Невидимый враг

После попыток Бушнелла и Фультона мысль о создании подводной лодки была подхвачена многими изобретателями, зачастую не имевшими никакого отношения к флоту, к морю. Эти люди создавали одну конструкцию за другой. Многие терпели неудачи, другие достигали частичного успеха, им удавалось построить свою лодку, испытать ее. Русские изобретатели внесли свою долю в дело создания практически пригодной подводной лодки (Шильдер, Джевецкий, Александровский). Но даже самые удачные решения задачи в конце концов оказывались неудовлетворительными – испытания показывали много недостатков, часто кончались авариями, были опасны для команды. Идея подводной лодки опередила производственные возможности ее постройки, еще нельзя было изготовить столь совершенные машины и механизмы, которые нужны были для устойчивой, надежной эксплоатации подводного корабля.

Только в конце прошлого столетия возможности машиностроения позволили создать, изготовить необходимые устройства. К этому времени и к началу XX века относится и появление первых практически пригодных подводных лодок, сконструированных и построенных французскими и американскими изобретателями. Но столько было неудач и разочарований до этого успеха, что по-прежнему велико было недоверие к подводной лодке во флотах всех стран.

К началу первой мировой войны подводные лодки были в загоне во всех флотах, в том числе и в Германии.

В первые же дни войны 5 сентября 1914 г. немецкая подводная лодка «U-21» открыла счет, потопив английский крейсер «Патфайндер».

Военные моряки всех стран насторожились, но все еще не приняли всерьез этого предупреждения.

22 сентября 1914 г. устаревшая германская подводная лодка «U-9» отправила на дно морское один за другим три английских крейсера («Абукир», «Хог» и «Кресси»).

На этот раз не оставалось никаких сомнений: новая грозная сила появилась на море и с ней приходилось очень и очень считаться.

Германское командование, которое до этого времени ни во что не ставило военные возможности подводных лодок, начало лихорадочное строительство этих кораблей.

Свой план морской войны на коммуникациях противников и, главным образом, на морских путях из Америки в Англию, оно построило на боевом использовании подводных лодок. Немцы объявили беспощадную подводную войну. Они вели эту войну, как и в наши дни, также и против женщин, детей, стариков, раненых и больных. В 1915 г. немецкая подводная лодка «U-20» намеренно и хладнокровно потопила пассажирский пароход «Лузитания» и вместе с ним сотни женщин, детей, безобидных пассажиров. Вот как впоследствии командир германской подводной лодки, потопившей «Лузитанию», описывал картину ее гибели.

«… Корабль остановился и очень быстро свалился на правый борт, в то же время погружаясь носом. Похоже было на то, что он вскоре перевернется. Шлюпки, полностью забитые людьми, падали в воду носом или кормой и затем опрокидывались…»

^{Потопление «Лузитании» немецкой подводной лодкой в 1915 г. Судно идет ко дну носом через 18 минут после взрыва}

^{«Лузитания» поглощена океаном. На поверхности остались одни обломки, опрокинутые шлюпки и тонущие, еще борющиеся за жизнь люди}

«Корабль тонул с невероятной быстротой. На палубе наблюдалась ужасная паника. Спасательные шлюпки падали в воду. По палубам вверх и вниз бегали обезумевшие люди. Мужчины и женщины бросались в воду и пытались плыть к пустым перевернувшимся спасательным шлюпкам…»

Германская подводная война стала символом безудержного морского разбоя.

Вместе с тем немцы наносили болезненные удары по снабжению Англии и Франции, и это намного ухудшало военное положение союзников.

Понадобилось огромное напряжение всех сил, всех технических возможностей Америки и Англии, чтобы найти средства защиты от подводной опасности, победить ее.

Союзники нашли эти средства. Они создали морские конвои из быстроходных сторожевых кораблей. Они вооружили корабли конвоев приборами, улавливающими приближение подводных лодок, и глубинными бомбами, поражающими их под водой.

В свою очередь подводные лодки союзников наносили удары по германской торговле. Отважные русские моряки смело действовали на вражеских путях сообщения на Балтийском и Черном морях, расстраивали снабжение армии противника.

Немцы проиграли битву за коммуникации. Но когда через четверть века они снова ввергнули мир в еще более кровопролитную вторую мировую войну, они начали ее там, где кончили первую. Большие надежды они возлагали на свой подводный флот, который до объявления военных действий вышел в море и океаны, где могли проходить пути кораблей противника.

Через девять часов после объявления войны огромный пассажирский пароход «Атения» был первой жертвой фашистских пиратов – его потопила торпеда германской подводной лодки. Началась подводная война на морских путях, непрерывная атака фашистов на основную артерию, по которой шло снабжение Англии и ее союзников из Америки, началась «битва за Атлантику». Это было одно из решающих сражений второй мировой войны. Но на этот раз противники Германии не были застигнуты врасплох. Они сумели быстро и решительно мобилизовать все средства борьбы с подводными лодками. Те же конвои, но вооруженные еще более совершенным противолодочным оружием, оказались надежным средством для борьбы с подводной опасностью. Позицию за позицией теряли фашисты в новой битве за Атлантику. Все меньше и меньше становились потери союзных конвоев. И, наконец, наступило время, когда зачастую без всяких потерь следовали корабли из далекой Америки в порты Англии и Советского Союза. А с другой стороны, все более и более потерь нес подводный флот фашистской Германии. Союзники топили больше подводных лодок, чем германские верфи были в состоянии вновь построить.

Но подводная война шла не только на коммуникациях союзников. Эта борьба велась также и на германских коммуникациях. Подводные лодки Америки, Англии, Советского Союза успешно топили боевые корабли и военные транспорты фашистов на морских путях их снабжения. Все пути германских кораблей на севере Европы, вдоль атлантического ее побережья, в Средиземном, Балтийском и Черном морях находились под ударами союзных подводных лодок. Точно в железном объятии душили они германские военные силы там, где немцы или их союзники ждали помощи с моря. Как же устроены, чем вооружены эти грозные корабли?

«Наутилусы» XX века

Около восьмидесяти лет назад гениальная фантазия Жюля Верна создала «Наутилус» капитана Немо – фантастический подводный корабль водоизмещением в 1500 тонн, передвигающийся со скоростью до 80 километров в час.

Корабль имел форму сигары длиной в 70 метров и диаметром в центре 8 метров. В «Наутилусе» были намечены многие устройства, которые позднее появились на современных подводных лодках. Жюлю Верну за восемьдесят лет удалось предсказать и размеры, и главнейшие особенности устройства, и боевое значение этих кораблей. Только оружие осталось для него тайной. Самодвижущаяся мина – торпеда – появилась всего через десять лет после выхода романа «20 000 лье под водой». Такой снаряд во времена Жюля Верна казался настолько неосуществимым, что даже богатейшей технической фантазии Верна не удалось вооружить им подводный корабль далекого, как тогда казалось, будущего. При выборе оружия для «Наутилуса» романист обратился… к старинному тарану.

Несколько лет назад на одной из американских верфей спустили на воду довольно большой военный корабль водоизмещением в 2730 тонн. Длинная – 100 метров – и очень узкая палуба корабля не имела надстроек. Только в середине высилась невысокая башня – боевая рубка корабля. По обеим сторонам рубки – два среднекалиберных орудия на тумбах, направленные стволами на нос и корму.

С командного мостика легкими трапециями спускаются книзу антенны радиостанции. Нет ни обычных корабельных мачт, ни труб. Странный корабль! Наблюдатели на берегу теряются в догадках, пытаясь угадать назначение корабля. Может быть, это подводная лодка? Но никто не верит, что могут существовать такие гигантские лодки. И даже выведенное на борту большими буквами название корабля – «Нарвал» (гигантское морское животное из семейства китов, вооруженное длинным и острым бивнем) – не помогает решить задачу.

Корабль идет в открытое море. Командир отдает короткую команду, и… корабль начинает погружаться в воду. Наверху уже нет людей, они спустились внутрь. Захлопнулся выходной люк.

Оказывается, это, действительно, подводная лодка, только огромных размеров. Погружение продолжается. Размещенные по всей длине подводной части корпуса крышки-кингстоны открыты и жадно «пьют» мутно-зеленую воду. За десятки секунд сотни тонн воды врываются в специальные цистерны корабля. «Нарвал» тяжелеет. 2730 тонн – это его вес в надводном положении, вес без воды. Чтобы погрузиться, корабль поглощает 1230 тонн воды, и его вес – водоизмещение – вырастает до 3960 тонн. В этом особенность подводных кораблей. Каждый из них имеет два водоизмещения – надводное и подводное. 1500 тонн – это подводное водоизмещение «Наутилуса». Оказывается, из «Нарвала» можно было бы выкроить два с половиной «Наутилуса». Но в 1934 г. в строй французского флота вступила подводная лодка «Сюркуф», которая, хоть и немного, все же была больше «Нарвала».

Прошло всего 30 секунд, и погружение кончилось. Это значит, что вода заполнила цистерны и вытеснила из них через выходные клапаны весь воздух. Лодка плавает под водой. Теперь она напоминает огромное морское животное. Над поверхностью моря торчат только верхушки двух перископов – «глаз» лодки. Один из них служит для наблюдения за поверхностью моря, другой – зенитный – стережет небо, выслеживает самолеты. Таких глаз не было у «Наутилуса» капитана Немо.

Все машины, механизмы, приборы, все запасные части, материалы, запасы провизии, пресной воды, оружие и, наконец, люди подводной лодки – все это размещено в ее корпусе. А ведь подводная лодка, уходя от врага, спасаясь от артиллерийского огня или от глубинных бомб, опускается на большую глубину. На корпус давит огромная толща морской воды. Если лодка находится на глубине в 10 метров, то на каждый квадратный сантиметр поверхности корпуса давит столб воды силой в 1 килограмм. Когда глубина увеличивается до 20 метров, давление увеличивается до 2 килограммов на квадратный сантиметр. Примерно каждые 10 метров глубины прибавляют 1 килограмм давления на крошечное пространство, величиной меньше копеечной монеты.

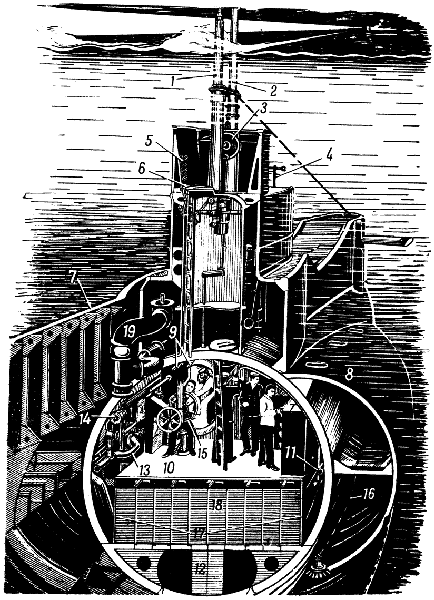

^{Поперечный разрез современной подводной лодки по центральному посту управления}

^{1 – зенитный перископ; 2 – перископ атаки; 3 – штурвал: вертикального руля; 4 – место орудия калибра 102 мм; 5 откидное сиденье; 6 входной рубочный люк; 7 – проницаемая надстройка; 8 – бортовые цистерны главного балласта; 9 – магистрали воздуха высокого давления; 10 – часть центрального поста; 11 – диферентовочный трубопровод; 12 – топливные цистерны; 13 – водоотливная магистраль; 14 – перископная лебедка; 15 – штурвал вертикального руля; 16 – трубы осушения цистерн; 17 – баллоны сжатого воздуха; 18 – аккумуляторная яма; 19 – вентиляционный трубопровод}

Может случиться, что подводной лодке придется нырнуть на глубину в 100–120 метров, тогда давление на квадратный сантиметр вырастет до 10–12 килограммов. Но корпус подводной лодки представляет собой очень большую поверхность – несколько миллионов квадратных сантиметров. Умножьте эти миллионы на 10–12 килограммов, и получится чудовищное давление, в десятки миллионов килограммов или десятки тысяч тонн. Корпус подводного корабля должен быть настолько прочным, чтобы выдержать такое давление. Поэтому для изготовления корпуса применяются самые прочные, самые высококачественные материалы.

Каждый корабль во время своего хода как бы режет воду. Вода оказывает сопротивление такому резанию. Существуют уже изученные кораблестроителями наивыгоднейшие контуры – формы для носовой части и всего корпуса корабля, при которых вода оказывает самое меньшее сопротивление движению. Оказалось, что подводная лодка-«сигара» очень прочна и хорошо ходит под водой, но очень плохо выдерживает малейшую непогоду на поверхности. Волны и ветер легко кренят такую лодку, заливают ее водой и не дают совершить сколько-нибудь большой переход.

Нужно помнить, что подводные лодки погружаются только во время военных действий, в опасных районах, недалеко от противника, во время атаки или ухода от преследования; большую же часть переходов они совершают в надводном положении. Поэтому пришлось и подводные лодки строить в виде надводных кораблей. Тогда решили сохранить обе формы и начали строить подводные лодки с двойным корпусом. На прочную стальную сигару надевают второй, более легкий, но зато мореходный корпус. Бывает, что этот второй корпус не полностью окружает прочный корпус подводной лодки – тогда лодка относится к полуторакорпусным.

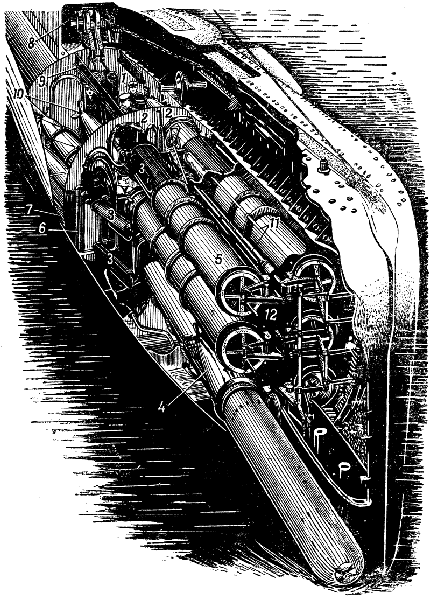

^{Расположение торпедного вооружения в носовой части подводной лодки}

^{1 – торпедный отсек с шестью запасными торпедами; 2 – водонепроницаемые люки в переборке для погрузки торпед в аппараты; 3 – баллон со сжатым воздухом для стрельбы торпедами; 4 – сжатый воздух выбрасывает торпеду из аппарата; 5 – труба торпедного аппарата; 6 – резервуар со сжатым воздухом; 7 – гидрофон; 8 – брашпиль для подводного якоря; 9 – подвесной рельсовый путь для погрузки торпед; 10 – запасные торпеды, приготовленные к погрузке в аппараты; 11 – привод для открывания крышек торпедных аппаратов; 12 – передние крышки торпедных аппаратов}

Прочность сигары рассчитана так, что ее стенки могут выдержать давление воды на глубине 100–120 метров. По длине она разделена поперечными переборками на отдельные помещения – отсеки. В них размещены все механизмы, аккумуляторные батареи, торпедные аппараты, основные запасы горючего, смазочного масла, пресная вода, провизия, команда подводного корабля. Между обоими корпусами оставлено пустое пространство. Оно также разделено переборками на отдельные помещения. Часть этих помещений служит цистернами для воды, которую поглощают кингстоны при погружении; другая часть хранит запасы жидкого топлива для дизелей надводного хода.

«Нарвал» движется под водой. Теперь его винты вращаются от электромоторов подводного хода. Его движения направляются рулями: вниз и вверх – двумя горизонтальными (носовым и кормовым), в стороны – одним вертикальным (сзади). Рули перекладываются вниз, вверх, вправо, влево, и лодка маневрирует, послушная воле своего командира. В центре лодки находится помещение, которое называется «центральный пост управления».

Этот пост расположен под боевой рубкой корабля, и именно с него мы начнем свое знакомство с внутренним устройством современного «Наутилуса».

В помещении поста в строгом порядке размещены маховички, рукоятки, рычаги, всевозможные приборы. Между ними вьются лабиринты трубок, проводов. Их множество, и все они имеют свое назначение. Все это – пути, по которым передается команда – словесная, электрическая, механическая. Сюда же спускаются сверху трубы перископов. Командир и его помощник не отрываются от стекол оптических глаз корабля и отдают приказания. У борта три штурвала; поворот каждого из них влечет за собой перекладывание одного из рулей. У штурвалов стоят рулевые.

Чтобы повернуть штурвал, рулевому приходится произвести довольно большое усилие. Поэтому существует еще и электрическая передача к рулям. Стоит повернуть небольшую ручку контактора, и рулевой электромотор заставит свой руль повернуться так, как приказал командир корабля. И только если случилась авария с электромеханизмами, на помощь приходят ручные штурвалы.

Тут же сгрудились большие циферблаты со стрелками. Они висят над штурвалами, и каждый из них непрерывно сообщает очень важные сведения. Это – приборы управления, ведущие корабль во тьме его подводного плавания.

Вертикальный руль, как и в торпеде, управляет ходом лодки по направлению; поэтому около штурвала вертикального руля приютился компас – путеводитель по морским просторам.

Горизонтальные рули заставляют корабль либо погружаться на глубину, либо всплывать. Поэтому около штурвалов горизонтальных рулей расположились три прибора. Один из них – глубомер – показывает, на какой глубине идет корабль; другой – креномер – сигнализирует, насколько корабль наклонился вправо или влево около своей продольной оси; третий – диферентомер – тоже показывает наклон, только уже около поперечной, горизонтальной оси (на корму или на нос).

Подводный корабль имеет механические «уши», так называемые шумопеленгаторы. Чувствительные пластинки-мембраны улавливают далекий шум винтов и механизмов приближающегося корабля.

Так же, как в телефоне, эти звуки, воспринятые мембранами, обращаются в колебания электрического тока и по проводам попадают в наушники слуховой трубки. Приборы так устроены, что по силе звука можно определить, где и на каком расстоянии и даже в каком направлении находится услышанный корабль. Чем ближе этот корабль, тем сильнее слышен этот шум.

При помощи специальных звуковых приемников и передатчиков можно наладить связь между кораблями, между двумя подводными лодками или между подводной лодкой и надводным кораблем.

Еще очень много других приборов, циферблатов, шкал сигнализируют командиру о том, как работают машины, механизмы, аппаратура внутри корабля, в его помещениях и отсеках.

Все эти приборы требуют внимательного, любовного отношения к себе, точного знания, как с ними нужно обращаться, чтобы правильно «слышать» или «читать» их ежесекундные донесения.

В носовой и кормовой частях в корпус корабля жестко заделаны трубы торпедных аппаратов. На «Нарвале» их всего шесть, но существуют подводные лодки с десятью-двенадцатью аппаратами. Тут же, за торпедными аппаратами, хранятся запасные торпеды. Как только торпедный залп освободит трубы аппаратов, новые торпеды, уже подготовленные, займут свое место для следующего выстрела.

В последние годы торпедные аппараты стали размещать и вне корпуса подводной лодки, снаружи и не только жестко закреплять их, но и делать их поворотными.

В кормовой части корабля приютились электромоторы подводного хода. Далее, по направлению к центральному посту – машинное отделение. Здесь расположились мощные дизели надводного хода и динамомашины. Еще ближе к центру лодки – помещения офицерского состава и радиорубка. Отсюда подводный корабль посылает в эфир свои донесения. На пути к носовой части корабля нам придется снова посетить центральный пост. Внизу под ним установлены аккумуляторы электрического тока, питающие электромоторы подводного хода. От носовых торпедных аппаратов, у которых заканчивается короткая экскурсия по подводному кораблю, нас отделяет только помещение для команды.

По пути мы прошли мимо приютившихся около аккумуляторов баллонов со сжатым до 225 атмосфер воздухом. Роль сжатого воздуха на подводной лодке велика и очень разнообразна. Когда лодка погружается, давление сжатого воздуха открывает кингстоны. Выпущенный из баллонов сжатый воздух устремляется в цистерны и «выгоняет» воду из корпуса корабля. «Нарвал» становится все легче и легче. 1230 тонн воды, «выпитой» кингстонами при погружении, уходят обратно в море. Корабль быстро всплывает на поверхность и продолжает свой путь в крейсерском положении. В баллонах пусто, запас сжатого воздуха исчерпан. Тогда начинает работать компрессор высокого давления. Эта машина засасывает наружный воздух, сжимает его до необходимого давления и подает в баллоны лодки, в воздушные резервуары торпед, создает новый запас сжатого воздуха.

Еще большую работу выполняет электрический ток. Ведь электромоторы вездесущи на подводном корабле, они приводят в движение все механизмы. На большой подводной лодке работает несколько десятков электромоторов. Все они, как и главные электромоторы подводного хода, питаются от аккумуляторов. В подводном корабле вес аккумуляторов составляет около одной десятой части веса всего корабля.

На пути к моторам электрический ток перехватывается главной электростанцией корабля. Здесь установлен щит управления. Поворот рубильника – и ток идет к вспомогательным маленьким станциям, размещенным в отдельных помещениях корабля. На ответственности электриков подводной лодки лежит забота обо всем сложном электрохозяйстве, забота о десятках моторов, о сотнях элементов в аккумуляторной батарее, о километрах проводов, извивающихся по всем помещениям корабля.
