Устройство сборных оснований под покрытия полов

Устройство сборного основания под покрытие пола должно производиться после окончания всех работ и испытаний.

Гипсоволокнистые листы и готовые элементы пола при устройстве сборного основания пола должны иметь равномерную влажность, для чего их следует выдержать в течение 1–2 дней в помещении.

Сначала необходимо выполнить разметку уровня сборного пола по всему периметру помещения. По несущей части перекрытия должен быть уложен слой пароизоляции. По периметру помещения необходимо установить кромочную ленту.

Неровное основание выравнивается с помощью керамзитовой засыпки.

Монтаж элементов пола ведется справа налево рядами от стены с дверным проемом. У готовых элементов по ла фальцы в соединениях обрезаются. Каждый новый ряд начинается с укладки отрезанной части от последнего элемента предыдущего ряда. Перед укладкой готового элемента на фальцы сопрягаемых с ним уложенных элементов наносится клей. По мере укладки элементов производится скрепление фальцев соседних элементов самонарезающими винтами с шагом 300 мм.

При работе с малоформатными ГВЛВ укладка листов первого слоя осуществляется с зазором в стыках не более 1 мм. Укладка ведется от стены с дверным проемом.

Отдельно под каждый лист второго слоя наносится клей. Укладка листов второго слоя осуществляется без зазоров в стыках. Разбежка стыков при этом должна составлять не менее 250 мм.

По мере укладки листов второго слоя их крепят к листам первого слоя самонарезающими винтами с шагом не более 250 мм. На один лист должно приходиться не менее 20 винтов.

При толщине засыпки 60-100 мм укладывается третий слой из крупноформатных гипсоволокнистых листов. Плоскость листа должна перекрывать стыки листов или элементов нижележащего ряда.

В местах дверных проемов под покрытие пола укладывается в один уровень со слоем засыпки подкладка из влагостойкой фанеры или антисептированной доски толщиной не менее 18 мм. Длина подкладки должна быть на 300 мм больше ширины проема. Подкладка укладывается так, чтобы ее середина располагалась по оси проема. Уложенные элементы пола или листы крепятся к подкладке самонарезающими винтами длиной не менее 25 мм с шагом 150 мм.

Стыки между элементами пола или малоформатными ГВЛВ заделываются шпатлевкой и шлифуются.

Основные правила технической эксплуатации конструкций с применением гипсоволокнистых листов

Крепление навесных нагрузок осуществляется с учетом определенных правил.

Способ крепления навесного оборудования или предметов интерьера зависит от величины распределенной погонной горизонтальной нагрузки (g). Эта нагрузка должна быть не более 150 кгс/м. Способы крепления предусмотрены для трех величин нагрузок: до 35 кгс/м; от 36 до 70 кгс/м; от 71 до 150 кгс/м.

♦ Нагрузка g < 35 кгс/м. Легкие грузы массой не более 35 кг навешиваются на гипсоволокнистые листы с помощью крючков или дюбелей различных типов (рис. 5.41).

Рис. 5.41. Типы крюков для навески грузов

Крепление предметов массой до 35 кг на метр по длине стены может выполняться в любой точке перегородки или облицовки с помощью анкерных изделий, дюбелей. Возможность применения крепления определяется его несущей способностью (табл. 5.17) и типом перегородки.

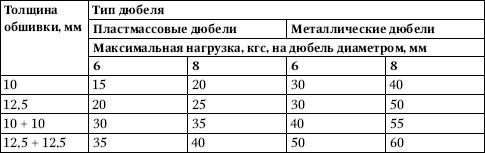

Таблица 5.17. Основания выбора толщины обшивки

♦ Нагрузка 35 < g < 70 кгс/м. Грузы массой от 35 до 70 кг на 1 м длины стены могут быть подвешены на любую часть стены, если общая толщина слоев гипсоволокнистых листов не менее 18 мм.

Для определения максимальной нагрузки на дюбель используется следующая формула (рис. 5.42):

где F – максимальная нагрузка (на упругое растяжение) на дюбель, кгс; B – максимальная масса шкафа, кг; e – удаление центра тяжести от стены, см; n – число креплений при помощи дюбелей, шт.; a – опорное плечо, см.

Рис. 5.42. Определение максимальной нагрузки на дюбель

♦ Нагрузка 70 < g < 150 кгс/м. Для крепления грузов массой от 70 до 150 кг на 1 м длины применяются закладные детали (из профиля ПС) или траверсы, которые устанавливаются междустойками каркаса и крепятся к ним в процессе монтажа. Рекомендуется использовать универсальную деревянную траверсу (рис. 5.43).

Рис. 5.43. Универсальная деревянная траверса

Для крепления грузов к обшивке подвесного потолка применяются разжимные дюбели.

При установке электрического оборудования не допускается сквозное сверление обшивки. Сверление следует производить только на толщину обшивки. Для этого рекомендуется использовать дрель с ограничителем.

Приемка смонтированных конструкций с применением гипсоволокнистых листов

При приемке работ по устройству перегородок, облицовок и потолков следует проверять отсутствие трещин, отбитых углов, а также устойчивость конструкций.

В местах соединений шпатлевка должна быть уложена без разрывов по всему контуру соединения на всю глубину стыка.

Обшивки гипсоволокнистых листов не должны быть зыбкими; при простукивании не должны появляться трещины.

Заделанные стыки должны быть незаметны.

Требования к готовым обшивкам из гипсоволокнистых листов приведены в табл. 5.18.

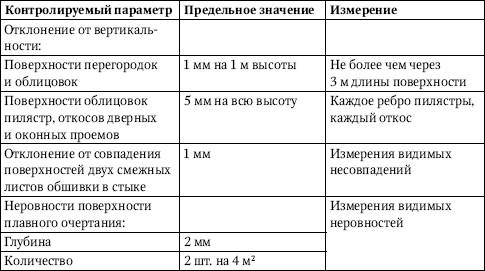

Таблица 5.18. Требования к готовым обшивкам из гипсоволокнистых листов

Глава 6
Выполнение изоляционных покрытий и кровли

Общие требования

Работы по изоляции и кровле допускается проводить при температуре от +60 до -30 °C.

Основные этапы работ – заделка швов между сборными плитами и устройство температурно-усадочных швов, монтаж закладных элементов, оштукатуривание каменных стен.

При подготовке изоляционных составов необходимо придерживаться норм, приведенных в табл. 6.1.

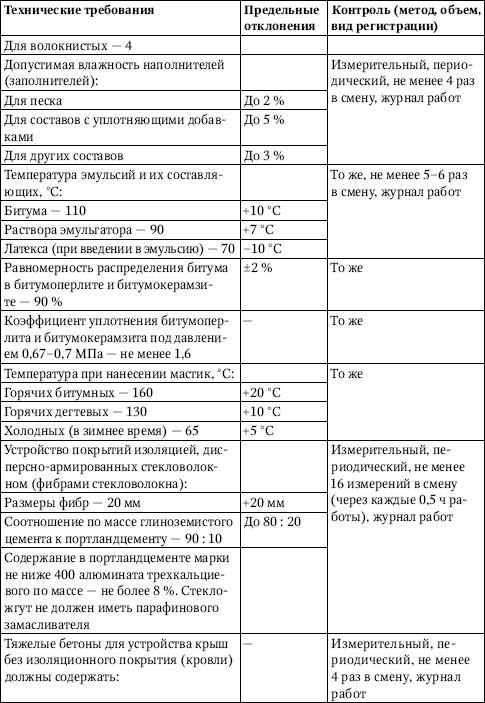

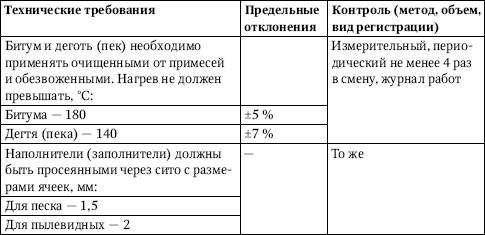

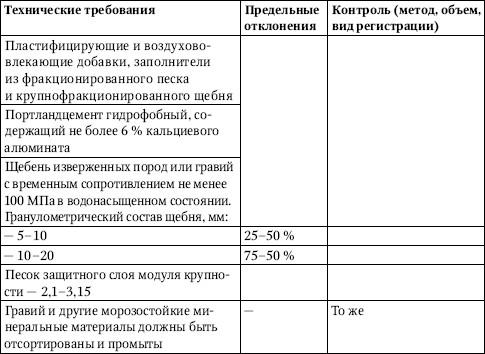

Таблица 6.1. Технические требования к изоляционным составам и их проверка при работах по изоляции и кровле

Подготовка оснований и нижележащих элементов изоляции

Перед нанесением грунтовки и изоляции с оснований должна быть удалена пыль. Выравнивающие стяжки следует устраивать захватками шириной 2–3 м по направляющим с разравниванием и уплотнением поверхности. Грунтовка поверхности перед нанесением составов должна быть сплошной. Огрунтовку стяжек из цементно-песчаных растворов следует выполнять через 4 ч после укладки.

При подготовке поверхности основания необходимо соблюдать требования, приведенные в табл. 6.2.

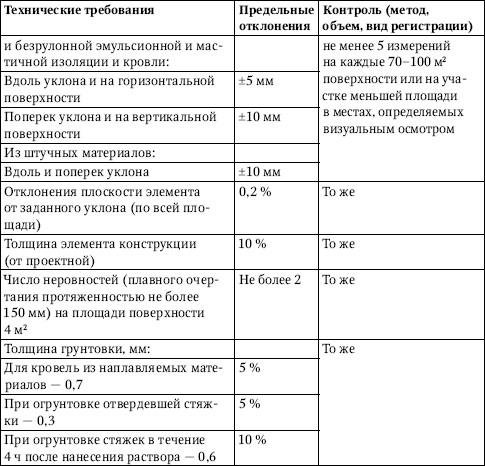

Таблица 6.2. Требования к подготовке поверхности основания

Влажность основания перед нанесением грунтовки должна быть не более величин, указанных в табл. 6.3 (см. раздел «Использование рулонных материалов в изоляции и кровле»).

Металлические поверхности трубопроводов, оборудования и крепежные элементы, подлежащие изоляции, очищаются от ржавчины.

Изоляцию смонтированных оборудования и трубопроводов следует проводить после их закрепления. Теплоизоляцию оборудования и трубопроводов в труднодоступных местах необходимо выполнять до монтажа.

Рулонные изоляционные материалы при низких температурах необходимо в течение 20 ч отогреть до +15 °C и доставить к месту укладки в утепленной таре.

При изоляции крыш из крупноразмерных панелей с заводским кровельным ковром заделка стыков панелей крыши и их оклейка проводятся после проверки изоляции смонтированных панелей.

Использование рулонных материалов в изоляции и кровле

Кровельный и гидроизоляционный ковры из рулонных материалов с заводским мастичным слоем необходимо наклеивать на огрунтованное основание методом расплавления мастичного слоя материала без применения приклеивающих мастик. Расплавление мастичного слоя проводится одновременно с раскладкой полотнищ (температура расплавленной мастики – 140–160 °C). Каждый уложенный слой кровли необходимо прикатать катком до уклад ки последующего.

Рулонные материалы перед наклейкой следует укладывать с учетом нахлестки при наклейке.

Если применяются клеящие составы, то горячие мастики наносятся на огрунтованное основание перед наклейкой полотнищ, а клеи – заблаговременно. Также следует соблюдать технологические перерывы, обеспечивающие прочное сцепление приклеивающих составов с основанием.

При работе с кровлей полотнища рулонных материалов допускается наклеивать двумя способами:

♦ в направлении от понижения к повышению с расположением полотнищ по длине перпендикулярно стоку воды – при уклонах крыш до 15 %;

♦ в направлении стока – при уклонах крыш более 15 %.

Перекрестная наклейка полотнищ изоляции и кровли запрещается. При наклейке полотнища изоляции и кровли следует укладывать внахлестку на 100 мм (70 мм по ширине полотнищ нижних слоев кровли крыш с уклоном более 1,5 %).

Стеклоткань при работе с изоляцией или кровлей необходимо расстилать равномерно сразу после нанесения горячей мастики и покрывать слоем мастики толщиной не менее 2 мм. Последующие слои следует укладывать после остывания мастики нижнего слоя.

На выступах крыши кровельный ковер следует поднимать до верха бортика стяжки и приклеивать мастикой с прошпатлевкой верхних горизонтальных швов.

Наклейка полотнищ кровельного ковра вдоль ската крыши производится следующим образом: верхняя часть полотнища нижнего слоя перекрывает противоположный скат на 1 м. Мастика наносится под раскатываемый рулон тремя полосами по 8-10 см. При наклейке поперек ската крыши верхняя часть полотнища каждого слоя, укладываемого на коньке, должна перекрывать противоположный скат крыши на 25 см и приклеиваться на сплошном слое.

При работе с гравийным покрытием горячую мастику на кровельный ковер необходимо наносить сплошным слоем.

При работе с рулонной изоляцией и кровлей следует соблюдать требования, указанные в табл. 6.3.

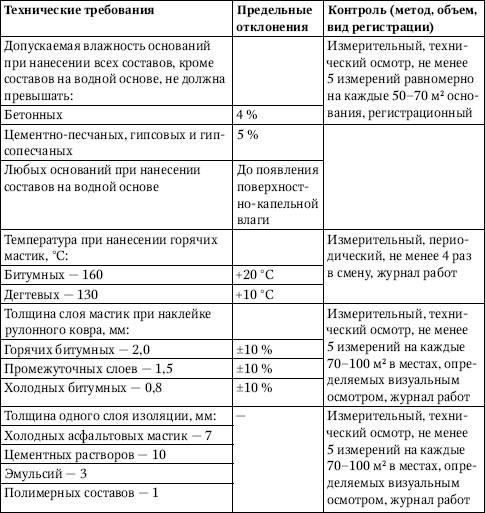

Таблица 6.3. Требования к работе с рулонной изоляцией и кровлей

Устройство изоляции и кровли из полимерных и эмульсионно-битумных составов

Каждый слой изоляционного ковра следует наносить равномерно после отвердения грунтовки или нижнего слоя. Составы наносятся агрегатами высок ого давления, а при работе с холодными асфальтовыми эмульсионными мастиками – агрегатами с винтовыми насосами (механического действия), с прочностью сцепления покрытия с основанием не менее 0,4 МПа. При работе с эмульсионно-мастичными составами, армированными фибрами стекловолокна, нанесение этих составов выполняется агрегатами, обеспечивающими получение одинаковых фибр, равномерное распределение и плотность изоляции.

При проведении изоляции и кровли из полимерных и эмульсионно-мастичных составов необходимо соблюдать требования, приведенные в табл. 6.3.

Изоляция из цементных растворов, горячих асфальтовых смесей, битумоперлита и битумокерамзита

Битумоперлит, битумокерамзит, цементные растворы и горячие асфальтовые смеси при уклоне поверхности до 25 % необходимо укладывать по маячным рейкам полосами шириной 2–6 м слоями равномерной толщины.

При устройстве цементной гидроизоляции из растворов с применением водонепроницаемых расширяющихся цементов (ВРЦ), водонепроницаемых безусадочных цементов (ВБЦ) или портландцементов с уплотняющими добавками составы следует наносить на влажную поверхность. Каждый следующий слой наносится через 30 мин (ВРЦ и ВБЦ) или через сутки (портландцемент с уплотняющими добавками) после отвердения предыдущего слоя. Увлажнение цементной гидроизоляции во время твердения осуществляется распыленной струей воды без напора.

Правила увлажнения цементной гидроизоляции приведены в табл. 6.4

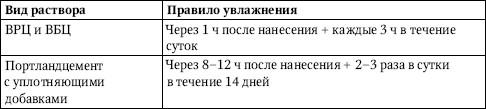

Таблица 6.4. Правила увлажнения цементной гидроизоляции

При устройстве изоляции из битумоперлита, битумокерамзита, гидроизоляции из цементных растворов и горячих асфальтовых смесей, мастик и битумов необходимо соблюдать требования, приведенные в табл. 6.5.

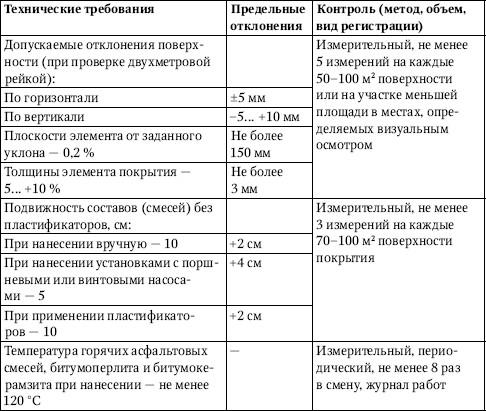

Таблица 6.5. Требования при устройстве изоляции из битумоперлита, битумокерамзита, гидроизоляции из цементных растворов и горячих асфальтовых смесей, мастик и битумов

Глава 7
Выполнение электромонтажных работ

Область применения

Информация о правилах выполнения электромонтажных работ, которая собрана в данной главе, распространяется на проведение работ при строительстве, реконструкции, расширении предприятий по монтажу и наладке электротехники.

Правила не распространяются на работы метрополитена, шахт и рудников, контактных сетей электрифицированного транспорта, систем СЦБ железнодорожного транспорта и помещений строгого режима атомных электростанций.

Подготовка к электромонтажным работам

До начала производства работ необходимо:

♦ оформить рабочую документацию, графики поставки оборудования, изделий и материалов с учетом последовательности работ;

♦ осуществить транспортировку к месту монтажа тяжелого и крупногабаритного электрооборудования;

♦ подготовить помещения для размещения бригад рабочих, производственной базы, хранения материалов и инструментов с обеспечением мероприятий по охране труда, противопожарной безопасности и охране окружающей среды;

♦ выполнить общестроительные и вспомогательные работы.

При приемке оборудования в монтаж проверяются его комплектность, наличие и срок действия гарантий. Состояние кабелей на барабанах надлежит проверять в присутствии заказчика. Результаты осмотра оформляются актом.

При приемке сборных железобетонных конструкций воздушных линий (ВЛ) проверяются размеры элементов, положение стальных закладных деталей, качество поверхностей и внешний вид элементов, наличие на поверхности железобетонных конструкций гидроизоляции.

При приемке изоляторов и линейной арматуры проверяется наличие паспорта предприятия-изготовителя на каждую партию. На поверхности изоляторов не должно быть трещин, деформаций, раковин, сколов, повреждений глазури. Стальная арматура не должна покачиваться и поворачиваться относительно цементной заделки или фарфора. Необходимо также убедиться в том, что у линейной арматуры отсутствуют трещины, деформации, раковины, повреждения оцинковки и резьбы.

Для крупных и сложных объектов с множеством кабельных линий в тоннелях, каналах и кабельных полуэтажах необходимо принимать меры по опережающему монтажу систем внутреннего противопожарного водопровода, автоматического пожаротушения и автоматической пожарной сигнализации.

В электропомещениях должны быть выполнены чистовые полы с дренажными каналами, уклоном, гидроизоляцией и отделочные работы, установлены закладные детали, монтажные проемы, грузоподъемные и грузоперемещающие механизмы, блоки труб, отверстия и проемы для прохода труб и кабелей, борозды, ниши и гнезда, питание для временного электроосвещения.

В зданиях и сооружениях должны быть подключены системы отопления и вентиляции, смонтированы мостики, площадки и конструкции подвесных потолков, конструкции крепления много ламповых светильников. Снаружи и внутри зданий должны быть проложены асбестоцементные трубы и патрубки, трубные блоки для прохода кабелей.

Фундаменты для электрических машин следует сдавать под монтаж с законченными строительными и отделочными работами, установленными воздухоохладителями и вентиляционными коробами, с реперами и осевыми планками. На опорных поверхностях фундаментов разрешаются впадины не более 10 мм и уклоны до 1: 100. Предельные отклонения в строительных размерах на опорных поверхностях фундаментов приведены в табл. 7.1.

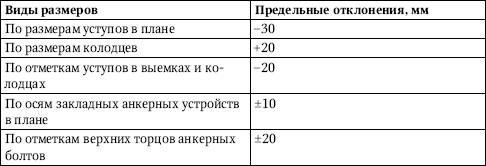

Таблица 7.1. Предельные отклонения в строительных размерах на опорных поверхностях фундаментов

В завершение отделочных работ в аккумуляторных помещениях производятся кислото– или щелочестойкие покрытия стен, потолков и пола, монтируются и проверяются системы отопления, вентиляции, водопровода и канализации.

До начала работ на открытых распределительных устройствах напряжением 35 кВ и выше должно быть завершено сооружение подъездных путей, подходов и подъездов, установлены шинные и линейные порталы, фундаменты под электрооборудование, кабельные каналы с перекрытиями, ограждения вокруг открытых распределительных устройств (ОРУ), резервуары дл я аварийного сброса масла, подземные коммуникации. В конструкциях порталов и фундаментов под оборудование устанавливаются закладные части и крепежные детали для крепления гирлянд изоляторов и оборудования, а в кабельных каналах и тоннелях – закладные детали для крепления кабельных конструкций и воздухопроводов.

До начала работ с воздушными линиями электропередачи напряжением до 1000 В также проводятся предварительные работы, такие как подготовка инвентарных сооружений на прорабских участках, мест хранения материалов и оборудования, временных дорог, мостов и монтажных площадок, устройство просек, снос строений и реконструкция пересекаемых инженерных сооружений, мешающих работам.

Трассы для прокладки кабеля в земле подготавливаются к началу его прокладки. После прокладки кабелей в траншею ее необходимо засыпать.

Трассы блочной канализации для прокладки кабелей подготавливаются с учетом проектной глубины заложения блоков от планировочной отметки, правильности укладки и гидроизоляции стыков железобетонных блоков и труб, чистоты и соосности каналов. Обязательно наличие двойной крышки (нижняя – с запором) люков колодцев, металлических лестниц или скоб для спуска в колодец.

При сборке эстакад для прокладки кабелей на их опорных конструкциях и на пролетных строениях должны быть выполнены закладные элементы для установки кабельных роликов и обводных устройств.

Железобетонные, гипсобетонные, керамзитобетонные панели перекрытия, внутренние стеновые панели и перегородки, железобетонные колонны и ригели заводского изготовления должны иметь каналы для прокладки проводов, ниши, гнезда с закладными деталями для установки штепсельных розеток, выключателей, звонков и звонковых кнопок.

В зданиях, сдаваемых под монтаж электрооборудования, должны быть выполнены предусмотренные архитектурно-строительными чертежами отверстия, борозды, ниши и гнезда в фундаментах, стенах, перегородках, перекрытиях и покрытиях, необходимые для монтажа электрооборудования, прокладки труб для электрических сетей. Отверстия для дюбелей, шпилек и штырей выполняются на месте.

После выполнения электромонтажных работ отверстия, борозды, ниши и гнезда должны быть заделаны.

При приеме фундаментов под трансформаторы необходимо проверить наличие и правильность установки анкеров для крепления тяговых устройств при перекатке трансформаторов и фундаментов под домкраты для разворота катков.

Общие требования к проведению электромонтажных работ

Электромонтажные работы выполняются в две стадии.

1. Внутри помещений проводятся работы:

♦ по монтажу опорных конструкций для установки электротехники и шинопроводов;

♦ по монтажу троллеев для электрических мостовых кранов;

♦ по монтажу стальных и пластмассовых труб электропроводок;

♦ по прокладке скрытой проводки;

♦ по монтажу наружных кабельных сетей, заземления.

2. Выполняется монтаж электротехники, прокладка кабелей и проводов, шинопроводов, подключение кабелей и проводов к выводам электросети.

При погрузке, разгрузке, перемещении, подъеме и установке электрооборудования следует принимать меры по защите его от повреждений, при этом тяжелое электрооборудование необходимо надежно стропить.

Электрооборудование при монтаже не подлежит проверке и разборке. Запрещается разборка опломбированного оборудования.

Электрооборудование и кабели с повреждением не монтируются до устранения повреждений.

При проведении электромонтажных работ используются нормокомплекты специальных инструментов по видам этих работ.

Для установки троллеев, шинопроводов, лотков, коробов, навесных щитков и постов управления, защитно-пусковой аппаратуры и светильников используются изделия с повышенной монтажной готовностью (с защитным покрытием, приспособленные для скрепления без сварки).

Крепление опорных конструкций следует выполнять сваркой к закладным деталям или крепежными изделиями, такими как дюбели, штыри, шпильки и т. п.

Цветовое обозначение токоведущих шин распределительных устройств, троллеев, шин заземления, проводов ВЛ надлежит выполнять согласно проекту.

Работы с контактными соединениями

Разборные присоединения шин и жил проводов и кабелей к контактным выводам электрооборудования, установочным изделиям и шинопроводам необходимо выполнять в соответствии с требованиями ГОСТ 10434-82.

В местах присоединения жил проводов и кабелей следует оставлять запас провода или кабеля для повторного присоединения.

Оконцевание жилы кабеля с бумажной пропитанной изоляцией выполняется токоведущей арматурой (наконечниками). Соединения и ответвления шин выполняются неразборными (при помощи сварки). В местах, где требуются разборные стыки, соединения шин производятся болтами или сжимными плитами.

Соединение проводов ВЛ напряжением до 20 кВ следует выполнять зажимами в петлях опор анкерно-углового типа. При этом можно использовать зажимы анкерные и ответвительные клиновые, соединительные овальные (они монтируются методом обжатия) и петлевые плашечные. Подойдут для этих целей и термитные патроны.

Соединение проводов разных марок и сечений выполняется аппаратными прессуемыми зажимами, а в пролетах – соединительными овальными зажимами, монтируемыми методом скручивания. Однопроволочные провода можно соединять скруткой. Сварка встык таких проводов запрещается.

Соединение проводов ВЛ напряжением выше 20 кВ выполняется в шлейфах опор анкерно-углового типа или в пролетах.

♦ В шлейфах сталеалюминиевые провода сечением 240 мм² и выше соединяются с использованием термитных патронов и опрессовки с помощью энергии взрыва, сталеалюминиевые провода сечением 500 мм² и выше – при помощи прессуемых соединителей; провода разных марок – болтовыми зажимами. Провода из алюминиевого сплава скрепляются петлевыми плашечными зажимами или овальными соединителями, монтируемыми методом обжатия.

♦ В пролетах используются сталеалюминиевые провода сечением до 185 мм² и стальные канаты сечением до 50 мм². Сталеалюминиевые провода скрепляются овальными соедините лями, монтируемыми методом скручивания, стальные канаты сечением 70-95 мм² – овальными соединителями, монтируемыми методом обжатия или опрессования с дополнительной термитной сваркой концов. Сталеалюминиевые провода сечением 240–400 мм² скрепляются соединительными зажимами, монтируемыми методом сплошного опрессования и опрессования с помощью энергии взрыва, а сталеалюминиевые провода сечением 500 мм² и более – соединительными зажимами, монтируемыми методом сплошного опрессования.

Соединение медных и сталемедных канатов сечением 35-120 мм², алюминиевых проводов сечением 120–185 мм² при монтаже контактных сетей выполняется овальными соединителями, стальных канатов – зажимами с соединительной планкой между ними. Сталемедные канаты сечением 50-95мм² стыкуются клиновыми зажимами с соединительной планкой между ними.
