Отопление и кондиционирование воздуха

В домах с деревянным каркасом могут применяться системы водяного, воздушного или печного отопления. Предпочтительным для домов данного типа является применение систем воздушного отопления, совмещенных с вентиляцией помещений.

Для увеличения энергоэффективности дома рекомендуется также применение в системах вентиляции утилизаторов теплоты удаляемого воздуха.

Все воздуховоды, их соединительные элементы, клапаны, фильтры и другая арматура, а также воздухо-распределители, решетки и т. п., используемые в системах воздуховодов, должны изготовляться из негорючих материалов. Применение горючих материалов допустимо только в системах воздуховодов, в которых температура воздуха не превышает 120 °C, и в горизонтальных воздуховодах, обслуживающих один этаж.

Герметики для уплотнения воздуховодов из негорючих материалов должны относиться к группе горючести не ниже Г2.

В системах вентиляции с температурой перемещаемого воздуха ниже 120 °C допускается применение воздуховодов из горючих материалов (любой группы горючести), за исключением вертикальных воздуховодов, проходящих через междуэтажное и чердачное перекрытия, – указанные участки вертикальных воздуховодов должны выполняться из негорючих материалов.

Противопожарные расстояния между воздуховодами и строительными конструкциями из горючих материалов

Воздуховоды воздушного отопления с температурой воздуха более 120 °C должны располагаться на расстояниях от строительных конструкций из горючих материалов не менее указанных на рис. 4.39.

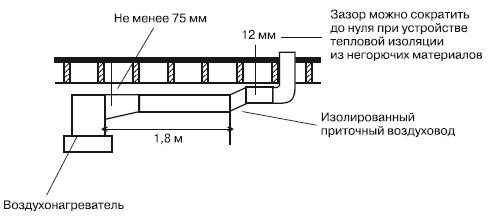

Рис. 4.39. Воздуховоды воздушного отопления

Расстояние от задней и боковых стенок печи или камина до деревянного каркаса наружной или внутренней стены должно быть не менее 100 мм, расстояние от стенок дымосборника до каркаса – не менее 50 мм (рис. 4.40).

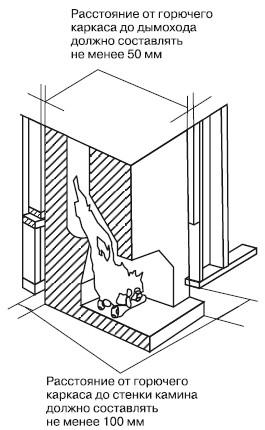

Рис. 4.40. Расстояние от стенок камина до каркаса здания

Детали и конструкции из горючего материала, расположенные на верхней поверхности камина или рядом с топочным проемом, следует размещать на расстоянии не менее 150 мм от края топочного проема.

В случае если детали из горючего материала, расположенные на верхней поверхности камина, выступают более чем на 40 мм из лицевой плоскости камина, они должны располагаться на расстоянии не менее 300 мм от верхнего края топочного проема.

Металлические детали, подвергающиеся внутри печи или камина огневому воздействию и выходящие на лицевую поверхность камина (например, механизм управления заслонкой), должны располагаться на расстоянии не менее 50 мм от конструкций из горючих материалов, расположенных на лицевой поверхности печи или камина.

Расстояние от дымовой трубы до строительных конструкций из горючих материалов должно быть не менее 50 мм (рис. 4.41).

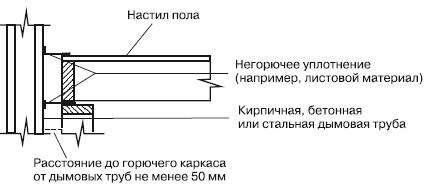

Рис. 4.41. Расстояние от дымовой трубы до строительных конструкций

Крепление инженерного оборудования в каркасном доме

Трубы и вентиляционные короба необходимо прокладывать под балками или между элементами каркаса (рис. 4.42).

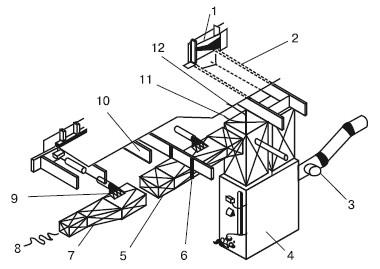

Рис. 4.42. Крепление воздуховодов: 1 – решетка рециркуляционного воздуха; 2 – воздуховод, образованный в одном промежутке между балками перекрытия, обшитый снизу и у торцов кровельной сталью; 3 – к дымовой трубе; 4 – отопительная установка; 5– нагнетательный короб; 6 – подвески; 7– расширение короба; 8 – поток теплого воздуха; 9 – подсоединение короба; 10– балки перекрытия; 11– электрическая подводка от отопительной установки к выключателю, который ставится обычно у лестницы в подвал; 12 – электрическая подводка от контрольного реле к термостату, установленному на стене на высоте 1,2 м над полом первого этажа

Размер отверстия в балках не должен быть больше четверти высоты балки (рис. 4.43).

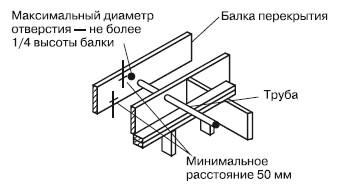

Рис. 4.43. Размещение отверстия для пропуска труб и электропроводки в балках перекрытия

Умывальники и ванны крепятся к стойкам несущих стен, как указано на рис. 4.44.

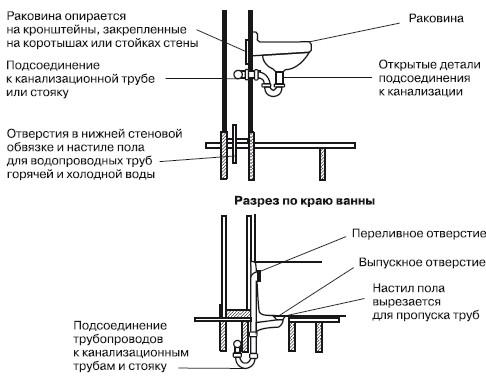

Рис. 4.44. Детали установки умывальника и ванны

Стойки с вырезами или отверстиями, превышающими треть их глубины, следует укреплять. Для этого с одной стороны стойки прибивается брусок толщиной 38 мм или металлическая накладка (рис. 4.45).

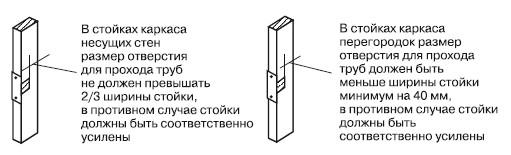

Рис. 4.45. Вырезы в стойках каркаса для прохода труб

При прокладке канализационных труб в каркасе дома отверстие вокруг стояка должно быть плотно заделано вокруг трубы (рис. 4.46).

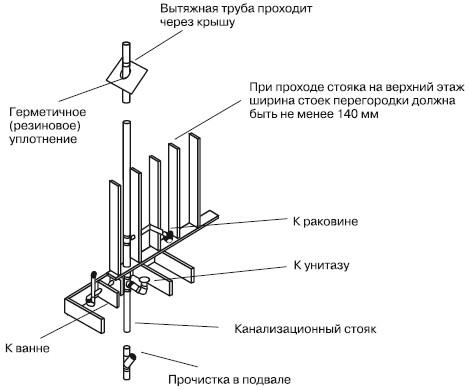

Рис. 4.46. Прокладка канализационных труб в каркасе дома

Электропроводки

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рис. 4.47.

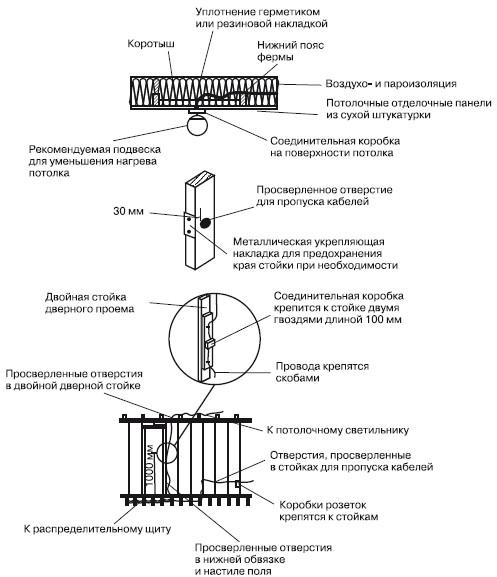

Рис. 4.47. Прокладка электрических проводок в элементах каркаса

Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

При установке выключателей и электророзеток на наружных стенах дома следует соблюдать требования к обеспечению непрерывности пароизоляционных слоев.

Оповещение людей о пожаре

В каждом доме (жилом блоке) высотой 3 этажа должны быть установлены автономные дымовые пожарные извещатели (далее – извещатели), удовлетворяющие требованиям НПБ 66 и размещаемые соответственно специальным требованиям. Заданием на проектирование по требованию заказчика утановка извещателей может быть предусмотрена в доме любой этажности.

Жильцы дома (жилого блока) должны иметь инструкцию по техническому обслуживанию извещателей.

В случаях, когда в соответствии с заданием на проектирование по требованию заказчика предусматривается размещение в доме большего количества извещателей, чем необходимо, рекомендуется руководствоваться следующими правилами.

♦ Извещатели рекомендуется устанавливать на уровне пола каждого этажа (включая подвалы), находящегося на 900 или более миллиметров выше или ниже уровня смежного этажа.

♦ Расстояние от любого помещения на этаже до извещателя на том же этаже рекомендуется принимать не более 15 м.

♦ В каждой спальне рекомендуется устанавливать извещатель либо внутри ее, либо, при размещении его снаружи, в пределах 5 м от двери в спальню.

♦ Извещатели, установленные в доме, рекомендуется соединять между собой таким образом, чтобы при срабатывании одного устройства звуковой сигнал подавали все остальные.

Глава 5
Работы по возведению ограждающих конструкций сухим способом с применением гипсокартонных и гипсоволокнистых листов

Установка конструкций с применением гипсокартонных листов

Общие требования

Каркасно-обшивные перегородки включают металлический или деревянный каркас и обшивку из гипсокартонных листов, прикрепленную к нему на шурупах. Воздушная полость между обшивками может быть заполнена звукоизоляционным, теплоизоляционным, огнезащитным материалом или гипсокартонными листами (рис. 5.1 и 5.2).

При монтаже подвесных потолков изготовляются металлический или деревянный каркас, подвешенный к несущим конструкциям перекрытия, и подшивка из гипсокартонных листов. Иногда ячейки заполняются кассетами, выполненными из этих листов. Для повышения огнестойкости конструкции потолка в надпотолочном пространстве размещается огнезащитный теплоизоляционный материал (см. рис. 5.2).

Ограждения коммуникационных шахт включают металлический каркас и обшивку из гипсокартонных листов, прикрепленную к нему на шурупах.

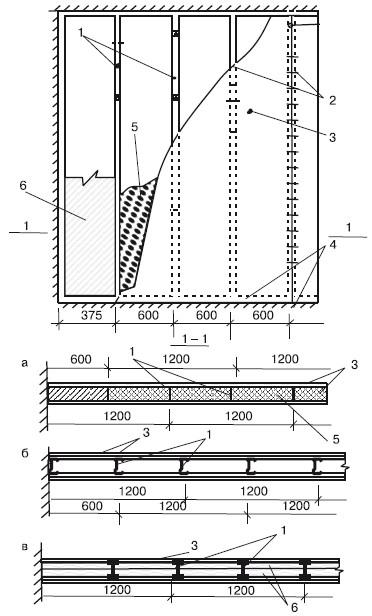

Рис. 5.1. Конструктивные схемы каркасно-обшивных перегородок с обшивкой из гипсокартонных листов с заполнением воздушной полости звукоизоляционным материалом (а), без заполнения воздушной полости (б) и с заполнением гипсокартонными листами (в): 1– каркас; 2– шурупы; 3 – обшивка из гипсокартонных листов; 4 – дюбели; 5– звукоизоляционный материал; 6– заполнение из гипсокартонных листов

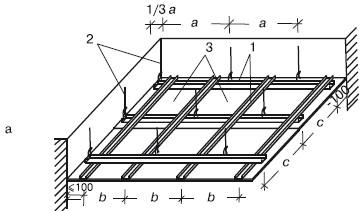

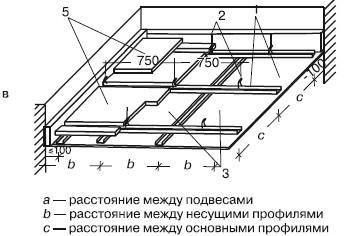

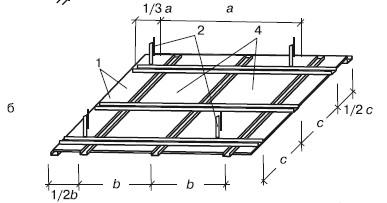

Рис. 5.2. Конструктивные схемы подвесных потолков: а – с обшивкой из гипсокартонных листов; б– растрового; в– повышенной огнестойкости; 1– каркас; 2– подвесы; 3 – обшивка из гипсокартонных листов; 4 – кассеты из гипсокартонных листов; 5– огнезащитный теплоизоляционный материал

Виды гипсокартонных листов и особенности их применения

Гипсокартонные листы в зависимости от назначения бывают четырех видов (табл. 5.1):

♦ обычные (ГКЛ);

♦ влагостойкие (ГКЛВ);

♦ с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО);

♦ влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО).

В соответствии с требованиями Г ОСТ гипсокартонные листы относятся к группе горючести Г-1, к группе воспламеняемости В-2, к группе дымообразующей способности Д-1, к группе токсичности Т-1.

Разрушающая нагрузка и допускаемый прогиб гипсокартонных листов должны соответствовать данным табл. 5.2.

ГКЛ применяются для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен в помещениях с сухим и нормальным температурно-влажностным режимом.

ГКЛВ рекомендуется применять для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен в помещениях с влажным и мокрым режимом.

ГКЛО следует применять для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен, а также для огнезащиты конструкций, к которым предъявляются требования по огнестойкости.

ГКЛВО используются для устройства противопожарных перегородок, подвесных потолков, облицовки внутренних поверхностей стен и огнезащиты конструкций в помещениях с влажным и мокрым режимом эксплуатации при относительной влажности воздуха до 90 % и температуре до 30 °C. Поверхность листов обрабатывается водостойкими грунтовками, водостойкой шпатлевкой, водостойкими красками, защищается керамической плиткой или покрытиями из ПВХ.

Гипсокартонные листы могут быть с кромкой по длинной стороне пяти типов (табл. 5.3), причем каждому из типов дается соответствующая маркировка.

При устройстве ограждений с заделкой стыков между листами обшивок и шпатлевкой применяются гипсокартонные листы с утоненными кромками типа УК и ПЛУК. Листы с кромкой типа ПК используются как внутренние слои при многослойной обшивке, для пакетов при заполнении внутренних полостей перегородок, в сборно-разборных ограждениях с креплением их к каркасу с помощью раскладки.

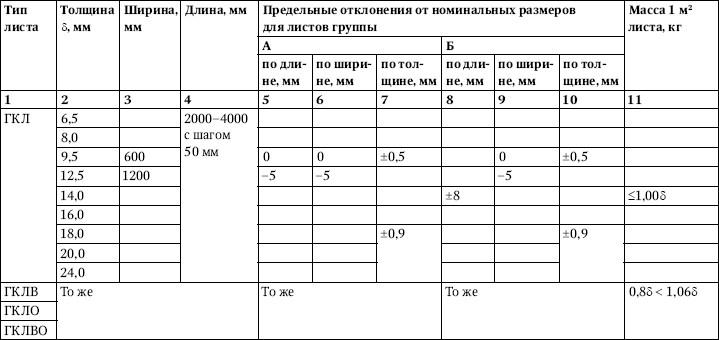

Таблица 5.1. Виды гипсокартонных листов

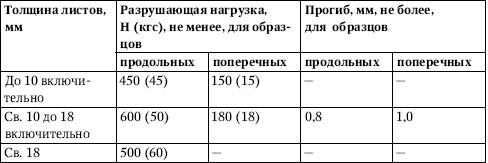

Таблица 5.2. Устойчивость ГКЛ к нагрузкам в зависимости от их толщины

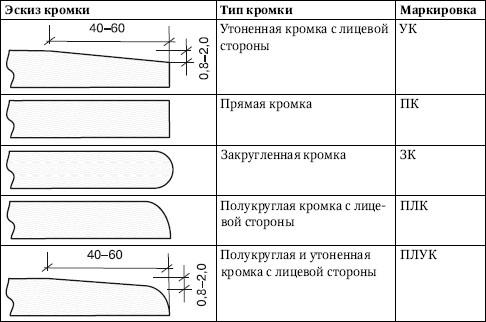

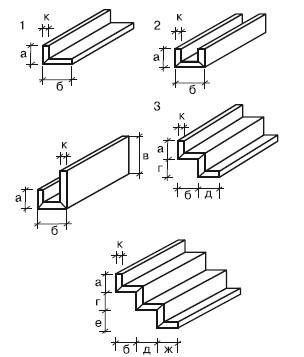

Таблица 5.3. Типы кромки ГКЛ

Для декоративной отделки внутренних поверхностей из железобетона, кирпича, дерева применяются гипсокартонные отделочные панели (ПОГ) размером 2500×(500–600)×(10–12,5) мм.

В случаях, когда необходимо обеспечить высокую теплоизоляцию, используются гипсокартонные комбинированные пане ли (ГКП). Это двухслойное изделие заводской готовности из гипсокартонного листа с наклеенным слоем теплоизоляции из пенополистирольной плиты ПСБ-С марок 15, 25 или 35 либо из минераловатной плиты на синтетическом связующем марок 175, 200.

Для ограждения электрических кабелей, обшивки вентиляционных воздуховодов, облицовки металлических балок и колонн рекомендуются гипсокартонные листы с У-образными пазами в 90 или 120°, для конструкций с изогнутой поверхностью – листы с П-образными пазами.

Для обшивки акустических подвесных потолков используются гипсокартонные листы с дырчатой или шлицевой перфорацией со слоем фильтровальной бумаги или нетканого полотна на тыльной стороне.

При декоративном оформлении мест примыкания подвесных потолков к стенам и перегородкам, а также сопряжений с криво линейными поверхностями потолков целесообразно применять гипсокартонные элементы ломаной формы длиной до 2500 мм с длиной развертки сечения не более 500 мм из листов толщиной К, равной 9,5 или 12,5 мм, с У-образными пазами (рис. 5.3).

Рис. 5.3. Варианты гипсокартонных элементов: 1 – угловой; 2 – П-образные; 3 – ступенчатые а + г + е + б + д + ж < 500 мм

Для криволинейных циркульных поверхностей в подвесных потолках, перегородках или при облицовке стен рекомендуются гипсокартонные изогнутые элементы (рис. 5.4). Минимальные радиусы гибки гипсокартонных листов во влажном состоянии при толщине листа 6,5; 9,5 и 12,5 мм составляют соответственно не менее 300, 500 и 1000 мм, а в сухом состоянии для тех же толщин – 1000, 2000 и 2750 мм.

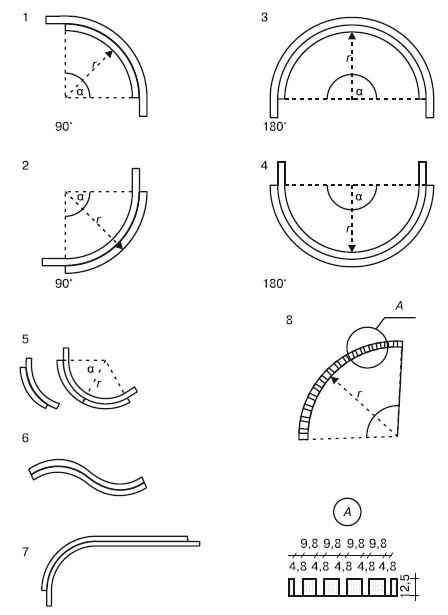

Рис. 5.4. Гипсокартонные криволинейные элементы: 1, 2– с углом 90°; 3, 4 – с углом 180°; 5 – с любым углом до 180°; 6 – S-образный; 7 – изогнутый по длине; 8 – криволинейный элемент со шлицевыми пазами

Криволинейные поверхности подвесных потолков и перегородок с радиусом кривизны 100–400 мм требуют использования гипсокартонных листов шириной от 150 до 520 мм со шлицевыми параллельными пазами (см. рис. 5.4, 8).

Работы со стальными и деревянными элементами каркаса

Чтобы сделать каркас перегородки или потолка, используя ГКЛ, потребуются холодногнутые профили из листовой оцинкованной стали (табл.5.4). Подойдут и деревянные антисептированные бруски влажностью не более 12 ± 3 %, но использовать их можно только в помещениях с сухим и нормальным температурно-влажностным режимом. Для каркаса подвесного потолка потребуются бруски сечением 48×24, 50×30 или 60×40 мм, а для облицовки стен– бруски сечением 40×25 мм.

Если потолки или перегородки имеют криволинейные поверхности, то для устройства каркаса подойдут гнутые выпуклые и вогнутые металлические профили 60×27 мм длиной 2600, 3500 и 4000мм с радиусами кривизны 500-1000; 1001–2000;2001-3000; 30001-4000; 4001–5000 мм.

Работа с комплектующими материалами и изделиями

В комплекте с элементами каркаса и гипсокартонными листами при устройстве ограждений используются крепежные изделия, самонарезающие шурупы, клеевые и шпатлевочные составы, уплотните ли, герметизирующие составы, звуко– и теплоизоляционные материалы. К крепежным изделиям относятся подвесы для каркасов подвесных потолков, дюбели и анкерные элементы для крепления каркаса к несущим конструкциям, соединительные элементы для стыкования профилей каркаса, дюбели и крючки для крепления.

Перечень подвесов (табл. 5.5) включает изделия заводской готовности для крепления к несущим конструкциям перекрытия или покрытия металлических профилей или деревянных брусков (3) каркаса подвесного потолка. Для подвешивания каркаса из металлических профилей ПП 60/27 рекомендуются подвесы с зажимом и тягой(4), комбинированный подвес(5) и нониусные подвесы (10,11), для каркаса из профилей Т 24 – подвесы с зажимом и тягой (1, 2) и нониусный подвес (6). Прямой подвес (7–9) используется при относе подвесного потолка от базового менее чем на 130 мм.

Для соединения металлических профилей ПП 60/27 каркаса по двесного потолка в одном уровне используется одноуровневый соединитель, а для соединения в различных уровнях – двухуровневый соединитель (рис. 5.5).

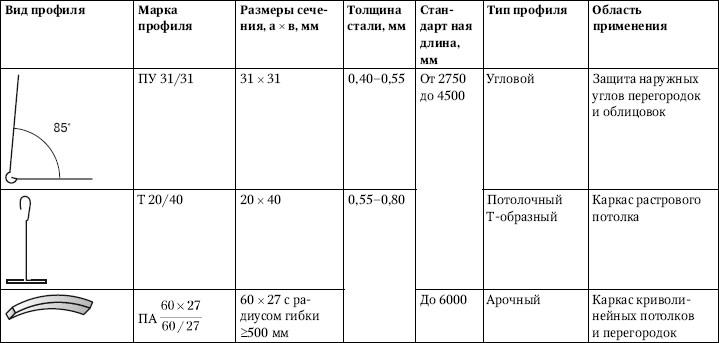

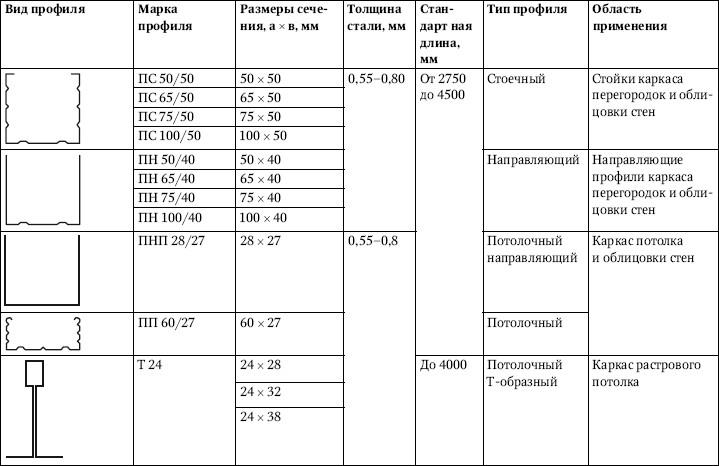

Таблица 5.4. Холодногнутые профили из листовой оцинкованной стали для крепежа ГКЛ

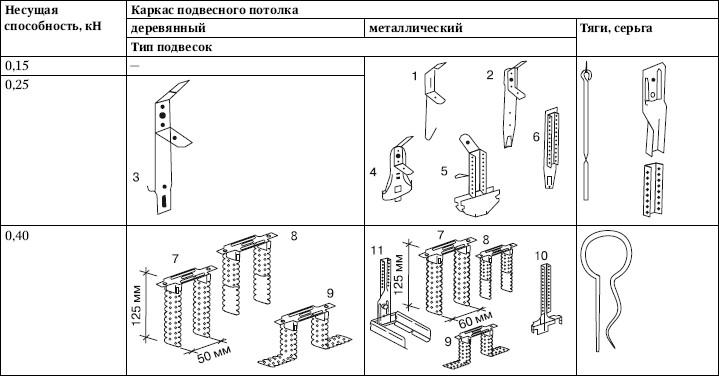

Таблица 5.5. Номенклатура подвесов для крепежа ГКЛ

Рис. 5.5. Одноуровневый (а) и двухуровневые (б, в) соединители металлических профилей каркаса подвесного потолка

Стыкование профилей ПП 60/27 по длине проводится с помощью специальных удлинителей, а профилей Т-образного типа Т 24 в кассетном потолке предусмотрено конструкцией самого профиля.

Осветительные приборы массой до 6 кг на метр длины листа присоединяются к обшивке подвесного потолка металлическими и пластмассовыми разжимающимися дюбелями (подходят для конструкций с воздушной полостью) и проходными анкерами (рис. 5.6). Тем же способом прикрепляются к перегородкам из гипсокартона картины, полки, светильники, или же используются специальные крючки (рис. 5.7). Допустимая нагрузка на анкер зависит от толщины обшивки.

Рис. 5.6. Разжимающиеся дюбели (а) и проходные анкеры (б) для крепления к обшивке подвесного потолка светильников, штор

Для крепления гипсокартонных листов к каркасу и металлических профилей и деталей между собой применяются самонарезающие или прокалывающие шурупы (табл. 5.6 и 5.7).

Для заделки стыков между гипсокартонными листами с кромками типа УК используются шпатлевка в комплексе с армирующей лентой из бумаги либо стекловолокна с перфорацией или без перфорации.

Швы между гипсокартонными листами с кромками типа ПЛУК без применения армирующей ленты заделываются при помощи шпатлевки. Стыки между гипсокартонными листами обшивки поверхностей тоже заделываются шпатлевочными составами. Для бескаркасного крепления гипсокартонных листов к стенам при их облицовке используется монтажный клей или шпатлевка. При необходимости перед применением клея поверхности можно загрунтовать. Зазоры между направляющими профилями металлического каркаса перегородок, полом и потолком уплотняются при помощи специальной ленты, например, из пенополиуретана или латексной пенорезины. Такая лента обеспечивает достаточный уровень звукоизоляции. Для звукоизоляции перегородок применяются и минераловатные или стекловатные плиты на синтетическом связующем.

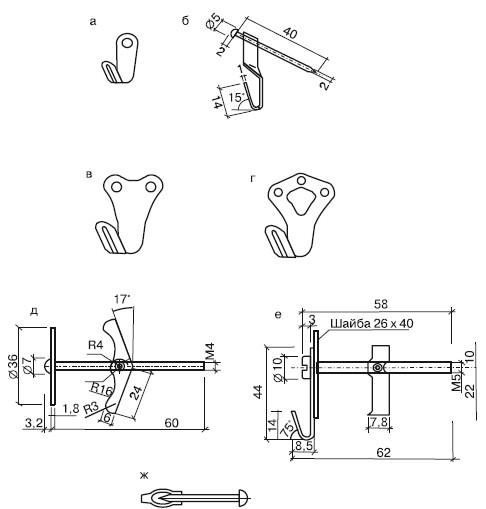

Рис. 5.7. Крючки (а – г), анкеры (д, е) и дюбели (ж) для навески на перегородки из гипсокартонных листов предметов и оборудования массой: а – до 5 кг; б – до 5 кг (по ТУ 400-28-371); в – до 10 кг; г– до 15 кг; д – 30–40 кг (по ТУ 400-28-369); е– 20–30 кг (по ТУ 400-28-370); ж– 20 кг (по ТУ 36-941)

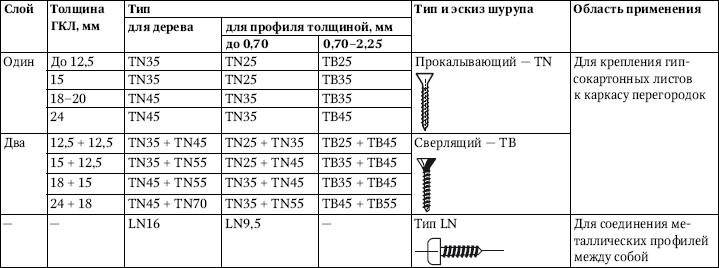

Таблица 5.6. Номенклатура шурупов зарубежного производства

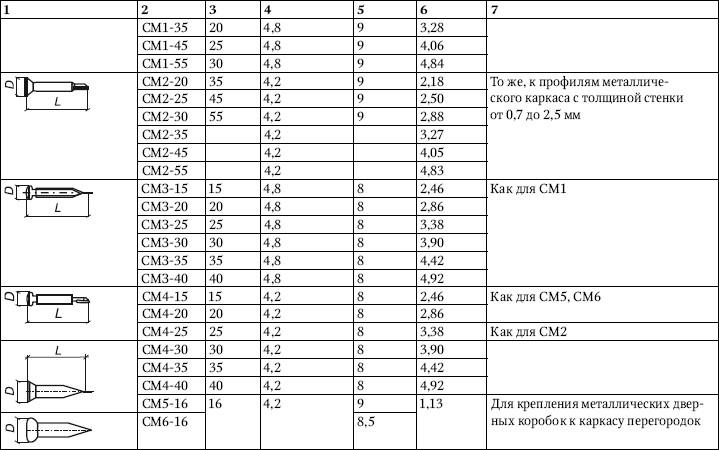

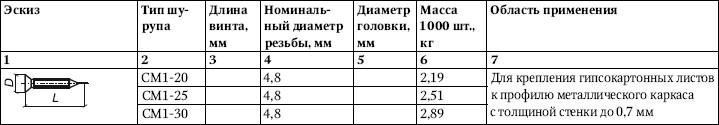

Таблица 5.7. Номенклатура шурупов отечественного производства

Виды каркасно-обшивных перегородок и особенности их применения

Перегородки из гипсокартонных листов проектируются с металлическим каркасом, одинарным или двойным, со звукоизоляционным заполнением из минераловатных или стекловатных плит, с одно-, двух– или трехслойной обшивкой ГКЛ (табл. 5.8).

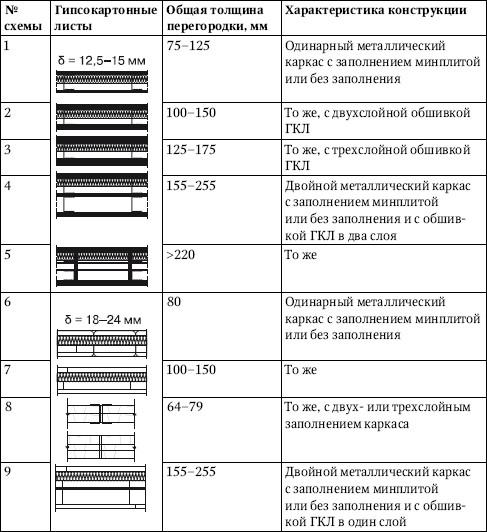

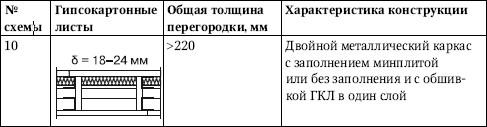

Таблица 5.8. Номенклатура каркасно-обшивных перегородок из ГКЛ

При прокладке трубопроводов и других коммуникаций в толще перегородки используется металлический каркас с двойными раздвинутыми стойками, заполнитель – материалы класса НГ. При прокладке коммуникаций внутри перегородок с горючими материалами конструкция таких проходок не должна уменьшать огнестойкость и увеличивать пожарную опасность этих конструкций.

В помещениях с сухим и нормальным температурно-влажностным режимом перегородки проектируются с металлическим или деревянным каркасом и обшивкой из стандартных гипсокартонных листов ГКЛ.

В помещениях с влажным и мокрым режимом перегородки проектируются с металлическим каркасом и обшивкой из ГКЛВ или ГКЛВО, лицевую поверхность которых рекомендуется защищать водостойкими грунтовками, шпатлевками, красками, керамической плиткой или покрытиями из ПВХ.

Противопожарные перегородки проектируются с металлическим каркасом и обшивками из гипсокартонных листов ГКЛО и ГКЛВО при заполнении воздушной полости между обшивками минераловатной теплоизоляцией.

В помещениях с ненормируемым индексом изоляции воздушного шума перегородки проектируются без заполнения воздушной полости между обшивками звукоизоляционным материалом.

Перегородки повышенной прочности проектируются с металлическими стойками каркаса из спаренных в двутавр профилей ПН, заполнением из гипсокартонных листов толщиной 12,5-24 мм и обшивкой с одной или двух сторон по типу обычных перегородок (см. табл. 5.8, схема 8).

Следует учитывать, что нормативные документы, регламентирующие данный вид работ, были в свое время пересмотрены и взамен СНиП 2.01.02–85 постановлением Минстроя РФ от 13 февраля 1997 г. № 18-7 с 1 января 1998 г. введены в действие СНиП 21-01-97.

Перегородки с металлическим каркасом при пределе огнестойкости (EI) не менее 45 мин применяются в качестве противопожарных перегородок I типа при классе их пожарной опасности К0.

Не рекомендуется использовать каркасно-обшивные перегородки из гипсокартонных листов для шахт дымоудаления. Перегородки с индексом звукоизоляции менее 41 дБ запрещается применять в помещениях с нормируемым уровнем шума.

Перегородки подвергаются сочетанию вертикальных (собственный вес и от навески оборудования) и горизонтальных (от ветра, эксплуатационная нагрузка и сейсмическая) нагрузок. При этом ветровая нагрузка принимается равной 0,2 W₀, где W₀ – скоростной напор ветра. Сейсмическая нагрузка для районов с сейсмичностью 7, 8 и 9 баллов составляет соответственно 6,5, 12,8 и 25,6 кгс/м².

Для конструктивных схем, приведенных в табл. 5.8, высота перегородок с металлическим каркасом из профилей толщиной 0,6 мм не должна превышать указанной в табл. 5.9 и 5.10.

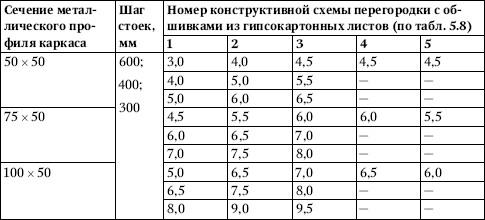

Таблица 5.9. Допускаемая высота (в метрах) перегородок с обшивкой из гипсокартонных листов толщиной 12,5 мм

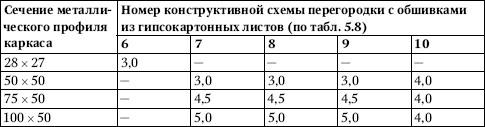

Таблица 5.10. Допускаемая высота (в метрах) перегородок с обшивками из гипсокартонных листов толщиной 24 мм

При вертикальном размещении гипсокартонных листов обшивки шаг стоек каркаса не превышает 600 мм, а при горизонтальном – не более 1250 мм (табл. 5.11).

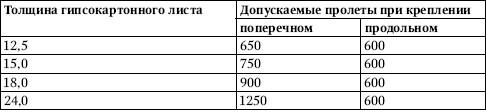

Таблица 5.11. Допускаемые пролеты гипсокартонных листов в перегородках

Предусматривается стыковка стоек каркаса по длине методом насадки или встык с дополнительным профилем. При стыковании насадки длина нахлестки l должна быть не менее 10-кратной высоты h сечения стыкуемых профилей. При использовании дополнительного профиля его длина должна быть не менее 20-кратной высоты стыкуемых профилей (рис. 5.8).

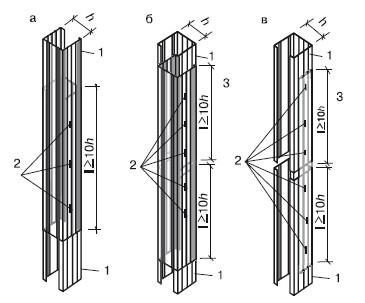

Рис. 5.8. Стык металлических стоечных профилей, выполненный методом насадки (а) и встык с дополнительным профилем (б, в): 1– стыкуемые профили; 2– шурупы; 3 – дополнительный профиль

Стыки стоек каркаса должны располагаться с взаимным смещением (вразбежку), причем в одной плоскости стыкуется не более 20 % стоек.

Крепление направляющих металлических профилей и деревянных брусков к полу и пото лку предусматривается с помощью дюбелей с шагом не более 1000 мм.

Для повышения звукоизоляции перегородок применяется уплотнительная лента между направляющими профилями каркаса, полом и потолком, а также герметизация этих мест с одной стороны перегородки. Уплотнительная лента используется между спаренными стойками металлического каркаса и в местах сопряжения каркаса со стенами и металлической дверной коробкой (рис. 5.9).

Закреплять стойки металлического каркаса к направляющим следует методом «просечки с отгибом» или самонарезающими шурупами, а деревянные стойки – гвоздями или шурупами.

В перегородках с одинарной обшивкой гипсокартонными листами в местах их поперечных стыков предусматриваются горизонтальные вставки из металлического профиля направляющего или стоечного типа, закрепляемые к стойкам каркаса. Конструктивные решения узлов перегородки из гипсокартонных листов с примыканием к стене (А), стыка гипсокартонных листов (Б), Т-образного сопряжения (В), образования угла и торца стены (Г) представлены на рис. 5.10.

Рис. 5.9. Места установки уплотнительной ленты в конструкции перегородок из гипсокартонных листов: 1 – уплотнительная лента; 2 – минераловатная плита; 3 – профиль ПН; 4 – дюбель; 5 – профиль ПС; 6– обшивка из ГКЛ; 7– усиление стойки деревянным бруском у дверного проема

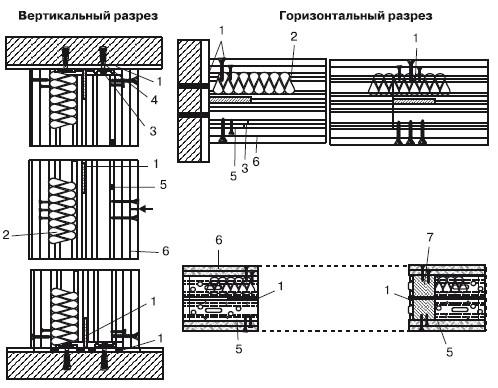

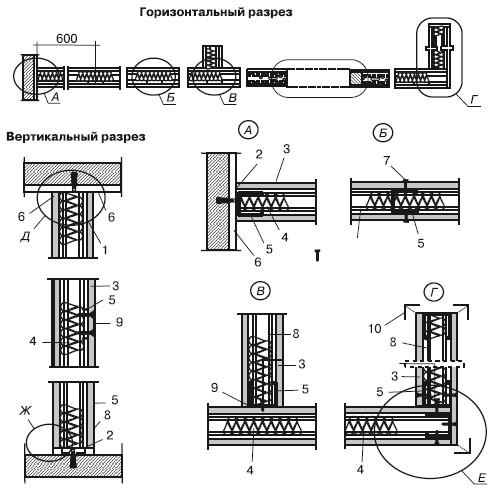

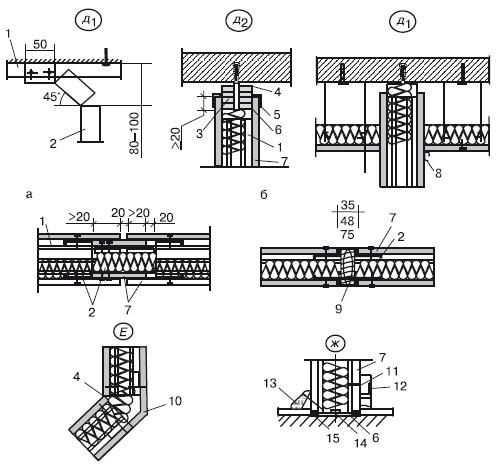

Рис. 5.10. Конструктивные решения узлов перегородки из гипсокартонных листов: 1 – дюбель; 2 – лента уплотнительная (герметик); 3 – обшивка из ГКЛ; 4 – минераловатная плита; 5– профиль ПС; 6 – лента разделительная; 7– самонарезающий шуруп; 8 – профиль ПН; 9 – шпатлевка; 10 – профиль ПУ

При прогибах перекрытия от временных нагрузок более 10 мм для обеспечения независимости деформации каркаса от перекрытия крепление стоек к верхним направляющим проводится методом подсечки (рис. 5.11, Д₁) или со скользящей верхней направляющей (рис. 5.11, Д₂ и Д₃). В перегородках площадью более 50 м² необходимо предусматривать устройство деформационного шва (рис. 5.11, а, б).

При соединении перегородки с колоннами и стенами применяются дополнительные стойки, закрепленные дюбелями с шагом 600 мм. Соединение перегородок с коммуникационными трассами выполняется с помощью обрамляющих элементов из профилей ПН и ПС с закреплением их к стойкам каркаса. При соединении перегородки с трубопроводами водоснабжения, парового и водяного отопления устанавливаются гильзы из несгораемых материалов для свободного перемещения труб при изменении температуры (рис. 5.12).

Рис. 5.11. Конструктивное решение узлов сопряжения перегородки из ГКЛ с перекрытием методом подсечки стечного профиля (Д₁), со скользящей верхней направляющей (Д₂), то же при подвесном потолке (Д₃), деформационного скользящего шва (а), то же, с шовным профилем (б), стыкования под углом более 90° (Е) и примыкания к полу (Ж): 1– профиль ПН; 2– профиль ПС; 3– полосы из ГКЛ; 4 – шпатлевка; 5 – профиль ПТ; 6– лента уплотнительная (герметик); 7– обшивка из ГКЛ; 8 – лента разделительная; 9 – деформационный профиль; 10– разогнутый профиль ПУ; 11– самонарезающий шуруп; 12 – электротехнический плинтус; 13 – деревянный плинтус; 14 – дюбель; 15– герметик

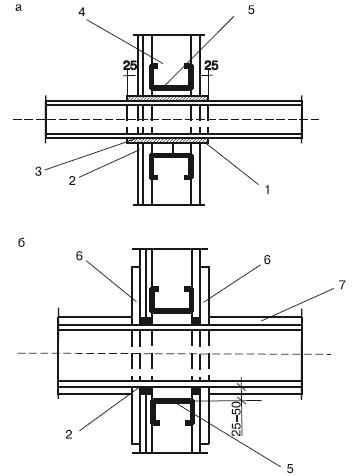

Рис. 5.12. Схема устройства гильзы (а) и кожуха (б) при сопряжении перегородки из гипсокартонных листов с трубопроводами: 1– гильза; 2– герметик; 3 – негорючий утеплитель; 4 – перегородка; 5– обрамляющий профиль ПН или ПС; 6– накладки из ГКЛ; 7– кожух

При соединении перегородки огнестойкостью более 0,5 ч с трубопроводами диаметром более 60 мм проводится изоляция трубопроводов кожухом с огнестойкостью не менее 0,5 ч на длине 0,5 м от плоскости перегородки (см. рис. 5.12).

При пересечении воздуховодами противопожарных перегородок стенки воздуховодов должны иметь огнезащиту с пределом огнестойкости не менее 0,5 ч для зданий I и II степеней огнестойкости.

Гипсокартонные листы закрепляются к каркасу самонарезающими шурупами, располагаемыми с шагом 250 мм вразбежку на смежных листах на расстоянии не менее 10 мм от оклеенного картоном края листа и не менее 15 мм от обрезанного.

В двухслойной обшивке при креплении первого листа допускается увеличить шаг между шурупами до 750 мм, если монтаж обоих слоев выполняется в один день. При этом вертикальные стыки гипсокартонных листов предуматриваются в местах расположения стоек каркаса, горизонтальные – вразбежку на дополнительных элементах из металлических профилей либо на дополнительных брусках – при деревянном каркасе.

В сборно-разборных перегородках крепление гипсокартонных листов к стойкам каркаса осуществляется с помощью металлических или пластмассовых раскладок при равнозначном пределе огнестойкости узла крепления и перегородок.

В помещениях с керамической плиткой предусматривается двухслойная обшивка перегородок гипсокартонными листами.

На складах пищевых продуктов для защиты от грызунов на нижнем уровне перегородки на высоте 0,5–0,6 м от уровня пола устанавливается стальной лист толщиной 0,5–0,7 мм, прикрепляемый к стойкам каркаса, а в пазухах предусматривается заполнение минераловатными или стекловатными материалами (рис. 5.13).

В зоне ударных нагрузок или навески тяжелого оборудования предусматривается цоколь высотой от 300 до 1800 мм из монолитного железобетона, кирпича, металла.

В каркасно-обшивных перегородках в помещениях, где производится мокрая уборка пола, для предохранения нижней части гипсокартонных листов под нижней направляющей рекомендуется предусматривать полосы из рулонного гидроизоляционного материала.

Для защиты наружных углов из ГКЛ от повреждений применяются стальные угловые профили. При этом узлы соединения перегородок имеют предел огнестойкости не ниже предела огнестойкости сопрягаемой конструкции.

В соединениях торцов гипсокартонных листов с поверхностью потолка и стен применяется разделительная лента, при ее отсутствии– герметика. Узлы соединения имеют предел огнестойкости не ниже предела огнестойкости сопрягаемой конструкции.
