Навеска мебели и других предметов на обшивку из ГКЛ

Навеска мебели и других предметов массой до 15 кг на обшивку из гипсокартонных листов перегородок осуществляется с помощью крючков (рис. 5.14). При креплении предмета в нескольких точках расстояние между точками крепления в сантиметрах должно быть не более значения, соответствующего усилию в килограммах, приходящемуся на один крепежный элемент.

Навесное оборудование, стенные шкафы или полки массой от 15 до 40 кг крепятся в двух точках с помощью дюбелей (см. рис. 5.14). Максимальная нагрузка на дюбель не должна превышать величин, указанных в табл. 5.12.

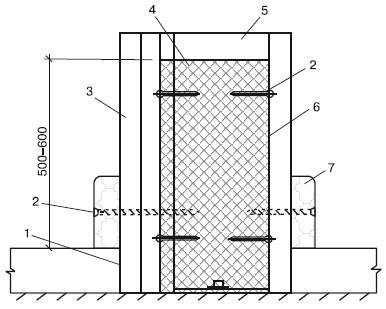

Рис. 5.13. Конструкция узла примыкания перегородки к полу в помещениях складов: 1– гидроизоляция; 2– самонарезающий шуруп; 3– обшивка из ГКЛ; 4 – минераловатная плита; 5– профиль ПС; 6– оцинкованный лист, 5 = 0,06 мм; 7– плинтус

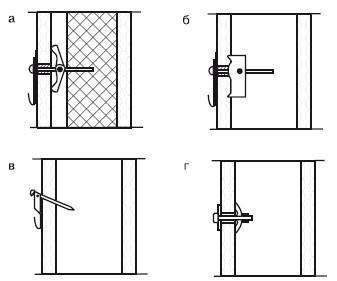

Рис. 5.14. Конструктивные решения навески предметов на обшивку из гипсокартонных листов перегородок с применением анкеров (а, б) крючков (в) и дюбелей (г)

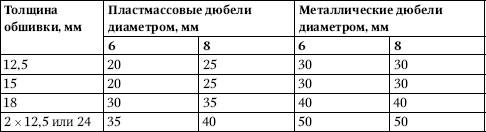

Таблица 5.12. Максимальная нагрузка на дюбель, кг

Крепление тяжелого стационарного навесного оборудования рекомендуется предусматривать через закладные детали в виде полос или профиля ПС с закреплением их к стойкам каркаса.

Дверную коробку стойки металлического каркаса перегородки необходимо усилить с помощью деревянных брусков для двери массой до 30 кг или дополнительного металлического профиля толщиной не менее 2 мм при массе двери более 30 кг.

Облицовка стен с использованием ГКЛ

Работы по облицовке стен зависят от состояния поверхности. Крепление гипсокартонных листов и отделочных гипсокартонных панелей к каркасу может осуществляться на клею или на шурупах, а гипсокартонных комбинированных панелей (ГКП) – на клею. При креплении облицовки на клею площадь клея должна составлять не менее 30 % площади гипсокартонного листа.

При креплении гипсокартонных листови гипсокартонных комбинированных панелей на клею поверхность очищается и разбивается на захватки с разметкой мест установки листов.

На поверхности стен, а также на гипсокартонные листы и панели клей (шпатлевка) наносится зубчатым шпателем сплошными продольными полосами и по периметру (рис. 5.15, а).

При неровностях стены до 20 мм гипсокартонные листы устанавливаются по маякам на клею, который наносится лепками вдоль листов или панелей с интервалом 35 см и с минимальным интервалом по периметр у. При этом опорные маяки располагаются на поверхности стены вертикальными рядами с расстоянием между рядами 600 мм по 3–4 марки в ряду из расчета 4–6 шт. на одну панель (рис. 5.15, б).

При неровностях стены более 20 мм наклеиваются полосы шириной 10 см из гипсокартонных листов, ориентированных по периметру листов облицовки (рис. 5.15, в).

Рис. 5.15. Устройство облицовки при ровной поверхности стен: 1– облицовка; 2 – клей (шпатлевка) «Фугенфюллер»; 3 – ПН-профиль; 4 – ПС-профиль; 5– клей «Перлфикс»; 6– кронштейн; 7– герметик; 8 – дюбель; 9– стена; 10– маяки; 11– профиль Л-образного сечения

Зазоры между облицовкой, полом и потолком заделываются полосами эластичного материала.

Устройство облицовки из гипсокартонных листов по каркасу из профилей ПН и ПС выполняется аналогично конструкциям перегородок. При использовании облицовочных панелей и профилей Л-образного сечения или деревянных брусков их прикрепляют с помощью дюбе лей к стене с шагом, равным ширине панели, и устанавливают гипсокартонные листы, прикрепляя к каркасу самонарезающими шурупами, которые должны проникать в металлический каркас на глубину не менее 10 мм, а в деревянный – на глубину не менее 20 мм (рис. 5.15, г).

Схемы облицовки стен гипсокартонными листами и отделочными панелями типа ПОГ предусматривают крепление на клею или самонарезающими шурупами к каркасу (рис. 5.16).

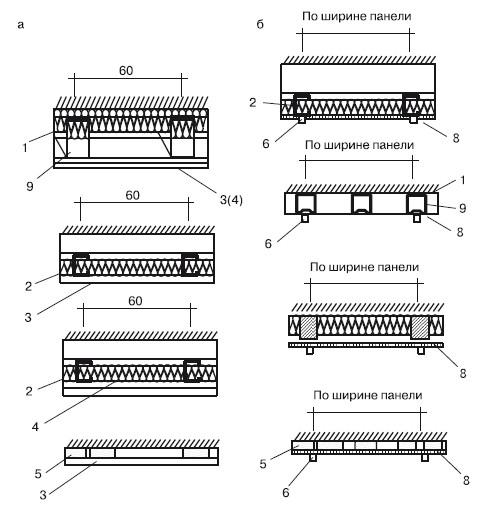

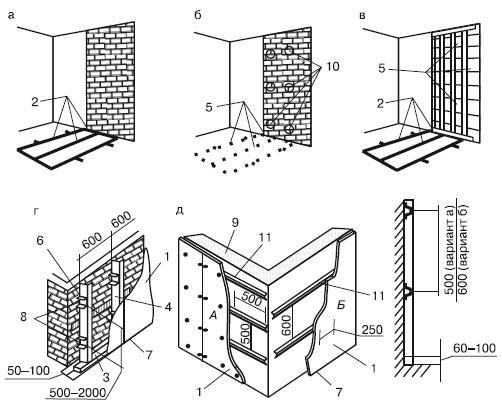

Рис. 5.16. Схемы облицовки стен гипсокартонными листами (а) и декоративными гипсокартонными панелями ПОГ (б): 1– прямой подвес; 2– стоечный профиль; 3– однослойная обшивка ГКЛ; 4– двухслойная обшивка ГКЛ; 5– клей; 6– раскладка; 7– деревянный брусок каркаса; 8 – панель ПОГ; 9– профиль ПП 60/27

Металлический каркас выполняется из профилей ПН 28/27 в комплекте с профилями ПП 60/27 или из комплекта профилей ПН и ПС. Он устанавливается с относом от стены и закрепляется к стене на прямых подвесах. Крепление элементов каркаса к стенам, потолку и полу по периметру облицовки следует предусматривать на дюбелях, располагаемых с шагом не более 1 м, а при использовании для крепления стоек каркаса прямых подвесов их шаг не должен превышать 1,5 м (рис. 5.17).

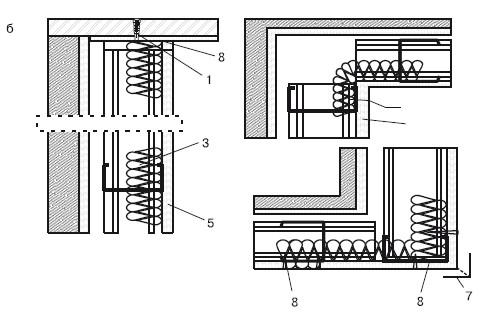

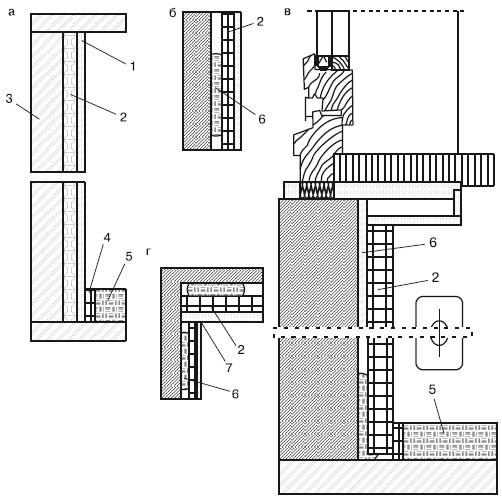

Рис. 5.17. Конструктивное решение узлов облицовки стен по каркасу на прямых подвесах (а) и на относе (б): 1 – дюбель; 2 – каркас из профилей ПНП и ПП; 3 – минераловатная плита; 4 – прямой подвес; 5 – обшивка ГКЛ; 6 – самонарезающий шуруп; 7 – угловой профиль; 8 – каркас из профилей ПН и ПС

Обшивка каркаса гипсокартонными листами производится аналогично конструкциям перегородок. Стыки между гипсокартонными листами и комбинированными панелями следует решать аналогично конструкциям перегородок со шпатлевкой. Стыки между отделочными гипсокартонными панелями типа ПОГ проводятся с раскладками.

Облицовка стен с усилением теплоизоляции гипсокартонными комбинированными панелями выполняется на клею (рис. 5.18).

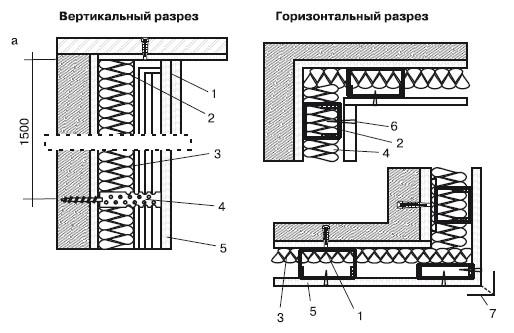

Рис. 5.18. Конструктивное решение облицовки стен гипсокартонными комбинированными панелями на клею (шпатлевка) (а, б), в подоконной нише (в) и внутреннем углу стены: 1– герметик; 2– гипсокартонная комбинированная панель; 3 – клей (шпатлевка) «Фугенфюллер»; 4 – кромочная лента; 5– пол; 6– клей «Перлфикс»; 7– шпатлевка

Пределы огнестойкости перегородок из ГКЛ (ГКЛО) толщиной 12,5 мм со стыками между смежными листами, заделанными шпатлевкой, приведены в табл. 5.13. Выбор перегородки по звукоизоляции осуществляется на основании данных табл. 5.14. Перечень конструкций перегородок приводится в табл. 5.8.

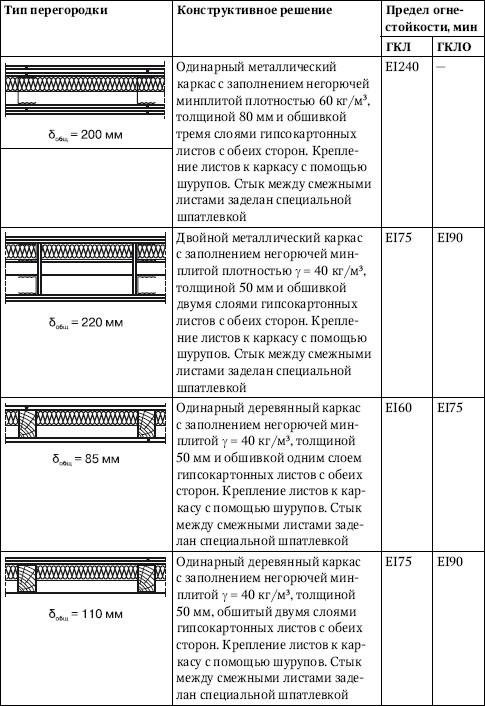

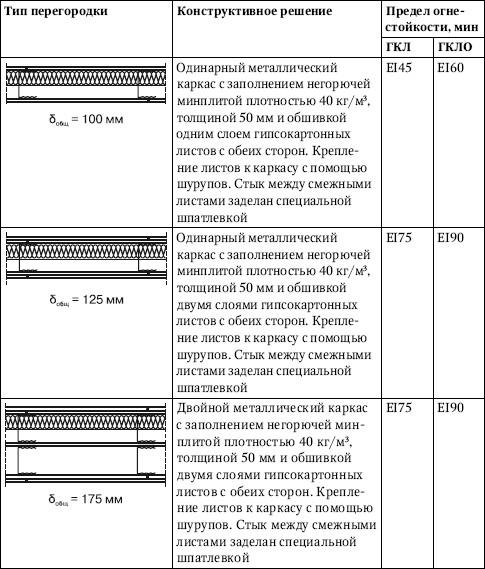

Таблица 5.13. Пределы огнестойкости перегородок из гипсокартона

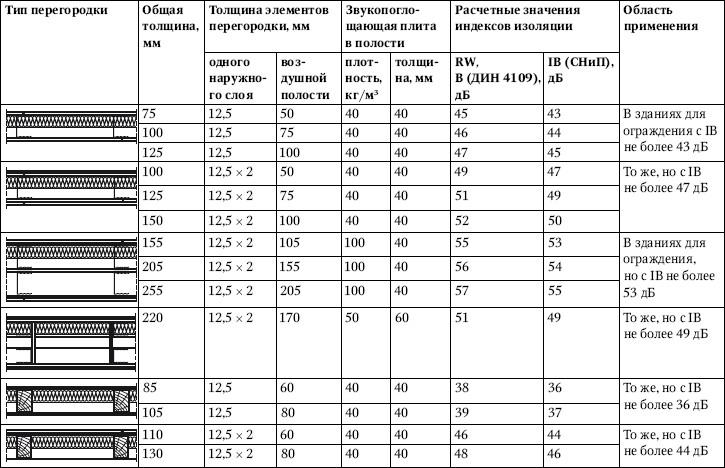

Таблица 5.14. Расчетные характеристики звукоизоляции многослойных перегородок из гипсокартонных листов

Отделку стен и потолков в мансардных помещениях гипсокартонными листами следует выполнять по обрешетке из деревянных брусков или металлических профилей, а при применении массивных гипсокартонных листов толщиной 24 мм – без обрешетки. Стыки между гипсокартонными листами выполняются с использованием шпатлевки.

Монтаж подвесных потолков из ГКЛ

Прежде чем приступить к монтажу подвесного потолка, необходимо закончить строительно-монтажные и специальные работы. Влажность воздуха не должна превышать 70 %, а температура должна быть не ниже +10 °C.

Перед монтажом проводится разметка уровня подвесного потолка, мест крепления основных профилей и подвесов. Расстояние между профилями и брусками должно соответствовать данным, приведенным в табл. 5.15.

К базовому потолку шурупами или анкерными элементами крепятся подвесы, а к ним крепятся основные металлические профили или бруски каркаса. После выравнивания закрепляются несущие металлические профили или бруски.

На смонтированный каркас подпорками устанавливаются гипсокартонные листы и закрепляются с помощью шурупов.

При двухслойной обшивке швы между гипсокартонными листами второго слоя рекомендуется сместить относительно первого. Гипсокартонные листы обшивки располагаются перпендикулярно несущим профилям (поперечное размещение).

Для криволинейных поверхностей потолка с радиусом кривизны 100–400 мм используются гипсокартонные листы с П-образными пазами на тыльной стороне (гипсокартонный лист фиксируется, пазы зачищаются и обрабатываются шпатлевкой за 2 раза, высушиваются).

После установки и крепления такого элемента лицевая поверхность обрабатывается шпатлевкой.

Подвесные потолки из гипсокартонных листов используются для декоративной отделки, скрытия электропроводки и сетей инженерного оборудования, а также для звукопоглощения, улучшения акустики и повышения огнестойкости.

В помещениях с сухим и нормальным температурно-влажностным режимом наряду с металлическим каркасом допускается применять деревянный из антисептированных (пропитанных составом против гниения) и антипирированных (пропитанных составом против возгорания) брусков с влажностью не более 12 % (рис. 5.19 и 5.20).

В подвесных потолках помещений с влажным режимом эксплуатации (ванные комнаты, санузлы и т. п.), а также в потолках для повышения огнестойкости перекрытий и покрытий используется каркас из оцинкованных стальных профилей (рис. 5.21-5.23).

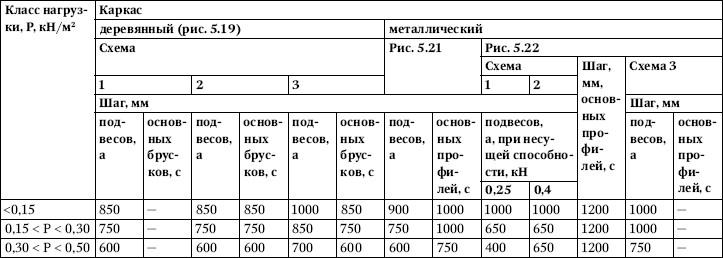

Таблица 5.15. Допускаемый шаг подвесов и основных профилей (брусков) каркаса в различных конструктивных схемах подвесных потолков

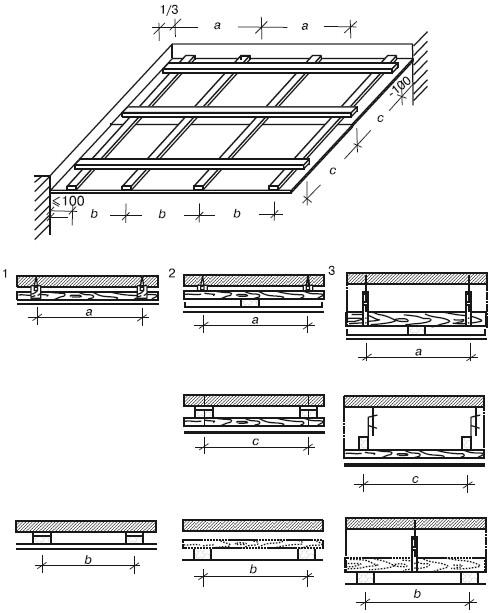

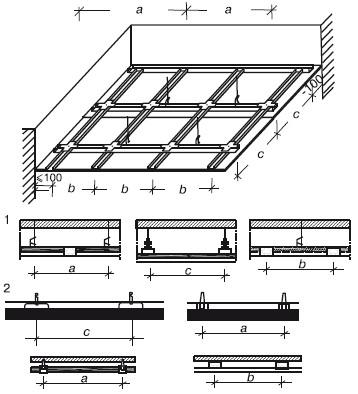

Рис. 5.19. Конструктивные схемы подвесного потолка с деревянным каркасом:

1– с одноосным каркасом, закрепленным непосредственно к перекрытию или с помощью прямых подвесов с небольшим относом; 2 – то же с двухосным каркасом; 3– с двухосным каркасом на подвесах, со значительным относом; а – расстояние между подвесами; b – расстояние между несущими брусками; с– расстояние между основными брусками

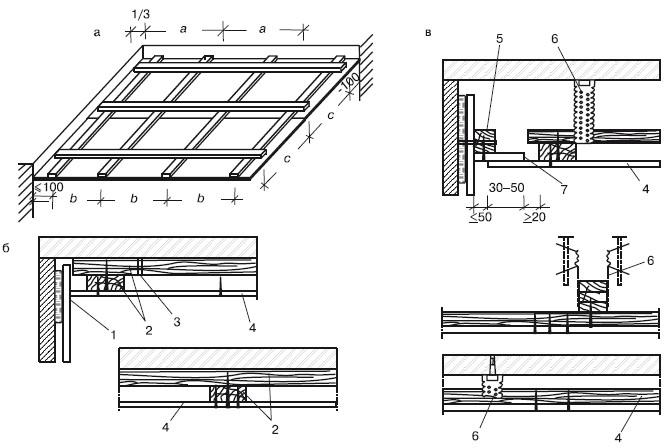

Рис. 5.20. Общий вид (а) и узлы подвесного потолка с деревянным каркасом, закрепленным к несущим конструкциям перекрытия на анкерных элементах (б) и подвесах (в): 1– разделительная лента; 2– бруски каркаса; 3 – анкерный элемент; 4 – обшивка из ГКЛ; 5 – брусок; 6– подвес; 7– полоса из ГКЛ

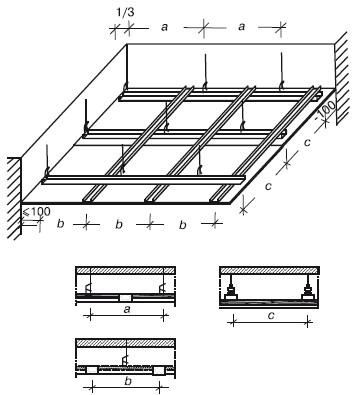

Рис. 5.21. Конструктивная схема подвесного потолка с двухосным в двух уровнях металлическим каркасом: а – расстояние между подвесами; Ь – расстояние между несущими профилями; с– расстояние между основными профилями

Рис. 5.22. Конструктивные схемы подвесного потолка с одноосным и двухосным в одном уровне металлическим каркасом: 7—двухосный на подвесах с зажимом; 2 – двухосный на прямых подвесах; 3 – одноосный на прямых подвесах; а – расстояние между подвесами; Ь– расстояние между несущими профилями; с– расстояние между основными профилями

Рис. 5.23. Конструктивная схема и узлы подвесного растрового потолка: 1– металлические профили каркаса; 2– подвес; 3– потолочный элемент из ГКЛ; 4 – обрамляющий профиль; 5 – дюбель; а – расстояние между подвесами; b – расстояние между несущими профилями; с– расстояние между основными профилями

Огнестойкость подвесного потолка определяется согласно НПБ 231. Использование подвесных потолков на путях эвакуации регламентируется в зависимости от следующих характеристик:

♦ горючесть (Г);

♦ воспламеняемость (В);

♦ дымообразующая способность (Д);

♦ токсичность продуктов горения (Т).

Каркас подвесного потолка следует проектировать двухосным с размещением профилей в одном (рис. 5.24) или двух (рис. 5.25) уровнях.

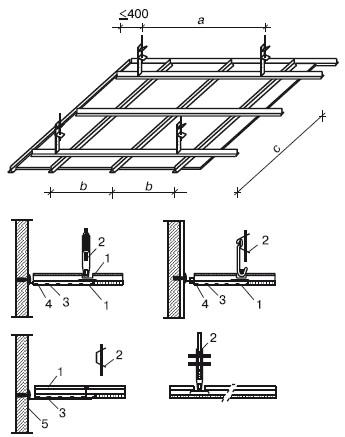

Рис. 5.24. Конструкции подвесного потолка с металлическим каркасом из профилей 60×27 мм в одном уровне: 1 – анкерный элемент; 2– кромочный защитный уголок; 3 – шуруп; 4– потолочный профиль каркаса; 5– клей на основе гипса; 6– облицовка; 7– профиль 28/27; 8 – перекрытие; 9– подвес с зажимом; 10 – ГКЛ; 11– прямой подвес

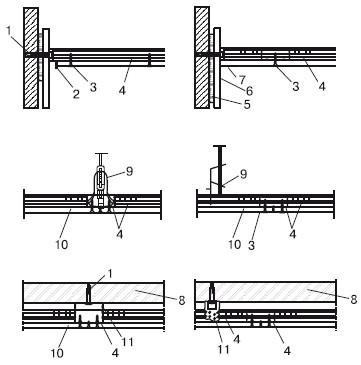

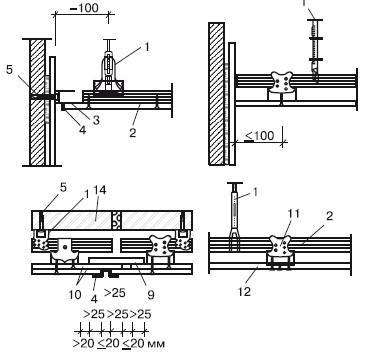

Рис. 5.25. Конструкции узлов подвесного потолка с двухосным в двух уровнях металлическим каркасом: 7 – подвес; 2– потолочный профиль 60/27; 3 – направляющий профиль 28/27; 4 – кромочный защитный профиль; 5 – анкерный элемент; 6– разделительная лента; 7– штукатурка (облицовка) из ГКЛ; 8 – шуруп; 9– планка из ГКЛ; 10 – два листа ГКЛ; 77– двухуровневый соединитель; 72 —лист ГКЛ; 13– стена; 14 – перекрытие

В надпотолочном пространстве запрещена прокладка сгораемых элементов. Для осмотра надпотолочного пространства проводятся смотровые лючки огнестойкостью не ниже огнестойкости подвесного потолка.

Шаг подвесов и основных профилей или бр усков каркаса для сплошных потолков принимается по табл. 5.15.

Шаг несущих профилей или брусков каркаса принимается равным 500 мм при поперечном размещении гипсокартонных листов и 400 мм при продольном размещении их относительно несущих профилей или брусков каркаса.

В потолках для огнестойкости перекрытий применяется каркас из металлических потолочных профилей сечением 60×27 мм.

В качестве огнезащитного теплоизолирующего материала в подвесных потолках используются негорючие минераловатные или стекловатные плиты толщиной не менее 50 мм.

Гипсокартонные листы в подвесных потолках следует располагать поперек несущих профилей каркаса (рис. 5.26).

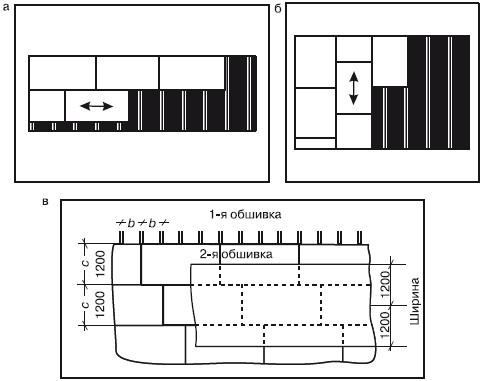

Рис. 5.26. Схемы размещения гипсокартонных листов в подвесных потолках поперек несущих профилей (а), вдоль несущих профилей (б) и смещения листов при двухслойной обшивке (в)

Шаг шурупов не должен превышать 170 мм при однослойной обшивке ГКЛ и 500 мм для первого слоя двухслойной обшивки в случае установки обоих слоев в один день (рис. 5.27).

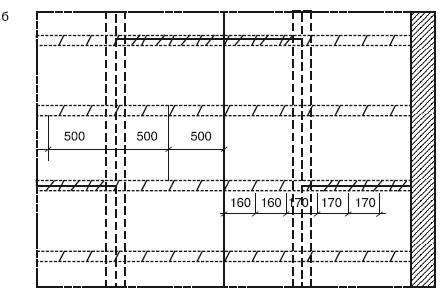

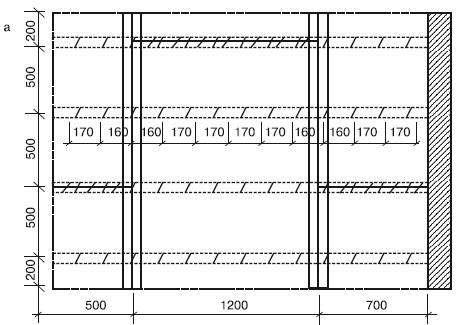

Рис. 5.27. Схемы размещения шурупов крепления однослойной (а) и двухслойной (б) обшивки в подвесных потолках

Криволинейные поверхности подвесных потолков, места оформления ступенчатого примыкания потолка к стенам, ниши для размещения светильников выполняются с применением специальных гипсокартонных элементов заводской готовности или изготовленных в построечных условиях (рис. 5.28).

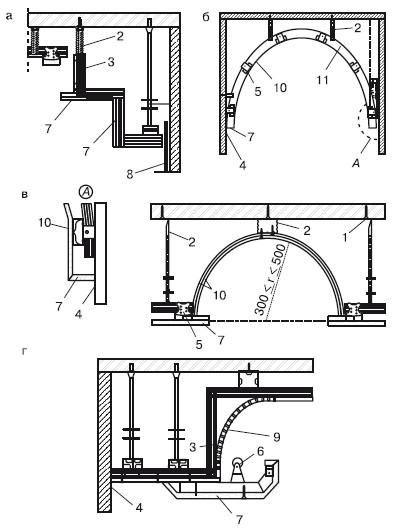

Рис. 5.28. Конструктивные решения подвесных потолков с ломаным (а), криволинейным (б, в) и комбинированным (г) очертанием поверхности: 1 – анкерный элемент; 2 – подвес; 3 – потолочный профиль 60/27; 4 – разделительная лента; 5– соединитель; 6– светильник; 7– ломаный элемент из ГКЛ; 8 – облицовка из ГКЛ; 9 – криволинейный элемент из ГКЛ со шлицевыми параллельными пазами; 10– изогнутый элемент из ГКЛ (t = 6,5); 11– изогнутый потолочный металлический профиль

Швы лицевого слоя выполняются с армирующей лентой. Швы первого слоя в двухслойной обшивке шпатлюются без армирующей ленты.

Огнезащита несущих конструкций

Огнезащитную облицовку несущих конструкций рекомендуется выполнять во время отделочных работ.

Защищаемые металлоконструкции следует покрывать антикоррозионными составами. Огнезащитную облицовку производят укрупненными элементами с металлическими профилями, где крепят гипсокартонные листы обшивки на шурупах, полосы подшивки из гипсокартонных листов или зажимы. Длина укрупненного элемента огнезащитной облицовки равна длине гипсокартонного листа.

При монтаже укрупненные элементы соединяются между собой с помощью самонарезающих шурупов или металлических скоб, на углах устанавливаются металлические ПУ профили, осуществляется шпатлевка.

При огнезащите деревянных стоек и балок огнезащитная облицовка из гипсокартонных листов крепится к деревянной конструкции шурупами или металлическими скобами с шагом 50 мм в местах стыкования листов облицовки.

Для огнезащитной обшивки металлических и деревянных несущих конструкций используются гипсокартонные листы ГКЛО.

Облицовка металлических балок выполняется металлическими профилями: они крепятся анкерными элементами к перекрытию и зажимами к нижней полк е балки, а гипсокартонные листы обшивки – к металлическим профилям самонарезающими шурупами (рис. 5.29, а, б, в). Шаг зажимов – не более 120 мм.

При облицовке металлических балок вкладыши из гипсокартонных листов шириной 150 мм размещаются с шагом до 600 мм вдоль стенки и до 750 мм – вдоль полки балки. Для крепления гипсокартонных листов обшивки к вкладышам и между собой используются скобы, устанавливаемые с шагом 50 мм (рис. 5.29, г, д).

Огнезащитная облицовка деревянных стоек и балок выполняется гипсокартонными листами (рис. 5.30).

Огнезащитная облицовка металлических колонн гипсокартонными листами проводится с применением металлических профилей или без них (рис. 5.31).

Металлические профили крепят к полкам колонн зажимами с шагом до 1000 мм, а обшивку к профилям – на самонарезающих шурупах.

При обшивке колонн без металлических профилей гипсокартонные листы закрепляются стальными скобами с шагом до 100 мм.

Для достижения требуемого предела огнестойкости металлических колонн и балок толщину обшивки следует принимать в зависимости от соотношения P/F или 100/5, определяемого в соответствии с данными табл. 5.16.

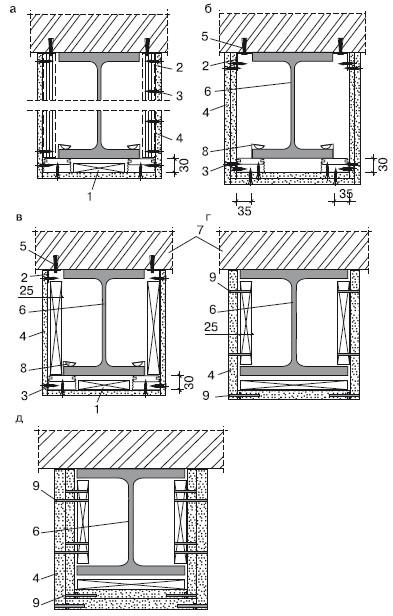

Рис. 5.29. Конструктивные решения огнезащиты стальных балок гипсокартонными листами: а – с металлическими профилями и одинарной обшивкой ГКЛО; б– то же с двухслойной обшивкой ГКЛО; в – с металлическими профилями и вкладышами из ГКЛО; г– с вкладышами из ГКЛО и однослойной обшивкой; д – то же с двухслойной обшивкой; 1– вкладыш; 2– металлический профиль; 3 – самонарезающий шуруп; 4 – обшивка из ГКЛО; 5– анкерный элемент; 6– стальной ригель; 7– перекрытие; 8 – зажим; 9– скоба

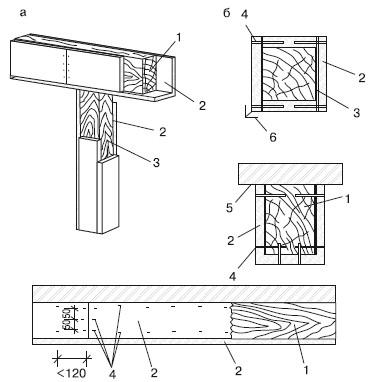

Рис. 5.30. Общий вид и конструктивное решение огнезащиты колонны и деревянной балки: 1– балка; 2– обшивка из ГКЛО; 3 – колонна; 4 – скобы; 5 – лента разделительная; 6– уголковый защитный профиль

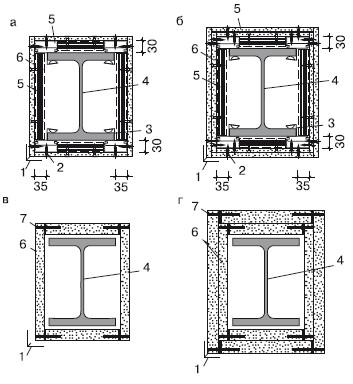

Рис. 5.31. Конструктивные решения огнезащиты стальных колонн гипсокартонными листами: а – с металлическими профилями и одинарной обшивкой ГКЛО; 6– то же с двухслойной обшивкой ГКЛО; в – на скобах с одинарной обшивкой ГКЛО; г– то же с двухслойной обшивкой ГКЛО; 1– уголковый защитный профиль; 2 – самонарезающий шуруп; 3 – зажим; 4– стальная колонна; 5– потолочный профиль; 6– обшивка из ГКЛО; 7– скоба

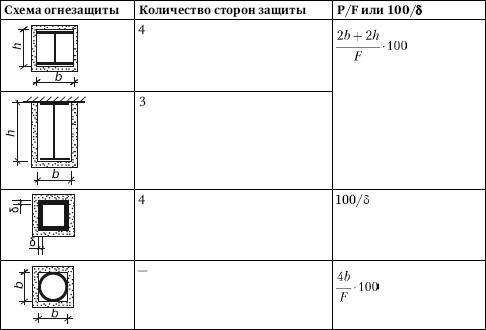

Таблица 5.16. Функции P/F или 100/5 для различных схем огнезащиты

Условные обозначения, принятые в табл.5.16: Р – периметр огнезащитной облицовки; F – площадь сечения колонны или балки; 5 – толщина стенок замкну того сечения колонны.

Толщина огнезащитной обшивки из гипсокартонных листов определяется в зависимости от приведенной толщины стали:

t = F/P,

где F – площадь сечения, мм²;

Р – обогреваемая часть периметра сечения, мм.

Транспортировка и хранение гипсокартонных материалов и изделий из гипсокартона

Металлические тонкостенные профили поставляются пакетами, стянутыми лентами. Пакеты с профилем следует хранить под навесом.

Транспортировку ГКЛ необходимо выполнять централизованно в пакетированном виде. Габариты пакетов не должны превышать по длине 4100 мм, по ширине 1300 мм, по высоте 800 мм; масса пакета не должна быть более 3000 кг. При транспортировке ГКЛ находятся в горизонтальном положении; пакеты следует укладывать на прокладки или поддоны.

Для предотвращения увлажнения и загрязнения ГКЛ пачки, в каждой из которых 50–80 листов, рекомендуется упаковывать в водостойкие материалы.

Хранить ГКЛ следует в сухом закрытом помещении при температуре окружающего воздуха не ниже +5 °C на расстоянии 1,6 м от отопительных приборов. Пакеты устанавливаются друг на друга в штабели общей высотой не более 3,5 м.

При перевозке звукоизоляционных материалов должна соблюдаться защита от увлажнения.

Звукоизоляционные материалы должны храниться на закрытых складах или под навесом в упакованном виде.

Подготовительные работы

При раскрое гипсокартонных листов их резку следует производить на ровной поверхности специальным ножом. Для отрезания полос шириной до 120 мм используется резак для ГКЛ малый, а полос шириной до 630 мм – резак для ГКЛ большой.

Надрезанный лист укладывают на край стола и надламывают надрезанный сердечник, после чего ножом для ГКЛ разрезают картон на обратной стороне листа.

Отрезанную кромку обрабатывают ровно, без изломов обдирочным рубанком. Если обрезанные кромки образуют шов, с них следует снять фаску кромочным рубанком для шпатлевания. Чтобы сделать швы незаметными, не обнажая сердечник, следует удалить картон вдоль кромки.

Круглые отверстия в гипсокартонных листах нужно выполнять специальной фрезой. Для круглых отверстий под электрические розетки используются фрезы диаметром 60, 67, 74, 72, 80 и 95 мм.

Фигурные отверстия следует вырезать прокалывающим приспособлением или прокалывающей пилой.

При изготовлении изогнутых форм используются гипсокартонные листы шириной не более 600 мм, а также шаблон, боковины в котором могут быть выполнены из гипсокартонных листов, обрезанных по радиусу гибки. При этом радиус шаблона должен быть меньше радиуса формируемой поверхности. Боковины присоединяют на винтах к деревянным брускам, где закреплены распорки, вырезанные из гипсокартонных листов. Ширина шаблона должна быть меньше ширины изгибаемого листа.

Игольчатым валиком прокатывают сжимаемую сторону листа, которая у выпуклых форм является тыльной стороной, а у вогнутых – лицевой.

Лист наколотой стороной вверх укладывают на прокладки во избежание попадания воды на обратную сторону при замачивании листа, что может вызвать разрыв картона при сгибании.

С помощью губки или кисти смачивают заготовку водой до насыщения гипсового сердечника, когда вода перестает впитываться.

Устанавливают заготовку на шаблон так, чтобы ее центр совпадал с осью шаблона, и сгибают заготовку по шаблону с закреплением ее концов с помощью зажимов из обрезков металлических профилей ПН или ПС.

Сгиб заготовки фиксируют клеящейся лентой, снимают ее с шаблона и устанавливают в зафиксированном положении для сушки.

При изготовлении ломаных форм У-образные пазы в гипсокартонном листе фрезеруют с помощью специального оборудования, оснащенного соответствующей фрезой, позволяющего оставлять нетронутым тыльный или лицевой слой картона, обеспечивая перелом листа с сохранением целостности элемента.
