§ 11. Соединение деталей

Резьбовое соединение, винты. В наручных, карманных и других часах винты применяют для соединения различных деталей и узлов механизма, а также для крепления его в корпусе.

Для нормальной работы механизмов необходимо, чтобы винты всегда были завернуты до отказа. Шлицы винтов должны быть достаточно глубокими, чтобы отвертка не выскальзывала из них и не вызывала порчи как самих винтов, так и мостов и платин механизма.

Наибольшее количество винтов в механизме предназначено для крепления мостов к платине. Эти винты имеют удлиненную цилиндрическую головку. Высокая головка позволяет делать глубокий шлиц. Мосты, кроме крепления винтами, для фиксации их положения, как правило, имеют колонки, расположенные или на платине, или на мосту.

Винты с плоскими цилиндрическими головками большого диаметра применяют для крепления таких деталей, как коронное колесо, барабанное колесо, собачка барабанного колеса и некоторые другие.

Отдельные типы винтов не только крепят деталь, но и являются осью для их вращения. Посадочное место в детали для таких винтов должно точно соответствовать как диаметру головки винта, так и ее высоте. Нарушение высотных зазоров может вызвать нарушение работы деталей, особенно если закрепляемая деталь имеет значительную длину (переводной рычаг). Винт переходного рычага должен обеспечивать его свободное перемещение. Отсутствие осевого зазора между головкой винта и рычага говорит о том, что рычаг прижимается к платине. В этом случае винт при каждом переводе стрелки постепенно будет отвинчиваться, что приведет к выпадению заводного вала.

Винты с потайной головкой, применяемые для крепления накладов балансовых камней, вследствии своих малых размеров имеют, всего несколько витков резьбы. Поэтому при их завинчивании требуется особая осторожность. Ослабление этих винтов и их частичное вывинчивание могут привести к зацеплению спирали о головку винта, а также к нарушению нормального зазора между камнями баланса.

Винты крепления корпуса, как правило, несут большую нагрузку. Их завинчивают в платину; мост винт проходит свободно. Эти винты имеют плоскую цилиндрическую головку относительно большого диаметра, прочность которой ослаблена прорезью шлица. При закреплении механизма, в целях предотвращения поломки винта, необходимо, чтобы шлиц головки был направлен к центру механизма. В таком положении обе половинки головки подвергаются одинаковой нагрузке, чем исключается ее поломка на шлице.

В современных наручных и карманных часах крепление циферблата к платине производят сбоку винтами без головок, входящими в платину. Прежде чем поставить новый циферблат, необходимо отвернуть винты, чтобы освободить отверстие для ножки циферблата. Поставив циферблат, винты завинчивают до отказа. Эти винты мелкие и имеют малое количество витков резьбы, поэтому резьба в платине должна быть полной и их завинчивание должно производиться с первого оборота; в противном случае винт может выпасть и утеряться.

В часах неотечественного производства применяют винты, имеющие одинаковый шаг для нескольких последовательных размеров резьбы. Это дает возможность при слабой резьбе применять винт большего диаметра, не перерезая резьбу в отверстии.

В часовых механизмах встречаются винты, имеющие левую резьбу. Вообще детали, имеющие перемещение против часовой стрелки, такие, как коронное колесо, заводной рычаг и др., должны закрепляться винтами с левой резьбой, чтобы винт не отвинчивался во время перемещения детали.

Иногда туго затянутые винты вызывают сомнение о направлении их резьбы – правая или левая. При отвинчивании таких винтов сначала необходимо попробовать поворачивать его влево, а если винт не поддается, изменить направление отвинчивания.

В часовых механизмах винты с левой резьбой, как правило, имеют два дополнительных шлица, расположенных параллельно основному шлицу.

Левая резьба в отверстии может быть выполнена правым метчиком.

Для нарезки левой резьбы правым метчиком на нем оставляются только две режущие грани, после чего он вводится в отверстие и вращается против часовой стрелки. Для получения хорошей резьбы в отверстии диаметр отверстия под резьбу должен быть равен 0,8 диаметра метчика.

В процессе ремонта часовой мастер часто пользуется отвертками. Отвертка должна соответствовать диаметру головки винта.

Отвернуть хорошо затянутый винт несоответствующей отверткой трудно. При этом узкая отвертка может сломаться или попортить шлиц, а при выскальзывании оставить царапины на мостах и платинах.

Применение отверток с лезвием шире диаметра головки винта, особенно при отвинчивании винтов с головкой, находящейся заподлицо с мостами, приводит к повреждению мостов. Отвертки, имеющие тонкое лезвие, скользят по дну шлица и затрудняют отвинчивание винта. Лезвие отвертки должно опираться на край шлица и в то же время входить в него на достаточную глубину. В целях получения правильной формы лезвия заточку необходимо производить с применением приспособлений, позволяющих получить одинаковый и симметричный наклон (см. фиг. 32).

В ремонтной практике часто приходится удалять сломанные винты из платин наручных и карманных часов. Если их нельзя удалить механически, то применяют химический способ. Перед этим с платины удаляют все стальные детали, затем ее помещают в фарфоровую посуду, наполненную раствором квасцов, растворенных в кипящей воде. На поверхности сломанного винта образуется ржавчина, которую удаляют. Повторяя операцию несколько раз, добиваются полного разъедания винта. После этого платину тщательно промывают в горячей воде с мылом, протирают щеткой и просушивают в древесных опилках. Для удаления сломанного винта может быть также использован раствор из 1 части серной кислоты и 18 частей воды. К растворам квасцов и серной кислоты рекомендуется примешивать уксусную кислоту.

Механические свойства стальных детален зависят от их термической обработки.

К термической обработке относятся такие операции, как отжиг, закалка, отпуск и цементация.

При нагревании стальных деталей до температуры 220–230° на их поверхности появляются так называемые цвета побежалости: светло-желтый, соломенно-желтый, коричневый, пурпуровый, фиолетовый, синий, серый. При нагревании в пределах 550—1300° появляются цвета каления: коричневый, красный, вишневый, оранжевый, темно-желтый, светло-желтый, ослепительно белый.

Нагрев деталей необходимо производить очень осторожно и внимательно, непрерывно следя за цветами побежалости и каления.

В целях предупреждения образования окалины рекомендуется перед закалкой покрыть поверхность тонким слоем ядрового мыла. Отпуск уменьшает хрупкость стальных деталей. Это важно для тех деталей, которые подвергаются ударам и толчкам. При отпуске уменьшается твердость и увеличивается вязкость. Для придания твердости деталям, изготовленным из мягкой стали, производят их цементацию.

При цементации верхний слой детали насыщается углеродом, приобретает твердость, в то время как средний слой металла детали остается более мягким и вязким.

Цементация подвергаются обычно детали, изготовленные из металла, содержащего углерода меньше 0,3 %.

Цементацию производят при температуре 900–950°. Для цементации применяют материалы, богатые углеродом: уголь с примесью поташа, соды, мела и др.

Температуру нагрева деталей можно ориентировочно определять по цвету раскаленного металла: желто-вишневый – 660°, светло-вишневый —760–780°, желтый – 950—1000° матово-белый – 1100–1200°.

Отжигом достигается уменьшение внутренних напряжений в металле. Отжиг производят при температуре порядка 750–860° с последующим постепенным охлаждением деталей в естественных условиях.

Закалку деталей производят при температуре порядка 700–850° (вишнево-красный цвет) с последующим и быстрым погружением их в воду или масло. После закалки детали приобретают достаточную твердость и упругость, но при этом сталь становится хрупкой. При отпуске закаленных деталей их нагревают до температуры 200–600°.

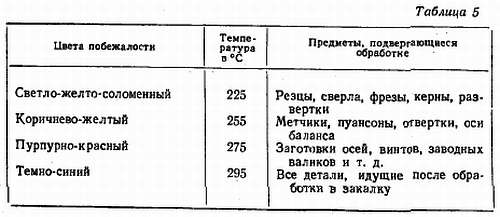

При отпуске цвета побежалости характеризуются данными, приведенными в табл. 5.

§ 12. Циферблат и стрелки

Циферблат и стрелки являются деталями, по которым ведется отсчет времени. Их состояние во многом определяет внешний вид часов.

Соединение циферблата с механизмом имеет большое значение, поскольку оно обеспечивает его устойчивость и центрирование. Эксцентричность циферблата является недостатком, влияющим на отсчет времени, особенно в точных часах и хронометрах. Если ось секундной стрелки находится не в центре соответствующего отверстия циферблата, то при отсчете может быть допущена ошибка в несколько секунд.

В часах, имеющих прямоугольный циферблат, если последний плохо центрирован, а наблюдение производят по разным делениям циферблата, каждый раз будут получены разные результаты. Общее впечатление будет такое, что часы не отрегулированы. В будильниках плохо центрированный циферблат вызывает погрешность сигнала. Необходимо ставить циферблат таким образом, чтобы ось стрелки проходила через центр отверстия циферблата будильника.

Исправлять дефекты центрирования можно только в ограниченных пределах. В металлических циферблатах можно немного погнуть ножки. Сместить циферблат по отношению к механизму можно легкими ударами молотка. Между циферблатом и молотком ставится прокладка из дерева (например, рукоятка щетки).

Расширение отверстий в циферблатах производят надфилем, делая пропилы при движении последнего вперед (к цифрам). При этом циферблат необходимо поддерживать пальцами.

Надфиль конической формы никогда не следует перемещать до того, чтобы он оказался зажатым в отверстии. Опиловку необходимо вести с лицевой стороны циферблата, чтобы ее не повредить.

Отверстия в циферблате должны быть достаточно большими, чтобы был зазор между циферблатом и втулками стрелок.

В металлических циферблатах после сверления отверстий необходимо снимать заусенцы с обеих сторон. Фрезерование отверстий циферблата должно производиться осторожно, чтобы избежать повреждения покрытия.

Припайку новой ножки циферблата производят следующим образом. На циферблате перед пайкой очищают то место, где должна быть ножка. Циферблат при этом необходимо поддерживать пальцем, чтобы избежать его искривления и предохранить от повреждения лицевую сторону.

Для обеспечения центрирования циферблата поверх втулки часового колеса надевается латунная втулка, которая должна входить без зазора и центральное отверстие циферблата, и только после этого производится разметка места установки ножки.

В качестве материала для ножек применяют медную проволоку соответствующего диаметра.

Припайку ножки можно производить на спиртовке с применением паяльной трубки (фиг. 122) или паяльником.

Фиг. 122. Паяльная трубка.

При пайке ножки циферблата удобно применять приспособление, показанное на фиг. 123.

Фиг. 123. Приспособление для пайки ножек циферблата.

Пайку необходимо производить быстро, без прогрева большой площади циферблата, чтобы не отпаялась другая ножка. Ножку при пайке нагревают настолько, чтобы припой полностью расплавился.

Если нагрев окажется недостаточным, то припой может частично не пристать к циферблату и ножка при малейшей нагрузке может отвалиться.

Чистка циферблата зависит от покрытия его лицевой стороны. Чистка эмалированных циферблатов может быть выполнена погружением их в бензин или в какой-либо другой растворитель. Чистку циферблата с накладными цифрами производят щеткой или резинкой.

Печатные циферблаты плохо противостоят моющим растворам. Держать их в ванне следует очень короткое время после чего немедленно прополоскать в воде. Винный спирт быстро растворяет краску, поэтому применять его при чистке не следует. Очистку циферблата с серебряным покрытием необходимо производить осторожно.

Накладные штрихи и цифры можно полировать с обязательным последующим покрытием бесцветным лаком.

Стрелки не только должны быть определенной длины и хорошо посажены, но также соответствовать оформлению циферблата и общему внешнему оформлению часов. Стрелки не должны соприкасаться одна с другой.

Перечислить все применяемые формы стрелок не представляется возможным, тем более что их разнообразие непрерывно растет.

Новые стрелки подбирают по каталогу или по сохранившейся хотя бы одной из старых стрелок. В настоящее время применяют стрелки, покрытые светящейся массой, синеные, никелированные, золоченые. Секундные стрелки, расположенные в центре циферблата, могут быть окрашены в различные цвета, иметь различные гальванические покрытия или даже могут быть покрыты светомассой.

Центральные секундные стрелки должны иметь противовес. Снятие стрелок производят при помощи простейших инструментов и приспособлений. Существуют приспособления, с помощью которых стрелки, имеющие тугую посадку, снимаются достаточно легко, а также приспособления, позволяющие сразу снимать часовую, минутную и центральную секундную стрелки.

Во избежание повреждения циферблата концы инструмента, применяемого для снятия стрелок, рекомендуется покрывать эбонитом или хлорвинилом. Инструмент должен соответствовать размерам снимаемых стрелок.

Наиболее простым инструментом для снятия стрелок являются рычажные лопаточки (фиг. 124).

Фиг. 124. Лопаточка для снятия стрелок.

Применяя рычажки, необходимо защитить циферблат и не дать выскользнуть стрелкам. В некоторых часах стрелки могут быть запрессованы очень туго, и для их снятия приходится применять большое усилие. При этом инструменты могут оставлять следы на циферблате.

Для предохранения стрелок от потери и циферблата от повреждения необходимо на стрелки и под них на циферблат положить листки бумаги.

Секундная стрелка часто находится так близко от поверхности циферблата, что под нее невозможно подвести инструмент, не попортив циферблата. Поэтому необходимо применять способ снятия секундной стрелки вместе с циферблатом. При этом стрелку необходимо придерживать пальцем или куском бумаги.

Установка новых стрелок и монтаж старых после ремонта являются одной из обычных работ часового мастера. Стрелки должны хорошо удерживаться на втулках без запрессовки их с большим усилием. Хорошая посадка стрелок достигается в том случае, если посадочные размеры стрелок соответствуют диаметрам уступов, на которые они насаживаются. На уступах осей и на втулках стрелок не должно быть заусенцев, посадочное отверстие должно иметь очень небольшой конус, но обязательно в правильном направлении.

Перед запрессовкой стрелок рекомендуется микрометром замерять диаметр посадочного места оси, а калибром – диаметр втулки. Если необходимо, отверстие стрелки подгоняют по размеру оси. При неаккуратном обращении со стрелками возможна их поломка.

Отверстие втулки секундной стрелки увеличивают с помощью колизвара – конической развертки. Если втулка стрелки плохо держится, то ее необходимо расклепать.

Держать секундную стрелку за втулку можно только с помощью специальных инструментов, одним из которых может быть обычный пинцет, имеющий на концах специальные прорези, служащие направляющими для втулки стрелки. Иногда при посадке минутной стрелки требуется значительно расширить отверстие, что трудно хорошо сделать разверткой. Поэтому рекомендуется применять перовое сверло соответствующего диаметра.

При расширении отверстия стрелок необходимо последовательно применить два или три размера сверла. Стрелка при этом должна прочно удерживаться тисочками или пинцетом.

Отверстия стальных стрелок трудно обрабатывать разверткой. Если не представляется возможным использовать сверло, можно пользоваться круглым надфилем, вращая его против часовой стрелки. При вращении в обратном направлении надфиль застревает в отверстии и стрелка может сломаться.

Если необходимо уменьшить отверстие стрелки, то это можно выполнить с помощью пуансона для стягивания отверстий. Втулку секундной стрелки можно стянуть, сжимая ее щипцами в цанговом патроне токарного станка или используя обратный конус.

Применяя те или иные приемы, добиваются прочной посадки стрелок. Длина стрелок определяется положением шкал циферблата, по которым они проходят. Минутная стрелка ни в коем случае не должна переходить за внешнюю окружность шкалы. Стрелка, не достигающая внутренних концов штрихов делений, считается короткой. Нормальной длиной считается такая, при которой острие стрелки проникает от 1/2 до 2/3 длины штриха шкалы. Таким образом, штрихи никогда не будут полностью закрыты стрелками и время может быть определено в долях минуты.

При подгонке длины недостаточно только укоротить конец стрелки, его нужно тщательно отделать.

Те же правила остаются в силе для часовой и секундной стрелок.

Длина часовой стрелки не определяется так строго, как минутной. Так, острие часовой стрелки может заходить на цифры на 1/3 их высоты. Однако всегда необходимо иметь разницу в длине между минутной и часовой стрелками.

Установку на место секундной стрелки производят пуансоном, на конец которого наклеена кожа.

Посадку секундной стрелки лучше производить во время работы часов; чтобы проконтролировать посадку, трубка секундной стрелки не должна доходить до платины. Если это произойдет, то часы остановятся.

Часовую стрелку запрессовывают с помощью плоского латунного пуансона, отверстие которого должно быть достаточно мало, чтобы пуансон мог остановиться на верхнем краю втулки часового колеса; при этом исключается слишком глубокая посадка его. Тот же результат получают с помощью упора микрометрического винта потанса.

При запрессовке важно поддерживать ось, на которую насаживают стрелку. Полированный верхний конец оси центрального колеса не повредится, если его опереть на латунный упор. Минутная стрелка должна быть запрессована до уровня полированной пятки оси или минутника.

Для установки стрелок применяют плоские латунные пуансоны, имеющие отверстие, предназначенное для закругленной пятки центральной оси.

После установки стрелки необходимо выправить так, чтобы они нигде не соприкасались между собой, с циферблатом и стеклом. Установку стрелок проверяют, вращая головку заводного вала в положении перевода стрелок до тех пор, пока часовая стрелка не сделает полный оборот. Особо необходимо проследить за прохождением часовой стрелки поверх секундной. Когда в центральном колесе слишком большой осевой зазор, стрелкам требуется больше места по высоте.

Острие минутной стрелки иногда подгибают к циферблату, но при этом она не должна касаться секундной стрелки циферблата или стекла.

В часах с неплоским циферблатом минутная стрелка обычно очень близко подходит к краю стекла в зоне цифр 3 и 9; об этом надо помнить и обеспечить необходимый зазор. Если стрелка задевает за стекло хотя бы очень немного, этого трения достаточно, чтобы остановить часы или нарушить их ход.

Чтобы убедиться, что острие стрелки нигде не касается стекла, на конец стрелки наносят маленькую капельку масла. Другой способ состоит в следующем: дышат на стекло, от чего оно запотевает; при соприкосновении стрелки со стеклом на нем остаются следы.

Для нормальной работы стрелочной передачи между плоскостью циферблата и часовым колесом прокладывают пружинящую шайбу, изготовленную из фольги. Плоскость этой шайбы изгибают так, чтобы она оказывала пружинящее действие. В отдельных случаях шайба бывает очень жесткой вследствие заусенцев, которые образовались при штамповке. Поэтому заусенцы необходимо удалять. Недостаточная упругость шайбы делает ее непригодной. Для увеличения упругости ее следует выгнуть, проводя по ней плоским тупым предметом. В плоских часах, имеющих мало места между циферблатом и стеклом, очень важно, чтобы часовая стрелка не имела перекоса. Шайба, изогнутая по цилиндру, не препятствует появлению такого перекоса, а изогнутая в трех точках, предотвращает перекос; часовое колесо и стрелка вращаются в одной плоскости.

Светящиеся поверхности стрелок, штрихов, цифр и делений циферблата могут быть восстановлены. Для этого порошок светящейся массы разбавляют дамаровым лаком, а затем с помощью стеклянной трубочки его размешивают до тестообразного состояния средней густоты, так как слишком густой состав плохо наносится, а жидкий плохо держится. Стрелки при заполнении светящейся массой закладывают в кусок сердцевины бузины. Светящуюся массу наносят на них с нижней стороны, так, чтобы верхняя часть остова стрелки оставалась свободной; массу разравнивают.

Штрихи на циферблате наносят с помощью маленькой палочки, а цифры пишутся тонкой кистью. Отпавшие накладные цифры крупных часов приклеивают.
