В крупных часовых мастерских операции, связанные с обработкой спирали баланса, целесообразно поручать специальным лицам. При накоплении опыта они могут выполнять все операции достаточно быстро и в полном соответствии с техническими требованиями. Проведение вибрации также требует определенных навыков.

При вибрации производят наблюдение за частотой колебаний перекладин балансов образцового и проверяемого, добиваясь их совпадения. Если проверяемая спираль не имеет требуемой длины, то совпадения колебаний перекладин не будет.

Обычно спираль имеет большую длину, чем это требуется, постепенно укорачивая ее, добиваются совпадений. Отдельные типы вибрационных машинок конструктивно выполняются так, что можно наблюдать только спицу эталонного баланса, так как мелькание обода и винтов баланса отвлекает внимание оператора. Движение перекладины хорошо просматривается через матовое стекло, что значительно облегчает работу.

При отсутствии вибрационной машинки операцию вибрации можно выполнить с применением секундомера или хорошо выверенных часов с секундной стрелкой.

Выполнение операции вибрации при помощи секундомера или часов производят путем подсчета числа колебаний баланса в единицу времени.

Баланс со спиралью помещают на стекло секундомера или часов (фиг. 56) и, захватив внешний конец спирали пинцетом, поднимают его вверх резким движением, сообщая этим балансу колебательное движение в двух направлениях.

Фиг. 56. Вибрация с помощью образцовых часов.

Когда спиральная пружина развертывается, баланс опускается и цапфа ударяется о стекло часов. Принимая для счета отрезок времени в какое-то количество секунд (удобнее принимать от 10 сек. и выше с интервалом 5 или 10 сек.), производят подсчет количества ударов цапфы проверяемого баланса о стекло.

В часах, имеющих 18 000 колебаний баланса в час, проверяемый баланс делает за 10 сек. 25 колебаний и за 5 сек. 12,5 колебания.

Подсчет достаточно провести в интервале 15–20 или 30 сек.

Счет следует начинать с нуля, а не с единицы.

Поддержание колебаний баланса при подсчете производят понижением и поднятием пинцета, в котором удерживается внешний виток, в такт его колебаниям.

Используя точно идущие эталонные часы, можно осуществить операцию вибрации аналогично тому, как это производится на вибрационной машинке, следя за совпадением перекладин проверяемого баланса и эталонных часов. Для этого эталонные часы переворачивают циферблатом вниз, открывают заднюю крышку, а сверху накладывают стекло.

При всех способах вибрации несовпадение устраняется перемещением точки удержания спирали до получения необходимого результата.

Используя эталонные часы крупного калибра, можно изготовить очень хорошее приспособление для вибрации. Для этого снимается накладной камень, верхняя цапфа оси баланса изготовляется длиннее, чем обычно; она должна выступать: над мостом баланса. На этот конец туго напрессовывается латунная втулка, имеющая коническую выемку по размеру цапф осей вибрируемых балансов.

Вибрируемый баланс подвешивают так, чтобы нижняя цапфа его входила в коническую выемку втулки, укрепленной на оси эталонного баланса. Эталонный баланс при своих колебаниях будет приводить в движение проверяемый баланс. В том случае, когда спираль не соответствует балансу, вибрируемый баланс будет двигаться рывками. По мере приближения спирали к требуемой длине колебания испытуемого баланса будут более длительными, но он все же остановится, перед тем как снова начать колебания, и, наконец, когда длина спирали будет подобрана точно, оба баланса будут совершать колебания с большой амплитудой.

Такой способ исключает необходимость в вычислении количества колебаний, прослушивании или контроле совпадения перекладин балансов, он не требует какого-либо напряжения, внимания.

В том случае, когда на подбираемую спираль не закреплена колодка, предварительная проверка и вибрация могут производиться без колодки. На конце оси баланса закрепляют восковой или пластилиновый шарик размером, не превышающим межвитковое расстояние внутренней части спирали. В этот шарик вдавливают конец внутреннего витка, как показано на фиг. 57.

Фиг. 57. Предварительное закрепление спирали восковым шариком.

Спираль, установленная на балансе и помещенная в механизме, должна свободно закручиваться и раскручиваться, не соприкасаясь, с окружающими ее частями. Она должна быть хорошо центрирована.

При разборке часов, подлежащих ремонту, необходимо проверить центрирование спирали и убедиться, что она не соприкасается с замком градусника, колонкой, мостом, перекладиной баланса или центральным колесом.

Исправление значительно погнутой спирали – операция кропотливая, не всегда дающая положительные результаты. Исправленная спираль почти всегда работает хуже, чем новая.

При ремонте часов все же очень часто приходится производить исправления спирали, вызываемые неправильным расположением витков, неправильным закреплением в колодке, плоскостным биением или неправильной формой концевой кривой. Самые незначительные погрешности в установке спирали необходимо тщательно устранять.

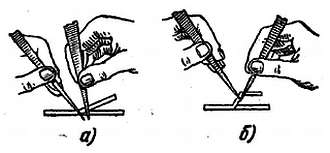

Правку и центрирование спирали производят при помощи двух пинцетов (фиг. 58, а). Одним пинцетом спираль удерживают, другим производят выгибание витка в определенное направление (по стрелке на фиг. 58, б).

Фиг. 58. Исправление спирали по плоскости.

Выполнение исправлений спирали на бумаге или на тонком стекле при боковом освещении создает тени между витками и затрудняет выполнение операции.

Тени мешают отчетливо различать витки спирали и затрудняют определение места правки.

В целях устранения теней исправляемую спиральную пружину необходимо располагать на толстом стекле или тонком стекле с подставкой, с тем чтобы отделить тени от спирали. Очень удобно выполнять операцию правки на матовом стекле, освещенном снизу.

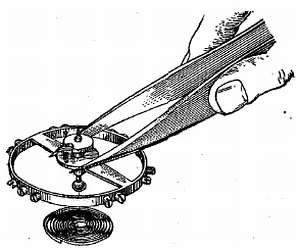

Исправление спирали, закрепленной на мосту, по плоскости показано на фиг. 59.

Фиг. 59. Прием правки спирали.

Причиной искажения формы спирали в плоскости обычно является ее скручивание у колонки или колодки, а не изгиб средних витков. Поэтому исправление производят подгибкой спирали у мест скручивания.

В спиралях, имеющих концевую кривую, нарушение плоскостности иногда вызывается изгибом внешнего витка в том месте, где концевая кривая переходит в спираль. Исправление спирали производят изгибом в противоположную сторону специально заточенными пинцетами, которые применяют только для этой цели. Пинцеты, применяемые для правки, как и другие инструменты, не должны быть намагниченными, а также должны свободно входить между витками спирали.

Центрирование спирали производят как до монтажа опирали на балансе, так и после него.

Центрирование отдельной спирали можно выполнять на станке, устанавливая ее на оправку, зажатую в цанге станка. Медленно вращая шпиндель, производят проверку и исправление биения. Центрирование спирали, или, как называют эту операцию, правка «средней» в сборе с балансом, удобно выполнять на приспособлении (фиг. 60). Верхнюю ножку приспособления отжимают пальцем на ее головку.

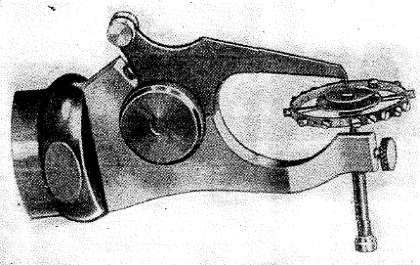

Фиг. 60. Правка средней спирали.

После закрепления спирали в колодке перед правкой «средней» необходимо тщательно выполнять выход первого внутреннего витка из колодки. Спираль не должна касаться колодки.

Между выходом спирали и колодкой должно быть расстояние, равное шагу спирали.

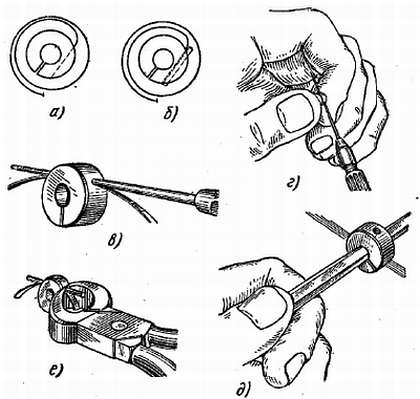

Для установки и закрепления спиральной пружины на колодку, вначале необходимо удалить лишние внутренние витки спирали так, чтобы между первым внутренним витком и колодкой было такое же расстояние, как между двумя последовательными витками.

Внутренний конец спирали выпрямляется на длину, достаточную для заштифтовки его в колодке. Спираль должна выходить из колодки по дуге окружности (фиг. 61, а). Этот изгиб подготовляют для вставки спирали в отверстие колодки. Закрепление производят латунным штифтом (рис. 61, б).

Для определения длины штифт удерживают пинцетом или тисочками и предварительно вводят в отверстие колодки с концом спирали; далее отмечается (фиг. 61, в) начало и конец части штифта, находящейся в колодке. Колодку удерживают в руке (фиг. 61, г).

Штифт запиливают надфилем по отметкам примерно на глубину, равную четверти его диаметра. Это делают для того, чтобы легко можно было отломать лишние части штифта. Далее на той части штифта, которая будет в колодке, запиливают плоскую лыску, чтобы освободить место в отверстии колодки для спирали. При заштифтовке колодку надевают на граненый конический стержень, одна из граней которого входит в разрез колодки (фиг. 61, д), чтобы она не проворачивалась. Внутренний конец спирали вводят в отверстие колодки одновременно со штифтом. Иногда лыску на штифте приходится делать большую, с тем чтобы спираль легко вошла в колодку.

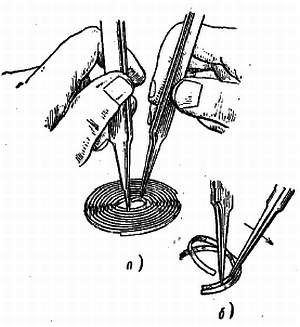

Фиг. 61. Крепление внутреннего конца спирали к колодке.

В часах малых калибров с менее жесткой спиралью штифт может быть круглым, он и так достаточно прочно зажмет спираль. Тонкая спираль легко деформируется и принимает форму штифта, что не всегда имеет место у жестких спиралей карманных и некоторых наручных часов.

При введении внутреннего конца спирали в отверстие колодки необходимо быть очень осторожным, стремиться не деформировать внутренних витков спирали.

Штифт вводится в отверстие той же стороны, с которой вводят спираль. Осторожно вращая штифт, добиваются, чтобы спираль заняла плоскость, перпендикулярную к оси стержня. При правильном выполнении операции после заштифтовки не должно быть необходимости в исправлении плоскости опирали.

Штифт закреплять в колодке рекомендуется не нажимом, а вытаскиванием его за конец, что исключает возможность сгибания последнего.

Отметки на штифте можно не делать, если имеются хорошие кусачки, которыми можно откусить штифт у колодки (рис. 61, е).

Закрепленная в колодке спираль должна находиться в плоскости, перпендикулярной к колодке. Если спираль вибрировалась без колодки, то после заштифтовки ее на колодку рекомендуется вновь проверить вибрацию.

Внешний конец спирали удобно закреплять в колонку непосредственно на мосту баланса. Штифт предварительно вводят в колонку при установленной опирали (фиг. 62, а), отмечают его длину, после чего откусывают кусачками необходимую часть и пинцетом (фиг. 62, б) вводят в колонку (фиг. 62, в). Закрепление штифта (фиг. 62, г) производят, применяя специальный пинцет с одной разрезной или укороченной ножкой.

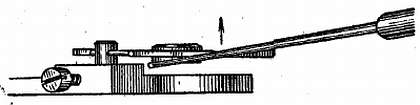

Фиг. 62. Крепление внешнего конца спирали.

Как уже было сказано, внешний виток пружины увеличивается на 1/4—1/8 витка как резерв.

Часовому мастеру необходимо знать, что в часах витки спирали без концевой кривой во время работы баланса развертываются эксцентрично, центр тяжести ее периодически смещается от оси вращения баланса, что является недостатком такой спирали.

Колебания баланса с плоской пружиной не строго изохронны, т. е. период колебания баланса зависит от амплитуды. Спираль с внешней концевой кривой раскручивается концентрично. Необходимо иметь в виду, что спираль с концевой кривой почти на виток больше при одинаковых диаметрах с плоской. Колено концевой кривой, т. е. переход от плоскости спирали к плоскости кривой, при наличии навыка производят одним пинцетом, вводимым вместе со спиралью в нетвердую доску. Чаще колено выполняют двумя пинцетами.

Спираль на расстоянии 2/3 витка от внешнего конца удерживают одним пинцетом, а другим отгибают вверх (фиг. 63, а). Второй изгиб выполняется на необходимой высоте с таким расчетом, чтобы колено обеспечивало внешнему витку параллельность с остальными витками (фиг. 63, б).

Фиг. 63. Изготовление колена концевой кривой.

Наружную часть витка выгибают, придавая ему определенную форму (фиг. 64).

Фиг. 64. Внешняя концевая кривая часов «Победа».

Спираль в состоянии покоя не должна касаться штифтов градусника, в какую бы сторону их ни перемещали. Проверку правильности формы конца кривой спирали производят установкой градусника в крайние положения. Спираль должна находиться посередине между штифтами. При медленном перемещении градусника из одного крайнего положения в другое между спиралью и штифтами градусника должен сохраняться одинаковый зазор.

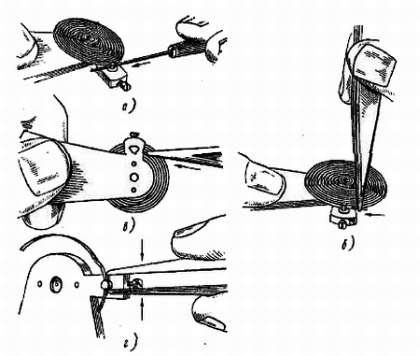

Заштифтовку спирали в колонку можно производить отдельно (фиг. 65, а) с последующей установкой на мост. Заштифтовку можно также производить на мосту баланса (фиг. 65, б).

Фиг. 65. Установка спирали.

После заштифтовки спираль выправляется по плоскости в тисочках или на мосту. Далее спираль устанавливают так, чтобы отверстие колодки совпадало с отверстием в камне моста баланса.

Не следует допускать соприкосновения между смазанными цапфами оси баланса и витками спирали во избежании их последующего слипания.

Градусник. Существенное значение для правильного хода часов имеет градусник. Градусник позволяет осуществлять в определенных пределах изменение периода, колебания баланса, т. е. регулировать суточный ход часов.

Регулировочная способность градусника ограничивается пределами порядка ± 3,5 мин. в сутки.

В целях обеспечения регулировочной способности градусника длину спиральной пружины баланса определяют для среднего его положения по шкале, нанесенной на верхней плоскости моста баланса.

Градусник закрепляют на мосту баланса накладкой, в которую запрессован накладной камень опоры оси баланса.

Существует несколько способов закрепления градусников на мосту баланса. Наибольшее распространение получил способ закрепления градусника накладкой с конической боковой стороной (фиг. 66, а).

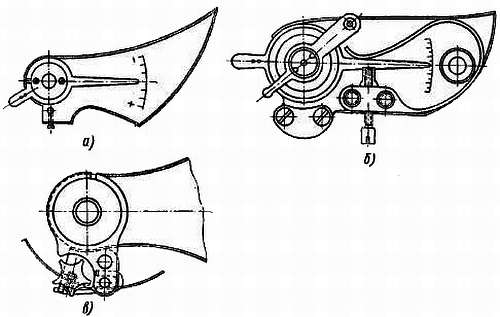

Градусник с микрометрическим винтом (фиг. 66, б) применяется в часах повышенной точности. В отдельных типах часов применяются градусники с роликовой подачей спирали (фиг. 66, в).

Фиг. 66. Типы градусников.

В градусниках, работающих с плоской спиралью, расстояние между штифтами не должно превышать двойной толщины спирали, а в градусниках, работающих со спиралью, имеющей концевую кривую, это расстояние должно быть еще меньше, однако штифты не должны зажимать спираль.

Штифты устанавливают параллельно один другому и перпендикулярно к плоскости градусника (фиг. 67, а); они должны быть чисто полированными, без следов масла во избежание прилипания спирали. По длине штифты должны соответствовать спирали (фиг. 67, а), но не должны касаться ее или баланса и не должны быть короткими. Не рекомендуется производить подгибку штифтов, как показано на фиг. 67, б.

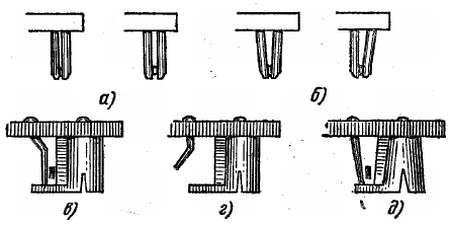

Фиг. 67. Штифты градусника.

При плоской спирали штифты снабжаются замком (фиг. 67, в) в целях предохранения внешнего витка от захлестывания. Если требуется изменить расстояние между штифтами или штифтом и замком, то это делают в соответствии с фиг. 67, г. Штифты с замком не должны располагаться, как показано на фиг. 67, д. При длительной эксплуатации часов крупных калибров штифты в процессе работы в зоне нахождения спирали могут иметь износ (фиг. 68). Такие штифты подлежат замене.

Фиг. 68. Повреждение штифтов градусника в результате износа.

Штифты, как правило, делают из латуни диаметром 0,1–0,25 мм. Замена штифтов хотя и не сложна сама по себе, однако требует определенной затраты времени. В целях экономии времени, если есть возможность, целесообразнее производить замену градусника целиком.

§ 7. Спуски

Рассмотрение гармонических колебательных движений как основы действия регуляторов хода часовых механизмов позволило установить особенности их действия и назначение.

Между колебаниями маятника стенных часов и колебаниями баланса часов малого калибра существует различие. В стенных часах и особенно астрономических, маятник совершает медленные колебания очень малой амплитуды. В карманных и наручных часах, в отдельных типах настольных и настенных часов, имеющих приставные хода, баланс, наоборот, совершает быстрые колебания с большой амплитудой. Конструктивное различие между маятником и балансом не случайно, оно объясняется условиями их работы. Колебания маятника не изохронны. Неизохронность колебаний маятников ослабляют, уменьшая их амплитуду настолько, чтобы не нарушить нормальную работу спуска.

При конструировании часовых механизмов с маятниками выбирают число колебаний маятника в час небольшим, чтобы уменьшить влияние двух противодействующих движению факторов – трения в подвесе и сопротивления воздуха. При малых амплитудах колебаний маятника эти факторы играют меньшую роль.

В переносных часах (наручных, карманных и др.) наблюдаются иные условия работы регулятора хода. Колебательная система баланс-спираль, применяемая в них как регулятор хода (теоретически при свободных колебаниях), совершает изохронные колебания, поэтому величина амплитуды колебания баланса не влияет на период колебания.

Необходимо иметь в виду, что в часах с балансом, как с маятником, трение и сопротивление воздуха также оказывают вредное влияние. Настенные маятниковые часы работают в стационарных условиях. Часы с балансовым регулятором являются переносными.

Постоянное перемещение наручных и карманных часов создает условия к резким толчкам, действующим на механизм и, следовательно, на регулятор хода.

Резкие толчки, сообщаемые механизму извне, нарушают правильное функционирование баланса и, следовательно, создают предпосылки к искажению их хода. Толчок, поступивший извне, увеличивает или уменьшает угловую скорость движения системы баланс-спираль.

Современные карманные и наручные часы имеют число колебаний баланса в пределах 18000, 19000, 19800, 21300, 21600, 22600 в час и т. д.

Отечественная часовая промышленность выпускает наручные и карманные часы преимущественно с количеством колебаний баланса, равным 18000 в час.

Применение в часах балансов с большим числом колебаний, чем 18000 в час, вызывается стремлением исключить возможность остановки часов вследствие противодействующего толчка вблизи от мертвой точки.

Часы с большим числом колебаний баланса легче поддаются регулировке.

Баланс при большом числе колебаний совершает движение с большей скоростью. Баланс при больших скоростях колебания менее чувствителен к толчкам. Проходя через положение равновесия, быстро движущийся баланс имеет большую кинетическую энергию.

Увеличение числа колебаний баланса имеет и свои недостатки. Большая угловая скорость баланса увеличивает трение, которое для трущихся поверхностей, покрытых смазкой, зависит от скорости. На быстро движущийся баланс также сильно влияет сопротивление воздуха. Таким образом, несмотря на значительную кинетическую энергию, торможение баланса может быть большим.

В часах с большим количеством колебаний баланса возникает потребность в значительной движущей силе, так как энергия, теряющаяся при каждом колебании баланса, довольно значительна. Количество передаваемых импульсов в данный отрезок времени значительно возрастает. В таких часах требуется более сильная пружина хода, увеличивающая износ всей системы зубчатых передач, что заметно сказывается на стабильности регулировки часов.

Большое число колебаний баланса создает довольно значительное трение; в цапфах его оси увеличивается износ, который особенно опасен для триба анкерного колеса.

Между пружиной хода, передающей посредством зубчатой передачи усилие, и регулятором находится спуск, выполняющий в механизме работу по сообщению импульса балансу для поддержания его колебаний.

Анкерные спуски. В карманных и наручных часах, а также в отдельных типах настольных и настенных часов, имеющих баланс в качестве регулятора хода, находят широкое применение различного конструктивного исполнения спуски, в том числе анкерные.

В часах иногда встречается цилиндровый спуск. В настоящее время переносные часы изготовляют преимущественно с анкерными спусками следующих разновидностей:

швейцарский – спусковое колесо имеет на концах своих зубьев импульсную плоскость, импульсную плоскость имеют и налеты анкерной вилки (фиг. 69, а);

английский – спусковое колесо имеет остроконечные зубья, импульс передается только по палете анкерной вилки (фиг. 69, б);

штифтовой – спусковое колесо имеет зуб с импульсной плоскостью. У анкерной вилки вместо палет применены штифты (фиг. 69, в).

Фиг. 69. Типы анкерных спусков.

Анкерное колесо вращается по часовой стрелке. Штифтовой анкерный спуск находит применение в будильниках, настольных и некоторых других часах отечественного производства. В зависимости от калибра часового механизма детали спуска по своим размерам могут быть очень незначительны.

Часовому мастеру необходимо хорошо знать взаимодействие деталей спуска, правила их монтажа, способы регулировки, без чего немыслимо квалифицированное выполнение ремонта часов.

Для ознакомления рассмотрим взаимодействие деталей в устройстве швейцарского анкерного спуска (фиг. 69, а). На оси 1 баланса устанавливают двойной ролик 8 с импульсным камнем (эллипсом), взаимодействующим с анкерной вилкой 7; последняя поворачивается на оси 6 на определенный угол между ограничительными штифтами 2. Всякий раз при перебросе анкерной вилки от одного штифта к другому палеты 3 и 5 освобождают спусковое колесо 4, которое через систему колес механизма находится под воздействием усилия пружины хода (движение происходит по часовой стрелке). С одной стороны анкерная вилка находится под воздействием спускового колеса, а с другой – под воздействием баланса.

Спусковое колесо за два колебания баланса поворачивается на один зуб. Поворачиваясь на один зуб, оно сообщает палетам 3 и 5 импульсы, которые поворачивают анкерную вилку на ее оси. Анкерная вилка, поворачиваясь под воздействием усилия, поступающего от зуба спускового колеса, сообщает импульс эллипсу двойного ролика, осуществляя тем самым поступление энергии к балансу для поддержания его колебаний.

Рассматривая анкерные спуски, можно установить, что они состоят из трех основных узлов: спускового колеса, анкерной вилки и баланса, несущего двойной ролик с эллипсом.

Штифтовой анкерный спуск по своей конструкции несколько отличается от английского и швейцарского спусков. В штифтовом спуске палеты заменены стальными штифтами, двойной ролик отсутствует, а эллипс заменен стальным штифтом, запрессованным в спину обода баланса.

Анкерная вилка – это узел часового механизма, который связывает спусковое колесо и всю колесную систему с узлом баланса.

Часть анкерной вилки, расположенную со стороны спускового колеса и (несущую палеты, называют скобой, часть, находящуюся со стороны двойного ролика и оси баланса, передающую импульс последнему, называют хвостовой частью вилки.

Взаимодействие деталей анкерного спуска со спусковым колесом и балансом оказывает влияние на отсчет времени часовым механизмом и определяет его общее функционирование.

Точность отсчета времени также зависит и от работы регулятора хода, т. е. колебательной системы баланс – спираль. Основные способы (регулировки этой системы изложены при рассмотрении регуляторов хода.

Учитывая, что отечественной часовой промышленностью производятся преимущественно часы с анкерным спуском швейцарского типа, будем его рассматривать как основной.

Рассмотрение анкерного спуска начнем со спускового колеса. Конструктивно оно отличается от колес, применяемых в зубчатых передачах, и имеет совершенно иное назначение. Общий вид спускового колеса швейцарского анкерного спуска показан на фиг. 70, а.

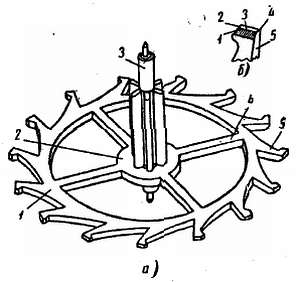

Спусковое колесо 1 ступицей 2 напрессовано на ось триба 3. Колесо имеет спицы 4, обод с зубьями 5. У подавляющего большинства наручных и карманных часов спусковое колесо имеет 15 зубьев. В отдельных типах часов встречаются спусковые колеса с другим числом зубьев.

Форма зуба спускового колеса показана на фиг. 70, б. Он имеет острие 4, пятку 2, плоскость покоя 5, плоскость импульса 3 и фаску 1.

Фиг. 70. Спусковое колесо швейцарского анкерного спуска.

В последние годы отечественной часовой промышленностью спусковые колеса и анкерные вилки изготовляются стальные с соответствующей термообработкой. В часах более раннего выпуска спусковое колесо и анкерная вилка изготовлялись из твердой латуни.

Верхняя плоскость стального спускового колеса полируется, нижняя шлифуется, плоскости покоя и импульса полируются.

Притупление острия и пятки зубьев колеса, а также наличие на них заусенцев не допускается.

К спусковому колесу предъявляются высокие требования; форма всех зубьев должна быть совершенно одинаковой, импульсные плоскости должны находиться на равном расстоянии от центра колеса. Отклонения в размерах и особенно радиальное биение зубьев спускового колеса не допустимы.

Другим узлом спуска является анкерная вилка. В механизмах встречаются спуски, в которых анкерные вилки конструктивно отличаются одна от другой построением скобы. Анкерные вилки можно подразделить на три вида: неравноплечие, равноплечие и смешанные.

В неравноплечей скобе (фиг. 71, а) плоскости покоя палет расположены на одинаковом расстоянии от оси вращения анкерной вилки. Характерной особенностью анкерного спуска с неравноплечей скобой является то, что импульс на выходной палете происходит дальше от линии спуска, чем на входной. Поэтому выходная палета имеет больший угол подъема. Освобождение палеты из-под зуба спускового колеса на обеих палетах происходит при одинаковых условиях. Спуск с неравноплечей скобой требует особо точной наладки.

Равноплечая скоба (фиг. 71, б) характеризуется тем, что середины импульсных плоскостей налет находятся на одинаковом расстоянии от оси вращения анкерной вилки. С каждой стороны линии, разделяющей импульсные поверхности палет, находится половина ее ширины.

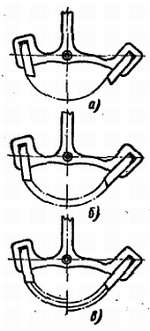

Фиг. 71. Виды скоб анкерных вилок.

Передача импульса при равноплечей скобе одинакова на обеих палетах. Однако расположение плоскостей покоя на разных расстояниях от оси вращения создает неодинаковые условия при освобождении.

Одной из неисправностей спусков, имеющих равноплечую скобу, является заклинивание при освобождении. В целях устранения этого спуск делают более мелким.

Смешанная скоба (фиг. 71, в) имеет те и другие преимущества и недостатки. Плоскость покоя входной палеты находится на одинаковом расстоянии со срединой плоскости импульса выходной палеты. В часах отечественного производства применяются анкерные вилки преимущественно с неравноплечей скобой.

Анкерная вилка, показанная на фиг. 72, а, применяется в часах «Победа», «Москва», «Маяк», «Спортивные», «Молния» и др., а на фиг. 72, б – в часах «Звезда». Последнюю вилку называют боковой. Боковое расположение хвоста вилки вызвано условиями удобства размещения ее в механизме.

В часах «Победа» и др. с прямой вилкой оси баланса анкерной вилки и спускового колеса расположены на одной прямой линии, называемой линией спуска. В часах «Звезда» спусковое колесо смещено в сторону от этой линии. Принцип действия спуска остается неизменным при различных конструкциях вилок. В дальнейшем будем рассматривать анкерный спуск с прямой анкерной вилкой как более распространенный.

Скоба прямой анкерной вилки (фиг. 72, а) состоит из плеч правого 4 и левого 1. Каждое плечо имеет паз для установки палеты. В паз правого плеча устанавливается входная палета 3, в паз левого плеча – выходная палета 2.

Наименование плеч производится при рассмотрении вилки со стороны ее хвостовой части, в которой расположены паз 7, рожки 5, 8 и копье 6. Вилка имеет ось 9. Верхняя плоскость стальных анкерных вилок тщательно полируется. Поверхности паза 7 округлены, как это показано на фиг. 72, в, со тщательным их полированием.

Копье, как правило, изготовляют из твердой латуни и прочно запрессовывают в специальный выступ.

В часах «Победа», «Звезда» и др. конец копья, как правило, заостряется под углом 100°, в часах «Салют» 120°.

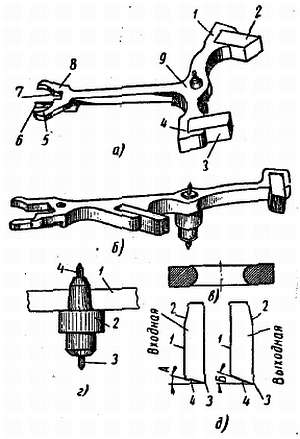

Фиг. 72. Анкерные вилки.

Анкерную вилку 1 напрессовывают на ось до уступа 2 (фиг. 72, г). Цапфами 3 и 4 ось вилки поворачивается в камневых опорах. В некоторых часах ось анкерной вилки не запрессовывают, а соединяют с помощью резьбы. Входная и выходная палеты анкерной вилки показаны на фиг. 72, д, которые имеют плоскости покоя 1, плоскости импульса 4, переднее ребро, образованное плоскостями 1; 4, заднее ребро 3, заходные фаски 2; А и Б – углы наклона плоскостей палет. У входной палеты заходная фаска расположена с левой стороны, у выходной – справа.

Третьим элементом анкерного спуска, устанавливаемым на оси баланса, является двойной ролик с эллипсом. Общий вид двойного ролика с эллипсом показан на фиг. 73, он может быть стальным или латунным.

Фиг. 73. Двойной ролик.

Двойной ролик состоит из большого или импульсного ролика 1, в котором имеется сквозное отверстие для установки эллипса, и малого или предохранительного ролика 2. Импульсный и предохранительный ролики связаны втулкой 5 со сквозным отверстием для насадки на ось баланса. В предохранительном ролике имеется выемка 3 определенного радиуса.

Эллипс 4 устанавливается в импульсном ролике строго перпендикулярно к его плоскости. Эллипс и выемка предохранительного ролика располагаются строго по одной осевой линии. Боковая поверхность предохранительного ролика должна быть чистой; в стальных роликах она полируется.

Запрессованный на ось баланса двойной ролик не должен иметь радиального биения, особенно это относится к предохранительному ролику. Двойной ролик 1, установленный на ось 2 баланса, должен занимать положение, показанное на фиг. 74.

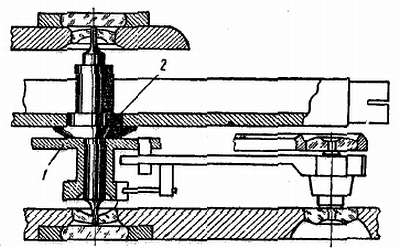

Фиг. 74. Расположение двойного ролика на оси баланса.

В большинстве современных часов с анкерным спуском применяются эллипсы. Изготовляемые из искусственного рубина. Рабочие поверхности эллипса зеркально полированы, торцы шлифуются. Основным размером эллипса является размер той его части, которая входит в паз анкерной вилки.

Рассмотрим принцип работы анкерного спуска и взаимодействие его отдельных элементов с колесной системой и регулятором. На фиг. 75 показаны последовательные фазы работы спуска и взаимные положения отдельных его элементов.

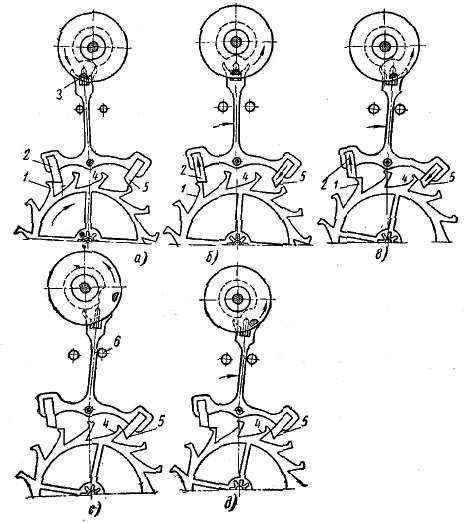

Фиг. 75. Последовательные фазы работы анкерного спуска.

Положение деталей, показанное на фиг. 75, а, примем за исходное. Спусковое колесо под воздействием момента заводной пружины стремится повернуться в направлении, указанном стрелкой. Оси спускового колеса, анкерной вилки и баланса находятся на одной прямой, называемой линией спуска.

Зуб 1 спускового колеса лежит на плоскости покоя входной палеты 2 и перемещаться не может. Вся система зубчатых колес механизма и, следовательно, стрелки в этот момент находятся в состоянии покоя. Эллипс 3 вместе с узлом баланса под воздействием спирали в это время поворачивается в направлении, указанном стрелкой. В следующий момент (фиг. 75, б) эллипс входит в паз анкерной вилки и с большой силой ударяет о стенку паза, поворачивая анкерную вилку в направлении, указанном стрелкой.
