На Курской дуге первыми применили танкетки 312-й роты. В литературе сообщается, что 313 и 314-ю роты радиоуправляемых танков придали 656-му тяжелому противотанковому полку, вооруженному тяжелыми САУ «Элефант» («Фердинанд»), с задачей проделать проходы в минных полях. Четыре машины B-IV 313-й роты подорвались на немецких минах, но еще четыре все же проделали проходы, через которые смогли пройти «Элефанты». Машины 314-й роты также выполнили проходы в минных полях, но саперам, попавшим под артиллерийский огонь, не удалось обозначить эти проходы, и «Элефанты» не могли ими воспользоваться (согласно другой версии, в данном случае использовались «телетанкетки» типа «Голиаф»).

Рисунок из германского «имперского» патента №718880 от 1942 г., выданного доктору Адольфу Бишлагеру, на «наземный минный тральщик с тралящим приспособлением» (катковым противоминным тралом), управляемый по радио со специально оборудованного танка.

Опытный радиоуправляемый «носитель заряда» В-Ill (показан процесс сбрасывания заряда), B-IVa (Sd.Kfz.300) и B-IVc.

Трофейная «телетанкетка» B-IV (Б-4), проходившая испытания на НИБТ Полигоне.

Вполне логично, что в сообщении начальника Главного разведывательного управления командующему БТиМВ от 20 октября 1943 г. «О разработке немцами танков, управляемых по радио» указывалось, что машина «предназначается для разрушения бункеров, проделывания проходов через заграждения и очистки минных полей». В статье подполковника Мировицкого «Немецкий телетанк Б-4 (ФКЛ)», опубликованной в 1944 г., говорилось: «В 1943 г. (в районе Кировограда) в атаке нашей оборонительной полосы участвовало свыше 10 телетанков. Они двигались впереди боевых порядков обычных танков, имея своей целью путем самоподрыва проделать проходы в минных полях. Все машины тогда были подбиты огнем нашей артиллерии еще до выхода их к минным полям. Отмечены также случаи применения немецких телетанков и на других участках фронта».

При взрыве мины под гусеницей танкетки B-IV ее 500-килограммовый заряд детонировал, что, в свою очередь, вызывало детонацию мин в радиусе 15-40 м. Однако чаще танкетки направлялись на огневые точки.

Выпуск следующего радиоуправляемого «тяжелого носителя заряда» Sd.Kfz.304 «Шпрингер», разработанного фирмой NSU, ограничился 50 экземплярами.

В значительно большем количестве выпускались «легкие носители подрывных зарядов» – управляемые по кабелю танкетки «Голиаф». Когда в 1943 г. они появились на фронте, и советские специалисты, и союзники назвали их «противотанковыми торпедами». В отчете, подготовленном НИБТ Полигоном уже в августе 1943 г. по результатам работы группы, выезжавшей на Центральный фронт, «танкетка-торпеда» прямо отнесена к новинкам «противотанковой техники, примененной противником при отступлении на Орловско-Курском направлении против наших танков». В отчете указывалось: «11.7.43. в районе Протасове в период операции 223 т.п. 13 Ар. взрывом танкетки-торпеды был разрушен танк М4-А2 №14 (т.е. средний танк М4А2 «Шерман», поставлявшийся в СССР по ленд-лизу. – Прим.авт.). Кроме того 15.7.43. в районе Протасово в период операции того же 229 т.п. 13 Ар. было обнаружено три танкетки– торпеды, пытавшихся приблизиться к одному из наших танков. После нескольких выстрелов осколочно-фугасными снарядами, две из них оказались подбиты, а третья скрылась во ржи». Следовал вывод: «Танкетка-торпеда в указанном конструктивном исполнении и при данной тактике ее применения не является эффективным средством противотанковой обороны». В том же отчете, кстати, говорилось: «По опросу пленных, у противника имеются также танкетки– торпеды, управляемые по радио, но таковые на Центральном фронте нигде не обнаружены». Однако «Голиафы» также призваны были служить для разведки минных полей и проделывания проходов в заграждениях.

Появились они чуть позже «тяжелых» В-I и В-ll. Заказ на разработку «легкого носителя заряда» Управление вооружений выдало фирме «Боргвард» в конце 1940 г. Машина должна была быть по возможности компактной и недорогой, приводиться в движение электромоторами и нести заряд взрывчатого вещества массой 50 кг – вдесятеро меньше, чем В-II. «Голиаф» модели Sd.Kfz.302 с электроприводом ведущих колес при общей массе 370 кг нес заряд взрывчатого вещества в 60 кг, управлялся по трехжильному кабелю, сматывавшемуся с катушки в кормовой части машины; команда на подрыв заряда также подавалась по кабелю. Бортовая сеть напряжением 24 В включала два 12-вольтовых аккумулятора емкостью 150 Ач, Два электродвигателя «Бош» стартерного типа мощностью по 2,5-4 кВт приводили во вращение каждый – ведущее колесо одного борта.

Танкетка «Голиаф», захваченная советскими войсками в 1943 г.

Управляемая по проводам «телетанкетка» Sd.Kfz.302 «Голиаф», захваченная войсками союзников у Априлии. Италия, 1944 г.

«Голиаф» Sd.Kfz. 303 (Motor-V), захваченный союзниками в июне 1944 г. в зоне высадки «Джуно».

Производство «носителей зарядов» составило по годам

Марка	1942 г.	1943 г.	1944 г.	1945 г.	Всего
«Голиаф» Sd.Kfz.302 (типа Motor-E)	850	1731	69	—	2650
«Голиаф» Sd.Kfz.303 (типа Motor-V)^	—	2112	2694	123	4929
B-IV Sd.Kfz.301	238	651	304	-	1193

Производство этой «телетанкетки» вели фирмы «Боргвард» и «Цюндап». Первую партию из 15 машин построили в апреле 1942 г., а с мая началось их серийное производство. В 1942 г. «Цюндап» была определена основным производителем «Голиафов» и, естественно, провела доработку с учетом своих условий производства. С апреля 1943 г. начался выпуск следующей модели Sd.Kfz.303, отличавшейся установкой 28-сильного карбюраторного двухцилиндрового двухтактного мотоциклетного двигателя «Цюндап» SZ-7 мощностью 12,5 л.с. Танкетка получила защиту спереди в виде бронелиста толщиной 10 мм. При собственной массе около 430 кг она могла нести более мощный заряд ВВ массой 75 (модификация 303а) или 100 кг(ЗОЗЬ). Производство Sd.Kfz.303 продолжалось до января 1945 г. включительно.

«Голиафы» обеих моделей состояли на вооружении отдельных «танко-инженерных» рот (в октябре-декабре 1942 г. сформировали 811, 812,813 и 814-ю роты), а также 600-го моторизованного инженерного батальона «Тайфун», Каждая «танко-инженерная» рота должна была располагать 162 танкетками «Голиаф» и 22 машинами управления Pz.Pi.Wg. (бронетранспортер Sd.Kfz. 251/7). Затем «Голиафы» поставлялись в 627-ю штурмовую инженерную бригаду. Для доставки танкетки на рубеж пуска служила специальная двухколесная тележка: повернув ее дышло вверх, расчет опускал танкетку на грунт, маскировал ее, окапывался и ждал команды на пуск. Пуск по цели производился с дистанции до 650 м. Скорость хода достигала 10-11 км/ч на хорошей дороге, но на местности была значительно ниже.

В операции «Цитадель» под Курском приняли участие 811 и 813-я «танко-инженерные» роты. Эффективность «Голиафов» оказалась невелика: замеченная тихоходная танкетка легко расстреливалась пулеметным огнем, а тянущийся по земле провод перебивался пулями или осколками снарядов; были случаи, когда провод перерубали пехотинцы саперными лопатками. При клиренсе всего 0,16 м танкетка нередко садилась днищем на кочки, камни, пни, и гусеничный обвод, охватывающий корпус, не устранял этого недостатка. Тем не менее, задачи борьбы со стационарными огневыми точками и проделывания проходов в заграждениях с их помощью решать удавалось. При небольших массе и удельном давлении на грунт проделывание проходов в противотанковых минных полях производилось за счет самоподрыва.

На 1 марта 1945 г. в распоряжении вермахта оставалось 2527 танкеток «Голиаф» Sd.Kfz.302, 3797 Sd.Kfz.303, а также 397 B-IV (Sd.Kfz.301, во фронтовых частях насчитывалось только 79 B-IV).

Рисунок из германского «имперского» патента №749380 от 1944 г. на «рунное приспособление для разведки наземных мин» – катковый минный трал в виде тяжелого катка на длинной оси. При вращении рукоятки ось поворачивается вручную в определенном секторе, устройство продвигается вперед на колесном «станке» и протраливает заданную полосу местности. Необходимость в таком «приспособлении» обосновывалась широким применением труднообнаруживаемых мин с деревянным корпусом.

Инженерная бронированная машина SS «Бо Гата», оснащенная огнеметами, роликовыми направляющими для колейного моста и откидным колейным ножевым тралом.

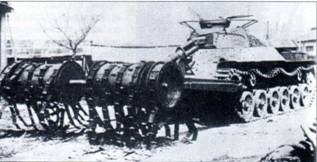

Средний танк Тип 97 «Чи-ха», оборудованный бойковым минным тралом («Танк G»).

Япония

Японцы одними из первых занялись разработкой телеуправляемых танкеток для разведки и преодоления минных полей и доставки подрывных зарядов к фортификационным сооружениям: еще в 1929 г. проходил испытания «телетанк-подрывник», созданный майором Нагаяма на гусеничном шасси малого коммерческого трактора «Фордзон» и известный под обозначением К-2. При массе (с установленным зарядом) до 13 т эта машина имела длину 5,75 м, ширину 2,18 и высоту 2,56 м, защищалась броней толщиной 12-10 мм. Управление «телетанкеткой» – ручное, с передачей команд по радиоканалу. На базе малого танка Тип 97 «Теке» была даже построена радиофицированная машина для управления этими танкетками на поле боя.

В 1930-е гг. работа над телеуправляемыми танкетками была продолжена под руководством генерал-майора Тада, Речь шла о малогабаритных танкетках-носителях подрывного заряда с электродвигателем (танкетка «И-го»), Однако, в отличие от Германии или СССР, до серийных образцов и практического применения в Японии дело не довели (хотя сообщения об опытах с тем же К-2 пресса всего мира комментировала в свое время весьма активно).

На вооружении японской армии в ограниченном количестве состояли гусеничные бронированные универсальные инженерные машины, получившие обозначение «SS»

(«SS II»). Некоторые из них оснащались подъемными ножевыми колейными тралами и при этом могли нести еще два-три огнемета и оборудование для постановки дымовой завесы, что превращало эти машины в средство штурма укрепленных позиций противника, прикрытых минными полями. Те же машины несли на крыше оборудование для перевозки колейного моста.

Отдали дань японцы и бойковым тралам. Несколько средних танков Тип 97 «Чи-ха» были переделаны в танки-тральщики: в носовой части корпуса на длинной раме крепился бойковый трал с цепями, ротор которого проводился во вращение от ведущих колес танка через специальный редуктор – явное влияние американских танков-тральщиков Т4 с бойковыми тралами («Крэб» II). Подъем и опускание рамы производились гидроприводом. Основное вооружение танка при этом сохранялось. В литературе эти танки-тральщики известны как «Танк G».

Литература и источники

1. Бах И.В., Вараксин Ю.Н., Выгодский С.Ю. Зарубежная бронетанковая техника. Кн.2. – М.: «Машиностроение», 1984.

2. Главное автобронетанковое управление. Люди, события, факты в документах 1943-1944. – М.: МО РФ, 2006.

3. Краткое описание и устройство немецкой танкетки– торпеды. – НИБТ Полигон ГБТУ КА, 1943.

4. Немецкий противоминный трал. Выдержки из подлинного документа // Полигон. – 2001, №1(5).

5. Свирин М. Чудовище // М-Хобби. – 1999, №4.

6. Chamberlain P., Ellis С., Batcherol J. Cerman Tanks 1939-1945. – Phoebus Publishing Co, 1975.

7. FossC., MilsomJ., Weeks J., TilotsonG., Ogorkiewicz R. Panzer und andere Kampffahrzeuge von 1916 bis heute. – Koln: Buch undZeitVerlagsgesellschaftmbH, 1978.

8. Hahn F. Waffen und Geheimwaffen des deutschen Heers 1933-1945. – Bohn: Bernard amp; Graefe, 1992.

9. Jentz T.L. Gepanzerte Pionier-Fahrzeuge. Goliath to Raeumer S // Panzer Tracts №14. – Darlington, Maryland: Darlington Productions Inc., 1998.

10. Saito H. Japanese Tanks till 1945. – Tokyo, 1992.

11. Spielberger W.J. Die Panzer-Kampfwagen I und II und ihreAbarten. – Stuttgart: Motorbuch Verlag, 1991.

12. Spielberger W.J. Panzer III and Its Variants // The Spielberger German Armor amp; Military Vehicles Series. Vol.3.

13. Surlemont R. Japanese Armour. – Z amp;M Enterprises, 1976.

14. Weapons of Japanese Military Forcesf 1)/Imperial Army 1937-1945 – Tokyo: DELTA Publishing Co.Ltd, 2001.

15. Патенты:

– GB Patent №576,445 July27, 1942.

– Reichspatentampt №71504712.12.1941.

– Reichspatentampt №715670 05.01.1942.

– Reichspatentampt №718880 23.03.1942.

– Reichspatentampt №749380 07.12.1944.

Отечественные бронированные машины 1945-1965 гг.

М. В. Павлов, кандидат технических наук, старший научный сотрудник

И. В. Павлов, ведущий конструктор

Продолжение. Начало см. в «ТиВ» №5-9,11,12/2008 г., №1-5,7-11/2009 г., №1-12/2010 г. №1-12/2011 г., №1-5,7-9,11-12/2012г.

Помимо серийного производства, результаты отдельных НИОКР, направленных на повышение боевых свойств танка ИС-4 (выполнялись конструкторскими бюро ЧКЗ и Опытного завода № 100 совместно с предприятиями других отраслей промышленности), были воплощены в эскизных и технических проектах или в опытных образцах. Они прошли проверку как на заводских испытаниях, так и на НИИБТ полигоне.

К наиболее интересным работам в направлении повышения огневой мощи танка ИС-4 относилось проектирование строенной установки вооружения.

Первоначально (в 1946 г.) задание на проектирование строенной танковой пулеметно-пушечной установки для тяжелых танков в составе двух пулеметов калибра 7,62 и 14,5 мм и 122-мм пушки ГБТУ ВС выдало заводу №2 им. К.О. Киркижа MB (с 1949 г. – им. В.А. Дегтярева, г. Ковров). Однако ввиду того, что к этому времени ТТТ к установке не были утверждены (в ГАУ не отработали систему 14,5-мм пулемета), завод №2 MB к выполнению технического проекта так и не приступил. При составлении плана НИОКР на 1947 г. эту тему с завода сняли.

В последующем, в соответствии с постановлением Совета Министров СССР Ns935-288 от 9 апреля 1947 г., эта тема была поручена ЧКЗ и велась совместно с конструкторскими бюро ЛКЗ и завода №9 MB (Свердловск, ныне Екатеринбург) применительно ктанку ИС-4. Ведущим инженером по данной теме являлся Г.Н. Рыбин.

Согласно плану работ, срок представления проекта строенной установки 122-мм пушки Д-25Т и пулеметов калибра 14,5 и 7,62 мм на рассмотрение был определен 1 сентября 1947 г., выпуск рабочих чертежей– 15 ноября, а изготовление и завершение испытаний опытных образцов – 30 декабря 1947 г. В процессе разработки и изготовления эта установка вооружения на заводе №9 MB получила наименование Д-35. На основании постановления Совета Министров СССР №2252-935 от 22 июня 1948 г. завод №9 MB изготовил опытный образец Д-35 в октябре 1948 г., однако в ИС-4 строенная система оружия не устанавливалась в связи с большим объемом доработок конструкции самого танка.

Дальнейшие работы по установке Д-35 были прекращены постановлением Совета Министров СССР №4752-1832 от 15 октября 1949 г. (приказ министра транспортного машиностроения №501 от 26 октября 1949г.).

Для снижения вероятности детонации основного боекомплекта при возникновении пожара в боевом отделении танка 12 ноября 1946 г. ГБТУ ВС выдало конструкторским бюро ЧКЗ и ЛКЗ ТТТ на разработку и изготовление опытного образца «мокрой» боеукладки для танков ИС-4, ИС-7 и САУ. Работы по «мокрой» боеукладке для танка ИС-4 развернулись на ЧКЗ в 1947 г. со сроком представления технического проекта к 1 декабря того же года. Руководил этой темой в СКБ-2 С.В. Федоренко. Однако к концу 1947 г. удалось осуществить только подбор и изучение материала по данному вопросу, поэтому срок выполнения перенесли на 1948 г., но затем работы по «мокрой» боеукладке были прекращены.

Параллельно с попытками совершенствования основного вооружения в течение 1946 г. велись работы и по повышению огневой мощи дополнительного оружия. Предполагалось разместить на башне танка ИС-4 зенитную установку 14,5-мм крупнокалиберного пулемета, выполненную по схеме установки 12,7-мм пулемета ДШК. В связи с тем, что ТТТ на зенитнопулеметную установку с 14,5-мм пулеметом ГБТУ ВС направило в адрес ЧКЗ только в ноябре 1946 г., к ее разработке приступили только в декабре.

В процессе выполнения данной работы (руководитель – Г.Н. Рыбин) выявился ряд разногласий, связанных с несоответствием схемы зенитной установки с пулеметом ДШК требованиям, предъявлявшимся к установке 14,5-мм пулемета КПВ (согласно ТТТ, зенитный 14,5-мм пулемет должен был иметь установку турельного типа). Это вызвало необходимость проведения дополнительных исследований по поиску оптимальных конструкторских решений, выполнявшихся силами конструкторской группы станкостроительного отдела ЧКЗ до конца 1948 г. В дальнейшем накопленный опыт широко использовался при создании зенитно-пулеметной установки танка «Объект 265», а затем Т-1 ОМ («Объект 272» и «Объект 734»).

В это же время для танка ИС-4 в СКБ-2 ЧКЗ также под руководством Г.Н. Рыбина выполнили эскизно-технические проекты спаренной зенитной установки 14,5-мм пулеметов КПВ и зенитной установки пулемета КПВ с дистанционным управлением («Объект 708») с подробной разработкой узлов турели 111 -352. Рабочие чертежи погоновтурели даже выдали в производство, но окончательный опытный образец изготовлен не был.

Наряду с совершенствованием вооружения танка планировались изменения и в его прицельном комплексе. Так, в 1947 г. на ЧКЗ под руководством С.В. Федоренко разработали установку перископического прицела для пушки Д-25Т. Монтаж нового прицела для проведения испытаний был выполнен заводом во II-III кварталах 1947 г. Одновременно предусматривалось размещение у командира бинокулярного прибора наблюдения. К сожалению, результат этих работ на сегодняшний день не известен. Очевидно, что данный опыт использовали при создании прицельного комплекса танка Т-10А и его последующих модификаций до Т-10М включительно.

Для обеспечения ведения боевых действий танка ИС-4 в ночных условиях в НИИ-801 МЭП создали и изготовили опытный образец комплекта соответствующего оборудования (договор с Арткомом ГАУ №2-471 от 28 марта 1947 г.), в состав которого входили ночной прицел (приставка) и прибор ночного видения механика-водителя. Испытания опытного образца ночного прицела в ИС-4 прошли на НИИБТ полигоне в апреле 1948 г, Монтаж прибора на машине был выполнен силами полигона.

Танковый ночной прицел (приставка) обеспечивал наводчику (с использованием штатного телескопического прицела ТШ-17 203*

[Закрыть] ) наблюдение за местностью и наводку пушки в цель в ночных условиях. В состав комплекта аппаратуры также входили инфракрасный прожектор, вибропреобразователь и переключатель.

Инфракрасный прицел (приставка) крепился на маске пушки (с помощью втулки, вставленной в увеличенное отверстие для телескопического прицела и приваренной к маске пушки) таким образом, что обеспечивалось совмещение оптических осей приставки и прицела ТШ-17. Благодаря жесткому соединению инфракрасной приставки с маской орудия, положение ее оптической оси относительно оси орудия (и, соответственно, оси телескопического прицела) оставалось неизменным при различных углах наводки.

203*Так указано в отчете по испытаниям. Очевидно, на части танков ИС-4 первых выпусков вместо телескопического прицела ТШ-45 использовался телескопический прицел ТШ-17.

Установка ночного прицела-приставки и инфракрасного прожектора на танке ИС-4. НИИБТ полигон, 1948 г.

Для ведения стрельбы ночью использовалась шкала прицела ТШ-17. Эта возможность обеспечивалась тем, что приставка имела однократное увеличение. Поле зрения приставки равнялось 12", ее длина составляла 426 мм, диаметр входного зрачка – 135 мм, выходного зрачка – 20 мм, а масса -10,7 кг.

В качестве источника питания для электронно-оптического преобразователя приставки применялся высоковольтный вибропреобразователь с выходным напряжением постоянного тока 280-445 В. Первичным источником питания служила бортовая сеть танка напряжением 26 В. Преобразователь располагался в брезентовой укладке, предназначавшейся для патронов ДШК, рядом с электроприводом поворота башни, под распределительным щитком. На крышке вибропреобразователя крепился переключатель.

Для подсветки целей использовался танковый инфракрасный прожектор (диаметр параболического отражателя – 450 мм, мощность лампы – 1000 Вт) со светофильтром (состоял из переднего сплошного купольного стекла и заднего плоского стекла, составленного из секторов – стекло марки КС-13), обеспечивавший видимость таких целей, как танк или автомашина на дистанции 400 м. Корпус прожектора изготавливался из силумина. Наводка прожектора производилась одновременно с пушкой, поскольку прожектор монтировался непосредственно на ее броневой маске (с помощью специальной плиты, болтов и кронштейна, приваривавшегося к маске). Расстояние между прожектором и прицелом равнялось 0,8 м. Крепление прожектора (масса 30 кг) обеспечивало его легкое снятие и возможность транспортировки в рабочем (боевом) положении. В походном положении прожектор перевозился в специальном деревянном ящике. В случае необходимости (при размещении прожектора на маске пушки) он мог закрываться защитным брезентовым чехлом.

Электропровода от переключателя к прожектору и от вибропреобразователя к прицелу (приставке) были проложены в нише башни подлюлькой пушки и выведены наружу через правое отверстие маски пушки (спаренный пулемет ДШК был демонтирован).

Время, необходимое для подготовки аппаратуры к работе (включение и выключение питания с помощью переключателя), составляло 1 -2 с. От начала включения до получения в прицеле изображения требовалось 3-5 с. После выключения питания изображение сохранялось на линзе прицела в течение 5-10 с.

Установка прицела (приставки) и прожектора на танке силами трехчленов экипажа производилась за 3 мин (из-за большой массы прожектора).

Пользование ночным прицелом (приставкой) при отыскании целей и наблюдения за ними было удобным, поскольку не требовало изменения положения наводчика (было таким же, как при использовании прицела ТШ-17). Однако, в связи с тем, что при наличии инфракрасной приставки сетка со шкалами в прицеле ТШ-17 была невидна, требовалась ее постоянная подсветка. Установка угла прицеливания или упреждения по шкале боковых поправок производились также, как при наблюдении через штатный телескопический прицел.

Ночной прицел (приставка) обеспечивал наблюдение за местностью при движении танка по неровной и извилистой дороге со скоростью 7-10 км/ч, а по прямой и ровной дороге-до 12-15 км/ч (несколько ниже, чем при наблюдении непосредственно через прицел ТШ, поскольку поле зрения ночного прицела было на 4° меньше, чем у ТШ).

На испытаниях после пробега 20 км для проверки прочности комплекта инфракрасной аппаратуры произвели 7 выстрелов из пушки. Как при пробеге, так и в ходе стрельбы, никаких изменений в установке прицела (приставки) не обнаружили.

Общий вид комплекта аппаратуры для наблюдения и стрельбы из танков в ночных условиях.

Ночной прицел-приставка в разобранном виде.

Принципиальная схема ночного прицела-приставки.

Установка прибора ночного видения механика-водителя на танке ИС-4. НИИБТ полигон, 1948 г.

При замере предельных дальностей до видимых целей в зимних условиях на снежном покрове через штатный и ночной прицелы такие цели, как танки и автомашины, были видны на дистанции до 100 м, а группа людей-до 70 м. Однако изображения объектов получались нечеткими, расплывчатыми, что не позволяло отличить танк от автомашины. Полученные результаты испытаний не соответствовали заданным ТТТ, согласно которым дальность четкого видения танков, автомашин и других целей должна была составлять не менее 600 м.

По аналогичной схеме был выполнен и ночной прибор наблюдения механика-водителя, который отличался от ночного прицела (приставки) только окулярной частью. Для вождения танка по-походному ночной прибор наблюдения монтировался на кронштейне снаружи танка перед люком механика-водителя. Подсветка местности осуществлялась двумя фарами с инфракрасными фильтрами, которые устанавливались на лобовых скулах корпуса машины.

В связи с неудовлетворительными результатами дальнейшие испытания ночного прицела-приставки и ночного прибора механика-водителя были прекращены.

Для снижения загазованности боевого отделения при стрельбе из пушки Д-25Т и спаренного пулемета ДШК во II-III кварталах 1947 г. в СКБ-2 ЧКЗ под руководством Д.Ф. Скворцова вели работы по изготовлению и испытанию опытного образца компрессора низкого давления, который предназначался для продувки канала ствола пушки после выстрела 204*

[Закрыть]. Но результаты этой работы также не были воплощены в металле.

За небольшой период серийного производства танка ИС-4 работы в направлении повышение защищенности машины в 1948-1949 гг., в основном, были связаны с незначительным увеличением толщины отдельных броневых деталей башни (крышек входных люков с 20 до 30 мм), крыши МТО (планки жалюзи броневых решеток с 20 до 45 мм), усилением крепления нижнего лобового листа и крепления съемных элементов надмоторной крыши.

Кроме того, весной 1948 г. с целью определения защитных свойств различных конструкций экранов и оценки стойкости их креплений, а также всей конструкции в целом, на НИИБТ полигоне с участием представителей ЦНИИ-48 прошли испытания обстрелом макета бортовых проекций корпуса танка ИС-4 кумулятивными гранатами типа «Фаустпатрон» и бронебойными снарядами. Из-за низкой живучести экранов и их креплений испытания были прекращены раньше установленного срока.

Экранированный макет ИС-4, изготовленный Ижорским заводом по чертежам ЦНИИ-48 из катаной брони средней твердости (в соответствии с действовавшими техническими условиями на танковую броню), представлял собой среднюю часть корпуса машины. Макет состоял из бортовых деталей толщиной 160 мм, деталей надкрылков аналогичной толщины, крыши и днища толщиной 30 мм и двух разрезных поперечных перегородок толщиной в верхней части 50 мм, в нижней – 30 мм. Один борт макета был экранирован сплошным листовым экраном толщиной 5 мм, другой – дырчатым листовым экраном аналогичной толщины. При изготовлении экранов использовали броневую сталь марки 2П, обработанную на низкую твердость.

Экранирование выполнили по двум поясам: верхний пояс служил для защиты надкрылка, а нижний – для защиты вертикального бортового листа и частично наклонной части днища (редана). Расстояние от верхнего пояса экранировки до нижней наружной кромки надкрылка равнялось 600 мм, расстояние от нижнего пояса экранировки до вертикального бортового листа – 735 мм.

Верхний и нижний пояса состояли каждый из двух независимых секций. Каждая секция крепилась четырьмя гайками к стойкам поворотных кронштейнов, вставленных в приваренные к надкрылку башмаки. Установка экранировки привела к увеличению общей ширины макета (танка) на 1200 мм.

Как показали результаты испытаний обстрелом, подрыв кумулятивных гранат на основной броне макета (без экрана) толщиной 160 мм, при конструктивных углах 0 и 30° и курсовом угле 90° приводил к ее пробитию. При подрыве кумулятивных гранат на листовых сплошном и дырчатом экранах при курсовом угле 90° при расстоянии 735 мм от основной брони с конструктивным углом 0° (вертикальный борт макета) на основной броне образовывались лишь вмятины. Таким образом, листовые дырчатый и сплошной экраны, располагавшиеся от основной брони на расстоянии 735 мм, обеспечивали защиту основной брони макета от пробития кумулятивными гранатами «Фаустпатрон».

204*Одновременно отрабатывалась конструкция и компрессора высокого давления для зарядки воздушных баллонов системы воздухопуска двигателя.

Состояние экранировки борта макета корпуса танка ИС-4 после подрыва одной кумулятивной гранаты на нижней секции экрана. НИИБТ полигон, 1948 г.

Состояние системы подвески секций экрана на макете корпуса танка ИС-4 после трех подрывов кумулятивных гранат.

Экранировка борта макета корпуса танка ИС-4 дырчатым листовым экраном после трех подрывов кумулятивных гранат.

Общий вид макета корпуса танка ИС-4 после испытаний.

Что касается живучести экранов, то при подрыве кумулятивной гранаты секции сплошного листового экрана разрывались пополам или в них образовывались проломы с разрывами 500x250 мм с прогибом по направлению к основной броне до 200 мм, При этом хвостовики стоек кронштейнов, на которых крепились гайками секции экранов, обрывались или с них срывалась резьба и секции после каждого подрыва гранаты. Причем обрывались крепления не только той секции, на которой осуществлялся подрыв гранаты, но и смежных с ней секций. Одновременно был зафиксирован один случай разрушения стойки кронштейна подвески экрана.

Лучшую стойкость продемонстрировал дырчатый листовой экран. Он полностью разрушался только после трех подрывов кумулятивных гранат. Однако система подвески таких экранов оказалась неудовлетворительной – такой же, как и у сплошных листовых экранов.

При обстреле макета с листовым дырчатым экраном 122-мм бронебойными снарядами с ударной скоростью 700 м/с от одного попадания в надкрылок все башмаки кронштейнов оказались оторванными по сварке от своих опорных планок. При вторичном попадании 122-мм бронебойного снаряда в надкрылок макета сварные швы, соединявшие надкрылок с другими деталями макета, оказались полностью разрушены, а сам надкрылок сброшен на землю.

Несмотря на лучшую живучесть дырчатыхлистовых экранов, экранировка макета корпуса ИС-4 была признана неудовлетворительной, а сам макет испытаний кумулятивными гранатами «Фаустпатрон» не выдержал.

Усиление крепления нижнего лобового листа танка в январе 1949 г. (во исполнение протокола разногласий от 22 декабря 1947 г.) было произведено за счет установки и приварки распорной косынки между нижним лобовым и бортовыми листами в специальной выфрезеровке, выполненной на торцах бортовых листов (а не в притык, как это делалось раньше). Это позволило исключить возможность сдвига распорной косынки во время удара снаряда. Кроме тогр, в СКБ-2 ЧКЗ совместно с заводом №200 разработали вариант усиления броневой защиты места механика-водителя путем использования вместо приваривавшейся отдельной детали лобового листа с выштамповкой под его люк. Однако в серийное производство такой лобовой лист введен не был.

В феврале 1949 г. усилили крепление крышек входных люков башни и улучшили их уплотнение за счет введения уплотнительных буртиков (увеличили их диаметр с 5 до 8 мм), изменения профиля планок ограждения с увеличением площади их перекрытия (с охватом буртика), а также установки дополнительного уплотнения по краям люков под планками ограждения и под петлями (использовали плотно обтягивающие резиновые кольца, которые при закрытом люке заполняли щели между буртиками и планками ограждения). В случае недостаточного уплотнения в местах размещения петель предусмотрели их дополнительное уплотнение за счет резиновых накладок.
