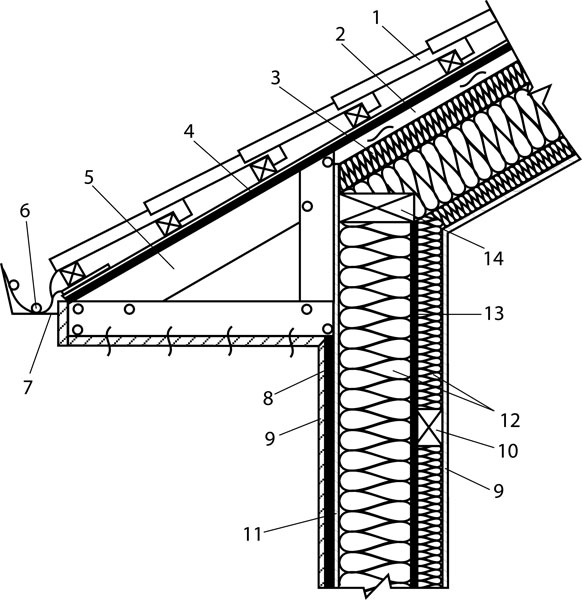

Рисунок 5. Утепление стропильной фермы: 1 – кровельное покрытие, 2 – стропило, 3 – ветроизоляция, 4 – гидроизоляция, 5 – пристропильник, 6 – кабель обогрева потока, 7 – лоток, 8 – вентилируемая воздушная прослойка, 9 – обивка, 10 – регулирующие брусья, 11 – ветроизоляция, 12 – теплоизоляция, 13 – пароизоляция, 14 – брусья каркаса

Стрелки показывают путь, по которому распространяется тепло внутри помещения.

Если мауэрлат не утеплять, то возникает очень мощный мост холода, через который из помещения будет уходить большое количество тепла. Чтобы не допустить этого, утеплитель скатов крыши заворачивают на сам мауэрлат. Его протягивают таким образом, чтобы он доходил до теплоизоляционного слоя наружной стены.

Когда материалы, используемые в качестве утеплителей, соединяют друг с другом, надо очень внимательно следить за тем, чтобы они примыкали как можно более плотно. На этих участках рекомендуется пропустить арматуру или же соорудить армирующую сетку. Их отделывают таким образом, чтобы туда не могла проникнуть дождевая вода. В конструкции скатной крыши участок стыка находится под карнизом. Если же крыша плоская, то от проникновения дождевой воды стыки защищают с помощью жестяных фартуков и уплотняющей ленты из полиуретана (рис. 6).

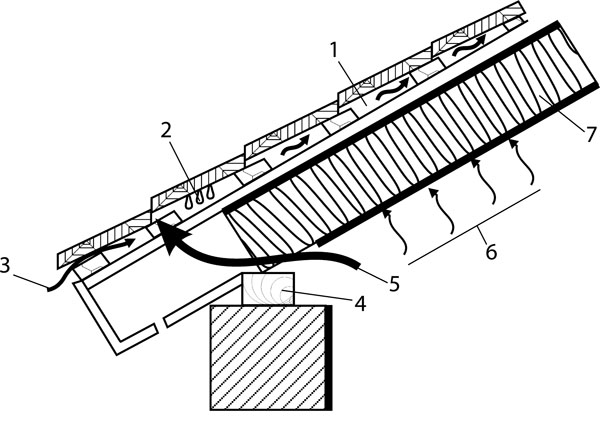

Рисунок 6. Утепление и пароизоляционный слой кровельной конструкции: 1 – вентилируемый зазор, 2 – конденсат, 3 – вентиляция через карнизный свес, 4 – мауэрлат, 5 – теплопотери и выход пара, 6 – испарения из помещения, 7 – утеплитель

Придется принять во внимание, что для создания системы вентиляции при изготовлении утепленной крыши потребуется воздушный зазор. Его ширина будет зависеть от выбранного профиля и материала, из которого выполнена кровля.

Если она сделана из профилированных листов оцинкованной стали, металлочерепицы, глиняной черепицы и прочих материалов волнистого типа, то толщину воздушной прослойки выбирают равную минимум 25 мм на всех участках кровли (рис. 7).

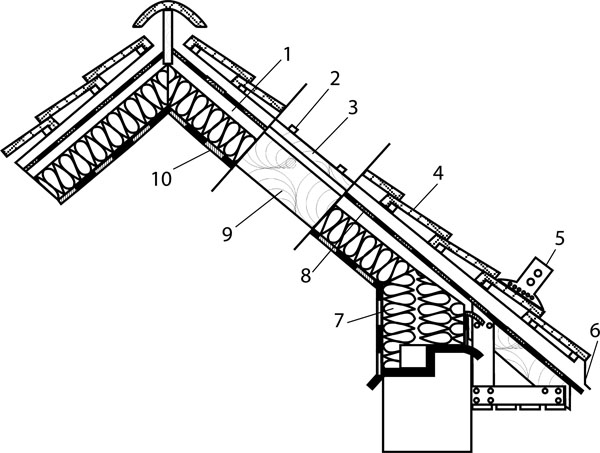

Рисунок 7. Сооружение кровли с паро-, гидроизоляцией и системой подкровельной вентиляции: 1 – вентиляционная щель, 2 – обрешетка, 3 – контробрешетка, 4 – кровельное покрытие, 5 – снегозадержатель, 6 – карнизная планка, 7 – теплоизоляция, 8 – гидроизоляция, 9 – стропильная нога, 10 – пароизоляция

Чтобы в зазоре, предназначенном для создания вентиляционного пространства, воздух свободно мог циркулировать при собственной тяге, отверстия делают на различной высоте. Это позволяет получить перепад давлений. В основании ската выполняют продухи, а вблизи конька кладут специальную вентиляционную черепицу. Если же такой материал отсутствует, то перед установкой конька предусматривают несколько зазоров.

При сооружении теплоизоляционных слоев между стропил лучше всего применять их на всю глубину. Для того чтобы получить максимально возможное сопротивление теплопередаче, теплоизоляционный слой делают толщиной не менее 20 см. Основные нормы, касающиеся теплозащиты ограждающих установок, к которым относятся в том числе и кровли, указаны в строительных нормах и правилах 23-02-2003 «Тепловая защита зданий». В этом нормативном документе приняты во внимание среднегодовая температура и приблизительная продолжительность отопительного сезона в каждом регионе нашей страны.

При разрезании листов минеральной ваты или другого утеплителя на нужные части с каждой стороны надо взять как минимум на 5 см больше необходимого размера – щелей оставаться не должно. Заделывать их монтажной пеной нельзя.

Слой ваты такой толщины может не поместиться между стропилами, которые указаны в проекте. Их можно нарастить, однако существует и иной вариант – соорудить систему двухслойного утепления. В данной конструкции одну часть утепляющего материала кладут между стропил, а другую настилают под ними (рис. 8).

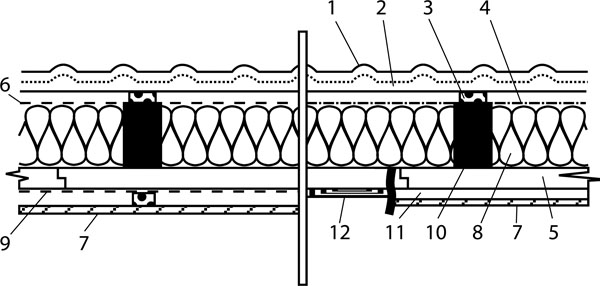

Рисунок 8. Производство системы двухслойного утепления с усиленной конструкцией: 1 – черепица, 2 – утеплитель, 3 – стропила, 4 – пароизоляция, 5 – ветровлагозащитная мембрана, 6 – контробрешетка, 7 – поперечная обрешетка

Чтобы добиться подобного эффекта, необходимо после выполнения основного слоя теплоизоляционного материала снизу к стропилам прикрепить обрешетку и заполнить ее более тонким слоем минеральной ваты. Обычно его толщина не превышает 5 см. При сооружении этого слоя надо перекрыть горизонтальные швы верхнего слоя. За счет этого удается получить прекрасное сопротивление теплопередаче. Дополнительно производят укрывание стропил, чтобы вокруг них не возникало мостиков холода.

В зависимости от используемого теплоизоляционного материала толщина второго слоя будет находиться в промежутке от 3 до 10 см. Дополнительный каркас делают из деревянных брусков, пропитанных антисептическими материалами, или оцинкованных профилей. К стропильным ногам обрешетку прикрепляют оцинкованными шурупами или гвоздями. Когда укладка теплоизоляционных материалов завершена, приступают к креплению плит из гипсокартона либо других облицовочных материалов.

Теплоизоляцию укладывают как выше, так и ниже стропил. При этом особое внимание уделяют качеству соединения отдельных элементов конструкции. Благодаря этому удается обеспечить непрерывность слоя утеплителя, который не даст возможности возникнуть мостикам холода непосредственно под кровельными материалами. Если утеплитель кладут ниже стропил, гидроизоляцию устанавливают поверх стропил. В этом случае отпадает необходимость в изготовлении сплошной деревянной обшивки. Вентиляционный зазор в результате получится на всю толщину стропил (рис. 9).

Однако у данной технологии есть один существенный недостаток, который заключается в сокращении объема мансардного помещения. Гораздо более надежной является система обустройства теплоизоляционного слоя с верхней стороны стропил. Такой способ позволяет надежно защитить практически все конструктивно важные элементы от воздействия атмосферных осадков и перепадов температуры. Теплоизоляцию можно уложить непосредственно на сплошную деревянную обшивку. Это выгодно еще и тем, что открытые стропила можно использовать для дизайна мансардного помещения при его последующей отделке.

Рисунок 9. Кровельная конструкция с вентиляционной системой на всю толщину стропил: 1 – покрытие кровли, 2 – обрешетка, 3 – контробрешетка, 4 – диффузная предохранительная изоляция, 5 – теплоизоляция, 6 – полиэтилен, 7 – листовая обшивка (гипсокартон, дерево), 8 – старая минераловатная теплоизоляция, 9 – паронепроницаемый слой, 10 – стропильная нога, 11 – рейки (крепежный элемент), 12 – листовая обшивка (ламинированный гипсокартон)

Сейчас в качестве гидроизоляционных материалов часто используют полимерно-битумные покрытия, которые производятся в виде рулонно направляемых материалов на основе полиэстера или стеклоткани. Они эффективны, не подвержены гниению и очень прочны.

Ключевым в данном случае является вопрос крепления гидроизоляционных материалов. Сейчас на рынке в продаже имеются специальные теплоизоляционные панели, в которых уже предусмотрены меры по гидроизоляции. Здесь потребуется изготовить лишь один уровень циркуляции воздуха, который будет находиться между теплоизоляционным слоем и кровлей (рис. 10).

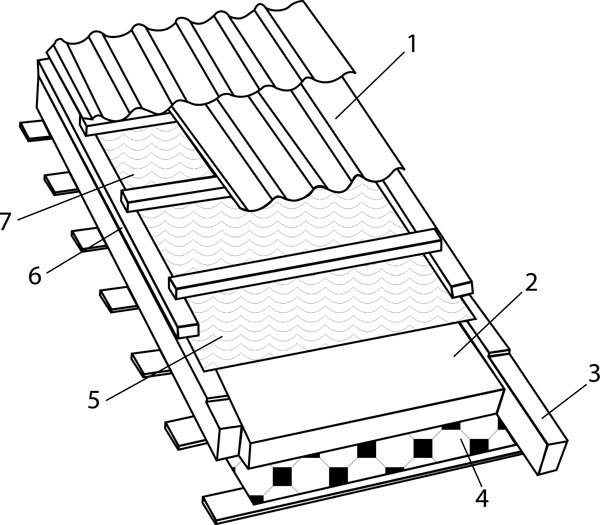

Рисунок 10. Укладка теплоизоляции над стропилами: 1 – деревянная обшивка, 2 – защитный слой, 3 – контробрешетка, 4 – теплоизоляция

Утепление внутреннее

Чтобы вода не проникла под поверхность крыши и нижележащие конструкции строения не намокали, можно применять как стандартную технологию подкровельной гидроизоляции, так и более современную. В первом случае настилают слой водостойкой фанеры или ориентировано-стружечных плит и покрывают их рубероидом. Во втором используют специальную подкровельную пленку. Она значительно дешевле по сравнению со стоимостью изготовления сплошного настила даже тогда, когда будет использоваться наиболее дорогая пленка с высоким показателем паропроницаемости. Еще один важный момент – дощатый настил, покрытый рубероидом, будет иметь массу порядка 15 кг/м², а кровельная пленка весит не больше 20 г/м².

Но паропроницаемая пленка весьма чувствительна к воздействию ультрафиолетовых лучей, поэтому ее категорически запрещается оставлять на длительное время без финишного покрытия, так как всего через пару недель она приходит в негодность.

Вода, попадая на пленку, стекает, не просачиваясь внутрь. При этом обеспечивается различная степень паропроницаемости, сам пар при этом проходит через верхний вентилируемый зазор. Низкая паропроницаемость пленки может достигать порядка 700 г/м². Ее не следует укладывать сразу на утеплитель или же настил из древесины. Это может привести к быстрому отсыреванию материала, который в скором времени придет в негодность.

Пленки с высоким показателем паропроницаемости оснащены перфорацией – небольшими отверстиями в форме воронки, широкой стороной обращенной внутрь мансардного помещения. Подобная пленка не пропускает воду, но не препятствует проникновению через нее пара. Их часто называют мембранами.

Сегодня на рынке строительных материалов предлагают диффузионные и супердиффузионные мембраны, которые в течение суток способны пропускать до 3 л воды с 1 м². Кроме того, есть пленки, чья проницаемость пара стремится к нулю. Их применяют для того, чтобы водяной пар, формирующийся в процессе непосредственной эксплуатации мансардного помещения, не проникал в утеплитель. Стоит отметить, что такую пленку используют в том числе и в стенах, возведенных по каркасной технологии.

Мембраны, помимо паропроницаемости, могут различаться по другим признакам – на растяжение, разрыв, устойчивость к воздействию ультрафиолетовых лучей. Практически все аналогичные материалы сохраняют свои полезные характеристики в температурном диапазоне от –40 до 80 °C. При этом многие из них обработаны веществами, которые увеличивают огнестойкость и стойкость по отношению к истиранию. Это очень важно в случае, когда пленку планируют уложить непосредственно на настил.

Многие отдают предпочтение подкровельным пленкам с дополнительным металлическим покрытием. Они отражают тепловое излучение, за счет чего энергопотребление строения значительно сокращается. Если взять конкретный пример, то пленка с алюминиевым покрытием защитит мансарду от значительного охлаждения в холодное время года, потому что примерно 90 % инфракрасного или теплового излучения будет возвращаться обратно в помещение.

В случае, если полиуретановый функциональный слой на подкровельной мембране также покрыт металлом, можно избежать перегрева помещения в летние месяцы. Такой конструктивный подход позволяет отражать порядка 85 % солнечного излучения. За счет отражающего покрытия мембрана нагревается очень слабо, что значительно увеличивает срок ее службы. Самые хорошие результаты дает использование металлизированных мембран как при создании системы гидроизоляции, так и при возведении пароизоляционного слоя.

Благодаря такой системе можно в несколько раз снизить потребление энергии. Чтобы металлический слой, находящийся на пароизоляционной пленке, мог в течение долгого времени сохранять свою защитную функцию, непосредственно под ним оставляют невентилируемый, полностью изолированный от внешней среды зазор. Стараются добиться, чтобы ни теплоизоляция, ни обшивка мансарды не находились в прямом контакте с отражающей поверхностью мембраны.

Абсолютно все разновидности гидроизоляционных пленок и мембран укладывают горизонтально по направлению от карниза к коньку с небольшим нахлестом (рис. 11).

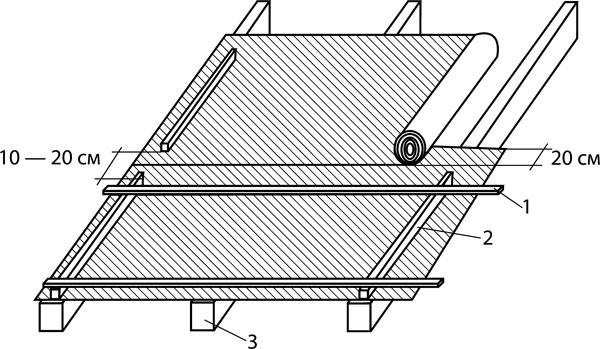

Рисунок 11. Технология настилки гидроизоляционной или пароизоляционной пленки: 1 – обрешетка, 2 – контробрешетка, 3 – стропило

Участки нахлеста обозначены на поверхности пленки специальной полосой, однако размер нахлеста напрямую зависит от уклона крыши. Если он не превышает 21 %, то величина нахлеста составляет 20 см, при показателе от 22 до 30 % – 15 см, если же уклон еще больше, то этот показатель сокращается до 10–12 см. Пленку прикрепляют при помощи специального промышленного степлера. Ее можно крепить оцинкованными гвоздями с широкой шляпкой, а участки нахлеста изолировать особой клейкой лентой.

Пленку раскатывают так, чтобы места нахлеста приходились именно на деревянные элементы, например, на стропила, дистанционные бруски или рейки контр-обрешетки. Если крыша вальмовая или шатровая, то пленку сначала укладывают вдоль оси конька. В случае, когда стропила и обрешетка пропитаны антисептическими составами, то перед креплением пленки необходимо убедиться в том, что пропитка полностью высохла.

Гидроизоляцию можно напылить изнутри кровли, для чего используют пенополиуретан. Это утеплитель, который может служить и гидроизоляцией, поскольку обладает высоким уровнем водостойкости. Этот материал дорог, требует спецоборудования для работы и соответствующих навыков.

Слой гидроизоляции должен несколько выступать за линию стен непосредственно около карниза и свеса крыши над фронтоном, причем выступ составляет минимум 20 см. С торцевой части конструкции пленку, обеспечивающую гидрозащиту строения, выводят по стропилам и закрепляют клейкой лентой. За счет этого вода, попадающая на пленку, покажет, в каком месте кровельные материалы получили повреждение.

Перфорированную пленку укладывают на поверхность крыши таким образом, чтобы перфорация ориентировалась наружу. Если уложить ее неправильной стороной, пленка будет пропускать воздух снаружи и не выпускать его изнутри. Определить правильную сторону очень легко – на ней имеется соответствующая надпись.

Такой материал не натягивают, он должен находиться с небольшим провисанием между стропилами. Величина провисания составляет приблизительно 20–30 мм. Это необходимо для того, чтобы не допустить возникновения натяжения и обрыва пленки, который может быть вызван сильным перепадом температур. Кроме того, из-за перепада влажности и разницы температур стропильная конструкция может немного увеличиться или уменьшиться в размерах. При использовании подобной пленки лучше всего расстояние между стропилами оставлять от 1 до 1,3 м (рис. 12).

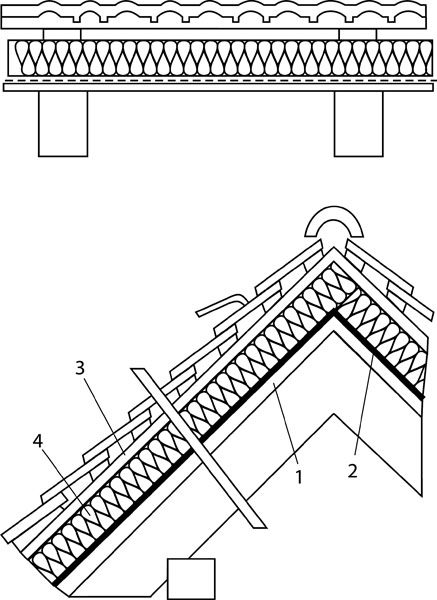

Рисунок 12. Конструкция стропил с укладкой одновременно паро– и теплоизоляционного слоя: 1 – конек, 2 – рейка, 3 – контррейка, 4 – утеплитель, 5 – гидроизоляция, 6 – стропила, 7 – пароизоляция, 8 – внутренняя отделка, 9 – кровельное покрытие

Пленку, не допускающую образования конденсата, допустимо натягивать только в сухую погоду. Работы можно производить после того, как стропильная система крыши полностью собрана и весь утеплитель уложен. Пленку кладут на стропила по направлению от карниза к коньку крыши. Полотна укладывают внахлест так, чтобы впитывающая поверхность была направлена вниз. Для обеспечения нормального проветривания расстояние между нижней поверхностью пленки и утеплителем оставляют от 4 до 6 см. Нижний край пленки настилают таким образом, чтобы стекающая влага свободно уходила в водоотводной желоб.

Поверх пленочного слоя через каждые 10–15 см закрепляют бруски контробрешетки, причем их сечение должно составлять примерно 40 × 25 мм. Их прибивают вдоль стропил гвоздями или приворачивают саморезами. Сверху устанавливают обрешетку, на которую крепят кровельный материал.

Если планируется применение диффузионных мембран с высоким показателем паропроницаемости, то их помещают непосредственно на утеплитель, не продумывая оборудование нижнего зазора. Однако даже в этом случае нахлест полотен должен составлять минимум 20 мм. При этом вентиляционный зазор делают всего один – сверху в пространстве между мембраной и обрешеткой. Укладывают мембрану в строгом соответствии с инструкциями изготовителя. Специально окрашенную сторону кладут к поверхности утеплителя. Монтируют ее степлером и скобами или же гвоздями с оцинкованными шляпками. Стыки склеивают двухсторонней самоклеющейся пленкой, которая по своей структуре напоминает скотч. Используют ее для защиты от возникновения капиллярной влаги.

Диффузионные мембраны бывают объемного типа. Такой материал укладывают параллельно свесу карниза на сплошной настил. По верхней кромке мембрану крепят степлером или гвоздями, однако под скобы или гвозди подкладывают специальную уплотнительную прокладку. Следующую полосу настилают таким образом, чтобы она перекрывала место крепления на 7—10 см. Между собой полотна склеивают при помощи специального клея. Поверх пленки дополнительно наклеивают уплотнитель из пенополиуретана. Основное назначение такой пленки – обеспечение гидроизоляции на участках, где контробрешетка крепится к остальной конструкции.

При любом из рассмотренных способов утепления придется создавать вентиляцию подкровельного пространства. Сделать это довольно просто – достаточно лишь оставить коньковый продух. Чтобы воздух свободно проходил через конек, не давая образовываться там конденсату, гидроизоляцию не доводят до оси конька приблизительно на 5 см.

Если требуется переоборудовать чердак в мансарду, зачастую становится ясно, что гидроизоляционная мембрана, находящаяся непосредственно под кровлей, имеет высокий показатель паропроницаемости или же получила серьезные повреждения в процессе установки на окончательное место. Она пришла в негодность и более не способна обеспечить должный уровень защиты от влаги. Поэтому ее придется менять на новую. Однако сегодня появилась технология, позволяющая произвести замену, не разбирая при этом кровельное покрытие. Заменить можно мембрану изнутри мансарды между стропилами или же расположить гидро– и пароизоляцию под стропилами.

При установке материала между стропилами полотна новой мембраны закрепляют на стропилах и дополнительно прибивают деревянными планками. Между мембраной и обрешеткой, на которой находится кровельное покрытие, устанавливают дистанционные элементы, в качестве которых обычно выступают поливинилхлоридные трубки. Удобнее устанавливать их между каждой парой стропил, помещая приблизительно в центре. За счет этих дистанционных элементов мембрана натягивается таким образом, что на ее поверхности между стропилами образуется небольшой желоб. По нему и будет отводиться скапливающаяся влага. Он находится в центре, а не на участках, где новая мембрана примыкает к стропилам.

Подобный эффект возникает, если утеплитель, находящийся между стропил, надавливает на мембрану и изгибает ее по направлению к обрешетке. Необходимо так разработать систему отвода воды, чтобы она уходила за пределы строения. Для этого нужно тщательно подходить к выбору технологии установки мембраны неподалеку от водостока и карнизного свеса.

Такая укладка выполняется по нескольким основным технологиям:

• с обратной стороны ветровой доски прикрепляют дополнительный карнизный элемент, выполненный из жести. По его поверхности выпускают новую мембрану;

• ветровую доску закрепляют ниже, а над ней выводят новую мембрану, которую направляют непосредственно к водосточному желобу;

• над стропилами за софитом устанавливают дополнительный желоб, который отводит влагу с только что установленной мембраны (рис. 13).

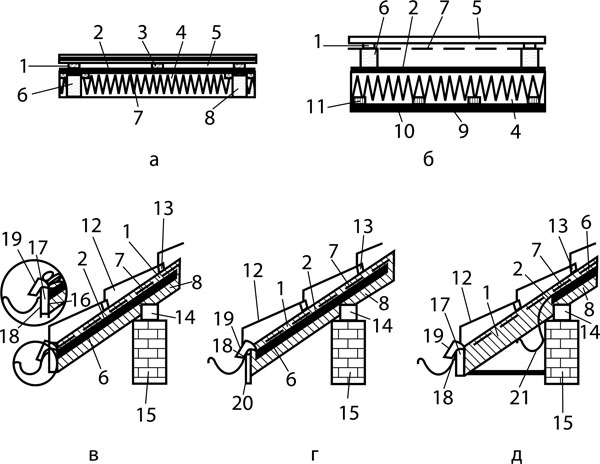

Рисунок 13. Установка новой мембраны без разборки кровельного покрытия: а) мембрана между стропильными ногами, б) мембрана под стропилами, в) дополнительная планка карниза под ветровой доской, г) пониженная ветровая доска, д) дополнительный желоб; 1 – рейка контр-обрешетки, 2 – новая мембрана, 3 – дистанционный элемент, 4 – теплоизоляция, 5 – рейка обрешетки, 6 – планка, 7 – старая пленка, 8 – стропильная нога, 9 – пароизоляция, 10 – облицовка, 11 – каркас для облицовки, пришитый к балкам, 12 – кровельное покрытие, 13 – рейка обрешетки, 14 – мауэрлат, 15 – наружная стена, 16 – дополнительный жестяной карнизный элемент, 17 – ветровая доска, 18 – жестяной карнизный элемент, находящийся поверх ветровой доски под желобом, 19 – жестяной карнизный элемент, установленный по самому краю ската над желобом, 20 – пониженная ветровая доска, 21 – дополнительный желоб

Некоторые особенности утепления мансардного помещения

Ни для кого не секрет, что чердачное помещение расходует тепло значительно интенсивнее по сравнению с обычными комнатами. Это связано с тем, что оно имеет значительную площадь соприкосновения с внешней средой. Именно по этой причине при сооружении мансарды одну из главных ролей играет обеспечение тщательного утепления. Чтобы теплоизоляция мансарды получилась максимально эффективной и долговечной, необходимо соблюдать условия:

• обязательный утепляющий контур по всему периметру помещения;

• создание надежного слоя паро– и гидроизоляции с обязательной его вентиляцией, чтобы не допустить скапливания там влаги и образования конденсата.

Если при проектировании строения сразу закладывают мансардный этаж, то все работы, связанные с его утеплением, находятся в самом проекте. В случае, когда чердачное помещение переделывается в мансарду, зачастую приходится снимать кровельное покрытие, убирать старый утеплитель, находящийся непосредственно на полу чердака. Такое конструктивное решение позволяет в значительной степени увеличить объем помещения, в частности, его высоту.

Стропила в данном случае можно не менять, если они сохранили свои основные технические характеристики. К ним сразу прибивают контробрешетку, на которую укладывают гидроизоляционную пленку. С ее помощью не только утепляют кровлю и стены конструкции, но и создают дополнительный слой защиты от влаги. Если это сделано надежно и качественно, то утеплять мансарду изнутри можно в любое время года.

В связи с тем, что потолок мансарды является одновременно крышей здания, то в зависимости от особенностей стропильных конструкций планировка мансардного помещения может в значительной степени отличаться от планировки этажей, расположенных ниже. Стены конструкции, в отличие от нижних этажей, находятся не на одной плоскости с наружной стеной, а немного сдвинуты внутрь (рис. 14).

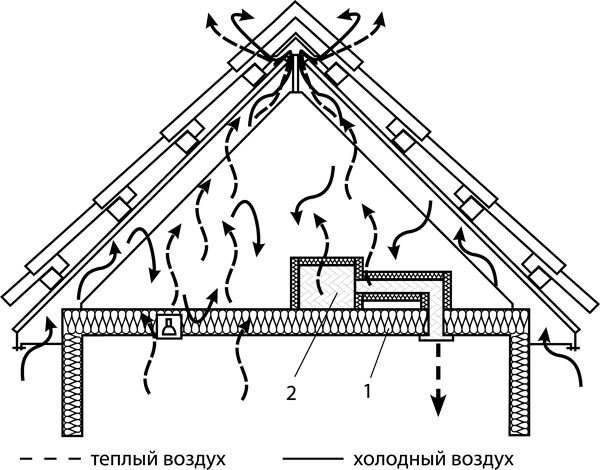

Рисунок 14. Теплообмен в мансардном помещении: 1 – утеплитель, 2 – система отопления

Стоит отметить, что минимальная высота стен в мансарде составляет 80 см. Удобнее всего их возводить из деревянного каркаса, который крепится на перекрытие. С наружной стороны стены обшивают специальной водостойкой фанерой или ориентированно-стружечными плитами. Изнутри каркас дополнительно утепляют и закрывают пароизоляционным слоем.

При выполнении данных работ обязательно обращают внимание на то, что участок, находящийся между стеной мансарды и каркасом строения, будет располагаться за пределами отапливаемого контура. По этой причине теплоизоляцию перекрытия (чердачного пола) оставляют или делают заново. Однако здесь существует один важный нюанс – теплоизоляция мансардного пола должна соединяться с теплоизоляцией мансардных стен, чтобы в итоге получился непрерывный слой. С его помощью удастся избежать образования мостиков холода.

Существует три варианта утепления кровли: поверх каркаса, внутри каркаса и каркас внутри теплоизоляции. В последнем случае каркас не должен быть металлическим, иначе образуется конденсат, а деревянные стропила должны быть больше толщины утеплителя для обеспечения циркуляции воздуха.

Так как утепляется жилое помещение, то совместно с теплопроводностью и плотностью теплоизоляционного слоя нужно принимать во внимание паропроницаемость и пожаробезопасность всей конструкции. По мнению специалистов, наиболее выгодным вариантом теплого контура для конструкций, не несущих значительной дополнительной нагрузки, являются плиты из каменной ваты, плотность которых не слишком высока и находится в промежутке от 30 до 40 кг/м³.

Этот материал не горючий и хорошо пропускает через себя влагу, при этом не поглощая ее. Также он обладает прекрасной устойчивостью к деформации. Все эти полезные свойства могут гарантировать, что данный утеплитель будет в течение долгого времени сохранять свои полезные характеристики.

Однако плиты, изготовленные из пенополистирола, не слишком подходят для утепления мансардного помещения. Этот материал совсем не пропускает водяной пар и способен к возгоранию. Если вместо них взять стекловолокно, то таких неприятностей можно избежать, но оно способно деформироваться даже при отсутствии внешней нагрузки, следовательно, теплоизоляционные характеристики с течением времени будут становиться все хуже.

Вопрос теплоизоляции кровли был рассмотрен раньше, однако следует вспомнить о том, что тепло уходит не только через скаты крыши, но и через фронтоны, расположенные с торцевых частей здания, поэтому делать теплоизоляцию придется по всему контуру данной конструкции. Теплоизоляционный слой в этом случае можно сделать несколькими способами. Наиболее эффективным методом утепления здания является расположение теплоизолирующих материалов снаружи, если это позволяет сделать конструкция, когда дом выполнен из кирпича, пенобетона, бруса или бревна. К примеру, если фасад здания будет покрыт штукатурной системой теплоизоляции, то ее надо нанести и на фронтонные части конструкции. За счет такого решения и сам дом, и мансардный этаж будут закрыты непрерывным теплоизоляционным слоем. Утеплитель можно прокладывать между несущими стенами и декоративным слоем, например, деревянной вагонкой, специальным облегченным утепляющим кирпичом или сайдингом.

Но если дом построен из каркасных конструкций, в основе которых находится деревянный брус или оцинкованный профиль, снаружи обшитых различными материалами, то в этом случае теплоизоляционный слой изготавливают по той же технологии, как и при создании теплого контура для обыкновенного каркасного перекрытия.

Плиты утеплителя помещают между брусьями или профилем, выполненным из металла. С наружной стороны укладывают слой гидро– и ветрозащиты. Если толщина каркасных стен меньше слоя утеплителя, то ее увеличивают при помощи дополнительных вставок из бруса. После того как утеплитель проложен, поверхность фронтона дополнительно закрывают пароизоляционной пленкой, которую закрепляют на каркасе при помощи скоб. Необходимо сделать так, чтобы пароизоляционный слой, расположенный на фронтоне и скатах крыши, получился непрерывным. Это делают по линиям, по которым сопрягаются поверхности. Полотнища пароизоляционного слоя укладывают внахлест и дополнительно закрепляют скотчем.

Для создания слоя пароизоляции лучше подойдет фольгированный пароизолирующий материал, продающийся в рулонах. Закрепляют его таким образом, чтобы слой фольги был направлен внутрь помещения. В этом случае мансарда будет иметь еще одну теплоотражающую мембрану, что позволит максимально снизить потери тепла в мансардном помещении.

Эту мембрану закрепляют на каркасе фронтона и крыши при помощи специальных брусков, которые будут использоваться для дальнейшей внутренней отделки помещения. С помощью брусков каркаса можно получить нужный просвет между декоративной обшивкой и фольгой. Он будет выполнять очень важную функцию: служить для образования дополнительного эффекта теплоотражения. Если крепить обшивку непосредственно к фольге, то материал лишится такой способности и станет лишь пароизолятором.

Когда кровля изнутри будет утеплена, приступают к установке кровельных материалов. Снаружи крыши непосредственно на слой гидроизоляции прикрепляют контробрешетку. Под прямым углом к ней закрепляют саму обрешетку, на которую и укладывают кровельный материал. Стоит отметить, что обрешетка бывает сплошной и выполненной из деревянных реек, находящихся друг от друга на определенном расстоянии. Это напрямую зависит от используемого кровельного материала, который укладывают на основание строго по инструкции.

Как уже упоминалось выше, сделать из чердачного помещения мансарду возможно даже без снятия крыши. Работы, связанные с возведением стен, созданием теплоизоляционного и пароизоляционного слоев, можно провести не снимая старую кровлю. Главное, чтобы она была в хорошем состоянии. Но при обустройстве мансардного помещения без снятия кровли нет гарантии сохранности имеющихся конструкций от появления разного рода протечек, причем будет весьма проблематично определить их местонахождение.

Несколько лет назад появилась новая технология, позволяющая устроить под кровлей дополнительный теплоизоляционный слой при помощи блоков из модифицированного пенополиуретана. Конструкция получается монолитной и бесшовной, кроме того, этот материал имеет прекрасные гидроизоляционные характеристики. При выполнении ремонтных работ на старой кровле данный метод позволяет избежать демонтажа, что приведет к сокращению сроков ремонта.

При самостоятельном утеплении мансардного помещения многие не принимают во внимание тот факт, что теплыми должны быть и полы в мансарде, особенно если для обогрева используется современная система теплых полов. Дело в том, что под потолком этажа, находящегося под мансардой, температура воздуха будет значительно ниже, чем в районе пола.

Утеплять полы в мансардном помещении можно двумя основными способами. При первом на пол укладывают систему лаг, чья толщина соответствует толщине настилаемого утеплителя. Поверх кладут чистый пол. При втором способе поднимать чистовой пол не придется, надо будет только постелить на пол ковровое покрытие высокого качества. Выбор того или иного способа во многом зависит от теплоизоляции всего строения и тех требований, которые предъявляются к температурному режиму самой мансарды.

Еще одним источником теплопотерь являются окна и рамы, поэтому их утеплению необходимо уделить пристальное внимание. При переоборудовании чердака в мансарду протягивать туда водяное радиаторное отопление с нижних этажей не всегда удобно и выгодно. Если площадь помещения невелика, а система теплоизоляции не имеет недостатков, достаточно установить пару электрообогревателей или несколько панелей инфракрасного пола.

Обустройство стен

Большое количество потерь тепла приходится на наружные стены строения. С мансардой все гораздо сложнее – стены здесь теряют не такое количество теплоты, сколько проходит через кровлю, тем не менее даже в этом случае через них уходит примерно 30 % всего вырабатываемого в помещении тепла. Кроме того, во фронтонных частях конструкции расположены окна, которые в несколько раз слабее сопротивляются теплопередаче, нежели сами стены. Получается, что окна теряют еще порядка 20–30 % всего тепла. К сожалению, выстроить мансарду, которая совсем не будет терять тепло, не представляется возможным, однако потери можно свести к определенному минимуму. Этого возможно добиться сокращением периметра наружных стен, но для этого придется менять всю архитектуру мансардного помещения. Но гораздо проще грамотно утеплить все стены.

Утепление стен, пароизоляция
