4.7. Команда Table (Таблица)

Добавим в чертеж таблицу. Для этого используем команду Table (Таблица).

Существуют следующие пути вызова команды:

• ввести команду TABLE в командную строку и нажать Enter;

• на панели Annotation (Аннотация) вкладки Home (Главная) ленты выбрать команду Table (Таблица)

• использовать браузер-меню: Draw ► Table (Рисование ► Таблица);

• выбрать команду Table (Таблица) на панели инструментов Draw (Рисование), если данная панель инструментов отображается (о том, как включить панель инструментов, см. раздел 1.5 «Панели инструментов»).

1. В выпадающем списке Layer Control (Управление слоем) панели Layers (Слои) вкладки Home (Главная) ленты выберите слой Text.

2. На панели Annotation (Аннотация) вкладки Home (Главная) ленты выберите команду Table (Таблица)

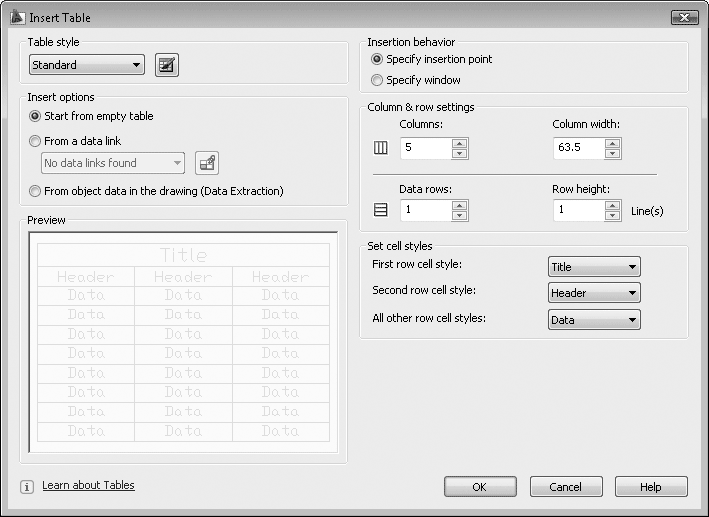

Откроется диалог Insert Table (Вставить таблицу) (рис. 4.10).

Рис. 4.10. Диалог Insert Table (Вставить таблицу)

3. В группе элементов Column & row settings (Настройки колонок и строк) укажите число колонок в поле Columns (Колонки), равное 2.

4. В поле Column width (Ширина колонки) введите значение 40.

5. В поле Data rows (Строки данных) введите число строк с данными в таблице – 4.

6. Из выпадающего списка First row cell style (Стиль первой строки) выберите значение Header (Заголовки).

7. Из выпадающего списка Second row cell style (Стиль второй строки) выберите значение Data (Данные).

Вы можете видеть в области Preview (Предварительный просмотр), как будет выглядеть таблица.

8. Нажмите кнопку OK.

Диалог закроется, а рядом с курсором появится эскиз таблицы.

9. Щелчком мыши укажите точку левого верхнего угла таблицы так, чтобы таблица находилась ниже выполненного чертежа детали.

После того как таблица будет добавлена, она автоматически переходит в режим редактирования. Курсор установлен в первое поле первой строки, а также появляется диалог Text Formatting (Форматирование текста) (рис. 4.11).

Рис. 4.11. Диалог Text Formatting (Форматирование текста)

10. Из первого выпадающего списка диалога Text Formatting (Форматирование текста) выберите стиль шрифта A3.5.

11. Введите текст «Обозначение».

12. Нажмите кнопку TAB, чтобы перейти к следующей ячейке.

13. Из первого выпадающего списка диалога Text Formatting (Форматирование текста) выберите стиль шрифта A3.5.

14. Введите текст «Ь».

15. Нажмите кнопку TAB, чтобы перейти к следующей ячейке.

16. Из первого выпадающего списка диалога Text Formatting (Форматирование текста) выберите стиль шрифта A3.5.

17. Введите текст «AHVB. 112.03.1».

18. Нажмите кнопку TAB, чтобы перейти к следующей ячейке.

19. Из первого выпадающего списка диалога Text Formatting (Форматирование текста) выберите стиль шрифта A3.5.

20. Щелкните по кнопке Text Justification (Выравнивание текста). Откроется список вариантов выравнивания (рис. 4.12).

Рис. 4.12. Меню кнопки Text Justification (Выравнивание текста)

21. Выберите выравнивание Middle Center (По центру).

22. Введите текст «12.7».

23. Заполните подобным образом остальные строки таблицы (рис. 4.13).

Рис. 4.13. Заполненная таблица

24. Для выхода из режима редактирования щелкните мышью по рабочей области вне таблицы.

Совет

Для перехода в режим редактирования ячейки существующей таблицы необходимо дважды щелкнуть по ячейке таблицы.

4.8. Команда Single Line Text (Однострочный текст)

Команда Single Line Text (Однострочный текст) используется для нанесения однострочных текстов на чертежах.

Существуют следующие пути вызова команды:

• ввести команду TEXT в командную строку и нажать Enter;

• на панели Annotation (Аннотация) вкладки Home (Главная) ленты выбрать команду Single Line Text (Однострочный текст)

• использовать браузер-меню: Draw ► Text ► Single Line Text (Рисование ► Текст ► Однострочный текст).

Мы уже пользовались этой командой при создании основной надписи, а теперь с ее помощью заполним основную надпись.

1. На панели Annotation (Аннотация) вкладки Home (Главная) ленты выберите инструмент Single Line Text (Однострочный текст)

2. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

3. Выберите в меню пункт Justify (Выравнивание). Откроется список опций выравнивания.

Существуют следующие варианты выравнивания:

• Align (Выровнять) – используется, если необходимо разместить текст между двумя заданными точками. Дополнительно инициируется запрос о координатах этих точек. Высота и ширина символов определяются системой так, чтобы весь текст разместился между указанными точками;

• Fit (Подогнать) – используется, если необходимо разместить текст фиксированной высоты между двумя заданными точками. При выборе этой опции подгоняется только ширина символов, а высота задается пользователем;

• Center (Центрировать) – используется, если необходимо отцентрировать текстовую строку относительно указанной точки. Дополнительно будет инициирован запрос о координатах этой точки;

• Middle (Середина) – аналогично опции Center (Центрировать), но центрирование происходит и по вертикали;

• Right (Справа) – используется для выравнивания справа по указанной точке;

• TL – выравнивание вверх влево;

• TC – выравнивание вверх по центру;

• TR – выравнивание вверх вправо;

• ML – выравнивание посередине влево;

• MC – выравнивание посередине по вертикали и горизонтали;

• MR – выравнивание посередине вправо;

• BL – выравнивание вниз влево;

• BC – выравнивание вниз по центру;

• BR – выравнивание вниз вправо.

4. Щелкните по опции MC, чтобы выбрать выравнивание по центру по вертикали и горизонтали.

5. Установите курсор в середину поля напротив «Разраб.» и щелкните кнопкой.

6. Введите с клавиатуры 0, чтобы указать, что угол наклона направляющей текста отсутствует, и нажмите клавишу Enter.

7. Введите свою фамилию, например «Иванов».

8. После ввода текста щелкните вне поля ввода, после чего нажмите клавишу Enter.

9. Нажмите Enter, чтобы повторить команду.

10. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

11. Выберите в меню пункт Justify (Выравнивание). Откроется список опций выравнивания.

12. Щелкните по опции ML, чтобы выбрать выравнивание посередине влево.

13. Установите курсор в поле «Листов» после существующей надписи и щелкните кнопкой.

14. Введите с клавиатуры 0, чтобы указать, что угол наклона направляющей текста отсутствует, и нажмите клавишу Enter.

15. Введите количество листов 1.

16. После ввода текста щелкните вне поля ввода, после чего нажмите клавишу Enter.

До сих пор мы создавали текст только в одном стиле А2.5, установленном нами в качестве текущего. Для создания следующих надписей нам потребуется изменять стиль текста.

1. Нажмите Enter, чтобы повторить команду.

2. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

3. Выберите в меню пункт Style (Стиль).

4. Введите с клавиатуры название стиля А3.5 и нажмите Enter.

5. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

6. Выберите в меню пункт Justify (Выравнивание). Откроется список опций выравнивания.

7. Щелкните по опции MC, чтобы выбрать выравнивание по центру по вертикали и горизонтали.

8. Установите курсор в середину поля указания материала и щелкните кнопкой.

9. Введите с клавиатуры 0, чтобы указать, что угол наклона направляющей текста отсутствует, и нажмите клавишу Enter.

10. Введите следующий текст: «Сталь 40Х13 ГОСТ 5632-72».

11. После ввода текста щелкните вне поля ввода, после чего нажмите клавишу Enter.

12. Нажмите Enter, чтобы повторить команду.

13. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

14. Выберите в меню пункт Style (Стиль).

15. Введите с клавиатуры название стиля А5 и нажмите Enter.

16. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

17. Выберите в меню пункт Justify (Выравнивание). Откроется список опций выравнивания.

18. Щелкните по опции MC, чтобы выбрать выравнивание по центру по вертикали и горизонтали.

19. Установите курсор в середину поля названия детали и щелкните кнопкой.

20. Введите с клавиатуры 0, чтобы указать, что угол наклона направляющей текста отсутствует, и нажмите клавишу Enter.

21. Введите следующий текст: «Ролик».

22. После ввода текста щелкните вне поля ввода, после чего нажмите клавишу Enter.

Заполним поле названия чертежа и поле масштаба.

1. Нажмите Enter, чтобы повторить команду.

2. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

3. Выберите в меню пункт Style (Стиль).

4. Введите с клавиатуры название стиля А7 и нажмите Enter.

5. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

6. Выберите в меню пункт Justify (Выравнивание). Откроется список опций выравнивания.

7. Щелкните по опции MC, чтобы выбрать выравнивание по центру по вертикали и горизонтали.

8. Установите курсор в середину поля названия чертежа и щелкните кнопкой.

10. Введите следующий текст: «AHM3. 112.03.01».

11. После ввода текста щелкните вне поля ввода, после чего нажмите клавишу Enter.

12. Нажмите Enter, чтобы повторить команду.

13. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

14. Выберите в меню пункт Style (Стиль).

15. Введите с клавиатуры название стиля А5 и нажмите Enter.

16. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

17. Выберите в меню пункт Justify (Выравнивание). Откроется список опций выравнивания.

18. Щелкните по опции MC, чтобы выбрать выравнивание по центру по вертикали и горизонтали.

19. Установите курсор в середину поля масштаба и щелкните кнопкой.

21. Введите следующий текст: «2:1».

22. После ввода текста щелкните вне поля ввода, после чего нажмите клавишу Enter.

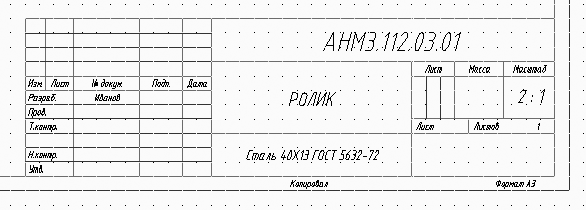

Рис. 4.14. Заполненная основная надпись

Теперь заполним верхнее поле названия чертежа.

1. Нажмите Enter, чтобы повторить команду.

2. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

3. Выберите в меню пункт Style (Стиль).

4. Введите с клавиатуры название стиля А7 и нажмите Enter.

5. Нажмите клавишу ↓. Откроется меню опций команды Single Line Text (Текст одной строкой).

6. Выберите в меню пункт Justify (Выравнивание). Откроется список опций выравнивания.

7. Щелкните по опции MC, чтобы выбрать выравнивание по центру по вертикали и горизонтали.

8. Установите курсор в середину поля масштаба и щелкните кнопкой.

9. Введите с клавиатуры 180, чтобы указать, что текст должен быть перевернут, и нажмите клавишу Enter.

10. Введите следующий текст: «AHM3. 112.03.01».

11. После ввода текста щелкните вне поля ввода, после чего нажмите клавишу Enter.

Рис. 4.15. Верхнее поле названия чертежа

4.9. Команда Multiline Text (Многострочный текст)

Команда Multiline Text (Многострочный текст) используется для нанесения многострочных текстов на чертежах.

Существуют следующие пути вызова команды:

• ввести команду MTEXT в командную строку и нажать Enter;

• на панели Annotation (Аннотация) вкладки Home (Главная) ленты выбрать команду Multiline Text (Многострочный текст)

• использовать браузер-меню: Draw ► Text ► Multiline Text (Рисование ► Текст ► Многострочный текст);

• выбрать команду Multiline Text (Многострочный текст) на панели инструментов Draw (Рисование), если данная панель инструментов отображается (о том, как включить панель инструментов, см. раздел 1.5 «Панели инструментов»).

Используем данную команду для добавления примечаний к чертежу.

1. На панели Annotation (Аннотация) вкладки Home (Главная) ленты выберите инструмент Text Style (Стиль текста)

Откроется диалог Text Style (Стиль текста).

2. Установите текущий стиль A3.5 и нажмите Close (Закрыть).

3. На панели Annotation (Аннотация) вкладки Home (Главная) ленты выберите инструмент Multiline Text (Многострочный текст)

Текст, создаваемый инструментом Multiline Text (Многострочный текст), вписывается в указанный пользователем прямоугольник.

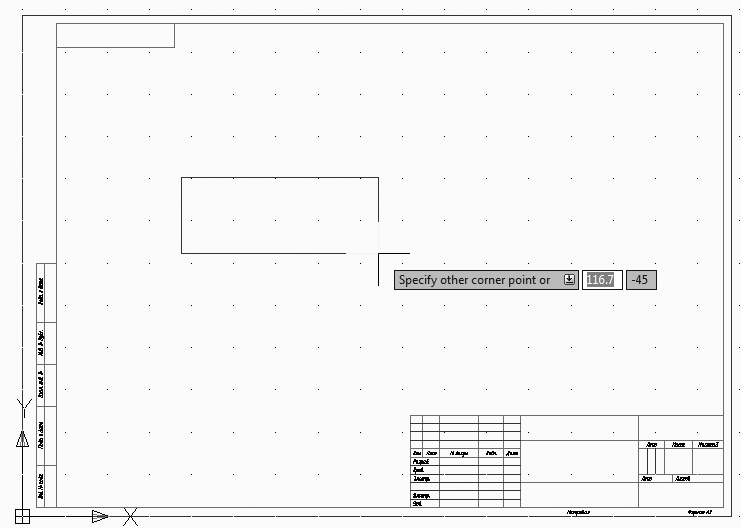

4. Щелкните мышью по левому верхнему углу воображаемого прямоугольника.

5. Щелкните мышью по правому нижнему углу воображаемого прямоугольника.

Система перейдет в режим редактирования текста.

На ленте при этом появится новая вкладка Multiline Text (Многострочный текст) (рис. 4.16).

Рис. 4.16. Вкладка Multiline Text (Многострочный текст)

Вкладка содержит следующие панели:

• Style (Стиль) с единственной опцией управления стилями;

• Formatting (Форматирование) с опциями жирного шрифта, курсива, подчеркнутого или надчеркнутого шрифтов;

• Paragraph (Абзац) – содержит команду Justification (Выравнивание), по щелчку на которой раскрывается уже знакомое вам меню выбора опций выравнивания. Также содержит прочие опции оформления абзаца;

• Insert (Вставка) – содержит команду вставки символа, а также команды вставки полей и колонок;

• Options (Опции) – содержит следующие команды:

– Find & Replace (Найти и заменить) – команда поиска или поиска и замены слова или фразы в тексте;

– Spell Check (Проверка орфографии) – при включенной опции автоматически проверяется орфография и высвечиваются возможные места ошибки;

– Undo (Отменить) – отмена последнего действия;

– Redo (Повторить) – повтор последнего действия;

– Ruler (Линейка) – при включенной опции в режиме редактирования текста отображается линейка.

• Close (Закрыть) – содержит единственную команду Close Text Editor (Закрыть редактор текста).

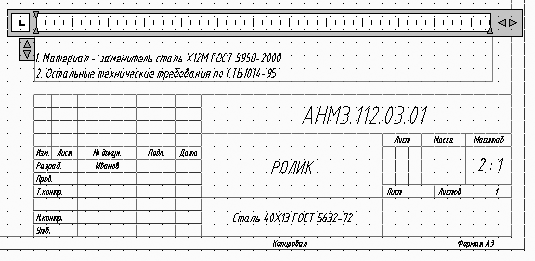

6. Введите текст примечаний (рис. 4.17).

Рис. 4.17. Редактирование примечаний

7. Нажмите кнопку Close Text Editor (Закрыть редактор текста).

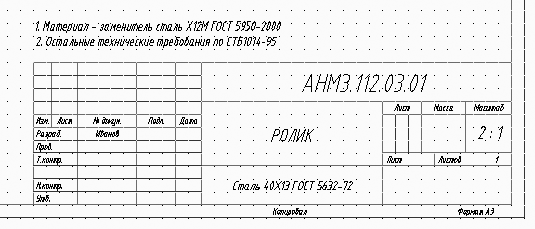

Вы создали текст из двух строк (рис. 4.18).

Рис. 4.18. Результат применения команды Multiline Text (Многострочный текст)

Очевидно, что того же эффекта можно было добиться и с помощью инструмента Single Line Text (Текст одной строкой), но данная команда предоставляет гораздо больший набор средств для форматирования.

Далее мы рассмотрим оставшиеся команды рисования, которые могут быть полезны в работе. Для их изучения мы будем использовать временный чертеж, поэтому чертеж, созданный нами ранее, необходимо сохранить: он пригодится в следующих главах.

8. Нажмите на крестик в правом верхнем углу чертежа.

9. В появившемся запросе на сохранение (рис. 4.19) нажмите кнопку Yes (Да).

Рис. 4.19. Диалог с запросом о сохранении чертежа

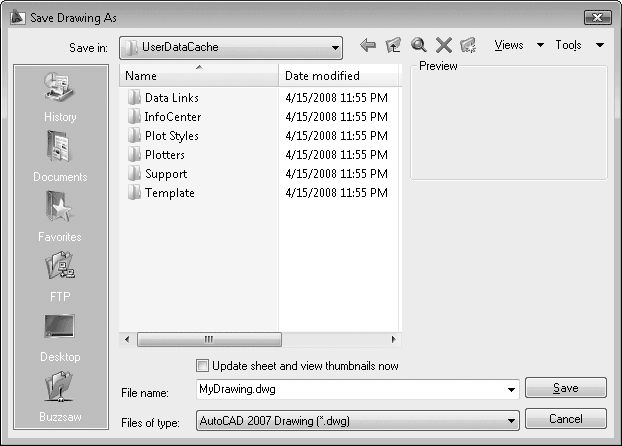

10. Выберите имя для нового чертежа (рис. 4.20) и нажмите Save (Сохранить).

Рис. 4.20. Выбор имени для нового чертежа

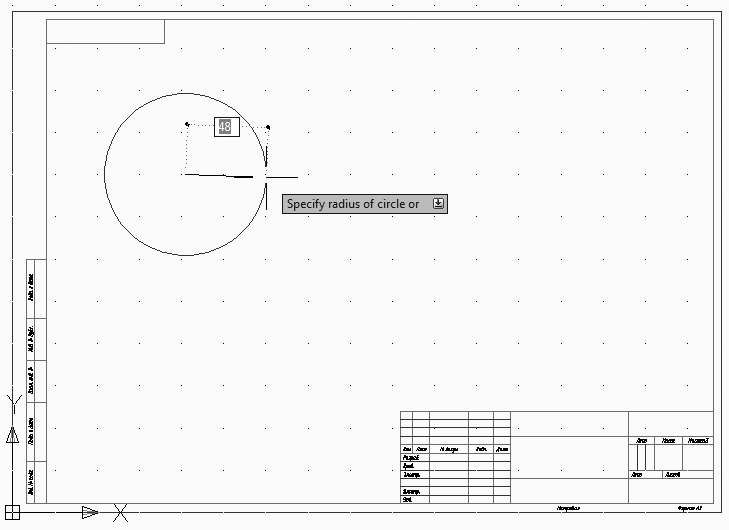

4.10. Команда Circle (Окружность)

Команда Circle (Окружность) используется для построения окружностей.

Существуют следующие пути вызова команды:

• ввести команду CIRCLE в командную строку и нажать Enter;

• на панели Draw (Рисование) вкладки Home (Главная) ленты выбрать команду Circle (Окружность)

• использовать браузер-меню: Draw ► Circle (Рисование ► Окружность);

• выбрать команду Circle (Окружность) на панели инструментов Draw (Рисование), если данная панель инструментов отображается (о том, как включить панель инструментов, см. раздел 1.5 «Панели инструментов»).

Толщина линии окружности соответствует толщине выбранного слоя.

Рассмотрим для начала простейший способ построения окружности.

1. Нажмите кнопку New (Новый)

на панели быстрого доступа. Откроется диалог выбора шаблона Select template (Выберите шаблон) (см. рис. 3.1).

2. Выберите шаблон acadGOST-A3.dwt.

3. Нажмите кнопку Open (Открыть).

4. На вкладке ленты Home (Главная) на панели Draw (Рисование) выберите команду Circle (Окружность)

5. Укажите точку центра окружности щелчком мыши.

6. Введите радиус окружности – 40 (рис. 4.21).

Рис. 4.21. Построение окружности по центру и радиусу

7. Нажмите клавишу Enter.

Окружность построена.

Совет

Радиус окружности при построении можно задавать движениями мыши, растягивая изображение окружности, однако на практике используется точный метод задания значений с клавиатуры.

Теперь построим окружность как касательную к двум точкам.

1. На вкладке ленты Home (Главная) на панели Draw (Рисование) выберите команду Line (Линия)

2. Укажите начальную точку линии щелчком мыши.

3. Укажите конечную точку линии щелчком мыши.

4. Нажмите клавишу Enter.

5. Нажмите клавишу Enter для повтора команды.

6. Укажите начальную точку линии щелчком мыши так, чтобы новая линия находилась на некотором расстоянии от уже созданной (рис. 4.22).

Рис. 4.22. Построение линий

7. Укажите конечную точку линии щелчком мыши.

8. Нажмите клавишу Enter.

9. На вкладке ленты Home (Главная) на панели Draw (Рисование) выберите команду Circle (Окружность)

10. Введите команду T и нажмите Enter.

11. Щелкните по первой линии, чтобы указать ее в качестве объекта касания.

12. Щелкните по второй линии, чтобы указать ее в качестве объекта касания.

13. Введите радиус окружности 40 и нажмите Enter.

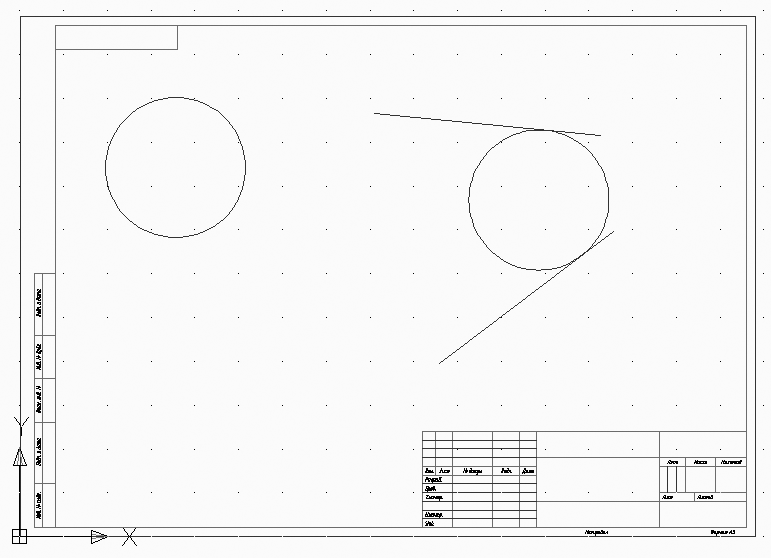

Для новой окружности две указанные линии являются касательными (рис. 4.23).

Рис. 4.23. Построение окружности как касательной

14. Нажмите на крестик в правом верхнем углу чертежа.

15. Откажитесь от сохранения, нажав No (Нет) в диалоговом окне.

4.11. Команда Rectangle (Прямоугольник)

Команда Rectangle (Прямоугольник) используется для построения прямоугольников.

Существуют следующие пути вызова команды:

• ввести команду RECTANG в командную строку и нажать Enter;

• на панели Draw (Рисование) вкладки Home (Главная) ленты выбрать команду Rectangle (Прямоугольник)

• использовать браузер-меню: Draw ► Rectangle (Рисование ► Прямоугольник);

• выбрать команду Rectangle (Прямоугольник) на панели инструментов Draw (Рисование), если данная панель инструментов отображается (о том, как включить панель инструментов, см. раздел 1.5 «Панели инструментов»).

Данная команда формирует прямоугольник как полилинию, поэтому результат рассматривается системой как единый объект.

Построим обычный прямоугольник.

1. Нажмите кнопку New (Новый)

на панели быстрого доступа. Откроется диалог выбора шаблона Select template (Выберите шаблон) (см. рис. 3.1).

2. Выберите шаблон acadGOST-A3.dwt.

3. Нажмите кнопку Open (Открыть).

4. На вкладке ленты Home (Главная) на панели Draw (Рисование) выберите команду Rectangle (Прямоугольник)

5. Щелчком мыши укажите точку левого верхнего угла прямоугольника.

Совет

Для ввода абсолютных или относительных координат вы можете использовать клавиатуру. Подтверждение введенных координат выполняется клавишей Enter.

6. Щелчком мыши укажите точку правого нижнего угла прямоугольника (рис. 4.24).

Рис. 4.24. Построение прямоугольника

Прямоугольник создан.

Теперь создадим прямоугольник с фасками.

1. На вкладке ленты Home (Главная) на панели Draw (Рисование) выберите команду Rectangle (Прямоугольник)

2. Введите команду C (от Chamfer – фаска) и нажмите клавишу Enter.

3. Введите значение первой длины фаски – 15 и нажмите клавишу Enter.

4. Введите значение второй длины фаски – 15 и нажмите клавишу Enter.

5. Щелчком мыши укажите точку левого верхнего угла прямоугольника.

6. Щелчком мыши укажите точку правого нижнего угла прямоугольника.

Существует также опция вычерчивания прямоугольника с заданным радиусом сопряжения углов.

1. На вкладке ленты Home (Главная) на панели Draw (Рисование) выберите команду Rectangle (Прямоугольник)

2. Введите команду F (от Fillet – сопряжение) и нажмите клавишу Enter.

3. Введите значение радиуса сопряжения – 15 и нажмите клавишу Enter.

4. Щелчком мыши укажите точку левого верхнего угла прямоугольника.

5. Щелчком мыши укажите точку правого нижнего угла прямоугольника.

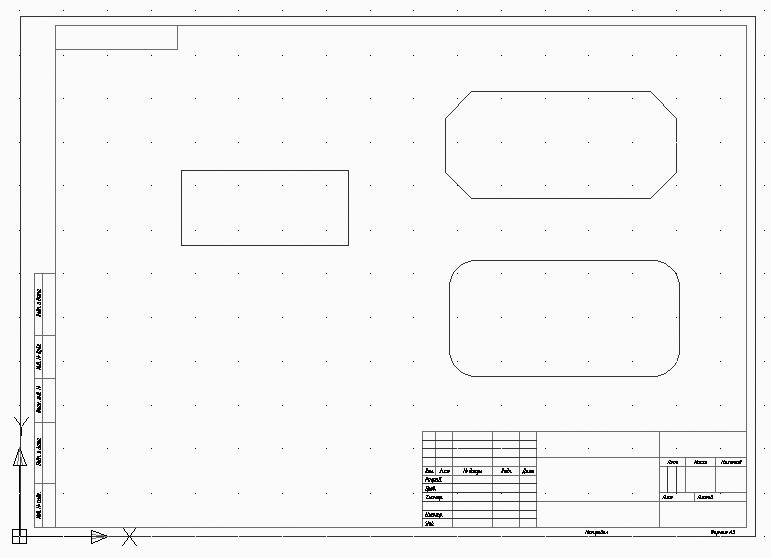

Рис. 4.25. Возможности команды Rectangle (Прямоугольник)

6. Нажмите на крестик в правом верхнем углу чертежа.

7. Откажитесь от сохранения, нажав No (Нет) в диалоговом окне.

4.12. Команда Polygon (Многоугольник)

Команда Polygon (Многоугольник) используется для построения многоугольников с числом сторон от 3 до 1024.

Существуют следующие пути вызова команды:

• ввести команду POLYGON в командную строку и нажать Enter;

• на панели Draw (Рисование) вкладки Home (Главная) ленты выбрать команду Polygon (Многоугольник)

• использовать браузер-меню: Draw ► Polygon (Рисование ► Многоугольник);

• выбрать команду Polygon (Многоугольник) на панели инструментов Draw (Рисование), если данная панель инструментов отображается (о том, как включить панель инструментов, см. раздел 1.5 «Панели инструментов»).

Многоугольник может быть построен различными путями:

• по числу сторон как вписанный в некоторую окружность;

• по числу сторон как описанный вокруг некоторой окружности;

• по числу сторон и по положению одной из его сторон.

Толщина линии многоугольника соответствует установленному слою.

Рассмотрим первый способ создания многоугольника.

1. Нажмите кнопку New (Новый)

на панели быстрого доступа. Откроется диалог выбора шаблона Select template (Выберите шаблон) (см. рис. 3.1).

2. Выберите шаблон acadGOST-A3.dwt.

3. Нажмите кнопку Open (Открыть).

4. На вкладке ленты Home (Главная) на панели Draw (Рисование) выберите команду Polygon (Многоугольник)

5. Введите число сторон – 10.

6. Нажмите клавишу Enter.

7. Укажите центр будущего многоугольника щелчком мыши (можно также использовать ввод координат с клавиатуры).

8. Введите I с клавиатуры и нажмите клавишу Enter, чтобы указать, что многоугольник должен быть вписан в окружность.

9. Укажите радиус окружности, введя с клавиатуры 50.

10. Нажмите клавишу Enter.

Вы построили многоугольник первым методом (рис. 4.26).

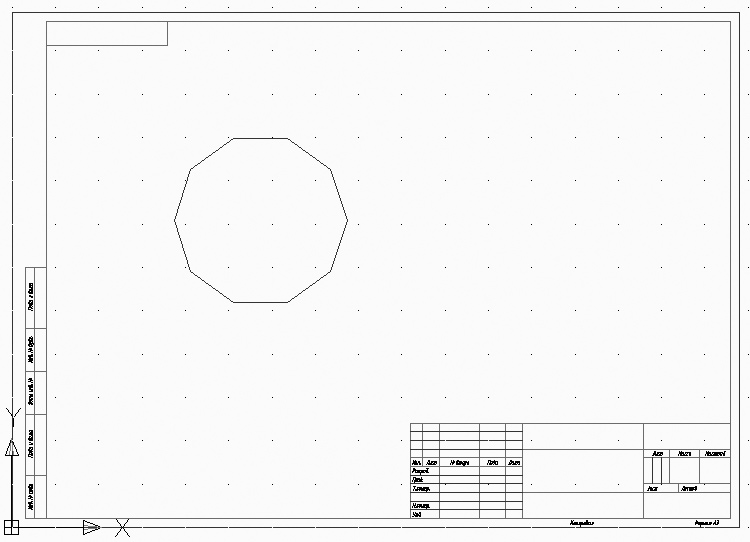

Рис. 4.26. Построение многоугольника

Второй метод построения используется аналогично первому, но в пункте 8 нужно ввести вместо команды I команду C, чтобы указать, что многоугольник описан вокруг окружности.

Используем третий метод построения:

11. На вкладке ленты Home (Главная) на панели Draw (Рисование) выберите команду Polygon (Многоугольник)
