Плита с духовкой и водогрейной коробкой

Плита (рис. 52) имеет размер: длину – 1150 мм, ширину – 640 и высоту – 770 мм. Масса – 750 кг. Теплоотдача при двух топках в сутки – 900 ккал/ч.

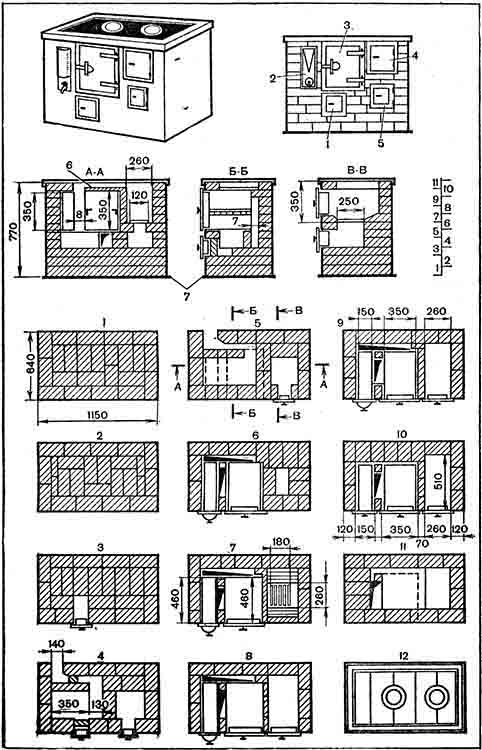

Рис. 52. Кухонная плита с духовкой и водогрейной коробкой:

^{1 – чистка; 2 – водогрейная коробка; 3 – духовка; 4 – топливник; 5 – поддувало; 6 – глиняная смазка толщиной 1–1,5 см; 7 – войлок, пропитанный глиняным раствором и покрытый кровельной сталью}

Материалы: кирпич обыкновенный – 185 штук; глина обыкновенная – 3,5 ведра; песок – 2,5 ведра; колосниковая решетка – 250х180 мм; топочная дверка – 250x210 мм; поддувальная и прочистные дверки – 130х140 мм – 2 штуки; пять плит чугунных составных с двумя конфорками 530x180 мм; духовой шкаф 350х530х450 мм; два листа кровельной стали предтопочный – 500х700 мм и под плиту – 1150x640 мм; войлок строительный – 1,2 кг; водогрейная коробка – 150х350х450 мм; обвязка плиты (угловая сталь – 30x30x4 мм – 3,6 м, стальная лента – 2,5х15 мм – 1,2 м); задвижка дымовая – 130х130 мм.

На полу вычерчивают размер печи. Укладывают листовой асбест или два слоя войлока, вымоченного в глиняном растворе, накрывают кровельной сталью, прибивают, чертят на ней размеры печи и приступают к кладке.

Первый ряд кладут согласно порядовке по вычерченным размерам печи.

Второй ряд кладут с соблюдением перевязки швов.

Третий ряд выполняют согласно порядовке с закладкой чистки, необходимой для удаления золы и сажи из-под духовки. Чистка может быть любой конструкции.

Четвертый ряд кладут с соблюдением всех указанных размеров. В этом ряду закладывают поддувало с установкой дверки, опирая ее на третий ряд. С задней стороны плиты оставляют выходное отверстие для подключения плиты к трубе или обогревательному щитку. Размер отверстия – 140 мм. Там же ставят перегородку из кирпича на ребро с отступом от задней стенки на 70–80 мм, а от стенки поддувала – на 130 мм. Длина перегородки – 350 мм (почти полтора кирпича). Чтобы перегородка не сдвинулась с места, между ней и задней стенкой укладывают кусочек кирпича толщиной до 20 мм, но можно и без него, или его сперва ставят, а затем вынимают. На эту перегородку в дальнейшем устанавливают духовку и водогрейную коробку. Угол кирпича у отверстия скашивают на конус, но лучше закруглить (стрелками показаны места присоединения к дымоходу).

Пятый ряд кладут, как четвертый, с соблюдением перевязки швов. Чистку перекрывают. Пунктирными линиями помечено место для водогрейной коробки и духовки с оставлением канала между ними шириной до 150 мм.

Шестой ряд начинают с установки на тонком слое глиняного раствора водогрейной коробки и духовки. Между ними с задней стороны устанавливают перегородку (кирпич на ребро), образуя этим два канала. Один – между боковыми сторонами водогрейной коробки и духовки, другой – с задних сторон. В процессе кладки перекрывают выходное отверстие, а поддувало сужают до размера примерно 130x260 мм.

По этим двум каналам будут проходить газы, нагревая водогрейную коробку и духовку, которые к тому же подняты над третьим рядом кладки на 140–150 мм, образуя нижний третий канал. В таком случае эти приборы нагреваются с боковой, задней и нижней сторон.

Седьмой ряд начинается с установки колосниковой решетки и облицовки стенки духовки, со стороны топки, кирпичом на ребро. При укладке кирпича вокруг колосниковой решетки его с задней и передней сторон скашивают (заштриховано, см. разрез В – В). Так над решеткой образуются скаты. Таким образом, колосниковая решетка находится на 65–75 мм ниже топочного отверстия. Решетку прорезями кладут по длине топливника с уклоном к дверке на 20–30 мм.

Восьмой и девятый ряды кладут, как показано. Только на восьмом ряду устанавливают топочную дверку. В девятом ряду показаны разрезы и размеры по ширине духовки, водогрейной коробки и топливника.

Десятый ряд в процессе кладки требует применения трехчетверок для перекрытия заднего канала так, чтобы кирпич вплотную прилегал к водогрейной коробке и духовке. В этом ряду заканчивается облицовка стенки духового шкафа, которая должна быть выше его на 10–15 мм. Выступающие кромки кирпича стесывают на конус, а еще лучше закругляют (см. разрез по А – А).

В этом ряду по лицевой (передней) стороне плиты показана ширина (размеры) стенок, приборов и топливника.

Размер канала между духовкой и водогрейной коробкой равен 150 мм. Однако он может быть несколько у́же или шире, что зависит от толщины швов и некоторых погрешностей в размерах приборов.

Одиннадцатый ряд – окончательный. В процессе кладки устанавливают и закрепляют обвязку или фаянс. Водогрейную коробку закрывают сверху кирпичом, и остается только один вертикальный канал. Сверху духовку смазывают глиняным раствором. Этот ряд кладки должен быть выполнен строго горизонтально, так как на него будет укладываться чугунная плита.

Двенадцатый ряд практически кладки не имеет. Только на тонком слое глиняного раствора укладывают плиту с конфорками над топливником и духовкой.

Все рассмотренные кухонные очаги выполнены с отводом дымовых газов с продольной стороны, но иногда их приходится располагать так, чтобы газы выходили с торцевой стороны. На рисунке 53 показаны варианты такого вывода газов для плиты размером 1150х640 мм, то есть с духовкой и водогрейной коробкой. Здесь выкладывают по-другому только четвертый – седьмой ряды, остальные остаются без изменения.

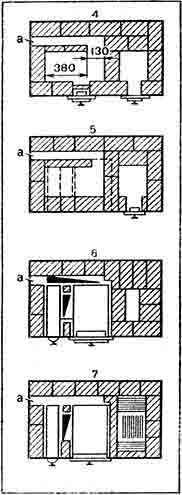

Рис. 53. Варианты отвода дымовых газов с торцевой стороны плиты:

^{а – место присоединения плиты к щитку или дымоходу}

Как было сказано ранее, плиты часто подключают не к дымовой трубе, а к отопительному щитку. Предлагаем варианты подключения плиты размером 1150x640 мм к отопительному щитку размером 890х380 мм. Здесь же даны основные размеры площади, занимаемой плитой и щитком (рис. 54).

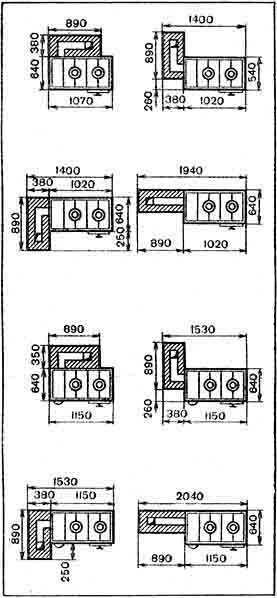

Рис. 54. Схемы присоединения плиты к отопительным щиткам

Плита с духовкой и водогрейной коробкой производительностью 100 обедов в смену (рис. 55) предназначена для столовых, полевых станов, общежитий. Можно устроить ее в кухне или на улице под навесом. Имеет размер: длину – 1550 мм, ширину – 770 и высоту – 910 мм. Масса – 790 кг. Теплоотдача при двух топках в сутки – 900-1000 ккал/ч.

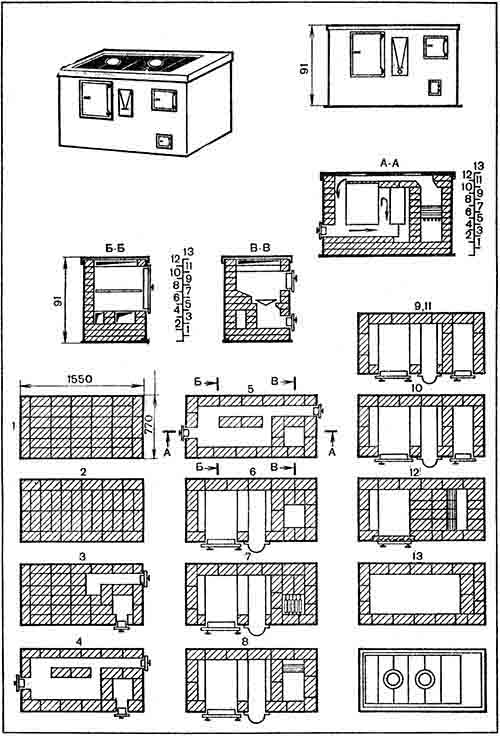

Рис. 55. Кухонная плита с духовкой и водогрейной коробкой производительностью 100 обедов в смену

Материалы: кирпич обыкновенный – 200 штук; глина обыкновенная – 4,5 ведра; песок – 3,5 ведра; колосниковая решетка – 252х300 мм; топочная дверка – 260x240 мм; поддувальная дверка – 160x170 мм; две прочистные дверки – 150х95 мм; водогрейная коробка – 850х180х420 мм; духовой шкаф – 650х380х400 мм; шесть плит чугунных составных с двумя конфорками 55х20; сталь полосовая 800х100х3 мм; угловая сталь – 30х30х4 мм – 5,1 пог. м; предтопочный лист – 500х700 мм. Если плиту ставят на деревянном основании, то под нее укладывают два слоя войлока, смоченного в глиняном растворе, покрывают стальным листом и крепят гвоздями.

Печь кладут в том же порядке, что и ранее описанную. Полосовую сталь укладывают над рамкой духового шкафа в двенадцатом ряду для того, чтобы на нее можно было опереть тринадцатый ряд кладки, на которую укладывают составные плиты. Для прочности этого ряда его облицовывают фаянсом, для чего и требуется угловая сталь.

Отопительные щитки

В кухонных очагах или плитах только небольшая часть тепловой энергии, выделяемой топливом, идет на приготовление пищи. Остальное тепло расходуется на нагревание кирпичной кладки плиты. В коротких дымоходах кухонных плит мало поглощается тепла, большая его часть теряется в трубе с отходящими дымовыми газами и попадает в атмосферу. Поэтому, чтобы избежать потерь тепла, к отопительным щиткам подключают плиты.

Отопительный щиток – это небольшая приставная стенка с дымооборотами внутри. Чаще всего отопительные щитки нагреваются отходящими от кухонной плиты газами и не имеют при этом самостоятельной топки. В этом случае щитки не могут выделять большого количества тепла. Были разработаны конструкции щитков со своими небольшими топками. Они удобны тем, что их можно нагревать независимо от плиты.

Щитки чаще всего выкладывают толстостенными, в полкирпича, которые требуют хорошего прогрева и оправдывают себя при длительной работе плиты. К тому же они менее опасны в пожарном отношении. Бывают (много реже) щитки тонкостенные со стенками толщиной в четверть кирпича. Работают они удовлетворительно. В целях противопожарной безопасности такие щитки лучше всего выполнять в металлических кожухах.

Поверхности щитков облицовывают изразцами (только в процессе кладки щитка), оштукатуривают или просто оставляют кирпичными.

Работать щитки могут в летнем и зимнем вариантах. В первом случае у них нагревается только одна часть щитка, во втором – весь щиток. Щитки необходимо класть на прочном фундаменте, с обязательной укладкой гидроизоляции и строгим соблюдением противопожарной безопасности.

Конструкций щитков очень много. Они бывают с малой и большой теплоотдачей. На рисунке 56 показана кухонная плита 5 с отопительным щитком 4, дымовой задвижкой 3, поставленной в дымоходе трубы, перегородками (стенками) 2, кирпичной разделкой 1, поставленными между щитком и перегородками, толщина которых должна быть не менее 25 см. Этот щиток всегда нагревается отходящими от плиты горячими газами.

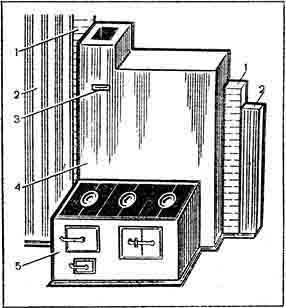

Рис. 56. Кухонная плита с постоянно нагреваемым отопительным щитком:

^{1 – кирпичная разделка; 2 – перегородки (стенки); 3 дымовая задвижка; 4 – щиток, 5 – плита}

В щитке другой конструкции (рис. 57) все дымовые задвижки расположены вверху. Задвижка 3 показывает зимний ход газов, задвижка 2 – летний. Дымовые газы можно прямо направлять в дымовую трубу (открыть задвижку 2 и закрыть задвижку 3). Если закрыть задвижку 2 и открыть задвижку 3, то газы направятся в дымообороты щитка. Проходя по каналам, они отдают часть тепла стенкам и охлажденными уходят в трубу.

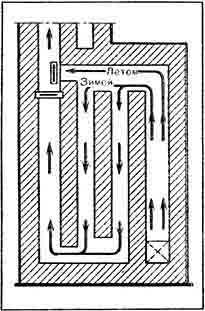

Рис. 57. Отопительный щиток с двумя ходами: зимним и летним

Плита с отопительным щитком, имеющим летний и зимний ход, показана на рисунке 58.

Рис. 58. Разрез щитка с задвижками, расположенными вверху и внизу:

^{1 – чугунный настил (плита) с двумя конфорками; 2 – щиток; 3 – дымовая задвижка в трубе; 4, 5 – задвижки для регулировки движения газов в летнее и зимнее время}

Щиток толстостенный

Отопительный щиток (рис. 59) имеет размер: длину – 890 мм, ширину – 380 и высоту – 2240 мм. Теплоотдача при одной топке в сутки – 430 ккал/ч, при двух топках в сутки – 600 ккал/ч. Масса – 1210 кг. Лицевые поверхности оштукатуривают.

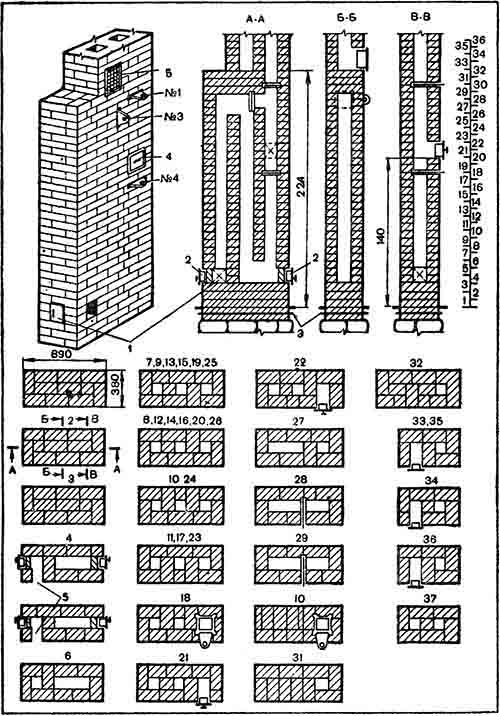

Рис. 59. Отопительный щиток толстостенный:

^{1 – места присоединения кухонной плиты; 2 – чистка; 3 – гидроизоляция; 4 – самоварник; 5 – вентиляционная решетка с клапаном}

Движение горячих газов в щитке регулируют тремя домовыми задвижками. В теплое время года задвижки № 1 и № 3 открыты и газы напрямую направляются в трубу. В холодное время года задвижку № 3 закрывают, а задвижки № 1 и № 2 оставляют открытыми. В этом случае горячие газы, проходя весь дымоход щитка, нагревают его. В насадной трубе для вентиляции помещения устраивают вентиляционный канал, закрываемый решеткой с клапанами (жалюзи), что дает возможность или держать решетку открытой, или прикрывать ее частично, или же полностью закрывать.

Материалы: кирпич обыкновенный – 309 штук; глина обыкновенная – 6 ведер; песок – 3–4 ведра; три задвижки дымовые – 130х130 мм; три прочистные дверки 130x140, одна из них для самоварника; вентиляционная решетка с клапаном – 150–200 мм; толь для гидроизоляции – 1,5 м.

Фундамент под щиток возводят на два ряда кирпичной кладки ниже уровня пола. На него кладут ряд кирпичной кладки, по которой настилают гидроизоляцию, размечают фигуру печи и кладут второй ряд кирпичной кладки, который доходит до уровня чистого пола. Затем выкладывают щиток.

Первый ряд кладут из целого кирпича.

Четвертый ряд кладут, как показано в порядовке, с установкой двух чисток с оставлением места или окна для присоединения к щитку кухонной плиты.

Пятый ряд кладут, как четвертый, но только с соблюдением перевязки швов.

Шестой ряд кладут так, чтобы оставить два канала с перекрытием чисток и места для кухонной плиты.

Седьмой ряд, а также другие нечетные ряды до двадцать пятого кладут так, как показано в порядовке, образуя три канала.

Восьмой ряд и другие четные ряды до двадцать шестого кладут согласно порядовке.

Десятый, одиннадцатый, семнадцатый, двадцать третий и двадцать четвертый ряды похожи на предыдущие, но для надежной перевязки швов кладку выполняют по-другому.

Восемнадцатый ряд кладут, как десятый и двадцать четвертый, и на канале с правой стороны ставят задвижку № 2.

Ряды двадцать первый и двадцать второй кладут с установкой самоварника.

Двадцать седьмой ряд кладут так, чтобы два канала с левой стороны объединить в один. В этом же ряду перекрывают самоварник.

В двадцать восьмом ряду устанавливают задвижку № 3. Двадцать девятый ряд кладут согласно порядовке. Он похож на предыдущий ряд только с тщательной перевязкой швов.

В тридцатом ряду с левой стороны перекрывают канал, а с правой ставят задвижку № 1.

Тридцать первый и тридцать второй ряды выполняют с соблюдением перевязки швов. Из порядовок видно, что верх щитка (перекрышу) кладут в три ряда, что отвечает противопожарным требованиям.

Тридцать третий – тридцать шестой ряды кладут, как показано. В тридцать шестом ряду остаются вентиляционный и дымовой каналы.

Щиток облегченной конструкции

Отопительный щиток – в металлическом каркасе, с облицовкой асбофанерой или металлическими листами (рис. 60). Облицовочные листы заранее раскраивают строго по шаблонам в соответствии с размерами стенок печи и со всеми полагающимися отверстиями для дверок, чисток.

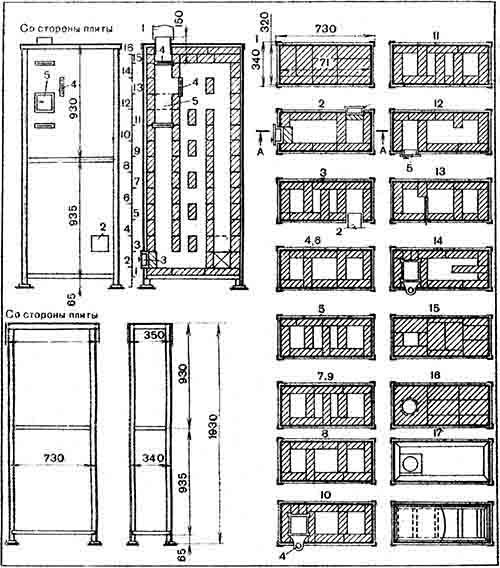

Рис. 60. Отопительный щиток облегченной конструкции в металлическом каркасе, облицованный асбофанерой:

^{1 – патрубок, 2 – место присоединения плиты к щитку; 3 – чистка; 4 – задвижка; 5 – самоварник}

По наружному каркасу щиток имеет размер: длину – 730 мм, ширину – 340 и высоту – 1930 мм.

Теплоотдача зависит от того, как подключен щиток к кухонной плите. Масса – 650 кг. Щиток устанавливают на прочном полу. Каркас устроен так, что внизу имеются ножки высотой 65 мм, обеспечивающие хорошую вентиляцию нижней части щитка. Кладка – из обыкновенного кирпича на ребре или в четверть кирпича.

Материалы: кирпич обыкновенный – 141 штука; глина – 2,5 ведра; песок – 2,5 ведра; три дымовые задвижки – 130х130 мм; три дверки – 130x130 мм; патрубок из кровельной стали диаметром – 150 мм, длиной 150 мм, нужный для подключения щитка к трубе или печке. После установки патрубка его облицовывают кирпичом. На патрубок надевают рукав из кровельной стали для отвода дыма в трубу. Каркас – комплект 730x340x1930 мм, облицованный асбофанерой или металлическими листами. Его изготовляют из угловой стали 30х30х4 мм – 12 пог. м, из асбофанеры толщиной 5 мм – 4 кв. м.

Кладку выполняют в следующей последовательности. Сперва устанавливают каркас печи или щитка, имеющий внизу сварную раму из стального уголка 30x30x5 мм. Если печь или щиток возводят на деревянном полу, то последний предварительно подготавливают, укладывая два слоя войлока, пропитанного в глиняном растворе, или по асбесту, обитому сверху листовой сталью.

Каркас должен прочно опираться на подготовленное основание всеми четырьмя ножками и быть строго вертикален. Установив и выверив каркас, закладывают нижний ряд облицовочных листов (асбофанеру или сталь) и приступают к кладке. Ранее к нижней части каркаса к четырем угловым металлическим стойкам приваривают или приклепывают уголки, на которые затем кладут лист кровельной стали или асбестоцементную плиту, служащую основанием. На это основание укладывают слой войлока, а на него – первый ряд из кирпича плашмя. Напоминаем, что если пол несгораемый, то можно устанавливать печь или щиток прямо на полу. Выложив под, кладку ведут до уровня первого ряда облицовки, то есть на высоту 625 мм.

Кирпичи укладывают на ребро, но так, чтобы они очень плотно, без пустот, прилегали к стенкам облицовки каркаса. Для этой цели применяют тонкий слой глиняного раствора. Пустоты между стенками облицовки каркаса и кирпича снижают нагревание стенок печи или щитка.

Выложив первый ряд, устанавливают облицовку каркаса для второго ряда и продолжают работу.

Напоминаем, что каркас следует выполнять весьма строю, соблюдая все размеры для дверок, чисток, задвижек.

Плита со щитком, имеющим самостоятельную топку

Конструкция плиты (рис. 61) имеет два хода – зимний и летний. Она удобна тем, что можно топить одну плиту, не нагревая щитка, или наоборот – топить только один щиток. Размер плиты: длина – 1400 мм, ширина – 1020, высота – 2170 мм. Масса со щитком – 2800 кг. Теплоотдача – 3100 ккал/ч при двух топках в сутки. Лицевые стороны плиты и щитка штукатурят.

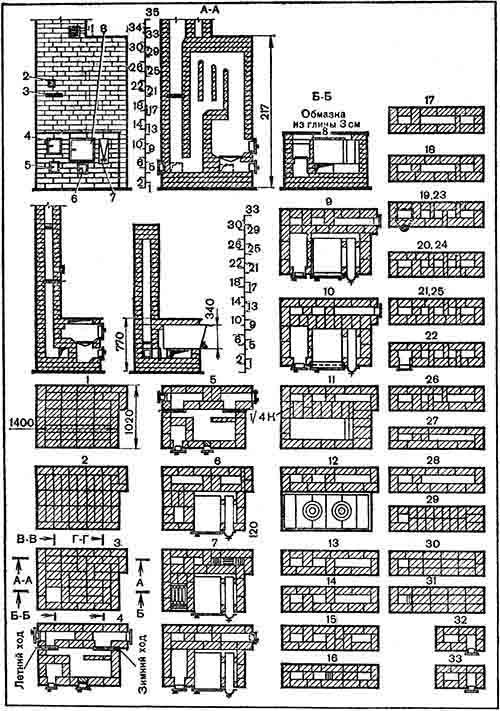

Рис. 61. Кухонная плита со щитком, имеющим самостоятельную топку:

^{1 – вентиляционная решетка; 2 – самоварник; 3 – задвижка; 4 – топка; 5 – поддувало; 6 – чистка; 7 – водогрейная коробка; 8 – духовка}

Материалы: кирпич обыкновенный – 680 штук; глина – 22 ведра; песок – 20 ведер; колосниковая решетка – 262х300 мм; колосниковая решетка – 130х300 мм; топочная дверка – 205х205 мм; топочная дверка – 130x205 мм; две поддувальные дверки – 130х140 мм; две прочистные дверки – 130х140мм; три дымовые задвижки – 240х130 мм; водогрейная коробка – 120х340х560 мм; самоварник диаметром 100 мм или дверка – 130х140 мм; шесть плит чугунного настила с двумя конфорками – 200х520 мм; сталь полосовая – 50x22x550 мм; 4 м стали угловой 30х30х4 мм; предтопочный лист из кровельной стали – 500x700 мм.

Перед кладкой плиты выполняют прочный фундамент с гидроизоляцией.

Первый и второй ряды кладут, как показано.

Третий ряд выполняют, как предыдущие, с оставлением зольника под топку.

В четвертом ряду устанавливают две задвижки для летнего и зимнего ходов, а также две поддувальные и две прочистные дверки. Прочистные имеют внутри кирпичные закладки.

Пятый ряд выполняют, как четвертый, с соблюдением перевязки швов.

В шестом ряду перекрывают все дверки, уменьшают все каналы и ставят духовой шкаф и водогрейную коробку.

Седьмой ряд кладут, как показано. Укладывают две колосниковые решетки: для топливника плиты и топливника щитка. Кирпич с двух сторон каждой решетки стесывают. В порядовке они показаны черточками (см. разрезы А – А и В – В). С левой стороны длинный канал перекрывают для образования двух коротких.

Восьмой ряд кладут по порядовке и устанавливают топочные дверки: бо́льшую по размеру – для топливника плиты, меньшую – для топливника щитка.

Девятый и десятый ряды кладут, как показано. Над духовкой в десятом ряду кладут стальную полосу длиной 550 мм.

В одиннадцатом ряду перекрывают дверки. Верх духовки смазывают глиняным раствором. С правой стороны водогрейной коробки канал закрывают кирпичом, а с левой стороны оставляют незаложенным.

Двенадцатый ряд заканчивает кладку плиты, то есть в нем укладывают чугунный настил, укрепляют вокруг плиты фаянс из угловой стали.

Оставшиеся порядовки относятся к кладке щитка. Они показаны на рисунке.

В шестнадцатом ряду кирпич у второго канала справа стесывают (заштриховано, см. разрез А – А).

В девятнадцатом ряду ставят задвижку, закрывающую трубу. Начиная с этого ряда и кончая двадцать пятым, из имеющихся трех каналов образуется пять. В двадцать втором ряду ставят самоварник. Затем в последующих рядах остается один канал-труба. Перекрышку щитка кладут в три ряда кладки. Для уширения канала трубы в тридцать первом ряду кирпич стесывают (заштриховано).

В тридцать втором и тридцать третьем рядах ставят вентиляционную решетку, для чего образуют отдельный канал.

Отопительно-варочные печи

Отопительно-варочные печи представляют собой соединение отопительной печи и кухонной плиты. Такие печи имеют много преимуществ. Они удобны в эксплуатации, занимают меньше места, чем две стоящие отдельно печи. Горячие газы, имеющие большую теплоотдачу, используются более рационально.

В варочной камере имеется вытяжка, через которую уходят в атмосферу все запахи приготовляемой пищи. Печи имеют два дымохода: один летний, по которому горячие газы прямо из плиты направляются в дымовую трубу; другой зимний, когда горячие газы из плиты направляются по каналам, нагревая печь.

Уход за отопительно-варочной печью гораздо меньше, чем за двумя отдельно стоящими печами. Поэтому они нашли широкое распространение в небольших квартирах, малоэтажных домах, в дачном строительстве.

Печи бывают разных размеров, теплопроизводительности и конструктивных решений. Чаще всего их оштукатуривают.

Ниже приведены различные конструкции печей.
