Простейшие печи для бань

В разделе рассмотрены простейшие банные печи разной конструкции. Можно построить и любые бани, используя предлагаемые рекомендации, но в любом случае следует строго соблюдать при кладке печи перевязку швов, причем оставляя их как можно тоньше. Стенки печи кладут в половину или один кирпич. Порядовок для печей не дается, так как котлы, да и конструкции печей могут быть разными.

Банные печи служат для нагревания воды, обогревания бани и получения пара.

Топка печи может выходить или в предбанник, или быть в самой бане. Так называемая каменка в печи нужна для подачи пара.

Печи можно сложить из бутового или обычного камня, хорошо обожженного кирпича. Толщина стенок печи может быть от 130 до 250 мм. Камни для устройства каменки применяют весом от 1 до 5 кг. Это могут быть бут, голыш, гранит, но только не мрамор, известняк и кремень, так как в процессе нагревания мрамор и известняк, обжигаясь, превращаются в известь-кипелку, а от поливания водой гасятся, превращаясь в известковое тесто. Кремень от нагревания трескается, и его куски отлетают далеко, что небезопасно. Особенно это бывает при поливке его водой.

Для более высокого нагревания каменки рекомендуется добавлять чугунные чушки в соотношении 80 % камней и 20 % чушек. Когда в печах устраивают закрываемые парильни, то лучше всего для них применять герметические дверки больших размеров – 60х220 или 160x260 мм.

Котлы и баки для горячей воды берут из расчета 6–7 л горячей воды температурой до 50 °C на одного посетителя. Объем воды можно брать гораздо больше. Чем до более высокой температуры она нагревается, тем потребность в ней снижается.

Котлы или баки в печах могут опираться своими бортами на стенки кладки или на столбики внутри топки. Можно их также подвешивать к балке на проволоке либо тросе. Котлы и балки могут быть с кранами, трубки для которых приваривают около дна. Чтобы трубки быстро не прогорали, их изолируют асбестом или облицовывают кирпичом.

Банную печь (рис. 109) с котлом и краном применяют только для нагревания воды и обогрева помещения бани, но не для парильни.

Рис. 109. Банная печь с котлом для нагревания воды:

^{1 – канал для выхода тепла; 2 – кран; 3 – пазуха для горячих газов; 4 – котел; 5 – канал для отвода газов в трубу; 6 – топочная дверка; 7 – поддувальная дверка; 8 – колосниковая решетка}

Банная печь-каменка (рис. 110) с котлом для нагревания воды напоминает обычную кухонную плиту с более широкой трубой или камерой, заполненной камнем. Камень укладывают на прочные тяжелые чугунные колосники. Внизу на уровне 1,5 м от пола делают две дверки. Нижнюю открывают после топки для подачи тепла в нижнюю часть бани, к полу. Верхняя служит для образования пара (через нее поливают водой горячие камни). Эта печь весьма проста и не имеет поддувала. Так как камни находятся высоко, то тепло подается через нижнюю дверку слабо.

Рис. 110. Банная печь-каменка:

^{1, 3 – дверки; 2 – чугунные брусья; 4 – проволока или тросик; 5 – топливник}

Улучшенная печь-каменка (рис. 111) устроена так, что с пола она заполнена камнем, а для его нагрева в стенке со стороны топливника имеется несколько отверстий, куда проходят горячие газы и нагревают камни (показано стрелками). В этом случае горячие газы больше всего будут подниматься по верхним отверстиям и меньше нагревать нижележащие камни.

Рис. 111. Улучшенная печь-каменка:

^{1, 3 – дверки; 2 – отверстие в стенке топливника}

В другой конструкции улучшенной печи-каменки (рис. 112) у самого низа топливника, то есть у стенки камеры, предусмотрены отверстия для выхода горячих газов. Чтобы эти газы направить туда, между топкой и стенкой камеры выкладывают дополнительную стенку толщиной в полкирпича, которая отстоит на 100–200 мм от камеры и на таком же расстоянии от верха топливника. В этом случае камни нагреваются у самого низа.

Рис. 112. Улучшенная печь-каменка со стенкой для направления горячих газов:

^{1 – стенка внутри топливника; 2 – отверстие в стенке камеры}

Печь-каменка с поддувалом (рис. 113) может быть также устроена со стенкой для направления горячих газов в низ камеры, но стенка должна располагаться в самой камере. Высота топливника, считая от дна котла, должна быть не менее 500 мм, чтобы можно было положить нужное количество топлива.

Рис. 113. Печь-каменка с поддувалом:

^{1 – топливник; 2 – зольник; 3 – канал для выхода горячих газов из-под топливника; 4 – отверстия}

Выполняя любую печь, надо предусмотреть, чтобы между стенками печи и котлом было пространство не менее 50–60 мм, необходимое для более быстрого обогрева горячими газами котла со всех сторон.

Тяга в печах зависит от высоты трубы и многих причин. Печи надо располагать так, чтобы они не примыкали к какой-либо стене и отступали от нее минимум на 380 мм, отдавая тем самым тепло всеми своими стенками.

Труба должна иметь распушку, то есть кладка таких печей соблюдается с учетом противопожарных требований.

На рисунке 114 показана оригинальная печь-каменка, сделанная из двух металлических бочек. В одной бочке устраивают топливник с поддувалом и вставляют бак из оцинкованной стали конусообразной формы, имеющий вверху такой диаметр, чтобы он мог опускаться в бочку и задерживаться в ней своими бортами. Бак может выступать своими краями над бочкой на 50-100 мм и дном не доходить до поддувальной решетки на 250–300 мм. Решетку выполняют из более толстой стали или используют стандартную чугунную. Примерно посередине высоты бака в бочке делают отверстие для трубы диаметром не менее 100–120 мм. В данном случае это будет просто печь для нагревания воды. Если эту трубу подсоединить ко второй бочке снизу боковой стороны или под днище, прорезать с боковой стороны вверху отверстие и устроить дверку, а в верху днища пристроить патрубок для трубы и заполнить эту бочку камнем, будет готова печь-каменка. Устанавливать ее надо не ближе 50 см от стен бани. Вместо бочек можно применить любую листовую сталь и изготовить такую печь-каменку любой формы и размера. По этому принципу можно построить ее из кирпича.

Рис. 114. Печь-каменка из металла:

^{1 – зольник; 2 – топливник; 3 – бак для воды; 4 – патрубок; 5 – камни}

Напоминаем, что независимо от размера печи и других данных на высоте 1,8–2 м над камерой или в трубе ставят задвижку. Вставляемая в камеру верхняя дверка служит не только для смачивания камней водой, но и для получения тепла.

Печка-прачка

Печки-прачки требуют небольшого количества топлива. Их используют не только для нагревания воды при стирке белья, но и для запарки, а также варки томатов, грибов, маринадов, запарки корма и т. д. Изготовляют эти печки-прачки из листовой кровельной или другой стали. Чем она толще, тем длительнее срок службы, и наоборот. Небольшой вес позволяет переносить ее в любое место.

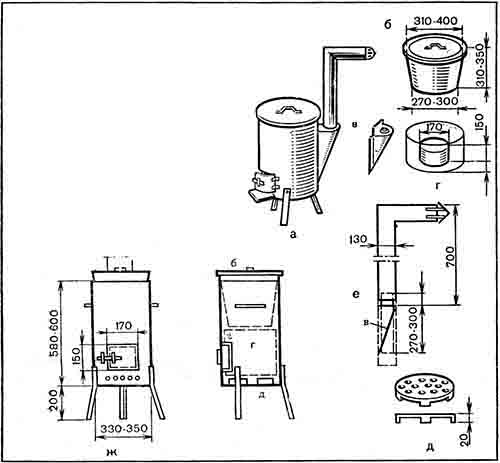

На рисунке 115 показана печка-прачка со всеми деталями и размерами. Однако эти размеры можно уменьшить или увеличить в зависимости от наличия материала и бака.

Рис. 115. Печка-прачка:

^{а – общий вид; б – бак; в – карман; г – вставка; д – поддон; е – труба; ж – кожух}

Печка состоит из металлического кожуха, чаще всего черной стали (железа), трубы и эмалированного бака конусообразной формы с крышкой. Можно применять бак из оцинкованной стали, но тогда его нельзя будет использовать для пищи. Эмалированный бак вставлен в кожух, внизу которого закреплены три прочные ножки, немного отогнутые наружу, что придает печке устойчивость.

На расстоянии 80 мм от дна кожуха имеется топочное отверстие, закрываемое дверкой. Под ним пробито несколько отверстий круглой, квадратной или треугольной формы. Если они круглые, то диаметр 15 мм. Эти отверстия служат поддувалом. Под топкой закреплен зольник в виде ящичка.

В верху кожуха, примерно на ¹/₃ его высоты, предусмотрены две ручки для переноса печки. Верхняя часть кожуха не имеет жесткого бортика, благодаря этому бак плотно входит в кожух, что предотвращает выход дыма и горячих газов. Во время топки горячие газы со всех сторон омывают бак, и он быстрее нагревается. Для кипячения белья на дно бака укладывают эмалированный поддон с отверстиями или деревянную решетку, что предохраняет белье от подгорания. От верхней кромки кожуха на расстоянии 90-100 мм закреплен карман, необходимый для выхода дыма и горячих газов. Для этого в кожухе вырезано соответствующее отверстие. Карман имеет конусообразную форму с верхним диаметром 130 мм, закрытый сверху над отверстием крышкой, к которой прикреплен патрубок для дымовой трубы (как для самовара) диаметром 100 мм, высотой 50-100 мм. Труба должна быть с ветрогасителем, что предохраняет выход дыма и газов через топку.

Чтобы предохранить нижнюю часть кожуха от быстрого прогорания, в него вложена вставка (вторая стенка) из стали любой толщины высотой 200 мм. Топочное отверстие в ней на 20–30 мм больше, чем в кожухе. Вставка сделана диаметром на 20 мм меньше, чем внутренний диаметр кожуха. На дно кожуха положен поддон с отогнутыми лапками или ножками высотой до 50 мм и многочисленными отверстиями. Этот поддон служит колосниковой решеткой.

Крепить отдельные детали печки можно фальцевыми соединениями, сваркой или заклепками. Чем плотнее места соединения, тем лучше.

Такую печку легко сделать в домашних условиях. Для этого прежде всего надо купить конусообразный эмалированный или оцинкованный бак или изготовить его из соответствующего металла, например алюминия. Вместо бака можно использовать конусообразное ведро. В зависимости от размера бака изменяют и размеры печки.

Изготовить кожух можно из нескольких кусков стали, добиваясь более плотного примыкания кусков друг к другу. Чтобы предохранить кожух от разрушения, его внутреннее пространство изолируют листовым асбестом.

Если вместо конусообразного применяют ровный бак, то кожух выполняют конусообразным.

Печь такой конструкции можно изготовить из кирпича, но устанавливать ее надо стационарно. Вместо кирпичной ее можно сделать глинобитной, используя для этой цели густой глиняный раствор. Под действием высокой температуры глина обжигается и образует прочный черепок, который будет служить длительное время. Глиняный раствор должен быть такой густоты, чтобы при наступлении на него ногой на нем оставались бы почти невидимые отпечатки.
