Печь в металлическом футляре с теплоотдачей 3920 ккал/ч

Отопительная печь (рис. 79) имеет размер: ширину – 890 мм, длину – 1140, высоту – 2150 мм. Теплоотдача для каждой стенки не указана.

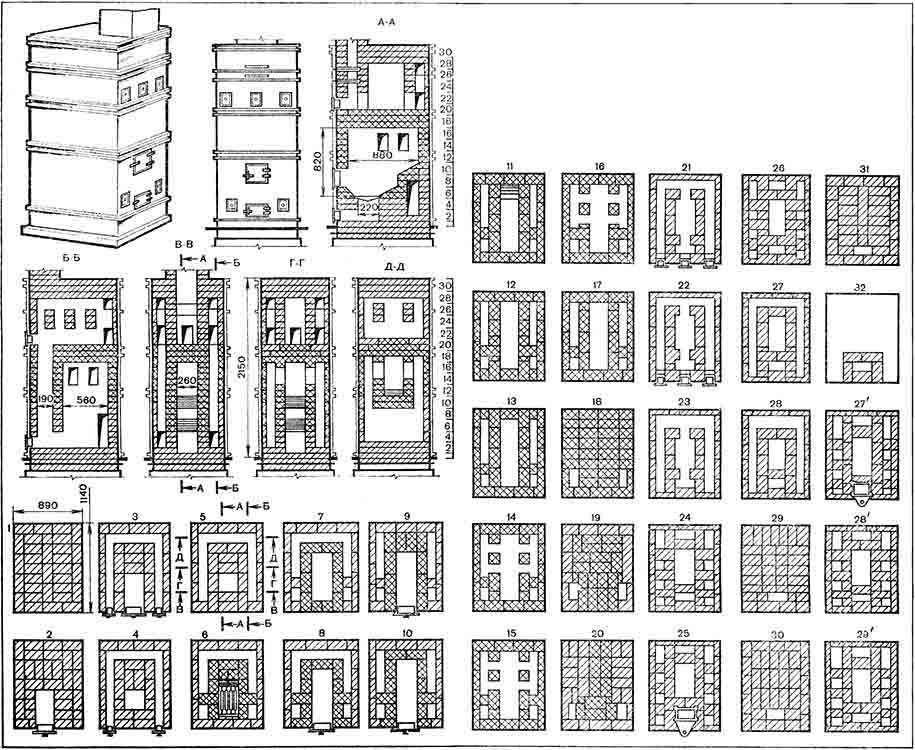

Рис. 79. Отопительная печь в металлическом футляре с теплоотдачей 3920 ккал/ч

Материалы: кирпич обыкновенный – 400 штук; кирпич тугоплавкий – 253 штуки; глина обыкновенная – тринадцать ведер; глина тугоплавкая – 110 кг; песок – двенадцать ведер; топочная дверка – 250x205 мм; поддувальная дверка – 250х140 мм; пять прочистных полудверок – 130х160 мм; две дымовые задвижки – 240x130 мм; колосниковая решетка – 300х252 мм; предтопочный лист – 500х700 мм, кровельная сталь для футляра 10 кв. м, толь 2 кв. м для гидроизоляции.

После изготовления футляра с внутренней и наружной сторон его покрывают огнеупорным лаком. Футляр состоит из нескольких звеньев. Нижнее, или первое, звено делают высотой не более 700 мм. При большей высоте работать в нем при закладке первых рядов очень неудобно. В футляре должны быть тщательно размечены и выполнены места для поддувала, дверок, чисток, задвижек. На внутренней стороне футляра ставят 6-10 кляммер из ленточной стали для крепления футляра к массиву печи. Передние и задние стенки кладут в половину, а боковые – в четверть кирпича.

Первый ряд кладут предварительно и на него надевают футляр или же сперва ставят футляр, а затем выполняют кладку. Кирпич должен прилегать к футляру как можно плотнее и лучше всего на слое глиняного раствора, так как воздушная прослойка между футляром и кладкой сильно снижает теплоотдачу. Кладку ведут согласно порядовкам, со стесыванием кирпича в нужных рядах. Как только будет заполнено кладкой первое звено, на него надевают второе и кладут дальше и т. д. Трубу кладут в пятерик с каналом 260х130 мм. Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами необходимо вставить 27´, 28´ и 29´ ряды.

Изразцовая печь с теплоотдачей 4150 ккал/ч

Отопительная печь (рис. 80) имеет размер: ширину – 1020 мм, длину – 1020, высоту – 2150 мм. Теплоотдача для каждой стенки не указана.

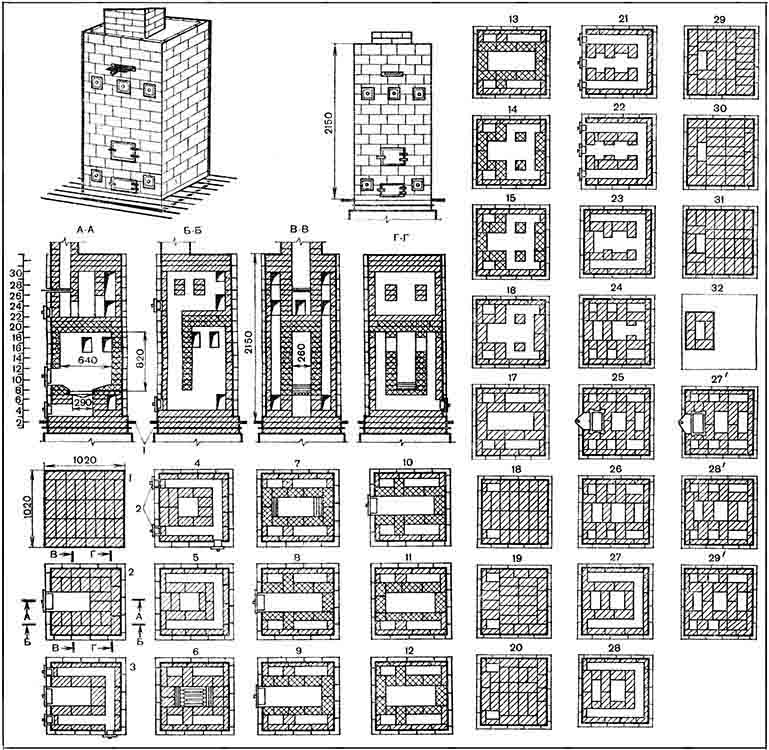

Рис. 80. Отопительная печь изразцовая с теплоотдачей 4150 ккал/ч:

^{1 – гидроизоляция; 2 – чистки}

Материалы: кирпич обыкновенный – 425 штук; кирпич тугоплавкий – 155 штук; глина обыкновенная – четырнадцать ведер; глина тугоплавкая с шамотом – 75 кг; песок – тринадцать ведер; топочная дверка – 250x205 мм; поддувальная дверка – 250х140 мм; шесть прочистных дверок – 130х140 мм; две дымовые задвижки – 240x130 мм; колосниковая решетка – 300х252 мм; предтопочный лист – 500х700 мм; изразцы терракотовые угловые – 52 штуки, то же прямые – 162 штуки, толь для гидроизоляции – 2 кв. м.

Перед тем как класть печь, сортируют по цвету и размеру изразцы, притачивают отдельные неточности, сортируют кирпич. Прежде всего каждый ряд кладут без раствора, исправляют, разбирают и затем последовательно кладут на растворе. Изразцы крепят в кладке так, как это было описано ранее. Кладку ведут строго по порядовкам, с тщательной перевязкой швов. Трубу кладут в пять кирпичей с каналом 260х130 мм.

Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами вставляют 27´, 28´ и 29´ ряды.

После кладки лицевые поверхности очищают от пыли и грязи, швы между изразцами в зависимости от цвета заполняют белым или подкрашенным гипсовым раствором.

Устройство дымовых труб

Дымовые трубы служат для отвода продуктов горения и образования тяги в печах. Они делятся на насадные и коренные трубы и стенные каналы или дымоходы.

Насадные трубы устанавливают непосредственно на самой печи, они служат как бы ее продолжением. Лучше их ставить не на печную кладку, а на железобетонную плиту, укладываемую на перекрышу. Толщина плиты должна быть не менее 50 мм и хорошо армирована.

Коренные трубы выполняют в виде отдельного стояка на прочном фундаменте. Они занимают место в помещении и требуют больше кирпича. Их следует применять только тогда, когда невозможно устройство дымоходов или насадных труб. Печи рекомендуется располагать по возможности ближе одна к другой, и конечно, к трубе. В такой трубе делают два-три канала и обязательно один вентиляционный. Категорически запрещается подводить к вентиляционному каналу дымоходы печей.

Стенные дымоходы предусматривают внутри капитальных стен во время их кладки. В исключительных случаях допускается устройство их в наружных стенах, но для этого с внутренней стороны помещения необходимо утолщение в виде пилястры. При этом следует учитывать, что во избежание охлаждения дымохода, который приводит к конденсации паров и ухудшению тяги, от дымохода до наружной поверхности стен должно быть: 2,5 кирпича при стене толщиной в 3 кирпича, 2 кирпича при стене толщиной в 2,5 кирпича и 1,5 кирпича при стене толщиной в 2 кирпича. Чтобы не ослаблять прочность стен, дымоходы нельзя располагать в углах и местах пересечения стен. Если стены из силикатного кирпича, шлакобетона, самана, сырцового кирпича или естественного камня, то дымоходы выполняют из обыкновенного (красного) кирпича толщиной не менее в полкирпича. Стенки и перегородки между дымоходами должны быть также не менее чем в полкирпича.

Присоединение печей к дымоходам

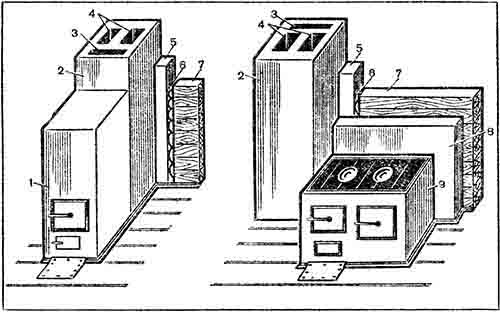

Рис. 81. Коренные трубы с подключенными печами:

^{1 – печь; 2 – коренная труба; 3 – вентиляционный канал; 4 – дымовые каналы; 5 – разделка; 6 – изоляция из двух слоев войлока, вымоченного в глиняном растворе; 7 – стена; 8 – кирпичная стенка; 9 – плита}

На рисунке 81 показаны коренные трубы и присоединение к ним в отдельности печи и плиты – кухонного очага. Если же к одному дымоходу присоединить две печи, и особенно на разных этажах, то возможен перебой тяги верхних печей печами нижнего этажа. В исключительных случаях допустимо присоединение к одному дымоходу двух печей, находящихся на одном этаже. Для этого в общем канале выполняют рассечку, то есть перегородку высотой от 750 до 1000 мм (рис. 82), или присоединяют печи на разных уровнях. Это делают для того, чтобы не получилось встречного движения дымовых газов. При этом надо помнить, что размер общего дымового канала должен быть не менее 140x270 мм.

Рис. 82. Присоединение двух печей к одному дымоходу:

^{1 – от одной печи; 2 – от другой}

Когда коренная труба или стенные дымоходы находятся на некотором расстоянии от печей, то последние подключают к дымоходам с помощью патрубка или перекидного рукава (горизонтального дымового канала), выложенного из кирпича в футляре из кровельной стали длиной не более 2000 мм (рис. 83).

Рис. 83. Перекидной рукав:

^{1 – угловая сталь; 2 – кирпич; 3 – кровельная сталь; 4 – чистка}

Перекидной рукав выполняют на балочках из угловой стали, которые опираются одними концами на стенку с дымоходами или на коренную трубу, другими – на стенку печи. Стенки и дно рукава выкладывают из кирпича на ребро (четверть кирпича), а перекрышу или верх рукава – из двух рядов кладки кирпича плашмя.

Для удаления сажи из рукава в нем устраивают прочистную дверку. Перекидной рукав выполняют с подъемом в сторону движения газов под углом 10°, что обеспечивает лучшую тягу, при этом строго соблюдают противопожарные требования. Когда потолок защищен от возгорания (оштукатурен, обит двумя слоями войлока или асбеста, кровельной сталью), то расстояние между верхом патрубка и потолком должно быть не менее 380 мм, а если потолок не защищен от возгорания, то рукав должен быть на расстоянии не менее 500 мм. Такие же условия соблюдают при нахождении патрубка около сгораемых стен и перегородок.

Иногда перекидной рукав делают не внутри помещений под потолком, а на чердаке, называя его боровом, но это очень опасно в пожарном отношении. Лучше всего от каждой печи вывести свою трубу. Такие трубы удобны для очистки сажи и ухода за ними. Кроме того, борова часто снижают тягу в печи, что не всегда хорошо.

Расположение труб над кровлей

Дымовые трубы располагают в здании так, чтобы они как можно ближе выходили к коньку крыши, выше которой делают головку трубы. В насадных трубах эти условия зависят от расположения печи в помещении. Так как дымовая труба находится сверху крыши, то есть ее головка подвергается воздействиям различных атмосферных явлений, рекомендуется ее класть не на глиняном, а на известковом, цементно-известковом или цементном растворе. Высота трубы сверх крыши зависит от того, на каком расстоянии она отстоит от конька (рис. 84). Головку выводят на 500 мм выше конька в том случае, если она расположена не далее 1,5 м от конька по проведенной горизонтальной линии. Головку выводят до уровня конька крыши в том случае, если она находится от конька на расстоянии 1,5–3 м и ниже уровня конька крыши до прямой под углом 10° к горизонту, при нахождении трубы от конька более 3 м. Труба во всех случаях должна возвышаться над уровнем крыши не менее чем на 500 мм. Если труба будет расположена близко к высокой стене или деревьям с густой кроной, ее наращивают стальной или асбестоцементной трубой, чтобы избежать опрокидывания дыма ветром.

Рис. 84. Расположение труб на крыше

Размеры дымовых каналов

Дымовые каналы в зависимости от мощности печей могут быть различных размеров: ¹/₂х¹/₂ кирпича при печах с теплоотдачей до 3000 ккал/ч, ¹/₂х³/₄ при печах с теплоотдачей до 4500 ккал/ч и ¹/₂х1 кирпича при печах с теплоотдачей до 6000 ккал/ч при двух топках в сутки, но могут быть и другие размеры, которые встречаются в порядовках печей.

Ниже приведены размера дымовых каналов:

Канал	Размеры каналов
	в кирпичах	мм	см2
А	1/2х1/2	140х140	200
Б	1/2х3/4	140х210	295
В	3/4х3/4	210х210	440
Г	1/2х1,0	140х270	380
Д	3/4х1,0	210х270	567
Е	1,0х1,0	270х270	730
Ж	1,0х11/2	270х390	1050

^{Примечание. В зависимости от толщины швов эти размеры могут быть меньше, например канал А 130х130 мм и т. д.}

В зависимости от размера канала кладку ведут по-разному (рис. 85): в четыре кирпича, в пять, в шесть или в четыре кирпича с двумя трехчетверками – это канал Д и т. д.

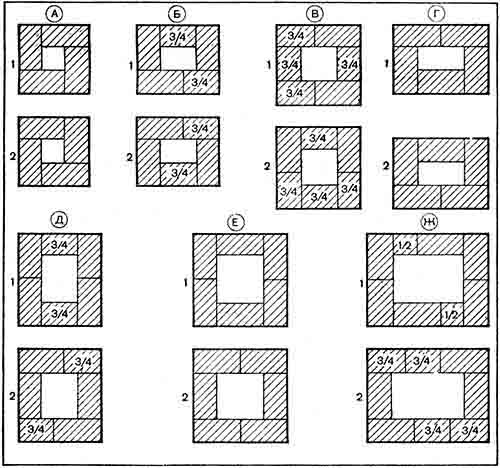

Рис. 85. Размеры дымовых каналов и их кладка:

^{1 – нечетные ряды; 2 – четные ряды}

На рисунках каналы обозначены буквами, а ряды цифрами. Нечетные ряды – цифра 1, четные – цифра 2. В процессе кладки ряды чередуют. Их выполняют из целых кирпичей, целых кирпичей и трехчетверок или половинок. Все это требуется для перевязки швов. Конечно, лучшая труба та, которая выполнена из целого кирпича, лучшая кладка та, у которой над вертикальным швом нижнего ряда приходится середина кирпича верхнего ряда. Она называется перевязкой в полкирпича, обеспечивающей высокую прочность кладки. Не всегда приходится правильная перевязка кладки через один ряд по всей высоте. На рисунке 86 показана кладка двух спаренных каналов. Если их выложить на всю высоту чередованием рядов Б и В, то наружные стенки кладки будут иметь правильную перевязку, обеспечивающую необходимую прочность. Стенка, разделяющая трубу на два канала, не будет иметь надлежащей перевязки, так как укладываемые кирпичи все время находятся впритык к наружным стенкам. При чистке трубы внутренняя стенка может быть легко разрушена. Чтобы этого не произошло, через каждые четыре чередующихся ряда Б и В необходимо выложить один ряд Г, располагая кирпич так, как показано на рисунке.

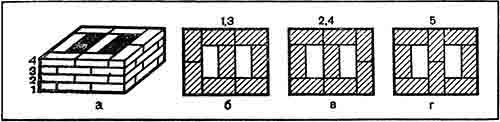

Рис. 86. Кладка трубы при двух спаренных каналах:

^{а – общий вид трубы; б – кладка нечетных рядов; в – кладка четных рядов; г – кладка пятого ряда}

Когда применяют для кладки труб колотый кирпич, то тесаную грань следует располагать наружу, а гладкую – вовнутрь. Это необходимо потому, что при теске кирпича нарушается его структура и на тесаной поверхности образуются мельчайшие трещины, способные легко увеличиваться и разрушаться под действием горячих дымовых газов.

Кладка трубы с распушкой и выдрой

Прежде чем приступить к кладке трубы, следует знать, из каких основных частей она состоит. Насадную трубу всегда устанавливают на печи, то есть на перекрыше, которую не доводят на два-три или более рядов до междуэтажного перекрытия, или на шейке печи, то есть шейке распушки. В шейке печи можно поставить задвижку или, как дополнение, и вьюшку.

Над шейкой печи при подходе к междуэтажному перекрытию кладку уширяют, образуя разделку или распушку толщиной, считая от дыма, 260 или 380 мм. Выкладывают ее в несколько рядов кладки по высоте. Выше распушки по чердачному пространству проходит стояк, то есть ровная часть трубы, которая доводится до самой кровли. Выше кровли выполняют вторую распушку, называемую выдрой, которая нависает на 100 мм над кровлей по всем четырем сторонам. Это нависание обеспечивает отвод стекаемой атмосферной воды на кровлю. Если же этого не сделать, то вода будет стекать по стояку, разрушая его и увлажняя чердачное пространство. Выше выдры кладут шейку трубы такого же сечения по наружным размерам, как и стояк. Дальше кладку уширяют, образуя оголовок. Для предохранения трубы от разрушения над ней устанавливают колпак или флюгарку из кровельной стали, которые, кроме предохранительных функций, еще и улучшают тягу в печах (рис. 87).

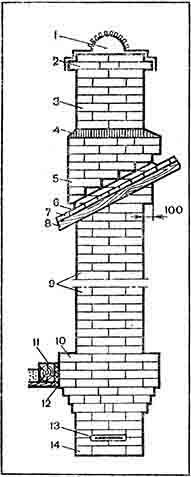

Рис. 87. Труба и ее части:

^{1 – металлический колпак; 2 – оголовок трубы; 3 – шейка трубы; 4 – цементный раствор; 5 – выдра; 6 – кровля; 7 – обрешетка; 8 – стропила; 9 – стояк трубы; 10 – распушка (разделка); 11 – балка с перекрытием; 12 – изоляция; 13 – дымовая задвижка; 14 – шейка печи}

Все выступающие части трубы над кровлей следует покрыть кровельной сталью или обработать цементным раствором, придав ему уклон, обеспечивающий стекание воды. Трубы лучше всего оштукатурить цементно-известковым или цементным раствором и побелить известью. Оштукатуренные трубы служат более длительное время.

Как было сказано выше, сечение каналов дымоходов бывает разным и класть распушку и выдру приходится по-другому, но строго перевязывая швы. Рассмотрим кладку распушки и выдры с каналами разного сечения.

Кладка распушки и выдры с дымовым каналом 140x270 мм (рис. 88). В зависимости от толщины швов размеры канала могут быть на 10 мм меньше. Кладка распушки и выдры рассматривается с таким расчетом, что они по длине и ширине увеличиваются по каждому ряду на ¹/₄ кирпича (60–70 мм), что в основном зависит от толщины швов.

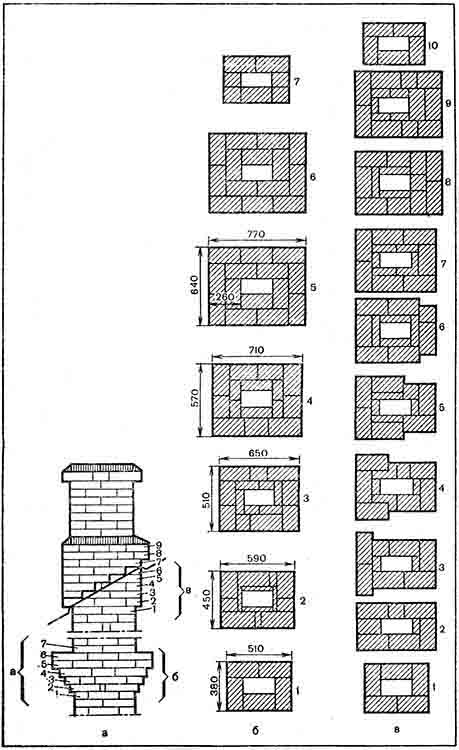

Рис. 88. Кладка распушки и выдры с дымовым каналом 14х27 см:

^{а – общий вид трубы; б – порядовки распушки; в – порядовки выдры}

Кладка распушки начинается на некотором расстоянии от перекрыши печи, на которой обосновывается насадная труба. Это расстояние может состоять из нескольких рядов кладки, часто называмых шейкой печи. В данном случае распушка состоит из шести рядов.

Первый ряд – это шейка трубы, выполненная из пяти кирпичей с размерами дымового канала 140х270 мм и наружными сторонами 510x380 мм.

Второй ряд – это начало распушки с наружными размерами 590x450 мм. Для получения таких размеров в кладку вставляют четверки и половинки кирпича. Внутри распушки для ограничения размеров канала вставляют «пластинки», колотый кирпич толщиной по 30–40 мм. Размер дымового канала во всех рядах кладки распушки остается без изменения.

Третий ряд распушки имеет размеры 650x510 мм. Внутри кладки распушки вставляют «пластинки» кирпича толщиной около 6 см.

Четвертый ряд имеет наружные размеры 710x570 мм. Внутри распушки вставляют кирпичи толщиной 90-100 мм.

Пятый ряд кладут полностью из целого кирпича.

Шестой ряд такой же, как и пятый, только строго соблюдают перевязку швов. При увеличении высоты распушки пятый и шестой ряды чередуют.

Седьмой ряд – это начало кладки стояка трубы в пять кирпичей. Его доводят на один-два ряда выше уровня кровли, а затем возводят выдру.

Ее кладут на стояке с тщательной перевязкой швов. Эта кладка рассматривается девятью рядами. Каждый ряд выступает вперед на ¹/₄ кирпича. В середине, то есть внутри выдры около дымового канала, вставляют кирпичные пластинки такой толщины, чтобы они не уменьшали и не увеличивали размеры канала.

Первый ряд кладут в пять кирпичей. Он является стояком.

Второй ряд увеличивает только кладку по длине с выступом по ¹/₄ кирпича на обе стороны, для чего приходится вставлять половину и трехчетверку, а внутри выдры в канале ставить пластинку из кирпича.

Третий ряд кладут так, что его длина остается без изменений, а ширина с одной стороны (нижней части выдры) увеличивается всего на половину кирпича для образования свеса.

Четвертый ряд кладут, как показано. Свес увеличивается и с боковых сторон.

Пятый ряд выполняют, как показано в порядовке.

Шестой ряд выкладывают так, что свес с боковых сторон удлиняется. Его ширина и длина равняются двум кирпичам.

Седьмой ряд полностью завершает кладку свеса по трем сторонам.

Восьмой ряд кладут согласно порядовке и у него выпускают свес с последней четвертой стороны.

Девятый ряд кладут, как восьмой, с тщательным соблюдением перевязки швов.

Десятый ряд показывает кладку шейки трубы в пять кирпичей. Выложив полностью шейку трубы, приступают к оголовку, кладка которого не представляет труда, так как выполняется таким же порядком, как распушка.

В рассмотренном варианте кладки выдры следует обратить внимание на то, что ее правая сторона, начиная со второго ряда, уширяется на четверть кирпича по сравнению с кладкой стояка. Можно этого и не делать, а оставить ее такой же, как стояк. Это будет рассмотрено ниже.

Чтобы обеспечить сток воды с оголовка трубы и выдры и предохранить их от быстрого разрушения, на них наливают цементный раствор, разравнивают его так, чтобы он имел скос, и заглаживают.

Кладка распушки с дымовым каналом 270х270 мм (рис. 89), с толщиной стенок в 380 мм, считая «от дыма», мало чем отличается от ранее рассмотренного варианта. Требуется также тщательная перевязка швов и укладка частей кирпича разной толщины: четверки, половинки, трехчетверки.

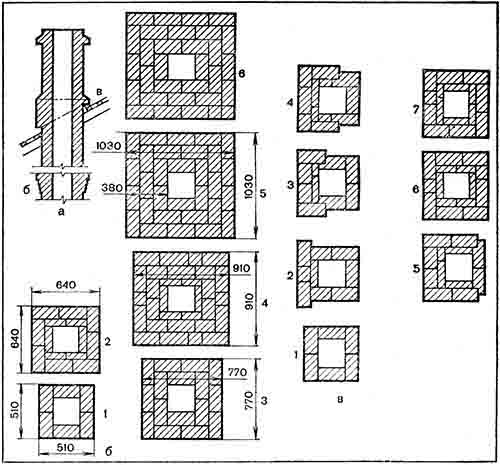

Рис. 89. Кладка распушки и выдры с дымовым каналом 27х27 см:

^{а – общий вид трубы; б – порядовки распушки; в – порядовки выдры}

Первый ряд – это шейка трубы, выполненная из шести кирпичей с наружным размером 510x510 мм, с дымовым каналом 270х270 мм.

Второй ряд – это начало распушки с наружными размерами 640x640 мм. Кладку ведут из целого кирпича, только для внутренней части распушки кирпич приходится колоть по длине на две части.

Третий ряд с наружными размерами 770х770 мм полностью кладут из целого кирпича.

Четвертый ряд с наружными размерами 910x910 мм кладут с применением целого кирпича и его частей.

Пятый ряд с наружными размерами 1030x1030 мм выкладывают из целого кирпича.

Шестой ряд такой же, как и пятый, только перевязка швов другая. При необходимости увеличить по высоте распушку выкладывают поочередно пятый и шестой ряды.

Седьмой ряд похож на первый и является стояком трубы.

Выдру кладут на стояке в шесть кирпичей. Состоит она из семи рядов.

Первый ряд – это стояк трубы, выполненный в шесть кирпичей.

Второй ряд – первый ряд кладки выдры с уширением с одной стороны для образования свеса.

В третьем ряду кирпичи для свеса укладывают с двух боковых сторон.

В четвертом ряду свес на боковых сторонах удлиняют и доводят до полутора кирпичей.

Пятый ряд похож на третий, с длиной свеса с каждой стороны до двух кирпичей.

Шестой ряд полностью заканчивает оформление свеса. Внутри выдры укладывают по ¹/₄ кирпича, то есть не уменьшая размеры дымового канала.

Седьмой ряд похож на шестой, только разница в перевязке швов. Толщина свеса при этом становится равной двум рядам кладки. Если требуется увеличить высоту выдры, то последние два ряда чередуют.

Выше выдры кладут шейку трубы в шесть кирпичей, над которой выполняют оголовок.

Следует указать на то, что при кладке выдр некоторым кирпичам приходится придавать нужную форму, выкалывая их местами.

Из рассмотренных двух примеров кладки распушки и выдры видно, что кладка из кирпича – работа достаточно сложная. Легче всего их выполнить из железобетона.

Для арматуры применяют 5-7-миллиметровую стальную (железную) проволоку из расчета по четыре-пять прутков на каждую сторону плиты. Два прутка арматуры должны обязательно лежать на кирпичной кладке.

Плиту для распушки или выдру можно изготовить на месте их нахождения или отдельно с последующей укладкой. В том и другом случае необходимо сделать опалубку. При изготовлении изделия на месте опалубку крепят как можно прочнее. Ширина каждой стороны опалубки должна быть минимум 250 мм «от дыма», но лучше оставлять 380 мм. Это более надежно. По краям опалубки прибивают бруски или доски так, чтобы они поднимались над опалубкой на нужную толщину плиты (под распушку не менее 50 мм). В канале трубы следует вставить доску или фанеру, чтобы в канал не попал бетон.

Работу выполняют так. Устанавливают и крепят опалубку. Готовят нужное количество арматуры. Приготовляют бетон или цементный раствор. Чтобы бетон или раствор сильно не прилипали к опалубке, ее можно покрасить жидким глиняным раствором. На опалубку накладывают слой бетона или раствора, равный половине толщины будущего изделия, хорошо уплотняют его и укладывают арматуру так, чтобы она находилась от краев плиты не менее 2 см. Затем укладывают оставшийся материал, хорошо уплотняют его и выравнивают (рис. 90). Кладку стояка трубы на плите ведут обычно. Чтобы кирпич прочно не схватился с бетоном, последний по месту его укладки покрывают тонким слоем глиняного раствора или просто кладку ведут на растворе. Опалубку следует снимать не ранее чем через три недели.

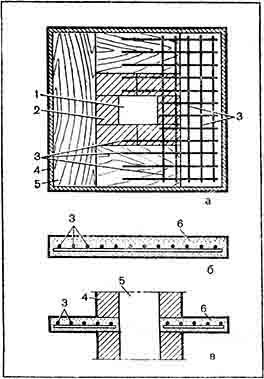

Рис. 90. Изготовление железобетонной выдры:

 ^{а – опалубка с расположенной арматурой; б – разрез плиты; в – плита в печной кладке; 1 – дымоход; 2 – печная кладка; 3 – арматура; 4 – бортики; 5 – опалубка; 6 – плита}

Изготовленная плита служит опорой для распушки, которую выполняют из кирпича, не связывая ее с кладкой трубы.

Плиту нужных размеров можно изготовить и предварительно, но следует знать, что 1 кв. м плиты толщиной в 10 мм весит около 25 кг.

Чтобы распушка была легче, можно поступить так. Изготовляют четыре плиты такого размера, чтобы облицовать ими (укрепить на глиняном растворе) трубу, и четыре плиты бортовые, установив их по краям поддерживающей плиты, прочно скрепив и промазав все щели. Высота плит должна быть 250–300 мм. Полученный таким образом «ящик» заполняют кирпичной кладкой, топливным шлаком или шлаком, смешанным с глиной, или известью, или песком, или сухой землей без растительных примесей (рис. 91). Намного лучше бортовые ограждения делать из двух половинок. Но можно плиту изготовить сразу с бортами.

Рис. 91. Изготовление распушки с заполнителем:

^{1 – печная кладка; 2 – железобетонная плита; 3 – бортовая плита; 4 – заполнитель; 5 – облицовочные плиты вокруг трубы; 6 – дымоход}

Выдру делают или в виде ровной плиты толщиной 20–30 мм, или плиты с откосами (с уклоном). Плиту хорошо армируют. Она должна нависать над трубой по всем сторонам не менее чем на 100 мм. Внизу выдры обязательно устраивают слезники, то есть желобки глубиной не менее 5 мм, располагая их от краев на 10–15 мм (рис. 92). Они предохранят глиняный раствор от размывания, чердачное перекрытие – от увлажнения.

Рис. 92. Изготовление железобетонной выдры:

^{а – выдра в плане; б – положение выдры на трубе; 1 – слезник; 2 – выдра; 3 – печная кладка}

Кирпичные трубы выше кровли следует оштукатурить цементно-известковым или цементным раствором, а также на 50-100 мм ниже кровли.

Выдру, шейку и оголовок можно сделать из монолитного или сборного железобетона толщиной от 30 до 50 мм.

Еще раз напоминаем, что кирпичные и другие трубы необходимо не реже одного, лучше двух раз в году осматривать и в случае обнаружения дефектов тут же их исправлять.
