Печные приборы

Для отопительных печей и кухонных очагов (плит) необходимы печные приборы (гарнитура), обеспечивающие нормальную работу печей и уход за ними.

Печные приборы – это готовые металлические изделия: топочные, поддувальные и другие дверки, колосниковые решетки, колосники, дымовые задвижки, печные вьюшки, чугунные плиты, заслонки, духовые шкафы, водогрейные коробки и др.

Чугунные приборы более прочны, не прогорают, не ржавеют, меньше коробятся от высокой температуры и служат более длительное время.

Дверки и задвижки, а также вьюшки должны хорошо закрываться. Наиболее плотно закрываются герметические дверки. Дверки и ручки должны иметь плавный ход, без заедания, движок задвижек свободно перемещаться в пазах рамок.

Все печные приборы изготовляют по республиканским стандартам (РСТ), которые имеют свои размеры и сортимент. Например, по РСТ РСФСР 556—76 плиты чугунные цельные, с одной конфоркой изготовляют двух типов: длиной 210 мм и шириной 280 и 340 мм, а по РСТ УССР 1062—71 плиты с одной конфоркой изготовляют трех типов; длиной 470, 620 и 666 мм, соответственно шириной 270, 420 и 460 мм и т. д.

Некоторые приборы иногда приходится изготовлять застройщикам из соответствующей стали. Чаще всего это духовые шкафы, водогрейные коробки, заслонки, самоварники, коробочки для чисток, иногда и дверки.

Все рассматриваемые ниже приборы по своим размерам даются по РСТ РСФСР 556—76.

Дверки и полудверки подразделяются на топочные, поддувальные, прочистные и вьюшечные (рис. 5).

Топочные дверки служат для закрывания печи, загрузки топлива в печь и его перемешивания – шуровки при горении. В печах, не имеющих поддувала, топочные дверки используют для регулировки подаваемого в топливник воздуха, необходимого для горения топлива.

Каждая дверка состоит из рамки и полотна. Полотно крепят на двух петлях к рамке и закрывают ручкой за крючок, прикрепленный к рамке. Рамку любой дверки нужно прочно крепить в кладке печи. Изготовляют такие дверки обыкновенными и герметическими.

Обыкновенные дверки (рис. 5, а) изготовляют из чугуна или стали. Между полотном и рамкой возможны зазоры.

Рис. 5. Дверки и полудверки:

^{а – обыкновенная; б – герметическая; в, г – простые стальные}

Герметические дверки (рис. 5, б) изготовляют только из чугуна. Они массивны, кромки рамки, соприкасающиеся с полотном, тщательно обрабатывают (припиливают и швабруют) для того, чтобы они как можно плотнее примыкали друг к другу. Полотно дверки плотно прижимается к рамке прижимным винтом, укрепленным в середине планки-щеколды, которую закладывают за крючок рамки. Герметическая дверка состоит из двух полотен: наружного и внутреннего, которое отражает тепло, предохраняя наружное от сильного нагревания, что особенно важно при топке печей каменным углем, так как от сильного нагревания наружное полотно может деформироваться.

Размеры топочных дверок обыкновенных: 294х270; 368х274; 224х270; 230х260; 224x220; 160x220 мм.

Размеры топочных дверок герметических: 280х305; 280х235; 255х255; 234х250 мм; духовочных – 202x300 мм.

Простые стальные дверки можно изготовить слесарным способом.

Полудверки бывают обыкновенные и герметические. Они имеют разное назначение и по размерам меньше топочных.

Поддувальную дверку (полудверку) ставят в поддувале или под колосниками. Ее назначение – подавать воздух к топливу во время его горения, а также для очистки зольника от золы. Полудверки бывают также вьюшечные размером 160х335 мм, через которые открывают и закрывают вьюшку на дымовом канале. Размеры полудверок обыкновенных: 160х270; 160х150; 170x170 мм; герметических – 280х170; 176х176; 160х170; 160х105 мм.

Прочистные дверки устанавливают в стенках печи или дымовой трубы. Они предназначены для очистки каналов печи или трубы от золы и сажи. Изготовляют размером 112x150мм.

Чистки-коробочки более практичны, чем дверки. Можно изготовить из кровельной стали таким же размером, как прочистные дверки, но весьма простой конструкции. Они состоят из рамки, в которую входит коробочка с ручкой (рис. 6). Внутреннюю часть коробочки заполняют куском кирпича на глиняном растворе. Кирпич берут толщиной, равной толщине стенки печи или дымохода. Можно обойтись одной коробочкой без рамки, вставляя ее в отверстие кладки и обмазывая глиняным раствором. Коробочки легко изготовить своими силами.

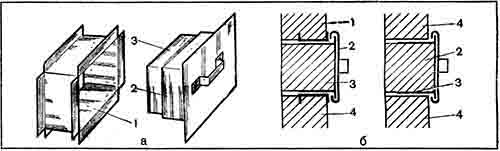

Рис. 6. Чистки-коробочки:

^{а – общий вид; б – коробочка, вставленная в кладку; 1 – рамка; 2 – коробочка; 3 – кирпич; 4 – печная кладка}

Лапки к рамкам дверок (рис. 7) крепят для того, чтобы можно было прочно укрепить дверку в печной кладке. Для этой цели используют полосовую сталь, которую прикрепляют к двум сторонам дверок длиннее на 200–300 мм, и к ней приклепывают лапки или же эти полоски берут длиннее дверки на 400–500 мм, отгибают лапки и изгибают. Закреплять дверки проволокой непрактично.

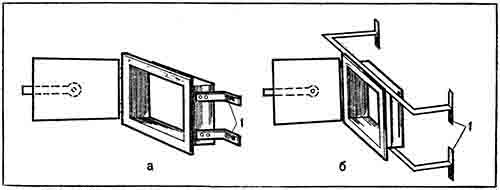

Рис. 7. Крепление лапок к рамкам дверок:

^{а – лапки простые; б – улучшенные; 1 – лапки}

Все стальные изделия с лицевой стороны (снаружи) покрывают огнеупорным лаком.

При изготовлении стальных изделий их размеры могут быть разными.

Задвижки печные служат для закрывания дымовой трубы после топки печи или переключения дымоходов в комбинированных печах. Задвижка (рис. 8) состоит из движка, который передвигается или ходит в пазах рамки. Рамку устанавливают в печной кладке и прижимают кирпичами. Изготовляют из чугуна шести размеров: 322x454; 266x396; 233х385; 302х345; 192х450; 192х340 мм. На ручках не должно быть заусенцев и острорежущих кромок, способных поранить руки. Между движком и рамкой бывают зазоры, что не обеспечивает плотного закрывания. Поэтому часто устанавливают не одну задвижку, а две (одну над другой).

Рис. 8. Задвижка печная:

^{а – рамка; б – движок}

Вьюшка служит для той же цели, что и задвижка. Она состоит из рамки с отверстием и бортиками. Внутри отверстие закрывается блинком, а снаружи дополнительно верхней крышкой, которая захватывает бортики. Благодаря двойному затвору она плотно закрывается. Устанавливают вьюшку в специальном отверстии дымохода, которое с наружной стороны печи закрывают вьюшечной дверкой. Иногда ставят вьюшку, а над ней задвижку. Вьюшки изготовляют трех размеров, считая по квадрату рамки: 330х330; 280х280; 220x220 мм, имеющие соответственно отверстия 350, 280, 114 кв. см. Вьюшки изготовляют из чугуна и после отливки дополнительно обрабатывают, чтобы они плотнее закрывались.

Заслонку поворотную (баран) изготовляют из чугуна. Представляет собой вьюшку, крышка которой вращается на длинной оси с ручкой, выпущенной через кладку (рис. 9). Закрывают или открывают крышку ручкой, при этом не пачкаются руки. Регулировать тягу в печи такой заслонкой невозможно, к тому же она неплотно закрывается и через нее уходят из печи горячие газы. Изготовляют четырех размеров с диаметром в чистоте 150, 180, 200, 230 мм.

Рис. 9. Заслонка поворотная (баран)

Колосниковые решетки и колосники выполняют цельными из чугуна, а для топок больших размеров – в виде отдельных колосников. В цельных решетках имеются отверстия, через которые подается воздух к топливу. Укладывают решетки или колосники над поддувалом так, чтобы их прозоры или отверстия были направлены вдоль топливника (от дверки к задней стенке). На них кладут топливо. Воздух, проникающий через отверстия решеток или колосников к горящему топливу, обеспечивает его нормальное сгорание.

Колосниковые решетки изготовляют шести размеров: 380х252; 300х252; 250x252; 250x180; 140x180; 120х140 мм, имеют соответственное количество ребер: 13, 13, 13, 9, 9, 7.

Колосниковые решетки для угля изготовляют более массивными.

Отдельные колосники имеют на концах приливы и при укладке их один к другому между приливами образуются зазоры, через которые и проходит воздух.

Плиты (верхний чугунный настил) относятся к печным приборам, необходимым для оборудования кухонных очагов или плит. Изготовляют из чугуна в виде отдельных плит без конфорок, или отдельных составных плит с конфорками, или цельных плит с одним или двумя отверстиями для конфорок разного диаметра.

Конфорки состоят из нескольких отдельных чугунных колец, что дает возможность изменять размеры отверстия в плите в зависимости от использования посуды. Иногда эти плиты для усиления нагрева снабжают в процессе изготовления снизу ребрами. Часто с нижней стороны плит для придания им жесткости и лучшего нагрева делают борта или пояса шириной по 30 мм с отступом от краев плиты на 20 мм. При кладке печи плита должна ложиться на кладку так, чтобы эти борта не доходили до кирпича по всем сторонам минимум на 5 мм, что необходимо на расширение металла. Если же этого не сделать, то печная кладка будет расстраиваться.

Плиты без конфорок изготовляют размером 710х410 мм.

Составные плиты (настил) имеют длину 410, 530 и 660 мм при спаренной ширине 360 мм.

Плиты цельные с одним отверстием для конфорок размером 410x280 мм с конфоркой диаметром 184 мм и 410х340 мм с конфоркой диаметром 244 мм.

Плиты цельные с двумя отверстиями для конфорок размером: 585х340 с конфорками диаметром 244 и 184 мм; 710х410 с конфорками диаметром 244 и 184 мм, 760х456 с конфорками диаметром 304 и 244 мм.

Духовки печные, или духовые шкафы, представляют короб из черной листовой стали. К передней части его приклепывают или приваривают чугунную или стальную раму с откидной или двухстворчатой дверкой. Духовки применяют для выпечки хлеба, пирожков, запеканок и т. д. С внутренней стороны короба к его боковым стенкам крепят стальные уголки, по которым передвигают противни для выпекаемых изделий или решетки для сушки различных продуктов.

Элементы духовки соединяют заклепками, сваркой или фальцовым швом. Духовой шкаф вставляют или вмазывают в печную кладку кухонного очага или другой печи. Он нагревается с пяти сторон отходящими горячими дымовыми газами, которые быстро разрушают сталь. Поэтому толщина имеет определенное значение. Габариты духовки зависят от размера кухонного очага. Духовки изготовляют из листовой стали толщиной от 0,5 до 3 мм, длиной от 450 до 500 мм, шириной от 300 до 360 мм, высотой от 250 до 300 мм, а для очагов больших размеров – длиной свыше 500 до 550 мм, шириной свыше 360 до 420 мм и высотой свыше 300 до 650 мм. Допускаются отклонения ±5 мм. Наружные поверхности дверки покрывают термостойкими лаками и эмалями.

Водогрейные коробки служат для нагревания воды. Они состоят из самой коробки, разборного крана и открывающейся крышки, через которую в нее заливают воду. Изготовляют коробки из оцинкованной стали, из прочного алюминия и реже меди, луженной с внутренней стороны. Устанавливают коробку сбоку топливника и чаще всего за духовым шкафом, крепят в печной кладке неподвижно или вдвигают в стальной футляр, вставленный в кладку. Выдвижные водогрейные коробки удобны в эксплуатации и ремонте. Размеры водогрейных коробок зависят от габаритов печи, но наиболее распространены размером 400х190х420 мм.

Заслон печной, или заслонка, необходим для закрывания устья русских печей. Может быть чугунный, но чаще изготовляют из листовой черной стали толщиной от 0,4 до 1 мм. Форма и размеры по РСТ РСФСР 204—77: длина – 500 мм, высота – 350 мм с отклонениями ±10 мм. Верхние края заслонки закруглены, в середине имеется ручка (рис. 10, а). По форме заслонка напоминает очень пологую арку, выложить которую из кирпича много сложнее полуциркульной. Прежде всего следует сделать рамку нужной формы из угловой стали, а по ней заслонку. Поскольку от нагревания и остывания тонкая сталь сильно деформируется, надо прежде изготовить для нее каркас из угловой или полосовой стали, но такого размера, чтобы он свободно входил в дугу.

Рис. 10. Заслонки:

^{а – рекомендованная РСТ РСФСР 204—77; б – широко распространенная в старых печах; 1 – лапки из полосовой стали для установки заслонки; 2 – рамка из угловой стали 25х25х3 мм}

В практике широко используют заслонку в виде полуциркульной арки, так как под нее гораздо проще выполнить арку устья (рис. 10, б). Внизу заслонки крепят лапки, чтобы последняя была устойчивее.

Самоварник служит для вставки в него самоварной трубы во время нагревания самовара. Часто отверстие самоварного канала закрывают прочистной дверкой. Иногда вместо дверки вставляют в отверстие кусок трубы диаметром не более 100 мм или изготовляют ее из листовой стали. Закрывают такой самоварник крышкой из листовой стали. Чем плотнее закрыт самоварник, тем меньше уходит тепла из помещения.

Флюгарки и дефлекторы бывают разных конструкций и служат для предохранения кирпичной кладки верхнего оголовка печной трубы от атмосферных воздействий, улучшения тяги дымовых газов и предохранения их от опрокидывания (дым обратно направляется в печь) во время ветреной погоды. Изготовляют их из листовой стали, желательно более толстой, что повышает срок службы.

При кладке новых печей может быть использована старая гарнитура при условии, что она находится в хорошем состоянии. Приборы, бывшие в употреблении, следует внимательно осмотреть; дефектные применять не следует, так как они быстро придут в негодность, потребуют замены, что вызовет переделку печи.

Инструменты и приспособления

От наличия нужного инструмента и приспособлений, от правильной организации труда зависит производительность труда, безопасность в работе и качество выполненных работ. Не все инструменты могут быть применены одновременно в печной кладке, в основном это зависит от сложности работ. Необходимый перечень инструмента и его назначение приведены ниже. Многие инструменты можно изготовить своими силами.

Инструменты

Печной молоток (рис. 11, а) выполнен из стали и закреплен на деревянной прочной ручке. Состоит из обушка квадратной формы и носка в виде лопаточки-кирочки. Она должна быть острой, что поможет хорошо отесать расколотый кирпич. В середине имеется отверстие для вставки ручки. Молоток служит для раскалывания, околки и грубой тески кирпича, разборки старой печной кладки, забивки гвоздей, прямления проволоки и т. д. Для начинающего печника достаточно одного печного молотка.

Рис. 11. Инструменты для печных работ:

^{а – печной молоток; б – кирочка; в – кельма; г – ватерпас}

Кирочка (рис. 11, б) отличается от печного молотка тем, что оба ее конца (лопаточки-кирочки) острые. Один из концов несколько притупленный и пользуются им для предварительной грубой отески кирпича, другой конец более острый и им выполняют более тщательную и чистую отеску. Изготовляют также из стали с отверстием для крепления ручки.

Кельмы (рис. 11, в) – лопатки с полотнами разной формы. Начинающему печнику достаточно какой-то одной. Форма и размеры зависят от привычки.

Кельма служит для набирания и укладки раствора в печной кладке и срезания его излишков, выдавленных из швов и особенно растворов, содержащих известь или цемент. Многие печники глиняный раствор намазывают на кирпич руками, что часто приводит к травмированию их острыми песчинками или другими посторонними включениями, особенно при применении непросеянного раствора. Поэтому лучше пользоваться кельмой. К тому же ей удобно перемешивать раствор для придания ему полной однородности и густоты. Изготовляют кельму из крепкой листовой стали толщиной 1 мм.

Кисть мочальная необходима для затирки или швабровки поверхности печной кладки. С ее помощью удаляются шероховатости и излишки глиняного раствора и придается поверхности, особенно внутренней, более гладкий вид.

Кроме того, ее применяют для побелки печей и труб клеевыми или известковыми составами. Кисть закрепляют на ручке.

Прави́ло – толстая деревянная линейка, хорошо остроганная, лучше фугованная, длиной от 1500 до 2000 мм, сечением 30x40 мм. Применяют для проверки печной кладки и разбивки формы печей. Если нанести на нее углубленные сантиметровые деления, она заменит метр. Прави́ло желательно содержать в сухом виде, так как, намокая и высыхая, оно коробится, изменяет свою форму и теряет точность.

Для разбивки и проверки размеров печи и печной кладки используют стальной складной метр.

Весок необходим для проверки вертикальности печной кладки и ее размеров с помощью шнура. Это грузик цилиндрической формы, диаметром 15–20 мм, длиной 50–70 мм, с острым нижним концом и тупым верхним, с просверленными двумя отверстиями для закрепления прочного тонкого шнура длиной не более 5–6 м.

Уровень – точно выполненный деревянный, стальной или легкосплавный брусок, который может быть разной длины, со вставленными в него одним или двумя визирами – изогнутыми стеклянными трубочками, заполненными спиртом так, чтобы там был воздушный пузырек. При одном визире уровень применяют для горизонтальной и вертикальной проверки. Короткие уровни при проверке укладывают на прави́ло или приставляют к нему. Обращаться с уровнями надо осторожно, чтобы не сбить и не расколоть визиры. Стальные уровни желательно закрасить масляной краской, предохранив их от ржавления.

Ватерпас (рис. 11, г), часто называемый рейкой-отвесом, является простейшим уровнем. Изготовляют его из двух, точно отфугованных деревянных реек длиной 1000–1500 мм и 500–600 мм. Короткие врезают в длинные прямым шипом строго под прямым углом. Для прочности скрепляют подкосами. Установив ватерпас по уровню, по рейкам проводят риски, по которым вбивают шпильки. Они и будут указателем для веска при правильном положении ватерпаса. Весок на тонком прочном шнуре надевают на шпильки.

Угольник изготовляют из дерева длиной 1000–1200 мм с короткой стороной 500–600 мм. Необходим для проверки прямоугольности рядов кирпичной кладки и разбивки печи на фундаменте.

Деревянное весло применяют для перемешивания различных растворов. Длина его – от 1000 до 1500 мм.

Лопата деревянная в основном необходима для приготовления глиняного раствора (рубки глины). Длина бывает от 1500 до 1750 мм.

Для насыпания и перемешивания вяжущих и раствора, уборки мусора, рытья глины используют стальную лопату.

Нож или цикля для тески изразцов должны быть из крепкой стальной пластинки толщиной 1,5 мм, шириной 20–30 мм и длиной 200–250 мм. Одну сторону хорошо затачивают. Во время тески один острый конец, за который берутся руками, обертывают кожей, резиной или прочной тканью, чтобы не порезать руку.

Стукальце – отрезок круглой стали или трубы длиной 200–250 мм, диаметром 30–35 мм. Служит для нанесения ударов по ножу, заменяя молоток, который неприменим потому, что по ножу можно сделать промах и тем самым расколоть изразец.

Такие инструменты, как скарпель, кувалдочка, точильный камень, рашпиль, применяют по необходимости. Для кладки простых, необлицовываемых печей достаточно иметь печной молоток, кельму, весок, уровень, прави́ло, угольник и метр.

Приспособления

Без приспособлений невозможно вести работу. Для работы на высоте нужны подмости, для воды – ведро, для хранения и приготовления раствора – ящики и т. д.

Ящики бывают различных размеров, в зависимости от назначения. Изготовляют их из тонких досок (теса) или любого подходящего материала.

Для приготовления глиняного раствора нужны большие ящики размером 1500х1000х300 мм с четырьмя ручками, чтобы удобнее было их переносить. Для хранения глиняного раствора на рабочем месте можно применять ведро, но лучше ящик размером 800х500х300 мм.

Замачивать кирпич, особенно с применением рамок, лучше в ящике размером 600х300х300 мм или в какой-либо другой высокой емкости.

Сито необходимо для просеивания сухих материалов и раствора. Желательно иметь два сита: одно с ячейками сечением от 1х1 до 1,5х1,5 мм для просеивания песка и сухих вяжущих – цемента и гипса, другое сечением 3x3 мм для просеивания раствора и процеживания глиняного «молока». Сито натягивают на рамку того же размера, что и ящик.

Рис. 12. Приспособления:

^{а – рамка для переноса и хранения кирпича; б – козелок; в – специальная скамья; г – направляющие стойки}

Рамки для подноски кирпича (рис. 12, а) могут быть из деревянных брусков или из стальной проволоки толщиной 5 мм. Размеры рамки 500х250 мм. Их применяют для подноски и хранения кирпича, одновременного смачивания нескольких штук в воде. Кирпич укладывают в рамку на ребро.

Подмости (рис. 12, б) – одно из необходимых приспособлений в работе. Лучше для этой цели изготовить нужное количество козелков высотой 1500 мм с перекладиной на половине высоты, на которую укладывают доски. Наиболее удобной высотой для кладки считается 600–800 мм над полом, то есть можно стоять на полу и выкладывать печь до этой высоты, затем требуются подмости. Подмости должны быть прочными, так как на них создается нагрузка не только от рабочего, но и от материала.

Если невозможно сделать козелки, то ставят стойки, а на них прогоны с прочным настилом.

Специальную скамью (рис. 12, в) с двумя полками, размером 1500х250х500 мм устанавливают на рабочем месте параллельно кладке на расстоянии 500–600 мм от нее. На верхнюю более толстую и прочную полку ставят воду, ящик с раствором, кирпич, мочальную кисть. Более легкая нижняя полка служит только для инструмента. Такое расположение создает определенные удобства в работе.

Направляющие стойки (рис. 12, г) изготовляют из точно отфугованных досок или брусков. В печных работах много времени отнимает проверка кладки по вертикали и горизонтали веском, уровнем, прави́лом, угольником. Если же установить направляющие по углам печи строго по веску и укрепить к полу и потолку планками так прочно, чтобы не сбить их во время работы, не потребуется такой операции, как проверка по вертикали. Если же на стойках разметить ряды кладки, нанеся риски и пропилив их пилой, то можно отказаться от горизонтальной проверки рядов кладки.
