Глинобитная печь

Практика показала, что хорошую русскую печь можно устроить не только из кирпича, но и из глинобита. В этой печи применяют кирпич только для настилки пода и кладки трубы.

При хорошем выполнении и уходе глинобитная печь может служить длительное время. Для кладки печи необходимо приготовить нужное количество глиняного раствора, тщательно подобрав состав так, как это было описано ранее. Для печи средних размеров требуется примерно 3,5 м³ раствора. Перемешивают раствор очень тщательно. Густота раствора должна быть такова, что если изготовить из него кирпич стандартного размера, положить его серединой на руку или палку, он не должен прогибаться. При небольшом прогибании качество кирпича удовлетворительное (рис. 73, а). Глину и песок для приготовления раствора насыпают на деревянный щит таким слоем, чтобы после трамбования получился слой толщиной 150 мм. На хорошо утрамбованном растворе, если на него стать, почти незаметны отпечатки ног. Слой 150 мм удобен тем, что из него нарезают куски или бруски нужного размера для устройства печи. Более тонкий слой малопроизводителен, а более толстый с трудом уплотняется во время работы. Приготовленную глину таким образом нарезают полосами шириной 200 м, которые затем режут на прямоугольные бруски (кирпичи) длиной по 300–400 мм. Концы брусков срезают на ус или же на половину их толщины, то есть так, как выполняют сопряжение древесины в полдерева (рис. 73, б).

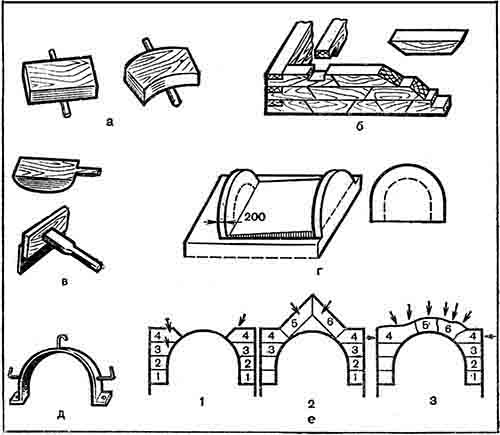

Рис. 73. Приспособление и порядок устройства русской глинобитной печи:

^{а – проверка жесткости раствора; б – форма брусков и их укладка в печь; в – деревянный валек и скребок со стальным лезвием; г – стенки под свод; д – рама для устья; е – закладка свода (цифры показывают порядок укладки кусков, стрелки – направление ударов)}

Бруски укладывают с перекрытием швов с дополнительным тщательным уплотнением валком или трамбовкой, которыми наносят сильные удары поверху и боковым сторонам (рис. 73, в). Чем сильнее уплотнение, тем выше прочность печи и наоборот.

После уплотнения и выравнивания кладки скребком срезают лишнюю глину, а стенки проверяют на вертикальность и горизонтальность.

Необходимо знать, что толщина стенок печи может быть от 190 до 250 мм. Чем толще стенки, тем дольше печь держит тепло.

При укладке последующего ряда брусков нижележащие бруски водой не смачивают. Если же их смачивать, то в местах соприкосновения брусков слой раствора окажется более слабым. При перерыве в работе верхние стороны уложенных брусков закрывают смоченными в воде и отжатыми от ее излишков тряпками.

Как известно, под подом необходима песчаная засыпка, которую насыпают на ранее устроенный настил или свод. Настил также можно устроить деревянным, но на расстоянии от уровня пода 450–500 мм. Сперва на деревянный настил насыпают 250–300 мм земли, хорошо ее выравнивают и уплотняют, а на землю – песок или смесь из песка и гравия слоем 150–180 мм, но можно и больше. Очень хорошо на деревянный настил предварительно уложить два слоя асбеста или войлока, вымоченного в глиняном растворе. Это предохраняет от сильного нагревания древесину.

До устройства свода необходимо устроить две стенки по форме горнила или камеры и установить их на месте (рис. 73, г). В дальнейшем в передней стенке вырезают отверстие-устье. Форма устья может быть полуциркульной или в виде пологой арки таких размеров, которые имеет ранее рассмотренная заслонка.

Желательно в устье вставить металлическую раму, изготовленную из полосовой или угловой стали, но можно из круглой арматурной стали толщиной от 7 мм и выше. В этом случае проволоку изгибают по форме заслонки. Изготовив три – пять прутков, их складывают вместе, связывают проволокой. У любой рамы отгибают лапки. Они необходимы для их закрепления в уложенной массе (рис. 73, д). Рама будет служить опорой для стенки и упором для заслонки. Ее следует закрепить.

Лучше всего устроить переднюю стенку с устьем так. Изготовить деревянное кружало-опалубку по форме устья, надеть на нее рамку, уложить нарезанные глиняные полосы, тщательно уплотняя их, обрезать с боковых сторон, предварительно начертив форму стенки, и срезать излишки по этой форме.

Свод лучше всего устраивать по опалубке, которая должна быть весьма прочной. Опалубку сверху покрывают бумагой в один или два слоя; это облегчит снятие ее с глины. Глиняным брускам перед укладкой на опалубку придают необходимую форму, срезая излишки ножом. Укладку ведут так, как показано на рисунке 73, е. Срезав излишки глины, все зачищают. Укладываемые бруски хорошо уплотняют.

Свод можно сделать и без опалубки, но это сложнее, к тому же приходится зачищать свод внутри скребком, что очень неудобно и трудоемко.

Вообще все внутренние поверхности печи следует выполнять особенно гладкими, чтобы улучшить тягу и обеспечить более свободный, без дымления, выход дымовых газов.

Выполнив чело и перекрыв его глиняными брусками в два-три слоя, тщательно уплотняют их между собой. Выше ведут кладку из кирпича.

Готовую печь следует просушить не менее пяти – семи дней с открытыми приборами. Затем протапливают сухим топливом, закладывая сначала небольшие порции, а затем их постепенно увеличивая. После сгорания топлива заслонки, задвижки или вьюшки оставляют открытыми. Нагреваясь, глина выделяет много пара, который должен выходить в трубу. По мере остывания печи, обычно через 6–8 ч, топку повторяют, Такую сушку производят пять-шесть суток до тех пор, пока печь полностью не просохнет. После этого берут сухое топливо (дрова колют мелко) и впервые по-настоящему топят печь. Во время этой топки не только окончательно досушивается печь, но и обжигается глина с внутренней стороны горнила или варочной камеры. Раскаленные угли следует равномерно распределить по всему поду. Хорошо протопленную печь закрывают. Через день топку повторяют. Правильная сушка и обжиг обеспечивают прочность и монолитность печи.

Необходимо напомнить, что под также можно выполнять из сырцового кирпича, но, к сожалению, при вытекании воды из посуды во время кипения она может размыть неокрепшую глину.

Выполнив печь, зачищают наружные или лицевые стороны и затирают глиняным или известково-глиняным раствором. После просыхания раствора печь белят два-три раза известью, разведенной на снятом молоке, получая прочную, не пачкающуюся краску.

Отопительные печи

Отопительные печи различаются продолжительностью топки (кратковременного или длительного горения), величиной теплоотдачи и степенью прогрева (умеренного и повышенного).

Печи умеренного прогрева, как правило, имеют стенки толщиной не менее полкирпича. Они медленно прогреваются во время топки и долго держат тепло, но и медленно остывают. При одной или двух топках в сутки поддерживают в помещении равномерную температуру воздуха. На их поверхности температура максимального прогрева в среднем не более 55–60 °C, а в отдельных точках – 85–90 °C. Все это исключает пригорание пыли и улучшает гигиенические условия в помещении. Печи широко распространены в северном и среднем поясах нашей страны. Срок их службы – 30–40 лет. Такие печи имеют некоторые недостатки: большую массу, требующую прочного фундамента и большого количества всевозможных материалов, и занимают достаточно большую площадь.

У печей повышенного прогрева более тонкие стенки в пол– или четверть кирпича. Они быстрее прогреваются и остывают, температура на их поверхности в среднем 65–75 °C, а в отдельных точках доходит до 120 °C. При такой температуре на них начинает пригорать пыль, издавая неприятный запах. Кроме того, они не поддерживают равномерную температуру в помещении и, таким образом, уступают печам толстостенным (умеренного прогрева). В основном в этих печах только топливники выполняют со стенками толщиной в полкирпича, остальную часть печи кладут в четверть кирпича. Такие печи занимают меньше места, требуют меньше материала и средств.

Печи по форме в плане бывают квадратные или прямоугольные, круглые и угловые (трехугольные). Квадратные и прямоугольные печи более просты в кладке. Круглые печи, более привлекательные на вид, обязательно устраивают в металлических футлярах. Угловые печи удобно ставить в углах помещения.

По системе дымооборотов они бывают многооборотные, в которых последовательно расположены вертикальные и горизонтальные каналы с большим числом поворотов. Могут быть одно– и двухоборотные, с одним или несколькими опускными каналами, расположенными параллельно, а также бесканальные или колпаковые, с нижним прогревом и с комбинированной системой дымооборотов.

Дым отводится по коренной или насадной трубам или же по стенным дымовым каналам.

Эти печи могут быть кирпичными, облицованными изразцами, в металлическом футляре, из гладкой или гофрированной листовой стали, а также в металлическом каркасе без отделки или облицованные листами асбофанеры, листовой сталью или глазурованными деталями. Кроме печей, складываемых из кирпича, имеются блочные из керамики или жароупорного бетона. Эти печи легко и быстро собираются.

Печи выполняют одноэтажными и многоэтажными. В зависимости от конструкции и назначения печи бывают с обычным (периодическим) режимом топки и замедленного или непрерывного горения. В последних печах процесс горения удлиняется по времени или происходит непрерывно. В силу этого поверхность печи не остывает.

Многие рассматриваемые печи имеют тепловую характеристику при двух топках в сутки на каждую стенку печи отдельно. Делается это потому, что не все они одинаково нагреваются. У некоторых печей передняя и задняя стенки нагреваются почти наполовину меньше, чем правая и левая. Бывает, что передняя стенка нагревается гораздо сильнее, чем остальные.

Оштукатуривают отопительные печи после полной просушки и осадки кладки. Швы при этом выбирают на глубину не менее 1 см. Раствор наносят на горячие стенки печи.

В данном разделе более подробно рассмотрена кладка первой печи, остальные описаны более сжато. Таким образом, первая печь должна быть проработана весьма основательно.

Оштукатуренная печь с теплоотдачей 1760 ккал/ч

Отопительная печь (рис. 74) имеет размер: ширину – 510 мм, длину – 770, высоту – 2150 мм. На переднюю и заднюю стенки приходится по 340 ккал/ч, на левую и правую – по 540 ккал/ч.

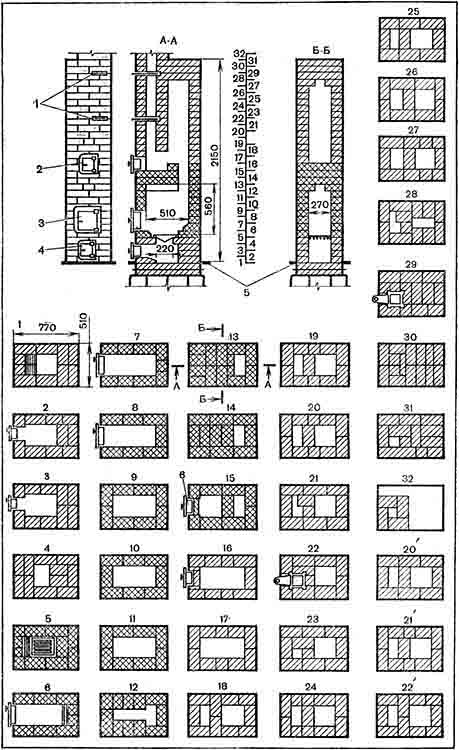

Рис. 74. Оштукатуренная отопительная печь с теплоотдачей 1760 ккал/ч:

^{1 – задвижки; 2 – чистка; 3 – топливник; 4 – поддувало; 5 – гидроизоляция; 6 – чистка}

Материалы: кирпич обыкновенный – 210 штук; кирпич тугоплавкий – 76 штук; глина обыкновенная – семь ведер; глина тугоплавкая – 23 кг; песок – 3,5 ведра; колосниковая решетка – 252х250 мм; топочная дверка – 250x205 мм; поддувальная дверка – 130х140 мм; прочистная дверка – 130х140 мм; две дымовые задвижки – 130х130 мм; предтопочный лист – 500х700 мм; 2 м гидроизоляции (толь) – 800х550 мм. Тугоплавкий кирпич, заштрихованный клеточками, может быть заменен обыкновенным отборным кирпичом.

Первый ряд выполняют прямоугольным строго по размеру, с устройством посередине кладки зольника размером 260х260 мм. С левой стороны порядовки кирпич стесывают (см. разрез А – А), что обеспечивает более легкое удаление золы.

Во втором ряду устанавливают поддувальную дверку, опирая ее на первый ряд и тщательно закрепляя.

Третий ряд похож на второй, только изменяют порядок укладки кирпича, что обеспечивает перевязку швов.

Четвертый ряд перекрывает поддувальную дверку и уменьшает в размерах отверстие над поддувалом до 260x200 мм, на которое в следующем ряду укладывают колосниковую решетку.

В пятом ряду сначала укладывают над отверстием четвертого ряда колосниковую решетку, затем кладку выполняют так, чтобы между решеткой и кладкой оставался зазор по всему периметру не менее 10 мм, необходимый на расширение нагреваемого металла. Кирпич со стороны топочной дверки (с левой стороны) стесывают на конце для того, чтобы топливо скатывалось на колосниковую решетку и нормально сгорало.

В процессе кладки обращают внимание на порядовки.

Шестой ряд – образует топливник. Кирпич с задней стороны топливника стесывают. С передней стороны устанавливают и закрепляют топочную дверку.

Седьмой и восьмой ряды одинаковы, за исключением перевязки швов. Если в шестом ряду заднюю стенку печи (топливника) выкладывали толщиной в три четверти кирпича, то в этих рядах ее кладут в половину кирпича.

Девятый – одиннадцатый ряды совершенно одинаковы, за исключением перевязки швов. Девятый ряд перекрывает топочную дверку.

Двенадцатый ряд кладут согласно порядовке, в которой применяют восемь трехчетверок и одну половину кирпича. Этой кладкой топливник сужается, что необходимо для его перекрытия в следующем ряду. В данной порядовке он напоминает букву Т.

Тринадцатый и четырнадцатый ряды одинаковы, за исключением перевязки швов. С их правой стороны остается только один канал, остальная часть перекрывается.

В пятнадцатом ряду с правой стороны остается тот же канал, а с левой устраивают чистку с установкой дверки в четырнадцатом ряду против канала трубы.

Шестнадцатый и семнадцатый ряды похожи, только семнадцатый ряд перекрывает дверку чистки, и в нем остается прямоугольный горизонтальный канал.

Восемнадцатый – двадцатый ряды кладут одинаково, но с соблюдением перевязки швов, с делением большого канала на два. Канал с левой стороны размером 260x130 мм направляется в трубу.

Двадцать первый ряд кладут так, что левый канал трехчетверкой перекрывается, уменьшая его на ¹/₄ часть. Это необходимо для дальнейшего удержания кирпича, перекрывающего половину канала.

Двадцать второй ряд перекрывает половину канала с левой стороны печи, и на оставшейся половине ставят задвижку.

Двадцать третий ряд кладут согласно порядовке, образуя над задвижкой канал размером 130х130 мм.

С двадцать четвертого по двадцать седьмой ряд включительно кладку выполняют одинаково, только с соблюдением перевязки швов.

С левой стороны печи канал расширяется до размера 260х130 мм. Канал с правой стороны, начиная с восемнадцатого ряда, остается без изменения размером 260x260 мм.

Двадцать восьмой ряд похож на двадцать первый ряд, только канал с правой стороны уменьшают до размера 260x130 мм.

Двадцать девятый ряд перекрывает верх печи, и на нем ставят вторую задвижку.

Тридцатый и тридцать первый ряды также перекрывают верх печи с оставлением канала трубы и соблюдением перевязки швов.

На тридцать втором ряду показана кладка трубы в четыре кирпича с размером канала 130х130 мм.

Если помещение высотой 2,7 м, то между девятнадцатым и двадцатым рядами следует вставить три ряда: 20´, 21´ и 22´ с соблюдением перевязки швов.

Сложив печь, приступают к кладке трубы, строго соблюдая перевязку швов и противопожарные мероприятия при прохождении через чердачное перекрытие и крышу.

Оштукатуренная печь с теплоотдачей 1940 ккал/ч

Отопительная печь (рис. 75) имеет размер: ширину – 510 мм, длину – 890, высоту – 2150 мм. На переднюю и заднюю стенки приходится по 335 ккал/ч, а на правую и левую – по 635 ккал/ч.

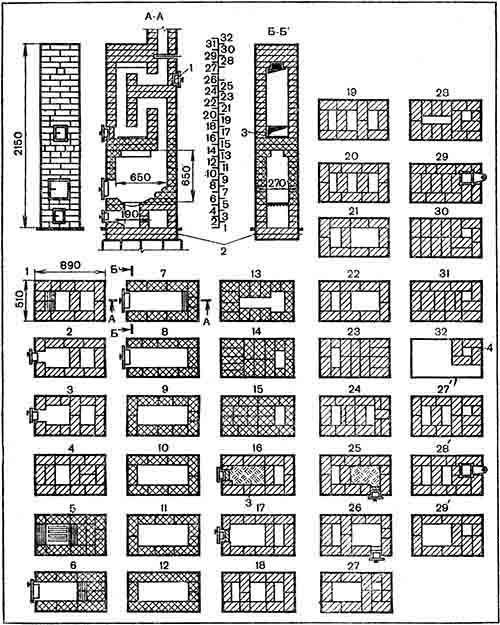

Рис. 75. Отопительная печь, оштукатуренная, с теплоотдачей 1940 ккал/ч:

^{1 – чистка; 2 – гидроизоляция; 3 – слой глинопесчаного раствора; 4 – насадная труба с каналом 140х140 мм}

Материалы: кирпич обыкновенный – 245 штук; кирпич тугоплавкий 110 штук; глина обыкновенная – восемь ведер; глина тугоплавкая – 11 кг; песок – семь ведер; колосниковая решетка – 252х250 мм; топочная дверка – 250x205 мм; поддувальная решетка – 130х140 мм; две прочистные дверки – 130х140 мм; две дымовые задвижки – 130х130 мм; предтопочный лист – 500х700 мм; 2 м гидроизоляции (толи) – 1000x1000 мм. Тугоплавкий кирпич заштрихован клеточками. Он может быть заменен отборным обыкновенным кирпичом. Поскольку предыдущая печь описана подробно, эта, во многом схожая с ней, будет разобрана более кратко.

Заштрихованные на рисунке первый, пятый, шестой и седьмой ряды показывают, что кирпич внутри каналов и с двух сторон колосниковой решетки стесывают (разрез А – А).

Тринадцатый ряд перекрывает ранее выполненный топливник в виде прямоугольника так, чтобы над ним остался канал в виде буквы Т. В дальнейшем его сужают и уменьшают до размера 130х260 мм.

В шестнадцатом и двадцать пятом рядах кирпичные плоскости выравнивают, укладывая на них 10 мм глинопесчаного раствора, делая их тем самым более гладкими, что облегчает удаление сажи.

Канал трубы кладут в четыре кирпича размером 130x130 или 140х140 мм, что зависит от толщины швов. Топливник предназначен для дров. В помещениях высотой 2,7 м между двадцать шестым и двадцать седьмым рядами вставляют ряды 27´, 28´ и 29´.

Конструкция этой печи предложена В. И. Стрежневым.

Оштукатуренная печь с теплоотдачей 2400 ккал/ч

Отопительная печь (рис. 76) имеет размер: ширину – 510 мм, длину – 1400, высоту – 2150 мм. На переднюю и заднюю стенки приходится по 280 ккал/ч, а на правую и левую – по 920 ккал/ч.

Рис. 76. Отопительная печь, оштукатуренная, с теплоотдачей 2400 ккал/ч:

^{1 – гидроизоляция; 2 – чистка}

Материалы: кирпич обыкновенный – 380 штук; кирпич тугоплавкий – 190 штук; глина обыкновенная – одиннадцать ведер; глина тугоплавкая – 57 кг; песок – десять ведер; колосниковая решетка 250x252 мм; топочная дверка – 250х205 мм; поддувальная дверка 130x140 мм; две прочистные дверки – 130x140 мм; две дымовые задвижки – 130х130 мм; предтопочный лист – 500х700 мм; гидроизоляции (толь) – 1450х550 мм (2 кв. м).

Кладку выполняют согласно порядовкам, с тщательной перевязкой швов. Тугоплавкий кирпич может быть заменен хорошим обыкновенным. Если внутри каналов показана штриховка, то это указывает на стесанный кирпич. Следует внимательно познакомиться с разрезами печи.

С двадцатого по двадцать пятый ряды внутри каналов больших размеров укладывают половину кирпича, что необходимо для устройства перегородок в верхней части печи. С тридцать второго ряда начинается кладка трубы в пять кирпичей, размер канала – 130x260 мм.

Для помещений высотой 2,7 м между двадцать третьим и двадцать четвертым рядами нужно вставить 24´, 25´ и 26´ ряды.

Оштукатуренная печь с теплоотдачей 3020 ккал/ч

Отопительная печь (рис. 77) имеет размер: ширину – 770 мм, длину – 1020, высоту – 2150 мм. На переднюю и заднюю стенки приходится по 610 ккал/ч, а на правую и левую – по 900 ккал/ч.

Рис. 77. Отопительная печь, оштукатуренная, с теплоотдачей 3020 ккал/ч:

^{1 – гидроизоляция; 2 – чистка}

Материалы: кирпич обыкновенный – 400 штук; кирпич тугоплавкий – 220 штук; глина обыкновенная – тринадцать ведер; глина тугоплавкая – 66 кг; песок – десять ведер; колосниковая решетка – 250x180 мм; топочная дверка – 200x205 мм; поддувальная дверка – 130х140 мм; две прочистные дверки – 130x140 мм; две задвижки – 240х130 мм; предтопочный лист – 500х700 мм; гидроизоляции (толь) – 770x1020 мм (2 кв. м).

Кладку печи выполняют согласно порядовкам, с тщательной перевязкой швов. Тугоплавкий кирпич может быть заменен обыкновенным отборным. В пятом и шестом рядах кирпич стесывают, о чем говорит штриховка на рисунке внутри топливника и около колосниковой решетки. Для закрывания печи ставят две задвижки (см. 25-й и 29-й ряды). Трубу кладут в пять кирпичей с каналом 130x260 мм.

Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами необходимо вставить 27´, 28´ и 29´-й ряды.

Оштукатуренная печь с теплоотдачей 3850 ккал/ч

Отопительная печь (рис. 78) имеет размер: ширину – 1020 мм, длину – 1020, высоту – 2150 мм. На переднюю стенку приходится 1000 ккал/ч, а на остальные – по 950 ккал/ч.

Рис. 78. Отопительная печь, оштукатуренная, с теплоотдачей 3850 ккал/ч:

^{1 – задвижки; 2 – чистки; 3 – топка; 4 – поддувало; 5 – гидроизоляция; 6 – канал}

Материалы: кирпич обыкновенный – 552 штуки; кирпич тугоплавкий – 206 штук; глина обыкновенная – четырнадцать ведер; глина тугоплавкая – 91 кг; песок – тринадцать ведер; колосниковая решетка – 252x300 мм; топочная дверка – 250х205 мм; поддувальная дверка – 250х140 мм; пять прочистных дверок – 130x140 мм; две дымовые задвижки – 240х130 мм; предтопочный лист – 500х700 мм; гидроизоляции (толь) (2 кв. м).

Кладку печи выполняют согласно порядовкам, с тщательной перевязкой швов. Тугоплавкий кирпич можно заменить отборным обыкновенным.

Из разреза А – А видно, что переднюю и заднюю стенки кладут из тугоплавкого кирпича толщиной в ³/₄ (19 см). Один ряд кладки ведут плашмя, другой – на ребро, с утолщенным швом. Если имеется возможность футеровать (облицовывать) топливник тугоплавким кирпичом, то его кладут на ребро. Точно в таком же порядке выполняют стенки из обыкновенного кирпича. Следует помнить, что применение утолщенной кладки из тугоплавкого кирпича связано с высокой температурой в топливнике, быстро разрушающей обычный кирпич.

Практически половину печи кладут из тугоплавкого кирпича. Задвижки ставят в двадцать пятом и двадцать девятом рядах. Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами вставляют еще два ряда кладки двадцать пятого и один двадцать шестого ряда. Трубу выполняют в пять кирпичей с каналом 130x260 мм.
