Такие трубы часто ставят вместо кирпичных. Они прочны, легки и не имеют швов. Их устанавливают на кирпичной кладке или бетонной плите простого, а лучше специального изготовления, где для трубы делают выемку или муфту.
Площадь отверстия трубы должна соответствовать площади дымового канала печи. Плиту под трубу желательно выполнить из железобетона, квадратной формы, монолитной или сборной, состоящей из двух половинок. По краям плиты устраивают борта нужной высоты для образования распушки. Пространство между трубой и бортами заполняют кирпичом, шлакобетоном, песком, землей и т. д. Установленную трубу следует прочно закрепить на чердаке.
Выдру для такой трубы выполняют квадратной или круглой формы, монолитной или сборной, из двух половинок, которые прочно скрепляют после установки на трубе и хорошо промазывают швы цементным раствором. Под выдрой также устраивают слезник (рис. 93).

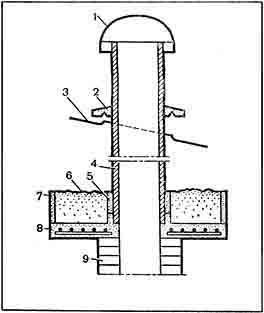

Рис. 93. Асбестоцементная труба:
1 – колпак; 2 – выдра; 3 – кровля; 4 – труба; 5 – облицовка трубы; 6 – заполнитель; 7 – бортовая плита; 8 – плита; 9 – печная кладка
Чтобы выдра прочнее держалась на трубе и не опускалась вниз, под ней ставят цементную муфту или же намазывают раствор толстым слоем только под выдрой. Желательно трубу под штукатурку слегка насечь или сделать рашпилем двух-, трехмиллиметровые запилы. Так же рекомендуется подготовить место и под монолитную выдру. Верх выдры делают с наклоном, а шов между ней и трубой промазывают цементным раствором. На верх трубы лучше всего надеть колпак.
К недостатку асбестоцементных труб можно отнести только то, что они тонкостенны, быстро нагреваются и остывают, а это может привести к образованию конденсата. Поэтому такие трубы как над крышей, так и часть, находящуюся в чердачном пространстве, утепляют.
Утепление трубСпособы утепления труб могут быть различны.
Оштукатуривание. Кирпичные трубы осматривают, если надо, ремонтируют, а затем оштукатуривают известково-шлаковым раствором, с небольшой добавкой цемента. Толщина штукатурки – 50–70 мм. Шлак должен быть мелкий, просеянный, не крупнее 5 мм и обязательно промытый. Удержать штукатурку такой толщины тяжело, она часто будет отваливаться. Поэтому трубу надо подготовить, устроив вокруг нее арматуру или натянуть сетку, но так, чтобы сетка и арматура находились в толще штукатурки, то есть они должны отступать от трубы на 20–30 мм. Для армирования применяют проволоку толщиной от 5 до 10 мм, располагая через 10 мм друг от друга и оплетая их тонкой проволокой, располагая ее через 15–20 мм. Перед оштукатуриванием трубу смачивают водой.
Сперва наносят тонкий слой жидкого раствора (обрызг), а затем три – пять слоев тестообразного раствора. Последний слой хорошо разравнивают и затирают. После высыхания возможные трещины разрезают, замазывают и затирают, а затем белят известковой или меловой краской.
Облицовка шлакобетонными плитами. Изготовляют плиты нужной длины, ширины, толщиной 40–50 мм. Для прочности их можно армировать. Облицовывают трубу плитами, закрепляя их проволокой, а швы тщательно промазывают гипсовым раствором.
Облицовка железобетонными плитами. Их изготовляют толщиной до 20–25 мм, хорошо армируя. Размер их должен быть такой, чтобы после установки между ними и трубой было пространство 50–70 мм по всем сторонам. Устанавливают плиты вокруг трубы, скрепляют проволокой, а пространство засыпают сухими несгораемыми теплоизоляционными материалами (шлаком, керамзитом).
Закрытие щитами. Изготовляют деревянный каркас из теса нужной длины, а ширину берут такую, чтобы после установки он находился от наружных стенок трубы на расстоянии 100–120 мм.
Каркас облицовывают шифером и обитой стороной их ставят к трубе, прочно скрепляя между собой. Промазывают швы, а верх под кровлей закрывают плитками из гипса или бетона, также промазав все щели.
Пространство между щитами и трубой можно засыпать несгораемыми теплоизоляционными материалами.
Точно так же утепляют и асбестоцементные трубы.
Независимо от применяемых несгораемых материалов утепленные трубы следует периодически осматривать и тут же исправлять даже самые незначительные дефекты.
При осмотре облицовку, щиты и каркас снимают.
В целях противопожарной безопасности чердачное пространство и проходящие там трубы должны содержаться в идеальном порядке.
Наружная отделка печей
Имеется несколько способов отделки печей: облицовка изразцами, кладка в стальных футлярах (бураках) круглой или квадратной формы, а также оштукатуривание. Облицовка различными плитками на всевозможных растворах и мастиках безрезультатна, так как от нагревания из-за разности расширения материалов такая облицовка быстро отваливается.
Неотделанные печи выглядят грубо, в швах собирается пыль, которая трудно удаляется. От нагревания печи пыль пригорает, издавая неприятный запах.
Если печь предполагается не отделывать, ее наружные стенки следует выкладывать как можно тщательнее.
Облицовка изразцамиОблицовка изразцами – самый красивый, гигиеничный и распространенный способ отделки. За печью легко ухаживать. Кроме того, в процессе облицовки хорошо перекрываются швы кладки, в которых могут быть трещины, пропускающие в помещение дымовые газы.
Кладка печи с облицовкой требует особого внимания и тщательности.
Перед тем как приступить к работе, необходимо отсортировать изразцы по форме и цвету, а возможно, и размеру. Если этого не сделать, печь будет пестрой.
Сперва изразцы отбирают по форме без наплывов, наружных и внутренних трещин. Затем их сортируют по цвету и оттенкам. Самыми темными по цвету изразцами облицовывают низ печи, чуть светлее идет на второй ряд, более светлыми отделывают третий и самыми светлыми, однородными и чистыми, – последующие ряды.
В размерах изразцов могут быть отклонения. Поэтому после подборки приступают к их обработке: подрубают и притесывают кромки с таким расчетом, чтобы все они были совершенно одинакового размера. Обработанные места шлифуют на мелкозернистом точильном камне, удаляя при этом наплывы глазури. Сначала обрабатывают один изразец, придавая ему самую правильную форму, и он будет шаблоном для обработки последующих. Обрубают изразцы осторожно, применяя для этого нож – хорошо наточенную стальную полоску длиной 200–250 мм, удары по которой наносят так называемым стукальцем-отрезком круглой стали длиной 200 мм и толщиной около 30 мм. Можно применять стальную трубу. Молоток использовать не рекомендуется, так как он имеет узкий обушок и можно промахнуться во время удара и неправильно расколоть изразец. Сперва более сильными ударами стесывают заднюю часть кромки, а затем очень осторожно переднюю, примыкающую к глазури. Обрубленные части шлифуют. Вообще работу следует вести очень осторожно, чтобы не делать больших щербин на глазуровке, исправить которую практически невозможно. Горизонтальные кромки с глазурованной стороны очень немного скашивают во время шлифования, чтобы предохранить глазурь от скалывания или отслоения при давлении на изразцы. Они должны опираться друг на друга ребрами кромок, а не глазурованной поверхностью.
Перепиливают изразцы стальной проволокой, лучше тонкой, которую скручивают (свивают). Один конец крепят к стене или столбу, а к другому привязывают палку, которую кладут на стул или табурет, отодвигают от стены, натягивая тем самым проволоку. Затем садятся на палку, отчего проволока натягивается еще сильнее. На изразце сперва наносят линию-риску, затем берут его двумя руками и водят взад и вперед по проволоке, выполняя распил. Чтобы в процессе распиловки не откалывалась глазуровка, по проведенной риске необходимо прорубить глазурь в виде дорожки шириной 2–4 мм. Во время перепиливания изразец надо держать глазурью к себе, чтобы следить за распиловкой точно по риске. Рабочим ходом распиловки считается тот, при котором изразец ведется на себя, а если наоборот, то глазурь будет откалываться.
После распиловки, держа изразец глазурью к себе, его шлифуют плавными круговыми движениями. Как было сказано выше, с горизонтальных кромок глазурованную сторону слегка скашивают.
Облицовывают печь в следующем порядке. Перед установкой изразцы обязательно смачивают в воде. Сначала выкладывают из подобранного кирпича стенку без раствора. Разбирают ее и оставляют только один нижний ряд. Затем устанавливают первые угловые изразцы нижнего ряда, намазывая их борта тонким слоем жидкого глиняного раствора и подкладывая под румпу густой слой глиняного тощего раствора. Они должны быть установлены строго по вертикали и горизонтали. Конечно, между ними оставляют такое пространство, чтобы можно было вставить нужное количество промежуточных изразцов, каждый из которых насухо примеряют к своему месту, а если требуется, то дополнительно шлифуют, чтобы они как можно плотнее прижимались друг к другу. При установке последующих рядов изразцов горизонтальные швы между ними оставляют толщиной 2–3 мм, что необходимо для их осаживания вместе с кирпичной кладкой, к которой их закрепляют. Установленные насухо изразцы вынимают и ставят на растворе, подкладывая его только под румпу, полностью заполняя все его пространство без пустот.
В процессе установки их проверяют на вертикальность и горизонтальность всего ряда. Если имеются отклонения, их выравнивают (рис. 94). Вертикальные швы между изразцами должны вплотную примыкать друг к другу без заполнения их раствором. Горизонтальные швы заполняют раствором. Установив первый промежуточный изразец, примыкающий к угловому, его придерживают рукой и заполняют промежуток между румпами раствором, вдавливая в него куски красного кирпича как можно плотнее друг к другу, чтобы между ними не было зазоров. Если будут зазоры (трещины), то в дальнейшем между ними окажется воздух (воздушные мешки), снижающий нагревание облицовки. Между двумя изразцами образуется валик глиняного раствора, удерживающий изразцы на месте. В установленные два изразца через отверстия в румпах ставят штыри из стальной проволоки толщиной 4–5 мм, длиной на 20–30 мм больше высоты румп. Чтобы штыри не могли опуститься вниз, их верхний конец загибают, и они таким образом опираются на румпу. Для более плотного сжатия изразцов друг с другом головки двух соседних штырей обматывают три раза мягкой печной проволокой. В промежуток между румпами в полученную проволочную связку вставляют гвоздь и скручивают ее, сжимая все изразцы друг с другом.

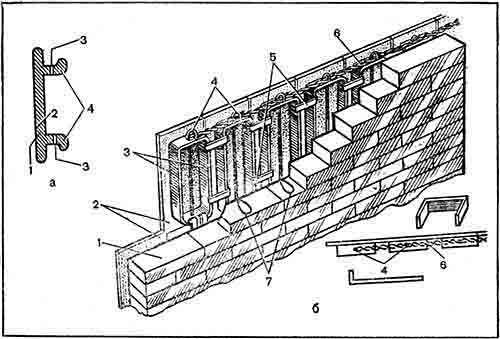

Рис. 94. Облицовка печи изразцами:
а – детали изразца: 1 – пластина; 2 – лицо; 3 – отверстия для штырей; 4 – румпа;
б – крепление изразцов: 1 – кирпич; 2 – изразцы; 3 – румпа; 4 – штыри; 5 – скобы; 6 – проволочная вязка; 7 – петли
Снизу и по боковым сторонам на румпы надевают скобы, изготовленные из пачечной стали толщиной 2 и шириной 15 мм. Заготовки для скоб нарезают по 100 мм. Скобы надежны только тогда, когда они сделаны из достаточно твердой (пружинящей) стали и в процессе надевания на румпы требуются значительные усилия на раздвигание их концов. Если скобы не отвечают этим условиям, то применение их бесполезно.
Для закрепления изразцов в кирпичной кладке печи на каждый штырь необходимо крепить по два куска печной проволоки для образования мочек в виде петли или с концами-усами (вилкой).
Ставят их по две-три штуки на штырь на одном уровне с рядом кладки, то есть против шва для последующего зажима верхними рядами кирпича. Концы проволоки загибают за кладку.
Нижние части румп заполняют без пустот глиняным раствором с укладкой хорошо смоченного в воде щебня из красного кирпича. Щебень из огнеупорного кирпича применять нельзя: он при нагревании расширяется гораздо больше изразцов и может порвать их. Первый ряд печной кладки укладывают вплотную к облицовке, заполняя пустоты глиняным раствором. Против этого ряда к штырям крепят мочки и кладут их на уложенный кирпич для последующего защемления кладкой. Выложив первый ряд, приступают к дальнейшему заполнению пустот в румпах и пространства между ними и выполняют кладку.
В верху румп ставят еще мочки и заделывают их кладкой. Конечно, мочки мешают в работе, если их закрепить заранее. Лучше всего их ставить в процессе кладки.
Выполнив полностью всю облицовку, поверхность печи обтирают, удаляют грязь и глину, приготовляют жидкое гипсовое тесто и смазывают им облицовку, особенно швы. Как только гипс слегка схватится, его удаляют чистой тряпкой, а вместе с ним и прилипшую грязь. Гипс остается только в швах. Если после тряпки протереть печь мягкой бумагой, то изразцы станут еще чище, так как бумага снимет возможно незаметные следы гипса. Оставшийся в швах гипс высыхает и становится белым.
Изразцы кладут одновременно с кладкой печи. По санитарным требованиям, печь должна нагреваться до температуры 70 °C, а облицованная изразцами – до 90 °C, повышая тем самым теплоотдачу печи 1 кв. м на 150 ккал/ч. Это допустимо потому, что пыль с печи легко удаляется и при нагревании последняя не сгорает и не издает запаха.
Кладка печей в футлярахПечная кладка, выполненная в футлярах, имеет гладкие стенки, газонепроницаема и соответственно очень прочная.
Футляры изготавливают из кровельной стали массой не менее 5 кг в листе для прямоугольных печей и не менее 4 кг – для круглых.
Они состоят из отдельных звеньев (царг) высотой 700 мм, называемых бураками. Чаще всего в футлярах кладут печи в 1/4 кирпича. Отделанные таким образом печи имеют недостаток. Стальные футляры легко продавливаются, образуя вмятины, и внешний вид печи становится непривлекательным. Особенно это заметно на печах квадратной и прямоугольной формы. Для придания футлярам жесткости применяют гофрированную сталь, которая лучше сохраняет форму.
Бураки футляра устанавливают по мере ведения работ и являются как бы опалубкой и облицовкой для выполняемой кладки. Сначала делают основание печи, устанавливают на нее нижний (первый) бурак и прочно закрепляют, а внутри его выполняют печную кладку, которая должна плотно примыкать к поверхности бураков. Все неплотности заливают глиняным раствором, так как воздушные прослойки между кладкой и стенками футляра значительно уменьшают теплоотдачу поверхности футляра.
Окончив внутреннюю кладку в нижнем бураке, на него надвигают (надевают) сверху следующий и продолжают кладку. Каждый надеваемый бурак обязательно устанавливают строго по уровню и отвесу. Воздушные прослойки между кладкой и футляром не допускаются. Местных вспучиваний футляра не должно быть. Совпадение вертикальных швов кладки толщиной в 1/4 кирпича допускается только в двух смежных рядах. Лучше всего добиваться полной перевязки швов.
Выложив печь, ее поверхность тщательно очищают и покрывают печным лаком, хорошо выдерживающим высокую температуру.
Оштукатуривание печейОтделка печей оштукатуриванием – также один из распространенных способов. При правильно приготовленном растворе такая отделка служит длительное время. Лицевые поверхности печей оштукатуривают после того, как кладка полностью высохла и не может быть осадки печи.
Поверхности печи тщательно очищают от пыли и глины, расчищают швы кладки, удалив глину на глубину 5-10 мм, чтобы в последующем в швах лучше заклинился раствор.
Печь протапливают для того, чтобы в печной кладке произошли максимальные изменения из-за усыхания глиняного раствора, и по горячим поверхностям ее оштукатуривают, но предварительно смачивают водой.
Чтобы лучше удержать раствор на стенках печи в процессе кладки, рекомендуется в швы закладывать проволоку так, чтобы она находилась примерно в середине кладки, а концы выходили на лицевую сторону на 50-100 мм. Лучше всего их выпускать в виде двух концов (вилки). По стенке производят проволочное плетение и закрепляют выпущенными концами, а еще лучше натянуть сетку с сечением ячеек не крупнее 10x10 мм и закрепить этими концами, которые располагают в шахматном порядке по поверхности печи через 70-120 мм друг от друга. Это очень надежная подготовка.
Толщина слоя штукатурки рекомендуется 10 мм, иногда ее доводят до 15–20 мм, но это хуже.
Прежде всего горячую печь смачивают водой и наносят сметанообразный слой раствора (обрызг) толщиной 5–6 мм, а на него более густой слой такой же толщины, выравнивают его и затирают. Если в процессе высыхания штукатурка покроется трещинами, то их разрезают, смачивают водой, заполняют раствором и затирают.
Для оштукатуривания печей обычно применяют глиняные или известково-глиняные растворы, но они не всегда обеспечивают должного качества штукатурки.
Лучше использовать более прочные, армированные мелким асбестом VII сорта, как более дешевые. Материалы отмеривают объемными частями. Рекомендуются следующие растворы:
состав 1 – одна часть глины, одна часть известкового теста, две части песка, 0,1 части асбеста;
состав 2 – одна часть глины, две части песка, одна часть цемента, 0,1 части асбеста;
состав 3 – одна часть гипса, две части известкового теста, одна часть песка, 0,2 части асбеста.
Растворы приготовляют так. Просеивают все материалы через частое сито. Затем приготовляют сухую смесь по рецепту выбранного состава и все тщательно перемешивают.
Приготовляют густое глиняное или известковое молоко, хорошо перемешивают с сухой смесью и получают раствор. Для обрызга в раствор добавляют воду до получения сметанообразной массы. На свеженанесенный обрызг наносят второй слой грунта, разравнивают его и затирают. Растворы с гипсом надо применять в дело быстро за 4–5 мин с момента приготовления.
После высыхания штукатурки и исправления возможных трещин окрашивают известковым молоком с солью (на ведро известкового молока 100 г поваренной соли) или разводят известковое тесто на снятом молоке. Можно мел приготовить на снятом молоке.
Окрашивать печи масляной краской не следует, так как от нагревания она разлагается, олифа пригорает, в результате появляется неприятный запах.
Противопожарные меры при кладке печей и труб
Чем лучше содержатся печи, тем безопаснее они в противопожарном отношении.
Необходимо помнить, что небрежно выложенная печь всегда дает большую осадку с появлением в ней трещин и выкрашиванием раствора из швов. Проникающие через трещины и швы горячие газы и огонь приводят к быстрому загоранию сгораемых конструкций, особенно деревянных. Пожары происходят также от беспечного ведения топки.
К пожарам приводит и загорание сажи, которая собирается в дымовых каналах, а от очень сильного их нагревания загораются деревянные конструкции, прилегаемые к печи.
Поэтому все деревянные части здания: стены, перегородки, полы, перекрытия и другие следует удалять на определенное расстояние от нагревающих поверхностей печи с устройством разделок или отступок, то есть от утолщения кладки стенок печи или трубы. Толщина этих разделок или расстояние от «дыма» до сгораемой конструкции должна быть следующей, мм:
| Теплоемкие печи и дымовые трубы со стенками в 70 мм и более | 380 | 250 |
| Керамические и металлические печи (с футеровкой) со стенками толщиной до 70 мм | 500 | 380 |
| Металлические печи без футеровки | 1000 | 700 |
Деревянные рубленые стены в процессе усыхания древесины или уплотнения конопатки дают осадку, что нарушает прочность разделок. Поэтому высоту разделок делают на размер возможной осадки.
Можно изолировать (закрывать) печи надежной изоляцией из несгораемых и нетеплопроводных материалов: листовым асбестом или двух-, трехслойным войлоком, который плохо проводит тепло и в то же время хороший теплоизоляционный материал. При возгорании он тлеет, издавая неприятный запах сгораемой шерсти, что и сигнализирует об опасности пожара. Чтобы предохранить войлок от разрушения молью и обеспечить минимальную возгораемость, его перед укладкой на место пропитывают жидким глиняным раствором.
Запрещается настилать полы или делать подшивку вплотную к стенкам коренной трубы или печам; они должны только доходить до края разделки. Над разделкой в этом случае применяют бетон или керамические плитки.
При установке печи между сгораемыми деревянными стенами или перегородками между ними делают отступ не менее 130 мм, с изоляцией дерева со стороны разделки, а расстояние между деревом и «дымом» должно быть не менее 250 мм.
Без изоляции дерева это расстояние увеличивают до 380 мм.
Отступку иногда закрывают (закладывают) с боковых сторон. В этом случае деревянную стену изолируют так называемой «холодной четвертью», то есть стенкой толщиной в 1/4 кирпича, которую выкладывают по войлоку.
В новых домах с бревенчатыми или брусчатыми стенами, учитывая, что они дадут большую осадку, при закрытой отступке с боков надо устанавливать деревянный щит, прикрепленный к стене так, чтобы он скользил между деталями крепления и не мешал осадке стены.
На этом щите делают «холодную четверть» также по уложенному войлоку.
Так как удержать кирпич на войлоке практически весьма трудно, то надо сначала на щит или стену настелить войлок, прибить его гвоздями, чтобы он не спадал, а затем на глиняном растворе уложить кирпич, закрепляя его гвоздями с надетыми шайбами или выполняя по гвоздям проволочное плетение. После кладки кирпич оштукатуривают глиняным или другим, более прочным раствором (рис. 95).

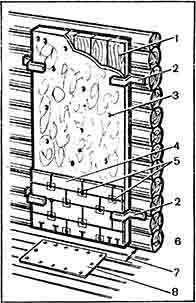

Рис. 95. Изоляция стен от печи:
1 – щит; 2 – костыль; 3 – войлок; 4 – кирпичи; 5 – шайбы, прибитые гвоздями; 6 – гвозди; 7 – отступка 13 см; 8 – кровельная сталь, прибитая к двум слоям войлока
В закрытом воздушном промежутке для циркуляции воздуха между печью и «холодной четвертью» внизу и вверху с боковых сторон надо сделать отверстия, закрыв их решетками (рис. 96). «Холодную четверть» делают высотой и шириной в отступках, равными ширине и высоте печи, но не меньше (рис. 97).
Рис. 96. Отступка между печью и деревянной стеной:
1 – деревянная стена; 2 – кирпичная кладка; 3 – деревянный щит; 4 – два слоя войлока; 5 – вентиляционные решетки; 6 – отступка 13 см
Рис. 97. Отступка между печью и деревянными перегородками:
1 – деревянные перегородки; 2 – два слоя войлока; 3 – отступка 13 см; 4 – отступка 25 см
Когда кухонная плита стоит в проеме деревянной перегородки или между деревянными стенами, разделку выполняют по бокам плиты в полкирпича, над плитой – в два кирпича.
Вертикальные разделки не допускают перевязки с кладкой печи или трубы независимо от того, на каком растворе эти разделки выполнены.
Категорически запрещается какое бы то ни было соединение зольников печей с подпольем.
Обязательно надо оставлять промежуток от верха потолка до перекрытия печи (перекрыши) не менее 350 мм, а при изолировании потолка – 250 мм. Он должен быть доступен для осмотра, ремонта и очистки от пыли. Если печи теплоемкие, имеющие массу до 750 кг, то промежуток оставляют в 350–450 мм, а для нетеплоемких – 700-1000 мм.
Деревянные потолки над печами оштукатуривают по войлоку или изолируют двумя слоями войлока с тем, чтобы эта изоляция как для штукатурки, так и обивки кровельной сталью была на 150 мм больше по всем сторонам, чем размеры печи.
Если печь подключают к дымовой трубе с помощью патрубка, то до деревянного потолка или перегородок расстояние устанавливают не менее 500 мм или 380 мм, если есть изоляция.
Деревянные полы перед топливником любой печи изолируют двумя слоями войлока и покрывают листом кровельной стали размером не менее 500x700 мм, накрыв плинтус кровельной сталью.
Под кухонными очагами или печами на ножках деревянные полы обязательно покрывают асбестом или двуслойной войлочной изоляцией. Размер этой изоляции должен быть равен печи или больше ее по всем сторонам на 150 мм.
Печи и трубы следует систематически осматривать и тут же исправлять возможные дефекты.
В зимнее время особенно тщательно надо следить за печами и трубами, так как их топят больше.
Печи-времянки ставят на расстоянии от сгораемых конструкций не менее 1 м. Категорически запрещается складывать возле топок легковоспламеняемые материалы.
Следует также обратить особое внимание на кладку печных труб и содержание их в соответствующем порядке (см. раздел «Устройство дымовых труб»).
Разделки кладут на глиняном, известковом, известково-цементном или цементном растворе. Они не должны перевязываться с кладкой трубы и быть толщиной, равной стенке или перегородке. Обычная толщина разделок в 1/4 или 1/2 кирпича.
Примыкающую часть сгораемой конструкции к разделке изолируют листовым асбестом или двумя слоями войлока. Желательно войлок предварительно пропитать в антимолевом составе. Толщина войлочной изоляции должна быть не менее 20 мм. Если войлок тонкий, то его кладут в два-три слоя.
Ширина отступки или разделки считается «от дыма», то есть от внутренней поверхности печи или дымохода, и равняется 380 мм при незащищенных от возгорания конструкциях и 250 мм, если они защищены от возгорания изоляцией.
Часто в стенах, где проходят дымовые каналы, приходится укладывать деревянные балки (рис. 98). Они должны быть расположены так, чтобы между балкой и внутренней поверхностью канала было расстояние не менее 250 мм для дымоходов от обычных печей и 380 мм – от печей с продолжительной топкой. Концы балок со стороны канала изолируют, но торцы оставляют открытыми. Более надежно оставлять между балками, их концами и дымоходами расстояние в 380 мм с обязательной укладкой изоляционного слоя.
Рис. 98. Изоляция концов балок в печной кладке около каналов
Иногда балка приходится против дымоходов и отнести ее в ту или другую сторону невозможно, тогда ее укорачивают и врезают в ригель короткую поперечную балку, уложенную, в свою очередь, на две балки. Их скрепляют друг с другом шипом «ласточкин хвост» (рис. 99). Концы балок, заложенных в стену, и ригель, примыкающий к стене, изолируют.
Рис. 99. Устройство ригеля:
1 – балки; 2 – ригель; 3 – изоляция (войлок)
У коренных и насадных труб, а также у стен в местах прохождения каналов на уровне междуэтажных и чердачных перекрытий в процессе кладки стены или трубы выполняют горизонтальные разделки или распушки, которые изготовляют в процессе кладки трубы, увеличивая толщину разделки. У кирпичных печей с кратковременной топкой толщину принимают в один кирпич. Это расстояние считается от «дыма» до сгораемых деревянных конструкций, которые необходимо обить листовым асбестовым картоном или двумя слоями войлока. Если нет изоляционных материалов, толщину разделки доводят до полутора кирпичей. Однако и при такой разделке нужна изоляция (рис. 100).
Рис. 100. Разделка распушки в чердачном перекрытии:
1 – балка; 2 – брусок; 3 – накатник; 4 – засыпка; 5 – изоляция
Если печи или кухонные очаги (плиты) топятся свыше 3 ч, то разделка должна быть в полтора кирпича с обязательной изоляцией. При отсутствии изоляции разделку доводят до двух кирпичей.
Кладка разделки – дело сложное, поэтому в междуэтажных и чердачных перекрытиях для поддержания кирпичной кладки лучше всего применять железобетонную плиту толщиной 50 мм. На этой плите после кладки стояка может быть легко выполнена разделка (рис. 101).
Рис. 101. Железобетонная плита для поддержания кирпичной разделки:
1 – плита; 2 – разделка; 3 – стояк трубы
Устраивая разделки, следует принимать во внимание различную осадку стен здания, коренных труб и печей. Каменные стены, трубы и печи дают малую (незначительную) осадку. Деревянные рубленые стены, особенно из невысохшего материала, оседают в среднем до 150 мм. Подъем и осадка стен также бывают при оконопатке. Вместе со стенами оседают и перекрытия. До начала оконопатных работ изоляцию вокруг разделки удаляют. Необходимо помнить, что запрещается опирать кирпич кладки разделки на балки или настил перекрытия. Во время осадки там может быть образована трещина, что приведет к пожару.
Когда стены дают осадку бо́льшую, чем коренная или насадная трубы, то разделку выполняют так, чтобы она имела запас внизу вовнутрь помещения. Если же коренная труба и печь с насадной трубой дают осадку бо́льшую, чем стены и перекрытие, то распушка должна иметь запас вверху по высоте (на чердаке) (рис. 102). Чердачное перекрытие часто засыпают легкими, малотеплопроводными сгораемыми материалами: опилками, торфом, сухими древесными листьями и др. Сверху такие материалы обязательно засыпают шлаком, землей, песком слоем в 20 мм. При этом разделка должна возвышаться над засыпкой не менее 70 мм, а вообще чем больше, тем лучше. Около нее делают полностью несгораемую засыпку толщиной не менее 100 мм.
Рис. 102. Расположение распушки с учетом осадки перекрытия:
а – до осадки; б – после осадки; 1 – распушка; 2 – перекрытие; 3 – стояк трубы
Деревянные стропила и обрешетка должны отстоять от наружных поверхностей кирпичных труб не менее 130 мм. При сгораемых кровлях расстояние между кровлей и трубой должно быть минимум 260 мм. Оставшийся промежуток перекрывают кровельной сталью или асбестоцементными листами.
