Текст книги "Солнечные элементы"

Автор книги: Марк Колтун

сообщить о нарушении

Текущая страница: 5 (всего у книги 12 страниц)

Глубина p-n-перехода может быть достаточно точно оценена методом послойного анодного окисления и травления, по окрашенному плоскому косому или цилиндрическому шлифу (сделанному, как правило, под углом 3° к поверхности элемента), по значению коэффициента отражения или пропускания p-n-перехода в инфракрасной области спектра с учетом глубины проникновения света и ориентировочно – по значению поверхностного слоевого сопротивления.

Анализируя отдельные (в основном коротковолновые) участки спектральной зависимости коэффициента собирания, можно оценить отношение S/D и при известном коэффициенте диффузии D получить значение скорости поверхностной рекомбинации 5, а также определить l_n и L_p в легированном слое.

Интересен способ определения глубины залегания p-n-перехода или диффузионной длины неосновных носителей по положению максимума спектральной чувствительности на примере солнечных элементов из арсенида галлия. Предложен простой и удобный графический метод, позволяющий по тщательно измеренной спектральной зависимости коэффициента собирания при использовании ряда упрощающих предположений (однородные встроенные электрические поля и постоянные параметры носителей заряда) оценить с достаточной точностью такие характеристики солнечного элемента, как глубина залегания p-n-перехода, скорость поверхностной рекомбинации, диффузионные длины носителей заряда, напряженность электрического поля при определенном соотношении между геометрией солнечного элемента и электрофизическими свойствами.

Диффузионную длину неосновных носителей L_б в базовой области, получаемую по экспериментальным оптическим и фотоэлектрическим характеристикам солнечных элементов, полезно сравнить со значениями, определяемыми при облучении солнечных элементов гамма-квантами или электронами. Эти методы дают близкие значения L, но являются более удобными для непрерывных измерений характеристик солнечных элементов во время испытаний на радиационное облучение, имитирующее воздействие составляющих радиационных поясов Земли на солнечные батареи.

Спектральная чувствительность и коэффициент собирания солнечных элементов

Спектральная чувствительность солнечного элемента представляет собой спектральную зависимость его тока короткого замыкания, рассчитанного на единицу энергии падающего оптического излучения.

Для обычных, не прецизионных измерений спектральной чувствительности используется зеркальный монохроматор со стеклянной оптикой. Источником света служит обычно ленточная вольфрамовая лампа накаливания, тело накала которой с помощью зеркального эллиптического отражателя проецируется на входную щель прибора. Стабильность светового потока поддерживается за счет постоянства тока накала лампы, который контролируется амперметром.

Такая лампа дает возможность проводить измерения в видимой и инфракрасной областях спектра (до границы пропускания стекла). При измерениях в ультрафиолетовой области спектра от 0,4 до 0,3 мкм применяется лампа накаливания с увиолевым стеклом, цветовая температура которой 3200 К, а при измерениях в области длин волн менее 0,3 рекомендуется использовать водородную лампу, поскольку она дает сплошной спектр и отличается высокой (по сравнению с другими газоразрядными лампами) стабильностью. Рабочие щели монохроматора, как правило, изменяются от 1 мм для области спектра 0,4–0,5 мкм до 0,25 мм в области длин волн больше 0,9 мкм, с тем чтобы спектральная ширина щели оставалась постоянно в пределах 0,01—0,015 мкм. Изменение длины волны осуществляется небольшим поворотом зеркала, что позволяет выделяемому излучению любой длины волны проходить через призму с минимальным отклонением от первоначального пути.

Для устранения рассеянного света при измерениях спектральной чувствительности в различных областях спектра используются соответствующие светофильтры. За выходной щелью монохроматора помещаются две линзы, с помощью которых расходящийся световой поток может быть распределен по всей поверхности или собран на части солнечного элемента. Этот световой поток на определенном расстоянии от второй линзы проецируется в полоску, полностью попадающую на приемную пластину термоэлемента. Затем солнечный элемент устанавливается на место термоэлемента таким образом, чтобы весь свет, измеренный термоэлементом, вписывался в приемную поверхность солнечного элемента.

Измерения плотности потока монохроматического излучения могут быть осуществлены, например, с помощью вакуумного компенсационного элемента. Термоэлемент включается на вход низкоомного потенциометра. Чувствительность термоэлемента периодически проверяется по эталонным светоизмерительным лампам, отградуированным по цветовой температуре и силе света.

В качестве неселективных могут быть также использованы приемники излучения, основанные на металлических термопарах, пленочных термоэлементах, полупроводниковых термостолбиках. Градуировку этих приемников полезно осуществить несколькими независимыми методами: применяя эталонную лампу; с помощью встроенной обмотки замещения, по которой пропускается определенный ток; используя модель абсолютно черного тела с известной температурой.

При измерениях сначала весь спектр монохроматора от 0,4 до 1,16 мкм градуируется с помощью термоэлемента, а затем на его место устанавливается солнечный элемент, ток короткого замыкания которого измеряется по компенсационной схеме. Установка и снятие исследуемого элемента после каждого изменения длины волны привели бы к значительно большим погрешностям за счет неточности механических перемещений.

В качестве индикатора нуля используется обычно гальванометр, измерительным прибором может служить микроамперметр с шунтом.

Энергия на выходе монохроматора изменяется при измерениях во всем спектральном диапазоне от 0,002 до 0,02 мВт (что соответствует потоку фотонов 1,5×10¹² -1×10¹⁴ с^-1).

Следует отметить, что из-за нелинейности люкс-амперной характеристики многих солнечных элементов при переходе от низких освещенностей, создаваемых монохроматическим светом, к высоким, характерным для солнечного излучения вне атмосферы или в ясные дни в наземных условиях, особенно ответственные прецизионные измерения спектральной чувствительности, например для эталонных солнечных элементов, проводятся на усовершенствованных установках.

В условиях облучения даже однократным солнечным потоком плотность падающего на поверхность элемента потока энергии, составляющая около 100 мВт/см², на несколько порядков выше плотности потока, создаваемого обычным монохроматором (как правило, от 10 до 20 мкВт/см²). От уровня засветки при измерении спектральной чувствительности зависит, в частности, значение диффузионной длины неосновных носителей заряда L_б в базовом слое, поскольку при увеличении концентрации инжектированных светом носителей значение L_б сначала резко растет, а затем практически не меняется. При низкой освещенности обычно отклонение от линейности связано с рекомбинационными процессами, при сверхвысокой – с потерями генерируемой мощности на сопротивлении растекания.

Совершенно очевидно, что измерение спектральной чувствительности, в частности, эталонных солнечных элементов (с целью последующего пересчета ее на спектральное распределение энергии стандартного спектра и определения градуировочного значения фототока) следует проводить, добиваясь засветок, близких к реальным условиям работы эталонных элементов.

Одной из первых установок для измерения спектральной чувствительности при облученности, аналогичной солнечной по плотности падающего потока, было устройство, состоящее из мощной вольфрамовой галогенной лампы накаливания и восьми узкополосных интерференционных светофильтров, сквозь которые исследуемые солнечные элементы поочередно освещались предварительно откалиброванными по мощности потоками излучения. В дальнейшем две подобные установки (включающие от 8 до 18 светофильтров с полушириной полосы пропускания каждого около 200 А, перекрывающих область спектра от 0,35 до 1,2 мкм) были использованы в исследовательском центре им. Льюиса (Кливленд, штат Огайо, США). Источником излучения служила также галогенная лампа мощностью 1000 Вт. Полученные данные были использованы для пересчета спектральной зависимости тока короткого замыкания эталонных солнечных элементов на стандартные спектры солнечного излучения и сравнения расчетного фототока с результатами градуировки на высотных самолетах, ракетах, шарах-зондах.

Фильтровый монохроматор для измерения спектральной чувствительности солнечных элементов был затем значительно усовершенствован. В качестве источника излучения, расположенного перед узкополосными светофильтрами, использовалась лампа-вспышка с энергией, излучаемой в момент каждой вспышки, около 600 Дж (снабженная алюминированным отражателем, установленным сзади лампы), которая, однако, не обеспечивала необходимой однородности потока (неравномерность облученности на освещаемой поверхности составляла ±8 %).

Небольшая длительность светового импульса от ксеноновой лампы-вспышки предотвращала перегрев как измеряемых солнечных элементов, так п интерференционных фильтров. Свет лампы-вспышки поступал на измеряемый солнечный элемент через один из шестнадцати интерференционных светофильтров, установленных на вращающемся дискодержателе.

Эта установка была предназначена для экспрессного определения спектральной чувствительности. Получение абсолютных значений фототока обеспечивалось в этом случае сравнением измеряемого тока короткого замыкания с током эталонного элемента.

Импульсный ток солнечных элементов измерялся с помощью электронной схемы и отображался на цифровом табло. Плотность потока излучения лампы-вспышки без светофильтров превышала 50 солнечных постоянных, что позволяло создавать условия измерений чувствительности, близкие к условиям эксплуатации солнечных элементов.

Абсолютная градуировка установки проводилась с применением эталонного элемента, чувствительность которого измерялась на монохроматоре, откалиброванном с помощью неселективного термоэлектрического приемника при длине волны 0,546 мкм. Погрешность градуировки составляла ±2 % (абсолютных) и ±1 % (относительных).

При использовании для спектральных измерений лазеров или высокоинтенсивных источников света (мощных ламп накаливания и ламп-вспышек) с интерференционными фильтрами, однако, не создается необходимого (соответствующего внеатмосферному) распределения^ носителей заряда по толщине элемента. В связи с этим наиболее достоверные данные о чувствительности солнечных элементов могут быть получены при одновременном освещении элементов модулированным потоком монохроматического излучения и смодулированным потоком, имитирующим солнечное излучение при соответствующем спектре и плотности потока. При первых применениях такого метода для градуировки эталонных солнечных элементов нужный уровень инжекции носителей заряда создавался с помощью лампы накаливания. Однако спектр подсвечивающего излучения должен воспроизводить солнечный, поскольку нелинейность световой характеристики с увеличением длины волны сильно возрастает.

Этот метод градуировки был подробно изучен и усовершенствован советскими исследователями. Снижение погрешностей, связанных с нелинейностью спектральной характеристики и несоответствием распределения генерированных светом носителей по толщине элемента, возникающему при измерениях, реальному распределению, характерному для условий эксплуатации солнечных элементов, было достигнуто следующими способами: использованием более совершенных неселективных радиометров для измерения монохроматического излучения и светосильных монохроматоров; выбором излучения для подсветки, достаточно точно воспроизводящего солнечный спектр; применением модулятора, обеспечивающего минимальное содержание гармоник высшего порядка. Подсвечивающее излучение создавалось с помощью галогенных ламп с встроенными интерференционными фильтрами, позволяющими в области 0,4–1,1 мкм получить распределение энергии, близкое к солнечному спектру, а при абсолютной градуировке монохроматора применялся специально разработанный полостной термоэлектрический радиометр с обмоткой замещения. Для этой же цели полезно (кроме встроенной электрической обмотки замещения) использовать эталонирование по модели черного тела. Схема установки по измерению спектральной чувствительности, созданной специально для градуировки эталонных солнечных элементов, приведена на рис. 2.16.

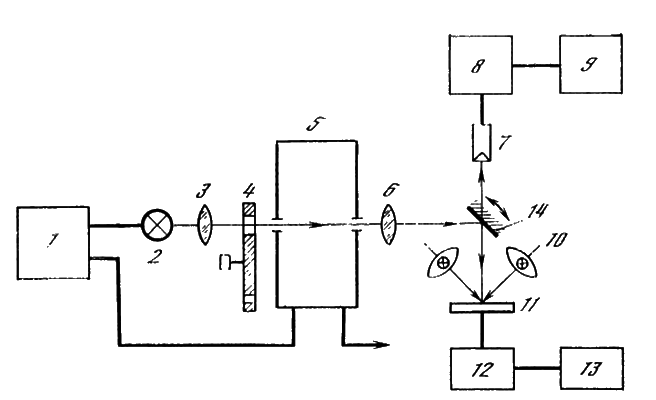

Рис. 2.16. Схема установки для измерения спектральной чувствительности эталонных солнечных элементов

1 – блок питания лампы и монохроматора; 2 – лампа освещения входной щели монохроматора; 3 – конденсор; 4 – модулятор; 5 – монохроматор; в – фокусирующая линза; 7 – термоэлектрический радиометр; 8 – усилитель напряжения термоэлектрического радиометра; 9 – графопостроитель; 10 – лампы с солнечным спектром для подсветки; 11 – термостатируемый эталонный солнечный элемент; 12 – селективный усилитель тока эталонного солнечного элемента; 13 – регистрирующий прибор; 14 – поворотное зеркало

Главная отличительная особенность разработанной установки – наличие подсветки лампами-фарами, на отражатель и пропускающее окно которых нанесены многослойные интерференционные фильтры, корректирующие спектр встроенной в фару лампы под солнечный. На поверхности измеряемого элемента создается облученность 1360 Вт/м², которая контролируется термоэлектрическим радиометром с большим полем зрения. Радиометр имеет точную энергетическую калибровку в широком спектральном интервале. Лампы подсветки получают энергию от высокостабильных источников питания, имеющих низкое содержание высокочастотных гармоник.

Монохроматическое излучение достаточной интенсивности обеспечивается в этой установке дифракционным монохроматором с решеткой 600 линий/мм. Для исключения влияния спектров высших порядков использовалось устройство (переменное гасящее сопротивление, включенное в цепь лампы и связанное с поворотным механизмом дифракционной решетки монохроматора), уменьшающее цветовую температуру тела накала лампы снижением тока при работе в длинноволновой области спектра. Ток короткого замыкания при монохроматическом освещении во время этих измерений определяется при фиксации светового луча на различных участках фотоактивной поверхности эталонного солнечного элемента и затем усредняется по всей рабочей поверхности.

Монохроматический поток, модулированный частотой 900 Гц, направляется на элемент. Взаимное расположение щели монохроматора и модулятора, а также форма окна модулятора выбираются таким образом, чтобы монохроматический модулированный поток был по возможности приближен к синусоидальному. Необходимое условие – измерение в режиме короткого замыкания, в связи с чем переменный сигнал снимается через разделительную емкость, а солнечный элемент шунтируется сопротивлением порядка 0,5 Ом. Высокочастотная составляющая тока короткого замыкания подается на селективный усилитель с калиброванным коэффициентом усиления, напряжение с которого преобразуется в пропорциональный сигнал измерительным преобразователем и регистрируется в цифровой и графической формах. Для использования данных каждого эксперимента в расчетах на ЭВМ информация может быть представлена на перфоленте в стандартном коде.

Пересчет результатов измерений спектрального распределения чувствительности нескольких кремниевых солнечных элементов на спектр внеатмосферного солнца и затем расчет интегрального значения тока короткого замыкания элементов показал, что в случае нелинейных солнечных элементов ошибка в определении градуировочного значения тока для внеатмосферных условий из-за измерения чувствительности без подсветки имитированным солнечным излучением может достигать 7 %. Использование установки с модулированным сигналом и подсветкой имитированным солнечным излучением позволяет устранить эту погрешность.

Абсолютное значение спектральной чувстительности рассчитывается как отношение I_κ3(λ)/E (λ). Для определения коэффициента собирания Q (I_κ3 на один поглощенный фотон) дополнительно измеряется коэффициент отражения от поверхности солнечных элементов в той же области спектра.

Эксперименты и расчеты показывают, что составляющая верхнего легированного слоя кремния в суммарном коэффициенте собирания Q при переходе к малой глубине залегания p-n-перехода и увеличении скорости поверхностной рекомбинации начинает уменьшаться.

При создании солнечных элементов из арсенида галлия также наблюдается отмеченная тенденция. Гомогенный р-n-переход в этом материале создается обычно с помощью мелкой термодиффузии цинка – примеси p-типа – в исходный арсенид галлия n-типа. Однако существенно более высокое значение коэффициента поглощения в арсениде галлия (по сравнению с кремнием) и его резкая спектральная зависимость приводят к тому, что почти все фотоактивное излучение поглощается в верхнем легированном слое p-типа и собирается из него нижележащим p-n-переходом в арсениде галлия.

Были выполнены также расчеты для солнечных элементов из кремния и арсенида галлия при близкой толщине слоев и одинаковой скорости поверхностной рекомбинации. Результаты этих расчетов показывают, что составляющая базового слоя в суммарном коэффициенте собирания Q становится заметной лишь в длинноволновой области спектральной чувствительности солнечных элементов из арсенида галлия (рис. 2.17, кривая 4).

Рис. 2.17. Спектральная зависимость составляющих легированной (1, 2) и базовой (3, 4) областей в суммарном коэффициенте собирания для солнечных элементов 1,3 – кремний (n– на р-типа); 2,4 – арсенид галлия (р– на n-типа)

По спектральной чувствительности исследованных солнечных элементов были рассчитаны время жизни и диффузионная длина неосновных носителей в областях по обе стороны р-n-перехода. Выяснилось, что дополнительная причина столь незначительного влияния базовой области на суммарный коэффициент собирания в элементах из арсенида галлия – чрезвычайно малая диффузионная длина неосновных носителей в этом материале, не превышающая 1,5 мкм.

При бесконечно большом времени жизни и диффузионной длине неосновных носителей в обоих слоях солнечного элемента и при нулевой скорости поверхностной рекомбинации (а также при R=0) коэффициент собирания Q будет равен единице во всей области фоточувствительности данного полупроводникового материала, а на кривой спектральной чувствительности появится резкий максимум при энергии квантов ⅛v, равной ширине запрещенной зоны E_g полупроводника, из которого изготовлен солнечный элемент, после чего спектральная чувствительность начнет линейно убывать с увеличением частоты (т. е. уменьшением длины волны) падающего оптического излучения.

При отсутствии поверхностной и объемной рекомбинации все носители, созданные в полупроводнике излучением длиной волны λ, должны собираться и разделяться p-n-переходом:

I_κ3(λ) =qN₀(λ) =qE (λ) ∕ hv.

Отсюда видно, что спектральная чувствительность линейно зависит от длины волны:

I_κ3(λ)E/(λ)=q/hv=0,8×10³λ.

Длинноволновой край спектральной чувствительности солнечных элементов ограничен лишь энергетическим положением края основной полосы поглощения (или, как его ранее часто называли, красной границей фотоэффекта), которое определяется шириной запрещенной зоны полупроводника и характером оптических переходов зона – зона. Левый край чувствительности для планарного солнечного элемента зависит в основном от скорости поверхностной рекомбинации на обращенной к свету поверхности элемента.

Ниже представлены предельные значения спектральной чувствительности полупроводникового солнечного элемента планарной конструкции, рассчитанные при указанных ранее идеализированных условиях (нулевая скорость поверхностной рекомбинации, бесконечно большие время жизни и диффузионная длина неосновных носителей заряда и нулевое значение коэффициента отражения):

Анализ результатов расчетного и экспериментального определений спектральной чувствительности позволяет сделать несколько выводов о выборе основных направлений совершенствования технологии солнечных элементов.

Улучшение спектральной чувствительности в длинноволновой области может быть достигнуто за счет увеличения времени жизни неосновных носителей в базовом слое, например, путем перехода к более чистому и высокоомному исходному полупроводниковому материалу и сохранения его свойств в процессе изготовления солнечных элементов.

На основе кремния могут быть изготовлены солнечные элементы с очень высокой чувствительностью в коротковолновой и ультрафиолетовой областях спектра вплоть до 0,2 мкм. C этой целью необходимо резко уменьшить скорость поверхностной рекомбинации и глубину залегания p-n-перехода.

Таким образом, изучение спектральной чувствительности и коэффициента собирания солнечных элементов исключительно полезно для дальнейшего улучшения свойств солнечных элементов, увеличения их КПД и, следовательно, расширения сферы их применения.

Глава 3

КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ

СОЛНЕЧНЫХ ЭЛЕМЕНТОВ

Методика измерения КПД

Для определения КПД солнечных элементов и батарей необходимо (так же как в случае любых других преобразователей излучения) измерить количество энергии излучения, поступающей на солнечный элемент, и количество электроэнергии, выработанной им. Проблема, однако, осложняется несколькими обстоятельствами: энергия поступает к элементу в форме солнечного излучения, спектральный состав и мощность которого продолжают уточняться даже для внеатмосферных условий, а характеристики наземного солнечного излучения чрезвычайно сильно зависят от состояния атмосферы и часто изменяются в течение весьма непродолжительных периодов времени;

создание имитаторов Солнца, копирующих по всем основным параметрам внеатмосферное или выбранное в качестве стандарта наземное солнечное излучение, представляет собой пока не решенную полностью научно-техническую задачу;

при разработке стабильных эталонных солнечных элементов для настройки имитаторов Солнца следует учитывать особенности оптических и электрофизических свойств каждого типа элементов, в частности их спектральной чувствительности;

при измерении выходных электрических параметров элементов и батарей необходимо иметь в виду сильное влияние последовательного сопротивления элементов и сопротивления измерительных приборов на получаемые значения.

Таким образом, определение КПД солнечных элементов и батарей представляет собой сложную комплексную проблему, и это выделило метрологию полупроводниковых преобразователей солнечного излучения в самостоятельной раздел исследований по фотоэлектричеству.

Основной параметр солнечных элементов и батареи – световая нагрузочная вольт-амперная характеристика – позволяет определить генерируемую электрическую мощность по произведению I_optU_oht, оценить полноту использования потенциала запрещенной зоны по напряжению холостого хода; получить представление об уровне оптических и фотоэлектрических потерь по току короткого замыкания и коэффициенту заполнения вольт-амперной характеристики; рассчитать КПД преобразования солнечной энергии в электрическую по отношению мощности, генерируемой элементами и батареями, к мощности падающего солнечного излучения, которую можно измерить с помощью отградуированного эталонного солнечного элемента. Градуировка эталонного элемента заключается в определении абсолютного значения тока его короткого замыкания, например путем пересчета измерений абсолютной спектральной чувствительности на стандартный внеатмосферный или наземный солнечный спектр.

Качество солнечных элементов и батарей, количество дефектных элементов в батарее могут быть оценены также косвенными методами – по измерению прямой и обратной ветвей темновой вольт-амперной характеристики; по интегральному коэффициенту поглощения солнечного излучения поверхностью батареи, рассчитываемому исходя из результатов измерений спектральных коэффициентов отражения; по интегральному коэффициенту собственного теплового излучения поверхности батарей, различному у дефектных и высококачественных элементов; по яркости электролюминесценции (у солнечных элементов на основе арсенида галлия).

Измерения параметров солнечных элементов и батарей могут быть выполнены в лабораторных, натурных наземных и космических условиях по указанным выше методикам.

Рассмотрим ряд научно-технических вопросов, связанных с проблемой контроля качества, определения параметров солнечных элементов и батарей из различных полупроводниковых материалов и разнообразного практического применения, погрешностей измерения и прогнозирования характеристик элементов в процессе эксплуатации.

Имитаторы солнечного излучения

Имитаторы Солнца используются в различных областях науки и техники: при моделировании тепловых режимов космических аппаратов и испытании материалов на воздействие космических условий, в медицинских и биологических исследованиях, в растениеводстве, фотометрии, калориметрии, гелиотехнике. Известно множество разнообразных оптических схем и конструкций имитаторов Солнца, и среди них разработаны и успешно используются оригинальные имитаторы для измерения параметров солнечных элементов и батарей.

В идеальном случае имитаторы должны с наилучшим приближением воспроизводить все параметры солнечного излучения – параллельность лучей, стабильность во времени и равномерность освещения, спектральный состав, плотность потока. Однако такие приборы чрезвычайно сложны и дороги, параметры их светового потока все же отличаются от естественного солнечного, поэтому в зависимости от конкретного назначения создаются специализированные имитаторы. В установках, предназначенных для измерения характеристик солнечных элементов и батарей, меньше внимания уделяется достижению коллимации пучка для получения параллельности лучей, соответствующей солнечному потоку, и больше – созданию достаточно хорошего приближения к спектру излучения Солнца, обеспечению стабильности и однородности потока. Но и здесь подход может быть разным. В производстве при серийном изготовлении солнечных элементов применение имитаторов с точным воспроизведением спектра не всегда обязательно, особенно для относительных измерений, например, таких, как текущий контроль качества, сортировки элементов и их групп по электрическим параметрам, чтобы обеспечить малые потери на коммутацию после сборки батареи. Для этих целей можно подобрать имитатор с оптимальным соотношением между сложностью конструкции и точностью измерений.

Наиболее прост, удобен для использования в производственных условиях и стабилен имитатор, состоящий из вольфрамовых ламп накаливания с зеркальными или матовыми отражателями, соответствующий набор которых может обеспечить освещение солнечных элементов для батарей практически любой площади.

Значительная часть инфракрасного излучения ламп накаливания (вызывающего перегрев солнечных элементов при измерениях) может быть устранена с помощью установленных между лампами и элементами теплоотражающих фильтров из стеклянных пластин с прозрачными проводящими пленками на основе оксидов олова и индия или станнатов кадмия с поверхностным слоевым сопротивлением менее 50 Om∕□ (пленка должна находиться на стеклянной пластине со стороны лампы).

Еще большего уменьшения инфракрасной составляющей излучения ламп можно добиться введением теплопоглощающего фильтра, образуемого слоем воды толщиной 2–4 см. Для охлаждения самого водяного фильтра может быть использован внешний радиатор или проточная вода, а для удаления из перегретой воды пузырьков воздуха фильтр снабжается механическими щетками.

Подобные простые имитаторы с водяным фильтром могут быть использованы для экспрессного контроля качества солнечных элементов и их групп (размерами до 20×30 см) на всех стадиях процессов изготовления, а без водяного фильтра – для контроля качества солнечных батарей.

Спектр ламп накаливания, применяемых для контроля качества солнечных батарей большой площади, может быть значительно исправлен и приближен к солнечному нанесением на внутреннюю поверхность колбы лампы (как перед вольфрамовой нитью накала, так и сзади нее) многослойных интерференционных светофильтров. Колба лампы предохраняет светофильтры от неблагоприятного воздействия внешней окружающей среды (в частности, повышенной влажности), а последствий термического воздействия излучения вольфрама, приводящего к кристаллизации слоев многослойного светофильтра и последующему отслаиванию его от стекла, удается избежать, как показал в своих исследованиях А. С. Иванцев (Всесоюзный институт источников света, г. Саранск), если ввести между диэлектрическими слоями светофильтра и стеклом тонкую полупрозрачную пленку хрома, нанесенную при большой скорости конденсации в глубоком вакууме. Осаждение постепенно испаряющегося слоя вольфрама на стекло и светофильтры также можно предотвратить, используя лампу-фару с нанесенными на ее колбу светофильтрами, внутрь которой встроена малогабаритная, но достаточно мощная вольфрамовая лампа в кварцевой оболочке. Из таких ламп-фар может быть собран имитатор Солнца для измерения параметров солнечных батарей любой площади.

Для измерения параметров крупных солнечных батарей и групп солнечных элементов сейчас разработаны и уже используются имитаторы на импульсных ксеноновых лампах. Эти имитаторы не имеют оптики, и равномерность освещения на большой облучаемой площади (2×2 м и выше) достигается за счет значительного удаления измеряемой батареи от лампы. Для коррекции спектра применяется интерференционный или иногда водяной фильтр. Очень важно, чтобы имитатор был оснащен соответствующей измерительной аппаратурой, которая должна обеспечить за время одного импульса длительностью около 1 мс замер всех точек вольт-амперной характеристики. Подобные имитаторы создают на площади 2,5×2,5 м облученность с неравномерностью +2 %.

При измерениях на импульсных имитаторах солнечная батарея не успевает прогреться, и ее температура близка к комнатной.

В качестве стандарта при квалификационных испытаниях в различных странах использовались разные значения температуры солнечных батарей и элементов: 40, 28 и 25 °C. В США и Западной Европе за стандарт принята температура 28 °C. Такой выбор вряд ли можно назвать удачным, поскольку при работе солнечные элементы и батареи обычно разогреваются, и реальные внеатмосферные и наземные условия эксплуатации солнечных батарей точнее отражает температура 40 °C. В СССР и странах СЭВ измерения готовых батарей, как правило, проводятся именно при такой температуре.
