Подполковник медицинской службы Вильям М Джексон. 24 июня 1944г.[12]

На следующий день Уэлш направил Перминову письмо с описанием подвига красноармейцев, которое заканчивалось словами: "Их поведение делает честь им самим и Красной Армии". [13]

Уцелевшие после налета В-17 перебросили в Кировоград, где находилась учебная база штурмовой авиации, как острили американцы, школа русских камикадзе. Вылет в Италию был назначен на 25 июня, однако рейд отложили по погодным условиям. [4] На следующее утро 72 "Крепости" покинули свою новую стоянку, а 58 "Мустангов" взлетели из Пирятина, но из-за неполадок 1 бомбардировщик и 3 истребителя вынуждены были вернуться. [14] Соединение нанесло удар по нефтеперерабатывающему заводу в Дрогобыче, сбросив 1125 двухсотпятидесятифунтовых бомб. [14] Сопротивления немцы не оказали, и к вечеру все экипажи приземлились на Адриатическом побережье. А еще через несколько дней они перелетели на свои родные базы в Англии. "Ни один ветеран той памятной челночной экспедиции, -завершает свои воспоминания Боумен, – больше не отзывался плохо о британских квартирах, пище, транспорте и даже о том ужасном пойле, которое они называли кофе. "

Кто виноват? Что делать?

Трагедия в Полтаве качнула маятник настроений от эйфории, вызванной успехом "Фрэнтик I, к депрессии от неудачи "Фрэнтик II", и все это за один месяц – июнь 1944 г. Прекрасные до сих пор отношения между союзниками дали первую трещину. Американцы сразу встали на точку зрения, что во всем виновата советская ПВО. 23 июня в 11.00 Уэлш и Кесслер нанесли официальный визит Перминову и сделали следующее заявление: "Немцы нас бьют безнаказанно. Ваша артиллерия маломощная, истребители для ночных действий не подготовлены. Мы поставили вопрос перед Москвой и перед нашим послом о том, что мы спокойно можем работать в том случае, когда мы получим сюда наши тяжелые зенитные орудия и ночные истребители, оборудованные специальными приборами для ночного боя". [9] В ответ Александр Романович напомнил о своем предложении рассредоточить самолеты по другим аэродромам и о том, что в ходе бомбежки американцы заботились главным образом о спасении собственных жизней.[* Глава военной миссии США в СССР Джон Дин, очевидно, для поднятия престижа американских военных, позже утверждал, что Перминов сам запретил военнослужащим США выходить на летное поле во время налета. [15]] Как раз в это время над авиабазой вновь появился вражеский разведчик, и на его перехват были подняты два "Лайтнинга", однако по непонятным причинам американские летчики отбоя отказались. Как утверждает заместитель командующего ВВС КА генерал-полковник А.В.Никитин, "против убедительных доводов генерала Перминова... и особенно случая с неудачным перехватом американцами фашистского самолета генерал Кесслер не смог выдвинуть никаких аргументов и свои претензии снял". [4] Чтобы как-то снизить возникшую напряженность, уже 23 июня Спаатс прислал официальное соболезнование семьям погибших во время налета, в котором отмечал, что война неизбежно связана с жертвами. Кроме того, он наложил вето на публикацию в американской печати любых сведений об этой трагедии. [4] Весьма вероятно, что этот шаг он предпринял с учетом позиции Рузвельта. Тем не менее, план всей операции "Франтик" оказался под угрозой. В своем отчете полковник Олд заявил командованию стратегическими силами США в Европе, что без укрепления ПВО баз американскими ночными перехватчиками и радиоуправляемой зенитной артиллерией дальнейшее выполнение челночных операций считает невозможным. Он писал: "Сейчас в России имеется только два аэродрома, подходящих для тяжелых бомбардировщиков, и люфтваффе могут совершать налеты на них, не встречая какого– либо противодействия". [6] Естественно, военное и политическое руководство США не могло оставить без внимания этот и другие подобные "сигналы". Был подробно разработан новый план операции, который Гарриман представил Молотову в специальном письме от 10 июля.

Группа летчиков 802-го ИАП, защищавших авиабазу

Мой дорогой г-н Молотое,

Из-за приближения зимних условий и в связи с опытом, приобретенным при недавнем немецком налете на наши базы, представляется необходимым некоторый пересмотр программ воздушных операций Соединенных Штатов с русских баз... Во время зимы погода будет препятствовать частым сквозным полетам туда и обратно между Россией и Англией или Италией. Наши воздушные силы хотят поэтому совершать один или два сквозных полета в месяц с их основных баз и производить пять или шесть рейдов с русских баз каждый раз, когда они прибудут. Согласно этой программе тот же самолет будет оставаться на советских базах в течение значительно большего периода, чем это практикуется теперь...

Недавний немецкий налет... свидетельствует о том значении, какое немцы придают нашим операциям в этой стране. Из интенсивности налета видно, что немцы постараются воспрепятствовать продолжению наших операций в Советском Союзе. Власти Соединенных Штатов считают поэтому важным, чтобы базы были оборудованы новейшими средствами защиты. Имея это в виду, мы предлагаем, чтобы оборона баз была усилена путем включения эскадрильи ночных истребителей Соединенных Штатов с радиолокационными установками, а также некоторого количества тяжелого зенитного оружия, также управляемого при помощи самого последнего типа радиолокационных установок. Защита баз будет еще более улучшена, если самолеты смогут быть... рассредоточены. Для этого было бы желательно иметь одну дополнительную базу где-либо между Пирятином и Киевом.

Для осуществления вышеизложенного предложения мое правительство просит о согласии Советского правительства на пересмотренную программу, по которой требуется в целом 8900 американских офицеров и солдат, одна дополнительная база, которая включает в себя следующие главные элементы: 1 эскадрилья ночных истребителей, 1 транспортная эскадрилья, 1 уменьшенная ремонтная база с соответствующими службами, 1 оперативная группа из трех эскадрилий, 1 батальон авиационных механиков, 1 полевой госпиталь, 1 батальон обслуживания и грузовик квартирмейстера, 1 часть для управления ночными истребителями, 3 батальона 90-мм зенитных орудий с радиолокационным управлением, 1 рота подвоза боеприпасов.

Если Красные Воздушные Силы желают, воздушные силы армии Соединенных Штатов согласны, в связи с этой программой, снабдить Красные Воздушные Силы достаточным числом самолетов Р-61 («Черная вдова») для сформирования также и русской эскадрильи ночных истребителей. Эти истребители будут предоставляться в количестве четырех в месяц, начиная с августа, пока все 18 самолетов не будут поставлены. Обучение советской эскадрильи возьмет на себя американская эскадрилья, которая будет находиться на русских базах, включая обучение, как пользоваться наземным оборудованием для управления.

Тяжелая зенитная артиллерия, которую мы предполагаем установить, может быть усилена, если это желательно, советской тяжелой зенитной артиллерией, которая может управляться нашей радиолокационной установкой... Мы хотели бы положиться на советскую зенитную артиллерию в отношении легких и средних зениток... Первая партия поставок по предлагаемой программе будет составлять 76377тонн, что обеспечит снабжение на 90 дней... Вам, конечно, понятно, что осуществление такой программы должно быть начато теперь же, для того чтобы оборудование было... установлено до начала зимы...

Искренне Ваш У.А. Гарриман [16]

В ходе беседы при передаче письма Гарриман сообщил, что Дин собирается выехать в Вашингтон 16 июля, и попросил Молотова до этой даты дать "хотя бы общие указания относительно того, соответствует ли весь этот план точке зрения Советского правительства". [171 И вот здесь, как говорится, коса нашла на камень. Мы еще в первой части статьи рассказывали о том, как трудно принимал Сталин решение позволить американцам организовать базы на советской территории. Теперь же речь зашла об их расширении. Когда о планах разместить дополнительно 5000 человек американского военного персонала Дин рассказал генерал-майору Славину, реакцией последнего была "откровенно выраженная тревога". [5] Наверное, Славин хорошо понимал, что Верховный главнокомандующий скорее вообще откажется от идеи "челночных" операций, чем пойдет на это. И действительно, после сложных переговоров с американской стороной Сталин дал негативный ответ, а меры по укреплению ПВО авиаузла 169-й АБОН свелись к замене 57-го гвардейского ИАП на лучше укомплектованный 66-й гвардейский, да 310-ю АД пополнили самолетами. [18]

По мнению Инфилда, отказ Сталина стал "смертельным приговором" всей операции "Фрэнтик". [6] В книге "Полтавские события" этот автор рассматривает упомянутый отказ как одно из звеньев в цепи поступков вождя, направленных на ликвидацию американских баз. Например, он утверждает, что главная причина успеха рейда люфтваффе на Полтаву заключается в том, что Сталин сам хотел этого. Он, якобы, не решался закрыть проект "Фрэнтик" из-за боязни лишиться поставок по "ленд-лизу", но полагал, что после хорошего разгрома американцы будут вынуждены сами отменить "челночные" рейды. Поэтому он, как утверждает автор, приказал советским истребительным частям не оборонять Полтаву. В оправдание такой точки зрения можно сказать лишь то, что она вполне соответствует времени, когда была обнародована – концу "холодной" войны. Но даже в те годы она подвергалась критике. Так, в одной из западных рецензий на книгу Инфилда говорится, что его теория – "интригующая, но не бесспорная. Хотя Сталину и были присущи решения в стиле Макиавелли, автору явно недостает доказательств". [19] Сегодня, основываясь на множестве документов и свидетельств, можно суверенностью утверждать, что подобного приказа, пусть даже и устного, не было. Катастрофа в Полтаве стала следствием общей неэффективности советской ПВО в ночное время и шапкозакидательского настроения американских генералов, не пожелавших перебазировать самолеты на другие аэродромы.

И все же американцы – умные люди. Прекрасно понимая, что их новый план может не встретить одобрения у советского руководства, и при этом не желая ссориться с союзником, который обещал предоставить базы для борьбы против Японии, они предложили компромиссное решение – продолжать выполнение операции "Фрэнтик", но с той разницей, что пока в ней будут принимать участие одни лишь истребители. □

Взаимопонимание царило в Полтаве несмотря на языковые трудности

Архивные источники и литература

1. Воспоминания бывшего летчика 802-го ИАП Н.М.Фадеева. Научный архив Полтавского музея авиации и космонавтики.

2. A.Price. The Last Year of the Luftwaffe. 1991.

3. Wolfgang Dierich. Kampfgeschwader 55 "Greif". MBV, Stuttgart, 1994.

4. А.Никитин. "Челночные" операции. "Военноисторический журнал", № 11, 1975 г.

5. Thomas A.Julian. Operations at the Margin: Soviet Bases and Shuttle-Bombing. The Jornal of Military History, vol. 57, No.4, October 1993.

6. Glenn B.Infield. Shuttle Raiders to Russia. Air

Force Magazine, April 1972.

7. Н.Ф.Щепанков. Операция "Фрэнтик". "Красная Звезда", № 76, 6.04.1994 г.

8. Marvin S.Bowman. Stopping Over at Ivan’s Airdrome. Air Force Magazine, April 1972.

9. ЦАМО РФ, фонд 169-й АБОН, д. 38.

10. Там же, on. 1, д. 64.

11. Там же, оп. 1, д. 66, л. 7.

12. "Коммунист", №9, 1975.

13. ЦАМО РФ, фонд 169-й АБОН, оп. 1, д. 45, л. 91-92.

14. Glenn В.Infield. The Poltava Affair. New York, 1973, приложения.

15. Jonh R.Deane. The Strange Alliance. N.Y., 1947, p. 121.

16. Советско-американские отношения во время Великой Отечественной войны 1941– 1945: документы и материалы. М., 1984, т. 2, стр. 161-163.

17. Там же, стр. 158.

18. В.Р.Котельников, О.Ю.Лейко. "Челночные" операции бомбардировщиков США с советских аэродромов. Вопросы истории, №2, 1993.

19. The Annals of The American Academy, №411, January 1974, p. 181.

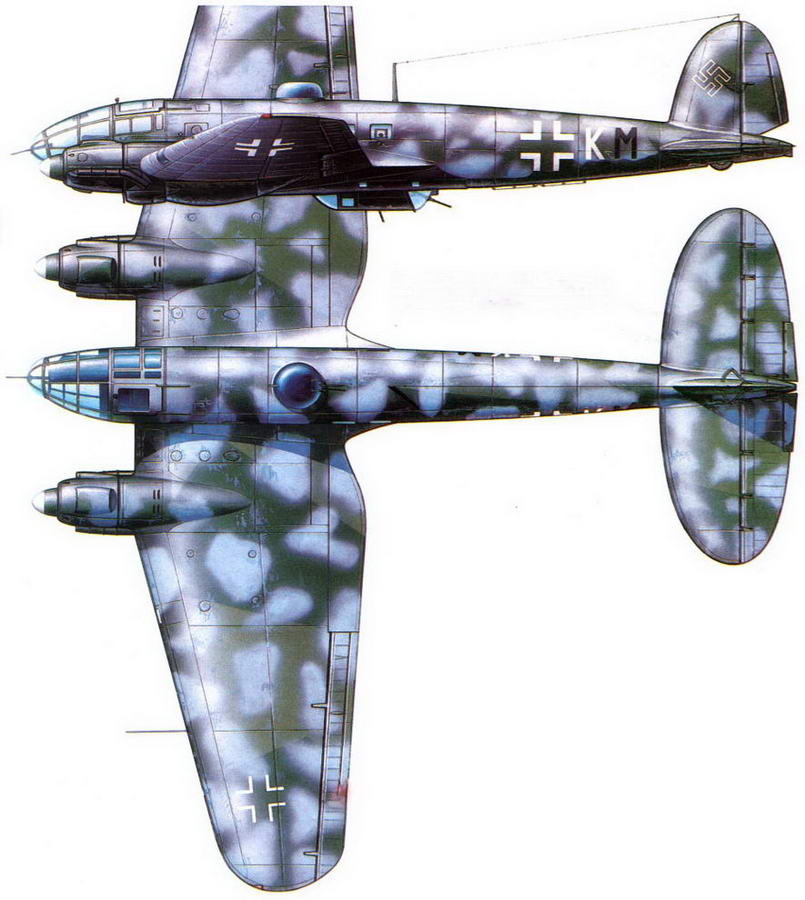

Не 111Н-20 из 4./KG 53 – участник налета на Полтавский аэродром в ночь на 22 июня 1944 г.

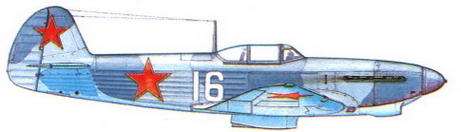

Як-9 из 802-го ИАП 310-й АД ПВО. Аэродром Полтава, лето 1944 г.

Р-51В из 52-й FG 15-й ВА – участник операции «Фрэнтик IV»

Окончание следует

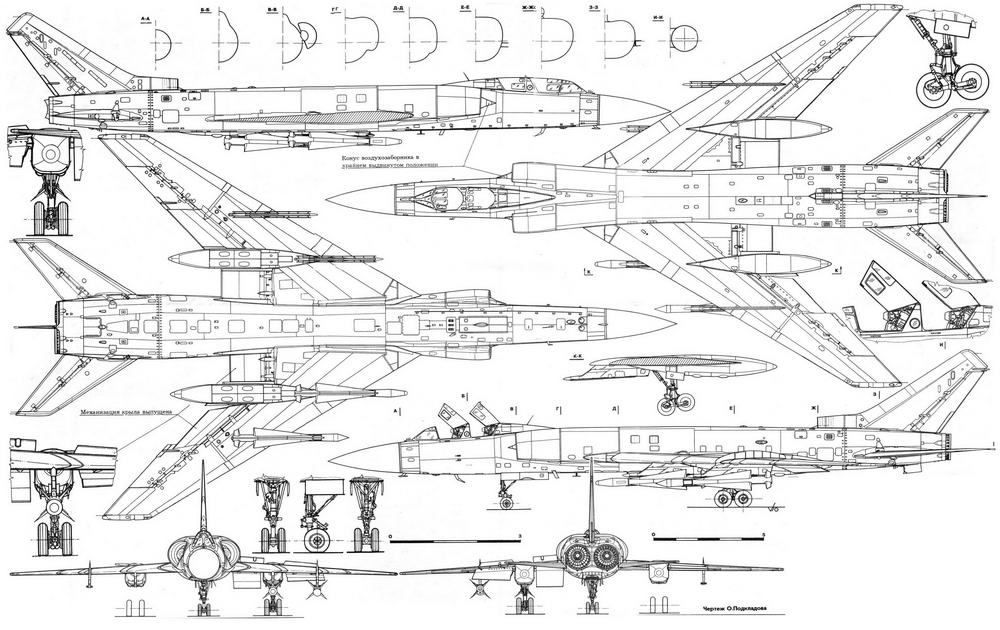

Приложение: чертеж Ту-128

Краткое техническое описание самолета-носителя Ту-128

Самолет-носитель Ту-128 являлся основной частью комплекса дальнего перехвата воздушных целей Ту-128С-4.

Фюзеляж самолета полумонококовой конструкции, выполненный с учетом правила площадей, состоял из четырех силовых частей: носовой, передней, средней и хвостовой. Носовая часть продолжалась до шп. №11 и состояла из трех технологических самостоятельных отсеков: носового обтекателя, переднего отсека и гермокабины экипажа, располагавшейся между шп. №4 и №11. Экипаж входил в кабину через открывающиеся вверх крышки фонаря. Лобовые стекла фонаря выполнялись из силикатного стекла, боковые и верхние – из термостойкого оргстекла.

Передняя часть продолжалась до шп. №25. В ней размещались: ниша передней опоры шасси, техотсек над нишей и воздухозаборники с подвижными электроуправляемыми конусами, регулирующими площадь входного сечения.

В средней части фюзеляжа между шп. №25 и №32 ниже строительной горизонтали фюзеляжа размещался центроплан крыла. Вдоль обоих бортов до шп. №45 проходили воздушные каналы. По их бортам между шп. №№26-27 и №№28-29 располагались створки дополнительного забора воздуха, открывавшиеся внутрь на угол 37°. Двигатель занимал пространство между шп. №№45-49.

Хвостовая часть фюзеляжа (шп. №№49– 57) включала форсажные камеры двигателей. В районе шп. №№53-57 устанавливались четыре воздухозаборника, обеспечивающие продув пространства между форсажными камерами и обшивкой фюзеляжа. Для уменьшения длины пробега при посадке снизу хвостовой части в специальном контейнере размещался тормозной парашют (площадь купола 50 м²), выпускающийся электропневматически.

Крыло двухлонжеронной конструкции состояло из пяти частей: центроплана, двух средних и отъемных частей. Механизация крыла включала в себя закрылки, элероны и интерцепторы. Панели центроплана имели клепаную конструкцию. Внутри центроплана размещались два мягких непротектированных топливных бака. Герметичная средняя часть крыла представляла собой кессон-бак. К ней крепились основные стойки шасси, механизмы Их уборки и гондолы, пилоны подвески ракет, а на верхней поверхности – два аэродинамических гребня. Панели средней части крыла – прессованные, лонжероны и хвостовая балка – клепаные. Отъемная часть крыла имела клепаные панели. На ней размещались элероны, имевшие осевую компенсацию и снабженные триммерами, отклоняемыми электромеханизмами.

Хвостовое оперение состяло из киля с рулем направления и управляемого стабилизатора с рулями высоты. Передняя часть форкиля образовывала воздухозаборник обдува форсажных камер двигателей и генераторов. Для увеличения критической скорости флаттера верхняя часть киля имела косой срез. Киль крепился на четырех узлах по шп. №51 и №55. Стабилизатор состоял из двух половин. Внутри них на нервюрах устанавливались по два подшипника, которыми половины стабилизатора опирались на балки, являвшиеся осями вращения. Балки крепились у шп. №55. Киль и стабилизатор – двухлонжеронной конструкции. Рули имели аэродинамическую компенсацию и весовую балансировку в виде трех выносных грузов обтекаемой формы, которые в нейтральном положении руля не выходили из теоретических обводов. Руль направления был снабжен триммером, отклоняемым с помощью электромеханизма.

Шасси самолета состояло из передней опоры с двумя колесами и двух основных опор с етырехколесными тележками, Амортизация – масляно-пневматическая, давление в пневматиках – 11 кг/см², уборка и выпуск шасси, торможение колес попроизводились гидравлическими механизмами. Передняя опора имела нетормозные колеса типоразмера 600x155В. Для предотвращения эффекта "шимми" колеса закреплялись на общей реи, вращавшейся в подшипниках втулки стойки. Ароме того, устанавливался демпфер "шимми", цилиндры которого использовались и для управления передней стойкой во время рулежки. Основные стойки имели колеса типоразмера 800x225В с дисковыми тормозами. Для уменьшения износа покрышек и сокращения длины пробега применялся автомат торможения. Основные опоры убирались в крыльевые гондолы и закрывались створками. Механизм управления створками -комбинированный, приводился в движение гидроцилиндром, а также кинематически от движения стойки. Задние створки закрывали ниши гондол как при убранном, так и при выпущенном положении главных опор.

Основные конструкционные материалы планера – алюминиевые сплавы Д-16 и В-95 (листы, профили и штамповки), стали ЗОХГСА и ЗОХГСНА (нагруженные узлы, стыковочные болты и крепежные детали), магниевый сплав Мл25-74 (литье) и др. Внешняя клепка потайная.

Силовая установка. На Ту-128 устанавливались два турбореактивных двигателя АЛ-7Ф-2 серий 0, 1, 2, 4, 6 и 7, отличавшихся гарантийным ресурсом (7-я серия – 300 ч). Максимальная тяга на форсаже – 10100 кге, при этом удельный расход топлива составлял 2,25 кг/кге ч. Максимальная тяга на бесфорсажном режиме – 6900 кге (расход – 0,96 кг/кге ч). Масса одного двигателя с агрегатами – 2454 кг. Запуск осуществлялся при помощи турбостартера ТС-20Б, работающего на бензине Б-70, Крепление каждого двигателя – трехточечное. Боковой нерегулируемый в полете сверхзвуковой воздухозаборник имел стартовую механизацию в виде подвижного конуса и створок дополнительного забора воздуха. При взлете конус находился в заднем положении, а створки подпитки были открыты. После взлета створки закрывались, а конус выдвигался вперед и в этом положении оставался в течение всего полета. Управление двигателями осуществлялось при помощи тросовой системы управления дроссельными кранами насосов-регуляторов на двигателях и электрической системы управления форсажем. Соответствующие рычаги находились на пульте левого борта кабины летчика.

Самолет имел две самостоятельные топливные системы, каждая из которых обслуживала свой двигатель. Системы соединялись трубопроводом перекрестного питания с краном. Топливо размещалось в десяти фюзеляжных мягких баках и двух кессонных баках крыла. Баки рассчитаны на 15500 кг топлива марки ТС-1, Т-1 или РТ. Из условий центровки и прочности самолета устанавливались определенный порядок заправки и строгая очередность выработки топлива по группам баков. Имелся аварийный слив с темпом 500-600 л/мин.

Оборудование. Пилотажно-навигационное оборудование Ту-128 обеспечивало самолетовождение днем и ночью, в сложных метеоусловиях. В его состав входили: пилотажно-навигационная система "Путь-4П", курсовая система КС-6В, централь скорости и высоты ЦСВ-1М-1В, автопилот АП-7П, авиагоризонт АГД, навигационное вычислительное устройство НВУ-Б1, комбинированный указатель скорости и числа М УИСМ-И, указатель приборной скорости УС-1600, двухстрелочный высотомер ВДИ-ЗОК, комбинированный прибор ДА-200 (вариометр с указателем поворота и скольжения), указатель положения стабилизатора УПС-4, автомат углов атаки, скольжения и перегрузок АУАСП-9КР, указатель высоты и перепада давления УВПД-20; доплеровская навигационная система ДИСС "Стрела".

В комплект радионавигационного и радиосвязного оборудования входили: автоматический радиокомпас АРК-10, радиотехническая система ближней навигации РСБН-2СА "Свод-Струна" радиовысотомер малых высот РВ-УМ, маркерное радиоприемное устройство МРП-56П, самолетное переговорное устройство СПУ-7, связная радиостанция РСБ-70-УС-8, командная радиостанция РСИУ-5В (Р-832М). На Ту-128М радиосвязное оборудование было изменено и состояло из: самолетного переговорного устройства СПУ-7, связной радиостанции РСБ-70М (Р-807), командной радиостанции Р-832М, радиостанции Р-846 (с антенной на киле). Система опознавания самолета состояла из запросчика-ответчика госопознавания СПЗО-2М и ответчика СОД-57М.

Система управления – необратимая бустерная. Основными органами управления являлись управляемый стабилизатор, руль направления и элероны. Как аварийный орган управления сохранялся руль высоты, который обычно, находясь на замке, отклонялся совместно со стабилизатором. Для имитации аэродинамических нагрузок на штурвале и педалях устанавливались пружинные загружатели, снабженные механизмами триммерного эффекта. В случае отказа обеих гидросистем летчик переходил на управление стабилизатором от электромеханизма МУС-7А и на ручное управление рулями высоты, направления, элеронами. На самолете устананавливались двухканальный демпфер тангажа ДТ-128, двухканальный демпфер колебаний Д-2-К-115А, автомат устойчивости АУ-128, а в каналах управления монтировались их исполнительные механизмы – рулевые агрегаты РАУ-107 и рулевые машины автопилота АП-7П. Автомат дополнительных усилий АДУ-128 предназначался для утяжеления перемещений штурвала на себя при возрастании перегрузки и угла атаки или скорости перемещения штурвала.

Управление закрылками осуществлялось электромеханизмом МПЗ-18А, интерцепторами – при помощи гидроцилиндров. Открытие внутренних интерцепторов было сблокировано с продольным управлением самолетом. На элеронах, рулях направления и высоты устанавливались демпферы сухого трения ДСТ, автоматически создававшие дополнительное трение на этих органах управления при скорости полета, соответствовавшей М=1,15.

Гидравлическое оборудование Ту-128 состояло из двух независимых систем: основной и бустерной. Каждая из них имела по два насоса НП-43/1, которые устанавливались на коробках приводных агрегатов двигателей, гидроаккумулятор, гасители пульсаций, аппаратуру регулирования, контроля и управления. Общая емкость – 95 л, номинальное давление – 210 кг/см². Рабочая жидкость – АМГ-10. Основная гидросистема предназначена: для уборки и выпуска шасси, поворота передних колес, основного и аварийного торможения колес, управления интерцепторами, элеронами, стабилизатором и рулем направления, привода створок дополнительного забора воздуха, включения различных демпферов. Бустерная система питала второй канал гидроусилителей и дублировала выпуск шасси.

Система наддува и вентиляции гермокабины поддерживала необходимые условия для жизнедеятельности экипажа. Воздух отбирался от седьмой ступени компрессора каждого двигателя. Автоматический клапан АРД-54 обеспечивал до высоты 2000 м атмосферное давление внутри кабины, выше до 7000 м – постоянное давление, соответствующее 2000 м, а с высоты 7000 м – давление, пропорциональное внешнему, с перепадом не более 0,4 кгс/см². Терморегуляторы АРТ-56-1 и АРТ-56-2, подавая охлажденный или горячий воздух, автоматически поддерживали температуру +15-20°С. Для предупреждения запотевания стекла фонаря обдувались. Работу экипажа в разгерметизированной кабине на высоте обеспечивал комплект кислородного оборудования ККО, в который входили: высотный компенсирующий костюм ВКК-6М с гермошлемом ГШ-4МП, кислородный прибор КП-34 и КП-27М (парашютный). Питание экипажа кислородом производилось от двух газификаторов СКГ-7М с жидким кислородом. Для спасения экипажа при аварийном приводнении имелись высотные морские спасательные костюмы ВМСК-2М.

Противообледенительная система Обогрев передних кромок крыла и киля производился горячим воздухом, отбираемым от пятой ступени компрессора каждого двигателя. Обогрев стабилизатора и лобовых стекол фонаря – электрический с питанием от генераторов переменного тока нестабильной частоты.

Воздушная система, включавшая 16 шаровых баллонов, служила для питания агрегатов ракет, аварийного слива топлива, герметизации крышек фонаря и их аварийного сброса, отключения штурвала и педалей и др. Рабочее давление в системе – 150 кг/см².

Система аварийного покидания обеспечивала спасение экипажа во всем диапазоне скоромтей и высот полета и включала разработанные й ОКС A.I !.Тунолева Kaiэмульгируемые кресла КТ-1 и пиромсханиоы отстрела крышек фонаря. Чтобы исключить столкновение кресел при катапультировании и воздействие газовой струи от переднего кресла на штурмана-оператора имелась система блокировки, которая обеспечивала строгую очередность срабатывания стреляющих механизмов – вначале второго кресла, а затем первого. В экстренном случае летчик мог принудительно катапультировать штурмана.

Система пожаротушения состояла из шести восьмилитровых огнетушителей ОС-8МФ, размещенных в техническом отсеке фюзеляжа, сети трубопроводов и системы сигнализации о пожаре ССП-2А. Двигатели были разделены противопожарной перегородкой.

Электросистема. На каждом двигателе АЛ-7Ф-2 устанавливался один коллекторный генератор постоянного тока типа ГСР-18000М. Генераторы работали параллельно на общую сеть. В буфер генераторам включались аккумуляторные батареи 12САМ-23, обеспечивавшие автономный запуск двигателей и аварийный режим полета. Для питания потребителей переменным током 115 В на каждом двигателе был установлен однофазный генератор нестабильной частоты 380-900 Гцтипа СГО-12. Переменный однофазный ток стабильной частоты обеспечивали два электромашинных преобразователя типа ПО-4500. Ракеты Р-4 запитывались трехфазным переменным током (208 В, 1000 Гц) от двух преобразователей ПТ-1500 С4. Два преобразователя ПТ-1000Ц (или ПТ-1500Ц) обеспечивали потребителей трехфазным током 36 В и 400 Гц. Для аварийного питания АРК 10 и Р-832М применялся преобразователь ПО-500. Имелась розетка аэродромного питания.

Приборные доски, пульты и щитки управления в кабинах освещались красно-белым светом. Для обозначе ния самолёта при полете ночью на законцовках крыла были установлены бортовые аэронавигационные огни БАНО-45, а на законцовке киля – хвостовой огонь ХС-39. При посадке и рулении ночью использовались две фары ПРФ-4, размещенные в передней части фюзеляжа.

Вооружение перехватчика состояло из четырех самонаводящихся ракет типа Р-4. Ракеты крепились на пусковых устройствах АПУ-128: две с тепловыми ГСН на внутренних пилонах и две с радиолокационными ГСН на внешних. На Ту-128 применялись Р-4Р, Р-4Т, Р-4ТИ, на Ту-128М, кроме того, была возможна подвеска Р-4МР и Р-4МТИ. Для обнаружения, захвата и сопровождения цели, а также для вывода перехватчика в зону пуска ракет на самолете была установлена РЛС РП-С "Смерч" со счетно-решающим прибором СРП и радиотелемеханическая линия наведения АРЛ-СМ со станцией опознавания СРЗО-2М. Система вооружения позволяла производить как одиночный пуск, так и залповый по две или четыре ракеты. Вариант пуска устанавливался переключателем на специальном щитке у летчика. Выбор ракет для пуска осуществлялся автоматически по мере их готовности с опросом в следующей последовательности: левая внутренняя, правая внутренняя, левая внешняя, правая внешняя.

Основные конструктивные отличия учебно-тренировочного самолета Ту-128УТ от Ту-128

Самолет Ту-128УТ предназначался для обучения и тренировок летного состава авиации ПВО техники пилотирования и самолетовождения днем и ночью, в простых и сложных метеоусловиях. В основном конструкция Ту-128УТ соответствовала базовому самолету, но вместо РЛС и переднего отсека к шп. №4 пристыковывалась кабина инструктора, оборудованная катапультируемым креслом и необходимыми органами управления. На самолете устанавливалась система отказов СИО-128, предназначенная для принудительного введения инструктором отказов в навигационные системы с целью выработки у обучаемого навыков пилотирования в сложных условиях. На стеклах фонаря кабины летчика имелись светонепроницаемые шторки для имитации ночного полета. С целью сохранения идентичности общего вида кабин учебно-тренировочного и боевого самолетов на Ту-128УТ имелись незадействованные переключатели и макеты пультов управления, относившиеся к РЛС и ракетам. В кабине летчика была установлена сигнализация о переключении управления на инструктора. Имелись небольшие отличия в электрооборудовании и других системах.

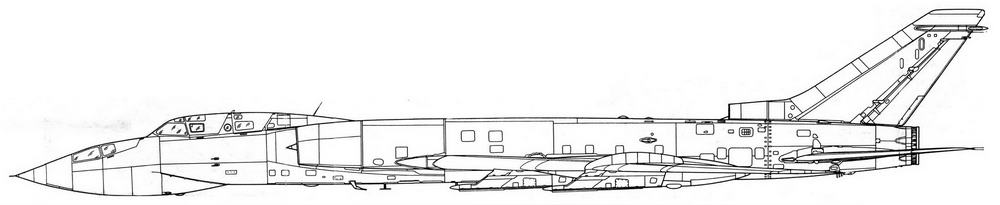

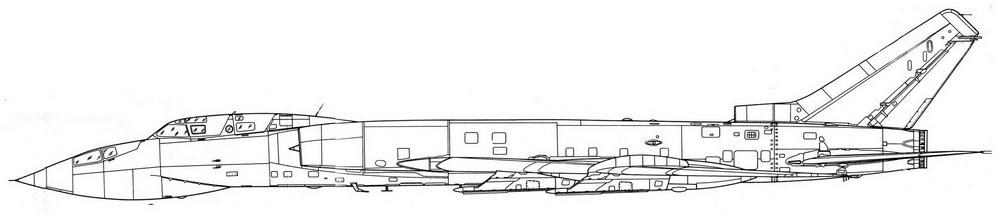

Ту-128 (опытный)

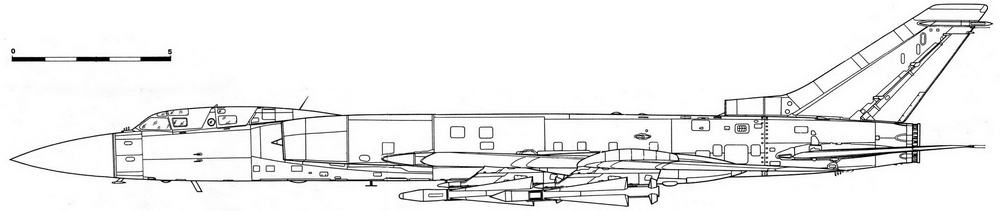

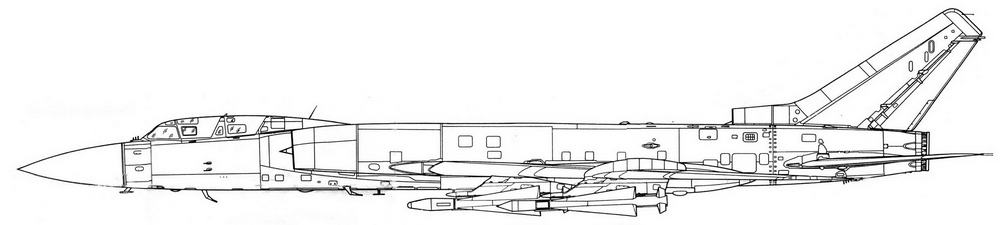

Ту-128 (4-й серийный)

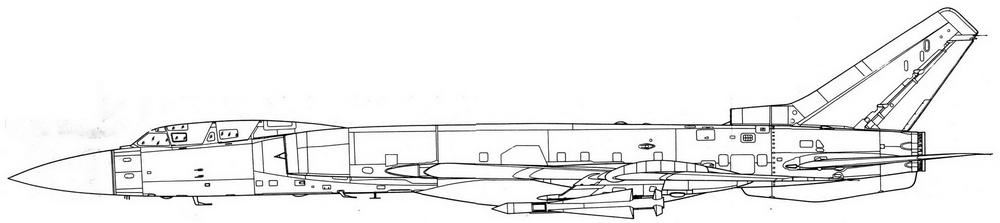

Ту-128 (серийный)

Ту-128УТ (прототип)

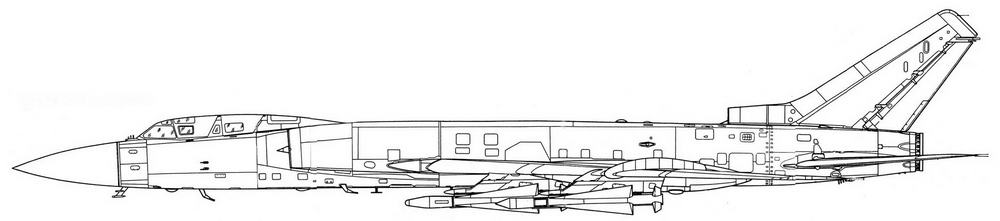

Ту-128М (с радиостанцией Р-846)

Ту-128УТ (серийный)

Тактико-технические характеристики вариантов Ту-128

Ту-128

Ту-128М

Ту-128УТ

Год выпуска

1961

1970

1970

Кол-во и тип двигателей

2хАЛ-7Ф-2

Тяга (форсаж.) одного двигателя, кгс

6800 (10100)

Размах/площадь крыла, м/м²

17,53/96,94

Длина самолета, м

3

0.06

30,58

Высота самолета, м

7.15

7.07 (с радиостанцией Р-846)

Взлетная масса, т

43,0

43.26

43.0

Масса пустого самолета, т

25.96

25.85

Максимальная скорость, км/ч – с ракетами/без ракет

1665/1910

1450/-

Дальность полета, км

2565

2460

2230

Практический потолок, км

15.6

14.1-15.0

Разбег/пробег, м

1350/1050

–

1350/1050

Комплекс

Tу-128C-4

Tу-128C-4M

–

Тип РЛС

"Смерч"

"Смерч-М"

–

Дальность обнаружения, км

50

–

Дальность захвата цели, км

35-40

–

Кол-во и тип ракет

2хР-4Т. 2хР-4Р

2хР-4ТМ. 2хР-4РМ

–

Масса одной ракеты, кг

492

512.5

–

Рубеж перехвата, км

1170

1130

–

Время барражирования, ч

2,75

2,6

–

Диапазон высот поражения целей, км

8-21

0.5/1-21

–

Максимальное превышение цели, км

7-8

–

Максимальная дальность пуска ракет, км

20-25

–

Туполев Ту-128М
