Самолет "98" в 1956 г. представили в Кубинке американскому генералу А.Туайлингу. Самолет по коду НАТО получил название Backfin. На Западе предположили, что бомбардировщик создан в ОКБ Яковлева и обозначили его как Як-42. Неправильно определили и состав силовой установки (западные эксперты считали, что она состоит из двух двигателей АМ-3). Но приводимые в печати тактико-технические характеристики были достаточно близки к истинным. В 1957 г. бомбардировщик "98" участвовал в подготовке несостоявшегося авиационного парада в Тушино. На репетиции он прошел над полем Тушинского аэродрома в сопровождении двух истребителей ОКБ Микояна Е-5.

Пока шли испытания, в ОКБ-156 подготовили на базе "девяносто восьмого" проекты новых ударныхсамолетов, которые должны были нести смешанные варианты вооружения – бомбардировочного и ракетного. Самолеты предполагалось запустить в серию под обозначением Ту-24. По первому варианту (самолет "98А") фронтовой бомбардировщик Ту-24 с двумя двигателями АЛ-7Ф-1 должен был развивать скорость до 1800-2000 км/ч. В варианте ракетоносца он мог бы нести одну-три ракеты П-15А или П-15М с дальностью пуска 60-70 км и предназначался для ударов по авианосцам и морским группировкам вероятного противника. В варианте бомбардировщика максимальная бомбовая нагрузка машины составляла 3,0 т. При нормальной бомбовой нагрузке в 1,5 т самолет на дозвуковой скорости имел расчетную дальность полета порядка 2000 км, потолок 17500-18000 м. Нормальный взлетный вес не превышал 30 т. Общая компоновка "98А" соответствовала исходной компоновке бомбардировщика "98". По проекту "98Б" на Ту-24 должны были устанавливаться два двигателя АЛ-7Ф-2 или ВД-15, или АЛ-9. Для этого варианта спроектировали новое крыло с увеличенной площадью и цельноповоротный стабилизатор. Прицельную станцию кормовой пушечной установки сместили с вершины киля в его основание, а бомбардировочную РЛС – к центру фюзеляжа. Этот проект предусматривал вариант взлета самолета со стартовой рампы с помощью ускорителей.

Последним проектом по этой теме стал самолет "122", на котором конструкторы полностью отказались от оборонительного вооружения, а число членов экипажа сократили до двух человек(пилот и штурман). Предполагалось установить двигатели АЛ-7Ф-2. Основные стойки шасси, в отличие от исходных вариантов, убирались в крыльевые гондолы по традиционной туполевской схеме – назад с поворотом. Этот проект стал переходным к проекту "128" – сверхзвуковому барражирующему истребителю-перехватчику.

Первый показ Ту-128 на воздушном параде в Тушино, 1961 г.

Ракеты Р-4 (К-80) – оружие Ту-128. На радиолокационную головку самонаведения надет защитный колпак

Внешний пилон на первом прототипе Ту-128

Задача – перехват на дальних рубежах

Почти год работы по теме дальнего перехватчика шли в ОКБ-156 практически в инициативном порядке. Разработку эскизного проекта самолета и изучение боевых возможностей комплекса в целом вел ведущий инженер по самолету и комплексу В.Бабанов совместно с бригадой боевого применения. Общее руководство осуществлял Егер. В разработке эскизного проекта участвовали практически все подразделения конструкторского бюро. Большую работу по выбору оптимальных режимов полета самолета при боевом применении выполнили аэродинамики А.Гунин, Н.Быковая и др.

После подготовленного в 1958 г. технического предложения тему одобрило военное командование, и работы уже продолжались на "законной" основе. Первоначально рассматривался истребитель-перехватчик Ту-28 с ракетами К-24 в составе комплекса Ту-28-24. В этом проекте общая конфигурация самолета была близка к проектам "98" и "122". Однако в ходе работ вид перехватчика изменился: увеличилась стреловидность передней кромки корневой части крыла, а ее задняя кромка стала прямой. В дальнейшем обводы носителя практически не менялись.

4 июня 1958 г. вышло постановление ЦК КПСС и Совмина СССР №608-293, а вслед за ним – №1013-482 от 28 августа о создании авиационно-ракетного комплекса ПВО Ту-28-80. В том же году соответствующие приказы издал и ГКАТ – Государственный комитет по авиационной технике (№211 от 17 июня и №382 от 20 сентября). Согласно этим постановлениям и приказам, ОКБ-156 должно было создать дальний сверхзвуковой барражирующий перехватчик Ту-28 с двумя двигателями АЛ-7Ф-2 конструкции А.М.Люльки или с ВД-19 конструкции ОКБ-36 В.А.Добрынина (в случае их готовности). ОКБ, возглавляемое Ф.Волковым, должно было спроектировать и построить бортовую РЛС РП-С "Смерч", а ОКБ М.Р.Бисновата – ракеты класса "воздух-воздух" К-80 с радиолокационной и тепловой головками самонаведения. Согласно постановлениям, перехватчик следовало предъявить на заводские испытания в I квартале, а на государственные – в IV квартале 1960 г.

В ОКБ Туполева все работы по самолету-носителю и комплексу велись под шифром "128". После выхода правительственных постановлений тему "128" возглавил Д.С.Марков. Но из-за огромной его загруженности по Ту-22 и ряду гражданских машин летом 1959 г. главным конструктором дальнего перехватчика назначили И.Ф.Незваля – одного из самых способных организаторов проектирования и производства целого ряда самолетов "Ту". Сложность работы состояла не только в создании самого носителя, но и в организации взаимодействия различных предприятий, участвовавших в создании комплекса.

В июне 1959 г. заказчику предъявили эскизный проект, разработанный с учетом результатов продувок моделей в аэродинамических трубах, а также других экспериментальных и расчетных работ, выполненных бригадами ОКБ. В проекте четко сформулировали возможности комплексаТу-28-80 в системе ПВО страны. Для повышения его боевой эффективности две ракеты К-80 оснащались полуактивными радиолокационными головками самонаведения (для атаки из передней полусферы), а две другие – тепловыми головками самонаведения (для атаки из задней полусферы, а также в условиях радиотехнических помех).

По предварительным расчетам, вероятность поражения цели при стрельбе двумя ракетами должна была составлять 76-77%. Особенностью комплекса являлось то, что в воздушном бою самолет-носитель не совершал маневра для достижения высоты полета цели, как это делалось в большинстве других авиационных комплексов перехвата. Большая дальность полета ракет К-80 и возможность поражения ими объектов, летящих со значительным превышением, позволяли самолету-носителю летать на значительно меньших высотах. Благодаря этому удалось значительную часть маневра перенести с перехватчика на ракеты и рассчитывать самолет на эксплуатационную перегрузку в 2,0-2,5д, а ракету – на перегрузку в 15д.

В связи с этим на самолете в процессе перехвата выполнялся вертикальный маневр ("горка" с углом до 20"), что позволило уменьшить угол отклонения антенны РЛС "Смерч" вверх до 70". Большие дальности обнаружения и сопровождения целей радиолокатора, а также значительная дальность пуска ракет позволяли производить атаку с любых ракурсов.

Еще одной особенностью комплекса стал большой радиус действия самолета– носителя. Это позволяло вынести рубеж перехвата на расстояние до 1500 км, не допуская пересечения бомбардировщиками или самолетами-снарядами границы страны. В зоне ожидания воздушных сил противника перехватчик мог барражировать 3-3,5 часа. Благодаря большой дальности обнаружения бортовой РЛС не требовался точный вывод самолета на цель с помощью наземной системы наведения, он мог перехватывать цель и самостоятельно. При автономных действиях требовались лишь отдельные данные о положении воздушных целей. Это позволяло применять его в районах, где не было систем автоматизированного наведения.

Конструкторы проделали большую работу по аэродинамической и конструктивной компоновке перехватчика, в результате чего удалось достигнуть хороших летных характеристик на сверхзвуковом и дозвуковом режимах полета, при взлете и посадке. Для обеспечения высоких сверхзвуковых скоростей полета и продолжительного времени барражирования на скорости М=0,85 применили крыло со стреловидностью 56° с профилями малой относительной толщины и фюзеляж, выполненный по "правилу площадей". Такая компоновка самолета обеспечивала получение достаточно высокого аэродинамического качества на дозвуковых скоростях (Кмах=9,85) и приемлемого коэффициента сопротивления на сверхзвуковых скоростях (Сх=0,0365 при М=1,5).

Экипаж из двух человек для данного класса самолетов являлся оптимальным. Их обязанности распределялись следующим образом:

– летчик пилотировал самолет, осуществлял наведение на цель по командам наземной системы и РЛС РП-С ("Смерч"), а также выполнял пуск ракет;

– штурман-оператор осуществлял самолетовождение в течение всего полета, поиск цели с помощью станции РП-С, ее опознавание и захват, а также радиосвязь с базовым аэродромом.

Комплекс навигационного и связного оборудования на самолете-носителе был почти таким же, как на дальних бомбардировщиках, что обеспечивало возможность барражирования перехватчика в районах Крайнего Севера и Дальнего Востока. Для эффективной работы двигателей АЛ-7Ф-2 на всех режимах полета воздухозаборники Ту-28 имели подвижные двухскачковые центральные тела-конусы. Хорошие взлетно-посадочные характеристики самолета обеспечивались выдвижными щелевыми закрылками, кроме того, на посадке использовались интерцепторы и тормозной парашют.

Самолет «98ЛЛ» на так называемой площадке хранения ЛИиДБ ОКБ А.Н.Туполева

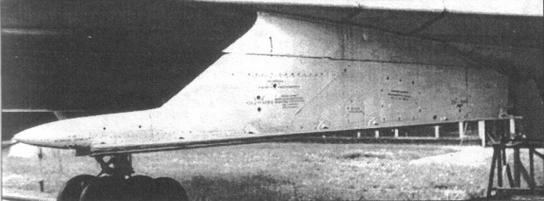

Внутренний пилон серийного Ту-128

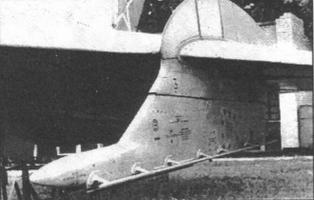

Внешний пилон Ту-128 поздних серий

После утверждения заказчиком эскизного проекта в августе 1958 г. начался выпуск рабочих чертежей, которые передавались на опытный завод. В январе 1960 г. состоялась макетная комиссия. Она в целом макет перехватчика и установленные на нем системы одобрила, однако потребовала проведения некоторых доработок. Основные изменения касались оборудования. Агрегаты планера запущенного в производство прототипа пришлось дорабатывать незначительно.

Еще в процессе проектирования перехватчика авиационной промышленности были выданы заказы на поставку ряда самолетов-мишеней для отработки комплекса Ту-28-80, в частности: радиоуправляемой мишени Ил-28М, пилотируемого и беспилотного вариантов мишени на базе высотного разведчика Як-25РВ, прорабатывался вопрос о мишени Ту-16М (М-16) и подвесных ракетах– мишенях на базе ракет КСР-2 (КРМ).

Поскольку ОКБ-156 отвечало не только за самолет-носитель, но и за весь комплекс, а его судьба во многом зависела от смежников, туполевцы тесно сотрудничали со всеми предприятиями и организациями, привлеченными к этой работе. Перед коллективом Ф.Волкова стояла задача создать бортовую РЛС с дальностью обнаружения 50 км и дальностью захвата цели 30-40 км. Кроме ограничений по массе и габаритам, к станции выдвигались достаточно жесткие требования по помехозащищенности, т.к. самолеты вероятного противника оснащались различными средствами РЭБ. ОКБ М.Р.Бисновата впервые в СССР создавало всеракурсные ракеты класса "воздух-воздух", предназначенные для поражения маневрирующих целей в широком диапазоне условий применения. Скорость сближения ракеты с целью могла изменяться в зависимости от ракурса атаки в пределах от 200 до 1600 м/с. В таком широком диапазоне невозможно было обеспечить высокую вероятность поражения цели без согласования параметров системы управления ракетой и радиовзрывателем с условиями сближения. Такое согласование проводилось по информации, получаемой с самолета– носителя в момент пуска. В ходе проектирования удалось решить задачу значительного повышения маневренных возможностей ракеты: максимальное значение боковой перегрузки довели до 21д благодаря резкому снижению удельной нагрузки на крыло и повышению ее энерговооруженности.

Самонаведение К-80 осуществлялось по методу пропорциональной навигации. Из компоновочных соображений ракета имела нормальную аэродинамическую схему. Треугольные крылья и трапециевидные рули располагались крестообразно. Ракетный двигатель на твердом топливе имел суммарный импульс тяги у земли 24500 кгс/с. Осколочно-фугасная БЧ массой 53,5 кг имела радиовзрыватель и предохранительно-исполнительный механизм. К-80 обеспечивала поражение воздушных целей, летящих со скоростью до 2000 км/ч на высотах 8-21 км (с превышением над самолетом-носителем до 8 км) и на дальностях от 2 до 25 км. Масса ракеты составляла 483 кг, длина – 5450 мм, диаметр фюзеляжа – 315 мм. Для ее подвески на перехватчик "128" разработали специальное подкрыльевое пусковое устройство АПУ-128. Ракеты с тепловой головкой подвешивались на внутренние крыльевые пилоны, с радиолокационной – на внешние.

Учитывая всю сложность отработки и доводки РЛС "Смерч", ее связи с бортом самолета и ракет, общего взаимодействия всех элементов комплекса, было принято решение о проведении испытаний станции на летающих лабораториях "98ЛЛ" и Ту-104ЛЛ, причем на последней даже проводили пуски опытных ракет К-80 по мишеням. Переделку опытного самолета "98" провели в 1959 г. путем установки на месте кабины штурмана РЛС "Смерч" и некоторых других изменений. За свой внешний вид машина у разработчиков и испытателей получила кличку "буряк". Работы по этой лаборатории возглавлял один из старейших соратников Туполева А.И.Путилов.

Первый прототип Ту-128 в ходе испытаний. Под фюзеляжем – обтекатель КЗА

Первый прототип Ту-128

«Скрипач» выходит на сцену

Строительство опытного самолета на заводе №156 продолжалось в течение первой половины 1960 г. К середине лета перехватчик был готов, и 12 июля его перевезли на Л ИиДБ, где закончили монтаж оборудования и опробовали системы. Первый прототип внешне несколько отличался от серийных машин: под фюзеляжем был установлен большой обтекатель с контрольно-записывающей аппаратурой (КЗА) и два подфюзеляжных гребня для увеличения путевой устойчивости.

Для проведения заводских испытаний создали бригаду во главе с Д.Кантором, ведущим инженером по испытаниям стал B. Карпинский, летный экипаж назначили в составе летчика-испытателя М.В.Козлова и штурмана-испытателя К.И.Малхасяна. Кроме того, к полетам на опытном перехватчике "128" готовились лучшие пилоты и штурманы летно-испытательной базы: C.Т.Агапов, А.Д.Бессонов, В.П.Борисов, В.Молчанов, А.Н.Николаев, В.Баженов, В.Колосов. В ходе подготовки проводились тренировочные полеты на перехватчиках Су-9, Як-27 и других самолетах, близких по назначению к "128". В состав бригады испытателей машины включили и экипаж Ту-104/1 Л, на котором отрабатывались важнейшие элементы комплекса, во главе с ведущим инженером по летным испытаниям ОКБ-156 А.Гороховым. Впоследствии это помогло решить многие проблемы, связанные с работой РЛС и комплекса в целом. Устранением выявленных недостатков и отказов занималась бригада, руководимая ведущим инженером по производству А.Залесским.

Опытный перехватчик "128" передали на заводские испытания 23 января 1961 г. 27 февраля начались рулежки. Всю первую половину марта прототип накатывал сотни километров по аэродрому ЛИИ. 18 марта М.Козлов и К.Малхасян подняли машину в первый полет, продолжавшийся 30 минут. 21 марта после второго полета заменили один из двигателей. На седьмом полете к испытаниям подключился летчик-испытатель А.Бессонов. На опытной машине проверялись поведение перехватчика в воздухе, его взлетно-посадочные свойства. 20 апреля на восьмом полете самолет на высоте 11000 м вышел на скорость, соответствующую числу М=0,98.24 апреля опытный "128" достиг скорости М=1,06.

23 июня на 20 полете начались тренировки перед традиционным парадом в Тушино. Демонстрация машины с двумя макетами ракет К-80 во время авиационного праздника прошла успешно. Это был 31-й полет опытного перехватчика. В советских газетах самолет назвали "сверхзвуковым и многоцелевым". Западные комментаторы и специалисты дружно приняли обтекатель КЗА за многофункциональную РЛС. Однако внешний вид подвешенных снарядов не позволял сомневаться в их предназначении, и в НАТО машина получила "истребительное" обозначение "Fiddler" ("Скрипач").

После окончания заводских опытный экземпляр участвовал в государственных испытаниях. С него сняли обтекатель КЗА и подфюзеляжные гребни, установили внешние подкрыльевые пилоны. В 1967 г. опытный перехватчик испытывали на грунтовой полосе ЛИИ. Кроме того, на самолете исследовался режим посадки с невыпущенными закрылками, а также испытывались высотное оборудование и спасательный костюм-скафандр ВМСК-2. В настоящее время эта машина выставлена в музее ВВС в Монино.

С конца 1959 г. параллельно с постройкой опытного самолета, не ожидая результатов летных испытаний, началось строительство серийных перехватчиков (изделие "И") на Воронежском авиационном заводе (ВАЗ) №64. В производство запустили сразу четыре самолета. Постройку первой серийной машины (№0101) завершили в начале 1961 г. В конце апреля начались рулежки, а 13 мая летчик-испытатель Вобликов совершил на ней первый 30-минутный полет. 10 июня на шестом полете самолет перегнали в Жуковский, где с 17 июня М.В.Козлов, А.Д.Бессонов и другие пилоты стали выполнять на нем регулярные испытательные полеты. С начала июля для подстраховки его также начали готовить к параду. Серийный перехватчик на тренировках постоянно сопровождал прототип. На параде, однако, показали только опытную машину, хотя серийная также находилась в воздухе.

В процессе заводских испытаний задания усложнялись, и не все полеты проходили нормально. Так, из-за плохой работы тормозов колес основного шасси имелись случаи разрушения тормозных тяг. Происходили также складывания ног шасси на пробеге, причину чего нашли не сразу. Лишь при повторных случаях складывания установили, что оно происходило из-за дефекта в цанговом замке подкоса. После доработок шасси стало функционировать нормально. В ходе полетов, выявился и недобор скорости. Ее значительно увеличили, заменив носки крыла на более острые. С целью повышения устойчивости перехватчика изменили зализы между крылом и фюзеляжем, а также провели ряд других, более мелких доработок. Внесение этих изменений вызывало большие перерывы в полетах и требовало их повторного проведения, что сказалось на темпах заводских испытаний, которые продолжались в течение всего 1961 г.

Тем временем со стапелей завода №64 продолжали сходить серийные Ту-28. 16 августа 1961 г. совершил полет первый самолет 2-й серии (№0201), принявший участие в испытаниях в Жуковском, 13 марта 1962 г. – второй самолет 2-й серии (№0202), 10 августа – первая машина 3-й серии (N°0301), в мае 1963 г. – первая машина 4-й серии (№0401), в октябре – второй самолет 3-й серии (№0302). Все изменения и доработки оперативно учитывались в серийном производстве. Уже на самолете №0301 изменили расположение блоков радиоэлектронного оборудования и переместили противопомпажные створки в среднюю часть фюзеляжа. Доработали и среднюю часть крыла, пилоны с АПУ-128 и многие другие элементы самолета.

20 марта 1962 г. начались совместные государственные испытания перехватчика. Из ГК НИИ ВВС в Жуковский прибыли военные летчики-испытатели Н.Коровушкин и Ю.Рогачев, атакже штурман-оператор Н.Мозговой. Вместе с пилотами ОКБ и МАП они выполнили ряд зачетных полетов. В этих испытаниях в различное время участвовали пять самолетов: первый опытный, серийные №0201, №0202, №0301 и №0401. В одном из полетов перехватчик, пилотируемый Ю.Рогачевым и Н.Мозговым, на высоте 11800 м потерял устойчивость и начал беспорядочно падать. Лишь благодаря исключительному мужеству, хладнокровию и мастерству пилота на высоте 2000 м машину удалось вывести в горизонтальный полет и благополучно посадить на аэродром. На протяжении всего падения Рогачев передавал на командный пункт информацию о поведении перехватчика и обо всех своих действиях. За этот полет экипаж наградили орденами. После анализа записей КЗА конструкторы провели необходимые доработки самолета для улучшения характеристик устойчивости и управляемости.

На аэродроме ЛИИ была проведена лишь часть совместных государственных испытаний Ту-28 и проверка работоспособности комплекса. Другую часть программы, позволившую оценить боевые качества комплекса, проводили на базе ГК НИИ ВВС во Владимировке (Ахтубинске). Первоначально в полетах участвовали три самолета, затем к ним присоединились еще два. На летной базе в Жуковском остался лишь первый серийный перехватчик, на котором летчик-испытатель А.Д.Бессонов и штурман-испытатель В.Баженов провели полный цикл испытаний силовой установки.

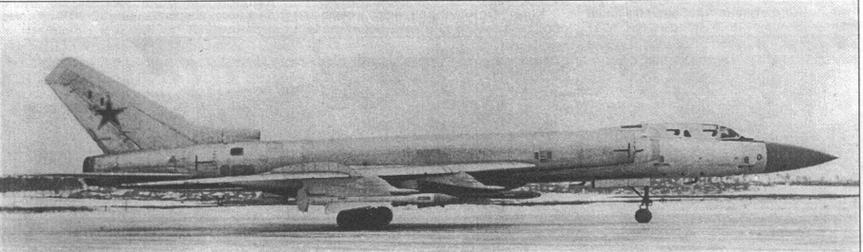

Второй самолет второй серии на госиспытаниях. Под крылом – макеты ракет К-80

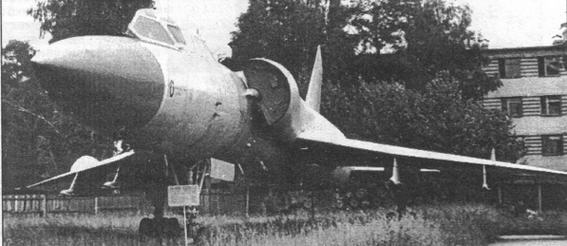

Первый прототип Ту-128 занял место в Музее ВВС в Монино

Вместе с перехватчиками на юг страны отправились летчики-испытатели ОКБ-156 М.В.Козлов, С.Т.Агапов, штурманы-операторы К.И.Малхасян, В.Колосов, а также бригада Д.Кантора. К работам по Ту-28 в Ахтубинске привлекли сотни специалистов различных предприятий и организаций (только от ОКБ и ЛИиДБ участвовало свыше 150 человек). Для руководства испытаниями создали Государственную комиссию под председательством маршала Савицкого. На этом этапе на перехватчиках летали военные летчики-испытатели Ю.Рогачев, И.Лесников, Э.Князев, Г.Береговой, И.Довбыш, штурманы-испытатели Н.Мозговой, В.Малыгин, Г.Митрофанов и А.Хализов. Учитывая поступающие замечания, ОКБ-156 и его смежники продолжили доводку самолета и вооружения.

Ту-28 имел широкий диапазон скоростей: от 1910 км/ч без ракет (1665 км/ч с четырьмя ракетами) до посадочной в 280 км/ч. При этом на малых скоростях полета, особенно при выпущенных закрылках, самолет обладал повышенной реакцией по крену на отклонение руля направления, а на сверхзвуке реакция менялась на обратную. На дозвуковых скоростях, особенно при больших скоростных напорах, запас продольной статической устойчивости перехватчика был недостаточным. Подвеска ракет вела к дальнейшему уменьшению этого запаса на дозвуке и к уменьшению путевой и поперечной устойчивости при М>1. Переход через звуковой барьер приводил к возрастанию продольной устойчивости, но одновременно и к значительному уменьшению эффективности руля направления и элеронов, что требовало большого хода штурвала для ввода самолета в крен. Возрастали также шарнирные моменты элеронов и руля направления. Эти особенности Ту-28 потребовали применения нелинейной кинематики в системах продольного и путевого управления, установки гидроусилителей по необратимой схеме. Для улучшения характеристик продольной устойчивости и управляемости на перехватчике установили демпфер в канале тангажа, а также автомат устойчивости и автомат дополнительных усилий для ограничения углов атаки и перегрузки. Для улучшения характеристик боковой динамической устойчивости на самолет поставили демпферы крена и рыскания.

С августа 1962 г. на второй серийной машине начали отрабатывать перехваты бомбардировщика Ту-16. 27 сентября 1962 г. первый опытный перехватчик сбил с задней полусферы самолет– мишень Ил-28М, на следующий день – второй, а в октябре – мишень на базе высотного разведчика Як-25РВ. Через год Ту-28 сбили радиоуправляемые мишени ЯК-25РВ-ІІ.

Наведение перехватчика на цель выполнялось летчиком с использованием системы "Путь-4П". Наземное наведение носителя осуществлялось с помощью автоматизированной системы "Воздух-1 М" как с участием дополнительных наземных пунктов наведения, оборудованных аппаратурой "Каскад-М" и АРЛ-СМ, так и без их участия. Радиотелемеханическая линия АРЛ-СМ обеспечивала прием и отображение на индикаторах и табло летчика и штурмана– оператора команд наведения, передаваемых наземными пунктами управления. По этим командам летчик выводил самолет на цель до момента захвата ее РП-С. Кроме того, по специальным командам осуществлялись автоматическое включение и выключение накала радиоэлектронных ламп ракет К-80 и предварительная ориентация станции РП-С в зоне поиска. Вместо команд наведения на самолет могли быть переданы команды взаимодействия, дававшие экипажу данные новой настройки АРЛ-СМ. Высокие технические характеристики бортовой РЛС и высокая оснащенность Ту-28 пилотажно-навигационным оборудованием позволяли использовать его и в автономном режиме.

Программа летных испытаний комплекса была достаточно обширна, сложна и требовала для выполнения много времени. В ' общей сложности заводские и совместные государственные испытания, включая выполнение доводочных работ, продолжались 40 месяцев. За этот период – с 18 марта 1961 г. по 13 июля 1964 г. – было выполнено 799 полетов. Еще до завершения испытаний на основании имеющихся результатов 10 ноября 1962 г. Госкомиссия дала предварительное заключение для запуска самолета и комплекса в целом в серию, что позволило выигцать время для его освоения. 12 декабря 1963 г. приказом Министра обороны №00134 было изменено официальное название комплекса, самолета-носителя и ракет: комплекс стал называться Ту-128С-4; самолет – Ту-128; ракетам К-80 дали серийное обозначение Р-4Р и Р-4Т (в зависимости от типа головки самонаведения).

18 сентября 1964 г. главком ВВС[* Дело в том, что за техническое оснащение авиации ПВО отвечают ВВС.] маршал К.А.Вершинин подписал Акт совместных государственных испытаний комплекса с положительной оценкой. Постановлением ЦК КПСС и Совета Министров СССР №361-132 от 30 апреля 1965 г. и приказом Министра обороны №0040 от 8 июня этого же года комплекс Ту-128С-4 был принят на вооружение.

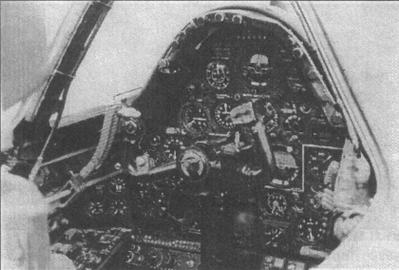

Приборная доска летчика

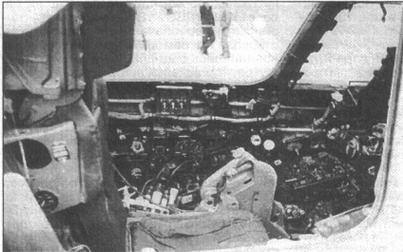

Левый борт кабины летчика

Приборная доска штурмана-оператора

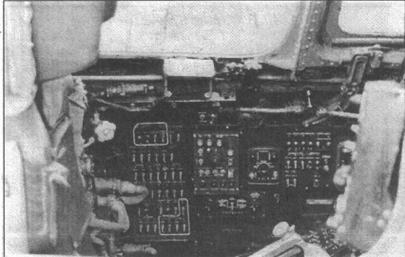

Левый борт кабины штурмана-оператора

Модификации и проекты

Работы по совершенствованию Ту-128 не прекращались в течение всего его серийного производства. Были проработаны несколько вариантов модернизации самолета и комплекса. Часть работ не вышла из стадии эскизных проектов или технических предложений, но некоторые идеи удалось внедрить в серию или использовать при модернизации самолета в строю.

Для переучивания летного состава на новый перехватчик командование авиации ПВО предложило ОКБ-156 разработать его учебно-тренировочный вариант. Необходимость в таком самолете определялась рядом причин. Летчики пересаживались на Ту-128 со значительно более легких истребителей типа МиГ-17, МиГ-19 (за редким исключением – с Су-9) и не имели навыка управления тяжелой машиной. К тому же, надо было осваивать новый комплекс оборудования, а штурману-оператору – еще и дополнительные функции. Для этой цели в частях использовались специализированные самолеты обучения штурманов бомбардировочной авиации Ту-124Ш.

Совместные решения ВВС-ПВО-МАП №128-14-67 и ВПК №229 по созданию учебно-тренировочного самолета Ту-128УТ были приняты 14 сентября 1966 г. Эскизный проект машины был разработан воронежским филиалом ОКБ-156 под руководством А.И.Путилова.

Основное отличие учебных Ту-128УТ от Ту-128 заключалось в наличии кабины инструктора на месте РЛС, имевшей верхнее наклонное остекление. Место штурмана-оператора сохранялось, но часть оборудования сняли. В связи с отсутствием РЛС функции обучаемого штурмана ограничились. В остальном Ту-128УТ соответствовал базовому варианту. Под крылом можно было подвешивать весовые макеты или учебные варианты ракет Р-4. За свой необычный вид самолет в частях был прозван "пеликаном".

После того, как проектирование Ту-128УТ закончили, совместным решением ВВС-ПВО-МАП от 4 августа 1970 г. было выделено четыре серийных Ту-128 для переоборудования в учебно-тренировочные самолеты со сроком предъявления на испытания двух первых машин в I квартале 1971 г. и двух других – во II квартале. После переделки самолеты прошли испытания, и приказом Министра обороны №0160 от 14 сентября 1971 г. Ту-128УТ был принят на вооружение. В том году авиазавод № 64 построил и десять серийных Ту-128УТ (изделие "И-УТ"). От первых учебных машин серийные "спарки" отличались новой законцовкой киля,параллельной строительной горизонтали самолета, в связи с установкой новой связной радиостанции Р-846 "Призма-М". Это были последние, 45-я и 46-я серии выпуска самолета, после чего серийное производство Ту-128 завершилось. Таким образом, всего с 1962 по 1970 г. было выпущено 188 перехватчиков (включая первый опытный) и 10 "спарок". Наибольший темп производства имел место в 1966 г., когда заказчику было сдано 37 машин.

Важными направлениями развития Ту-128 считались совершенствование системы вооружения и силовой установки. В качестве альтернативных рассматривали двигатели АЛ-7Ф-4 ОКБ А.М.Люльки с форсажной тягой 11100 кгс, Р-15Б-300 разработки ОКБ-ЗОО С.К.Туманского с тягой 15000 кгс, РД-15стягой 13000 кгс и РД-19Р-2 разработки рыбинского ОКБ-36 (В.А.Добрынина, затем П.А. Колесова) с тягой 14200 кгс, а позднее и другого двигателя этого ОКБ – РД36-41, который разрабатывался для дальнего ударного и разведывательного комплекса Т-4 ОКБ П.О.Сухого. Предусматривалась также установка ракетных ускорителей, применяемых на Ту-22 и дальнем беспилотном разведчике "Ястреб".

В начале 1963 г. на первую серийную машину установили опытные ТРД АЛ-7Ф-4. Новый двигатель имел на тонну большую форсажную тягу, но был на 80 кг тяжелее исходного (его масса составляла 2180 кг). Одновременно для улучшения поперечного управления на сверхзвуковой скорости для этой цели стали применять интерцепторы. В феврале в Жуковском начались полеты по программе испытаний нового ТРД, позднее в воздухе была проверена работа новыхорганов управления. В III квартале 1967 г. на самолет поставили двигатели АЛ-7Ф-4Г. С новой силовой установкой перехватчик с полной подвеской достиг скорости, соответствующей М=1,6. Однако эти ТРД довести не удалось, и в серию они запущены не были.

Из перспективных РЛС на перехватчик планировали установить разрабатываемые станции РП-СА "Смерч-A" и "Гроза-100". Модернизированный "Смерч" имел дальность обнаружения цели до 100 км и дальность захвата 60-70 км. В то же время ОКБ М.Р.Бисновата работало над ракетой К-80М с дальностью пуска до 32 км. С учетом новых разработок ОКБ-156 приступило к проектированию нового комплекса перехвата под обозначением Ту-28А-80. Одновременно велись проработки перехватчика под РЛС "Гроза-100" и ракеты К-100 со значительно более высокими характеристиками (этот комплекс получил обозначение Ту-28А-100).

В рамках этих работ в 1962-1963 гг. под руководством Егера разрабатывался новый носитель Ту-28А с двигателями ВД-19, применение которых предполагалось еще на начальном этапе создания перехватчика. Ту-28А в общих чертах повторял исходную машину, но в связи с установкой более мощных двигателей с увеличенным расходом воздуха на нем изменили форму воздухозаборников и сечение воздушных каналов. Центральные тела на входе воздухозаборников меняли теперь свое положение не скачками, а плавно, т.к. максимальная расчетная скорость с ракетами должна была достигать 2000 км/ч. В связи с установкой новых двигателей несколько увеличилось сечение хвостовой части фюзеляжа, из-за новой РЛС удлинялась его носовая часть, появились подфюзеляжные гребни по типу установленных на опытном Ту-28.
