Глава 11.
ПРОМЫШЛЕННАЯ ЭЛЕКТРОНИКА
11.1. ОБЩИЕ ПОЛОЖЕНИЯ
Электроника – область науки и техники, изучающая электрофизические явления в вакууме, газе, твердом теле и на границе сред; приборы и системы, основанные на этих явлениях.
Современная электроника, опираясь на достижения в различных областях знаний, в свою очередь, обогащает и способствует развитию других наук и производств, вооружая их новыми техническими средствами и методами. Электроника оказывает существенное влияние на жизнь человека, его образ мышления и поведение, на состояние среды обитания.
Можно рассматривать и характеризовать электронику в различных аспектах. Первый из этих аспектов предполагает рассмотрение электроники как части фундаментальной науки – физики. Электроника – это наука, изучающая взаимодействие заряженных частиц между собой, с электромагнитными полями и с веществом. Эта часть науки решает теоретические проблемы и задачи экспериментальных исследований. Второй аспект подразумевает область техники, включающую прикладные применения названного взаимодействия потоков заряженных частиц между собой, с электромагнитными полями и с веществом. Поэтому в качестве содержательного термина используется понятие «электронная техника».
Электроника как фундаментальная наука и ее прикладной аспект развивались в непрерывном взаимодействии. Результат тонкого физического эксперимента в короткий срок приводил к созданию и серийному выпуску нового класса электронных приборов. В свою очередь, электронные приборы позволили реализовать методы наблюдения, измерения процессов в микромире, неосуществимые иными средствами.
Электроника как наука зародилась на рубеже XIX и XX столетий. Ее предметом и по сей день является прежде всего изучение законов взаимодействия свободных и связанных электронов и других заряженных частиц между собой и с электромагнитными полями; разработка принципов, методов и технологий создания электронных приборов, использующих эти взаимодействия для преобразования электромагнитной энергии в собственном рабочем объеме прибора и заполняющей его среде для обеспечения требуемых условий и результатов функционирования. Во второй половине XX в. с большей или меньшей степенью условности оформились три основных направления электроники как науки: электровакуумная (включая плазменную); твердотельная (полупроводниковая); квантовая электроника.
Электроника как область техники решает вопросы создания на основе электронных приборов аппаратуры, систем и комплексов различных видов и поколений для выполнения функциональных задач в многочисленных разветвлениях энергетики, радиотехники, информатики; технологии разработки и производства различной вещественной и информационной продукции; доведения ее до потребителей; прогнозирования и оценки результатов (в том числе побочных) этого потребления и предотвращения (а то и ликвидации) нежелательных последствий.
В зависимости от степени развитости той или иной сферы науки, производства и применения, от доминирующего предназначения и специфичности условий, от удобства классификации, изучения, описания и преподавания, наконец, просто от складывающегося восприятия понятий (в том числе на бытовом уровне) уже появилось и продолжает появляться множество производных терминов от термина «электроника».
Эти производные более или менее адекватно отражают:
частные направления в собственно электронной науке и технике, например: катодная электроника, СВЧ-электроника, микроэлектроника, функциональная электроника, криоэлектроника, релятивистская электроника и т.д.;
доминирующий признак, объединяющий разнообразные направления электронной науки и техники (например, радиоэлектроника);
особую область применения, например: космическая электроника, авиационная электроника (авионика), бытовая электроника и пр.
Особое место по распространенности, профессиональному уровню, степени влияния на другие области техники и производства, развитию различных структур занимает промышленная электроника. Промышленная электроника как направление электронной техники зародилась в 40-х годах XX в. Ее появление было своего рода велением времени и неслучайно соответствующие направления с их проблематикой и терминологией появились на разных языках в технической литературе различных стран.
В последние годы определились три основных направления промышленной электроники: энергетическая (силовая) электроника (преобразование электрической энергии), информационная электроника (электронные средства получения информации, ее преобразования, отображения, использования в управлении), технологическая электроника (воздействие на вещество потоками частиц, электромагнитным излучением).
Впервые содержание промышленной электроники было сформулировано основателем кафедры промышленной электроникой МЭИ И.Л. Кагановым в 1947 г. За прошедшие десятилетия по этой дисциплине были подготовлены тысячи специалистов. Помимо МЭИ кафедры промышленной электроники существуют и готовят специалистов более чем в 20 вузах России и бывших республик Советского Союза. Само понятие промышленной электроники оказалось динамичным, и его содержание изменяется с каждым новым шагом технического прогресса.
В 60-х годах, термин «промышленная электроника» получил более широкое содержательное наполнение, охватывающее преобразовательные электронные устройства и источники электропитания (с соответствующими схемотехническими элементами, электровакуумными и полупроводниковыми приборами), а также информационные системы для электроэнергетики, технологии и управления промышленными объектами.
Промышленная электроника в вышеприведенном ее понимании охватывает все отрасли промышленности. Доминирующими направлениями в ее развитии являются:
1) преобразование тока промышленной (50 Гц) или иной частоты в постоянный (выпрямление) и преобразование постоянного тока в переменный с заданной частотой (инвертирование), а также преобразование переменного тока одной частоты в переменный ток иной частоты;
2) электропитание (вторичные источники) любых промышленных, в том числе радиотехнических, установок с выполнением регулирующих, стабилизирующих, защитных, коммутирующих и других функций; управляемый энергообмен между различными источниками энергии (например, сеть и солнечная батарея) либо между источниками и накопителями энергии (например, сеть и конденсаторная батарея); первое и второе направления объединяют названием «силовая (энергетическая) электроника»;
3) электронные средства систем управления, регулирования, контроля, сбора и отображения информации о состоянии промышленных объектов. В последние годы в связи с широким распространением промышленных микроконтроллеров электронные средства управления включают в себя комплекс аппаратных и программных средств; это направление называют «информационной электроникой»;
4) создание установок и устройств, обеспечивающих технологическое воздействие на материалы, детали машин, биологические и другие объекты и среды за счет использования потоков электронов и ионов, потоков электромагнитного излучения, включая излучение оптического диапазона (в том числе лазерного); это направление называют «технологической электроникой».
Несмотря на всю условность такого подхода, он достаточно полно отражает области применения промышленной электроники и в значительной мере ее элементную базу – электровакуумные (включая газоразрядные) и полупроводниковые электронные приборы, электронные источники, генерирующие потоки заряженных частиц и электромагнитные излучения (включая высокочастотные (ВЧ), ультравысокочастотные (УВЧ), сверхвысокочастотные (СВЧ) и излучения оптического диапазона).
11.2. СИЛОВАЯ (ЭНЕРГЕТИЧЕСКАЯ) ЭЛЕКТРОНИКА
11.2.1. ПЕРВЫЕ РТУТНЫЕ ВЫПРЯМИТЕЛИСиловая электроника была и остается наиболее энергоемким направлением развития промышленной электроники. Функции этого направления – регулируемое преобразование электрической энергии. Важнейшие виды преобразования энергии: выпрямление переменного тока, регулирование выпрямленного напряжения (тока), инвертирование постоянного тока, преобразование частоты, преобразование числа фаз. Основные задачи, которые решала и решает силовая электроника, – создание элементной и аппаратной базы; развитие схемотехники; создание теории вентильных цепей, методов анализа и проектирования преобразователей электроэнергии; развитие методов и технических средств управления преобразователями электроэнергии. Решение этих задач и составляет основные этапы развития и становления современной силовой электроники – важнейшей составной части промышленной электроники.
Эффект выпрямления переменного тока с использованием электрической дуги впервые был обнаружен и исследован В.Ф. Миткевичем в начале XX в. Им же были разработаны получившие широкое распространение двухполупериодная и трехфазная нулевая схемы выпрямления (1901 г.). Особенности работы схем при различных нагрузках исследовались А.Л. Гершуном (1901 г.), а одно– и двухполупериодное выпрямление с применением электронных вентилей – кенотронов – Н.Д. Папалекси (1911 г.) [11.1, 11.2].
Мощные выпрямители впервые были созданы на основе дугового разряда в парах ртути с холодным катодом. Патент на первый прибор был выдан в США Купер-Хюиту в 1901 г. Затем в течение 20 лет произошел скачок в преобразовании тока в промышленных масштабах. Во многих странах, в том числе и в СССР, быстро развивалась теория газового разряда, создавались конструкции мощных ртутных вентилей, разрабатывались специальные виды трансформаторов, защитной и коммутационной аппаратуры. Нашими учеными и инженерами в короткий срок были созданы мощные преобразовательные агрегаты, не уступавшие зарубежным. Без этих агрегатов было невозможно промышленное производство стратегических материалов (алюминия, цинка, титана), не могли работать прокатные станы, не могла осуществляться электрификация городского и магистрального транспорта. Большие государственные вложения в развитие силовой электроники затрагивали сферы науки, производства и образования.
Исследования процессов в дуговом разряде, определение свойств материалов, способных работать в условиях высокого вакуума и в газоразрядной плазме, разработка конструкции силовых вентилей – таковы важнейшие вопросы, которые решались в лабораториях заводов «Электросила», «Светлана» и в электровакуумных лабораториях ВЭИ.
Преобразование тока с применением газоразрядных (ионных) приборов оказалось наукоемкой областью электротехники. Создание мощных приборов, способных работать в широком диапазоне токов, при различных температурах окружающей среды стало возможным лишь на основе глубоких представлений о физических процессах. Среди советских ученых, чей вклад в исследования физики газового разряда особенно заметен, назовем В.А. Фабриканта, исследовавшего оптические свойства разряда [11.6], В.Л. Грановского, изучавшего процессы деионизации разрядного промежутка в ионных приборах, Б.Н. Клярфельда, занимавшегося свойства-
ми положительного столба разряда в приборах с накаленным и ртутным катодами. Их работы, впервые опубликованные в 1940 г., получили широкое признание во всем мире [11.5–11.8]. Автор ряда крупных работ в области ионных приборов и силовой схемотехники И.Л. Каганов обеспечил выпуск специалистов в области газового разряда, электротехники и импульсной техники [11.15].
Проектированием преобразовательных подстанций занимался проектный институт «Тяжпромэлектропроект». Важную роль сыграли работы Г. А. Ривкина – сотрудника этого института.
История развития преобразовательной техники в нашей стране начинается с создания первых стеклянных ртутных вентилей с ртутным катодом в Нижегородской лаборатории В.П. Вологдина в 1921 г. Стеклянные вентили выпускались для выпрямления напряжения промышленной сети; специальные конструкции высоковольтных вентилей использовались для питания радиопередающих устройств. Ртутные вентили зарекомендовали себя сравнительно надежными и долговечными. Конструкция ртутного вентиля подразумевала использование схем с общей нулевой точкой. Соединение трансформаторов в трехфазных схемах выполнялось по схеме звезда – звезда или звезда – зигзаг при больших мощностях [11.11].
Каскадные схемы выпрямительных агрегатов с последовательным включением отдельных изолированных выпрямителей, предложенные в 1921 г. В.П. Вологдиным, позволили разработать выпрямители высокого напряжения. На основе каскадных схем в 1926–1927 гг. был выполнен ртутно-выпрямительный агрегат мощностью 120 кВт и напряжением 12 кВ для питания радиостанций.
Ограниченные токи и напряжения стеклянного ртутного вентиля заставили искать пути увеличения единичной мощности вентиля. Важным этапом на этом пути стало создание в 1926 г. на ленинградском заводе «Электросила» металлического многоанодного ртутного вентиля РВ-5 на напряжение 600 В и ток 500 А (рис. 11.1). Это был разборный агрегат с непрерывно действующей двухступенчатой вакуумной откачной системой и с водяным охлаждением. Выпрямитель был оснащен электромагнитным устройством поджига дуги. На основе РВ-5 была создана серия агрегатов, которая позволила довести выпрямленный ток до 1,6–1,8 кА при напряжении 825 В. Это позволило отказаться от электромашинных преобразователей для питания тяговых сетей уже на первых линиях метрополитена в Москве. Дальнейшее повышение вентильной прочности дало возможность перевести на ртутно-выпрямительные агрегаты питание пригородных электропоездов напряжением 3,3 кВ [11.14–11.16].

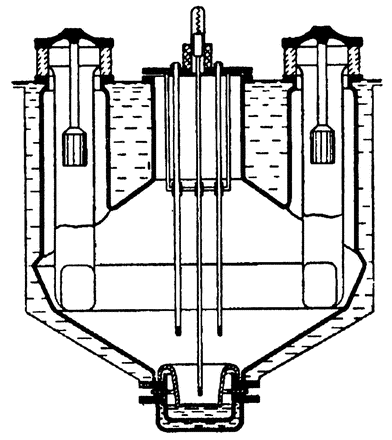

Рис. 11.1. Ртутно-выпрямительиый шестианодный агрегат с водяным охлаждением на ток 500 А и напряжение 600 В (1926 г.)
В 1923 г. А.Н. Ларионовым была предложена трехфазная мостовая выпрямительная схема, которая стала самой популярной в эпоху полупроводниковых силовых преобразователей [11.24]. С ростом мощности агрегатов стали актуальными вопросы влияния преобразователей на питающую сеть. В дополнение к известному показателю энергетической эффективности – углу сдвига добавились такие, как коэффициент искажений формы потребляемого тока и фазовая асимметрия. Работа управляемого выпрямителя сопровождается ухудшением косинуса угла сдвига и коэффициента искажений. Влияние этих факторов могло быть улучшено лишь на основе анализа энергообмена между питающей сетью, нагрузкой и всеми реактивными элементами, входящими в преобразовательную систему. Вопросы такого энергообмена в нашей стране были изучены О.А. Маевским, Ф.И. Бутаевым, Е.Л. Эттингером. Были предложены схемы, в которых с целью повышения коэффициента мощности сочетались фазовые методы регулирования напряжения (изменением угла регулирования) с методами переключения питающего напряжения, применения нулевых вентилей и использованием так называемого несимметричного управления.
Дальнейшее развитие преобразовательной техники показало перспективность и актуальность этих исследований. В послевоенные годы доля преобразовательной нагрузки в энергетическом балансе и ее влияние на работу энергосистемы возросли. Более жесткие требования национальных стандартов на качество энергии стало возможно выполнять лишь на основе схем с принудительной коммутацией и на основе схем с двухоперационными силовыми ключами. Помимо преобразователей, ведомых сетью, возросла роль автономных преобразователей. Среди них следует выделить две группы: автономные преобразователи для индукционного нагрева и трехфазные автономные инверторы для электропривода.
Инверторы с повышенной частотой (сотни – тысячи герц) использовались в качестве источников питания для мощных (сотни киловатт) установок индукционного нагрева либо в качестве промежуточного звена для преобразователей постоянного напряжения. Они выполнялись по схемам с параллельной, последовательной или комбинированной конденсаторной коммутацией. Принципиальной особенностью этих инверторов является необходимый для преобразователей на однооперационных вентилях опережающий характер тока. Первым подобную схему предложил в 1938 г. немецкий ученый В. Остендорф (W. Ostendorf), в последующие годы автономные инверторы на повышенные частоты в нашей стране исследовались И.Л. Кагановым, А.Е. Слухоцким, А.С. Васильевым.
Инверторы для электропривода интенсивно разрабатывались в 50-е годы. В эти годы в электроприводе стали очевидны как достоинства асинхронных двигателей, так и их принципиальное ограничение – необходимость изменения частоты питающей сети для регулирования скорости. В связи с этим большие надежды возлагались на трехфазные автономные инверторы с регулируемыми частотой и напряжением. Для асинхронного привода с глубоким регулированием характерно требование хорошего гармонического состава выходного напряжения. Принципы формирования трехфазного синусоидального напряжения методами широтно-импульсной модуляции потребовали разработки новых классов преобразователей, основанных на принудительной коммутации однооперационных вентилей.
11.2.2. УПРАВЛЯЕМЫЕ РТУТНЫЕ ПРЕОБРАЗОВАТЕЛИВажным качественным усовершенствованием ртутного выпрямителя стало появление управляющей сетки. Первоначальная (диодная) функция ртутных вентилей с повышением рабочих напряжений потребовала введения экранов, защищающих анод от интенсивной бомбардировки потоками ионов.
Развитие конструкции экрана и независимое управление его потенциалом позволило изменять момент возникновения дугового разряда на анод. Ртутный вентиль становится прибором с управляемым моментом отпирания. Первые публикации об исследованиях ртутных вентилей с сеточным управлением относятся к 1933–1935 гг. (М.М. Четверикова, Н.Н. Петухов, М.А. Асташев) [11.9, 11.10]. Они привлекли внимание к возможности регулирования напряжения и защиты агрегата в аварийных режимах. В 1935 г. появились первые работы по исследованию инверторного режима ионного преобразователя частоты (так стали называть управляемый преобразователь электрической энергии на основе дугового разряда в управляемом вентиле). Эти исследования связаны с именем И.Л. Каганова.
Расположение шести анодов по окружности вакуумного бака обусловило большие размеры, технологическую сложность обработки крышки на карусельных станках. Изоляция деталей осуществляется фарфоровыми кольцами с прокладками из вакуумной резины. Это дает дополнительные сложности при изготовлении, транспортировке, сборке выпрямителя с вакуумной двухступенчатой системой откачки. Сборка выпрямителей требует высокой степени чистоты, а следовательно, больших объемов помещения, оснащенного подъемным оборудованием. Наконец, помещение должно отвечать жестким требованиям по температуре, удалению ртути и ее паров. Все это повышало стоимость транспортировки, сборки, эксплуатации и ремонта ртутно-выпрямительного оборудования. Поэтому в дальнейшем процесс совершенствования ртутно-выпрямительных агрегатов шел по пути создания:
одноанодных вентилей, которые комплектовались в агрегаты по шесть штук для построения трехфазных систем «звезда – две обратные звезды с уравнительным реактором»;
неразборных безнасосных агрегатов, в которых вакуум создавался в процессе изготовления и поддерживался в течение всего времени эксплуатации благодаря тщательной предварительной
обработке деталей (обезгаживания) и проверке вакуумной плотности всех сварных соединений.
Разработанные комплекты одноанодных вентилей РМНВ200х6 и РМНВ500х6 (ртутный, металлический, насосный, с водяным охлаждением на токи соответственно 1200 и 3000 А) составили основу выпрямителей для электрической тяги и электрометаллургии в послевоенные годы (рис. 11.2).
На базе неразборных отпаянных (безнасосных) агрегатов с управляемыми выпрямителями оказалось возможным создание мощных реверсивных электроприводов постоянного тока. Преобразователь существенно упрощается, у него отсутствует вакуумная система; делаются успешные шаги к переходу от водяного охлаждения к воздушному. Таким образом, он становится конструктивно и функционально завершенным узлом регулируемой преобразовательной системы. На внешнем рынке лидирующее положение занимали фирмы «Westinghouse» (США), «Allis-Chalmers», ASEA и «Brown-Bowery», (Швейцария). Последние две ныне объединились в одну из крупных европейских фирм ABB.
Наряду с ртутными вентилями, в которых имеется постоянно горящая дуга возбуждения, получили развитие игнитроны – ртутные вентили, в которых катодное пятно возбуждается каждый период. Зажигание дуги производится путем пропускания импульса тока через опущенный в ртуть катода карборундовый полупроводниковый стержень – игнайтер (поджигатель) (рис. 11.3). Возникающий при этом высокий градиент потенциала в точке контакта поджигателя с ртутью инициирует возникновение дугового разряда при положительном аноде. Отсутствие постоянно горящей дуги возбуждения повышает вентильную прочность благодаря отсутствию плазмы в неработающем вентиле, дает возможность регулирования тока изменением угла запаздывания поджигающего импульса по отношению к моменту естественного отпирания.
Наиболее успешное применение игнитрона нашли в промышленных сварочных агрегатах для точечной и шовной сварки. Кроме того, предпринимались попытки решить с помощью игнитронов проблему тяговых выпрямителей электрифицированных железных дорог (токи 100–200 А на один анод, напряжение до 3 кВ, 1938–1942 гг.). Разработка преобразователей на основе игнитронов в нашей стране связана с именем Б.М. Шляпошникова. В 40-е годы игнитроны успешно использовались в установках для индукционного нагрева [11.22, 11.23].

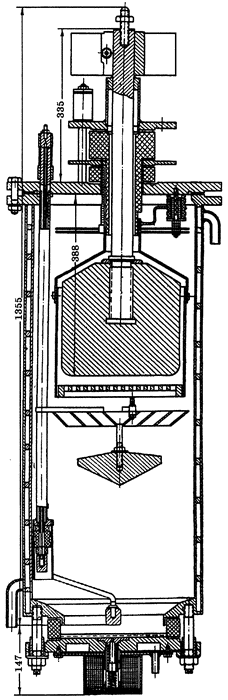

Рис. 11.2. Одноанодный ртутный вентиль с водяным охлаждением (1946 г.)

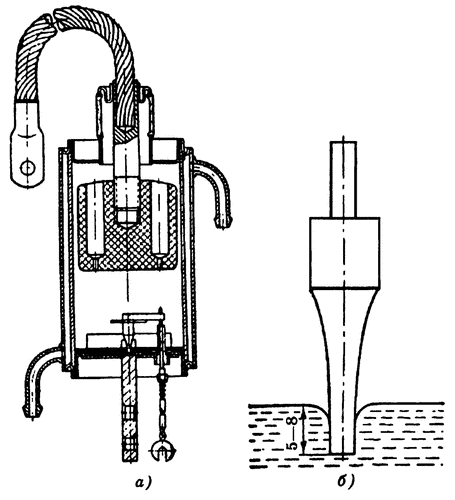

Рис. 11.3. Игнитроны для однофазных сварочных машин (а) и игнитронный поджигатель (б)
Помимо уже упомянутых ионных приборов с дуговым разрядом – ртутных выпрямителей появилось обширное семейство маломощных ионных приборов, получивших широкое распространение в преобразовательной технике и автоматике.
Основной целью применения ионных приборов в преобразователях малой и средней мощности было создание управляемых выпрямителей с более высокими технико-экономическими показателями, чем у вакуумных кенотронных преобразователей и двигатель-генераторных агрегатов. Основной возможностью повышения КПД в выпрямителях сравнительно низкого напряжения (на десятки – сотни вольт) является уменьшение прямого падения напряжения, что оказалось возможным благодаря компенсации объемного заряда электронов, эмитируемых накаленным катодом, зарядом положительных ионов, генерируемых в столбе разряда. Простейшие приборы этого класса – выпрямительные газотроны на напряжения в сотни вольт разрабатывались на заводе «Светлана» с 1929 г. (рис. 11.4). Совершенствование конструкции позволило к 1932 г. освоить выпуск газотронов для нужд радиопромышленности (питания мощных усилителей и радиопередатчиков) с предельными параметрами в несколько киловольт и токами до десятков ампер. Разряд существовал в парах ртути при относительно низком давлении, которое способствовало повышению вентильной прочности.

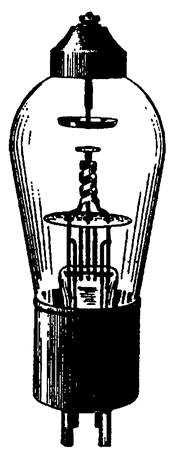

Рис. 11.4. Газотрон
С 1932–1933 гг. завод «Светлана» начал серийный выпуск выпрямительных газотронов с наполнением аргоном и неоном при сравнительно высоком давлении (несколько миллиметров ртутного столба). Высокое давление газа позволило получить разряд при сравнительно низком падении напряжения (12–15 В). Приборы получили название «тунгар»: тунгстем (вольфрам)-аргон – такими были материалы одного из родоначальников этого класса приборов. На другом полюсе шкалы напряжений находятся разработанные «Светланой» многосекционные газотроны на 100–200 кВ и ток 1–2 А.
Несмотря на высокие энергетические показатели, газотроны были ненадежны и капризны в эксплуатации, где требовалось неукоснительное выполнение последовательности операций пуска: вначале включается цепь накала катода, через несколько минут эмиссия катода достигает значения, превышающего ток нагрузки, только после этого можно включать питание анодных цепей. Нарушение этого правила либо случайный обрыв цепи накала приводили к быстрому уменьшению тока эмиссии, возрастанию прямого падения напряжения и разрушению катода ионной бомбардировкой. Тем не менее в течение 40–50-х годов эти приборы занимали важную нишу массовых выпрямителей малой и средней мощности.
Большая потребность в управляемом газоразрядном приборе привела к созданию и быстрому росту промышленного выпуска других газоразрядных приборов – тиратронов, у которых в пространстве между анодом и катодом размещается управляющая сетка.

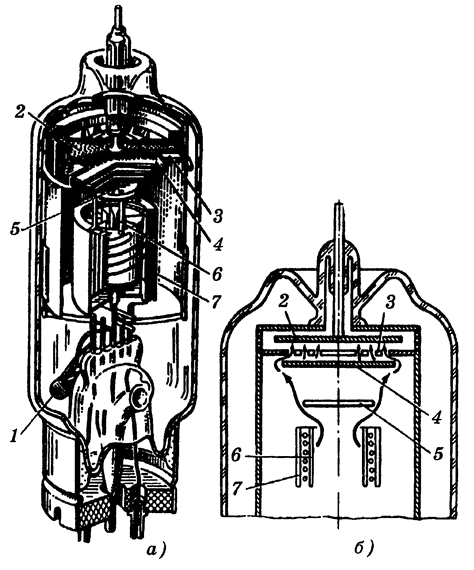

Рис. 11.5. Водородный импульсный тиратрон
а – общий вид; б – разрез; 1 – генератор водорода; 2 – анод; 3 – сетка; 4, 5 – электрические экраны; б – катод; 7 – тепловой экран
Разработчиков аппаратуры сразу привлекла возможность выполнения различных средств управления и регулирования на основе тиратронов. В 50-х годах большие усилия были приложены к созданию ионных преобразователей частоты на основе тиратронов. По существу, большинство схемотехнических решений в области преобразователей родилось в эти годы. Вследствие того что время восстановления запирающих свойств сетки составляет сотни микросекунд, особое внимание было уделено автономным инверторам тока с рабочей частотой до сотен герц. Однако создание промышленных образцов преобразователей оказалось в те годы невозможным в силу несовершенства силовых приборов и устройств управления.
Потребности в мощных ключевых приборах с высоким быстродействием для нужд радиолокационной техники привели к разработке перспективного класса ионных приборов – импульсных водородных тиратронов (рис. 11.5). Малое время деионизации (доли микросекунды) позволило получить микросекундные импульсы тока в десятки и сотни ампер при напряжении несколько киловольт. Эти приборы разрабатывались на Московском электроламповом заводе (ныне объединение «МЭЛЗ»), в их создании важную роль сыграли работы Т.А. Ворончева.
Газоразрядные приборы заняли свою нишу не только в силовой электронике, но и в информационной технике. Ионные приборы на основе тлеющего разряда в инертных газах и парах ртути получили широкое распространение. Они до настоящего времени используются как средства индикации напряжения (сигнальные лампы), средства отображения цифровой информации. В послевоенные годы они широко использовались в качестве газоразрядных стабилизаторов напряжения – стабилитронов. Важным этапом в промышленной электронике стало появление трехэлектродных газоразрядных приборов с холодным катодом. Долговечные приборы с малыми габаритами и малым потреблением мощности в цепи управления, они стали важным средством автоматизации как управляемый логический элемент с памятью. На база этих приборов выполнялись бесконтактные реле, реле времени, пересчетные схемы и другие подобные узлы (рис. 11.6).

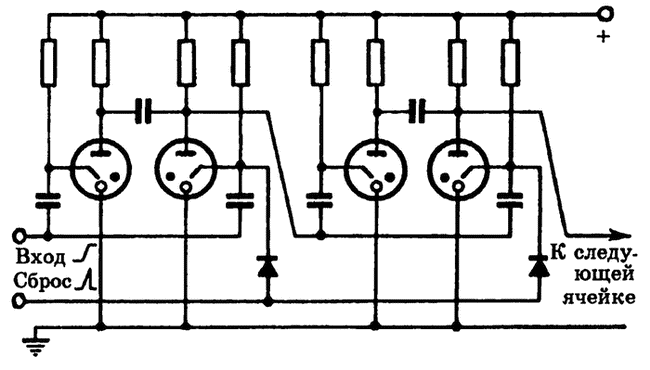

Рис. 11.6. Счетчик импульсов на тиратронах с холодным катодом (1960 г.)
Массовым изделием стал разрядник – миниатюрный газоразрядный прибор, защищавший оборудование средств связи от перенапряжений. Промышленный выпуск разрядников с напряжением зажигания 280–430 В на ток до 30 А был освоен заводом «Светлана» в 1936 г.
