7.2.2. СВАРКА ЗА СЧЕТ РЕЗИСТИВНОГО НАГРЕВА

Сварка за счет резистивного нагрева (контактная) подразделяется на точечную, шовную и стыковую.

Е. Томсон (США, 1886 г.), автор почти 700 изобретений, получил патент на электрическую сварку металлических стержней и проводов. Всего им и его сотрудниками получено 150 патентов, относящихся к контактной сварке. В 1892 г. в США на фирме «Джонсон» впервые были сварены способом стыковой сварки железнодорожные рельсы. Н.Н. Бенардос (1887 г.) изобрел способ точечной и роликовой контактной сварки. В сварочных клещах его конструкции (рис. 7.13) в качестве электродов использовался графит.

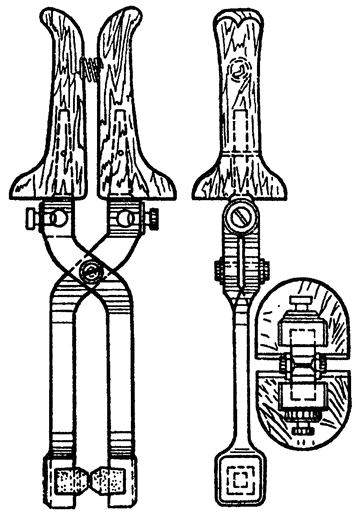

Рис. 7.13. Сварочные клещи конструкции Н.Н. Бенардоса

Контактная сварка стала развиваться несколько позднее, чем дуговая, так как ее применение целесообразно при выпуске крупносерийной продукции, например в автомобильной промышленности.

Машины для контактной сварки стали изготавливаться заводом «Электрик» с 1926 г. Первые машины для стыковой и шовной сварки были изготовлены в 1929 г. До 1935 г. завод «Электрик» изготовил 3821 машину для контактной сварки, в том числе 2625 для точечной, 1036 для стыковой и 160 для шовной. Это были в основном универсальные машины малой мощности (до 100 кВ∙А), а в дальнейшем для контактной сварки стали изготавливаться машины мощностью 500–1000 кВ∙А. На Московском автозаводе (позднее ЗИС и ЗИЛ) контактная сварка применялась с 1930 г. После расширения завода (1935 г.) на нем стали применяться более производительные машины – многоточечные (до 20 точек) мощностями до 250 кВ∙А, а парк машин был значительно увеличен.

В годы Великой Отечественной войны ЦНИИТмаш разработал установку для контактной сварки рельсов в условиях работы с платформы. Машины типа РКСМ мощностью 250 и 320 кВ∙А для контактной стыковой сварки рельсов производительностью 13–15 сварок в час выпускались на заводе «Ревтруд». В МВТУ им. Н.Э. Баумана (Г.А. Николаев, К.К. Хренов) выполнены работы по электродным покрытиям, технологии сварки при производстве вооружения и др.

В послевоенные годы продолжилось развитие контактной сварки:

1949 г. – были осуществлены разработка и освоение многоточечных сварочных автоматов последовательного действия на ЗИСе;

1953 г. – заводом «Электрик» в содружестве с Секцией электросварки и электротермии АН СССР была изготовлена высокопроизводительная контактно-стыковая машина типа МСГ-500 для сварки стержней арматуры диаметром 50–100 мм.

7.2.3. ПРОЧИЕ ВИДЫ ЭЛЕКТРОСВАРКИ

Электрошлаковая сварка. Впервые оборудование и технология электрошлаковой сварки были разработаны в Институте электросварки АН УССР (Б.Е. Патон, Б.И. Медовар) в 50-х годах для сварки толстых листов и массивных изделий (от 30 до 2000 мм), например роторов турбин. На Всемирной выставке в Брюсселе в 1958 г. этот способ удостоен высшей награды «Гран-при».

Высокочастотная (индукционная) сварка. Высокочастотная сварка разрабатывалась в США, Канаде, ФРГ, Франции, Англии в 40-х годах. В СССР исследования в этой области были начаты в лаборатории В.П. Вологдина в 1944 г. А.А. Фогелем и продолжены А.Е. Слухоцким. Впервые высокочастотная сварка внедрена на заводе «Трубосталь» (г. Ленинград).

В середине 50-х годов во ВНИИТВЧ под руководством В.Н. Богданова и Н.П. Глуханова были начаты работы по стыковой сварке труб с поперечным и продольным швом. С конца 40-х годов стала развиваться индукционная сварка труб из ленты. В этой области работали также ИЭС им. Е.О. Патона, Всесоюзный научно-исследовательский трубный институт (ВНИТИ), ВНИИметмаш, ВНИИЭСО и заводы Московский трубный, «Лентрубосталь», «Москабель». Агрегаты для сварки алюминиевых оболочек кабелей созданы и внедрены ВНИИТВЧ, ВНИИметмашем и заводом «Москабель» (1963 г.)

В 1975 г. в СССР методом индукционной сварки ежегодно изготовлялось более 3 млн. м сварных труб диаметром 10–530 мм с толщиной стенки 0,5–10 мм из углеродистых и нержавеющих сталей, сплавов алюминия, меди и титана.

Разрабатывались различные конструктивные варианты индукционной сварки труб диаметром 159–219 мм:

охватывающим индуктором (фирма «Элфиак», Бельгия);

с использованием скользящих контактов (фирма «Терматул», США);

охватывающим индуктором и с вращающимися контактами (Северский трубный завод, СССР);

с внутренним индуктором (Новомосковский трубный завод) для труб диаметром 273–530 мм.

В конце 80-х годов ВНИИТВЧ и ВНИИЭСО разработали комплектные установки высокочастотной сварки на частоту 440 кГц мощностью от 160 до 1000 кВт и 10 кГц мощностью 1500 кВт.

Электронно-лучевая сварка. Первоначально применялась в атомном машиностроении, а затем при изготовлении особо ответственных деталей в авиа– и ракетостроении (например, сварка конструкций из титановых сплавов), в электронной промышленности.

Сварочные ЭЛУ нашли применение на автозаводах. Фирма «Лейбольд – Хереус» (Германия) применяла ЭЛУ для сварки при изготовлении мостов задних осей грузовиков (середина 60-х годов). Сварка производилась при давлении 5 Па, время рабочего цикла, включая вакуумирование, около 6 мин. С 1966 г. в Великобритании работает фирма «Электронное оборудование и процессы», которая специализируется на электронно-лучевой сварке.

В 1966 г. в мире насчитывалось около 1000 промышленных установок электронно-лучевой сварки. В 1975 г. их число достигло 2500, из которых 80% работали в США и СССР.

В 70-х годах была разработана технология применения местного вакуумирования, что позволило отказаться от использования крупных вакуумных камер. Ведущими в области применения ЭЛУ для сварки в локальном вакууме явились фирмы «Скияки» и «Ланжепин» (Франция). При этом способе накладная вакуумная камера располагается на свариваемом крупногабаритном изделии, а герметизация достигается с помощью специальных уплотнений. Фирма «Кавасаки Хиби индастер лтд.» (Япония) разработала оборудование для электронно-лучевой сварки крупногабаритных изделий с местным вакуумированием, например для сварки колец жесткости сферических резервуаров для морских перевозок сжиженного газа.

Особенно эффективна электронно-лучевая сварка толстых стальных листов, для чего обычно использовались пушки на напряжение 100 кВ и выше (Франция, ФРГ). В 1970–1975 гг. в МЭИ (Н.А. Ольшанский, Л.Г.Ткачев) была показана возможность высококачественной сварки стальных изделий толщиной до 200 мм и более при относительно небольших ускоряющих напряжениях 30–40 кВ.

В СССР промышленные сварочные ЭЛУ различных типов создавали ИЭС им. Е.О. Патона и ЦНИИТмаш.

Плазменная сварка. Одними из первых применений плазмотронов были сварка и резка металлов. В СССР с начала 60-х годов этими вопросами занимались Институт металлургии АН СССР (Н.Н. Рыкалин, И.Д. Кулагин, А.В. Николаев) и ИЭС (В.И. Лакомский, Б.А. Мовчан). Плазменная сварка используется для соединения как массивных, так и тонких изделий, так как дуга в потоке газа горит стабильно и при малых токах.

Лазерная сварка. Это одно из наиболее эффективных применений лазерного нагрева (см, подпараграф 7.1.7). Лазерная сварка стала широко использоваться в 70–80-е годы в электронике, приборостроении, автомобильной промышленности и других отраслях. В нашей стране и за рубежом применяется лазерная сварка микросхем, корпусов полупроводниковых приборов, анероидных коробок. В США с помощью лазера сваривают аэрозольные баллончики, в ФРГ – катоды кинескопов, в Японии – цилиндрические литиевые батареи.

Для точечной и шовной лазерной сварки в СССР выпускались лазерные твердотельные установки типов «Квант-10», «Квант-40», «Квант-50» средней мощностью до 0,15 кВт. Установка с газовым лазером «Латус-31» имела уже большую среднюю мощность – 1,5 кВт.


7.3. ЭЛЕКТРОФИЗИЧЕСКИЕ МЕТОДЫ ОБРАБОТКИ
7.3.1. ЭЛЕКТРОЭРОЗИОННАЯ ОБРАБОТКА

Электрическая эрозия, т.е. разрушение контактов под действием электрических разрядов известна была давно. Много исследований было посвящено устранению или хотя бы уменьшению разрушения контактов.

Исследованиями явления управляемой электрической эрозии начали заниматься в 40-х годах нашего столетия отечественные ученые Б.Р. Лазаренко и Н.И. Лазаренко. Электрод-инструмент и электрод-заготовка помещались в ванну с жидким диэлектриком. В качестве генератора импульсов использовался конденсатор, заряжаемый от источника постоянного тока через резистор. При достижении определенной напряженности электрического поля между электродами возникал электрический разряд, который приводил к разрушению участка заготовки. Продукты обработки попадали в жидкость, где охлаждались, не достигнув электрода-инструмента, и осаждались на дне ванны. По истечении определенного времени электрод-инструмент прошивал заготовку, причем контур отверстия точно соответствовал профилю инструмента.

В начале 50-х годов были разработаны специальные генераторы импульсов, которые позволили вести обработку не только короткими импульсами (электроискровый разряд), но и более длительными (искродуговой и дуговой разряды). Большой вклад в развитие методов электроэрозионной обработки внесли отечественные ученые Б.Н. Золотых, А.Н. Лившиц, Л.С. Палатник, М.Ш. Отто.

В настоящее время применяют следующие виды электроэрозионной обработки: прошивание – удаление металла из полостей, углублений, отверстий и т.д.; электроэрозионное шлифование, при котором электрод-инструмент в форме диска совершает вращательное или поступательное движение относительно обрабатываемой заготовки; разрезание профильным или непрофильным инструментом заготовки на части; электроэрозионное упрочнение, осуществляемое, как правило, на воздухе (обеспечивает легирование и наращивание поверхности заготовки, причем нанесенный слой в процессе обработки закаливается и получает повышенную износостойкость).

7.3.2. ЭЛЕКТРОИМПУЛЬСНАЯ ОБРАБОТКА ДАВЛЕНИЕМ

Электроимпульсную обработку давлением (электровзрывную обработку) применяют для формообразования и разделения заготовок, например для штамповки, гибки, чеканки, вытяжки, раздачи, дробления хрупких материалов, очистки крупных отливок от пригара, резки и развальцовки труб.

Известны две основные разновидности электровзрывного формообразования, отличающиеся способом создания ударной волны.

При высоковольтном разряде (электрогидравлическая обработка) используют электрогидравлический эффект, впервые примененный для технологических целей Л.А. Юткиным (1946 г.).

Рабочим веществом, как правило, служит техническая вода. Электрический разряд протекает в герметичной камере. В канале разряда происходит почти мгновенное испарение жидкости и образуется ударная волна. Силы, деформирующие заготовку, создаются главным образом ударной волной, а также высоким давлением в возникающем парогазовом пузыре. Энергия разряда может достигать десятков килоджоулей, а его длительность составляет несколько десятков микросекунд при токах до 50 кА и длине разрядного промежутка в несколько сантиметров. Скорость фронта ударной волны превышает скорость звука в воде и доходит до 3000 м/с. Максимальное давление в газовом пузыре доходит до 1∙1010 Па. Линейные размеры обрабатываемых листовых заготовок толщиной до 5 мм могут превышать 1 м.

При электрическом взрыве генератор электрического импульса (накопительный конденсатор) разряжается на проводник, состоящий из одной или нескольких проволок, фольги или сетки. Проводник располагают в диэлектрической жидкости. При протекании импульса тока большой силы проводник нагревается и происходит его взрывное испарение. Дальнейший механизм воздействия на обрабатываемую заготовку и параметры взрывной волны аналогичны рассмотренным выше.

Применяют еще одну разновидность электровзрывной обработки – электрический взрыв в вакууме, который используют для нанесения покрытий. Покрытия наносят на различные материалы (в том числе на керамику и стекло) без предварительного нагрева изделия.

7.3.3. ПРОЧИЕ МЕТОДЫ ЭЛЕКТРОФИЗИЧЕСКОЙ ОБРАБОТКИ

К числу новых направлений электротехнологии относится применение сильных электрических полей для непосредственного воздействия на частицы диспергированных материалов с целью получения готового продукта. В нашей стране это направление получило название «эллектронно-ионная технология», а за рубежом – «промышленное применение электростатики».

В России первые установки электронно-ионной технологии появились в начале XX в. Это были электрофильтры небольшой производительности для очистки дымовых газов от золы. Заметное распространение электрофильтры получили в 20-х годах нашего столетия.

Интенсивное развитие различных направлений электронно-ионной технологии в СССР началось в 60-х годах и связано с именем академика В.И. Попкова, который объединил усилия известных ученых Е.М. Балабанова, И.П. Верещагина, С.П. Жебровского, В.И. Левитова, Н.Ф. Олофинского, работавших в различных областях техники по применению сильных электрических полей.

В настоящее время сформировались следующие основные направления использования сильных электрических полей в электротехнологии.

Электрогазоочистка – удаление из промышленных газовых выбросов взвешенных в них частиц пыли или золы за счет действия электрического поля на предварительно заряженные частицы.

Нанесение защитных и декоративных покрытий в электрическом поле – зарядка и организация под действием поля движения заряженных частиц краски или полимерного порошка в направлении окрашиваемой поверхности и равномерное распределение их по поверхности при осаждении.

Электросепарация – использование различия в физических свойствах частиц различных материалов для разделения их смеси в процессе зарядки и движения в электрическом поле.

Электропечать – использование избирательного осаждения частиц проявителя на фотополупроводящие слои, на которых формируется скрытое электростатическое изображение объекта.

Электрофлокирование – ориентация, зарядка и осаждение в электрическом поле на основу частиц волокнистых материалов с целью получения ворсовых покрытий, ковров и т.д.

В этих работах в 60–70-е годы принимали участие следующие организации: Энергетический институт им. Г.М. Кржижановского, Московский энергетический институт и Научно-исследовательский институт очистки газов.


7.4. ЭЛЕКТРОХИМИЧЕСКАЯ ТЕХНОЛОГИЯ
7.4.1. ЗАРОЖДЕНИЕ И РАЗВИТИЕ ЭЛЕКТРОХИМИЧЕСКОЙ ТЕХНОЛОГИИ

Создание первого источника тока – вольтова столба – привело к зарождению новой технологии, которая позднее получила название электрохимической.

Уже в 1800 г. В. Никельсон и А. Карлейль (Англия) разложили воду с помощью тока, полученного в вольтовом столбе. Образование осадков металлов при электролизе растворов солей было обнаружено в опытах, проводимых В. Никольсоном и А. Карлейлем, В. Крюйкшенком (Англия), В. Грюнером, В. Бекманом (Германия), Ш.Б. Дезормом (Франция) и И. Ганом (Швеция).

В 1807 г. X. Дэви (Англия) выделил натрий и калий электролизом расплавов.

В России В.В. Петров в 1802 г. создал самую мощную тогда батарею, состоящую из нескольких последовательно соединенных гальванических элементов, и с ее помощью осуществил исследования по электролизу воды, оксидов свинца, олова, ртути, а также органических соединений.

В 1838 г. российский академик Б.С. Якоби сообщил о разработанном им методе получения копий с рельефных изделий электролизом, получившим название гальванопластики. Открытие Б.С. Якоби вызвало большой интерес. Так, в период с 1842 по 1844 г. в Петербурге было выпущено шесть книг в области гальванопластики, золочения и серебрения. Первой из них была книга А.Ф. Грекова (1842 г.) «Теоретическое и практическое руководство к золочению, серебрению, платинированию, лужению». В 1844 г. князь В.Ф. Одоевский, писатель, композитор, критик написал книгу «Гальванизм в техническом применении». Уже в 1839 г. гальванопластика получила применение для печатания государственных бумаг и изготовления художественных изделий. Князь П.Р. Багратион изучал золочение из железосинеродистых электролитов. Академик Э.Х. Ленц изготавливал медальоны методом гальванопластики, а его сын Р.Э. Ленц изучал электроосаждение железа.

С 1844 г. метод Б.С. Якоби получает широкое применение для изготовления произведений искусства: статуй и барельефов для Эрмитажа, Зимнего дворца, Исаакиевского собора, Петропавловской крепости в г. Петербурге; медных копий фронтона Большого театра в Москве и др. В 1847 г. метод Б.С. Якоби получил в России второе практическое применение – электролитическое рафинирование меди. В 1867 г. Э.Г Федоровский предложил электрохимический метод получения бесшовных медных труб, в 1869 г. Е.И. Клейн – электролитический способ осаждения толстых слоев меди, нашедший применение при изготовлении государственных бумаг.

Широкое практическое использование электрохимическая технология получила после изобретения электромагнитных генераторов тока.

В настоящее время электролиз водных растворов и расплавов лежит в основе очень разветвленного направления техники – электрохимии, которая находится на стыке электротехники и химии.

К основным направлениям электрохимической технологии можно отнести:

электролитическое разложение воды;

получение хлора и щелочи;

электрохимический синтез соединений;

получение и рафинирование металлов;

гальванотехника;

анодное окисление и размерная обработка металлов.

7.4.2. ЭЛЕКТРОЛИТИЧЕСКОЕ РАЗЛОЖЕНИЕ (ЭЛЕКТРОЛИЗ) ВОДЫ

Всесторонние исследования электролиза воды провели русские ученые В.В. Петров (1802 г.), Ф.Ф. Рейс (1803 г.) и Ф. Гротгус (1805 г.).

Промышленный электролизер для получения водорода и кислорода впервые в мире был сконструирован в России Д.А. Лачиновым в 1888 г. Им были запатентованы монополярные и биполярные электролизеры, работающие как при нормальном, так и при повышенном давлении. В качестве электролита Д.А. Лачинов предлагал использовать раствор щелочи. Усовершенствованные щелочные электролизеры применяются в промышленности до сих пор.

В начале 70-х годов фирма «Дюпон» (США) разработала ионообменную мембрану «Нафион», имеющую высокую проводимость и стабильность. Фирма «Дженерал электрик» вскоре создала электролизер с этой мембраной, играющей роль твердого электролита (электролизер с твердополимерным электролитом). Расход энергии на получение водорода и кислорода в данном электролизере ниже, чем в электролизере с щелочным электролитом. Электролитический водород используется для охлаждения генераторов на электростанциях, для получения чистых металлов и полупроводниковых материалов, а также в пищевой, химической, нефтехимической и других отраслях промышленности.

В 1932 г. Г. Льюис (США) и в 1934 г. А.И. Бродский (СССР) предложили получать тяжелую воду методом электролиза. Так как скорость выделения на катоде протия Н2 значительно выше, чем дейтерия D2, то при длительном электролизе происходит обогащение воды дейтерием. Современный процесс получения тяжелой воды обычно осуществляется последовательно в каскаде электролизеров.

7.4.3. ПОЛУЧЕНИЕ ХЛОРА И ЩЕЛОЧИ

Если через электролизер с раствором хлорида натрия пропускать электрический ток, то на положительном электроде (аноде) будет выделяться хлор, а на отрицательном (катоде) – водород. При этом около катода накапливается щелочь NaOH. Первый патент на электролитическое производство хлора и щелочи получили в 1879 г. Н. Глухов и Ф. Ващук (Россия). В 1897 г. В. Степанову был выдан патент на аппарат для электролиза хлорида натрия. Промышленное получение хлора началось в 80-х годах прошлого века после создания диафрагмы, разделяющей анодное и катодное пространства. В России большой вклад в развитие промышленного получения хлора внесли П.П. Федотьев, В.В. Стендер, В.Г. Хомяков, Л.М. Якименко.

Длительное время с качестве анодов служил графит, который быстро изнашивался из-за окисления кислородом, выделяющимся на аноде параллельно с хлором. В 70-х годах XX в. были изобретены малоизнашиваемые аноды из оксидов рутения и титана (ОРТА), что позволило увеличить ресурс электролизеров между ремонтами в несколько раз. Кроме того, расход энергии в электролизерах с ОРТА ниже, чем в электролизерах с графитовыми анодами. Более чистую щелочь получают в электролизере с ртутным катодом, на котором при электролизе образуется амальгама натрия. Жидкую амальгаму натрия отводят на электролизере и разлагают водой.

В 70-х годах нашего столетия около 70% электролитического хлора получали в электролизерах с ртутным катодом. Однако из-за токсичности ртути производство хлора по этому методу в последние годы резко сократилось. Начинают применяться мембранные электролизеры, в которых анодное и катодное пространства разделены ионообменной мембраной типа «Нафион».

В настоящее время электролитическое производство хлора относится к числу крупнотоннажных производств (свыше 30 млн. т хлора в год).
