ИЗГОТОВЛЕНИЕ ДВЕРЕЙ

Различают однопольные двери с шириной полотна 850 мм, полуторапольные, состоящие из двух полотен разной ширины, и двупольные, состоящие из одинаковых по ширине полотен. Средняя высота двери – 2000 мм.

Двери могут быть сплошными и решетчатыми, филенчатыми и остекленными. Толщина полотна дверей колеблется от 30 до 50 мм.

Дверь на гвоздях (рис. 73) применяют в животноводческих и других строениях. Может быть сплошной, с зазорами (для вентиляции) между досками в 10 – 50 мм. Такая дверь состоит из дощатого щита, планок и подкоса (предохраняет дверь от перекоса); каждую доску скрепляют с планкой и с подкосом двумя гвоздями, концы которых загибают. Обрезают дверь по угольнику.

Дверь на шпонках (рис. 74) прочна, проста в изготовлении и малотеплопроводна. Собирают из строганых досок толщиной 40 или 50 мм, по кромкам которых выбирают четверти или шпунты. Подготовленные доски укладывают в ряд, выравнивают, плотно сжимают, наносят риски для выборки пазов под шпонки. Пазы выбирают на конус глубиной, равной 1/2 – 1/4 толщины досок. У основания пазы должны иметь ширину 50 мм, вверху – 35 мм. Технология выборки паза следующая. Под углом 45° пилой-наградкой по рискам делают сначала один, затем второй пропил на глубину 1/2 – 1/4 толщины доски. Чтобы угол пропила на всех досках был одинаков, применяют выстроганный под углом 45° брусок, который крепят около паза. Древесину между пропилами выбирают стамеской, причем так, чтобы дно паза было ровным.

Шпонки могут быть обычными и с наплавом, форма их – трапециевидная. Делают шпонки из брусков, равных толщине досок двери и длиннее ее ширины на 100 – 150 мм. Шпонки с наплавом должны иметь по двум сторонам губки.

При толстых шпонках дверь коробится меньше, поэтому тонкие шпонки применять не следует. Собрав доски на шпонках, отмечают выступающие места, выбивают шпонки и подгоняют доски. Затем шпонки вновь вбивают, но уже до предела, и срезают концы на конус. Дверь обрезают по угольнику, перевертывают, строгают лицевую сторону, проверяя линейкой. Шпонки можно вбивать в пазы насухо, но можно ставить и на казеиновом или другом водостойком клее.

Двери из брусков могут быть сплошными или решетчатыми в зависимости от назначения.

Бруски склеивают друг с другом отфугованными сторонами, выравнивают лицевые стороны и оклеивают их фанерой или древесноволокнистыми листами. Дверь становится прочнее, если бруски дополнительно скрепляют нагелями. Отверстия под нагели лучше высверливать, чем долбить, диаметр отверстий – 10 – 15 мм.

Рис. 73. Двери на гвоздях:

а – сплошная (слева); б – с зазорами (справа); 1 – подкос; 2 – шпонка на гвоздях

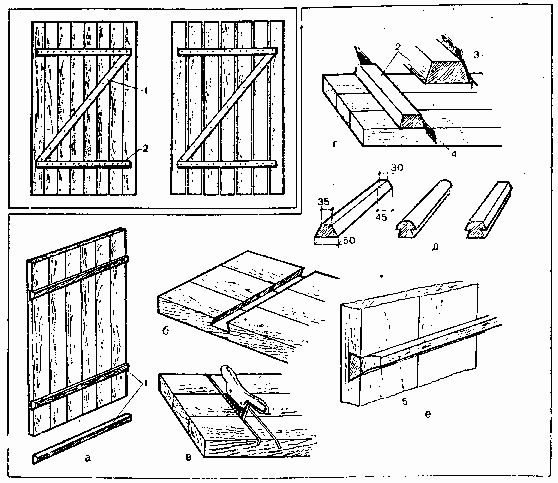

Рис. 74. Двери на шпонках:

а – общин вид двери; б – паз «ласточкин хвост»; в – пропил паза наградной; г – пропил по накладке; б – шпонки; е – срезанный конец шпонки; 1 – шпонка; 2 – накладка; 3, 4 – пила; 5 – срезанный конец шпонки

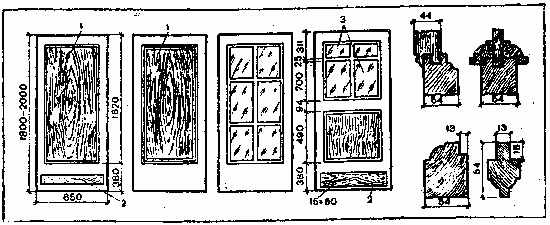

Рис. 75. Филенчатые и остекленные двери: 1 – филенка; 2 – плинтус; 3 – стекло

Нагели делают из твердых пород длиной на 5 мм короче, чем глубина отверстий. Ставят их на клею.

Филенчатые двери (рис. 75). Собирают из простых брусков, а также с фасками и калевками. Калевки можно отбирать прямо на обвязке или на отдельных брусках. Они образуют паз глубиной 15 – 20 мм, куда вставляют филенки.

Для внутренних дверей филенки берут толщиной от 8 до 22 мм, для наружных – до 50 мм. Подразделяются на гладкие, плоские, наплавные, с фигареями (рис. 76); делают из фанеры, древесноволокнистых или древесностружечных листов, досок.

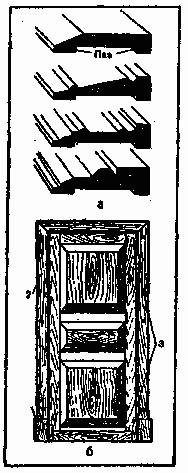

Рис. 76. Типы филенок: а – наплавная; б – плоская; в – с фигареями; г – с окладными калевками

Наплавные филенки применяют в наружных дверях толщиной 44 – 50 мм. Изготовляют из толстых досок, а иногда из двух слоев тонких досок или фанеры, между которыми кладется теплоизоляционный материал. По кромкам такой филенки выбирают пазы или гребни для закрепления в обвязке. Наплав можно делать с одной или двух сторон двери. Филенки часто вставляют в рамку, а рамку – в бруски обвяза, что украшает дверь.

Филенки с фигареями (фигурно выстроганными концами) делают из щитов, склеенных из сухих 40 – 50-миллиметровых досок. Предварительно щит строгают, размечают форму филенки, наносят риски, обрезают по ним, обрабатывают края на скос, чаще шерхебелем и зензубелем.

Из-за усушки древесины филенки надо делать по всем сторонам на 2 мм меньше, чем расстояние между пазами.

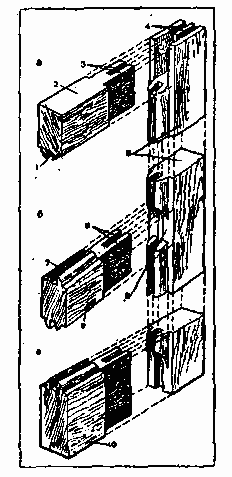

Рис. 77. Филенчатая дверь и ее детали:

а – вязка верхнего узла; б – вязка средника; в – вязка нижнего узла; 1,7 – паз; 2 – верхний брусок обвяза; 3, 6 – шипы; 4 – проушина; 5 – боковой брусок обвяза; 8 – гнездо; 9 – средник; 10 – нижний брусок обвяза

Обвяз для филенчатых дверей собирают из брусков сечением в чистоте 54X110 мм (рис. 77). Сначала бруски строгают по размеру, размечают риски для шипов, проушин, гнезд, пазов и фальцев (для остекленных дверей). Затем запиливают шипы и проушины, удаляют из них и гнезд ненужную древесину, выбирают пазы, отбирают фальцы, срезают древесину «на ус» в местах соединения деталей и, если нужно, отбирают калевки.

На концах шипов срезают фаски, собирают обвяз насухо, исправляют неточности. Снимают один из вертикальных брусков, вставляют в пазы филенки, вновь надевают брусок, проверяют собранную дверь угольником и рейкой по диагонали. После этого дверь разбирают и собирают уже на клею, сжимают, сверлят в узлах отверстия и ставят на клею нагели. В торцы шипов, средников нужно вбить клинья на клею, чтобы шипы в гнездах заклинились плотно. Через двое-трое суток сушки нагели срубают, срезают выступающие концы шипов и зачищают рубанком.

Часто к нижнему бруску обвяза крепят дополнительный защитный брусок-плинтус толщиной 25 – 30 мм, шириной на 30 – 40 мм меньше нижнего бруска и длиной на 40 – 50 мм короче ширины полотна двери. Его крепят гвоздями к середине бруска, но так, чтобы он был поднят от нижнего бруска на 15 – 20 мм.

В остекленных дверях стекла следует закреплять с двух сторон окладными (приставными) калевками. В этом случае дверь выглядит более красиво, чем при выбранных гладких фальцах.

ПРИГОНКА И НАВЕШИВАНИЕ ПЕРЕПЛЕТОВ И ДВЕРЕЙ

Переплеты и двери изготовляют обычно немного больших размеров, чем расстояния между четвертями в коробках. Поэтому их приходится подгонять, снимая излишки древесины. Только после соответствующей подгонки переплеты, двери, форточки можно навешивать на петли, прикреплять ручки, задвижки, врезать замки и т. п.

Пригонка переплетов. Вначале измеряют расстояние между четвертями коробки и переносят эти размеры на переплет. Срезают лишнюю древесину, причем так, чтобы переплет плотно входил в четверти, и строгают срезанную часть древесины.

Рис. 78 Петли: шарнирная; б – полушарнирная

Выше отмечалось, что оконный проем закрывают или двумя створками, или створками и фрамугой. Если переплет состоит только из двух створок, их плотно сжимают притворами, переносят на него все размеры, срезают лишнюю древесину, выстругивают небольшой скос наружу по всему периметру, оставляя зазор по всем сторонам в 2 мм (на слой краски).

Переплеты с фрамугой. Сначала пригоняют фрамугу, чтобы она плотно входила в четверти коробки. Ту сторону, которой ее вставляют в четверти, состругивают немного на скос.

Крепят фрамугу к коробке четырьмя-пятью шурупами, утапливая их головки в толщу древесины. Затем пригоняют створки, как это было указано выше.

Пригонка дверей практически не отличается от пригонки рамы; на слой краски оставляют зазор в 2 – 3 мм.

Навешивание переплетов и дверей. После пригонки переплеты и двери навешивают на петли, выбираемые по размеру. Крепят петли только шурупами, которые должны плотно входить в отверстия в петлях, а шляпки должны быть заподлицо с картами.

Петли для навешивания переплетов бывают шарнирными и полушарнирными (рис. 78). Состоят из двух карт – половинок и стержня (оси). Шарнирные петли могут быть съемными, у них вынимают стержень, и глухими; полушарнирные (левые и правые) – только съемными, с закрепленным стержнем в одной карте. Более удобны в употреблении съемные петли. Для уменьшения трения между картами на стержень рекомендуется надеть латунное или бронзовое колечко. Размеры петель и шурупов, их назначение, количество шурупов для крепления петель приведены в таблице 10. Размер применяемых петель зависит прежде всего от размера двери или переплета.

Шарнирные петли можно использовать на переплетах или дверях, открывающихся в разные стороны. Левые полушарнирные петли крепят на дверях или переплетах, открывающихся в левую сторону, правые – в правую. Как различить их? Если снять карту и посмотреть на ту, в которой остался стержень со стороны раззенкованных отверстий, то, если стержень будет с правой стороны, – петля правая, с левой – левая. Дверь, навешенная на правые петли, показана на рисунке 79.

Назначение и размеры петель и шурупов

Таблица 10

Петли	Размер, мм
	петель		шурупов
	высота	ширина	толщина Х длину	кол-во, шт,
Дверные	75	30	4X30	6
	100	35	4X30	8
	125	35	5X30	8
	125	40	5X40	8
	150	45	6X50	8
Оконные	75	30	4X30	6
	100	30	4X30	8
	125	35	5X30	8
Форточные	50	18	3,5X26	6
	60	20	3,5X36	6

Петля должна находиться от угла коробки, двери или створки на расстоянии своей длины, однако только в таком месте переплета или двери, где нет шипов. Если есть шипы, то петлю прирезают ниже их не менее чем на 10 мм.

Рис. 79. Дверь, навешанная на правые петли

Рис. 80. Врезка замков:

а – замок; б – врезка; 1 – запорная планка; 2 – каток; 3 – засов

Установив соответствующую карту в нужном месте и параллельно кромке бруска (т. е. вертикально), ее обводят карандашом и из обведенного места стамеской вырезают древесину на толщину карты. Ставят карту на место, намечают шилом строго по центру отверстий места для шурупов и завертывают один-два из них. Закрепив две карты в коробке, приставляют дверь, с помощью клиньев прижимают ее к верхней четверти и положение закрепленных на коробке карт отмечают карандашом на двери. Между этими рисками поочередно помещают вторые половины петель и обводят их карандашом. Выбирают древесину, крепят вторые карты петли одним-двумя шурупами и навешивают дверь или створку, чтобы они свободно открывались. Исправив неточности, завертывают остальные шурупы.

ПРИРЕЗКА ОКОННЫХ И ДВЕРНЫХ ПРИБОРОВ

Ручки, задвижки, шпингалеты, крючки ставят просто на место и крепят шурупами. Другое дело замок. Замки крепят обычно на высоте 90 – ПО см от пола к боковому бруску открывающегося полотна двери. Более сложно поставить врезной замок (рис. 80).

Наметив место для замка, по размеру его коробки в бруске двери вырубают древесину на нужную глубину. Вставляют замок, обводят риски вокруг его планки карандашом и вырезают древесину (планка должна быть в одной плоскости с бруском двери). Намечают место для ключа и просверливают сквозное отверстие на 1 мм большее, чем отверстие. ключевины в замке. Проверив работу замка, исправляют неточности и крепят его шурупами.

Рис. 81. Ручки: а – левая; б – правая

Рис. 82. Установка наличников:

а – форма наличников; б – наличники с тумбочкой; 1 – тумбочка; 2 – наличник; 3 – петли

Запорную планку надо ставить так, чтобы засов свободно закрывался и открывался. Однако сделать это не так-то просто. Предлагаем простейший способ ее прирезки. Против засова вырубить гнездо в коробке или второй половине двери глубиной не более 10 мм, замазать его замазкой (можно пластилином, глиной, хлебным мякишем) и загладить. Закрыть дверь, прижимая ее к четвертям. Нажать ключом на засов, который оставит след на замазанном отверстии. К следу приставить запорную планку так, чтобы отверстия сошлись, и обвести вокруг нее острым шилом или карандашом. Выбрать древесину на нужную толщину, вырубить два гнезда (для засова и катка), закрепить планку шурупами и проверить работу замка. Если все будет сделано правильно, засов наверняка будет свободно закрываться и открываться.

На дверь, открывающуюся в правую сторону, надо ставить правую ручку, и наоборот (рис. 81). Если на тыльной стороне ручки есть выпуклости, древесину против них выбирают на нужную глубину. Ставят ручки так, чтобы ключевины совпали и ключ свободно вставлялся и вынимался.

ИЗГОТОВЛЕНИЕ И УСТАНОВКА НАЛИЧНИКОВ

Для украшения оконных и дверных проемов, закрытия щелей между коробкой и стеной применяют наличники наружные и внутренние. Наружные обычно более массивные и красивые. Изготовляют наличники из соснового или елового теса, но иногда из липы (особенно если на них предполагается резьба). Толщина теса – от 20 до 30 мм.

Внутренние наличники (рис. 82) обычно имеют ширину от 75 до 150 мм, но обязательно они должны быть на 20 – 50 мм шире брусков коробки. С лицевой стороны наличникам придают различную форму, выбирая калевки; с тыльной стороны они должны иметь пазы глубиной не более 5 мм, которые обеспечивают более плотное прилегание наличников к коробке и стенам.

В углах наличники соединяют «на ус», для чего их срезают под углом в 45°, применяя малку или стусло.

На оконных проемах нижние концы наличников должны вплотную примыкать к подоконной доске, а на дверных – к полу. Правда, иногда дверные наличники не доводят до самого пола на 200 – 300 мм, оставляя место для тумбочки – толстого наличника более простой формы, который при необходимости легче заменить.

К коробкам наличники крепят гвоздями со сплющенными шляпками, вбивая их через 500 – 750 мм друг от друга. Со стороны петель наличники должны отступать от края коробки на 10 – 15 мм (на толщину петли), а там, где нет петель, – на 6 – 10 мм. К дверям наличники крепят до установки плинтусов.

Наружные наличники в большинстве своем имеют различную резьбу или накладные детали. Резьба может быть рельефной и сквозной. Делают ее при помощи пилок-лобзиков, сверл разного диаметра, плоских и полукруглых стамесок и т. д., подробнее см. раздел «Наружная отделка домов».

УСТРОЙСТВО КРЫЛЬЦА И ДЕРЕВЯННОЙ ЛЕСТНИЦЫ

Перед входом в здание обычно оборудуют крыльцо (легкий навес) с лестницей, которая может быть из дерева, бетона, железобетона, металла. Составными частями их являются наклонные марши и горизонтальные площадки. Марши состоят из тетив (наклонных брусков), ступеней и перил. Ширина марша (длина ступени) колеблется от 120 до 145 см, в подвальных помещениях и чердаках составляет 80 см. Ширина тетивы зависит от размеров ступеней, толщина ее – 6 – 7 см.

Ступени состоят из двух отдельных частей – проступи (ширина ступени) и подступенка (высота ступени). Ширина проступи – 27 – 32 см, высота подступенка – 15 – 18 см. Проступи делают из одной или двух досок толщиной 40 – 60 мм, подступенок – из одной доски толщиной 20 – 25 мм. Следует помнить, что чем ниже подступенок и шире проступь, тем легче подниматься по лестнице.

Детали деревянных .лестниц крепят на гвоздях, шурупах или шипах. Поручни в помещениях можно крепить к балясинам дополнительно клеем.

При устройстве лестницы (рис. 83) необходимо прежде всего заготовить соответствующий материал. Затем роют ямки, ставят туда стулья, засыпают их землей и утрамбовывают ее. Обрезают верх стульев строго на одном уровне, делают на них запилы для шипов и выбирают часть древесины (все это можно сделать и заранее).

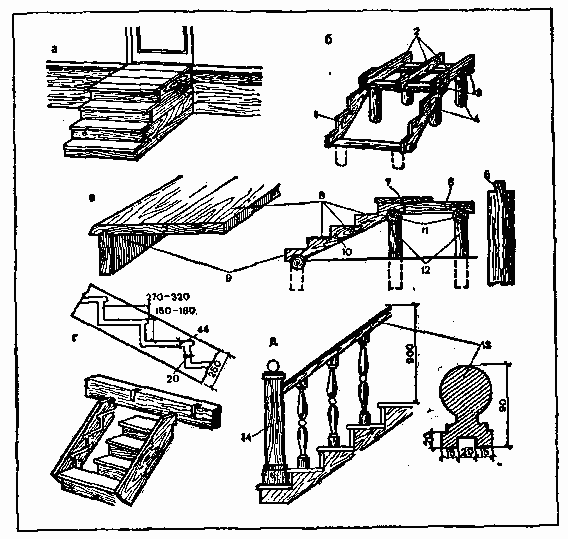

Рис. 83. Устройство крыльца:

а – общий вид; б – устройство крыльца; в – деревянные ступени; г – тетива и ее опирание на брус и д – балясник; 1, 10 – тетива; 2 – бруски; 3 – лежни; 4 – стулья; 5, 6 – брусок; 7 – настил; Я – проступи; 9 – подступенок; 11 – лежни; 12 – стулья; 13 – поручень; 14 – тумба

В лежнях (лагах) долбят .гнезда и надевают их на шипы. Чтобы выровнять неточно уложенные лаги, к ним гвоздями или врезая крепят бруски. Затем изготовляют тетиву, крепят ее к лежням, прибивают настил и ступени (рис. 83,а и б).

Доски проступи лучше всего соединять в шип, подступенок с проступью также следует скреплять шипом (рис. 83, в).

Тетивы могут быть самыми различными. Наиболее простая из них – доска с вырезанными уступами (рис. 83,6), а самая прочная и сложная в изготовлении – с врезанными в нее ступенями (рис. 83,г).

Тетивы с врезанными ступенями лучше всего собирать сразу вместе, т. е. в марш, и в собранном виде устанавливать его. .Тетивы можно крепить по-разному. Рассмотрим самый простой способ.

К площадочной балке крепят доску с соответствующими вырезами – пазами, в которые вставляют шипы тетивы (рис. 83,г). Закрепляют шипы в доске гвоздями или стальными полосами, скобами.

Сделав ступени и площадку, приступают к изготовлению ограждения (рис. 83, д). Прежде всего ставят тумбы, размечают и долбят гнезда в проступях и поручнях для балясин, в которых делают шипы. Форма балясин и поручней может быть различная. Крепить их надо так, чтобы ни тумбы, ни ограждение не качались.

С боков крыльцо и. тумбы рекомендуется обшивать досками. Чтобы предохранить крыльцо от дождя и снега, над ним устраивают козырек (крышу).

Деревянная лестница в двухэтажном доме состоит из одной или нескольких площадок и маршей. Верхняя и нижняя ступени каждого марша называются фризовыми и несколько отличаются по своей форме от остальных. Площадки могут быть этажными, которые оборудуют на уровне пола каждого этажа, и промежуточными, устраиваемыми между этажами.

Рис. 84. Построение лестницы:

а – разрез лестничной клетки; б – план лестничной клетки; в – деревянная лестница и ее детали; г – мансардные лестницы; 1 – фризовая ступень; 2 – ступень; 3 – подступенок; 4 – проступь; 5 – тетива; 6 – перила; 7 – площадка

Каждый марш состоит из балок или косоуров, поддерживающих ступени и ограждение из перил. Своими концами косоуры опираются на площадочные балки или на стены лестничной клетки.

Если делают двухмаршевую лестницу, а под площадкой имеется выход на улицу, то между площадкой и полом первого этажа должно быть расстояние не менее 2,1 м.

В строительной практике приняты определенные размеры элементов лестниц. Ступени чаще всего имеют размер 150X300 мм, т. е. высота ступени – 150, ширина – 300 мм. Эти размеры позволяют устроить уклон марша в соотношении 1:2. Ширина лестницы должна быть не менее 1200 мм, ширина площадок – не менее ширины марша. Количество ступеней в одном марше колеблется от 5 до 18.

Чтобы правильно определить необходимое количество ступеней, следует прежде всего построить лестничную клетку графически – на листе бумаги строго по масштабу или в натуре на стене.

Рассмотрим это на следующем примере. В двухэтажном доме предусмотрена лестничная клетка длиной 5900 мм, шириной – 3000, высотой от уровня пола первого этажа до уровня пола второго этажа – 3300 и расстоянием между маршами 100 мм (рис. 84).

Расчет лестницы. При высоте 3300 мм лестница должна быть двухмаршевой. Ширину марша определяют так. Из ширины лестничной клетки (3000 мм) вычитают промежуток между маршами, равный 100 мм, и делят остаток на 2; получают (3000 – 100): 2= 1450 мм. Высота каждого марша будет равна высоте этажа (3300 мм), деленного на 2, т. е. 3300:2=1650 мм.

Размер ступеней принимают равным 150X300 мм (150 мм – высота). Количество подступенков в каждом марше определяют делением высоты марша на высоту подступенка, т. е. 1650: 150 мм=11 шт.

Проступь верхней ступени каждого марша совпадает с поверхностью площадки, а это значит, что проступей будет на одну меньше, т. е. 10. Поэтому каждый марш будет состоять из 11 подступенков и 10 проступей.

Зная ширину проступи (300 мм) и количество ступеней (10), можно определить горизонтальную проекцию марша, его длину или, как говорят, заложение марша; для этого ширину проступи умножают на количество ступеней: 300X10=3000 мм. Ширина каждой площадки предусматривается равной ширине марша, т. е. 1450 мм.

По выполненному чертежу лестницы на стенах размечают площадки, тетиву и ступени. Внизу стены отмеряют ширину площадок (по 1450 мм), а от них – ширину проступи (по 300 мм).

По полученным отметкам при помощи отвеса и намеленного шнура проводят строго вертикальные линии. Затем на уровне пола первого этажа проводят горизонтальную линию, от нее отмеряют 150 мм и проводят вторую горизонтальную линию, определяя проступь второй ступени, и т. д. Последняя, 11-я, проступь должна находиться на одном уровне с -полом площадки.

По разбивке изготовляют фанерный или дощатый шаблон; с помощью которого размечают тетиву: находят положение балок под площадку и бруска (лаги), укладываемого на уровне пола первого этажа. На эти балки и брусок будет опираться тетива лестничной клетки.

Если балки лестничных площадок будут опираться на рубленые стены, надо предусмотреть, чтобы после осадки стен площадки остались на одном уровне с чистыми полами. Поэтому гнезда в стенах делают выше, чем высота балок, на 100 мм, а под балки ставят стойки. После осадки стойки убирают, а балки закрепляют.

Лестницы можно делать с забежными ступенями, т. е. винтовыми.

Пространство под лестничными клетками используют под кладовые. По такому же принципу строят лестницы и из бетона.

Следует помнить, что бетонные или железобетонные лестницы делают в каменных, кирпичных, бетонных и тому подобных зданиях или специально устроенных из таких материалов стенок для лестничной клетки.

Эти лестницы могут быть монолитными или сборными. Для первых делают опалубку, для вторых – форму. Опалубка должна быть установлена прочно, чтобы под тяжестью бетона не могла дать осадку или разрушиться.

Чтобы изделия были чистыми, рекомендуется опалубку и формы с рабочей стороны делать строгаными, а доски – плотно прилегающими друг к другу. Это предотвратит вытекание через щели цементного молока.

Перед заливкой формы и опалубку надо хорошо полить водой. От воды доски расширяются, уплотняются, цементное молоко не проливается, и доски не впитывают из бетона влагу, которая нужна для лучшего твердения последнего.

Чтобы придать бетону высокую прочность, в него вставляют прутки стальной арматуры, получая железобетон. Изделия из железобетона прочнее, легче и меньше по своим габаритным размерам.

Лестницы могут быть полностью бетонные или же комбинированные; балки и тетивы бетонные или железобетонные, ступени и настил – деревянные. Для крепления дерева к бетону в изделия надо вставлять во время бетонирования деревянные пробки-чурочки, располагая их в соответствующих местах, в которые затем вбивают гвозди.
