Циклов экономических теории

Ци'клов экономи'ческих тео'рии, важнейший раздел современной буржуазной политической экономии, анализирующий механизм циклической неустойчивости капиталистической экономики. До 30-х гг. Ц. э. т. развивались на периферии буржуазной политэкономии, т. к. в ней господствующее положение занимала неоклассическая школа с её постулатами общего экономического равновесия и автоматического приспособления капиталистической экономики к любым нарушениям спроса и предложения. Неоклассическая школа рассматривала кризисы как случайное, быстро проходящее явление. Господство неоклассической школы обусловило в значительной мере и тот факт, что первые буржуазные Ц. э. т. возникали как экзогенные концепции, объясняющие циклические колебания на основе воздействия внешних для экономической системы факторов. Яркий пример – концепция У. Джевонса , связывавшая экономический цикл с перемещением солнечных пятен. Согласно последней, цикл солнечной активности вызывает колебания урожайности, порождающие в свою очередь промышленный и торговый цикл.

  Наиболее ранняя Ц. э. т. – концепция недопотребления, объяснявшая экономические кризисы бедностью трудящихся масс. Один из её авторов Т. Мальтус использовал эту концепцию для оправдания непроизводительного потребления паразитических классов и государства. Мелкобуржуазные критики капитализма (Ж. Сисмонди , Дж. А. Гобсон ), напротив, опирались на эту концепцию для защиты интересов рабочего класса и крестьянства. Различие акцентов в толковании проблемы недопотребления, обусловленное разными идеологическими позициями её сторонников, проявляется ныне в различиях между концепцией цикла ортодоксальных и левых кейнсианцев.

  В конце 19 – начале 20 вв. развивалась кредитно-денежная концепция цикла, согласно которой кризисы – результат нарушений в области денежного спроса и предложения (Р. Хоутри, И. Фишер ). В начале 20 в. возникли первые эндогенные концепции, объясняющие циклические колебания – вопреки неоклассическим постулатам – внутренней неустойчивостью самой экономической системы. В этот период вышли работы ряда крупных экономистов, заложивших основы концепции перенакопления капитала (М. И. Туган-Барановский , А. Шпитхоф, Г. Кассель ). Эти экономисты обратили главное внимание на особенности накопления основного капитала, которые, по их мнению, и лежали в основе экономического цикла. Специфику взаимодействия между производством предметов потребления и накоплением основного капитала, обусловленную длительностью «периода вызревания» основных фондов (т. е. периода их строительства и ввода в действие) и длительностью их функционирования, впервые анализировал А. Афтальон . Эта специфика, по мнению Афтальона, обусловливала тот факт, что небольшие изменения потребительского спроса могли вызвать значительные колебания чистых инвестиций . Это явление получило название принципа акселерации. Др. версию перенакопления выдвинул И. Шумпетер , связав это явление с техническим прогрессом. Он считал, что экономический рост представляет собой циклический процесс, обусловленный скачкообразным характером осуществления нововведений.

  В этот же период были опубликованы работы К. Викселля с анализом кумулятивных (т. е. самоусиливающихся) процессов, представляющих важную составную часть механизма цикла. Викселль рассматривал эти процессы на основе расхождения между нормой прибыли на инвестиции, какой она должна была бы быть в результате технологических и др. реальных изменений в условиях производства, и рыночной нормой процента.

  В 30-е гг., с выходом в свет работы Дж. М. Кейнса «Общая теория занятости, процента и денег» (рус. пер., М., 1948), началось развитие кейнсианской теории цикла. Последняя не только соединила в себе ряд предшествующих концепций, но и оказалась в центре новой макроэкономической теории, призванной объяснить механизм капиталистического хозяйствования в целом, причины его отклонений от состояния равновесия, а также дать рецепты для государственного вмешательства в процесс воспроизводства. Развитие кейнсианской теории цикла связано с именами Р. Харрода , П. Сэмюэлсона , Дж. Хикса , А. Хансена . Эта теория рассматривает цикл как результат взаимодействия между движением национального дохода , потребления и накопления. Согласно этой концепции, циклический процесс формируется динамикой эффективного спроса, определяемой, в свою очередь, функциями потребления и капиталовложений. Взаимодействие между потреблением, накоплением и уровнем национального дохода она рассматривает в плане устойчивых связей, характеризующихся коэффициентами мультипликатора (зависимость прироста национального дохода от прироста капиталовложений) и акселератора (зависимость капиталовложений от прироста национального дохода). Кейнсианская концепция дала стимулы для построения ряда математических моделей цикла, способствовавших уточнению отдельных её категорий и выявивших в конечном счёте многие слабые места этой концепции. Кейнсианская теория цикла – основа государственно-монополистической антициклической политики, рассчитанной на расширение совокупного спроса в периоды кризисных спадов и его ограничение в фазах подъёма и повышения цен. Главные инструменты регулирования в соответствии с этой теорией – бюджетная и кредитно-денежная политика. Кейнсианское антициклическое регулирование, вылившееся на практике в безудержный рост бюджетных дефицитов, не устранило внутренних причин циклического развития капиталистической экономики. Способствуя некоторому смягчению глубины кризисных спадов производства, оно оказалось чреватым серьёзными инфляционными последствиями, стимулируя чрезмерный рост денежного предложения.

  В конце 60-х и особенно в 70-х гг. под влиянием резкого усиления темпов инфляции и провала традиционных методов антикризисного регулирования в условиях, когда экономический спад и рост цен развивались одновременно, в буржуазной политэкономии резко усилилась критика кейнсианской теории цикла и основанной на ней политики антициклического регулирования. Кейнсианской теории противопоставляется монетарная теория цикла (М. Фридмен ), согласно которой главную роль в динамике национального дохода и цикла играет нестабильность денежного предложения, причём виновником этой нестабильности является само государство. Главный параметр стабилизационной политики, согласно монетарной теории, – объём денежного предложения. Экономическую политику монетаристы предлагают переориентировать с кейнсианских рецептов антициклического регулирования, сопровождающегося резкими колебаниями денежной массы, на строгое регулирование последней в обращении, предусматривающее рост её на 3—4% в год.

  Одновременно происходит и модернизация кейнсианской теории цикла. Ряд сторонников кейнсианства , выступив с резкой критикой «ортодоксальной» кейнсианской концепции, предложили несколько подновленную её трактовку (А. Лейнхувид – Швеция; Р. Клауэр – США). Цель этой трактовки состоит в том, чтобы усилить внимание к денежным аспектам капиталистической экономики, а также к факторам неопределённости и несовершенной информации, определяющим её анархическую природу.

  Несмотря на разнообразие буржуазных Ц. э. т., их объединяет одна общая черта: все они рассматривают поверхностные явления капиталистического воспроизводства, обходят главную причину экономического цикла – противоречие между общественным характером производства и частной формой присвоения его результатов, стихийность развития капиталистической экономики.

  Лит.: Хансен Э., Экономические циклы и национальный доход, пер. с англ., М., 1959; Хаберлер Г., Процветание и депрессия, пер. с англ., М., 1960; Блюмин И. Г., Критика буржуазной политической экономии, т. 3, М., 1962; Самуэльсон П., Экономика, [пер. с англ.], М., 1964; Шляпентох В. Э., Эконометрика и проблемы экономического роста, М., 1966; Селигмен Б., Основные течения современной экономической мысли, пер. с англ., М., 1968; Осадчая И. М., Современное кейнсианство, М., 1971; Альтер Л. Б., Критика современной буржуазной политической экономии, М., 1972.

  И. М. Осадчая.

Циклогексан

Циклогекса'н, гексаметилен, гексагидробензол, насыщенный углеводород алициклического ряда (циклоалкан ); бесцветная, с характерным запахом жидкость, t_пл 6,55 °С, t_кип 80,74, плотность 0,778 г/см³ (20 °C); нерастворим в воде, смешивается с эфиром, ацетоном, бензолом.

Для Ц. возможны две конформации: «ванна» и «кресло»; при обычных температурах преобладает вторая форма (см. Конформационный анализ ). Ц. содержится практически во всех нефтях, однако в небольших количествах, поэтому в промышленности его получают главным образом каталитическим гидрированием бензола. Применяют как сырьё для получения циклогексанола и циклогексанона (окислением кислородом), нитроциклогексана (действием 30%-ной азотной кислоты или двуокиси азота), циклогексаноноксима (нитрозированием с помощью NOCI) – полупродуктов в производстве капролактама , а также адипиновой кислоты (каталитическим окислением); последние два продукта используют для получения полиамидов . См. также Поликапроамид , Полигексаметиленадипинамид , Полиамидные волокна .

Циклогексанол

Циклогексано'л, алициклический спирт; бесцветные кристаллы со слабым запахом камфоры, t_пл 25,15 °С, t_кип 161,1 °C, плотность 0,942 г/см³ (30 °С).

Растворим в воде (4—5% при 20°С), смешивается с большинством органических растворителей, растворяет многие масла, воски и полимеры. Ц. образует все характерные для спиртов производные (алкоголяты, сложные эфиры и др.); каталитическое окисление его кислородом воздуха приводит к циклогексанону , а в более жёстких условиях – к адипиновой кислоте . Ц. легко дегидратируется с образованием циклогексана C₆ H₁₀ . Получают Ц. гидрированием фенола, окислением циклогексана (в этом случае обычно в смеси с циклогексаноном) и др. способами; применяют как полупродукт в производстве капролактама , из полимера которого изготовляют полиамидное волокно, и как растворитель.

Циклогексанон

Циклогексано'н, пимелинкетон, алициклический кетон; бесцветная жидкость с резким, напоминающим ацетон запахом; t_пл — 40,2 °С, t_кип 155,6 °С, плотность 0,946 г/см³ (20 °C).

Растворяется в воде (~7% при 20 °С), смешивается с большинством органических растворителей, растворяет нитроцеллюлозу, ацетаты целлюлозы, жиры, воски, многие природные смолы, поливинилхлорид и др.; обладает всеми характерными для кетонов химическими свойствами. В промышленности Ц. получают каталитическим окислением циклогексана (обычно образуется смесь с циклогексанолом) и каталитическим окислением циклогексанола; применяют главным образом как полупродукт для получения капролактама и адипиновой кислоты – сырья в производстве полиамидов — и как растворитель.

Циклогенез

Циклогене'з, процесс возникновения и развития циклона . Процесс возникновения и развития антициклона называется антициклогенезом.

Циклограмма

Циклогра'мма, цикловая диаграмма, графическое изображение циклического процесса (термодинамического, технологического и др.). Ц. строится на основании опытных или расчётных данных и используется для определения или уточнения элементов цикла. Широко применяется при конструировании исполнительных органов машин-автоматов.

Циклография

Циклогра'фия (от цикла ... и ...графия ), метод изучения движений человека путём последовательного фотографирования (до сотен раз в секунду) меток или лампочек, укрепленных на движущихся частях тела. Впервые фотографирование фаз движения было предложено в 80-х гг. 19 в. французским учёным Э. Мареем. Н. А. Бернштейн в 20-х гг. 20 в. усовершенствовал и модифицировал Ц., например он предложил кимоциклографию – съёмку на передвигающуюся плёнку. На основе анализа циклограмм – циклограмметрии – для ряда движений были получены данные о траектории отдельных точек тела, о скоростях и ускорениях движущихся частей тела, что дало возможность вычислить величины сил, обусловливающих данное движение. Эти сведения легли в основу современных представлений о принципах управления движениями человека, использованы при изучении спортивных движений, двигательных нарушений и др. К Ц. близок метод киносъёмки движений с последующей обработкой кадров наподобие циклограмм. См. также Электромиография .

  Лит.: Бернштейн Н. А., Очерки по физиологии движений и физиологии активности, М., 1966.

  Р. С. Персон.

Циклоида

Цикло'ида (от греч. kykloeides – кругообразный, круглый), плоская кривая. См. Линия .

Циклоидальный маятник

Циклоида'льный ма'ятник, математический маятник , который, совершая под действием силы тяжести колебания, описывает дугу циклоиды (см. в ст. Линия ) с вертикальной осью и выпуклостью, обращенной вниз. Ц. м. можно осуществить, подвесив грузик В на нити длиной 4а и заставив нить огибать при колебаниях циклоидальные шаблоны (на рис . заштрихованы), у которых радиус производящего круга равен а. Тогда груз В будет описывать такую же циклоиду, т. е. будет Ц. м. Период колебаний Ц. м. около положения равновесия (наинизшей точки циклоиды) не зависит от размахов колебаний и определяется формулой Т = 2p(4а /g )^1/2 , где g – ускорение силы тяжести. Т. о., колебания Ц. м. строго изохронны, в то время как для других маятников это свойство имеет место лишь приближённо при малых колебаниях.

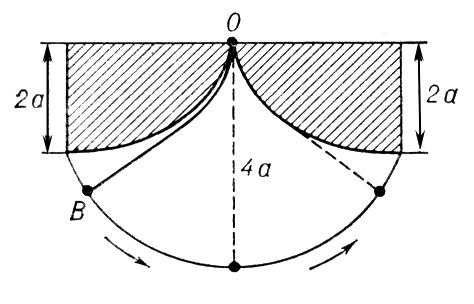

К ст. Циклоидальный маятник.

Циклоидная чешуя

Цикло'идная чешуя', чешуя костистых рыб (лососеобразных, сельдеобразных, карпообразных и др.), характеризующаяся гладким закруглённым задним краем. Каждая из чешуй лежит в глубоком кармане соединительнотканного слоя кожи, черепицеобразно налегая на последующую, и состоит из двух слоев бесклеточной костной ткани: гомогенного крышечного и волокнистого базального. Крышечный слой нарастает по периферии концентрическими полосками – склеритами, периодичность в образовании которых позволяет определять по годичным кольцам возраст и темп роста рыбы. От центра Ц. ч. отходят радиальные питательные канальцы, которые у костноязычных рыб образуют сложную ячеистую структуру.

Циклоидное зацепление

Цикло'идное зацепле'ние, образуется зубчатыми колёсами, профили зубьев которых очерчены по эпициклоиде и гипоциклоиде (см. в ст. Линия ). Эпициклоида и гипоциклоида являются траекториями точек внешней и внутренней вспомогательных окружностей, катящихся без скольжения по неподвижной начальной окружности. Начальная окружность делит профиль зуба колеса на головку и ножку, причём головка очерчена по эпициклоиде, а ножка – по гипоциклоиде. Геометрическим местом контакта профилей – линией зацепления LPL (см. рис. ) – являются дуги вспомогательных окружностей, ограниченные окружностями вершин зубьев зубчатых колёс. При правильном зацеплении выпуклый эпициклоидный профиль головки зуба одного колеса на линии зацепления контактирует с вогнутым гипоциклоидным профилем ножки зуба др. колеса, в отличие от эвольвентного зацепления , при котором и головка, и ножка выпуклые. Такая особенность Ц. з. создаёт более благоприятное распределение давления в месте контакта зубьев и обеспечивает меньший по сравнению с эвольвентным зацеплением износ (основное достоинство Ц. з.). Ц. з. чувствительно к изменению межосевого расстояния O₁ O₂ . При его изменении могут вступить в зацепление только эпициклоидные или только гипоциклоидные участки профилей зубьев колёс. Если у зацепляющихся колёс диаметры вспомогательных окружностей равны радиусам начальных окружностей, то гипоциклоида вырождается в прямую линию (такие зубчатые колёса находят применение в часовых механизмах). По эпициклоиде выполняются профили колёс Рута, используемые, например, в винтовых компрессорах. Разновидностью Ц. з. является цевочное, в котором зубья одного из колёс заменены цевками – цилиндрами с геометрическими осями, параллельными геометрической оси колеса (см. Цевочный механизм ). Каждое из двух зацепляющихся колёс зубчатой передачи с Ц. з. при изготовлении нарезается своим зуборезным инструментом, вследствие чего оно существенно менее технологично, чем эвольвентное. Передачи с Ц. з. обладают меньшей несущей способностью, чем эвольвентные, и, за исключением указанных примеров, не находят применения в технике.

  Лит.: Литвин Ф. Л., Теория зубчатых зацеплении, 2 изд., М., 1968.

  Э. Б. Булгаков.

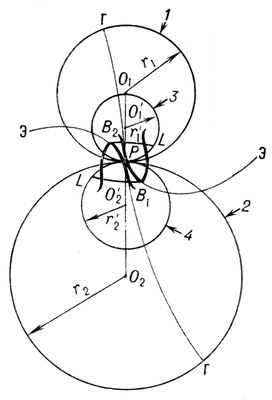

Циклоидное зацепление: 1, 2 – начальные окружности колес с радиусами r₁ и r₂ ; 3, 4 – вспомогательные окружности колёс с радиусами r’₁ и r’₂ ; ЭЭ – эпициклоида; ГГ – гипоциклоида; LPL – линия зацепления; В₁ Р и В₂ Р – участки профилей головки зубьев.

Цикломорфоз

Цикломорфо'з (от цикло... и греч. morphe – форма, вид), смена отличающихся друг от друга последовательных поколений особей одного вида в связи с сезонными различиями в условиях жизни. Ц. изучен главным образом на примере сезонных изменений партеногенетических поколений коловраток, по отношению к которым в основном и применяется этот термин.

Циклон (в промышленности)

Цикло'н в промышленности, аппарат для очистки воздуха (газа) от взвешенных в нём твёрдых частиц (капель) под действием центробежной силы (рис. ). Запылённый газовый поток обычно вводится со значительной скоростью в верхнюю часть корпуса Ц. через патрубок, расположенный по касательной или по спирали к окружности цилиндрической поверхности Ц.; в результате газ приобретает вращательное движение и движется по спирали сверху вниз, образуя внешний вихрь. При этом под действием центробежной силы инерции взвешенные частицы отбрасываются к стенкам Ц., опускаются вместе с газом в низ корпуса Ц. и затем выносятся через пылеотводящий патрубок. Очищенный от пыли газ поднимается кверху через выходную трубу, образуя внутренний вихрь, и выходит наружу. Получили распространение также Ц. с осевым вводом газа, в которых вращательное движение газовому потоку придаётся с помощью т. н. направляющего аппарата, выполненного в виде винтообразных лопастей (винта) или розетки с наклонными лопатками.

  Степень очистки газа от пыли в Ц. зависит от геометрических размеров и формы аппарата, свойств пыли, скорости потока газа и т.д. Улавливание частиц в Ц. улучшается с повышением скорости газового потока (наиболее эффективные скорости находятся в интервале 20—25 м/сек ), а также с уменьшением диаметра Ц. Поэтому для получения высокого кпд при большом количестве очищаемого газа применяют несколько параллельно установленных Ц. В Ц. наиболее совершенных конструкций можно достаточно полно улавливать частицы размером 5 мкм и более. См. также Гидроциклон .

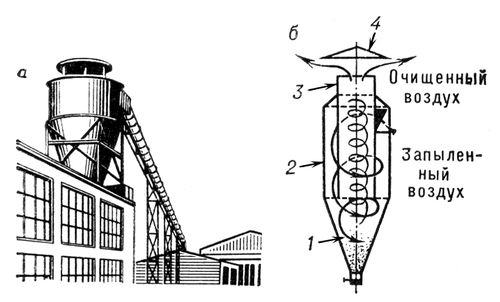

Циклон: а – общий вид; б – схема;  1 – коническая часть корпуса; 2 – цилиндрическая часть корпуса, образующая кольцевое пространство; 3 – выходная труба; 4 – металлический зонт.

Циклон (географич.)

Цикло'н (от греч. kyklon – кружащийся, вращающийся), атмосферное возмущение с пониженным давлением в центре и вихревым движением воздуха. Различают Ц. внетропические и тропические. Последние обладают особыми свойствами и возникают гораздо реже (см. Циклон тропический ).

  Минимальное атмосферное давление в Ц. приходится на центр Ц. (рис. 1 ); к периферии оно растет, т. е. горизонтальные барические градиенты направлены снаружи Ц. внутрь. В хорошо развитом Ц. давление в центре на уровне моря может понижаться до 950—960 мбар (1 бар = 10⁵ н/м² ), а в отдельных случаях до 930—920 мбар (при среднем давлении на уровне моря около 1012 мбар ). Замкнутые изобары (линии равного давления) неправильной, но в общем овальной формы ограничивают область пониженного давления (барическую депрессию) поперечником от нескольких сотен км до 2—3 тысяч км. В этой области воздух находится в вихревом движении. В свободной атмосфере, выше пограничного слоя атмосферы (около 1000 м ) он движется приблизительно по изобарам, отклоняясь от барического градиента на угол, близкий к прямому, вправо в Северном полушарии и влево в Южном (вследствие влияния отклоняющей силы Кориолиса и центробежной силы, возникающей при движении по криволинейным траекториям). В пограничном слое ветер вследствие силы трения более или менее значительно (в зависимости от высоты) отклоняется от изобар в сторону барического градиента. У земной поверхности ветер образует с барическим градиентом угол порядка 60°, т. е. к вращательному движению воздуха присоединяется течение воздуха вовнутрь Ц. (рис. 1 ). Линии тока принимают форму спиралей, сходящихся к центру Ц. Скорости ветра в Ц. сильнее, чем в смежных областях атмосферы; иногда они достигают более 20 м/сек (шторм) и даже более 30 м/сек (ураган).

  В связи с восходящими составляющими движения воздуха, особенно вблизи фронтов атмосферных , в Ц. преобладает облачная погода. Основная часть атмосферных осадков во внетропических широтах выпадает именно в Ц. Вследствие вихревого движения воздуха в область Ц. втягиваются различные по температуре воздушные массы из разных широт Земли. С этим связана температурная асимметрия Ц.: в разных его секторах температуры воздуха различны. Это относится в особенности к подвижным циклонам, возникающим на главных фронтах тропосферы (арктических, антарктических, полярных). Наблюдаются, однако, слабые («размытые») Ц. над тёплыми участками земной поверхности (пустыни, внутренние моря) – т. н. термические депрессии – малоподвижные, с достаточно равномерным распределением температуры.

  С высотой изобары Ц. постепенно теряют замкнутую форму. Это происходит по-разному, в зависимости от стадии развития Ц. и от распределения температуры в нём. В начальной стадии развития подвижной (фронтальный) Ц. охватывает лишь нижнюю часть тропосферы. В стадии наибольшего развития Ц. может распространяться на всю высоту тропосферы и даже простираться в нижнюю стратосферу. Термические депрессии всегда ограничиваются нижней тропосферой.

  Подвижные Ц. перемещаются в атмосфере в общем с З. на В. В каждом отдельном случае направление перемещения определяется направлением общего переноса воздуха в верхней тропосфере. Противоположные (с В. на З.) перемещения редки. Средние скорости перемещения Ц. порядка 30—45 км/ч, но встречаются Ц., которые движутся быстрее (до 100 км/ч ), особенно в начальных стадиях развития; в заключительной стадии Ц. могут подолгу не менять положения. Перемещение Ц. через какой-либо район вызывает резкие и значительные местные (локальные) изменения не только атмосферного давления и ветра, но также температуры и влажности воздуха, облачности, осадков.

  Подвижные Ц. развиваются обычно на ранее возникших главных фронтах тропосферы, как волновые возмущения при переносе воздуха по обе стороны фронта (рис. 2, 2). Неустойчивые фронтальные волны растут и превращаются в циклонические вихри. Перемещаясь вдоль фронта (обычно вытянутого по широте), Ц., в свою очередь, деформирует его, создавая меридиональные составляющие ветра и тем способствуя переносу тёплого воздуха в передней (восточной) части Ц. к высоким широтам и холодного воздуха в тыловой (западной) части Ц. – к низким широтам. В южной части Ц. в нижних слоях создаётся т. н. тёплый сектор, ограниченный тёплым и холодным фронтами (стадия молодого Ц. – рис. 2 , 3). В последующем, при смыкании холодного и тёплого фронтов (окклюзия Ц.), тёплый воздух оттесняется холодным воздухом от земной поверхности в высокие слои, тёплый сектор ликвидируется, и в Ц. устанавливается более равномерное распределение температуры (стадия окклюдированного Ц. – рис. 2 , 4). Запас энергии, способной превратиться в кинетическую, в Ц. иссякает; Ц. затухает или объединяется с другим Ц.

  На главном фронте обычно развивается серия (семейство) Ц., состоящая из нескольких Ц., перемещающихся один за другим. В конце развития серии отдельные ещё не затухшие Ц., объединяясь, образуют обширный, малоподвижный, глубокий и высокий центральный Ц., состоящий из холодного воздуха во всей своей толще. Постепенно и он затухает. Одновременно с образованием Ц. возникают между ними промежуточные антициклоны с высоким давлением в центре. Весь процесс эволюции отдельного Ц. занимает несколько дней; серия Ц. и центральный Ц. могут существовать одну-две недели. В каждом полушарии в каждый момент можно обнаружить несколько главных фронтов и связанных с ними серий Ц.; общее число Ц. за год составляет много сотен над каждым полушарием.

  Есть определенные широты и области, в которых образование главных фронтов и фронтальных возмущении происходит относительно регулярно (см. Фронты климатологические ). В результате существуют определенные географические закономерности в повторяемости возникновения и перемещения Ц. и антициклонов и их серий, т. е. в т. н. циклонической деятельности. Однако влияния суши и моря, топографии, орографии и др. географических факторов на образование и перемещение Ц. и антициклонов и их взаимодействие делают общую картину циклонической деятельности очень сложной и быстро меняющейся. Циклоническая деятельность приводит к междуширотному обмену воздухом, количеством движения, тепла, влаги, что делает её важнейшим фактором в общей циркуляции атмосферы .

  Лит.: Пальмен Э., Ньютон Ч., Циркуляционные системы атмосферы, пер. с англ., Л., 1973; Петерсен С., Анализ и прогноз погоды, пер. с англ., Л., 1961; Хромов С. П., Основы синоптической метеорологии, Л., 1948; Зверев А. С., Синоптическая метеорология и основы предвычисления погоды, Л., 1968; Погосян Х. П., Циклоны, Л., 1976.

  С. П. Хромов.

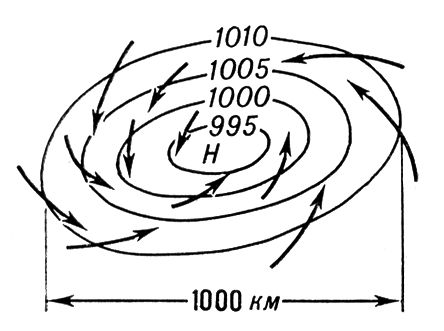

Рис. 1. Схема циклона в Северном полушарии: линии – приземные изобары, стрелки – направление ветра. Н – центр циклона.

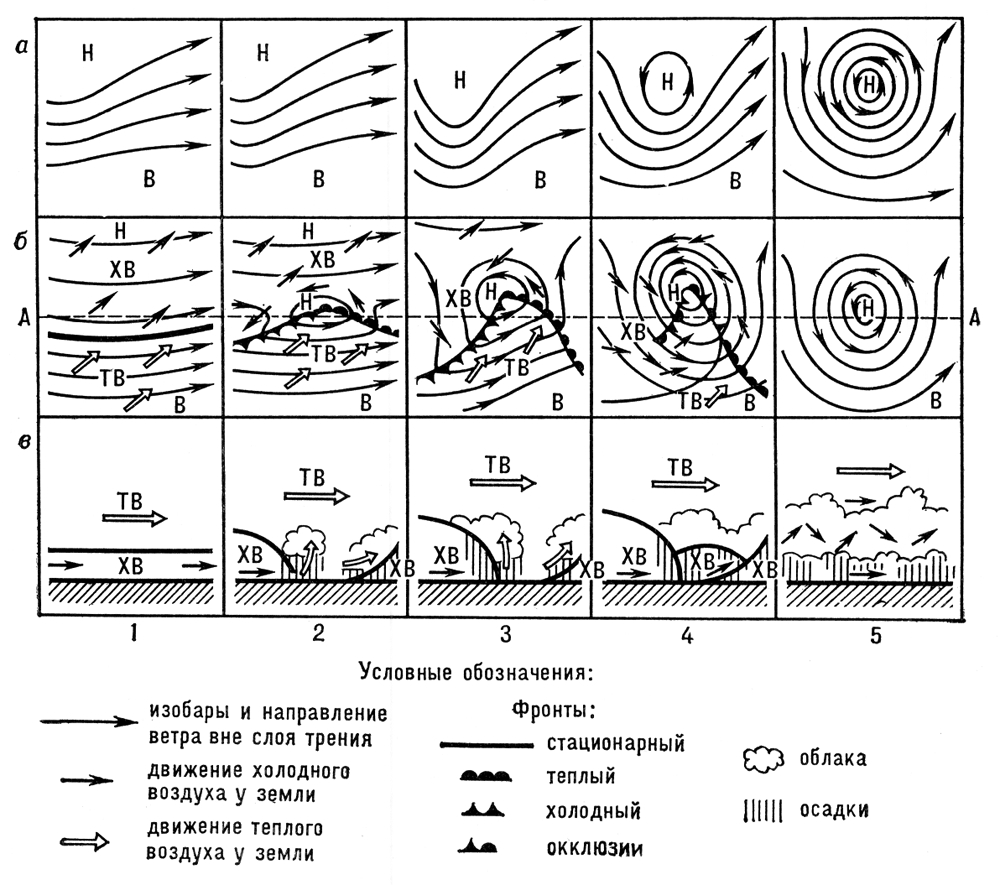

Рис. 2. Схема развития циклона: а – распределение давления и воздушных течений в средней тропосфере (на выс 4—6 км); б – распределение давления, ветров и воздушных масс вблизи земной поверхности; в – вертикальный разрез по линии А – А. 1 – до возникновения циклона (на вертикальном разрезе, параллельномлинии фронта, холодный воздух течет под тёплым); 2 – циклон в стадии волны; 3 – молодой циклон; 4 – циклон в стадии окклюзии; 5 – старый, термически симметричный циклон. Н – низкое давление; В – высокое давление; ТВ – тёплый воздух; ХВ – холодный воздух.

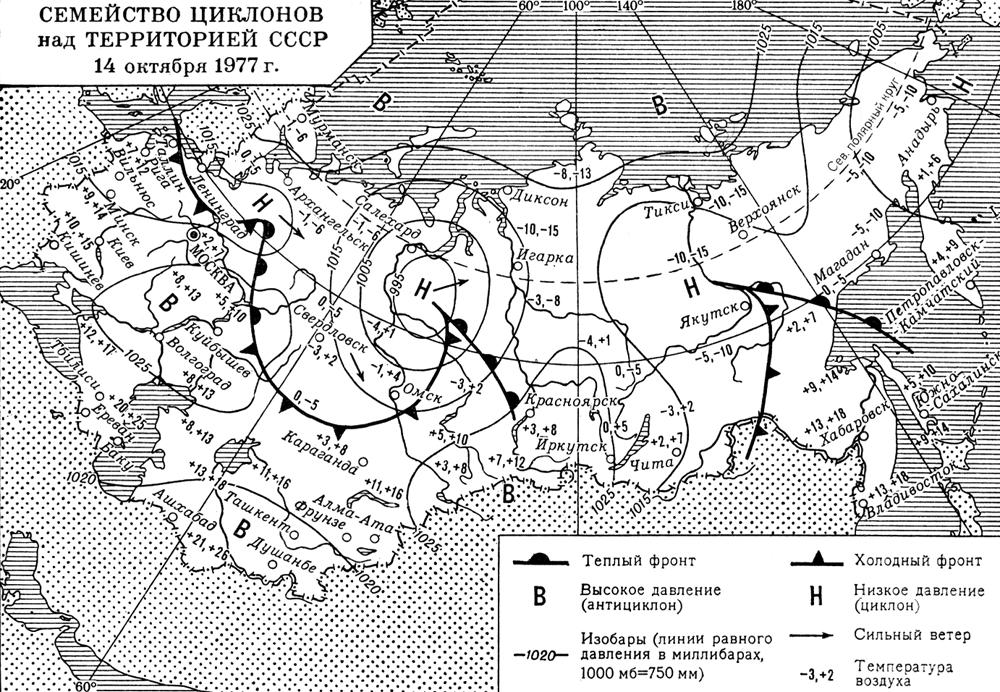

Семейство циклонов над территорией СССР. 14 октября 1977 г.
