Цифровое измерительное устройство

Цифрово'е измери'тельное устро'йство, средство измерений, в котором значение измеряемой физической величины автоматически представляется в виде числа, индицируемого на цифровом отсчётном устройстве, или в виде совокупности дискретных сигналов – кода. Ц. и. у. подразделяют на цифровые измерительные приборы и цифровые измерительные преобразователи . Цифровые измерительные приборы являются автономными устройствами, в которых значение измеряемой величины автоматически представляется в виде числа на цифровом отсчётном устройстве (ЦОУ); цифровые измерительные преобразователи не имеют ЦОУ, а результаты измерений преобразуются в цифровой код для последующей передачи и обработки в измерительно-информационных системах. Наибольшее распространение получили Ц. и. у. для измерения электрических величин (силы тока, напряжения, частоты и др.); те же Ц. и. у. используют для измерения неэлектрических величин (давления, температуры, скорости, усилия и др.), предварительно преобразовав их в электрические.

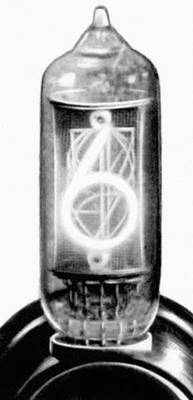

  Действие Ц. и. у. основано на дискретизации (квантовании по уровню) и кодировании значения измеряемой физической величины. Кодированный сигнал выводится либо на ЦОУ, либо на аппаратуру передачи и обработки данных. В ЦОУ кодированный результат измерения преобразуется в число, выражаемое цифрами, обычно в общепринятой десятичной системе счисления. Наиболее распространены ЦОУ с 2—9 цифрами (разрядами). В цифровых измерительных приборах используют ЦОУ электрические, электронные, газоразрядные и на жидких кристаллах. В группу электрических ЦОУ входят световые табло, проекционные и мозаичные ЦОУ, многоэлементные цифровые лампы и электролюминесцентные ячейки. К газоразрядным и электроннолучевым ЦОУ относят цифровые индикаторные лампы , декатроны , трохотроны и знаковые электроннолучевые трубки. Наибольшее распространение получили ЦОУ на газоразрядных лампах благодаря простому устройству, высокой надёжности и низкой стоимости.

  Конструкция Ц. и. у., их точность и область применения зависят от принципа, положенного в основу преобразования измеряемой величины в код; распространены главным образом следующие основные принципы построения Ц. и. у.: считывания, последовательного счёта, поразрядного уравновешивания.

  Принцип считывания (одного отсчёта) состоит в том, что в «памяти» кодирующего устройства Ц. и. у. имеется набор всех возможных для данного Ц. и. у. кодов; тот или иной код считывается в зависимости от значения измеряемой величины. Обычно этот принцип используют в Ц. и. у. механических перемещений.

  Например, в Ц. и. у. для измерения угла поворота вала в качестве кодирующего устройства обычно используют кодирующий диск (или барабан), укрепляемый на валу. Измеряемый угол регистрируется по кодирующему диску считывающим устройством, а результат считывания в виде кодированного сигнала подаётся на ЦОУ.

  В Ц. и. у., основанном на принципе последовательного счёта, измеряемая величина сравнивается с др. однородной величиной, получаемой в результате сложения одинаковых приращений, число которых при равенстве сравниваемых величин (с погрешностью до единичного приращения) принимается за числовое значение измеряемой величины.

  Такие Ц. и. у. применяются преимущественно для измерения интервалов времени, частоты и др. физических величин с промежуточным преобразованием их в интервал времени. На рис. 1 показана схема такого Ц. и. у. Измеряемый интервал времени Т_х ограничивается моментами появления двух электрических импульсов – «начало» и «конец». По этим импульсам формирователь вырабатывает строб-импульс длительностью Т_х , который поступает на один из входов совпадений схемы ; на др. её вход подаются импульсы с высокой частотой повторения f _, вырабатываемые генератором опорных импульсов. Число импульсов n_y на выходе схемы совпадений, подсчитанное счётчиком, равно n_y = S[f (T_x ]. При n_y /f₀ << T_x число n_x можно принять за значение измеряемого интервала. Счётчик опорных импульсов вырабатывает также код, соответствующий числовому значению интервала Т_х .

  Принцип поразрядного уравновешивания (сравнения и вычитания) предусматривает сравнение измеряемой величины с др. однородной величиной, получаемой в результате суммирования различных по величине приращений, всегда одних и тех же для данного Ц. и. у. Сумма приращений компенсирующей величины (с погрешностью до наименьшего приращения) принимается за числовое значение измеряемой величины (так же, например, как при взвешивании на обычных рычажных весах массу тела определяют по номиналам масс уравновешивающих его гирь). Принцип поразрядного уравновешивания используется главным образом в Ц. и. у. для измерения электрических величин (напряжения и силы постоянного тока, сопротивления и др.), а также некоторых неэлектрических величин, предварительно преобразованных в электрические. На рис. 2 показана схема цифрового вольтметра постоянного тока. Измеряемое напряжение U_x поступает на один из входов сравнивающего устройства; на др. его вход подаётся компенсирующее напряжение U_k от формирователя компенсирующего напряжения с программным управлением. Сравнивающее устройство вырабатывает один из двух взаимоисключающих сигналов: U_k > U_x или U_k £ U_x . По сигналу U_k £U_x устройство управления выдаёт команду формирователю на увеличение U_k на следующее приращение. По сигналу U_k > U_x устройство управления даёт формирователю команду снять последнее из приращений и заменить его меньшим приращением. Этот процесс повторяется до тех пор, пока не наступит увеличение U_k на наименьшее приращение, возможное для данного формирователя. После этого в устройстве управления вырабатывается код, соответствующий полной сумме приращений, который и подаётся на отсчётное устройство.

  Лит.: Швецкий Б. И., Электронные измерительные приборы с цифровым отсчётом, 2 изд., К., 1970; Шкурин Г. П., Справочник по электро– и электронно-измерительным приборам, М., 1972; Орнатский П. П., Автоматические измерения и приборы, 3 изд., К., 1973; Шляндин В. М., Цифровые измерительные преобразователи и приборы, М., 1973; Электрические измерения, под ред. А. В. Фремке, 14 изд., Л., 1973; Гитис Э. И., Преобразователи информации для электронных цифровых вычислительных устройств, 3 изд., М., 1975.

  Н. Н. Вострокнутов.

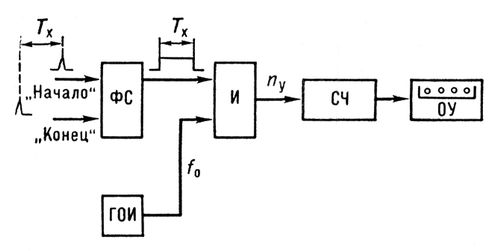

Рис.1. Схема цифрового измерительного устройства для измерения временных интервалов: ФС – формирователь строба-импульса; И – схема совпадения; ГОИ – генератор опорных импульсов; СЧ – счётчик импульсов; ОУ – отсчётное устройство; Т_х – измеряемый интервал времени; f _{– частота повторения опорных импульсов; ny – число импульсов, уложившихся в интервал времени Тх .}

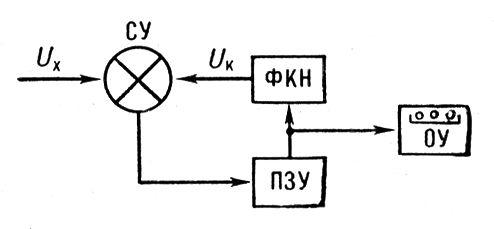

Рис. 2. Схема цифрового вольтметра постоянного тока: СУ – сравнивающее устройство; ФКН – формирователь компенсирующего напряжения; ПЗУ – программное запоминающее устройство; ОУ – отсчетное устройство; U_x – измеряемое напряжение; U_к – компенсирующее напряжение.

Цифровое моделирование

Цифрово'е модели'рование способ исследования реальных явлений, процессов, устройств, систем и др., основанный на изучении их математических моделей (математических описаний) с помощью ЦВМ. Программа, выполняемая ЦВМ, также является своеобразной моделью исследуемого объекта. При Ц. м. используют специальные проблемно-ориентированные языки моделирования; одним из наиболее широко применяемых в моделировании языков является язык CSMP, разработанный в 60-х гг. в США. Ц. м. отличается наглядностью и характеризуется высокой степенью автоматизации процесса исследования реальных объектов.

Цифровой дифференциальный анализатор

Цифрово'й дифференциа'льный анализа'тор, специализированная цифровая интегрирующая машина, основу которой составляют цифровые интегрирующие устройства (интеграторы), выполняющие интегрирование по независимой переменной, задаваемой в виде приращений (представленных в двоичной или троичной системе счисления). Решение задачи в Ц. д. а. определяется взаимодействием интеграторов, организуемых так же, как это делается в схемах набора задач в аналоговой вычислительной машине (АВМ). Ц. д. а. занимает промежуточное положение между АВМ и ЦВМ: по способам подготовки и методам решения задач Ц. д. а. имеют много общего с АВМ, а по формам представления данных и используемым элементам – с ЦВМ.

  Ц. д. а. по сравнению с АВМ обладают более высокой точностью вычислений, но меньшими быстродействием и универсальностью; они могут выполнять интегрирование по любой независимой переменной, а АВМ – только по времени. Ц. д. а. не могут решать сложных логических задач, как ЦВМ. Изменение переменных в Ц. д. а. определяется накоплением приращений, вследствие чего быстродействие Ц. д. а. обратно пропорционально обеспечиваемой точности вычислений: чем выше требуемая точность, тем меньше должна быть величина каждого элементарного приращения и соответственно ниже быстродействие.

  Ц. д. а. делятся на последовательные и параллельные. В последовательных Ц. д. а. интегрирование осуществляется за счёт многократного использования одного физически реализованного интегратора и запоминания результата интегрирования. Такие Ц. л. а. относительно просты и недороги. В параллельных Ц. л. а. все интеграторы работают одновременно; такие Ц. д. а. сложнее и дороже последовательных, но обеспечивают более высокое быстродействие.

  Лит.: Цифровые аналоги для систем автоматического управления, М. – Л., 1960; Каляев А. В., Введение в теорию цифровых интеграторов. К., 1964; его же, Теория цифровых интегрирующих машин и структур, М., 1970; Корн Г., Корн Т., Электронные аналоговые и аналого-цифровые вычислительные машины, пер. с англ., [ч.] 2, М., 1968.

  А. И. Шишмарёв.

Цифровой прибор

Цифрово'й прибо'р измерительный, прибор, показания которого на отсчётном устройстве представлены в виде последовательности цифр – числа, отражающего с определённой точностью результат измерения (см. Цифровое измерительное устройство ).

Цифровой фильтр

Цифрово'й фильтр,электрический фильтр , в котором для выделения одних и подавления других частотных составляющих сложных электрических колебаний используются цифровые вычислительные устройства.

Цифры

Ци'фры (позднелат. cifra, от араб. сифр – нуль, буквально – пустой; арабы этим словом называли знак отсутствия разряда в числе), условные знаки для обозначения чисел. Наиболее ранней и вместе с тем примитивной является словесная запись чисел, в отдельных случаях сохранявшаяся довольно долго (например, некоторые математики Средней Азии и Ближнего Востока систематически употребляли словесную запись чисел в 10 в. и даже позже). С развитием общественно-хозяйственной жизни народов возникла потребность в создании более совершенных, чем словесная запись, обозначений чисел (у разных народов числовые знаки были различными, см. табл. 1) и в разработке принципов записи чисел – систем счисления .

  Древнейшие известные нам Ц. – цифры вавилонян и египтян. Вавилонские Ц. (2-е тыс. до н. э. – начало н. э.) представляют собой клинописные знаки для чисел 1, 10, 100 (или только для 1 и 10), все остальные натуральные числа записываются посредством их соединения. В египетской иероглифической нумерации (возникновение её относится к 2500—3000 до н. э.) существовали отдельные знаки для обозначения единиц десятичных разрядов (вплоть до 10⁷ ). Позднее наряду с картинным иероглифическим письмом египтяне пользовались скорописным гиератическим письмом, в котором было больше знаков (для десятков и т.д.), а затем демотическим письмом (примерно с 8 в. до н. э.).

  Нумерациями типа египетской иероглифической являются финикийская, сирийская, пальмирская, греческая, аттическая или геродианова. Возникновение аттической нумерации относится к 6 в. до н. э.: нумерация употреблялась в Аттике до 1 в. н. э., хотя в других греческих землях она была задолго до этого вытеснена более удобной алфавитной ионийской нумерацией, в которой единицы, десятки и сотни обозначались буквами алфавита. все остальные числа до 999 – их соединением (первые записи чисел в этой нумерации относятся к 5 в. до н. э.). Алфавитное обозначение чисел существовало также и у др. народов; например у арабов, сирийцев, евреев, грузин, армян. Старинная русская нумерация (возникшая около 10 в. и встречавшаяся до 16 в.) также была алфавитной с применением славянской азбуки кириллицы (реже – глаголицы, см. Славянские цифры ). Наиболее долговечной из древних цифровых систем оказалась римская нумерация, возникшая у этрусков около 500 до н. э.: она употребляется иногда и в настоящее время (см. Римские цифры ).

  Прообразы современных Ц. (включая нуль) появились в Индии, вероятно, не позднее 5 в. н. э. [до этого в Индии пользовались Ц. карошти и наряду с ними нумерацией. Ц. которой сходны с буквами алфавита брами, см. в табл. 1 цифры из надписи в пещере Назик (или Насик)]. Удобство записи чисел при помощи этих Ц. в десятичной позиционной системе счисления обусловило их распространение из Индии в др. страны. В Европу индийские Ц. были занесены в 10—13 вв. арабами (отсюда и сохранившееся поныне их др. название – «арабские» Ц.) и получили всеобщее распространение со 2-й половины 15 в. Начертание индийских Ц. претерпело со временем ряд крупных изменений (см. табл. 2); ранняя их история плохо изучена.

  Лит. см. при ст. Счисление .

  В. И. Битюцков.

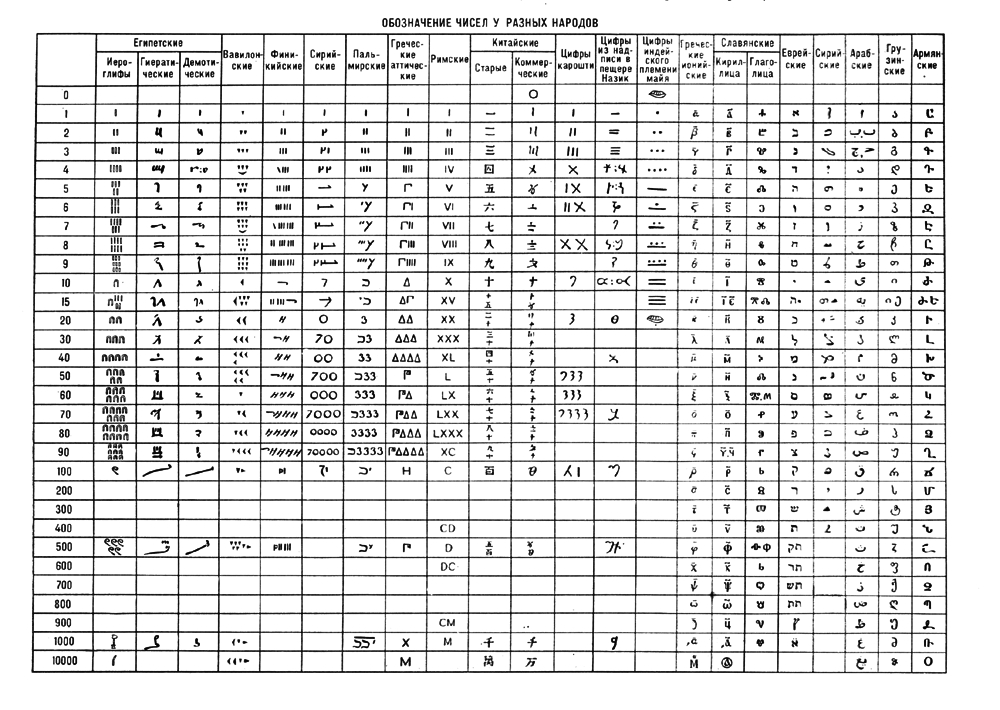

Обозначение чисел у разных народов.

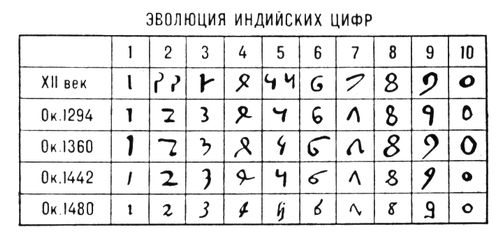

Эволюция индийских цифр.

Цихисдзири

Цихисдзи'ри, климатический приморский курорт на берегу Чёрного моря в Аджарской АССР (в 19 км от Батуми ). Лечебные средства: солнечные ванны, морские купания (с мая по ноябрь). Гравийно-песчаный пляж. Климатотерапия. Лечение заболеваний органов дыхания (нетуберкулёзного характера), функциональных заболеваний нервной системы и др. Санатории, дома отдыха, пансионаты и др.

Цихон Антон Михайлович

Цихо'н Антон Михайлович (1887 – 7.3.1939), советский государственный и партийный деятель. Член Коммунистической партии с 1906. Родился в крестьянской семье в Польше. Рабочий-металлист. Вёл партийную работу в профсоюзах Петербурга, Москвы. Подвергался арестам и ссылке. Участник Октябрьской революции 1917 в Москве, член Басманного райкома РСДРП (б), ВРК, один из организаторов Красной Гвардии в районе, депутат Моссовета. В 1917—28 председатель Басманного райсовета, секретарь ряда райкомов партии. В 1928—30 председатель ЦК союза строителей. В 1930—33 нарком труда СССР. В 1923—1924 член ЦКК, в 1925—27 член Центральной ревизионной комиссии, с 1927 кандидат в члены ЦК, в 1930—34 член ЦК ВКП (б). Член ЦИК СССР.

  Лит.: Герои Октября, М., 1967.

Цицания

Цица'ния, род растений семейства злаков; то же, что зизания .

Цицейка Шербан

Цице'йка (Ţiţeica) Шербан (р. 27.3.1908, Бухарест), румынский физик-теоретик, член Академии СРР (1955), её вице-президент (с 1963). Окончил университет в Бухаресте (1929), с 1937 профессор этого университета. С 1956 заместитель директора института атомной энергии в Бухаресте. В 1962—63 вице-директор Объединённого института ядерных исследований (Дубна). Основные труды по ядерной физике и физике элементарных частиц. Исследовал явления переноса, занимался теорией движения электрона в магнитном поле (1934), теорией позитрона (1940) и др. Иностранный член АН СССР (1966).

Цицеро (город в США)

Ци'церо (Cicero), город в США, см. Сисеро .

Цицеро (типограф. шрифт)

Ци'церо, 1) типографский шрифт, кегель (размер) которого равен 12 пунктам (4,51 мм ). Впервые был применен при печатании «Писем» Цицерона (Рим, 1467), отсюда и название. Ц. употребляется преимущественно для набора текста детских книг и учебников для первых лет обучения.

  2) Единица линейных мер, применяемая в наборном производстве. 1 Ц. = 12 пунктами = ¹ /₄квадрата .

Цицерон Марк Туллий

Цицеро'н Марк Туллий (Marcus Tullius Cicero) (3.1.106 до н. э., Арпинум, – 7.12.43 до н. э., близ Кайеты, современная Гаэта), древнеримский политический деятель, оратор, писатель. Из сословия всадников . В политическую жизнь вошёл как «новый человек», всем обязанный лишь себе, своему ораторскому дару. Впервые выступил в 81—80 до н. э. с оппозицией диктатуре Суллы ; первый большой успех принесло ему участие в 70 в громком процессе против сулланца Верреса; первую политическую речь произнёс в 66 в поддержку Г. Помпея . Вершина успехов Ц. —консульство в 63 (раскрытие им заговора Катилины , ведущая роль в сенате). С образованием 1-го триумвирата (60) влияние Ц. падает, в 58—57 ему даже пришлось удалиться в изгнание, затем поддерживать Г. Помпея и Цезаря в 56—50; после их разрыва (в 49) Ц. пытался во время гражданской войны 49—47 выступить примирителем; с победой Цезаря (в 47) отошёл от политики. Лишь после убийства Цезаря в 44 Ц., преодолев колебания, вновь вступил в политическую борьбу как вождь сената и республиканцев. К этому времени относятся его 14 речей – «филиппик» против М. Антония . В 43, когда сенат потерпел поражение в борьбе со 2-м триумвиратом (М. Антоний, Октавиан Август , Лепид ), имя Ц. было занесено в проскрипционные списки; погиб в числе первых жертв репрессий Антония и Октавиана Августа.

  Политический идеал Ц. – «смешанное государственное устройство» (государство, сочетающее элементы монархии, аристократии и демократии, образцом которого Ц. считал Римскую республику 3 – начала 2 вв. до н. э.), поддерживаемое «согласием сословий», «единомыслием всех достойных» (т. е. таким блоком сенатского и всаднического сословий против демократии и претендентов на монархическую власть, какой сплотил Ц. против заговора Катилины). Человеческий идеал Ц. – «первый человек республики», «умиротворитель», «блюститель и попечитель» в эпохи кризисов, сочетающий в себе греческую философскую теорию и римскую политическую (ораторскую) практику. Образцом такого деятеля Ц. считал себя. Философский идеал Ц. – соединение теоретического скептицизма, не знающего истины, допускающего лишь вероятность, с практическим стоицизмом, неукоснительно следующим нравственному долгу, совпадающему с общественным благом и мировым законом. Ораторский идеал Ц. – «обилие», сознательное владение всеми средствами, способными и заинтересовать, и убедить, и увлечь слушателя; средства эти складываются в три стиля – высокий, средний и простой. Каждому стилю свойственна своя степень чистоты лексики (свобода от архаизмов, вульгаризмов и пр.) и стройности синтаксиса (риторические периоды). Благодаря разработке этих средств Ц. стал одним из создателей и классиков латинского литературного языка.

  Из сочинений Ц. сохранились (не считая отрывков) 58 речей – политических (против Катилины, Антония и др.) и главным образом судебных; 19 трактатов (отчасти в диалогической форме) по риторике, политике («О государстве». «О законах»), практической философии («Тускуланские беседы», «Об обязанностях» и др.), теоретической философии («О пределах добра и зла», «О природе богов» и др.); свыше 800 писем – важный психологический документ, памятник латинского разговорного языка и источник сведений об эпохе гражданских войн в Риме.

  Соч. в рус. пер.: Избр. соч., М., 1975; Речи, пер. В. Горенштейна, т. 1—2, М., 1962; Полное собрание речей, пер. под ред. Ф. Зелинского, т. 1, СПБ, 1901; Диалоги. О государстве. О законах, М., 1966; О старости. О дружбе. Об обязанностях, пер. В. Горенштейна, М., 1975; Письма, пер. и комментарии В. Горенштейна, т. 1—3, М.—Л., 1949—1951; Три трактата об ораторском искусстве, пер. под ред. М. Гаспарова, М., 1972.

  Лит.: Утченко С. Л., Цицерон и его время, М., 1972; Цицерон. Сб. статей [под ред. Ф. Петровского], М., 1958; Цицерон. 2000 лет со дня смерти. Сб. статей, М., 1959; Буассье Г., Цицерон и его друзья, пер. с франц., М., 1914; Zielinski Th., Cicero im Wandel der Jahrhunderte, 3 Aufl., Lpz. – B., 1912; Kumaniecki K., Cyceron i jego współczesni, [Warsz.], 1959; Maffii М., Ciceron et son drame politique, P., 1961; Smith R. Е., Cicero the statesman, Camb., 1966.

  М. Л. Гаспаров.

Цицерон.
