Восстановление отработанных элементов
Отработанные сухие элементы обычно выбрасываются или сдаются в утильсырье. Однако не все они полностью расходуют свои вещества.
Иногда в одних элементах полностью израсходован только цинковый электрод. В этом случае цинковый стаканчик заменяют новым. В других элементах засоряются поры в деполяризаторе отложением солей, образовавшихся при растворении химически нечистого цинкового электрода.
В подобных случаях вскрывают элемент, вынимают из него мешочек с агломератом и тщательно промывают в различных растворах. В результате поры агломерата освобождаются, и он снова может быть использован в элементе.
Лучшие результаты дают следующие способы промывки:
1. Агломерат вымачивают в течение двух часов в 10-процентном растворе нашатыря и после этого тщательно промывают водой.
2. Агломерат кипятят в растворе нашатыря. Во время кипячения он освобождается от образовавшихся в нем солей. Затем его распаковывают, массу размельчают в порошок и тщательно перемешивают. При перемешивании в нее добавляют около 0,3 % (по весу) сернистого калия, предварительно растворенного в небольшом количестве воды. После этого агломерат запрессовывают в мешочек и снова используют.
Если же будет замечено, что элементы с промытым агломератом дают пониженное напряжение, то необходимо произвести его перепрессовку. Для этого вскрывают мешочек со старым агломератом, высыпают из него смесь и промывают ее в воде с добавлением небольшого количества какой-либо кислоты (соляной, серной, уксусной). После промывки смесь размельчают, рассыпают ее тонким слоем на дощечке и просушивают в духовке, изредка спрыскивая водой. К высушенной смеси добавляют 30–40 % новой перекиси марганца и приступают к запрессовке ее в мешочки.
Старый агломерат в сухих элементах можно восстанавливать пропусканием через элемент постоянного тока от постороннего источника, как и в случае восстановления агломерата у приведенных выше мокрых элементов Лекланше.
Цинковый стаканчик промывают в теплой воде, очищают его внутренние стенки и приступают к сборке элементов.
Аккумуляторы
Общими недостатками всех гальванических элементов являются сравнительно малая мощность, отдаваемая во внешнюю цепь, непродолжительное время непрерывной работы, повышенное внутреннее сопротивление, не позволяющее получать ток большой величины. Самый главный их недостаток заключается в том, что в них нельзя восстановить израсходованную электроэнергию. Гальванические элементы можно использовать только один раз.
Более совершенным источником постоянного электрического тока являются аккумуляторы. Слово «аккумулятор» латинское; в переводе на русский язык оно означает «накопитель», «собиратель».
Аккумуляторы по устройству напоминают гальванические элементы. В них имеются положительные и отрицательные электроды, опущенные в электролит. По устройству электродов и составу электролита аккумуляторы делятся на кислотные и щелочные.
Чтобы аккумулятор можно было использовать в качестве источника тока, через него предварительно необходимо пропускать ток от какого-либо постороннего источника постоянного тока. Этот процесс называют зарядкой аккумулятора. Получение тока от аккумулятора называют разрядкой. Аккумуляторы могут давать ток только после зарядки, поэтому их иногда называют вторичными элементами.
Самодельный свинцово-поташный аккумулятор
Существенным недостатком кислотных и щелочных аккумуляторов следует считать неудобство их транспортировки, так как при переноске электролит может выплескиваться из сосудов, попадать на одежду, разрушая ткань. Кроме того, эти аккумуляторы имеют большой вес и габариты. Они выгодны для юных электротехников, когда установлены на одном постоянном месте.
Для различных игр и походов можно изготовить удобные сухие свинцово-поташные аккумуляторы. Они имеют небольшой вес и габариты. Электролит у них сгущен. Их легко переносить и хранить.

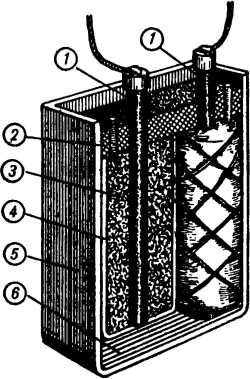

Сухой свинцово-поташный аккумулятор показан на рисунке 6.
Рис. 6. Простейший свинцово-поташный аккумулятор.
Он состоит из стеклянного или железного сосуда 5, в котором расположены два мешочных электрода. В одном мешочке помещен угольный электрод 1 с активной массой 3 отрицательного полюса, а в другом мешочке – угольный электрод с активной массой положительного полюса. Активная масса в обоих мешочках одинакова по составу – смесь свинцового глета или сурика с порошком графита.
Электролитом служит раствор поташа в воде.
Сухой свинцово-поташный аккумулятор очень легко изготовить.
Подберите какую-либо банку емкостью около пол-литра. Из сухого дерева сделайте круглую или прямоугольную болванку таких размеров, чтобы она заняла примерно половину банки.
Сделайте два одинаковых мешочка 4 из фильтровальной или газетной бумаги. Для этого деревянную болванку неплотно оберните четырьмя-пятью слоями бумаги, не применяя клея. Нижний край бумаги загните на торце болванки подобно тому, как это делается при завертывании бумажки у конфет. Мешочки надо изготовить таких размеров, чтобы они, будучи вставленными в сосуд, плотно прилегали к его стенкам и друг к другу.
Теперь приготовьте активную массу. Для этого возьмите одну весовую часть свинцового глета или сурика в порошке, одну весовую часть графита в порошке и тщательно их перемешайте до получения однородной массы. Чтобы удобнее было обращаться со смесью, увлажните ее слегка электролитом (на 10 весовых частей смеси добавьте 1 весовую часть электролита), причем смесь не должна терять свойства сыпучести.
Подберите два угля от старых гальванических накальных элементов или дуговых фонарей и приступайте к сборке аккумулятора.
Уложите на дно сосуда 20–30 прокладок 6 из газеты. В сосуд вставьте мешочки и заполните их активной массой почти до краев, наблюдая за тем, чтобы не запачкать верхних краев бумажных мешочков. К верхним концам углей прикрепите металлические колечки с отводами. В центры мешочков вставьте угли слегка закругленным концом вниз, при этом угли должны доходить до дна мешочков. При вставке углей не следует сильно нажимать на них, чтобы не прорвать дно мешочка. Массу нельзя подвергать прессовке.
Электролит приготовьте по следующему рецепту. Возьмите 10 весовых частей холодной прокипяченной воды и добавьте в нее 5 весовых частей поташа, все это тщательно перемешайте и наливайте электролит порциями в сосуд до тех пор, пока он не перестанет впитываться. Спустя 1–1,5 часа, когда активная масса поглотит почти все количество залитого электролита, его снова доливают. Чтобы активная масса прочнее связалась с углями аккумулятора, сосуд встряхивают, слегка постукивая его дном по столу. Если в сосуде окажется избыток электролита, его нужно отсосать пипеткой.
Вставьте в активную массу по одной влажной спичке и залейте аккумулятор расплавленной смолой 2 или варом. Когда смола затвердеет, выньте спички. В образовавшиеся отверстия неплотно вставьте деревянные пробочки– и аккумулятор готов. Теперь его надо зарядить.
Средний зарядный ток для сухого аккумулятора 1 ампер на 1 кв. дециметр поверхности любого электрода, а разрядный ток в 5 раз меньше. Емкость достигает до 1,5 ампер-часа на 100 граммов веса аккумулятора. Внутреннее сопротивление – от 0,08 до 0,15 ома на 1 кв. дециметр любого электрода.
Перед тем как приступить к зарядке аккумулятора, надо включить его в зарядную цепь. Один полюс аккумулятора соедините с плюсом источника зарядного тока, а другой полюс – с минусом источника через реостат. Первый электрод аккумулятора обозначьте плюсом (+), а второй – минусом (—). Эта полярность должна строго сохраняться при эксплуатации и последующих зарядках аккумулятора.
Зарядку следует прекратить, как только э. д. с. аккумулятора достигнет 2–2,4 вольта. Перед каждой зарядкой открывают пробочки и заливают по нескольку капель воды. Чтобы получить аккумуляторную батарею, необходимо изготовить несколько таких аккумуляторов и соединить их последовательно.
Самодельный газовый аккумулятор
Известно, что при зарядке обычного кислотного аккумулятора на его аноде выделяется кислород, окисляющий этот электрод, а на катоде выделяется водород. Во время разрядки аккумулятора пластины анода и катода взаимодействуют и происходит обратная реакция, при этом газы водород и кислород играют только вспомогательную роль. Когда аккумулятор отключается от источника зарядного тока, газы бесследно улетучиваются.
В современном газовом аккумуляторе при зарядке газы запасаются в электродах и хранятся в них, как на. «складах», до момента разрядки. Сами электроды не участвуют в химических процессах.
Газовые аккумуляторы относятся к новым источникам постоянного электрического тока. Их достоинством является исключительная простота конструкции, весьма высокая экономичность, так как они не требуют цветных металлов и дорогостоящих материалов. Они очень удобны в эксплуатации: их можно хранить продолжительное время как в заряженном, так и в разряженном состоянии. Эти аккумуляторы не боятся больших зарядных и разрядных токов, что резко сокращает время их зарядки. На такие аккумуляторы не оказывают никакого вредного влияния быстрые разрядки и короткое замыкание.
По конструкции газовый аккумулятор (рис. 7) напоминает свинцово-поташный аккумулятор.

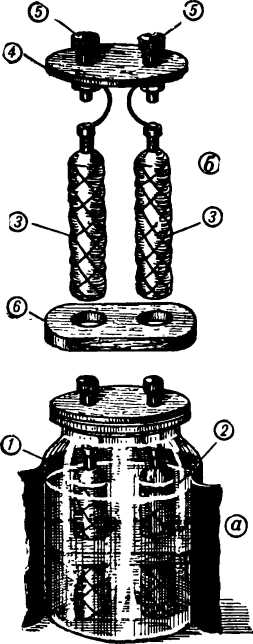

Рис. 7. Простейший газовый аккумулятор и его части (а – общий вид аккумулятора; б – конструкция основных частей): 1 – сосуд; 2 – электролит; 3 – электроды; 4 – крышка; 5 – зажимы; 6 – распорка.
Он состоит из непрозрачного сосуда и двух одинаковых электродов мешочного типа. В каждом мешочке помещается гальванический уголь, окруженный активированным углем.
Электролитом служит раствор поваренной соли.
Принцип работы газового аккумулятора состоит в том, что во время зарядки на его электродах образуются и длительное время сохраняются запасы атомов водорода и хлора. При разрядке аккумулятора эти газы взаимодействуют между собой, создавая электрический ток.
В момент зарядки аккумулятора происходит электролиз раствора. На катоде в мешочке запасается водород, а на аноде – в другом мешочке – запасается хлор. Возникшие во время электролиза атомы водорода и хлора заполняют мельчайшие поры активированного угля и лишаются возможности объединяться в молекулы. Таким образом, применение в электродах активированного угля позволило накапливать запасы газов и содержать их в атомном состоянии.
Газовые аккумуляторы стали возможны после того, как были найдены вещества, обеспечивающие раздельный сбор, хранение и атомный режим газов в аккумуляторе. Такие вещества называют адсорбентами, то есть веществами, обладающими способностью поглощать газы, пары и жидкости.
Явление адсорбции происходит на поверхности поглощающих веществ. Поэтому, чем больше поверхность адсорбентов, тем больше молекул газа или пара они поглощают.
Хорошей поглотительной способностью обладает обычный древесный уголь, так как в нем большая поверхность образуется за счет огромного количества пор.
Самым лучшим адсорбентом является активированный уголь, получаемый в результате специальной обработки обычного древесного угля. В 1 грамме активированного угля общая поверхность достигает 10000 кв. метров. Вот почему в качестве электродов в газовом аккумуляторе был взят активированный уголь.
Простейший газовый аккумулятор легко изготовить самим.
Возьмите стеклянную пол-литровую банку, окрасьте ее снаружи асфальтовым лаком или черной эмалью (можно оклеить черной бумагой). Важно, чтобы свет не проникал внутрь аккумулятора. Любой свет оказывает сильное влияние на газы и разряжает аккумулятор.
Подберите два угольных стержня от накальных элементов или дуговых фонарей. Сшейте два мешочка из хлопчатобумажной ткани. Вставьте в мешочек угольный стержень с прикрепленным выводом на верхнем конце и набейте вокруг него активированный уголь. Зашейте мешочек сверху и плотно обвяжите его прочными машинными или суровыми нитками. Чем больше витков сделаете и сильнее их затянете, тем надежнее будет контакт порошка с угольным стержнем и тем лучше будет работать аккумулятор. Второй мешочек изготовляется таким же способом.
Активированный уголь можно приобрести в магазинах химических реактивов или использовать активированный уголь из старых противогазов. Для получения емкости в 1 ампер-час потребуется 50–90 граммов активированного угля на два мешочка.
Электролит составьте по следующему рецепту. На каждый стакан кипяченой воды всыпьте 1–1,5 столовой ложки поваренной соли. Вставьте мешочки в сосуд и залейте его электролитом. Сосуд закройте деревянной крышкой, пропитанной парафином. Сверху на крышке против электродов укрепите выводы, а в середине крышки сделайте отверстие для заливки и смены электролита. Это отверстие закройте пробкой.
Зарядка газового аккумулятора производится так же, как и обычного кислотного аккумулятора.
Вывод от одного мешочка соедините с отрицательным полюсом источника зарядного тока. Это будет как бы отрицательная пластина аккумулятора (водородный электрод), обозначьте его знаком минус (—). Другой мешочек – с положительным полюсом источника зарядного тока через реостат. Этот мешочек будет служить положительной пластиной (хлористый электрод), обозначьте его знаком плюс (+). Для зарядки одного аккумулятора требуется напряжение 4,5 вольта. Зарядка заканчивается, когда напряжение на зажимах газового аккумулятора будет равно 2,2–2,5 вольта.
Если вы хотите применить эти аккумуляторы в походах, то скрепите их электроды хомутиками из пластмассовых пластинок или из полосок оргстекла, как показано на рисунке 7, а. Распорки не позволят электродам перемещаться.
Для лучшей работы аккумулятора необходимо сменять электролит один-два раза в неделю.
ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
Пионеры-электротехники должны хорошо знать правила и простейшие приемы электромонтажных работ. Эти знания и умения всегда могут пригодиться в жизни: при изготовлении приборов и моделей, при ремонте домашних электронагревательных приборов и осветительной сети как дома, так и в школе, при электрификации сцены, когда устраиваются школьные вечера и постановки.
Электрический ток передается по проводам от электростанции к зданиям, в которых расположены потребители тока – различные осветительные и силовые установки.
Осветительные установки предназначены для создания искусственного освещения, а силовые – для приведения в действие машин, станков и другого оборудования.
Осветительная установка состоит в основном из проводки, осветительных арматур, коммутационных аппаратов, защитных устройств и непосредственных приемников электрической энергии.
В состав проводки входят провода, шнуры, кабели вместе со всеми изоляторами и крепежными деталями.
К осветительной арматуре относятся различные патроны, люстры, бра, плафоны, соединительные и крепежные детали.
Коммутационные аппараты – это выключатели, розетки, вилки, рубильники, при помощи которых включаются и отключаются потребители электроэнергии.
Защитные аппараты представляют собой предохранительные коробки с плавкими предохранителями, распределительные щитки, ограничители тока и проч.
Электроэнергия от электростанций передается на большие расстояния по оголенным проводам, подвешенным на металлических опорах или деревянных столбах.
В крупных городах электроэнергию передают по изолированным кабелям, проложенным в земле.
Чтобы не было утечки тока через столбы, на них укрепляются изоляторы, к которым привязываются провода.
Для ввода электрического тока в здание от воздушного провода делается отводка, которую называют снижением. Отводка производится от ближайшего к зданию столба.
Ввод тока в здание при подземной проводке производится от специальных трансформаторных подстанций, установленных во дворах крупных домов.
Монтаж квартирной проводки и установка осветительных устройств
При монтаже любой проводки следует строго помнить, что электрический ток в осветительной сети представляет собой большую опасность для жизни и здоровья человека. Поэтому монтаж новой электропроводки и ремонт старой производится при выключенном из сети токе, то есть при вывернутых пробках в квартире.
В квартирах проводку электрического тока делают изолированными проводами – шнуром, свитым в виде веревки из двух многожильных проводов. Эти провода имеют два слоя изоляции: первый слой состоит из резины, а второй, верхний, – из хлопчатобумажной оплетки. В подвальных помещениях проводку делают проводами со специальной влагоустойчивой изоляцией.
В здание провода вводят через отверстие в стене. В отверстие с уличной стороны вставляют фарфоровую или эбонитовую воронку раструбом вниз, со стороны комнаты вставляют втулку, как показано на рисунке 8, а.

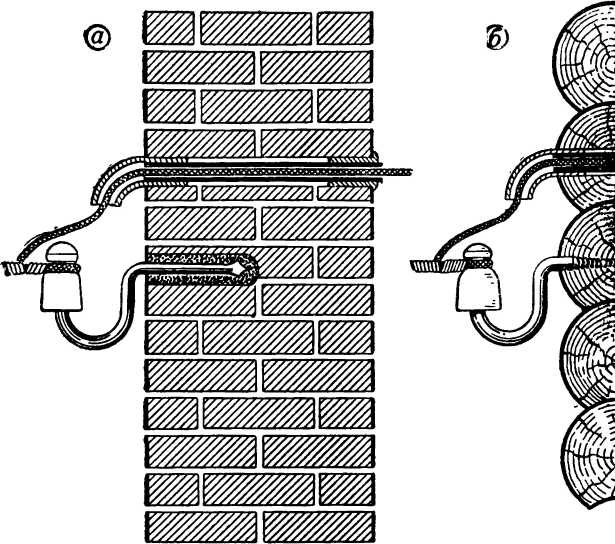

Рис. 8. Ввод электропроводки в здание: а – через кирпичную стену; б – через деревянную стену.
Ввод проводов в квартиру производят в большинстве случаев от переходной коробки, помещаемой обязательно вне квартиры.
Очень часто к зданию подводятся три провода. Каждый провод называют фазой. Переходные коробки обычно устанавливаются для перехода с трех проводов на два, реже – с трех на три. Кроме того, на переходных коробках устанавливаются плавкие предохранители на случай короткого замыкания в сети. Короткое замыкание происходит при соединении оголенных проводников и при неисправностях в сети.
Рассмотрим устройство переходной коробки с трех фаз на две (рис. 9).

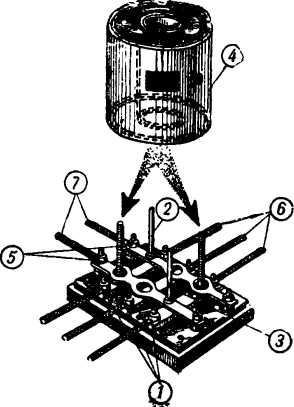

Рис 9. Переходная коробка и ее части: 1, 6 – провода трехфазной сети; 2 – крепежный болт; 3 – медные шины; 4 – предохранительная пробка; 5 – контакты двухфазной сети; 7 – провода двухфазной сети.
Основанием переходной коробки служит доска из хорошего изолятора – шифера или мрамора, на которой расположены пять металлических пластинок, называемых шинами. Три пластинки укреплены на доске, а две – перпендикулярно к первым трем, на некотором расстоянии от них, на изолирующих подставках.
К трем нижним шинам присоединяются провода, подводящие ток с электростанции. От двух других шин провода идут в квартиру.
В нижних пластинках закреплены два металлических стержня, на концах которых имеется винтовая нарезка. Эти стержни проходят через круглые отверстия в изолированных верхних пластинках, не касаясь их. На стержни надевают предохранительные пробки, которые закрепляют навинчивающейся на концы стержней крышкой.
Предохранительная пробка 4 представляет собой фарфоровый цилиндрик с продольным отверстием в нем по оси. На основании цилиндра имеются металлические пластинки, соединенные тонкой проволочкой, которая проходит через узкое отверстие в цилиндре. Ток из нижней шины проходит через стержень, крышку, тонкую проволочку, верхнюю шину в провод, идущий в квартиру. Переходная коробка закрывается крышкой.
Бывают и другие виды промышленных предохранителей – это плавкие вставки (рис. 10) и трубчатые предохранители (рис. 11).

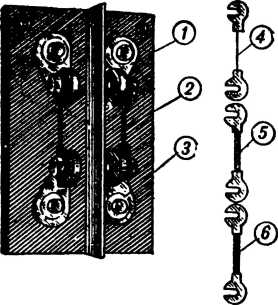

Рис. 10. Виды плавких предохранителей: 1, 3 – контактные зажимы; 2, 4, 5, 6 – плавкие вставки, рассчитанные на различную величину тока.

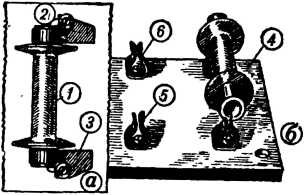

Рис 11. Трубчатый предохранитель (а): 1 – фарфоровый корпус; 2 – предохранительная проволока; 3 – ножевой контакт. Щиток (б) с трубчатыми предохранителями: 4 – основание щитка; 5, 6 – контакты.
В квартире электрические провода сначала подводятся к счетчику электроэнергии. Место для счетчика выбирают сухое, на капитальной стене, не подвергающейся сотрясениям. Устанавливают его на уровне среднего человеческого роста. Провода для защиты от повреждений укладывают обычно в латунные трубки. От счетчика провода поступают в групповой распределительный щиток, как показано на рисунке 12, б.

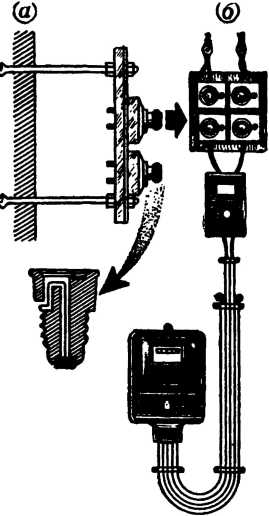

Рис. 12. Монтаж квартирного распределительного щитка: а – установка щитка; б – установка электросчетчика с электромагнитным ограничителем.
Перед групповым щитком включается ограничитель тока.
Основанием группового щитка служит доска из изолирующего материала, на который укреплены патроны для предохранительных пробок. На доске закреплены две шины. К шинам присоединены провода, по которым подводится ток к щитку. Шины соединяют с контактами, укрепленными на основании патронов. К патрону присоединяются провода, отводящие ток в квартиру. В фарфоровом корпусе патрона имеются отверстия, через которые пропускаются концы проводов, идущих в квартиру. В патроны ввинчиваются предохранительные пробки. Их схема показана на рисунке 13.
Рис. 13. Предохранительная пробка в разрезе: 1 – фарфоровый корпус; 2 – вывод осветительного шнура; 3 – выводной контакт; 4 – корпус плавкого предохранителя; 5 – ввод осветительного шнура; 6 – стеклянное окошко; 7 – нить плавкого предохранителя.
К каждой группе присоединяют не более 10–12 ламп. Групповой щиток помещают неподалеку от счетчика. От щитка прокладывают электрические линии осветительным шнуром.
Монтаж квартирной электропроводки можно свести к следующим основным операциям: разметка проводов, установка роликов, крепление проводки, установка патронов, выключателей и розеток.
Электрические провода прокладывают внутри помещения по стенам и потолку на роликах параллельно архитектурным и строительным линиям. При этом, если параллельно будет проходить несколько линий, необходимо, чтобы они шли на одинаковом расстоянии друг от друга (от 3 до 5 сантиметров). Ролики размещают симметрично друг к другу на всех линиях.
Чтобы не допустить неточности в прокладке линий, их сначала размечают с помощью бечевки и отвеса. Для этого натирают бечевку мелом, затем ее натягивают в намеченном направлении и отбивают черту будущей линии. На каждой отбитой черте размечают карандашом места установки роликов. Расстояние между роликами на стене должно быть 70–80 сантиметров, а на потолке– от 80 до 100 сантиметров. Разметку начинают от места ввода или от группового щитка. Углы поворота проводов размещают так, как показано на рисунке 14, а.

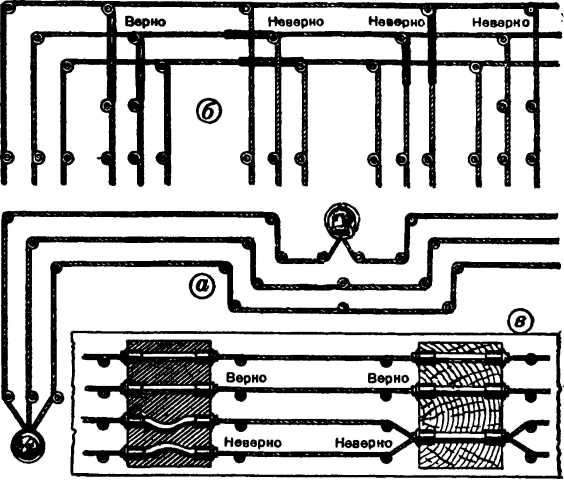

Рис. 14. Способы прокладки проводов на роликах: а – с угловыми поворотами; б – выполнение отводов от сети; в – прокладка проводов через стены.
В месте отводки один провод может перекрещиваться с другими. Провод, перекрещивающийся при отводе, защищается эбонитовой трубкой. Чтобы трубка не спадала, устанавливают дополнительный ролик, который не дает ей сдвинуться (рис. 14, б).
Крепление роликов производится различными способами, в зависимости от материала стен здания. На деревянной стене их крепят с помощью шурупов. Если же стена каменная, кирпичная или бетонная, то в ней сначала пробивают отверстие. Затем шуруп обвивают проволокой так, как показано на рисунке 15, а, и вмазывают густым гипсовым или алебастровым раствором.
Рис. 15. Различные способы крепления роликов на кирпичной стене: а – при помощи проволочной спирали; б – при помощи деревянных пробок; в – при помощи дюбеля.
Можно укрепить ролик на кирпичной стене и другим способом. В пробитое отверстие плотно загоняют деревянную пробку из твердого просушенного куска дерева.
Чтобы пробка держалась в стене прочнее, один ее конец слегка пропиливают и в пропил вставляют небольшой клинышек, вместе с которым пробку загоняют в отверстие. В деревянную пробку ввинчивают шуруп с роликом (рис. 15, б).
Нередко при монтаже проводки приходится соединять концы одножильных и многожильных проводов.
Одножильные провода соединяют скручиванием.
Если это медные провода, то их в местах соединения пропаивают. Алюминиевые провода воздушных линий иногда соединяют с помощью специальных алюминиевых же трубок. Для этого сначала очищают концы проводов от изоляции, пропускают их через трубочку, затем скручивают ее.

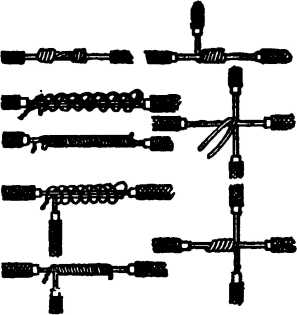

Различные виды соединения и ответвления одножильных проводов показаны на рисунке 16.
Рис. 16. Различные способы соединения и ответвления одножильных проводов.
Многожильные провода соединяют между собой следующим образом. Концы проводов очищают от изоляции на 20–30 миллиметров. Затем, отступив на 2/3 очищенного конца, делают временную перевязку тонкой проволочкой, после чего все жилы наружного слоя расплетают до перевязки, а середины вырезают. Тщательно очищенные концы присоединяют в стык. С помощью пассатижей отогнутые концы скручивают, причем направление скручивания концов должно совпадать с направлением заводской скрутки провода. После скрутки места соединения пропаивают и обматывают изоляционной лентой. В сырых помещениях места спайки проводов сначала покрывают слоем натуральной (сырой) резины, а затем обертывают изоляционной лентой.
При ответвлении многожильных проводов на месте отвода с провода счищают изоляцию. В обнаженном проводе жилы делят на две равные части и разводят их, образуя между ними щель. Конец ответвляемого провода зачищают, разводят вилкой и пропускают в щель первого провода. Выступающие из щели концы обвивают вокруг первого провода. Соединение пропаивают и покрывают изоляционной лентой (рис. 17).

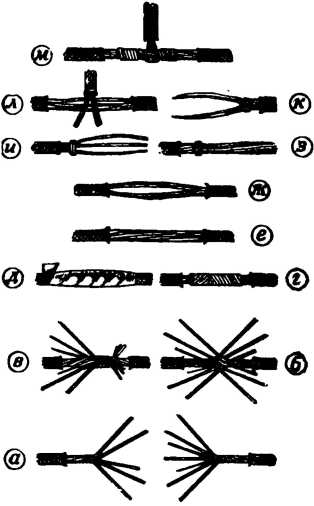

Рис. 17. Способы соединения и ответвления многожильных проводов: а – разделка соединяемых концов; б, в – способы скрутки; г – соединение провода; д – покрытие изоляционной лентой участка соединенных проводов; е, ж – подготовка провода для отвода; з, и, к – подготовка конца ответвленного провода; л – способ ответвления; м – выполнение ответвления.
Ответвления шнуров производится по обеим сторонам ролика.
При подвешивании шнур сначала укрепляют на крайних роликах, а потом на промежуточных. Необходимо, чтобы он был натянут по прямой линии. Шнур привязывают к роликам толстыми прочными нитками. Нельзя привязывать его проволокой, так как она может прорезать изоляцию.

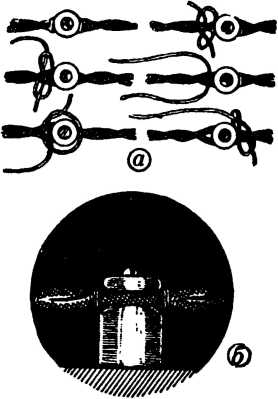

Способ завивки крепежной нитки вокруг ролика показан на рисунке 18, а.
Рис. 18. Способ крепления шнура к ролику при помощи ниток (а); общий вид вязки шнура (б).
Одножильные провода прикрепляются к роликам и изоляторам двумя способами: на оконечных роликах, на отпайках и углах применяют комбинированную вязку «крестом с хомутиком», на промежуточных роликах вязка делается только «крестом». На рисунке 19 показаны последовательные операции вязки «крестом» и «крестом с хомутиком».

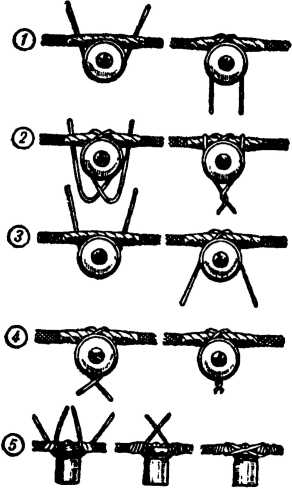

Рис. 19. Способы крепления провода к ролику при помощи проволоки: 1, 2 – способ вязки «крестом с хомутиком» на шейке ролика; 3, 4 – способ вязки «крестом» на шейке ролика; 5 – способ вязки провода на головке ролика.
На изоляторах вязку можно производить как на головке, так и на шейке.
Чрезвычайно опасно короткое замыкание проводов, которое возникает при неисправности проводки. Короткое замыкание может произойти и при неаккуратном обращении с нагревательными приборами или штепсельной розеткой. При коротком замыкании сила тока, проходящего по проводам, увеличивается в сотни и даже тысячи раз, вследствие чего может возникнуть пожар в квартире или даже авария на электростанции.
Чтобы избежать опасных последствий короткого замыкания, устанавливаются предохранители. Действие предохранителей состоит в следующем. Как только произойдет короткое замыкание, предохранительная проволочка расплавится, цепь разорвется, и в квартире погаснет свет.
Концы проводов, присоединяемые к электроосветительной арматуре, должны быть правильно и тщательно заделаны.
Существуют два способа заделки концов: петелькой и тычком.
Петелькой заделывают концы в том случае, если зажимы в арматуре имеют вид винтов с шайбами и гайками. Если же зажимы в, виде трубок с боковыми винтами, то концы проводов заделывают тычком.
Заделку концов петелькой производят следующим образом. С одного провода шнура сдвигают хлопчатобумажную оплетку на 30–35 миллиметров (рис. 20, а), надрезают резиновую изоляцию вокруг провода и снимают ее. Лезвием ножа счищают остатки изоляции и окись на медных жилах (рис. 20, б).

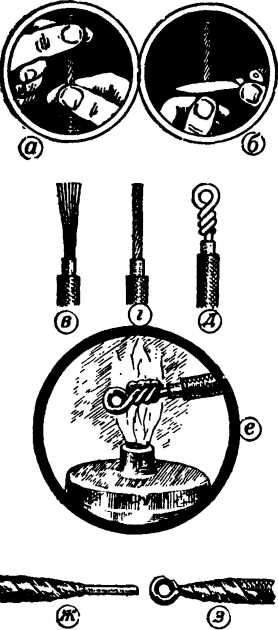

Рис. 20. Способы закладки концов проводов: а, б, в, г – подготовка конца провода для заделки петелькой и тычком; д – заделка провода петелькой; е – пропайка; ж – провод, заделанный тычком; з – провод, заделанный петелькой.
Так же обрабатывают и второй конец шнура. Очищенные жилы концов скручивают сначала пальцами, а потом плоскогубцами. Затем эти концы круглогубцами поочередно скручивают петелькой и пропаивают тинолем или оловом с канифолью.
После пропайки концов нужно сдвинуть оплетку снова до конца и обмотать изоляционной лентой.
При заделке провода тычком снимают хлопчатобумажную изоляцию на 20–25 миллиметров, тщательно очищают жилы шнура, скручивают их, пропаивают и обматывают изоляционной лентой.
Электрические лампочки ввинчивают в патроны. Конструкция патронов позволяет быстро заменить одну лампочку другой. Существует несколько конструкций патронов (рис. 21).

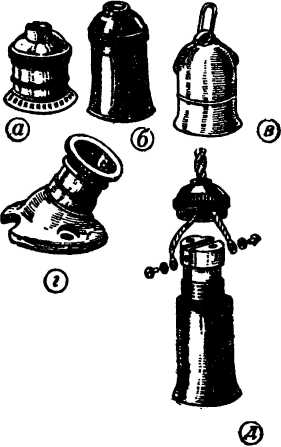

Рис. 21. Различные конструкции патронов осветительной сети: а – патрон с металлическим корпусом; 6 – патрон с карболитовым корпусом; в – патрон с фарфоровым корпусом; г – патрон для дежурного освещения; д – присоединение.
В сухих и отапливаемых помещениях применяют патроны с латунным, железным и карболитовым корпусом, настенный – для дежурного освещения и герметический– для установки в сырых помещениях.
При установке нового или замене испорченного патрона обязательно вывинчивают предохранительные пробки, после чего разбирают испорченный патрон. У патрона с латунным корпусом вывинчивают фарфоровое кольцо, отвинчивают корпус, отсоединяют концы шнура от зажимов в цоколе патрона, сматывают изоляционную ленту с концов шнура, снимают крышечку патрона и вынимают провод.
Чтобы присоединить новый патрон, его разбирают. Концы шнура продевают через отверстие в крышечке и заделывают их соответственно тычком или петелькой. Если же прежние заделанные концы будут пригодны и для нового патрона, тогда с них снимают старую изоляционную ленту и покрывают новой. После присоединения заделанных концов к зажимам цоколя патрона его снова собирают.
Выключатели всегда соединяют последовательно с лампочкой. Провод, идущий от лампочки, разрезают и заделывают его концы тычком или петелькой. У выключателя снимают крышку и поджимают заделанные концы под соответствующие зажимы в основании выключателя (рис. 22).

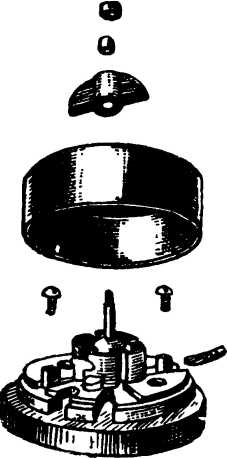

Рис. 22. Выключатель в разобранном виде и деревянная розетка.
На стене устанавливают розетку (деревянный кружочек).
Место для выключателя намечают заранее. В большинстве случаев выключатель устанавливают в комнате возле входной двери на высоте 150–170 сантиметров от пола.
После того как концы провода будут закреплены зажимами выключателя, их укладывают в бороздки. Основание выключателя устанавливают посередине деревянной розетки, прикрепляют его двумя шурупами и закрепляют на нем крышку. Установка и замена испорченного выключателя новым производятся только при вывернутых пробках на предохранительном щитке.
Штепсельная розетка служит для включения дополнительных потребителей тока: настольной лампы, нагревательных приборов и проч. Розетки бывают разных видов: фарфоровые с карболитовыми крышками и карболитовые. Розетка состоит из основания, в котором закреплены трубчатые контакты. Эти контакты соединены с зажимами.
