Выпрямители
Для ваших работ потребуется не только переменный ток низкого напряжения, взятый от осветительной сети, но и постоянный ток. Приборы и модели постоянного тока надо питать от элементов и батарей постоянного тока. При этом элементы работают непродолжительно, а аккумуляторы необходимо подзаряжать через определенные промежутки времени.
В этих случаях значительно удобнее пользоваться выпрямителями, то есть приборами, преобразующими переменный ток в постоянный. Известно, что переменный сетевой ток меняет свое направление 100 раз в секунду: 50 раз он течет в одном направлении и столько же раз в противоположном.
Принцип действия выпрямителя переменного тока состоит в том, что через него протекает ток только в одном направлении. Следовательно, выпрямитель обладает односторонней проводимостью. Условное обозначение выпрямителя показано на рисунке 78, а.

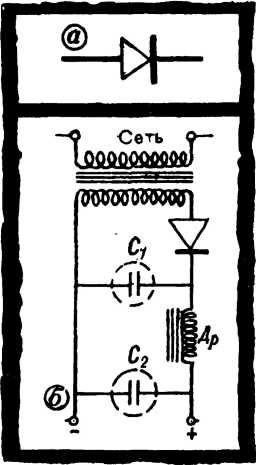

Рис. 78. Условное обозначение выпрямителя (а) и схема однопериодного выпрямителя с фильтром (б): С1 и С2 – электролитические конденсаторы; Др – дросселе низкой частоты.
Пропуская переменный ток через выпрямитель, получают ток постоянный по направлению, но изменяющийся по величине, то есть пульсирующий. Чтобы уменьшить пульсации тока, в цепь выпрямителя включают дроссель низкой частоты и конденсатор большой емкости. Цепь, состоящая из дросселя и конденсатора, называется фильтром. Схема выпрямителя с фильтром показана на рисунке 78, б.
Различают следующие виды выпрямителей: механические, кенотронные, электролитические, селеновые, купроксные, ртутные, газотронные и тиратронные. В последнее время наиболее широкое распространение получили ртутные, газотронные и полупроводниковые (селеновые, германиевые, кремниевые и др.) выпрямители. Некоторые виды выпрямителей вы можете сделать сами.
Самодельный электролитический выпрямитель
Для питания маломощных моделей и приборов постоянного тока можно изготовить простейший электролитический выпрямитель. Его внешний вид и устройство по казаны на рисунке 79.
По своему устройству он напоминает гальванический элемент. Электродами в нем служат алюминиевая и свинцовая пластинки. Свинцовую пластинку можно заменить железной или угольной. Алюминиевую пластинку можно изготовить из старой посуды – кастрюли, чайника, ложки и проч.

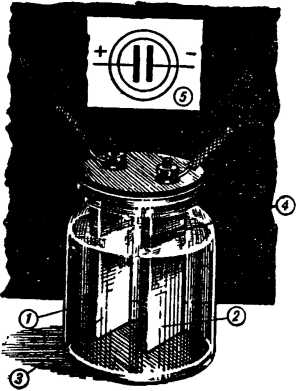

Рис. 79. Электролитический выпрямитель: 1 – стеклянная банка; 2 – алюминиевая пластинка; 3 – свинцовая пластинка; 4 – участок, покрытый влагостойким лаком; 5 – схема выпрямителя.
Сосудом выпрямителя может быть стеклянная банка емкостью не менее пол-литра. Если в качестве сосуда взять железную банку, ее корпус будет служить электродом. В подобном случае изолированно от банки устанавливают лишь один алюминиевый электрод. В качестве электролита для выпрямителя берут раствор обыкновенной питьевой соды в дистиллированной или прокипяченной и остуженной воде. Раствор составляют в такой пропорции: на каждые 100 граммов дистиллированной воды берут 5–8 граммов питьевой соды.
Порядок изготовления и сборки электролитического выпрямителя ничем не отличается от изготовления гальванических элементов.
Алюминиевая пластинка у поверхности электролита сильно разъедается. Чтобы предотвратить разрушение пластинки, ее в этом месте покрывают влагостойким лаком или варом.
Только что изготовленный выпрямитель пропускает ток в обоих направлениях. Поэтому его сначала надо отформовать. Формовка производится просто. Составляют электрическую цепь из лампочки мощностью 40–50 ватт, соединенной последовательно с выпрямителем, и включают в сеть переменного тока. Первоначально лампочка будет гореть почти нормальным накалом, но через некоторое время накал ее начнет постепенно ослабевать, и лампочка может совсем погаснуть. Это свидетельствует о том, что выпрямитель сформовался. В сформованном выпрямителе алюминиевый электрод покрывается тонким слоем окиси алюминия. Окись обладает свойством пропускать ток, идущий через электролит, только в одном направлении– от свинцового или железного электрода к алюминиевому. Поэтому для внешней цепи алюминиевый электрод будет служить положительным полюсом выпрямителя, а свинцовый или железный электрод – отрицательным.
Величина выпрямляемого тока зависит от размеров алюминиевого электрода. Можно предварительно определить величину тока, даваемого выпрямителем. Нормальной нагрузкой электролитического выпрямителя считается плотность тока 0,005 ампера (5 миллиампер) на 1 кв. сантиметр алюминиевого электрода, учитывая его поверхность с обеих сторон. При большей плотности тока выпрямитель будет работать плохо: быстро нагревается электролит, действие выпрямителя значительно ослабевает и даже совсем прекращается.
Чтобы электролит меньше нагревался, сосуд для него берут большей емкости.
Для более полного использования переменного тока выпрямитель составляют из четырех выпрямителей, соединенных по схеме, показанной на рисунке 80. Эта схема получила название двухполупериодного выпрямителя.

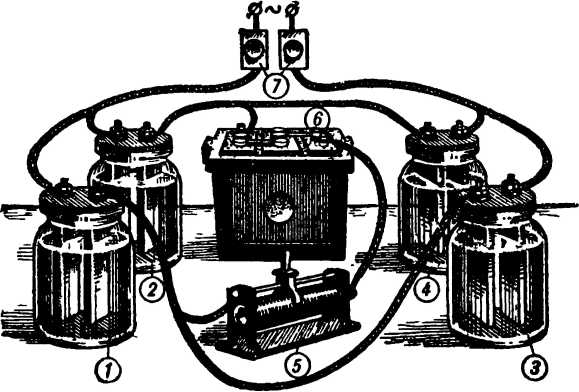

Рис 80. Схема двухполупериодного выпрямления переменного тока: 1, 2, 3, 4 – электролитические выпрямители; 5 – реостат; 6 – аккумуляторная батарея; 7 – предохранительные пробки.
Самодельный полупроводниковый выпрямитель
В современной технике очень широкое распространение получили полупроводниковые селеновые выпрямители. Известно, что кристаллический селен является полупроводником, то есть пропускает ток только в одном направлении. Селеновый выпрямитель представляет собой столбик (рис. 81, в), состоящий из отдельных выпрямительных элементов – селеновых шайб, насаженных на изолированную стальную шпильку 9 и скрепленных стяжными гайками 11.
Внешний вид селеновой шайбы и ее конструкция показаны на рисунках 81, а, к.
Рис. 81. Устройство полупроводникового выпрямителя: а – конструкция селеновой шайбы; б – условное обозначение шайбы на схемах; в – устройство селенового столбика; г – условное обозначение столбика на схемах; д – набор селеновых шайб с выводом от средней точки; е – набор селеновых шайб для мостовой схемы выпрямителя; ж – однополупериодная схема выпрямителя; з – двухполупериодная схема выпрямителя; и – мостовая схема выпрямителя; к – внешний вид деталей селеновой шайбы, R – сопротивление нагрузки. I и II – концы вторичной обмотки трансформатора.
Основанием шайбы является железный или алюминиевый диск 1, покрытый тонким слоем никеля 2 для предохранения от коррозии. Одна сторона диска покрывается слоем толщиной 0,07 – 0,1 миллиметра кристаллического селена 3. На поверхность селена наносится слой сплава из олова, кадмия и висмута. Этот сплав хорошо проводит ток, образует надежный контакт с селеном. Он называется катодным слоем 5. В процессе формовки шайбы электрическим током на границе между селеном и катодным слоем образуется очень тонкий переходный слой, называемый запорным слоем 4, который и определяет одностороннюю проводимость шайбы. После формовки шайба хорошо пропускает электроны от катодного слоя через селен к железу и почти не пропускает их от железа к катодному слою. Поэтому со стороны катодного слоя шайба имеет положительный полюс (+), а со стороны железа отрицательный полюс (—). Шайба надевается на изолирующую трубку 6, в которую вставляется стягивающая шпилька 9. К катодному слою прикладывается латунная контактная пружинная шайба 7 и прижимается при помощи металлической шайбы 8.
Отечественной промышленностью выпускаются селеновые шайбы диаметром 18, 25, 35, 45, 100 и больше миллиметров для плотности тока прямой проводимости 50 миллиампер с каждого кв. сантиметра и обратного напряжения: 18 вольт для шайб диаметром 45 миллиметров и 14 вольт для шайб диаметром 100 миллиметров.
Нормальное падение напряжения прямого тока для одной шайбы 1–1,3 вольта независимо от ее диаметра.
Типовые селеновые столбики имеют по 2, 4, 8, 16, 20, 24, 32 и до 40 шайб. Эти столбики могут быть трех видов:
1. Обычного набора последовательных шайб на шпильке 9 с выводами 10 (81, в).
2. Такого же набора, но с выводом от средней шайбы (рис. 81, д).
3. Набора шайб с пятью выводами (рис. 81, е).
Обычные столбики используются в однополупериодных выпрямителях (рис. 81, ж), а со средней точкой – в двухполупериодных выпрямителях (рис. 81, з), с пятью выводами – в мостиковых схемах выпрямителей (рис. 81, и).
В магазинах радиотоваров и электротоваров продаются селеновые столбики, из которых вы можете собрать селеновый выпрямитель. Вам потребуются столбики, собранные из шайб самого большого диаметра: они могут пропускать большой выпрямленный ток.
Изготавливать надо двухполупериодный выпрямитель, так как он дает выпрямленный ток с меньшей пульсацией и позволяет хорошо заряжать аккумуляторы.
Предположим, что вы располагаете понижающим трансформатором, конструкция которого была описана выше, и достаточным количеством квадратных селеновых шайб размером 100х100 миллиметров. Каждая шайба пропускает выпрямленный ток в 6 ампер и выдерживает напряжение 18 вольт.
Ваш выпрямитель должен давать напряжение около 12 вольт и пропускать выпрямленный ток до 15–20 ампер. Для такого выпрямителя возьмите 12 одинаковых шайб, соедините их по двухполупериодной схеме, включив параллельно по 6 шайб в каждое плечо.
В качестве фильтра используйте бумажные или электрические конденсаторы емкостью 20—100 микрофарад, рассчитанные на рабочее напряжение 20–25 вольт.
Для получения выпрямленного напряжения в 12 вольт надо селеновые столбики включать в сеть переменного напряжения в 15 вольт.
Самодельный электрический щиток
Для удобства в работе с различными электрическими приборами необходимо установить на стене специальный электрический щиток, к которому подводится низкое постоянное и переменное напряжение.
Простейший электрический щиток и его схема показаны на рисунке 82. Он состоит из деревянного основания 1, прикрепленного к стене при помощи роликов 2. К щитку подводятся две сети низкого напряжения: с левой стороны проложена сеть переменного, а с правой – постоянного тока. В сеть переменного тока включены предохранительная пробка 3 и двухполюсный рубильник 4. На входные зажимы а и б подается ток переменного напряжения от понижающего трансформатора, а приборы и модели переменного тока присоединяются к выходным зажимам а1 и б1.
В сеть постоянного тока включена предохранительная пробка 5, рубильник 6, автомобильный амперметр постоянного тока 7 со шкалой 15—0—15 ампер и низкоомный ползунковый реостат 8 до 10 ампер. К входным зажимам в и г присоединяются напряжение от выпрямителя, а к выходным зажимам в1 и г1 подключаются приборы и модели постоянного тока. Аккумуляторная батарея подключается для зарядки к специальным зажимам «батарея».

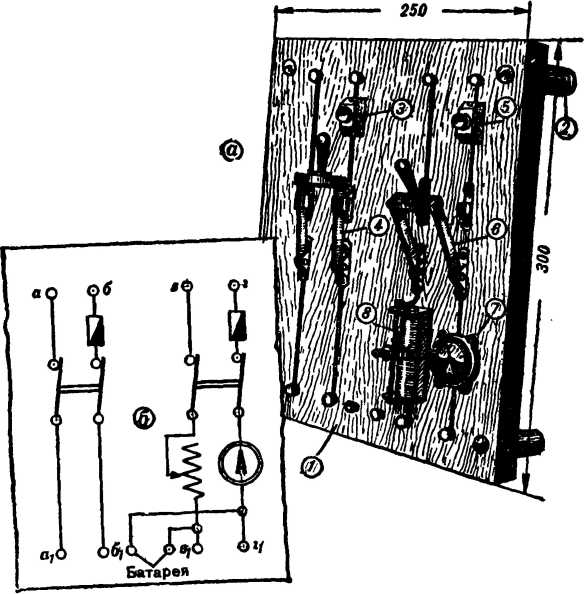

Рис. 82. Устройство электрического щитка.
Электрический щиток изготовьте в следующей последовательности.
Из фанеры толщиной 5–6 миллиметров вырежьте основание по рисунку 82, разметьте на нем места для крепления всех частей, просверлите нужные отверстия и пропитайте парафином. Прикрепите к основанию сначала все зажимы, затем рубильники, предохранительные пробки, реостат и, наконец, амперметр.
Установленные части соедините по схеме, показанной на рисунке 82, б, – и щиток готов. Прикрепите его на высоте 150–170 сантиметров от пола при помощи шурупов с роликами, установленными по углам основания.
Монтаж щитка надо делать толстыми изолированными проводами. Предохранительные пробки следует устанавливать на ток не более 10 ампер. При включении моделей и приборов, потребляющих ток более 10 ампер, нужно заранее поставить на щитке предохранительные пробки, рассчитанные на больший ток. Понижающий трансформатор и выпрямитель желательно установить на полу под щитком и соединить их с соответствующими входными зажимами изолированными проводами большого сечения.
Если вам потребуется изменять напряжение постоянного или переменного тока, то на щитке можете установить вольтметр рядом с амперметром и присоединить его к выходным зажимам с монтажной стороны.
ПИОНЕРСКАЯ ЭЛЕКТРОСВЯЗЬ
Пионеры-электротехники могут легко и просто организовать свой досуг в летних пионерских лагерях или на детских площадках, пользуясь простейшими телефонные ми и телеграфными аппаратами. Много веселых и увлекательных игр по электросвязи вы можете придумать сами, если изготовите самодельные аппараты для различных видов связи.
Простейшие телефонные аппараты из головных радиотелефонов
Самые простые телефонные аппараты можно изготовить из головных радиотелефонов, которые продаются в магазинах радиотоваров. Для этой цели пригодятся высокоомные электромагнитные или пьезоэлектрические радиотелефоны.
Схема простейших телефонных переговоров между двумя пунктами А и Б изображена на рисунке 83, а. Из схемы видно, что на каждом пункте имеются одинаковые телефонные аппараты, то есть головные телефоны. Подобную связь можно установить между соседними комнатами.

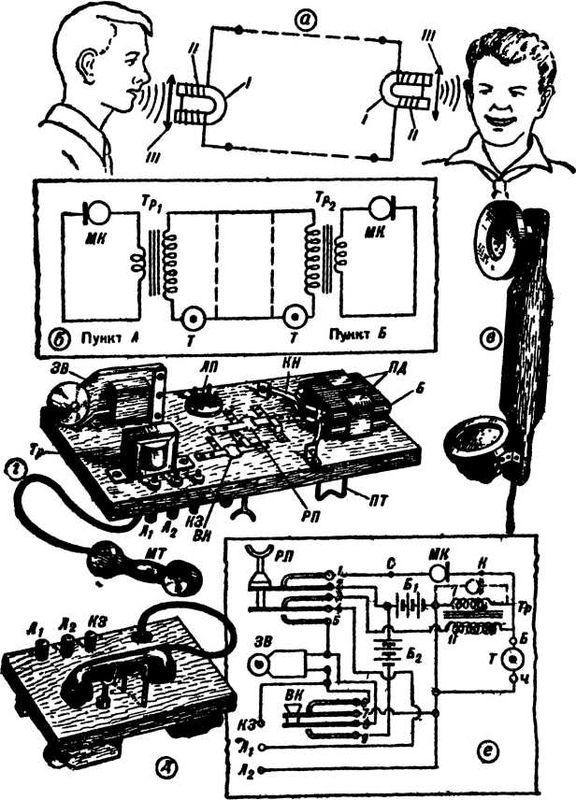

Рис. 83. Устройство простейших телефонных аппаратов: Б и Ч – точки подключения телефона; К и С – точки подключения микрофона; I и II – первичная и вторичная обмотки трансформатора. На схеме е пунктирными линиями показано включение пьезомикрофона.
Каждый такой телефон устроен очень просто. Он состоит из постоянного магнита I, на концы которого насажены две катушки с обмотками II, перед полюсами магнита на небольшом расстоянии укреплена мембрана III – кружок, вырезанный из мягкой листовой жести. Телефоны пунктов А и Б соединяются между собой проводами, иначе говоря, линией связи Л1 и Л2, показанной на рисунке пунктиром.
Рассмотрим, как производятся переговоры между двумя пунктами, пользуясь схемой, приведенной выше.
Предположим, что из пункта А речь передается, а в пункте Б она принимается. Когда разговора нет, мембрана в пункте А неподвижна. В линии связи Л1 и Л2 тока нет. В обмотку телефона пункта Б ток не поступает. Стоит, однако, заговорить перед мембраной в пункте А, как она начнет колебаться. Звуковые волны, созданные голосовыми связками, ударяясь о мембрану, заставляют ее совершать колебания. Колеблясь, мембрана будет то приближаться, то удаляться от постоянного магнита. Ее колебания вызовут соответствующие периодические изменения магнитного поля вокруг катушки, в результате чего в витках катушки возникает электрический ток. Колебания мембраны совершаются в такт со звуковыми колебаниями – значит, и ток, возникающий в катушке, меняет свою величину и направление в такт с этими колебаниями. Ток, вызванный звуковыми колебаниями, называется током звуковой частоты.
Электрический ток, созданный в пункте А, поступает в линию связи и приходит в пункт Б, где попадает в катушку телефона. Проходя по обмотке катушки, электрический ток создает свое дополнительное магнитное поле, которое взаимодействует с магнитным полем постоянного магнита. Когда ток течет по катушке в одном направлении, его магнитное поле усиливает действие поля постоянного магнита, в результате чего мембрана сильнее прогибается в сторону полюсов постоянного магнита. Когда же ток течет по катушке в другом, обратном направлении, его магнитное поле ослабляет действие поля постоянного магнита, и мембрана слабее прогибается в сторону его полюсов. Таким образом, постоянный магнит притягивает мембрану то сильнее, то слабее, заставляя ее колебаться. Так как изменение силы магнита происходит в такт с колебаниями электрического тока, созданного в пункте А, то и мембрана в пункте Б в точности и почти одновременно повторяет те же самые колебания, которые совершает мембрана в пункте А.
Колебания мембраны в пункте Б создают в воздухе звуковые волны. Если телефон пункта Б поднести к уху, то можно услышать речь, переданную с пункта А и воспроизведенную мембраной в пункте Б.
Такая схема крайне неудобна для ведения переговоров, так как в данном случае один телефон, используемый в качестве передатчика речи, обладает очень небольшой мощностью, вследствие чего передаваемую речь воспроизведет второй телефон-приемник на небольшом расстоянии. При устройстве подобной связи один и тот же телефон используется и как приемник речи. При малой мощности ток имеет малую величину и незначительное напряжение, позволяющее вести переговоры на небольшом расстоянии.
Чтобы усовершенствовать телефонные аппараты и увеличить дальности связи, надо применить повышающие трансформаторы. Такие трансформаторы называются телефонными. Первичная обмотка телефонного трансформатора содержит небольшое число витков (около 250), а вторичная намотана более тонким проводом и содержит около 2500–3000 витков.
Вместо телефонного трансформатора можно взять выходной трансформатор от любого радиоприемника или от громкоговорителя.
Кроме того, можно в схему аппаратов включить специальные трубки, на каждой из которых укрепить микрофон для передачи речи и телефон для приема телефонного разговора.
Схема такого аппарата показана на рисунке 83, б. На этой схеме приведено два одинаковых аппарата, один из них установлен в пункте А, а другой – в пункте Б.
В первичной обмотке трансформаторов и включены головные телефоны, выполняющие роль микрофонов МК. Они служат для передачи речи из одного пункта в другой. Во вторичные обмотки этих трансформаторов включены тоже головные телефоны Т. Они соединены с зажимами линии связи и предназначены для приема речи, передаваемой из одного пункта в другой.
Микрофон и телефон каждого аппарата можно закрепить на специальной деревянной рукоятке так, чтобы телефон находился против уха, а микрофон против рта. Такая трубка называется микротелефонной. Ее конструкция показана на рисунке 83, в, а схема включения в аппарат– на рисунке 83, б.
Все части аппарата смонтируйте на нижней стороне деревянного основания, а линейные зажимы (клеммы) и микротелефонную трубку выведите на верхнюю сторону основания. Из сухих досок или фанеры сделайте ящик для аппарата.
Соединение всех частей аппарата производите по схеме, показанной на рисунке 83, б.
В данном аппарате не хватает только устройства для подачи и приема вызова. Это вынуждает все время держать трубку возле уха. Чтобы избежать этого недостатка, надо усовершенствовать аппарат. Рассмотрим конструкцию более совершенного аппарата.
Самодельный телефонный аппарат с вызовом от электрических батарей
Для подачи и приема вызова в схему телефонного аппарата включены: электрический звонок, две кнопки и две батарейки карманного фонаря. В первичную обмотку трансформатора включен угольный микрофон от старого телефонного аппарата. Такой микрофон обладает значительно большей мощностью и позволяет увеличить дальность связи до 1 километра и более.
Наличие кнопок, звонка, микрофона и батареек делает схему аппарата более сложной. Его конструкция приведена на рисунке 83, г, где на деревянном основании, называемом монтажной панелью, показано примерное расположение всех частей.
Этот телефонный аппарат состоит из микротелефонной трубки МТ со шнуром, телефонного трансформатора Тр, электрического звонка постоянного тока ЗВ, кнопки, выполняющей роль рычажного переключателя РП с пятью контактными пластинками. Рычажный переключатель переключает телефонную линию с приема вызова на подачу речи. Две батарейки от карманного фонарика обеспечивают вызов абонента, и одна из них питает цепь микрофона. Посылка вызова осуществляется вызывной кнопкой ВК, состоящей из четырех контактных пластинок. Полюсы соединенных батареек подключаются к контактам КН цепи аппарата. Линия связи присоединяется к линейным зажимам Л1, Л2. Провода, идущие от цепи аппарата к микрофону и телефону микротелефонной трубки, присоединяются к ламповой панельке ЛП. Батарейки от карманного фонарика прикрепляются к монтажной панели с помощью двух упругих пластинчатых держателей ПД.
После переговоров микротелефонную трубку укладывают одним концом на рычажный переключатель, а другим – на специальную подставку трубки ПТ, сделанную из проволоки.
Наружная сторона монтажной панели показана на рисунке 83, д, где микротелефонная трубка находится в положении приема вызова.
Работу аппарата можно рассмотреть по электрической схеме, приведенной на рисунке 83, е, где схема телефонного аппарата показана в положении «разговора», т. е. с рычажного переключателя РП снята микротелефонная трубка. В этом случае контактные пластинки 1 и 2 замкнули цепь микрофона. В цепь оказались включенными микрофон МК, первичная обмотка / трансформатора Гр, одна батарейка Б1 от карманного фонарика. Контактные пластинки 3 и 4 рычажного переключателя РП плотно соприкоснулись между собой и переключили провод линии Л1 в цепь приема разговора.
Приемная цепь состоит из телефона Г, соединенного последовательно со вторичной обмоткой II телефонного трансформатора Гр. При этом цепь звонка отключена, т. е. его цепь разомкнута, точнее контактная пластинка 4 рычажного переключателя РП отошла от контактной пластинки 5 этого переключателя. Следовательно, после снятия микротелефонной трубки вызывная цепь телефонного аппарата вместе со звонком отключается автоматически. Вызывная кнопка ВК бездействует.
Чтобы вызвать абонента, надо положить микротелефонную трубку на рычажный переключатель РП. Под действием давления микротелефонной трубки цепь микрофона разомкнется, так как контактная пластинка 2 рычажного переключателя РП отойдет от пластинки 1. пластинка 4 плотно прижмется к пластинке 5, подключая цепь звонка к проводам линии связи Л1 и Л2. Теперь для вызова абонента надо нажать вызывную кнопку ВК и послать ток от двух последовательно соединенных батареек Б1 и Б2 в линию связи Л1 и Л2. После нажатия на кнопку ВК по цепи пойдет «вызывной» ток. Условимся, что он пойдет от минуса батарейки Б2, через соприкоснувшиеся пластинки 9 и 8 вызывной кнопки, затем через соприкоснувшиеся пластинки 4 и 5 рычажного переключателя в провод Л1 линии связи и проходит по обмотке электромагнита звонка, находящегося в телефонном аппарате вызываемого абонента, заставляя звонок работать; из обмотки звонка ток поступает во второй провод Л2 линии связи, откуда идет к плюсу первой батарейки Б1, проходит эту батарейку и снова возвращается во вторую батарейку Б2.
Подав вызов, надо снять микротелефонную трубку и ждать ответа вызываемого абонента.
Чтобы проверить работу своего аппарата, необходимо при подаче вызова соединить провод Л2 линии с контактной пластинкой 6 вызывной кнопки ВК. Для этой цели выведен провод от пластинки 6 под специальный контрольный зажим КЗ1, установленный на лицевой монтажной панели зажима Л2.
Электрическую схему рассматриваемого аппарата легко собрать по его монтажной схеме, показанной на рисунке 83, ж в развернутом виде.
Изготовление частей телефонного аппарата
Для этого аппарата можно взять готовыми основные части, например микротелефонную трубку (ее легко собрать из готовых микрофона и телефона), детский звонок от электроконструктора, телефонный трансформатор. Однако вызывную кнопку и рычажный переключатель необходимо изготовить самим.
Вызывная кнопка состоит из четырех контактных пластинок, изготовленных из упругой листовой латуни или бронзы по форме и размерам, показанным на рисунке 83, з. Основанием для кнопки служит монтажная панель аппарата, а крепление пластинок к панели показано на рисунке 83, и. Головка вызывной кнопки изготавливается из сухого дерева по размерам, показанным на рисунке 83, к.
Переключатель предназначен для переключения схемы аппарата с приема вызова на передачу речи. Он представляет собой простейшую вызывную кнопку, у которой иначе соприкасаются контактные пластинки (рис. 83, л). Кроме того, корпус кнопки значительно удлинен и на него насажена небольшая, трубочка, внутри которой закреплен рогообразный рычаг.
Если микротелефонная трубка лежит на рычаге, то под действием ее тяжести рычаг перемещается вниз до упорной шпильки. При этом рычаг своим основанием давит на пластинки 2 и 4, отводя пластинку 2 от пластинки 1, а от пластинки 3 – пластинку 4, которая, в свою очередь, соприкоснется с пластинкой 5. Такому положению переключателя соответствует прием и подача вызова.
Стоит снять микротелефонную трубку с рычага, как контактные пластинки под действием своей упругости возвратятся в первоначальное положение, при котором снова плотно соприкоснутся пластинка с пластинкой 1, пластинка 4 с пластинкой 3. Такому положению цепи соответствует передача и прием речи.
Чтобы подать вызов, надо положить трубку на рычаг и нажать на вызывную кнопку. Конструкция подобного рычажного переключателя весьма проста. Детали рычага изображены на рисунке 83, м. Рычаг в собранном виде показан на рисунке 83, н.
Основание рычага надо выточить из сухого дерева в виде кнопочки с продолговатым корпусом. На корпус насаживают небольшой отрезок металлической трубки соответствующих размеров. Из мягкой проволоки диаметром 3–4 миллиметра выгибают рычаг 10 (рис. 83, м), который туго вставляют в верхнюю часть трубки 11. Затем трубку насаживают на деревянное основание 12 и, отступив на 5–6 миллиметров от верхнего края основания, просверливают небольшое сквозное отверстие под металлическую шпильку-упор, ограничивающий перемещение рычага вниз. Контактные пластинки рычага имеют те же размеры и форму, что и пластинки простейших вызывных кнопок.
Сборка рычага производится следующим образом. Сначала на монтажной панели на определенном месте просверливают отверстие диаметром 10–12 миллиметров. С внутренней стороны панели отверстие рассверливают на глубину 3–4 миллиметра сверлом или перкой диаметром 15–16 миллиметров, чтобы основание рычага уходило заподлицо. Затем к панели прикрепляют контактные пластинки согласно монтажной схеме аппарата. На основании рычага укрепляют корпус и пропускают шпильку через отверстие в корпусе. На некотором расстоянии от рычага сверху на монтажной панели укрепляют подставку 13 трубки, изогнутую из проволоки.
Сборка аппарата

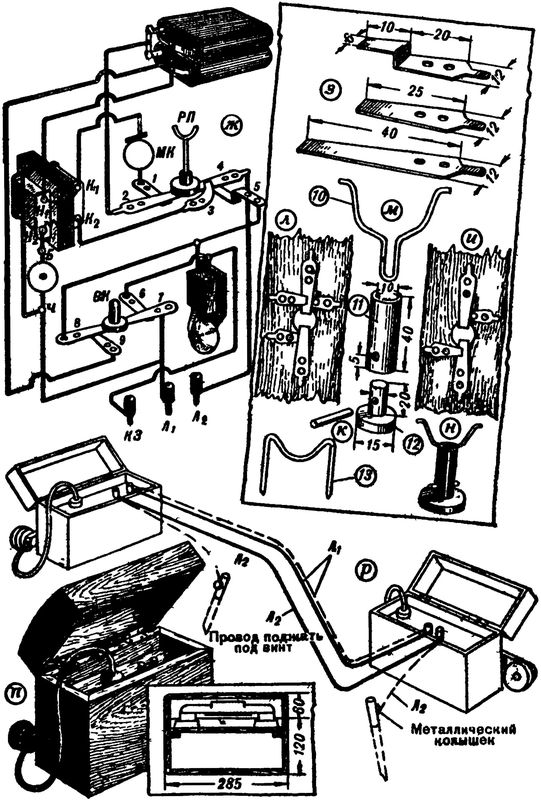

Модель аппарата с вызовом от электрических батареек собирается по его развернутой монтажной схеме (рис. 83, ж). Телефон надо присоединить через ножки лампового цоколя и ножки ламповой панельки к точкам Б и Ч монтажной схемы, а микрофон следует подключить через другие ножки лампового цоколя и панельки к точкам К и С, показанным на рисунке 83, е. Из них точку К соедините с концом К1 первичной обмотки трансформатора, а точку С – с контактной пластинкой 1 рычажного переключателя. Вывод от начала первичной обмотки Н1 присоедините к плюсу первой батарейки, а минус этой батарейки– к пластинке 2 переключателя. Вывод конца вторичной обмотки K2 трансформатора соедините с пластинкой 3 переключателя. Пластинку 4 переключателя соедините с линейным зажимом а пластинку 5 переключателя– с одним из выводов от звонка, который, в свою очередь, присоединяется к пластинке 8 вызывной кнопки. Второй вывод от звонка присоедините к пластинке 6 вызывной кнопки. Эту пластинку соедините с контрольным зажимом звонка КЗ. Вывод от начала вторичной обмотки Н2 трансформатора присоедините к ножке Б ламповой панельки, а ножку Ч этой панельки – к линейному зажиму Л2. к которому присоедините пластинку 7 вызывной кнопки. Минус второй батарейки соедините с пластинкой 9 вызывной кнопки, а плюс этой батарейки– с минусом первой батарейки. Вывод от начала первичной обмотки H1 присоединяется к ножке Ч ламповой панельки.
Теперь нужно спаять все соединения схемы и вставить цоколь со шнуром микротелефонной трубки в ламповую панельку.
Мы не описали подробно, как крепить детали к монтажной панели аппарата, так как каждый конструктор может найти свой способ. Однако крепление батарейки к панели должно быть основательно продумано. В нашей модели они крепятся к монтажной панели двумя стальными пластинчатыми пружинками, которые надежно удерживают их на своих местах.
Изготовление ящика для аппарата
Ящик (рис. 83, г) можно сделать из фанеры или сухих досок толщиной от 5 до 10 миллиметров, а также сколотить или склеить из мелких деревянных дощечек. Он предохраняет монтажную схему аппарата от случайных повреждений. Размеры ящика в каждом отдельном случае выбираются в зависимости от размеров монтажной панели и от величины самодельных деталей. К изготовлению ящика следует приступать в последнюю очередь, когда электрический монтаж аппарата закончен. Верхнюю крышку ящика желательно сделать на навесах. Высота крышки должна быть такой, чтобы в ее внутренней части свободно помещалась микротелефонная трубка, когда ящик бывает закрыт. Для удобства переноски аппарата к нему прикрепляют скобочки и пропускают сквозь них ремешки (лямки). Ящик закрывают при помощи двух крючков, изготовленных из толстой проволоки.
Включение аппаратов в линию связи
Для наших аппаратов в пионерских лагерях летом можно проложить временные или постоянные двухпроводные и однопроводные линии.
Постоянные линии натягивают на специальных столбах телефонных и телеграфных линий. К ним подключают телефонные аппараты на длительное время. Поэтому они получили название постоянных линий.
Временные линии прокладываются для непродолжительной связи. Такие линии можно проложить полевым телефонным кабелем. Если расстояние между абонентами не превышает 1–1,5 километра, то можно пользоваться однопроводной линией связи.
В однопроводной линии один провод прокладывают, а другим «проводом» является земля. В этом случае провод соединяют с землей через заземление, а лучше через водопроводные трубы или трубы отопительной системы. Чтобы между землей и проводом был надежный контакт, вбивают в землю на небольшую глубину металлический колышек, а затем его вынимают. Получившееся углубление засыпают солью или заливают соленой водой. Затем в это углубление снова вбивают металлический колышек до конца. Раствор соли является хорошим проводником электрического тока. Он растекается по слою земли и обеспечивает надежный контакт между колышком и землей. От колышка берут отвод для присоединения к линейному зажиму аппарата.
Включение аппарата в линию связи показано на рисунке 83, р.
В двухпроводной линии провода присоединяются к линейным зажимам – один к Л1, другой к Л2, а в однопроводной линии – провод присоединяют к одному из линейных зажимов, а к другому зажиму – отвод от металлического колышка (длина колышка 50–70 сантиметров).
Для прокладки линий можно использовать телефонный кабель и многожильный обмоточный провод с любой изоляцией. Диаметр провода желательно брать в пределах от 0,8 до 2 миллиметров. Если же расстояние между пунктами не превышает 200–300 метров, то для линий связи используют провод диаметром от 0,6 до 1 миллиметра, в крайнем случае – обычную печную проволоку, которую необходимо прокладывать на изоляторах.
Линии прокладывают не только на специальных телефонных столбах, но и на небольших шестах, вбитых в землю, или же по стволам деревьев, по кустарнику и даже по земле.
