Light Tank M3/M5 General Stuart

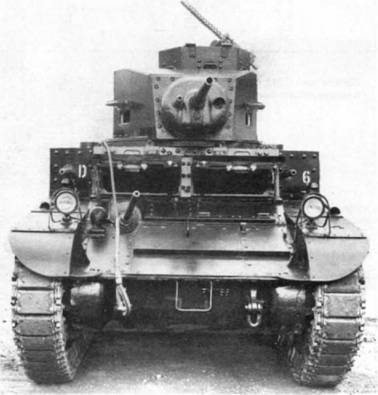

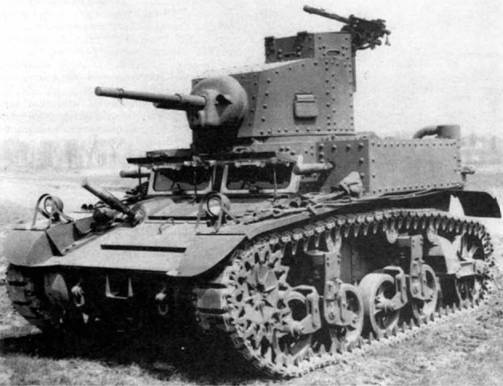

Один из первых серийных танков МЗ. 1941 г. У этой машины корпус и башня клепаные (слева). Танк МЗ со сварной башней (внизу)

Самый массовый и наиболее известный легкий танк периода второй мировой войны. Представлял собой прямое развитие легкого танка М2А4. Разрабатывался и производился фирмами American Саг and Foundry и Cadillac Саг Division (филиал фирмы General Motors). С 1941 по 1944 г. изготовлено 22 743 единицы.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

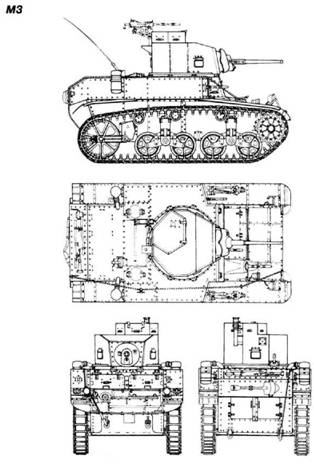

МЗ – первый вариант с клепаными корпусом и башней В процессе производства башня стала сварной, форму ее изменили – многогранную на подковообразную. Машины поздних выпусков имели частично сварной корпус. Боевая масса 12,43 т. Габариты 4531x2235x2515 мм. Часть машин оснащалась стабилизатором наведения пушки в вертикальной плоскости и дизелем Guiberson Т-1020-4 мощностью 210 л.с. Изготовлено 5811 единиц.

МЗА1 – ликвидирована командирская башенка и пулеметы в бортовых спонсо– нах. Корпус, ходовая часть и двигатель – без изменений. Изготовлено 4621 единица, из них – 211 с дизелем Guiberson Т– 1020-4.

МЗАЗ – полностью сварной корпус новой формы со скошенными скулами. Башня с развитой кормовой нишей, в которой размещена радиостанция. Вооружение, двигатель и ходовая часть – такие же, как у МЗА 1. Изготовлено 3427 единиц.

Легкие танки МЗ позднего выпуска с подковообразными сварными башнями. 1942 г.

М5 – силовая установка из двух карбюраторных 8-цилиндровых двигателей Cadillac Series 42 V8 суммарной мощностью 220 л.с. и автоматическая коробка передач Cadillac Hydra-Matic. Новый полностью сварной корпус с лобовой броней 63 мм. Башня и ходовая часть – как у МЗА1. Изготовлено 2074 единицы.

М5А1 – М5 с башней от МЗАЗ. Введено броневое прикрытие установки зенитного пулемета, ящик для снаряжения на корме башни и штампованные опорные катки. Изготовлено 6810 единиц.

Пераые 84 танка МЗ, полученные англичанами, прибыли в Северную Африку весной 1941 г. Ими укомплектовали 8-й гусарский полк (Kings Royal Irish Hussars) 4-й танковой бригады, входившей в состав 7-й танковой дивизии. Американскими танками заменили устаревшие английские крейсерские машины А9, А10 и А13. Причем "Стюарт" не уступал последним по подвижности, вооружению и броневой защите и значительно превосходил их по надежности и простоте эксплуатации.

Обозначения модификаций танков серии МЗ/М5 в английской армии:

Stuart I – МЗ;

Stuart II – МЗ с дизелем; поставлено 1829 единиц обеих модификаций.

Stuart III – МЗА1;

Stuart IV– МЗА1 с дизелем; поставлено 1594 единицы обеих модификаций.

Stuart V – МЗАЗ; поставлено 2045 единиц;

Stuart VI – М5 и М5А1; поставлено 1421 единица.

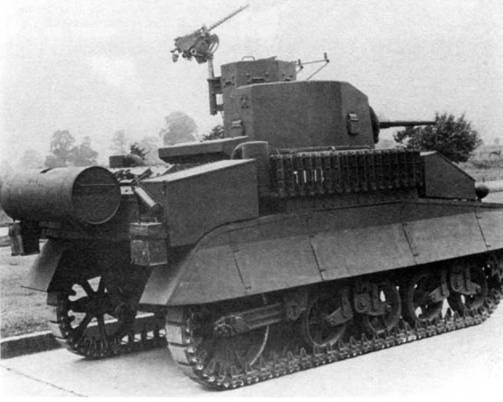

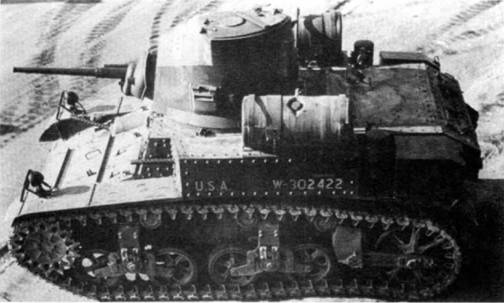

Легкий танк МЗ, подготовленный для действий в африканской пустыне. Американцы посчитали достаточным оснастить танк двумя 102-литровыми наружными топливными баками, соединенными с системой питания двигателя

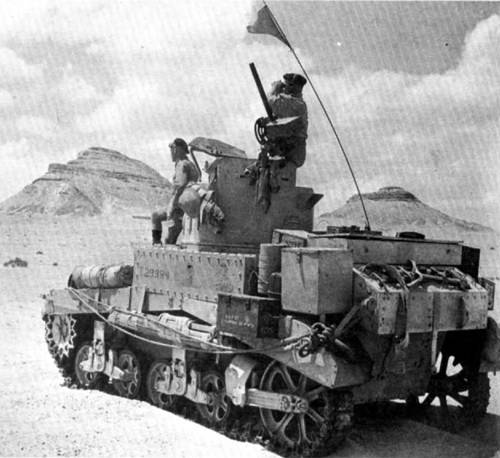

Легкий танк Stuart I, прошедший эталонное переоборудование для действий в Северной Африке. 1941 г. Англичане, в отличие от американцев, оснастили пустынный вариант значительно богаче. В британском варианте наружный топливный бак располагался на корме машины

Боевое крещение «стюарты» получили в ноябре 1941 г. в бою у Габр-Салеха. К этому моменту новыми танками укомплектовали все три полка 4-й танковой бригады. Эти полюбившиеся английским экипажам танки участвовали в боевых действиях до конца африканской кампании, причем первоначально они использовались как крейсерские, С учетом специфики театра «стюарты» оборудовали дополнительными наружными топливными баками, большими ящиками для амуниции и снаряжения.

Вплоть до конца 1944 г. они были единственными легкими танками в составе разведывательных полков английских танковых дивизий, воевавших на Европейском континенте. Широко и успешно эти машины использовались англичанами в Бирме против японцев.

Stuart I в разведке. 10-я танковая дивизия 8-й английской армии. Северная Африка, август 1942 г.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА М3А1

БОЕВАЯ МАССА, т: 12,94.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4531, ширина – 2235, высота – 2151, клиренс – 420.

ВООРУЖЕНИЕ: 1 пушка Мб калибра 37 мм и 3 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 116 артвыстрелов и 6400 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М5А1, стабилизатор наведения в вертикальной плоскости.

БРОНИРОВАНИЕ, мм: лоб корпуса – 45, корма – 25, крыша и днище – 10, башня – 13…38.

ДВИГАТЕЛЬ: Continental W670-9A, 7-цилиндровый, звездообразный, карбюраторный, воздушного охлаждения, мощность 250 л.с. (184 к8т) при 2400 об/мин, рабочий объем 9832 см³ .

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятиско– ростная коробка передач с синхронизатором, дифференциал, бортовые передачи; тормоза ленточные.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); каждая тележка подвешена на двух вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 294 мм, шаг трака – 140 мм.

СКОРОСТЬ МАКС., км/ч: 48.

ЗАПАС ХОДА, км: 113.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35, высота стенки, м – 0,61, ширина рва, м – 1,83, глубина брода, м – 0,91.

СРЕДСТВА СВЯЗИ; радиостанция SCR-508.

Stuart I из состава 5-го танкового полка 5-й канадской танковой дивизии на учебных занятиях в Великобритании. 1943 г.

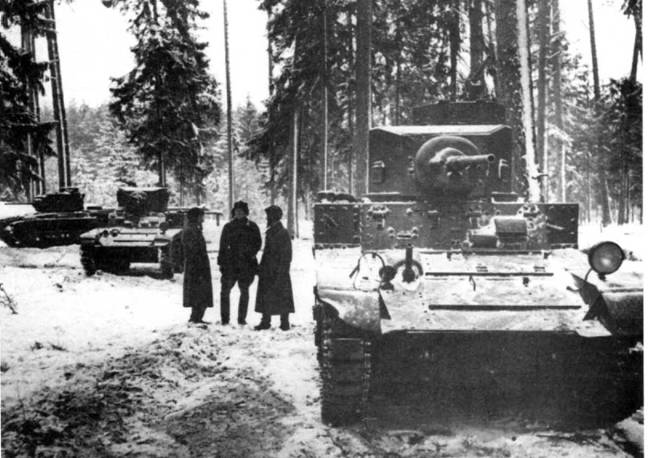

Легкий танк М3л (МЗ) одной из частей Красной Армии. Калининский фронт, 1943 г.

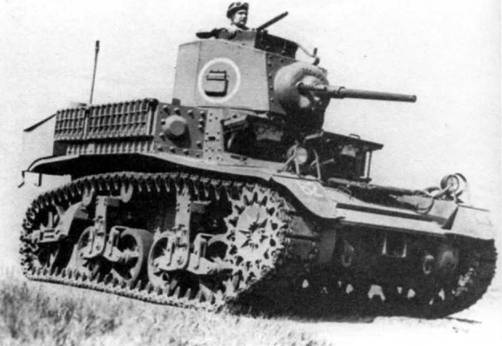

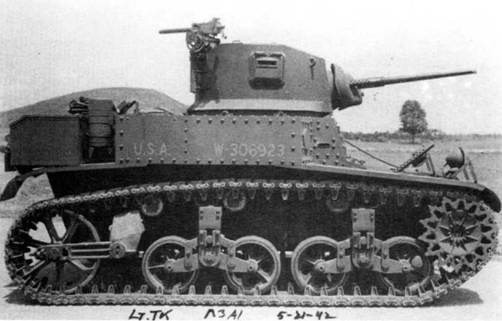

Легкий танк МЗА1. Абердинский полигон, май 1942 г.

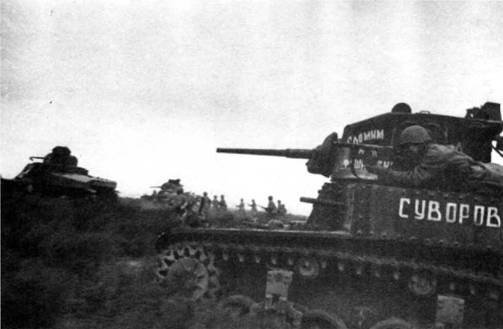

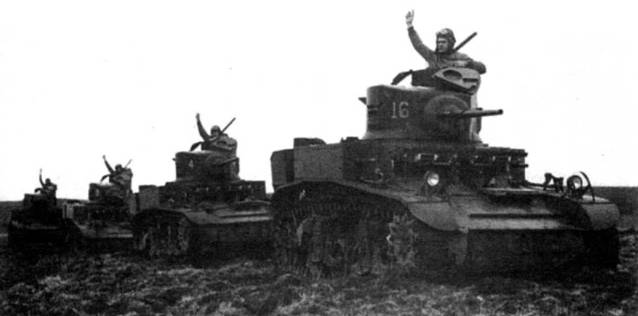

Танки 241-й танковой бригады в атаке. Донской фронт, сентябрь 1942 г. На переднем плане – легкий танк МЗА1 (в Красной Армии – МЗл)

Для целей разведки большая высота «Стюарта» была явно не подходящей, поэтому англичане часто снимали с танков башни и вместо них устанавливали пулеметы. Эти машины назывались Stuart Recce. В безбашенном варианте «стюарты» часто применялись и в качестве командирских машин, бронетранспортеров и артиллерийских тягачей. Последние прослужили в английской армии до середины 1950-х годов.

Что касается "стюартов" армии США, то они впервые вступили в бой в декабре 1941 г., когда боевые машины из 192-го танкового батальона атаковали японцев, высадившихся на Филиппинах.

В составе 1-й и 2-й танковых дивизий армии США МЗ, МЗА1 и М5 использовались в Северной Африке в 1942 – 1943 гг.

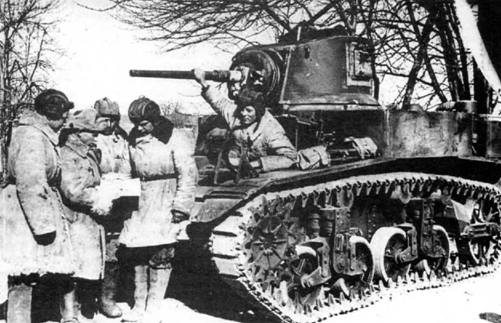

Постановка задачи экипажу танка МЗл (МЗА 1). Западный фронт, 1942 г.

Легкий танк Stuart V (МЗАЗ)

Что касается М5А1, то в период боев в Тунисе они поступали на вооружение в батальоны легких танков и в противотанковые части, где использовались в качестве командирских. При этом из боевых частей постепенно вытеснялись «стюарты» ранних модификаций. Ко времени высадки в Сицилии, в конце 1943 г. М5А1 стал стандартным легким танком армии США.

После африканской кампании американские танковые дивизии реорганизовали

В результате число легких танков в них сократилось со 126 до 51. Однако в Африке и Италии при наличии у противника большого количества легких боевых машин еще можно было найти применение для М5А1. Но во Франции и Германии немецкие танки 1944 г. – Pz.IV с длинноствольной пушкой, "Пантера" и "Тигр" – не оставили "стюартам" никаких шансов уцелеть на поле боя. Поэтому американские командиры стремились не использовать М5А1 в танковых атаках. Уделом "стюартов" стала огневая поддержка моторизованной пехоты, разведка, охрана штабов и другие вспомогательные функции.

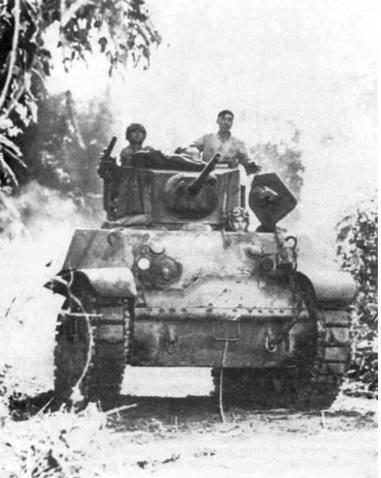

МЗАЗ в Бирме. Танк принадлежит к составу 1-й китайской сводной танковой бригады

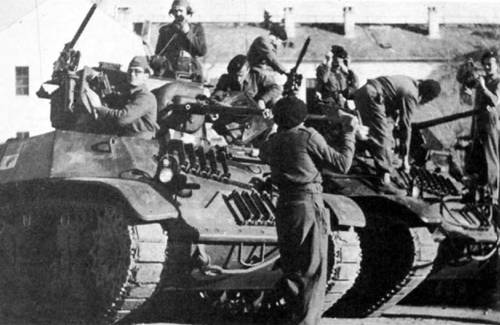

Танки МЗАЗ 1-й танковой бригады Народно-освободительной армии Югославии

На Тихоокеанском театре военных действий «стюарты» всех модификаций воевали в составе танковых батальонов Корпуса морской пехоты вплоть до 1945 г. Для уничтожения японских бункеров на островах использовался огнеметный вариант «Стюарта» МЗА1 и М5А1 – Satan («Сатана»).

После принятия в 1944 г. на вооружение легкого танка М24 большую часть М5А1 переделали в разведывательные машины Stuart Recce. С них сняли башни и установили 12,7-мм пулемет Browning М2НВ. Аналогичным образом оборудовались машины управления для командиров частей и подразделений.

Наибольшее количество танков "Стюарт" (модификаций МЗ и МЗА1) после американской и английской армий получила Красная Армия. Первые 46 "стюартов" прибыли в СССР в январе 1942 г., а последние 16 – в апреле 1943-го.

Танки МЗл ( МЗ "легкий" – так в советских документах именовался "Стюарт")пос– тупали на вооружение батальонов легких танков а составе танковых бригад и отдельных танковых батальонов. Последние могли иметь как смешанный состав – из средних МЗс и легких МЗл, так и однородный. Например, 6 сентября 1942 г. в распоражение командования Северной группы войск Закавказского фронта прибыл 75-й отдельный танковый батальон в составе 30 танков МЗл. С 7 по 22 сентября 1942 г., ведя бои в районе Кизляра, батальон уничтожил 18 танков противника.

В 1942 г. большинство танков МЗл было сосредоточено в частях и соединениях Северо-Кавказского и Закавказского фронтов. Вместе с тем имелись эти танки и в составе Западного, Северо-Западного и Воронежского фронтов. В начале 1943 г. МЗл принимали участие в Новороссийской десантной операции, причем – в первом эшелоне.

С мая 1943 г. по инициативе советской стороны поставки танков "Стюарт" прекратились. Тем не менее в ряде танковых частей их продолжали использовать на советско-германском фронте в 1943, 1944-м и даже в 1945 гг. Так, например, по состоянию на 25 марта 1945 г. в составе 1-й конно-механизированной группы 2-го Украинского фронта имелось 20 танков МЗл.

Во время Второй мировой войны "стюарты" разных модификаций состояли на вооружении Китае, в войсках "Свободной Франции", польских и чехословацких войсках на Западе, в Народно-освободительной армии Югославии. Значительное количество боевых машин – 683 – было передано латиноамериканским государствам, где они состояли на вооружении вплоть до 1970-х годов. До недавнего времени модернизированные до неузнаваемости МЗА1 под обозначением Х1А2 находились на вооружении бразильской армии.

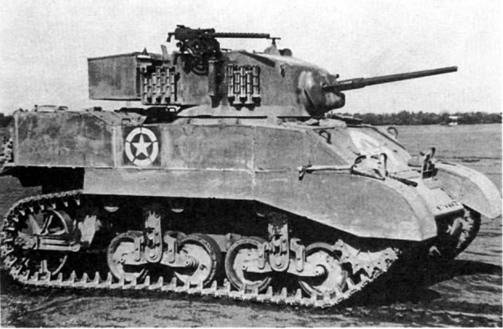

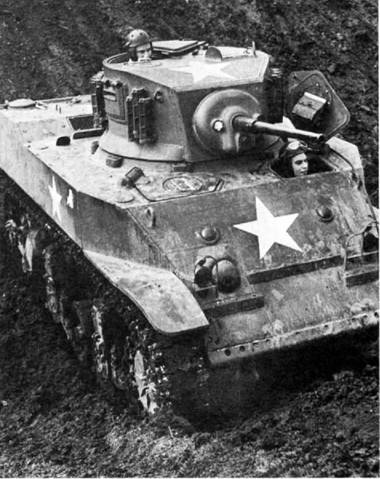

Легкий танк М5 во время испытаний в Великобритании. Март 1943 г.

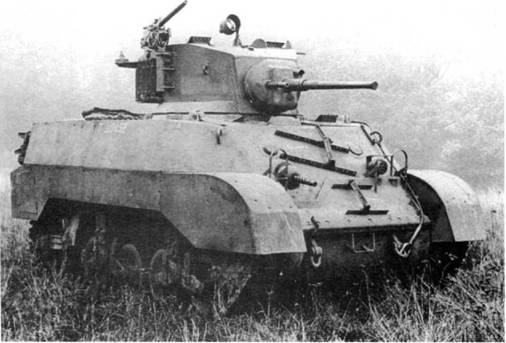

Легкий танк М5А1 позднего выпуска (с крыльями и штампованными опорными катками)

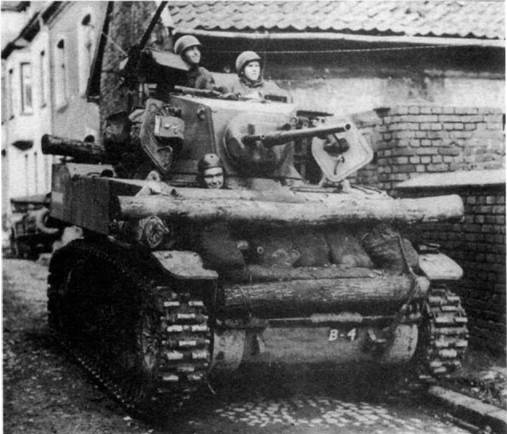

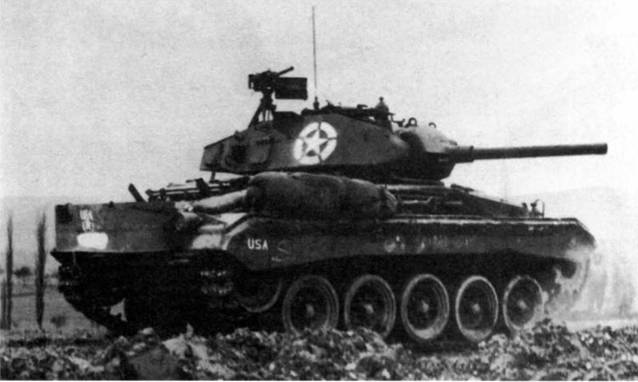

Легкий танк М5А1 из состава 67-го танкового полка 2-й танковой дивизии. Германия, ноябрь 1944 г. С помощью бревен и мешков с песком экипажи старались хоть как-то повысить защищенность своих машин

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА М5А1

БОЕВАЯ МАССА, т: 15,4.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4839, ширина -2286, высота (по зенитному пулемету)– 2565, клиренс – 420.

ВООРУЖЕНИЕ: 1 пушка Мб калибра 37 мм и 3 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 116 артвысгрелов и 6400 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M70D, перископический прицел М4А1, стабилизатор наведения в вертикальной плоскости.

БРОНИРОВАНИЕ, мм: лоб корпуса – 38 – 64, корма – 25, крыша и днище – 13, башня -13…51.

ДВИГАТЕЛЬ: два Cadillac V-8 серии 42, 8-цилиндровых, V-образных, карбюраторных, жидкостного охлаждения суммарной мощностью 220 л.с. (162 кВт) при 3400 об/мин, суммарный рабочий объем 11340 см³ .

ТРАНСМИССИЯ: две гидромуфты, две четырехскоростные автоматические коробки передач с гидравлическим управлением, два карданных вала, двухступенчатый планетарный редуктор (демультипликатор), двойной дифференциал, бортовые передачи. ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно s две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); каждая тележка подвешена на двух вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 294 мм, шаг трака – 140 мм.

СКОРОСТЬ МАКС., км/ч: 48.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35. высота стенки, м – 0,61, ширина рва, м – 1,83, глубина брода, м – 0,91.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508, – 528 или -538.

Light Tank M22 Locust

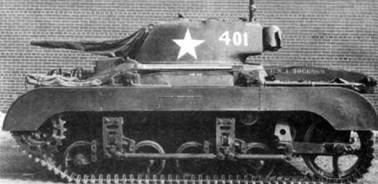

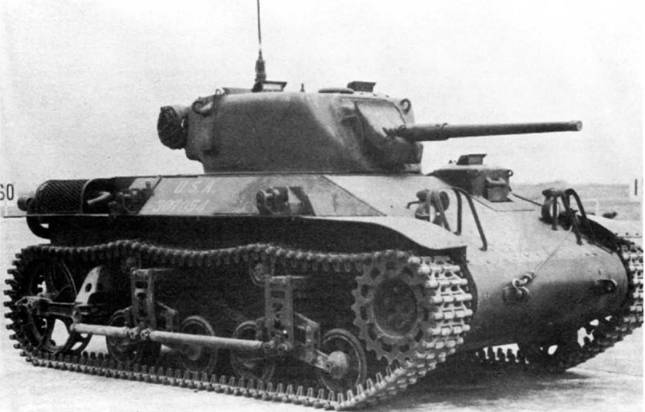

Легкий авиадесантный танк M22 Locust (на фото вверху и внизу)

Авиадесантный легкий танк, созданный в соответствии с требованиями, разработанными воздушно-десантными войсками армии США в феврале 1941 г. Предназначался для транспортировки как внутри, так и снаружи самолета и десантирования посадочным способом. Проектировался и производился фирмой Marmon-Herrington. С марта 1943 по февраль 1944 г. изготовлено 830 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус сварной, двухместная башня – литая, цилиндрической формы, с кормовой нишей, в которой размещалась радиостанция. По бортам корпуса имелись узлы крепления к наружной подвеске самолета. Вооружение, силовая передача и ходовая часть танка были почти аналогичны соответствующим агрегатам легкого ганка МЗ.

В ходе Второй мировой войны М22 не использовался американской армией по прямому назначению. ВВС США не располагали самолетом для его транспортировки в собранном виде. "Локаст" можно было перевозить только на самолете С-54 Skymaster. При этом корпус танка подве

шивался под фюзеляжем, а башня грузилась в самолет.

Первое участие в бою "локасты" приняли 25 марта 1945 г. в ходе операции по форсированию Рейна, Они входили в состав 6-й английской воздушно-десантной дивизии. Для перевозки танка по воздуху англичане, получившие 260 боевых машин этого типа, использовали грузовой планер. В последующем часть танков англичане передали бельгийской армии, откуда М22 попали в Египет, где состояли на вооружении вплоть до 1956 г.

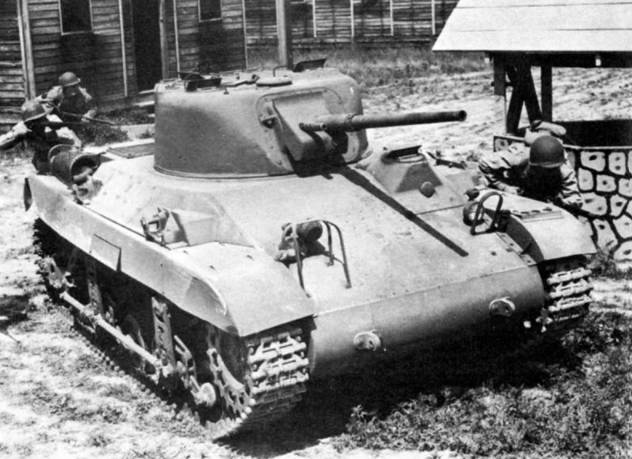

Легкий танк М22 во врем я тактических занятий на Абердинском полигоне. 1944 г.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА М22

БОЕВАЯ МАССА, т: 7,445.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 3937, ширина – 2159, высота -1854.

ВООРУЖЕНИЕ: 1 пушка Мб калибра 37 мм, 1 пулемет Browning М1919А4 калибра 7,52 мм.

БОЕКОМПЛЕКТ: 50 артвыстрелов, 2500 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М46, перископический прицел М8.

БРОНИРОВАНИЕ, мм: лоб корпуса – 13, борт – 10…13, корма – 13, крыша – 13. днище – 10, башня -10…25,

ДВИГАТЕЛЬ: Lycoming 0-435Т. 6-цилиндровый горизонтально-оппозитный, карбюраторный, воздушного охлаждений, мощность 162 л.с. (119 кВт) при 2800 об/мин.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, четырехскоростная коробка передач с синхронизатором, дифференциал, бортовые передачи; тормоза ленточные.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); каждая тележка подвешена на двух вертикальных буферных пружинах; в каждой гусенице 106 траков шириной гусеницы 286 мм, шаг трака 76 мм.

СКОРОСТЬ МАКС., км/ч: 56.

ЗАПАС ХОДА, км: 180.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 26, высота стенки, м – 0,46, ширина рва, м -1,67, глубина брода, м – 0,92.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508.

Light Tank M24 General Chaffee

Разрабатывался с учетом опыта мирового танкостроения, накопленного за годы Второй мировой войны. Во внешнем облике танка, резко отличавшемся от всех ранее созданных американских легких боевых машин, угадывается влияние советского среднего танка Т-34. Предназначался для использования в качестве разведывательного и авиадесантного. Первый американский танк с торсионной подвеской. Производился фирмами Cadillac Саг Division, American Саг and Foundry и Massey Harris. С апреля 1944 по июнь 1945 г. изготовлено 4070 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус и башня сварные, броневые листы, примерно такой же толщины, как у танков серии М5, располагались под значительно большими углами наклона к вертикали. Силовая установка размещалась в кормовой части танка, а механизм поворота и бортовые передачи – в носовой. 75-мм пушка (модернизированный вариант авиационного орудия, использовавшегося на самолете B-25G Mitchell) снабжалась стабилизатором в вертикальной плоскости типа "Вестингауз". Силовая установка и трансмиссия были заимствованы у легкого танка М5, а подвеска у самоходного орудия М18. Особенностью М24 является наличие дублированных приводов управления танком у пулеметчика (он же – помощник механика-водителя). В боевом отделении находилось дополнительное (пятое) сиденье для командира подразделения.

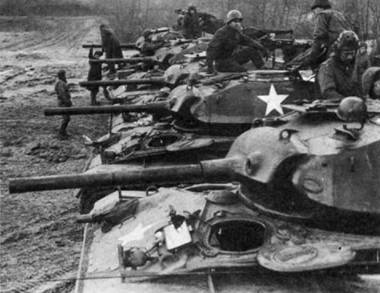

Легкий танк М24 (вверху и внизу). Американские войска в Европе получили эти танки зимой 1944 – /945 гг.

Легкий танк М24 из 740-го танкового батальона 82-й воздушно-десантной дивизии. Новые танки эта часть получила зимой 1945 г. после «Битвы за выступ» (сражение в Арденнах)

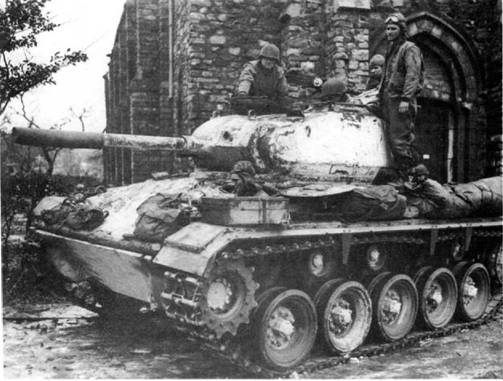

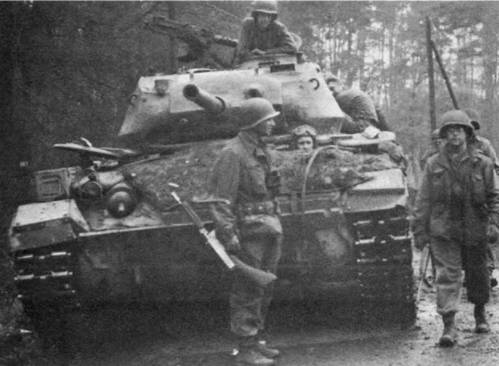

Легкий танк М24 и пехота в окрестностях Хаультхаузена. Германия, март 1945 г.

Легкий танк М24 в боевом охранении. Бельгия, январь 1945 г.

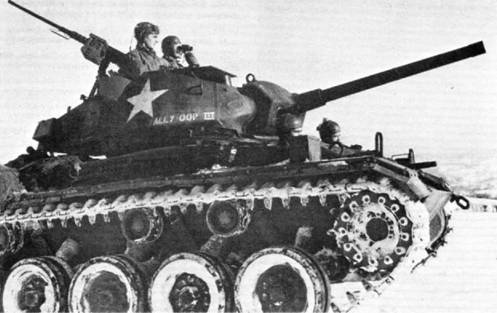

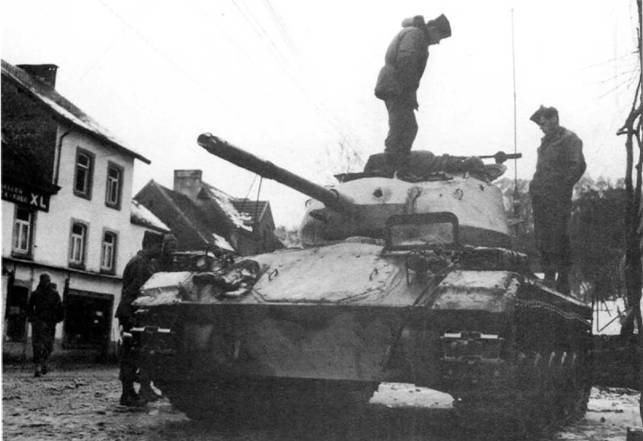

Выкрашенный в зимний камуфляж танк М24 18-го кавалерийского разведывательного эскадрона 14-й кавалерийской группы. Бельгия, февраль 1945 г.

С лета 1944 г. танки М24 начали поступать в войска и интенсивно вытеснять из боевых частей устаревшие «стюарты». Боевой дебют М24 состоялся в декабре 1944 г. в составе 740-го танкового батальона 82-й воздушно-десантной дивизии, во время отражения германского наступления в Арденнах. Эти бои подтвердили, что ни по вооружению, ни по бронированию «Чаффи» не может тягаться с немецкими средними танками. И хотя на боевой счет новых американских машин и записали несколько подбитых «пантер» и даже «тигров», эти удачи можно отнести к случайностям. Тем не менее М24 довольно интенсивно использовались американцами и англичанами (последние получили из США около 300 машин этого типа) вплоть до конца войны.

В качестве авиадесантного "Чаффи" предполагалось использовать так же, как М22, то есть перевозя башню от него внутри самолета С-54, а все остальное на наружной подвеске. Только появление транспортного самолета С-82 грузоподъемностью 10 т позволило перевозить танк без башни внутри фюзеляжа. Из-за сложности транспортировки М24 не нашел широкого применения в воздушно– десантных войсках армии США.

Танк послужил базой для создания нескольких образцов самоходно-артиллерийских установок.

После Второй мировой войны М24 использовался американскими войсками в Корее, а французской армией – в Индокитае. В 1950-х годах танк интенсивно экспортировался и долгое время состоял (а кое-где и до сих пор состоит) на вооружении в Греции, Норвегии, Пакистане, Португалии, Тайване, Таиланде, Турции, Уругвае и Вьетнаме.

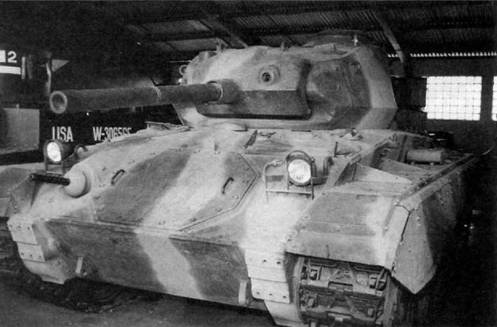

Легкий танк М24 в экспозиции Военно– исторического музея бронетанкового вооружения и техники в Кубинке

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА М24

БОЕВАЯ МАССА, т: 17,59.

ЭКИПАЖ, чел.: 4-5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5490, ширина – 2847, высота – 2542, клиренс – 432.

ВООРУЖЕНИЕ: 1 пушка Мб калибра 75 мм, 1 пулемет Browning М2НВ калибра 12,7 мм, 2 пулемета Browning М1919А4 калибра 7,52 мм, 1 дымовой гранатомет калибра 50,8 мм.

БОЕКОМПЛЕКТ: 48 зртвыстрелов, 440 патронов калибра 12,7 мм, 3750 патронов калибра 7,62 мм. 14 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M71G, перископический прицел М4А1, стабилизатор наведения в вертикальной плоскости.

БРОНИРОВАНИЕ, мм: лоб корпуса – 25,4, борт – 25,4, корма – 19. крыша и днище – 12,7, башня -12,7…38,1.

ДВИГАТЕЛЬ: деа Cadillac 44Т24, 8-цилиндровых, V-образных, карбюраторных, жидкостного охлаждения, суммарной мощностью 220 л.с. (162 кВт) при 4000 об/мин.

ТРАНСМИССИЯ: две гидромуфты, две планетарные коробки передач, демультипликатор, карданный вал, двойной дифференциал, бортовые передачи. Коробки передач и демультипликатор обеспечивали 6 скоростей вперед и 1 назад,

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, три поддерживающих катка, направляющее колесо с компенсационным механизмом, обеспечивающим постоянное натяжение гусеницы, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 75 траков шириной 406 мм, шаг трака 140 мм.

СКОРОСТЬ МАКС., км/ч: 55.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, высота стенки, м – 0,91, ширина рва, м – 2,4, глубина брода, м – 1,02.

СРЕДСТВА СВЯЗИ: радиостанция SCR-538.
