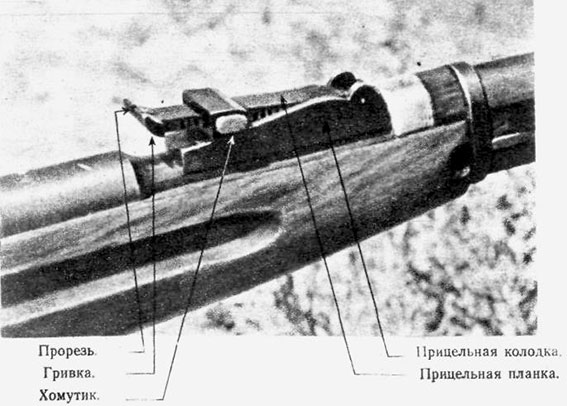

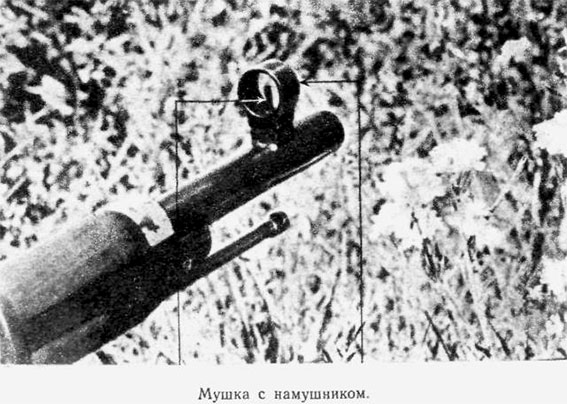

Если мушка находится как раз посередине прорези, а вершина ее – на одном уровне с верхним краем гривки, пуля попадет в цель.
Но вот ваша мушка прижалась к правой стороне прорези. Стрелять нельзя: пуля попадет правее цели.
Вы поторопились исправить ошибку и резко повели стволом: пуля попадет теперь левее, потому что мушка сдвинулась влево.
Обратите внимание: такую мушку называют «крупная»: пуля попадет выше цели.
Не годится и «мелкая» мушка: пуля попадет ниже цели.
Но хуже всего, если гривка наклонилась в сторону. Значит, вся винтовка «свалена». Это верный промах. «Свалите» винтовку вправо – пуля тоже пойдет правее, да вдобавок еще ниже цели. «Свалите» винтовку влево – и пуля пойдет левее и ниже.
Наконец вам удалось поймать цель на мушку. Стреляйте!
Для этого нужно только нажать на спусковой крючок. Он надавит на спусковую пружину, шептало выскочит из-под боевого взвода курка. Курок с ударником освободится, освободится и боевая пружина. Ничем не стесняемая, она разожмется и изо всех сил толкнет ударник вперед. Боек стукнет по капсюлю, и прогремит выстрел.
Пуля пробила мишень и где-то далеко зарылась в землю. Не теряйте времени! Затвор влево и к себе! Пустая гильза еще в воздухе, а пружина уже вытолкнула из магазина новый патрон. Рукоятку вперед и направо! Винтовка заряжена. Можно снова стрелять.
Любо глядеть, когда огонь ведет бывалый воин. Кажется, что это работает какой-то замечательный механизм. Все движения такого стрелка быстры и точны. Внимание его занято только наблюдением за врагом, притаившимся в ложбине. Не глядя на винтовку, открывает и закрывает он затвор. Торопливо и отрывисто звучат выстрелы, словно дятел долбит крепким клювом сухую ель.
Магазин пуст. По-прежнему не отрывая глаз от темной ложбины, боец лезет в подсумок за новой обоймой.
Двенадцать пуль выпускает он в минуту, и ни одна не пропадает даром. Отдельные выстрелы он успевает сделать всего за три секунды. И враг, попавший под меткий и скорый огонь нашей винтовки, редко уходит живым.
Прохоровская «старушка»
Нет винтовки прочнее и выносливее русской «трехлинейки». Велика ее смертоносная сила, замечательна ее меткость.
С винтовкой нельзя плохо драться, опозорить ее стыдно, бросить на поле боя – преступление. Без нее солдат – не солдат.
«Я дрался с немцами еще во время первой мировой войны, – рассказывает бывалый русский солдат Иван Пенов. – Командиром роты у нас был штабс-капитан Ловейко, смелый и справедливый человек.
Помню, осматривал он как-то оружие. Идет вдоль пирамиды, открывает затвор, смотрит в дуло на свет; у всех полный порядок. Дошел до последней винтовки, глянул и гневно нахмурился: в канале ствола густым слоем осела пыль.
Немедленно приказал всех построить, сам вышел на середину. Стоим, не шелохнемся. А он поднял над головой винтовку и строго спрашивает:
– Чье оружие? Кто нас позорит? Три шага вперед! Вышел рядовой Носов, вытянулся в струнку, бледный, как лист бумаги. Чует, что плохо придется.
– Такого безобразия в нашей роте еще не бывало, – сказал ротный. – Кто за оружием не следит, роняет свою солдатскую честь, плохо служит родине. На два дня отобрать винтовку у нижнего чина Носова!
Для солдата это было самое тяжкое наказание. Носов ходил как побитый, старался не попадаться на глаза товарищам. Ведь стыдно! Что за солдат без оружия? Какая ему цена?
И только на третий день, когда фельдфебель вручил ему винтовку, Носов немного приободрился».
Солдат бережет и холит свое оружие. Он знает: винтовка не подведет, не откажет в бою. В трудную минуту он бесстрашно вступит в неравный поединок с вражеским пулеметом, броневиком, самолетом. Он делит с винтовкой все невзгоды боевой жизни, делит с ней и славу. В заботливых руках «трехлинейка» живет долго и служит не одному поколению воинов.
Замечательна история винтовки туляков Прохоровых. Сделал ее еще в 1899 году Прохоров-дед. Своими руками выточил каждый винтик. Для ложа достал выдержанный темный орех. Винтовка получилась на славу.
Через пять лет пошел Прохоров на войну. Дрался на крутых маньчжурских сопках, дрался под Мукденом, уничтожил семьдесят шесть японцев, сделал на прикладе семьдесят шесть едва заметных зарубок.
Со своей винтовкой вернулся на родину. В революцию 1905 года добавил еще шесть зарубок: столько истребил он царских жандармов.
В 1914 году винтовка снова попала на фронт. Теперь бил из нее врага сын старого туляка, Никифор Прохоров. На прикладе появилась пятьдесят одна новая зарубка, но и сам Никифор не уцелел – погиб в бою.
А винтовку сберегли товарищи. Вместе с солдатским сундучком Никифора привезли ее родным. Недолго оставалась она без дела. Началась гражданская война, и винтовка перешла по наследству шестнадцатилетнему Ивану.
– Не по росту тебе ружье, – подшучивали над ним седоусые однополчане. – Может, на карамель обменяешь?
– Ты за своим поглядывай, а на мое рот не разевай, – огрызался Иван.
1919 год. Все кто мог держать винтовку, ушли на фронт, чтобы отбить натиск наступавших на Петроград белогвардейских полчищ генерала Юденича. Сыновья питерских рабочих, заводские ученики, готовясь защитить родной город, учились меткой стрельбе.
Винтовкой своей Иван гордился и ухаживал за ней, как заботливая нянька за ребенком.
После боя с ног валится от усталости, а все равно первым делом накрутит паклю на шомпол, смочит щелочью и до тех пор трет ствол, пока внутри все не заблестит. Потом осмотрит внимательно металлический затылок – не завелась ли ржавчина, разберет замок и вытрет тряпочкой, чтобы нигде ни соринки. Спать ложится – винтовку кладет рядом с собой и закрывает полой шинели, чтобы не наступил на нее в темноте проходящий товарищ, чтобы не было ей сыро, чтобы не попала в ствол земля.
По годам Иван был еще совсем мальчик, но в отваге и сметке не уступал старым солдатам. Глаз у него был, как у отца, верный и меткий. После каждого боя на прикладе появлялись новые зарубки.
Три года воевал Иван. Потом вернулся в Тулу. Винтовку повесили над кроватью на лоскутном коврике.
– Пора ей отдохнуть, – говорил он ласково, – совсем старушка.
Винтовка действительно состарилась. На ореховом ложе давно уже не осталось и следов лака. Зарубки, как морщины, покрывали весь приклад. На стволе темнел косой рубец – след вражеской пули.
Не думал Иван, что придется еще из нее стрелять. Но осенью 1941 года фашисты подошли к окраинам Тулы. И тогда токарь оружейного завода Иван Прохоров взял «старушку» и записался в тульский рабочий батальон. Дедовская винтовка била по-прежнему метко и безотказно.
За короткий срок Иван Прохоров сразил своими пулями семь гитлеровцев. И семь новых зарубок заполнили свободное место на прикладе старой винтовки.
Непрерывным потоком
Чем заменить руку?
В старину стрелок был рабом своего громоздкого самопала. Немало трудился он, чтобы засыпать порох в дуло, загнать туда же пыж и пулю, опереть тяжелый ствол на подставку и наконец поднести к заправке тлеющий фитиль.
В продолжительные промежутки между выстрелами враг мог спокойно делать все, что ему вздумается. И руки и внимание стрелка были заняты заряжанием. А у самопала работал только ствол.
Пять веков потратили оружейники, металлурги и химики, чтобы превратить эту тяжелую махину в удобную и скорострельную винтовку. В конце концов они своего добились. Винтовка стала расторопной и неутомимой помощницей стрелка. Винтовка выполняет большинство его прежних обязанностей не только добросовестно, но и гораздо быстрее.
Из кремневого карабина за пять минут можно было сделать всего один выстрел, а из магазинной винтовки за те же пять минут можно послать во врага шестьдесят метких пуль.
Нетрудно подсчитать, что целая рота прославленных прусских карабинеров, дравшихся под знаменами Фридриха, за пять минут делала меньше выстрелов, чем три русских солдата, вооруженных магазинками Мосина.
Вот насколько выросла огневая мощь винтовки!
Но у хорошего есть один вечный враг – еще лучшее. Рано или поздно этот враг побеждает. Не успела еще магазинная винтовка попасть к солдату, как оружейники начали искать в ней недостатки.
– Конечно, – говорили они, – заряжать теперь легко. Магазин сберегает время. Но все-таки после каждого выстрела приходится рукой открывать и закрывать затвор. Вот если бы и это делал механизм, скорость стрельбы увеличилась бы вдвое.
Одними рычагами и пружинами руку заменить нельзя. Необходима еще сила, которая приводила бы их в движение. А где ее взять? Не поставить же на винтовку специальный мотор! Добавочную энергию нужно было найти в самой механике выстрела. И ее нашли.
В 1854 году металлург Бессемер показал артиллеристам необыкновенную пушку. После каждого выстрела ее затвор открывался сам собой.
– Что же заставляет его открываться? – спросили удивленные зрители.
– Сила отдачи, – ответил Бессемер.
Так наконец была укрощена энергия пороховых газов, которая отбрасывала орудия назад и набивала прикладом синяки на плече стрелка. Бесполезной отдаче впервые пришлось выполнять полезную работу.
Верный путь был найден.
Весть об опыте Бессемера распространилась быстро и взбудоражила изобретателей. Стараясь опередить друг друга, они лихорадочно работали над различными образцами автоматических пушек, пистолетов и ружей.
Ни один из этих образцов в армию так и не попал. На испытаниях выяснилось, что у них слишком сложные и капризные механизмы.
Но вот в 1883 году изобретатель Максим получил патент на «пом-пом». По названию можно подумать, что он смастерил детскую игрушку, но это была не игрушка, а новое смертоносное оружие.
По виду оно напоминало пушку, только маленького калибра.
Короткий ствол был укреплен на колесном лафете.
Через отверстие в замке проходила длинная лента с патронами.
Максим брался за ручки, нажимал какую-то кнопку, и странная машина внезапно оживала. У дула торопливо мигали красные вспышки, и пули свинцовой струей хлестали по далекой мишени.
Выстрел следовал за выстрелом с необычайной быстротой. Проверили по часам: новое оружие выпускало четыреста пуль в минуту.

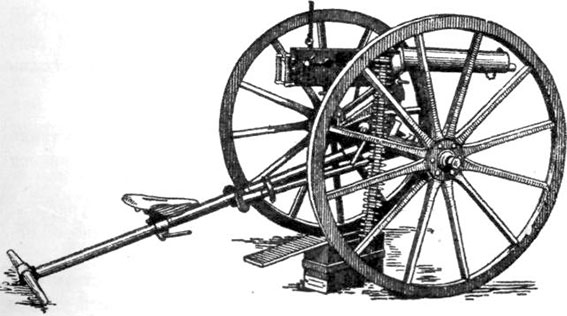

Пулемет Максима был похож на пушку.
Но самое удивительное, что Максим только целился и сжимал ручки, а все остальное делал механизм, скрытый в квадратной коробке. Он сам вытаскивал патрон из ленты, вставлял его в патронник, взводил курок, стрелял, выбрасывал пустую гильзу, снова заряжал и снова стрелял. А приводила его в действие укрощенная сила отдачи.
Оружие, сконструированное Максимом, называется пулеметом. Усовершенствованный нашими конструкторами пулемет Максима до сих пор несет боевую службу в Советской Армии.
Так началась новая эпоха – эпоха автоматического оружия.
Пулеметный огонь подавляет противника, делает его беспомощным. Нагоняя друг дружку, стремительно несутся над ним пули, а он лежит как парализованный, боясь приподнять голову, не смея шевельнуть ни рукой, ни ногой.
«Тот, кто в минуту выпускает больше выстрелов, – учил опыт боев, – тот и сильнее». Иными словами, речь шла об «огневом превосходстве». Чтобы добиться его, пороха не жалели.
Вся русская армия за войну с турками (1877-1878) израсходовала шестнадцать миллионов патронов. А в 1904 году один только полк в боях с японцами за два дня расстрелял один миллион двести тысяч патронов.
Но и этого было уже недостаточно.
Число пулеметов росло. Пулемет забрался и в башню танка и в кабину самолета. Вслед за тяжелым станковым появился более легкий – ручной.
На полях сражений свирепствовали пулевые ураганы. Свинцовые струи хлестали и с земли и с неба. А рядовой пехотинец по-прежнему довольствовался магазинкой.
Но о нем не забыли. Наши соотечественники конструкторы Федоров, Дегтярев, Колесников, Коновалов и Токарев упорно трудились над тем, чтобы увеличить скорострельность винтовки.
Это оказалось не так-то просто. Механизмы автоматических винтовок получались сложные и привередливые. Они боялись дождя, капризничали на морозе и портились из-за каждого пустяка. Но конструкторы добились своего: они заставили винтовку самообслуживаться.
Бойцу уже не надо после каждого выстрела отодвигать рукой затвор. Он только вставляет новый магазин, целится и нажимает на спуск. А вся забота о заряжении входит в обязанности винтовки. Потому-то она и называется самозарядной.
«Симсим, открой дверь!»
Наверно, вы читали арабскую сказку «Али-Баба и сорок разбойников». Помните, как Али-Баба во весь голос кричал: «Симсим, открой дверь!» – и тотчас же сам собой открывался вход в пещеру, где разбойники хранили несметные сокровища.
Еще чудеснее устроена «дверь», закрывающая ствол самозарядной винтовки. Стрелок к ней не притрагивается. Затвор самозарядной винтовки открывается сам собой.

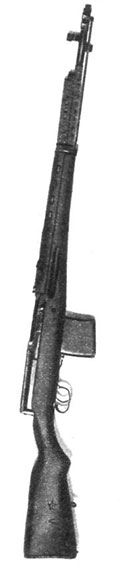

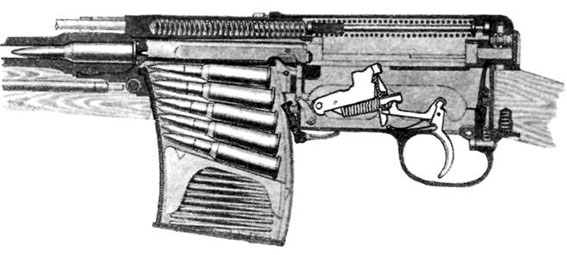

Самозарядная винтовка образца 1940 года.
В чем же здесь секрет? Кто этот таинственный привратник, заменяющий Симсима? Может быть, сила отдачи, которая так расторопно действует в пулемете Максима?
Силу отдачи действительно пробовали приспособить к механизму самозарядной винтовки, но здесь отдача оказалась непригодной, так как приходилось делать громоздкий и тяжелый затвор.
Для винтовки отыскали другую силу – родную сестру отдачи. Эти две силы не только сестры – они близнецы. Они рождаются в один и тот же миг, в одном и том же месте, но разбегаются в разные стороны, едва появившись на свет. Сила, приводящая в движение механизм самозарядной винтовки, – сила пороховых газов, только не тех, которые сразу после выстрела бросаются назад к затвору, а тех, которые сначала мчатся вперед по каналу ствола.
– Как же так? – спросите вы. – Ведь эти газы заняты своим делом – они-то и мечут пулю.
Верно, да не совсем. Добросовестно работает только третья часть, а остальные «бездельничают». В обыкновенной винтовке почти сорок процентов пороховых газов «ничем не заняты». Их энергия выбрасывается буквально на ветер. А военная техника – бережливая хозяйка. Расточительность ей не по душе. Вот она и решила использовать хотя бы часть этой бесполезно растрачиваемой энергии.

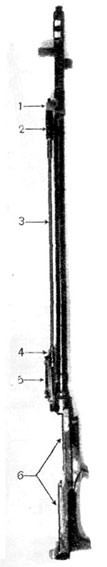

Ствол со ствольной коробкой: 1 – газовая камора; 2 – газовый цилиндр; 3 – шток; 4 – толкатель; 5 – прицел; 6 – ствольная коробка.
Реку преграждают плотиной, часть скопившейся воды отводят по шлюзам в сторону и заставляют ее вращать колеса мельниц и турбины электростанций. Точно так же отводят в сторону часть стремительного потока газов, мчащихся по стволу, и, направив их в специальные шлюзы, заставляют двигать затвор винтовки.
В стволе самозарядной винтовки есть и плотина, только подвижная, – это донышко пули. Свинцовой стеной наглухо преграждает она русло газового потока. Но это до поры до времени. Когда свинцовая плотина доходит почти до самого конца дула, за нею наверху внезапно открывается небольшое отверстие.
Давление здесь уже не такое, как вначале, но все-таки очень большое. Оно достигает 450 атмосфер. Газам тесно. Поскорее бы вырваться на волю! А тут как раз отверстие. В него-то и устремляется часть газов.
Из отверстия они попадают в небольшую стальную коробочку, укрепленную снаружи ствола. Это газовая камора. Как же отсюда выбраться? Единственный выход ведет не вперед, а назад. Делать нечего, буйный поток поворачивается и попадает в короткую трубку – газовый патрубок.
Дальше путь закрыт. На выходной конец патрубка надет стальной стаканчик – газовый цилиндр. Но газы мчатся напролом и со всего разбегу ударяют в дно цилиндра.
Для этого их и заманили сюда.
Так работают пороховые газы в самозарядной винтовке.

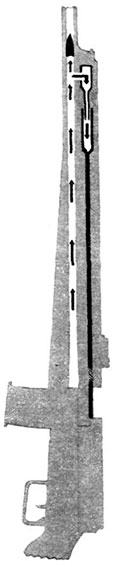

Взгляните на рисунок. На нем изображен путь газов в самозарядной винтовке. Видите, от цилиндра идет длинная палочка – это шток. А за штоком палочка покороче – толкатель. На толкатель надета спиральная пружина. Она-то и прижимает к патрубку цилиндр.
Но пороховые газы сильнее пружины. Они бьют в дно цилиндра, пружина сжимается, и цилиндр отскакивает.
Наконец-то газам удалось вырваться на свободу! В этот же миг исчезает и плотина, которая преграждала основное газовое русло: пуля вылетает из ствола.
Путь открыт с обеих сторон, и газы быстро улетучиваются. Но они уже сделали все, что от них требовалось.
Вместе с газовым цилиндром отскочили назад шток и толкатель. А толкателю не напрасно дано такое имя. Задним своим концом он упирается в стебель затвора и передает ему толчок пороховых газов.
Затвор отлетает назад, успевая на полном ходу вытащить из патронника пустую гильзу и выкинуть ее вон.
Только этого и ждет подаватель магазина. Он давно уже настороже, ибо снизу на него давит пружина. Едва освободилось место в ствольной коробке, как он уже подает в окно новый патрон.
Затвор открыт, но газы улетучились. Кто же теперь закроет его? Кто заменит чудесного Симсима? Неужели рука? Нет, теперь принимается за дело длинная спиральная пружина.
Она прячется в стебле затвора и не настолько сильна, чтобы устоять перед толчком газов. Вместе с затвором ей пришлось отступить назад и сжаться. Но она упряма, как ванька-встанька: лишь только газы перестают давить, она спешит на старое место. Разжимаясь, эта пружина возвращает обратно и затвор. Поэтому ее называют возвратной.
Затвор спешит вперед, наталкивается по пути на новый патрон, выскочивший из магазина, и загоняет его в патронник.
Ствол закрыт.
Пружина толкателя успела разжаться еще раньше. Толкатель вместе со штоком вернулись на свое место и снова плотно прижали газовый цилиндр к патрубку.
Так в механизме самозарядной винтовки по очереди работают то газы, то пружины: газы раскрывают механизм, пружины закрывают его.
Летние и зимние дозы
Вы стреляли из самозарядной винтовки летом и ни на что не жаловались: механизм работал как часы.
Наступила зима, ударили морозы. Попробовали стрелять из этой же винтовки, но она почему-то не слушается.
Затвор не отходит до конца и как-то лениво выбрасывает гильзы. Вот одна и вовсе застряла. Приходится вытаскивать ее пальцами. Винтовка как будто обессилела от холода.
Знающий человек наладил вам винтовку, и она как будто приободрилась. Термометр показывает 30 градусов ниже нуля, а ей нипочем.
Но погодите радоваться. Попробуйте отправиться с этой «починенной» винтовкой на стрельбище в знойный июльский полдень.
Что такое? Винтовка ведет себя как бешеная. Гильзы со звоном отлетают далеко в сторону. Винтовка судорожно дергается, а затвор отскакивает назад с такой силой, что вот-вот вылетит совсем.

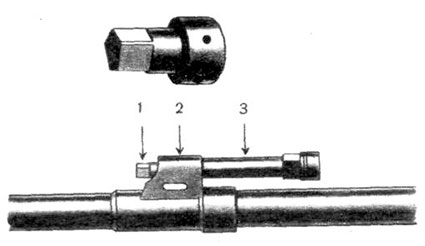

Газовый регулятор. На верхнем рисунке видны отверстия, которые регулируют дозу газов, поступающих в камору. На нижнем рисунке показано, как соединены между собой регулятор 1, газовая камора 2 и патрубок 3.
Почему же все-таки винтовка ведет себя так странно?
Причина простая: чтобы затвор самозарядки работал нормально, нужно отводить порцию газов по сезону. Летом ему требуется меньше энергии, зимой – больше.
Для того чтобы регулировать количество отводимых по каналу ствола газов, в самозарядной винтовке имеется очень простое приспособление. Это коротенькая трубочка, в которой просверлено пять дырочек различной величины. Самая большая из них диаметром 1,7 миллиметра, а самая маленькая – 1,1 миллиметра.
Один конец трубки наглухо закрыт пятигранной головкой. На каждой грани стоит цифра – размер соответствующей дырочки.
Открытым концом трубочка входит в газовую камору. Поворачивая пятигранную головку ключом, можно любую дырочку установить так, чтобы она прижималась как раз к газовому отверстию, которое ведет из канала ствола в камору. Чем больше будет дырочка, тем больше газов попадет в патрубок и цилиндр и, значит, тем сильнее ударит в затвор толкатель.
Приспособление это называется газовым регулятором. Пользоваться им надо осторожно. Ведь удары газов – дело нешуточное. Они могут быстро изломать винтовку. Опытный стрелок, который по-настоящему любит свое оружие, устанавливает регулятор так, чтобы удары были возможно меньше, но затвор открывался бы до конца.
Чем меньше отверстие регулятора, тем дольше живет винтовка.
В разные стороны
На весах стоит бутылка с обыкновенным хлебным квасом. Квас еще бродит. Со дна на поверхность всплывают пузырьки и здесь лопаются. Это газы.
Горлышко заткнуто пробкой, а газы прибывают и прибывают. Вот уже и податься некуда.
Если пробка заткнута слишком туго, случится беда: не найдя выхода, скопившиеся газы вдребезги разнесут бутылку.
Но наша бутылка закрыта не так туго. Вот газы напряглись еще немного, пробка не выдержала их напора и, громко хлопнув, вылетела из горлышка.
Теперь замените бутылку ружейным стволом, бродящий квас – порохом, пробку – пулей. Представьте, что все это происходит в тысячу раз быстрее и сильнее, – вот вам и выстрел.
Ну, а весы? Они-то здесь при чем?
Чаша весов, в которую упирается донышко бутылки, – это плечо стрелка, в которое он упер приклад винтовки.
Пока пробка в горлышке, весы неподвижны. Ведь газы давят и вверх и вниз, и вправо и влево, и на пробку и на донышко с одинаковой силой. Но как только им удалось осилить пробку, равновесие нарушается. Пробка взлетает вверх, а бутылка подается вниз. Толчок газов как бы отбрасывает их в разные стороны.
Пробка легка – газам ничего не стоит стрельнуть ею в потолок. А бутылка в сотни раз тяжелее – ее так не швырнешь. Донышко бутылки только чуть подастся вниз и толкнет чашу весов. Весы слегка заколеблются. Это и есть отдача.
Совершенно так же нарушается в канале ствола равновесие пороховых газов.
Газы давят с одинаковой силой и на пулю и на затвор. Но затвор не вышибешь: он прочно соединен со стволом.
Как только пуля, вырвавшись из гильзы, устремляется вперед, ствол начинает двигаться назад. Не двигаться он не может. Ведь на него действует та же сила, что и на пулю, – давление пороховых газов.
Если сделать винтовку и пулю одинакового веса, винтовка отлетит назад с такой же скоростью, как и пуля. При такой огромной отдаче приклад винтовки насквозь «прострелит» плечо стрелка.
На самом же деле винтовка в четыреста шестьдесят восемь раз тяжелее пули. Пуля весит всего 9,6 грамма – меньше чем два пятака, а винтовка образца 1891/1930 года со штыком – 4,5 килограмма.
Теперь понятно, почему пуля вылетает из ствола со скоростью 865 метров в секунду, а винтовка отскакивает назад в четыреста восемьдесят раз медленнее: она ударяет в плечо со скоростью 1,8 метра в секунду – совсем как легкая пробка, взлетевшая к потолку, и тяжелая бутылка, чуть поколебавшая чашу весов.
Всему виной отдача
Казалось бы, как только пуля вырвется из ствола, отдача должна уменьшиться. А в действительности наоборот.
Мчась по каналу ствола, пуля своими металлическими боками туго-натуго ввинчивается в нарезы. Пороховые газы толкают ствол назад, а она не пускает – тащит его за собой вперед. Отдача и тормозится.
Но вот пуля вылетела. Ствол освободился. Теперь никто его не удерживает, никто ему не мешает рвануться назад. Впереди точка опоры (пуля) исчезла, равновесие нарушилось; газы и налегли с новой силой на ствол.
Пуля успевает отлететь уже на несколько сантиметров от дула, когда второй резкий толчок отбрасывает винтовку в плечо стрелка. Рассказывать об этом довольно долго, а на самом деле все происходит невероятно быстро, так быстро, что стрелок не в состоянии различить двух толчков – ему кажется, что приклад ткнулся в плечо один раз.
В обыкновенном, не автоматическом оружии от отдачи одни только неприятности.

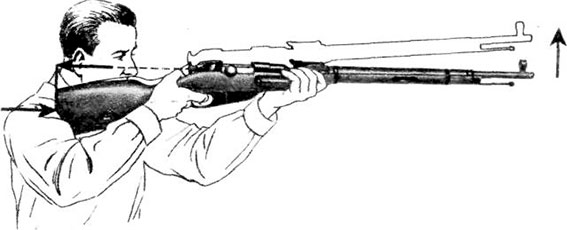

Эти две силы, образующиеся при выстреле, подкидывают ствол винтовки вверх.
Если стрелок неправильно стал, да к тому же еще неплотно прижал приклад к плечу, отдача может сбить его с ног и даже сломать ключицу. Мало того, отдача нарушает меткость боя.
Всякий, кто наблюдал за стрельбой со стороны, знает, что при выстреле винтовка не только подается назад, но еще и подскакивает стволом вверх. Виновата в этом отдача. Это она толкает приклад в плечо, а плечо его отталкивает. Действие равно противодействию.
Точка, в которую направлена сила отдачи, всегда расположена выше точки соприкосновения приклада с плечом. Это хорошо видно на рисунке. Получаются две силы. Они параллельны, но движутся в противоположные стороны. Стремясь повернуть винтовку, эти силы подбрасывают ее дулом вверх.
Правда, это происходит главным образом от второго толчка – когда пуля уже в воздухе, но и первый толчок успевает порядочно подвинуть ствол.
Вместе со стволом подскакивает и пуля. Значит, она должна попасть выше цели. Но оружейники еще на заводе принимают меры, чтобы избавить стрелка от постоянных промахов. Они ставят прицел и мушку так, что ствол направляется чуть ниже цели.
Отдача, подкидывая дуло вверх, вносит «поправку», и пуля летит туда, куда нужно, то-есть в самый центр мишени.
Но и это еще не все неудобства, с которыми приходится бороться при отдаче.
Из нашей винтовки образца 1891/1930 года всегда стреляют с примкнутым штыком. А он расположен вправо от оси ствола и весит полкилограмма. Это не так уж мало. Как и всякий другой груз, штык при отдаче тормозит правую сторону винтовки. Ствол от этого сдвигается немного влево.
Значит, опять-таки приходится вводить «поправку». Для этого во время пристрелки передвигают мушку чуть влево: пуля идет правее и попадает как раз в цель.
Вот сколько хлопот доставляет отдача!
Даже при стрельбе из обыкновенной винтовки отдача дает себя знать. Если боец прикладывается неумеючи, у него уже после двух-трех обойм заноет плечо. Каково же пришлось бы ему с самозарядной винтовкой, не сумей конструкторы обуздать отдачу. Ведь тут не двенадцать, а двадцать пять выстрелов в минуту. И каждый выстрел – чувствительный толчок. Отдача колотила бы прикладом по плечу, как проворный кузнец молотом по наковальне.
Однако с этой вредной силой удалось справиться. «Клин клином вышибают», – говорит пословица. Толчок пороховых газов, вызывающий отдачу, конструкторы самозарядной винтовки ослабили пороховыми же газами.
Дульный тормоз
Вас, наверно, уже давно заинтересовал ствол самозарядной винтовки. Он действительно совсем особенный.
К дулу привинчена трубка – надульник, а на конце трубки – баночка с отверстием в донышке и узкими окошками по бокам. Эта баночка и есть приспособление для борьбы с отдачей. Называется она дульным тормозом.
Дульный тормоз.
Пока пуля еще в стволе, тормоз бездействует. Значит, свой первый, более слабый удар отдача все-таки успевает нанести.
Но вот пуля миновала канал ствола и одинаковый с ним по диаметру канал надульника. Она устремилась в баночку, за нею – газы. Тут и начинает работать тормоз.
Действие пороховых газов в дульном тормозе.
Пуля проскальзывает в устроенный для нее круглый выход, а газы… Газы на какую-то тысячную долю секунды оказываются в западне. Со всего своего страшного разбега ударяются они в стальное дно банки, рвутся в окошки, наталкиваются на их передние стенки. Не будь баночка так прочно приделана к надульнику, газы сорвали бы ее и умчали вслед за пулей. Но баночка стойко выдерживает яростный удар.
Под натиском газов она только подается вперед и тащит за собой всю винтовку. А отдача как раз в этот момент толкает винтовку назад. Совсем как два физкультурника, которые, ухватившись за концы палки, стараются перетянуть друг друга.
Чья возьмет?
Будь силы одинаковые, винтовка не шелохнулась бы. Но отдача, которая тянет назад, хоть и с большим трудом, все же одолевает своего противника.
А удается ей это потому, что порядочное количество энергии пороховых газов, попавших в тормоз, тратится попусту. Часть газов проскакивает вслед за пулей, часть свободно проходит через окошки.
Толчок вперед получается не такой сильный, как толчок назад. И все-таки он тормозит отдачу, почти вдвое уменьшая резкость ее удара. Приклад самозарядной винтовки не бьет, а лишь слегка нажимает в плечо. Бойцу легче и целиться и стрелять.
Десять ударов подряд
Затвор у самозарядной винтовки состоит из трех частей, которые прикрывают друг дружку, как листья капусты: в середине лежит остов, его закрывает стебель, а стебель закрыт крышкой.
В остове помещаются ударник и выбрасыватель.

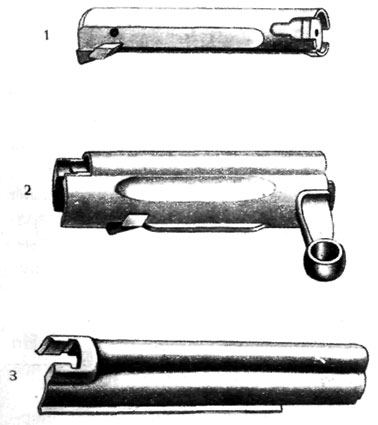

1 – остов затвора; в нем помещаются ударник и выбрасыватель; 2 – стебель затвора; 3 – эта крышка соединяет затвор со ствольной коробкой.
У стебля снизу полукруглый желоб. Здесь с удобством расположился остов. А в верхней части стебля выдается гребень. Вдоль гребня проходит сквозной канал. В этом канале лежит возвратная пружина.
Крышка соединяет затвор со ствольной коробкой и предохраняет внутренний механизм от грязи и пыли.
А где же курок? В затворе его нет.

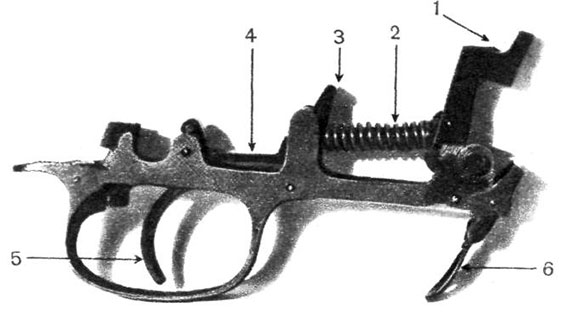

Ударно-пусковой механизм: 1 – курок; 2 – направляющий стержень с боевой пружиной; 3 – коромысло; 4 – спусковая тяга; 5 – спусковой крючок; 6 – защелка магазина.
Оказалось, что ему выгоднее пристроиться к ударно-спусковому механизму. Он туда и перебрался.
Курок у самозарядной винтовки совсем не такой, как у обыкновенной винтовки. Скорее всего он похож на топор с короткой и толстой рукояткой.
Вот курок на боевом взводе. Кажется, что это дровосек размахнулся, чтобы разрубить полено. Но напрасно тужится боевая пружина, изо всей силы упираясь в стальную рукоятку: курок неподвижен.
Что же удерживает его на месте?
По соседству с курком расположена стальная пластинка. Она укреплена на оси и может качаться, как коромысло весов. Ее и называют коромыслом. Только коромысло весов держат горизонтально, а коромысло самозарядной винтовки стоит стоймя.
На верхнем конце его выступает короткий крючок – шептало.
А на «топорище» курка, оказывается, есть специальный вырез.

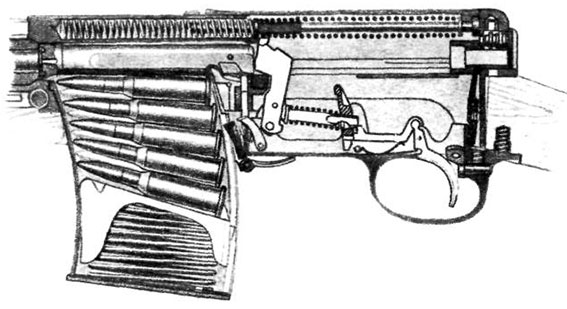

Курок взведен. На него изо всех сил давит боевая пружина, на коромысло вцепилось в него своим шепталом и держит на месте.
Вот за этот вырез зацепляется крючок-шептало и не отпускает замахнувшийся для удара курок. Итак, курок взведен. На него с силой давит боевая пружина, но шептало вцепилось в него своим крючком и держит на месте.
Освободить курок нетрудно – надо только нажать на спусковой крючок. Тогда верхний конец его двинет вперед стальную пластинку со ступенькой – спусковую тягу. Ступенька тяги нажмет на нижний конец коромысла. Коромысло повернется на своей оси, крючок-шептало откинется назад и освободит курок.
Наконец-то боевая пружина может разжаться. Курок бьет по ударнику. Гремит выстрел.
Шептало, выскочившее из выреза курка, тотчас же возвращается обратно. Когда толкатель отбрасывает затвор назад, шептало снова зацепляется за курок.
Отпустите теперь спусковой крючок – и «самозарядка» снова готова к выстрелу. Верхним своим концом спусковой крючок оттянет назад спусковую тягу. Снизу на нее надавит пружина, тяга подскочит и снова упрется своей ступенькой в нижний конец коромысла.
Вы нажали на спусковой крючок. Тяга пошла вперед, толкнула нижний конец коромысла, шептало выскочило из выреза курка, и стукнуло по ударнику.
Продолжайте вести огонь. Нажим на спусковой крючок – и снова выстрел. Еще нажим – и еще выстрел. Промежутки между ними очень короткие. Выстрелы звучат так, как будто кто-то провел палкой по забору.
