5. ОКУЛОГРАФИЯ

Движения глаз являются важным показателем в психофизиологическом эксперименте. Регистрация движений глаз называется окулографией.

С одной стороны, окулографический показатель необходим для выявления артефактов от движений глаз в ЭЭГ (см. рис. 2.4), с другой стороны, этот показатель выступает и как самостоятельный предмет исследования, и как составляющая при изучении субъекта в деятельности. Амплитуду движения глаз определяют в угловых градусах. Существует восемь основных видов движений глаз [Барабанщиков, Милад, 1994]. Три движения – тремор (мелкие, частые колебания амплитудой 20–40 угловых секунд), дрейф (медленное, плавное перемещение глаз, прерываемое микроскачками) и микросаккады (быстрые движения продолжительностью 10–20 мс и амплитудой 2–50 угловых минут) относят к микродвижениям, направленным на сохранение местоположения глаз в орбите.

Из макродвижений, связанных с изменением местоположения глаз в орбите, наибольший интерес в психофизиологическом эксперименте представляют макросаккады и прослеживающие движения глаз. Макросаккады отражают обычно произвольные быстрые и точные смещения взора с одной точки на другую, например при рассматривании картины, при быстрых точностных движениях руки (рис. 2.6) и т.д. Их амплитуда варьирует в пределах от 40 угловых минут до 60 угловых градусов. Прослеживающие движения глаз – плавные перемещения глаз при отслеживании перемещающегося объекта в поле зрения. Амплитуда прослеживающих движений ограничивается пределами моторного поля глаза (плюс-минус 60 угловых градусов по горизонтали и плюс-минус 40 угловых градусов по вертикали). В основном прослеживающие движения глаз носят непроизвольный характер, начинаются через 150–200 мс после начала движения объекта и продолжаются в течение 300 мс после его остановки.

Наиболее распространённым методом регистрации движений глаз является электроокулография. По сравнению с другими окулографическими методами, такими, как фотооптический, фотоэлектрический и электромагнитный, электроокулография исключает контакт с глазным яблоком, может проводиться при любом освещении и тем самым не нарушает естественных условий зрительной активности. В основе электроокулографии лежит дипольное свойство глазного яблока – его роговица имеет положительный заряд относительно сетчатки (корнеоретинальный потенциал). Электрическая и оптическая оси глазного яблока практически совпадают, и поэтому электроокулограмма (ЭОГ) может служить показателем направления взора [Барабанщиков, Милад, 1994]. При движении глаза угол его электрической оси изменяется, что приводит к изменению потенциалов, наводимых диполем глазного яблока на окружающие ткани. Именно эти потенциалы регистрируются электроокулографическим методом.

Две пары неполяризующихся отводящих электродов с электропроводной пастой накладывают на обезжиренные участки кожи в следующих точках: а) около височных углов обеих глазных щелей – для регистрации горизонтальной составляющей движений; б) посередине верхнего и нижнего края глазной впадины одного из глаз – для регистрации вертикальной составляющей движений. Контактное сопротивление на электродах (до 10 кОм), как правило, позволяет избегать артефактов от ЭЭГ и мышечной активности. Потенциалы, снимаемые между электродами в каждой паре, усиливаются и поступают на монитор, а затем записываются на магнитные носители магнитофона или ЭВМ.

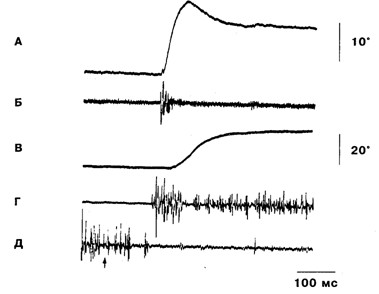

Рис. 2.6. Координированные движения глаз и головы в сторону появившегося в боковом поле зрения светового пятна:

Электромиографическая активность, зарегистрированная с левой латеральной прямой мышцы головы ( B), с правой (Г) и с левой (Д) ремённых мышц головы при горизонтальном повороте глаз (А) и головы (B). Калибровка времени – 100 мс; калибровка движений глаз – 10 угл. град.; калибровка движений головы – 20 угл. град. [Bizzi et. аl., 1972]

Линия на ЭОГ при неподвижном взоре, направленном прямо, принимается за нулевую. При повороте глаз вправо на электроде, расположенном на височном углу правого глаза, потенциал становится более положительным по отношению к нулевой линии, а на электроде слева – отрицательным. При повороте глаз влево это соотношение потенциалов на элетродах меняется. При направлении взора вверх на электроде, расположенном на верхнем крае глазной впадины, потенциал становится положительным по отношению к нулевой линии, а на электроде нижнего края – отрицательным. Амплитуда движений глаз в данном случае измеряется в милливольтах, но после проведения калибровочных движений глаз, т.е. движений с одной точки на другую с известным расстоянием в угловых градусах, амплитуду можно представить в угловых градусах. Итак, по смещению регистрируемых потенциалов горизонтальной и вертикальной составляющих можно определить направление, а по величине этих смещений – величину углового смещения оптических осей глаз.

Движения глаз, особенно вертикальные, а также моргания вызывают выраженные артефакты в ЭЭГ (см. рис. 2.4). Поэтому регистрация ЭЭГ без регистрации ЭОГ в психофизиологических экспериментах считается недопустимой ошибкой.

6. ЭЛЕКТРОМИОГРАФИЯ

Электромиография – это регистрация суммарных колебаний потенциалов, возникающих как компонент процесса возбуждения в области нервномышечных соединений и мышечных волокнах при поступлении к ним импульсов от мотонейронов спинного или продолговатого мозга. В настоящее время применяются различные варианты подкожных (игольчатых) и накожных (поверхностных) электродов. Последние в силу их атравматичности и лёгкости наложения имеют более широкое применение.

Обычно пользуются биполярным отведением, помещая один электрод на участке кожи над серединой («двигательной точкой») мышцы, а второй – на 1–2 см дистальнее. При монополярном отведении один электрод помещают над «двигательной точкой» исследуемой мышцы, второй – над её сухожилием или на какой-либо отдалённой точке (на мочке уха, на грудине и т.д.). Требования к электродам и к их наложению такие же, как и при наложении электроэнцефалографических или электроокулографических электродов.

Во время покоя скелетная мускулатура всегда находится в состоянии лёгкого тонического напряжения, что проявляется на электромиограмме (ЭМГ) в виде низкоамплитудных (5–30 мкВ) колебаний частотой 100 Гц и более. Даже при локальном отведении электроактивности от расслабленной мышцы полное отсутствие колебаний потенциала в отдельной двигательной единице (мышечном волокне) отсутствует; обычно наблюдаются колебания частотой 6–10 Гц. При готовности к движению, мысленному его выполнению, при эмоциональном напряжении и других подобных случаях, т.е. в ситуациях, не сопровождающихся внешненаблюдаемыми движениями, тоническая ЭМГ возрастает как по амплитуде, так и по частоте. Например, чтение «про себя» сопровождается увеличением ЭМГ активности мышц нижней губы, причём чем сложнее или бессмысленнее текст, тем выраженное ЭМГ. При мысленном письме у правшей усиливается мышечная активность поверхностных сгибателей правой руки, выявляемых на ЭМГ [Юсевич, 1958].

Произвольное движение сопровождается определённой последовательностью активации различных мышц: амплитуда ЭМГ одних мышц увеличивается до движения, других – в процессе движения (см. рис. 2.6).

Амплитуда и частота ЭМГ прежде всего определяются количеством возбуждённых двигательных единиц, а также степенью синхронизации развивающихся в каждой из них колебаний потенциала. Как было показано в специальных исследованиях, амплитуда ЭМГ нарастает градуально (см. рис. 2.5). Это, по-видимому, связано с тем, что сначала активируются обладающие большей возбудимостью двигательные единицы, а затем вместе с ними начинают активироваться и другие двигательные единицы [Kugelberg, Taverner, 1950]. Общая амплитуда ЭМГ может достигать 1–2 мВ. ЭМГ становится особенно информативной в комплексе с другими показателями (см. рис. 2.6).

7. ЭЛЕКТРИЧЕСКАЯ АКТИВНОСТЬ КОЖИ

Электрическая активность кожи (ЭАК) связана с активностью потоотделения, однако физиологическая основа её до конца не изучена. Из центральной нервной системы к потовым железам поступают влияния из коры больших полушарий и из глубинных структур мозга – гипоталамуса и ретикулярной формации. Именно поэтому существовавшее ранее представление о том, что потоотделение полностью контролируется волокнами симпатической нервной системы, нельзя считать верным: потовая железа – это «орган с неожиданно высокой биологической сложностью» [Хэссет, 1981]. У человека на теле имеется 2–3 млн. потовых желёз, причём на ладонях и подошвах их в несколько раз больше, чем на других участках тела. Их главная функция – поддержание постоянной температуры тела – заключается в том, что выделяемый ими пот испаряется с поверхности тела и тем самым охлаждает его. Однако некоторые потовые железы активны не только при повышении температуры тела, но и при сильных эмоциональных переживаниях, стрессе и разных формах активной деятельности субъекта [Хэссет, 1981; Альдерсонс, 1985]. Эти потовые железы сосредоточены на ладонях и подошвах и в меньшей степени на лбу и подмышками. ЭАК обычно и используется как показатель такого «эмоционального» и «деятельностного» потооделения. Её обычно регистрируют с кончиков пальцев или с ладони биполярными неполяризующимися электродами.

Существуют два способа исследования электрической активности кожи: метод Фере, в котором используется внешний источник тока, и метод Тарханова, в котором внешний источник тока не применяется. В настоящее время считается, что существуют различия в физиологической основе показателей, измеряемых этими методами. Если раньше эти показатели ЭАК называли общим термином – кожно-гальваническая реакция, то сейчас в случае приложения внешнего тока (метод Фере) показателем считается проводимость кожи (ПрК), а показателем в методе Тарханова является электрический потенциал самой кожи (ПК). Поскольку выделение пота из потовых желёз имеет циклический характер [Альдерсонс, 1985], то и записи ЭАК носят колебательный характер (рис. 2.7). Расшифровка этих колебательных процессов прямо связана с механизмами ЭАК и поэтому остаётся проблематичной.

Существует ещё целый набор вегетативных показателей, которые получили широкое применение при изучении функционального состояния человека. К ним можно отнести показатели активности желудка, кровяное давление, изменение тонуса сосудов головы и конечностей, но особое место среди них занимают характеристики сердечного ритма (см. гл. 8).

Рис. 2.7. Пример ЭАК, зарегистрированной с кожной поверхности ладони ( слева ) и предплечья ( справа ). [Альдерсонс ,1985]

Глава 3 ПЕРЕДАЧА И ПЕРЕРАБОТКА СЕНСОРНЫХ СИГНАЛОВ

Сенсорные сигналы несут в мозг внешнюю информацию, необходимую для ориентации во внешней среде и для оценки состояния самого организма. Эти сигналы возникают в воспринимающих элементах (рецепторах) и передаются в мозг через цепи нейронов и связывающих их нервных волокон сенсорной системы. Процесс передачи сенсорных сигналов сопровождается их многократными преобразованиями и перекодированием на всех уровнях сенсорной системы и завершается опознанием сенсорного образа. Этим процессам посвящён ряд обзорных работ [Черниговский, 1960; Физиол. сенсорн. систем, 1971, 1972, 1975; Кейдель, 1975; Сомьен, 1975; Тамар, 1976; Батуев, Куликов, 1983; Глезер, 1985; Дудел и др., 1985, Хьюбел, 1990; Физиол. зрения, 1992].

Основные функции сенсорной системы. Каждая сенсорная система выполняет ряд основных функций, или операций с сенсорными сигналами. Эти функции таковы: обнаружение сигналов, их различение, передача, преобразование и кодирование, а также детектирование признаков сенсорного образа и его опознание. Обнаружение и первичное различение сигналов обеспечивается уже рецепторами, а их детектирование и опознание – нейронами корковых уровней сенсорной системы. Передачу, преобразование и кодирование сигналов осуществляют нейроны всех уровней системы.

1. ОБНАРУЖЕНИЕ И РАЗЛИЧЕНИЕ СИГНАЛОВ

Сенсорная рецепция

Рецептором называют специализированную клетку, эволюционно приспособленную к восприятию из внешней или внутренней среды определённого раздражителя и к преобразованию его энергии из физической или химической формы в форму нервного возбуждения.

КЛАССИФИКАЦИЯ РЕЦЕПТОРОВ

Классификация рецепторов основывается, в первую очередь, на характере ощущений, возникающих у человека при их раздражении. Различают зрительные, слуховые, обонятельные, вкусовые, осязательные рецепторы, терморецепторы, проприои вестибулорецепторы (рецепторы положения тела и его частей в пространстве). Обсуждается вопрос существования специальных рецепторов боли (см. гл. 4). Рецепторы разделяют, кроме того, на внешние, или экстерорецепторы, и внутренние, или интерорецепторы. К экстерорецепторам относятся слуховые, зрительные, обонятельные, вкусовые и осязательные рецепторы. К интерорецепторам относятся вестибулорецепторы и проприорецепторы (рецепторы опорно-двигательного аппарата), а также интерорецепторы, сигнализирующие о состоянии внутренних органов [Черниговский, I960].

По характеру контакта с внешней средой рецепторы делятся на дистантные, получающие информацию на расстоянии от источника раздражения (зрительные, слуховые и обонятельные), и контактные – возбуждающиеся при непосредственном соприкосновении с раздражителем (вкусовые и тактильные).

В зависимости от природы раздражителя, на который они оптимально настроены, рецепторы можно классифицировать следующим образом: 1) фоторецепторы; 2) механорецепторы, к которым относятся рецепторы слуховые, вестибулярные, тактильные рецепторы кожи, рецепторы опорно-двигательного аппарата, барорецепторы сердечно-сосудистой системы; 3) хеморецепторы, включающие рецепторы вкуса и обоняния, сосудистые и тканевые рецепторы; 4) терморецепторы (кожи и внутренних органов, а также центральные термочувствительные нейроны) и 5) болевые (ноцицептивные) рецепторы.

ОБЩИЕ МЕХАНИЗМЫ ВОЗБУЖДЕНИЯ РЕЦЕПТОРОВ

При действии стимула в рецепторе происходит преобразование энергии внешнего раздражения в рецепторный сигнал (трансдукция сигнала). Этот процесс включает в себя три основных этапа: 1) взаимодействие стимула с рецепторной белковой молекулой, которая находится в мембране рецептора; 2) усиление и передачу стимула в пределах рецепторной клетки и 3) открывание находящихся в мембране рецептора ионных каналов, через которые начинает течь ионный ток, что, как правило, приводит к деполяризации клеточной мембраны рецепторной клетки (возникновению так называемого рецепторного потенциала).

Чувствительность рецепторных элементов к адекватным раздражителям, к восприятию которых они эволюционно приспособлены, предельно высока. Так, обонятельный рецептор может возбудиться при действии одиночной молекулы пахучего вещества, фоторецептор – при действии одиночного кванта света.

1.2. Сенсорные пороги

АБСОЛЮТНАЯ ЧУВСТВИТЕЛЬНОСТЬ СЕНСОРНОЙ СИСТЕМЫ

Абсолютная чувствительность сенсорной системы основана на её свойстве обнаруживать слабые, короткие или маленькие по размеру раздражители. Абсолютную чувствительность измеряют порогом той или иной реакции организма на сенсорное воздействие. Чувствительность системы и порог реакции – обратные понятия: чем выше порог, тем ниже чувствительность, и наоборот. Порогом реакции считают ту минимальную интенсивность, длительность, энергию или площадь воздействия, которая вызывает данную реакцию. Обычно принимают за пороговую такую силу стимула, вероятность восприятия которого равна 0,5–0,75 (правильный ответ о наличии стимула от 1/2 до 3/4 случаев его воздействия). Более низкие значения интенсивности считаются подпороговыми, а более высокие – надпороговыми. Оказалось, однако, что и в подпороговом диапазоне реакция на сверхслабые раздражители возможна, но она неосознаваема (не доходит до порога ощущения; см. гл. 12). Такие подпороговые, или субсенсорные реакции впервые были описаны Г.В. Гершуни, который обнаружил их у людей, контуженных на войне. Если снизить интенсивность света настолько, что человек уже не может сказать, видел ли он вспышку или нет, то от его руки можно зарегистрировать неощущаемую кожно-гальваническую реакцию на данный сигнал. На такой процедуре основано действие «детектора лжи».

Сказанное означает, что сенсорный порог – понятие конвенциональное, т.е. зависит от его точного определения, или соглашения (конвенции) между людьми. Всегда должно быть точно условлено, по какой именно реакции измеряется порог, какая величина этой реакции или вероятность её появления будут считаться пороговыми. Это означает, что должны быть чётко определены критерии порога. Очевидно, что у одного и того же человека может быть измерено много отличающихся друг от друга абсолютных порогов сенсорной чувствительности для одного и того же органа чувств в зависимости от того, какая реакция и какой критерий этой реакции избраны для оценки. Таким образом, тот или иной порог – одна из условных точек континуума стимулов, или «сенсорного ряда».

В любой сенсорной системе, как и в технических средствах связи, существуют так называемые «шумы». Шумом можно считать любое событие в сенсорной системе, не связанное непосредственно с передачей и переработкой данного сенсорного сообщения, но влияющее на него. В качестве примера сенсорного шума можно привести «темновой свет» сетчатки глаза. Он возникает без какой бы то ни было стимуляции в результате спонтанного теплового распада молекул фотопигмента в рецепторах сетчатки. Ясно, что такие шумы мешают обнаруживать, передавать и анализировать сенсорные сигналы. Накладываясь на сигналы, шумы их искажают. Кроме того, возникает опасность так называемых «ложных тревог» или, наоборот, пропуска стимула. В первом из этих случаев человек сообщает о наличии сигнала, принимая за него тот или иной шумовой эффект. Во втором случае он не замечает реального сигнала, замаскированного шумом. В результате этого порог реакции повышается.

Теория обнаружения «зашумлённых» сигналов в применении к восприятию человека предложена В. Таннером и Дж. Светсом [Tanner, Swets, 1954]. Они считали, что обнаружение сенсорного сигнала зависит как от дисперсии (ширины распределения) величины шумового эффекта и флуктуирующего полезного сигнала, а также степени перекрытия этих распределений, так и от критерия принятия решения, связанного с личностью испытуемого (осторожность или решительность, установка, уровень и концентрация внимания ( СНОСКА: Роль избирательного внимания для обнаружения слабых и зашумлённых сенсорных сигналов прекрасно иллюстрируется известным «эффектом вечеринки с коктейлем» (cocktail party effect). Заинтересованный слушатель иногда может разобрать разговор людей, отделённых от него толпой громко разговаривающих участников вечеринки. Выделить подобный разговор с помощью приборов пока невозможно, а нейрофизиологические механизмы этого эффекта неясны .) и т.п.). Особенно сильно влияние шума на обнаружение слабых сигналов: они то воспринимаются, то не воспринимаются при повторных тестах. Поэтому порог реакции становится вероятностным понятием. Это означает, что при одиночном тестировании его нельзя определить: необходимо оценить вероятность появления реакции в серии предъявлений стимула (обычно не меньше 10 идентичных стимулов). Если оказалось, что вероятность ответа на этот стимул больше порогового критерия (например, она равна 0,75, т.е. правильные ответы получены в 3/4 случаев предъявления стимула), то интенсивность стимула снижают и серию предъявлений повторяют. Так делают до тех пор, пока вероятность реакции не снизится заведомо ниже порогового критерия. Наиболее точное определение порога возможно по кривой зависимости величины или вероятности реакции от интенсивности стимула (рис. 3.1). На этом рисунке показано, что эта кривая имеет в типичном случае «S-образную форму и по ней можно точно установить значение сенсорного порога, используя тот или иной, заранее оговорённый, критерий.

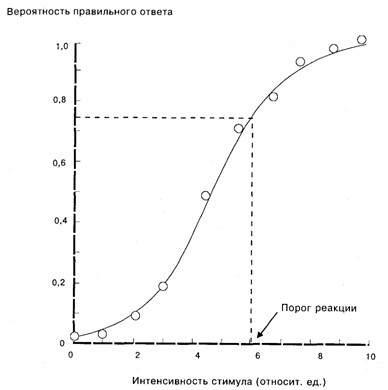

Рис. 3.1. Определение абсолютного порога реакции по зависимости вероятности правильного ответа о наличии сигнала, т.е. его обнаружения, от силы раздражителя (психометрическая функция). В качестве критерия порога здесь выбрана вероятность правильного ответа, равная 0,75

На обнаружение сигнала существенное влияние оказывают процессы пространственной и временной суммации. Они сводятся к способности сенсорной системы накапливать энергию сигнала, распределённую по некоторой зоне в пространстве рецепторов или во времени. Так, увеличение до определённого предела размера сенсорного стимула или его длительности снижает порог. Этот предел называют критическим размером, или же критической длительностью стимула.
