ДИСКОВОД

Дорогие друзья! Сегодня мы открываем новую рубрику. В ней мы будем рассказывать о новых программах, компьютерных играх, кинофильмах, выпущенных на CD и DVD. Словом, начинаем публиковать своеобразный путеводитель по новым дискам, а если короче – ДИСКОВОД.

ПРОГРАММЫ

Corel Draw 10

Corel Drawвсегда считалась одной из лучших и популярнейших программ для создания высококачественной векторной графики. Последняя версия этого графического пакета включает в себя мощные средства разработки, широкий спектр инструментов для построения объектов, современные средства вывода изображений и массу спецэффектов.

Alex Soft www.alexsoft.ru

3D Studio MAX 5.0

Тем, кто занимается созданием трехмерных изображений, моделей или анимации, без сомнения, знакомо название 3D Studio MAX. Компакт-диск содержит последнюю версию этого трехмерного пакета. В новой версии вы найдете улучшенные инструменты для создания 3D-моделей, удобный и интуитивно понятный пользовательский интерфейс и многое другое.

Alex Soft www.alexsoft.ru

Магнамедиа

Компакт-диск содержит полный курс обучения работе с программами 3Ds МАХ версий 4 и 5, которые на сегодня являются самыми популярными программами для создания трехмерных моделей, трехмерной анимации и визуализации. Обучающий курс, представленный на диске, охватывает все аспекты, начиная с ознакомления с программой и инструментарием и заканчивая советами, которые покажутся интересными даже профессионалам.

Магнамедиа www.magnamedia.ru

ИГРЫ

Мечты во сне и наяву

Классическая игра от Сrуо, в которой вам предстоит пройти через мир снов, для того чтобы, как всегда, спасти и мир, и себя от неминуемой гибели. Несмотря на то что игра вышла уже довольно давно, она до сих пор не выглядит устаревшей, отличается четкой и яркой графикой, а также замечательными спецэффектами.

Амбер www.amber.ru

Версаль II

Действие игры происходит во Франции 1700 года. В роли молодого французского аристократа вам предстоит распутать клубок придворных интриг, избавиться от коварных противников и, наконец, осуществить свою мечту – уехать в Испанию, к своей возлюбленной. Игру выгодно отличает историческая и архитектурная достоверность: все персонажи, с которыми вам придется взаимодействовать, существовали на самом деле, а трехмерная модель Версаля выполнена с высокой достоверностью.

1С  www.lc.ru

Торговые империи

В игре «Торговые империи» ваша цель – стать богатым. Среди мест, в которых вам предстоит самым честным образом создавать свою торговую империю, средневековая Европа, Древний Египет, Англия позапрошлого века и множество других исторических ландшафтов. Для создания торговой империи вам придется заниматься исследованием новых земель, основывать и развивать торговлю во вновь открытых городах, присматривать за конкурентами, которые всегда готовы помешать вам стать королем торговли.

1C www.lc.ru

Рыцари морей

«Рыцари морей» – это морская стратегия, действие которой происходит в конце XVIII века. Вас ждет романтика морских приключений, морские сражения, интриги. Игра отличается великолепной трехмерной графикой, массой спецэффектов и увлекательным, хорошо продуманным сюжетом.

1C www.lc.ru

Чемпионат мира – 2002

Игра «Чемпионат мира – 2002» является одной из лучших в жанре футбольных симуляторов. 32 команды, масса различных стадионов, огромное количество технических и тактических приемов и различные варианты ударов придают игре реалистичность.

1C www.lc.ru

КИНО

Эпоха

Давным-давно Землю посетило инопланетное Нечто. Миллиарды лет оно таилось глубоко под землей и наконец пробудилось. Оказалось, Нечто перемещается по Вселенной и сеет жизнь, но, если ее развитие пошло неправильно, само же ее ликвидирует. Главным героям удается изменить отношение пришельца к человечеству.

_{Epoch. UFO LLC. 2001. Реж.: Мэтт Кодд. Исп.: Дэвид Кит, Брайан Томпсон…}

Обитель зла

Фильм снят по мотивам компьютерной игры Resident Evil. Получилась динамичная история про сверхдевушку, которая спасает мир. Сохранено даже стандартное начало подобных игр: главная героиня (ее играет Милла Йовович) просыпается непонятно где, не помнит, кто она, как сюда попала и что нужно делать. По пути в лабораторию она заходит в разные комнаты, находит полезные предметы и «подсказки», обзаводится командой и, наконец, приступает к уничтожению опасных зомби. Тем, кто не любит компьютерные игры, фильм может показаться неинтересным.

_{Resident Evil. Screen Gems. 2002. Реж.: Пол Андерсон. Исп.: Милла Йовович, Мишель Родригес…}

Акира

Анимационный фильм «Акира» (главный аниматор – Такаши Накамура), снятый по одноименному комиксу в 1988 году, поднял планку столь высоко, что даже сегодняшние анимационные фильмы редко достигают его уровня. Можно сказать, что мультфильм представляет интерес скорее с точки зрения техники исполнения. Все детали проработаны самым тщательнейшим образом. А речь в нем идет о мрачном будущем после ядерной войны.

_{Akira. Pioneer Entertainment. 1988. Реж.: Катсуширо Отомо.}

Обзор подготовлен совместно с редакцией газеты « CDnpo»

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Громкоговорящий детекторный приемник

Радиоприемников сегодня множество, но у всех один недостаток: батареек нет, и радио молчит. Сетевые же адаптеры к радиоприемникам собирают из электросети столько помех, что слушать радио на средних и длинных волнах (СВ и ДВ) неприятно. А качество звука? Солидных, стационарных приемников теперь почти не осталось, а переносные и портативные звучат так, что хочется выключить.

Но представьте себе приемник, который не требует источников питания, а звучит так, что, раз послушав, вы уже не захотите слушать что-либо другое. Фантастика? Нет, точный расчет.

Только 4,5 % энергии радиоволн используется для передачи информации. Все остальное, хоть попадает в антенны, в обычных приемниках пропадает без пользы. Если же полностью использовать эту энергию, то от нее сможет работать детекторный приемник с усилителем, питающимся энергией самой принимаемой станции.

Особый интерес приемник представляет для сельской местности, дач и садовых участков. Но, прежде чем начать его делать, следует определить саму возможность громкоговорящего детекторного приема в ваших условиях.

Чтобы определить конкретно свои возможности, соберите простейший приемник, описанный в ЮТ № 11 за 2001 год, или по схеме, приведенной ниже. Если с антенной длиной метра три-четыре услышите на наушники хотя бы одну станцию, значит, с большой антенной возможен громкоговорящий прием.

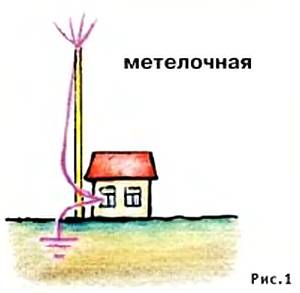

Антенна

Желательно, чтобы длина провода антенны составила не менее 15… 25 м. Чем выше подвешен провод, тем лучше. Изолируйте концы провода орешковыми или роликовыми изоляторами от электропроводки или просто отрезками толстой рыболовной лески (рис. 1).

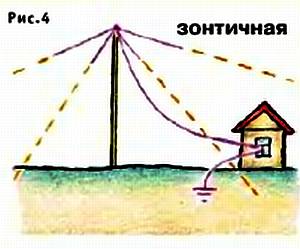

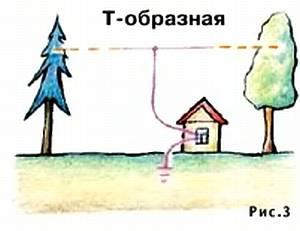

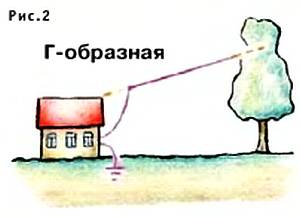

Снижение не должно касаться стен, веток деревьев. Для ввода в дом используйте керамическую или пластиковую трубку. Антенна может быть Г– или Т-образной, можно просто протянуть (рис. 2) «наклонный луч из окна дома к коньку крыши, а затем к стволу соседнего дерева (так, кстати, сделал на даче автор и получил громкий прием трех радиостанций).

Деревья берегите, не ломайте ветки и не обматывайте стволы проволокой. Повесьте лучше на сучок свободную веревочную петлю, а к ней через изолятор или леску закрепите провод антенны. Провод туго не натягивайте – деревья качаются от ветра (рис. 3).

Если деревьев нет, придется установить мачту высотою 5–6 м. Хорошие мачты получаются из засохших в лесу тонких и высоких хвойных деревьев – сосны и ели (сухостоя) (рис. 4).

Провод антенны не должен проходить вблизи линий электропередачи, а тем более пересекать их. Позаботьтесь о том, чтобы при обрыве провод упал в безопасное место. Диаметр провода не очень важен, он может быть в пределах от 0,5 до 1,5 мм. Подойдут обмоточные провода от старых трансформаторов, даже с поврежденной эмалевой изоляцией.

Заземление обязательно. Подключитесь к трубам водопровода или отопления (к газовым – нельзя!), можно использовать водозаборную скважину, ограду из металлической сетки или просто забитую в землю железную трубу или закопанное старое ведро. Чем лучше заземление (меньше его сопротивление высокочастотным токам, утекающим в землю), тем громче будет работать приемник.

Приемник

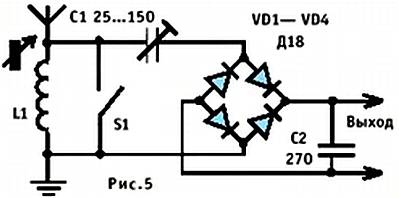

Сам приемник чрезвычайно прост (рис. 5).

Он содержит открытый колебательный контур, образованный катушкой L1 и емкостью антенны относительно земли. Контур настраивается на частоту принимаемой мощной станции и выделяет ее модулированный по амплитуде (AM) высокочастотный сигнал. Он через конденсатор связи С1 подается на мостовой детектор, собранный на четырех высокочастотных германиевых диодах VD1 – VD4.

Блокировочный конденсатор С2 сглаживает высокочастотные пульсации продетектированного сигнала. К выходу приемника подключаются высокоомные телефоны, трансляционный громкоговоритель или усилитель.

Переключатель S1 служит для защиты приемника во время грозы, а также выключателем, когда слушать радио надоедает. Статического электричества антенна не накапливает, поскольку гальванически соединена с землей через катушку L1. Переключатель лучше установить вблизи ввода проводов антенны и заземления в дом.

Контурной катушкой с успехом послужит магнитная антенна ДВ– или СВ-диапазона от любого старого радиоприемника. Контур настраивается передвижением ферритового стержня от той же антенны. Если магнитной антенны нет, придется намотать катушку проводом ПЭЛ диаметром 0,25 (для ДВ)…0,7 (для СВ) мм. Каркасом послужит корпус пластиковой бутылки диаметром 5…8 см (чем больше размеры, тем меньше потерь в катушке). Намотка цилиндрическая, виток к витку.

Для приема на СВ достаточно 50… 70 витков, для ДВ – 250… 300. Придется сделать много отводов для регулировки индуктивности (настройки).

Подстроенный конденсатор C1 можно взять любого типа: керамический типа КПК-2 с твердым или с воздушным диэлектриком. Диоды заменяются на Д20, Д311, ГД507. Конденсатор С2 – любого типа (без него приемник будет работать, хоть и тише).

Собрав приемник, подключите к его выходу высокоомные телефоны и настройтесь на частоту самой громкой радиостанции. Параллельно телефонам полезно подключить вольтметр (тестер) плюсом к верхнему (по схеме) выводу, тогда сравнение разных антенн, заземлений и настроек станет объективным. Отрегулируйте емкость C1 по максимальной громкости, не забывая при этом подстраивать катушку. Если вольтметр покажет хотя бы несколько вольт, громкоговорящий прием в дальнейшем вам обеспечен!

В.ПОЛЯКОВ, профессор

(Продолжение следует)

ЧИТАТЕЛЬСКИЙ КЛУБ

Что умеют мальчишки

Оказывается, и по Каме можно кататься на серфере не хуже, чем на волнах Атлантического прибоя или на пляжах Флориды, с той лишь разницей, что доску тянет за веревку по берегу «бурлак» – друг или лучше папа.

Доска толщиной 7 мм должна быть покрыта, как пишет Дима Гончаров из Перми, автор этого остроумного устройства, тремя слоями нитрокраски. А чтобы доска скользила легко и быстро, нужно встать так, чтобы ее передний край чуть-чуть выступал из воды. Для этого следует держаться за буксировочную веревку длиной 15–17 м. Чем веревка длиннее, тем больше радиус выполняемых виражей. Как утверждает Дима, катание на доске абсолютно безопасно, так как скорость ее всего лишь 8 – 12 км/ч.

Размеры – 700x1400 мм – позволяют транспортировать доску в автомобиле.

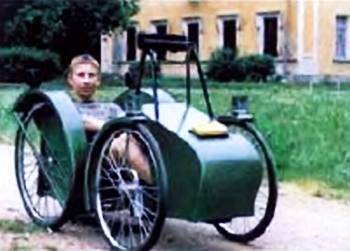

Идея создания экипажа пришла к Ивану Поликарпову из Санкт-Петербурга после постройки двухколесной машины, в качестве привода которой была использована… электродрель. Питалась она от автомобильного аккумулятора через транзисторный преобразователь напряжения. И вот на основе этой машины был построен электромобиль «Дебют».

Как видно на фотографии, он четырехколесный. Передние колеса поворотные, рулевое управление – трапеция, тормоз – ножной. Кроме того, машина оснащена панорамным зеркалом заднего вида, звуковым сигналом, электронным спидометром со счетчиком пройденного пути и стоп-сигналом. Более того, у «Дебюта» есть даже габаритные огни и выдвигающаяся фара.

Двигатель – переделанный стартер от автомобиля «Ока» с постоянными магнитами, а питается он от двух аккумуляторных батарей 6В 75А/Ч. Автомобиль развивает скорость до 20 км/ч. Рама его изготовлена из досок и водопроводных труб.

Вопрос – ответ

Моя бабушка никогда не снимает янтарное ожерелье, говорит, помогает при болезни щитовидной железы. Так ли это?

Светлана Скоробогатова, 11 лет,

г. Санкт-Петербург

Еще античные медики приписывали янтарю целебные свойства. В старинных медицинских книгах можно найти около 60 рецептов лекарств, приготовленных из него. И сегодня нет оснований сомневаться в целебных свойствах янтарных бус и браслетов. Российские исследователи собрали, изучили и обобщили все интересное, что было известно о янтаре. В ходе исследований они выяснили, что янтарь активно воздействует на биологически активные точки человека. Созданы даже специальные лечебные кушетки от радикулита, ишемической болезни сердца, бронхиальной астмы, заболеваний нервной системы, а также щитовидной железы. Они представляют собой мраморную плиту, на которой уложен ровный слой янтарных камешков. Так что твоя бабушка абсолютно права, что носит на шее янтарные бусы.

ДАВНЫМ-ДАВНО

Танки появились на полях сражений в середине Первой мировой войны. Пехота против них оказалась беззащитна. Спасала ее только артиллерия, но она далеко не всегда могла оказаться в нужном месте.

В 1918 году немецкая фирма «Маузер» выпустила крупнокалиберное ружье (рис. 1).

Его пули со стальным сердечником пробивали броню толщиной 20 мм. Этого было вполне достаточно для борьбы с танками того времени, но война подходила к концу…

Незадолго до Второй мировой войны в нашей стране были разработаны бронебойно-зажигательные пули, пробивавшие танковую броню на расстоянии 500 м. После их попадания в танках начинался пожар. Однако в 1940 году последовал приказ прекратить выпуск противотанковых ружей (ПТР) и вообще снять их с вооружения Красной Армии… Результатом стали наши громадные потери от немецких танков в начале войны. Пришлось срочно разрабатывать и испытывать новые образцы ПТР, и уже в октябре 1941 года развернулось их производство. Вот как было устроено самое распространенное ПТР калибра 14,5 мм конструкции В.А. Дегтярева (рис. 2).

Одной из сложнейших задач при его создании было смягчение сильнейшей отдачи при выстреле, которая могла даже покалечить стрелка. Для борьбы с ней в ружье был применен приклад с пружинным амортизатором и мягким наплечником. На конце ствола устанавливался реактивный дульный тормоз артиллерийского типа. Выходившая из него струя создавала импульс в направлении, противоположном отдаче.

Всего за годы войны было выпущено более 400 тысяч различных ПТР. Но толщина брони возрастала. Поэтому нашим конструктором М.Н. Блюмом в 1943 году было создано ПТР, пробивавшее бортовую броню танка «Тигр» толщиной 82 мм. Однако его решили серийно не выпускать, поскольку уже появились другие противотанковые средства.

ПРИЗ НОМЕРА!

Наши традиционные три вопроса:

1. Как изменится температура местности, на которой работает вихреэнергетическая установка?

2. В чем причина замедленного движения пробки в волшебной тросточке?

3. Почему отдача от противотанкового ружья сильнее, чем от обычного?

Правильные ответы на вопросы

«ЮТ» № 5 – 2002 г.

1. Если диаметр отверстия камеры-обскуры сделать меньше длины световой волны, то свет через него не пройдет.

2. Раскаленные газы внутри цилиндра двигателя внутреннего сгорания движутся в 100 раз медленнее, чем в газовой турбине, и не успевают его нагреть. Кроме того, цилиндр окружен водяной рубашкой, что также способствует его охлаждению. Охладить лопатки газовой турбины пока никому не удалось. Поэтому они сильно раскаляются и их приходится делать из жаростойких сплавов.

3. Электрический взрыв – это импульс тока, порождающий кольцевое магнитное поле, способное вызвать намагничивание горных пород. Это намагничивание и надо поискать, для того чтобы доказать электрическую природу Тунгусского взрыва.

* * *

К сожалению, имя победителя нашего традиционного конкурса «ЮТ» № 5 – 2002 г. назвать не можем. Все ответы, присланные в редакцию, оказались неверны. Конкурс продолжается.

* * *
