ПАТЕНТНОЕ БЮРО

В этом выпуске Патентного бюро рассказываем об автоматической кормушке для аквариумных рыб, световом устройстве для запуска бумерангов в ночное время, ловушке для комаров и мух и о новом способе приготовления смазочно-охлаждающих эмульсий.

Экспертный совет ПБ отметил Почетными дипломами предложения Алексея ПОГИБЕЛЕВАиз Ленинградской области, Вадима ДЕРЯБИНАиз Златоуста, Даниила ЧЕСТЮНИНАиз Челябинска, Марселя АХМЕТГАРЕЕВАиз Нижнекамска.

РУЖЬЕ ДЛЯ КОМАРОВ

Необычно теплая весна в Ленинградской области провоцировала в этом году вылет несметных полчищ комаров. Их было много не только в лесу, но и в небольшом городке Сосновый Бор. И если днем от назойливых насекомых еще как-то можно было отмахнуться, то ночью спасу не было никакого. Залетят два-три кровопийца в спальню и звенят под ухом, кусают…

Не избежала этой участи и семья Алексея Погибелева. Как обычно поступают в подобных ситуациях? Большинство срочно закрывают окна и форточки, вешают марлю и сетки, покупают новомодные отпугивающие средства. Но комнаты постоянно надо проветривать, значит, периодически открывать форточки. Не помогает и сетка с марлей: комары все равно залетают в комнаты если не через занавешенные окна, то через открытые двери. А о заграничных репеллентах и говорить не приходится.

Срок их действия ограничен несколькими днями, да и не по карману они многим.

Но не зря Алексей посещает кружок юных изобретателей, руководимый хорошим другом нашего журнала Н. Колчевым. «Если не годятся перечисленные выше методы борьбы с комарами, ищи другие, более простые и дешевые», – предложил он Алексею. От мухобойки сразу отказались, не убивать же напившегося кровью комара прямо на светлых обоях или потолке. Попробовал Алексей использовать пылесос. Для этого снял со всасывающего патрубка насадку, и мощная струя быстро затянула всех комаров и мух. Средство эффективное, но шумное, не пригодное для применения ночью. Но именно пылесос подсказал юному изобретателю решение. Единственное, что отличает его «ружье» от огнестрельного – это обратное действие сжатой струи. В охотничьем ружье выхлопные газы выбрасываются из ствола. А в ружье Погибелева струя, наоборот, втягивается внутрь. Причем с такой силой, что ни комар, ни муха не успевают вырваться. В качестве устройства для обеспечения направленного движения воздушной струи используется трубка, на одном конце которой закреплена резиновая груша, а приемным отверстием служит ее другой конец.

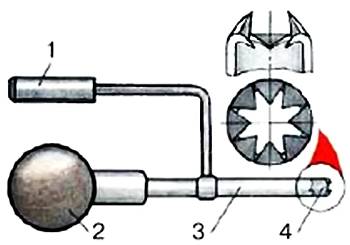

Удерживая «ружье» за ручку 1, следует предельно сильно сжать грушу 2, конец трубки 3с зубчиками 4медленно подвести к сидящему на стене комару и быстро отпустить грушу. Она резко всасывает воздух вместе с насекомым. При новом сжатии груши выходящая из трубки струя воздуха выбросит останки насекомого наружу, и ружье готово к повторному действию.

УЛЬТРАЗВУКОВОЙ МИКСЕР

Среди обсуждаемых тем эта, вне всякого сомнения, самая значимая. Если она найдет применение в народном хозяйстве, то принесет колоссальную выгоду. Судите сами.

Один из основных способов обработки металлов – процесс резания. На высоких оборотах острый резец снимает с детали тонкую стружку. В точке соприкосновения от трения повышается температура, а она влияет на стойкость инструмента.

Поэтому в зону резания постоянно подают СОЖ – смазочно-охлаждающую жидкость. Состоит она из технического масла, воды и специальных химических соединений. Масло снижает трение между резцом и обрабатываемой деталью. Вода – лучший охладитель. А чтобы они смешались, в раствор вводят специальные соединения. Процесс изготовления СОЖ не простой. Установка напоминает бытовой миксер, только очень больших размеров. В ее бункер в определенных пропорциях заливают воду и масло и специальные добавки. На высоких оборотах смесь тщательно перемешивают до образования однородной жидкости. Через какое-то время масло может отслоиться от воды, и СОЖ направляют на переработку.

Можно ли упростить процесс? Такая непростая задача была поставлена перед Вадимом Дерябиным, членом секции научной организации учащихся Дворца творчества юных города Златоуста. Почему выбор пал на Вадима? Парень с головой, на двух последних городских научно-практических конференциях занимал призовые места. А два года назад «Юный техник» уже представлял его центробежный насос для дачного хозяйства. Опустим за недостатком места в журнале промежуточные выкладки и рассуждения, а представим готовый проект.

Согласно рекомендациям Вадима Дерябина СОЖ надо готовить прямо в смазочно-охлаждающей системе токарного станка. Включается станок, начинает работать миксер по изготовлению СОЖ. Вот только компоненты ее смешивают не лопатки, а… ультразвук. Обратимся к рисунку.

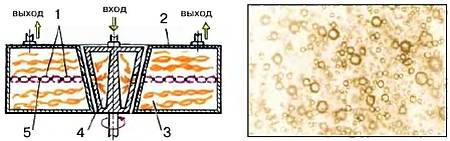

Составляющие СОЖ вещества подаются в центральную камеру 4, вращающуюся с определенной скоростью. На внешних стенках камеры имеется ряд отверстий, совпадающих с отверстиями на внутренней стенке внешней камеры 2, куда поступает вода и масло. При этом третий компонент не используют. В первой, центральной, камере вода и масло центробежными силами выдавливаются через отверстия во внешнюю камеру, когда совмещаются отверстия. При совпадении отверстий строго по оси возникает ультразвуковая волна 1, перемешивающая воду и масло в эмульсию 3. Смесь и подается в зону резания.

Остается добавить, что приготовленная в ультразвуковом миксере СОЖ не расслаивается и в течение нескольких недель эффективно охлаждает режущий инструмент, увеличивает его стойкость почти вдвое! Молодец, Вадим! Хотелось, чтобы в масштабах страны его предложение нашло поддержку и быстрое внедрение.

АВТОМАТИЧЕСКАЯ КОРМУШКА

Для рыбок в аквариуме придумано множество автоматических устройств, поддерживающих строго определенную температуру воды, насыщающих ее кислородом, поддерживающих уровень освещенности и раздающих корм. Не остаются в стороне и наши читатели. Вот, например, предложение от Даниила Честюнина из Челябинска.

Суть предложенной Даниилом автоматической кормушки в том, что корм помещают на отдельных полках-перегородках в вертикальной трубке с вынимающимися перегородками. Каждая перегородка связана с командным устройством. В заданный момент времени она выдвигается из паза, и корм попадает в аквариум.

В варианте, предложенном Даниилом, перемещение перегородок осуществляется за счет упругости резиновых тяг. В закрытом положении перегородки фиксируются защелками. В определенный момент защелка поднимается, а перегородка под действием упругости резиновой ленты выдвигается из трубки.

Хорошо прорисованных эскизов командного устройства Даниил не представил, сославшись на то, что еще плохо владеет чертежными навыками. Но в принципе, каждый, кто решит изготовить такую кормушку, легко поймет, как ее выполнить. Эксперты лишь советуют не ограничиваться рамками предложенной Даниилом схемы. Ведь в качестве командного устройства можно использовать электронное реле времени, устройство с вращающимися дисками и контактами на нем и даже просто слегка видоизмененный механический будильник с встроенными электрическими контактами.

Кормушку лучше всего изготовить из толстого органического стекла. Материал просто обрабатывать и сверлить в домашних условиях. Он легко моется, а через стенки хорошо видно наличие корма. Зазоры между подвижными деталями должны быть минимальными, а для обеспечения перемещения перегородок в боковых стенках трубки прорезаются пазы. Кормушку лучше разместить на стенке аквариума – главное, чтобы приводные устройства были механическими и запитывались от низковольтных источников энергии.

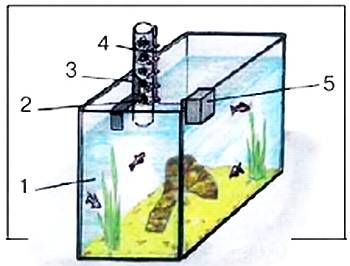

Автоматическая кормушка Д.Честюнина:

_{1– аквариум; 2– кормушка; 3– корм; 4– тяга; 5– командное устройство.}

БУМЕРАНГ В ТЕМНОТЕ

Запуски бумерангов – привлекательное зрелище. Недаром на чемпионатах мира, которые устраивают ежегодно в Австралии, собираются сотни профессиональных мастеров этого необычного вида спорта. Соревнуются на дальность бросков, на лучшее исполнение полета по замкнутым криволинейным траекториям. Но самое, пожалуй, привлекательное выступление спортсменов – это запуски в ночное время. Именно на это красочное шоу и обратил внимание наш читатель из Нижнекамска Марсель Ахметгареев в одной из телевизионных передач. Вот уже несколько лет он сам мастерит бумеранги.

Многие из них были выполнены по описаниям, опубликованным в «Левше» несколько лет назад. Но вот запуски в ночное время – такого даже он не предполагал.

Сделать бумеранги заметными в ночном небе, как рассуждал Марсель, помогут краски и миниатюрные лампы. Вот только какие? Белый фосфор и люминофоры он сразу же отбросил как вредные, содержащие радиоактивные изотопы. Да и где их достать? Гораздо проще в применении люминесцентные краски, которые есть в продаже. Безопасные для здоровья человека, они вполне годятся для покраски корпуса бумеранга. А еще можно использовать светодиоды. Чтобы они светились, достаточно одной батарейки типа LR03(286) или LR(316). Первая из них весит всего 13 г, а вторая – на 12 г больше. Установка дополнительного оборудования мало влияет на общий вес. Главное, чтобы размещение светодиодов, батарейки и выключателя не нарушило центровку снаряда. Поэтому светодиоды следует размещать на концах, а батарейки и выключатель в центре. Кроме того, Марсель добавил несложную электронную схему, и светодиоды стали мигать в полете.

Летящий по сложной траектории и к тому вращающийся бумеранг со светодиодами на концах выглядит очень эффектно. Кроме того, такой снаряд можно использовать для изучения траектории полета в темноте, воспользовавшись фотоаппаратом с выдержкой «от руки», когда при нажатии на спусковую кнопку затвор открывается, а закрывается только после ее отпускания. Аппарат следует устанавливать на надежном штативе, а бумеранг запускать строго в определенном направлении, куда направлен объектив. На фотопленке будет запечатлена траектория его полета в виде светящейся линии. Только светодиоды надо выбирать поярче, а пленку почувствительней.

Выпуск ПБ подготовили М. МИХАЙЛОВи В. РОТОВ

У ВХОДА В МАГАЗИН

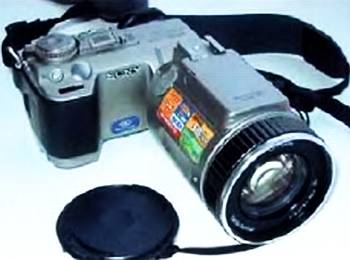

Вы решили купить цифровик

Сегодня из каждых 4 проданных фотоаппаратов один цифровик. По прогнозам, через два-три года количество продаваемых обычных и цифровых аппаратов сравняется. Начнется закат «серебряной» фотографии. Так что к цифровым аппаратам стоит присмотреться внимательней уже сегодня.

Для начала скажем, что цифровые аппараты несравненно сложнее обычных. Но современные технологии таковы, что в производстве цифровики стоят копейки. Однако господствующие в мире законы товарного производства позволяют на первых порах – из каждого нового изделия выколачивать колоссальную прибыль и тем самым финансировать развитие производства нового товара.

Возможно, это и правильно. Но как бы там ни было, пока цифровые аппараты дороговаты и доступны не всем. Если же вы скопили деньги и пришли в магазин, вряд ли вам удастся сделать верный выбор, не обладая хотя бы минимальной информацией.

Прежде всего отметим, что цифровые фотоаппараты создаются на базе пленочных камер. Отличие в том, что вместо фотопленки используется полупроводниковый прибор – ПЗС-матрица или ССД-сенсор. Эти полупроводниковые устройства представляют собою матрицу из миллиона мельчайших светочувствительных элементов (пикселей), расположенных по строкам и столбцам. Изображение в камере записывается и сохраняется в цифровом виде на съемном носителе информации – флеш-карте. Самый главный параметр фотоаппарата – количество элементов на матрице – мегапикселей ( megapixelsили сокращенно по-русски – МГП), а также ее светочувствительность. Если вы прочитали, что камера имеет матрицу 2,1 megapixels, это означает, что на ней находится 2,1 млн. чувствительных элементов, которые участвуют в формировании изображения. Чем больше точек в изображении, тем оно качественней.

Для сравнения: обычное телевизионное изображение складывается из 625 строк, каждая из которых содержит 575 элементов. Перемножив эти числа и разделив произведение на миллион, получим 0,36 мегапикселя. Такая четкость бывает редко, лишь с хорошей антенной и вблизи телецентра. Мы в этих случаях картину на экране оцениваем высоко. Однако применяемые в цифровой фотографии матрицы имеют разрешение в 5 – 10 раз больше.

Однако матрицу всегда изготавливают с запасом. На ней всегда есть нерабочие (битые) пиксели. Трудно изготовить на одном кристалле миллионы абсолютно исправных полупроводников. Поэтому, если попадаются неисправные элементы, матрицу не бракуют, а на заводе-изготовителе делают так, что когда вы фотографируете, то вместо сигнала от этого неисправного пикселя записывается нечто усредненное от сигналов окружающих его элементов. И вы, как потребитель, не видите и не знаете, что у вас на матрице есть битые пиксели, но если в процессе эксплуатации камеры пиксель вышел из строя, то на изображении появится дефект. Этот дефект можно увидеть, если сфотографировать абсолютно белый или абсолютно черный лист, а устранить его можно только в специализированных сервисных центрах, которых в России пока нет. Только фотоаппараты Olimpus Camedia Е20обладают функцией определения битых пикселей для исключения их влияния на качество изображения. Такую операцию фирма-изготовитель рекомендует проводить раз в год.

Требования к матрицам ужесточаются, и сейчас на них допускаются лишь единицы битых пикселей из миллионов штук. Сколько конкретно, ни одна фирма-изготовитель вам точно не скажет, чтобы не портить себе репутацию.

В матрице каждый пиксель имеет цветовой фильтр в виде микролинзы, воспринимает лишь один цвет и определяет его яркость.

Если сравнить изображение, полученное с пленки со средней светочувствительной силой и средней зернистостью, то полученная с нее фотография размером 9x12 по качеству будет приблизительно такой же, как с цифрового фотоаппарата с четкостью 1,5 мегапикселя, отпечатанная на фотопринтере и фотобумаге. Если вы хотите сделать цифровую фотографию величиной в стандартный лист А4 (210x291мм), то, чтобы получить такое же качество, как с пленочного, вам потребуется как минимум 3,34-мегапиксельный фотоаппарат или более. Это уже достаточно дорогая машина. Здесь в зависимости от ваших требований и проходит на сегодня граница выбора цифрового или пленочного аппарата.

Самые распространенные фотографии – это 9x12 и 10x15.

Такие фотографии можно сделать 2,1-пиксельным фотоаппаратом с качеством не ниже, чем хороший пленочный фотоаппарат. Однако разрешение – это далеко не все. Сделав фотографию на цифровике, вы тут же можете посмотреть ее на жидкокристаллическом дисплее, находящемся на задней панели. Практически все фотоаппараты имеют такой дисплей.

Не следует забывать и про очень высокую светочувствительность цифровых камер – не менее 400 единиц в режиме цветной съемки. Есть у них и уникальная возможность снимать в лунном свете. Работа при этом идет в черно-белом режиме, а чувствительность достигает многих тысяч единиц.

Цифровые фотоаппараты пишут изображение на съемные носители – флэш-карты. В цифровых фотоаппаратах выделилось два стандарта – это CompactFlashи SmartMedia, а фирма Sonyвсе свои фотоаппараты делает исключительно на стандарте MemoryStick.

С флэш-памятью (специалисты называют ее полупроводниковой) все уже давно знакомы. Именно она хранит данные о настройках на каналы, звука, изображения в современных телевизорах. Карты с полупроводниковой памятью не содержат никаких механических элементов, а потому производство их дешево. Они надежны в эксплуатации, очень легки и прочны. На записанную на них информацию не влияют ни вибрации, ни электромагнитные поля. Их можно перезаписывать неограниченное количество раз. Изготовление чипов памяти, емкость которых измеряется десятками М6, с развитием технологии стало достаточно дешевым. Сейчас в среднем 1 мбайт памяти стоит – $ 0,5: например, если вы покупаете карточку SmartMediaемкостью 32 мбайт, она должна стоить приблизительно $ 16,0. На цену, конечно, сильно влияет марка изготовителя. В других стандартах полупроводниковой памяти зависимости приблизительно такие же, за исключением MemoryStickперсонального стандарта SОNI, там 1 мбайт стоит $1, то есть карточки стоят в 2 раза дороже.

Все цифровые фотоаппараты комплектуются карточками малого объема для проверки аппарата, как правило, 4 мбайт или 8 мбайт, реже 16 мбайт. Флэш-карточку потребитель приобретает отдельно, выбирая нужный ему объем. Как показывает практика, самый оптимальный объем карточки это 32 мбайт либо 64 мбайт. 128 мбайт еще лучше, но эти карты пока дороговаты.

Емкость полупроводниковых карт растет как на дрожжах.

На рынке уже появились карты объемом 512 мбайт, почти как у компакт-диска. На такую карточку можно записать порядка 4 тысяч снимков низкого качества или около 2 тысяч – высокого качества. Напомним, что количество кадров на фотопленке равно 36.

Следует отметить, что карточка боится статического напряжения, а потому нельзя трогать ее контакты.

Существуют фотоаппараты со слотами нескольких типов. Например, Olimpus C-2500Lимеет два слота: один для карточки CompactFlash, другой – для SmartMedia.

Сейчас фирма IBM активно пропагандирует свою систему Microdrive. Это крошечный жесткий диск, на который влезает до 1 гбайт данных. 8213 фотографий! Этот носитель может быть установлен (к сожалению, не всегда) в слот для карты CompactFlash. Microdriveне дешевая технология: устройство на 340 мбайт стоит $ 300, что соизмеримо со стоимостью самого фотоаппарата. На флэш-карточки изображение записывается в формате, который поддерживает ваш аппарат. Форматов записи очень много (JPEG, TIFF, RAW, DROF, WAV, GIF и др.), в аппарате, как правило, используют 2–3 вида, иногда один – JPEG. Самый качественный – это TIFF( Tag Image File Format) – точечный снимок, но он, к сожалению, занимает много места. JPEG же практически не ухудшает изображения, но сжимает его, экономит место на карточке.

И последнее. Сегодня обычные цветные фотографии никто сам не печатает. Все делается на специальных пунктах. С цифровой фотографией дело обстоит иначе. Специальных предприятий для получения цифровых карточек пока мало. В большинстве случаев их каждый делает самостоятельно на собственном компьютере и принтере. Работа эта тонкая. О ней мы расскажем в следующий раз.

С. СИНЕЛЬНИКОВ

КОЛЛЕКЦИЯ «ЮТ»

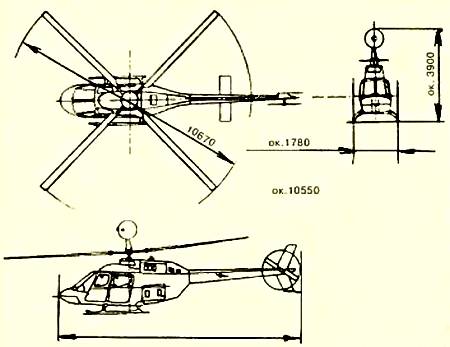

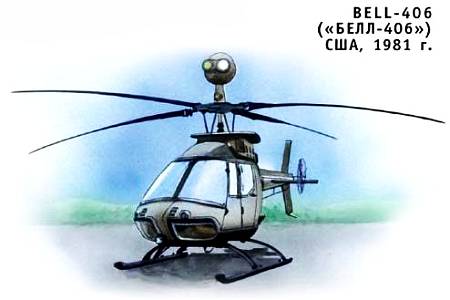

Американский вертолет «БЕЛЛ-406» (армейское обозначение – ОH-58D) был первым воздушным разведчиком такого класса. Он оснащался аппаратурой, которая позволяла вести разведку как днем, так и ночью. Среди разнообразного оборудования имелся лазерный целеуказатель для корректировки артиллерийского огня. Первый полет машины состоялся 6 октября 1981 года. Летчики отметили ее эффективность. Однако заключили, что управление оставляет желать лучшего. После доводки вертолет был поставлен на конвейер в 1985 году.

Техническая характеристика:

Диаметр несущего винта… 10 670 мм

Масса:

пустого вертолета… 1287 кг

максимальная… 2141 кг

Грузоподъемность… 760 кг

Двигатель… 1 ТВД АЛЛИСОН 250 – 630

Мощность… 486 кВт

Максимальная скорость… 237 км/ч

Потолок… 3415 м

Дальность полета… 556 км

Экипаж… 2 чел.

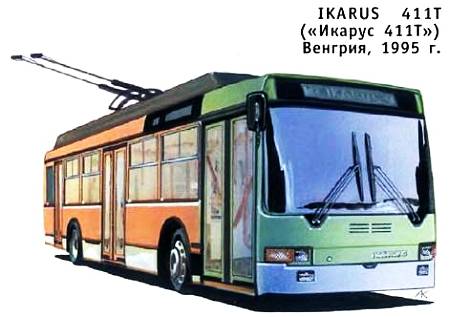

Троллейбусы, базирующиеся на уже устоявшейся конструкции пассажирских автобусов всемирно известной марки «ИКАРУС», сразу стали популярными благодаря высокой надежности и ремонтопригодности. Многие годы автобусы этой марки трудились в нашей стране – и в южных районах, и на Крайнем Севере. А вот теперь появились и троллейбусы этого семейства.

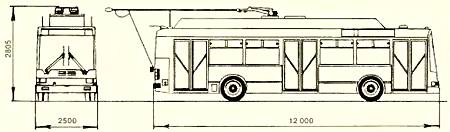

Техническая характеристика:

Длина… 12 000 мм

Ширина… 2500 мм

Высота… 2805 мм

База… 6235 мм

Количество мест для сидения… 27–38 (от исполнения)

Количество мест в салоне… 54–65 (от исполнения)

Полная масса… 18 000 кг

Двигатель… K1EPE/ОBUS 600V DC(4)

Мосты (все)… RABA

* * *

СДЕЛАЙ ДЛЯ ШКОЛЫ
Фокусы и… физика

Фокус – это искусство, требующее величайшей ловкости, внимания и находчивости. На овладение им уходят годы. Но, если привлечь к помощи физику, задача упростится, хотя и здесь тренировка, внимание и собранность не помешают. А продемонстрировать физические фокусы – и это их большое достоинство – можно на уроках.

ТОЛЬКО ВВЕРХ!

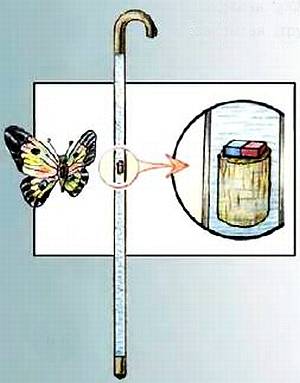

Сделайте из голографической пленки и бумаги большую яркую бабочку и приклейте к ней маленький, но сильный магнит или кусочек железа. «Маэстро» сажает на тросточку бабочку, и она ползет по ней вверх. Переворачивает тросточку, вновь сажает на нее бабочку, и она опять ползет вверх…

Весь секрет в тросточке. Это герметично закрытая трубка, залитая водой. В ней плавает поплавок с небольшим, но сильным магнитом. Всякий раз, когда вы ее переворачиваете, он медленно всплывает. Тросточку следует сделать из тонкостенной, но прочной пластмассовой трубки, снабженной двумя надежными пробками. Для большего эффекта лучше замаскировать трубку под настоящую трость, приделав ей ручку.

КЮРИ – И ТОЧКА!

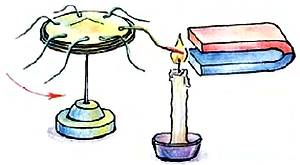

Из железной проволоки или швейных иголок сделайте звезду наподобие изображенной на рисунке и установите на острие иглы. Рядом со звездой поставьте магнит и свечу или хорошую газовую зажигалку. Зажгите огонь и подождите. Как только луч звезды раскалится докрасна, звезда повернется, и к магниту притянется следующий ее луч. Вращение остановится, лишь когда погаснет огонь.

Суть явления в том, что раскаленное железо, в отличие от холодного, к магниту не притягивается. Температура, при которой железо «размагничивается», называется точкой Кюри. Сегодня существуют материалы, имеющие точку Кюри от 60 до 100 °C, в виде тонкой фольги. С ними опыт будет гораздо ярче. Надо сказать, что фокус этот со смыслом. На таком принципе возможно создание теплового двигателя, которому посвящено много серьезных научных исследований. Если бы удалось передать все возможное тепло от горячего места к холодному и немного добавить тепла от свечи, получился бы очень хороший экономичный двигатель. Пока это никому не удалось. Но, быть может, вам повезет?

СМЕРЧ ЖУКОВСКОГО

Великий русский ученый Н.Е.Жуковский известен не только как основоположник авиации. Изучая закономерности движения жидкостей и газов, интересовался он и такими явлениями природы, как вихри и смерчи.

Смерч – явление редкое и опасное. Увидеть его в природе нелегко, да и не каждый увидевший остается в живых. Потому Н.Е.Жуковский создал устройство для получения искусственных смерчей. Его демонстрацию можно преподнести в качестве фокуса.

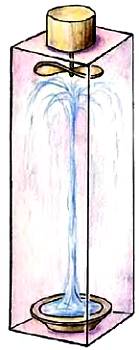

Прибор Жуковского – это прозрачный ящик с установленным наверху вентилятором. Внизу ящика стоит тазик с водой. При включении мотора из тазика быстро вырастает вращающийся столб воды. Достигая крыльчатки вентилятора, вода рассыпается на брызги и капли и стекает обратно в таз.

Опыт эффектно выглядит в теневой проекции на стену, особенно если между лампой и ящиком поставить увеличительное стекло, на котором нарисовано 2–3 разноцветных прозрачных кружка.

Ящик следует склеить из оргстекла. Для вентилятора подойдет быстроходный мотор от старого пылесоса и хорошо выполненный авиамодельный винт.

ПРЫГАЮЩИЙ ВОЛЧОК

Фокусник показывает волчок и запускает его на вогнутой поверхности. Заклинания, магические пассы – и волчок начинает прыгать…

Этот фокус по оснащению непрост.

Начнем с того, что волчок оснащен жестяными крылышками, лопастями пропеллера. Снизу на нем наклеено 6–8 крохотных, но сильных магнитов. Их сегодня в принципе можно купить или добыть, раскрошив керамический магнит от старого динамика. Главное, чтобы магнитики были наклеены и выстроены противоположными полюсами.

Ось волчка ходит по гладкой вогнутой поверхности, в качестве которой лучше всего подходит необточенное очковое стекло +2… +4 диоптрии.

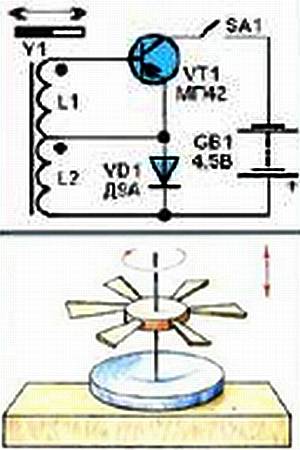

Сам по себе запуск волчка рукой еще недостаточен для получения длинной серии прыжков. Это происходит благодаря подпитке его энергией магнитного поля от катушки и специального генератора, схема которого показана на рисунке. Катушки L1 и L2 наматывают на каркасе из картона, одновременно сложив вместе два провода диаметром 0,1–0,15 мм, по 1000 витков. Внутрь каркаса вставляют сердечник из мягкой стали. Можно использовать кусок арматурного стержня, только нужно его предварительно отжечь: нагреть докрасна и дать медленно остыть на воздухе.

Под действием движущегося магнитного поля вращающегося волчка электронное устройство в такт ему начнет генерировать импульсы. Волчок станет раскручиваться быстрее и быстрее. В определенный момент он взлетит, и в этот момент подпитка энергией резко ослабнет. Волчок опустится, и все повторится сначала.

ТО ТЯНЕТ, ТО ТОЛКАЕТ

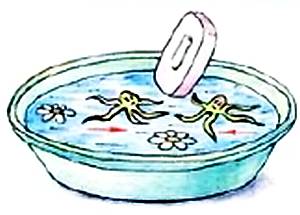

Затемненная комната, на столе прозрачная ванночка и блюдо с водой, подсвеченные снизу. Подсветка «точечная», лампочкой от карманного фонаря или автомобильной. Главное, чтобы нити ламп были короткими и на потолке получались резкие тени.

Кладете на поверхность воды бумажную фигуру, пропитанную расплавленным парафином. Это может быть, например, изображение кальмара или какого-нибудь чудовища. В прорези между щупальцами помещаете 1–2 кристаллика камфоры (продается в аптеках). Камфора уменьшает силу поверхностного натяжения, и кальмар начинает вертеться, оставляя за собой след из растворенной в воде камфоры. Аналогичным действием обладает мыло, сахар же, наоборот, силу поверхностного натяжения увеличивает. Бросьте на поверхность еще несколько фигурок из парафинированной бумаги: утенка, лодочку, рыбку. Если коснуться воды куском сахара, утенок поплывет к нему, если мылом – в обратную сторону. Таким образом, на основе камфоры и мыла получаются толкающие двигатели, на основе сахара – тянущие.

Сделайте несколько «чудищ», оснащенных тянущими и толкающими движками. Они начнут между собою взаимодействовать: танцевать или сражаться. Перед вами не что иное, как единство и борьба противоположностей…

Ю.ИВЧЕНКО
