Несколькими КБ и НИИ при участии ВВС был выбран единый калибр для ВВС – 30 мм – и определены основные характеристики 30-мм снаряда и патрона.
Патроном занималось KB А.А Бобровского Разработка 30-мм пушки велась параллельно в трех КБ -ОКБ-16 (А.Э. Нудельман), ОКБ-15 (Б.Г Шпитальный) и КБП (А.А. Волков).
Пушка Шпитального получила индекс Ш-30; пушка Волкова, созданная на базе автоматики А-12,7, – В-30 (ТКБ-494), а пушка Нудельмана – НР-30 (235П).
Работа автоматики пушки НР-30 основана на использовании энергии отката ствола для отпирания и отката запирающего агрегата, а также на использовании энергии пороховых газов, отведенных от ствола в газовый накатник, для торможения отката и осуществления наката ствола.
В пушке осуществлен короткий ход ствола: длина отката запирающего агрегата больше длины отката ствола. Отпирание ствола происходит при откате. Питание ленточное. Лента из стальных звеньев, в ленте 30 патронов.
Длина ствола 1600 мм. Габариты пушки: длина 2153 мм, ширина 181 мм, высота 186 мм. Вес пушки 66,5 кг. Темп стрельбы 850-1000 выстр./мин. Гарантированная живучесть на середину 50-х годов – 2000 выстр., установленная в 1986 г. – 3000 выстр.
Испытания всех трех пушек проводились на полигоне одновременно. НР-30 была признана лучшей.
Серийное производство пушки НР-30 организовано в 1954 г., а в 1955 г. она принята на вооружение Пушка непрерывно изготавливалась по крайней мере до 1993 г. Производство велось на заводе № 2. В 1954 г сделано 17 пушек, в 1955 г. – 667, в 1956 г. – сведения не найдены, в 1957 г. -1756.
Пушки НР-30 были установлены на самолетах:
МиГ-19С – три пушки; боекомплект – 70 патронов у крыльевой пушки и 60 патронов у фюзеляжной;
МиГ-21Ф – две пушки с боекомплектом по 60 патронов;
МиГ-21Ф-13 – одна пушка с боекомплектом 60 патронов;
Су-7БМ – две пушки;
Су-17М4 – две пушки с боекомплектом по 300 патронов на ствол.
В боекомплект пушки НР-30 входят 7 типов выстрелов. Все они имеют почти одинаковый вес (патрон 840– 847 г, снаряд 400-405 г) и начальную скорость (780 м/с).
Снаряды ОФЗ и ОФЗТ имеют ударные взрыватели. Вес ВВ в ОФЗ снаряде – 48,5 г, а в ОФЗТ снаряде – 40 г, зато ОФЗТ снаряд имеет трассер со временем горения от 1,5 до 4 с Фугасно-зажигательный снаряд был специально создан для стрельбы по дрейфующим аэростатам, но при необходимости он может использоваться и по другим воздушным целям. Снаряд содержит 48,5 г взрывчатого вещества. Особенностью снаряда является взрыватель с дальним взведением, срабатывающий при встрече с пленкой толщиной до 0,012 мм. Создание про– тивоаэростатных снарядов было связано с тем, что взрыватели обычных снарядов имели малую чувствительность и не срабатывали при встрече с оболочкой аэростата. Фу– гасно-зажигательный снаряд содержит 48,5 г взрывчатого вещества и имеет самоликвидатор, срабатывающий через 12-20 с.
Для стрельбы по бронированным наземным и воздушным целям в боекомплект НР-30 входят бронебойно-раз– рывные и бронебойно-трассирующие снаряды весом 401-403 г. Бронебойно-разрывной снаряд на дистанции 700 м пробивает 20-мм броню при угле 30° от нормали, а бронебойно-трассирующий снаряд – 20-мм броню на дистанции 600 м при угле 60° от нормали и на дистанции 1500 м при угле 30°.
Для поражения живои силы и легкоуязвимой наземной техники был создан многоэлементный снаряд. Снаряд МЭ содержит готовые поражающие элементы и имеет дистанционный взрыватель со временем срабатывания 1,1– 1,5 с. В нем помещено 28 элементов, при срабатывании вышибного заряда они выбрасываются в направлении цели Вес снаряда МЭ – 404 г, а одного элемента – 3,5 г, т. е по весу он близок к шрапнельной пуле полевых орудий.
Для создания помех РЛС противника и радиолокационным ГСН в 1955 г. в СССР была начата разработка авиационных патронов с дипольными отражателями.
В 1959 г. НИИП ГКОТ создан 30-мм патрон с диполь– ным отражателем ДОС-15. Проведенные в 1960 г. государственные испытания показали их применение в качестве средств защиты истребителя МиГ-19 Приказом Главкома ВВС от 7 декабря 1960 г. 30-мм патроны с ДОС-15 были приняты на снабжение.
Во время испытаний 30-мм патронов с ДОС-50 (длина отражателей 50 мм) было проведено 24 эксперимента, в ходе которых было выпущено по две очереди по 10– 12 патронов с интервалом около 10 с. Во всех 24 случаях у РЛС типа СОН-ЗО и СОН-15, работавших в режиме автоматического сопровождения, наблюдалась потеря цели.
Современный 30-мм противолокационный снаряд имеет индекс ПРЛ В снаряд ПРЛ помещается не менее 480 тыс. отражателей одной или двух длин, в зависимости от длины волны, испускаемой РЛС Через 6-8 с после выстрела срабатывает вышибное устройство, после чего диполи образуют облако площадью 7-9 м 2, а через 25 с это облако увеличивает свою площадь до 18 м 2.
Тут стоит отметить, что почти все современные авиационные выстрелы созданы в ГНПП «Прибор» (образовано в 1945 г как КБ-398, с 1947 г. – ГСКБ-398, с 1962 г. – НИИП, с 1977 г. – НПО «Прибор»).
РЕВОЛЬВЕРНЫЕ АВТОМАТИЧЕСКИЕ ПУШКИУстройство орудий револьверного типа
Первая авиационная револьверная пушка создана фирмой «Маузер» в годы Второй мировой войны, Поэтому на Западе многие специалисты называли авиационные револьверные пушки пушками со схемой Маузера.
Отличительной особенностью конструкции оружия обычного типа является наличие одного ствола и одного патронника, соединенных в единый узел. В оружии револьверного типа имеется один ствол и вращающийся барабан с несколькими патронниками
Патронники изготовляются в одном общем блоке (барабане), вращающемся на оси внутри кожуха. При вращении барабана каждый из патронников поочередно совмещается с каналом ствола.
Оружие перезаряжается поворотом барабана. В процессе поворота барабана происходит отпирание нижнего патронника и запирание правого. Запирание обеспечивается тем, что очередной патронник заходит за перемычку кожуха Одновременно с выстрелом и поворотом барабана выбрасывается гильза из левого патронника и досылается патрон в верхний патронник.
Особенностью обычного, барабанного и двуствольного оружия является то, что после разбития капсюля патрона непосредственно при выстреле все подвижные части оружия находятся в покое Прерывистость движения деталей оружия и патронной ленты с увеличением темпа стрельбы обусловливает нарастание ударных нагрузок на детали оружия и динамические усилия в патронной ленте Последнее является существенным недостатком револьверной схемы и ограничивает ее скорострельность
Однако наиболее важной проблемой в револьверных пушках выступает возможность прорыва пороховых газов в зазор между передним торцом патронника и задним торцом ствола К другим недостаткам этих пушек относятся:
– низкая живучесть ствола;
– возникновение эксцентрично направленных сил при стрельбе, вызывающих сильные вибрации,
– сильный нагрев барабана и связанная с этим вероятность самовоспламенения патрона при стрельбе длинными очередями;
– необходимость точного совпадения оси канала ствола с осями всех патронников (перед выстрелом).
Для обтюрации стыка между пеньком ствола и торцом патронника первоначально использовали обтюрирующие кольца из легких металлов. Позже в США было разработано обтюрирующее устройство с двухэлементной подвижной втулкой.
Другая важная проблема – это предотвращение самовоспламенения патрона в патроннике. Рост температуры стенок барабана до опасной величины происходит очень быстро. Как только температура барабана достигает 300– 450 °С, возможно самовоспламенение патрона. Это особенно опасно для револьверной пушки, так как самовоспламенение патрона (патронов) в патронниках, не находящихся на оси канала ствола, неизбежно ведет к разрушению пушки,
Чтобы уменьшить нагрев барабана, приходится существенно уменьшать длину непрерывной очереди пушки На большинстве западных авиационных пушек введено несколько режимов стрельбы (с большим и малым темпом). Наконец, на некоторых опытных пушках в странах НАТО проводилось продувание патронников охлаждающим газом немедленно после выбрасывания гильзы.
Несовпадение оси канала ствола и осей патронников барабана в момент выстрела в авиационной пушке весьма опасно. При эксцентриситете, равном всего 0,13 мм, возможен срыв ведущего пояска снаряда» При этом не только ухудшаются внешнебаллистические характеристики снаряда, но и возникает опасность застревания кусочка пояска в стволе или в механизмах пушки с последующим ее выходом из строя. Соосность канала ствола и патронника при выстреле должна быть обеспечена в процессе всей эксплуатации пушки.
Еще одна проблема связана со свободным ходом снаряда до момента входа его в нарезную часть канала ствола Длина этого хода равна в обычном револьверном оружии примерно длине снаряда. При этом последний подвергается воздействию высокого давления пороховых газов и, следовательно, быстро набирает скорость. Когда ведущий поясок начинает врезаться в нарезы ствола, он медленно деформируется, и снаряд начинает вращаться. Крутящий момент, воздействующий на снаряд зависит от шага нарезов и скорости снаряда. Каждый снаряд обладает определенной инерцией, и сила, необходимая для преодоления этого сопротивления, может оказаться больше силы сопротивления на срез ведущего пояска снаряда В этом случае поверхность ведущего пояска срезается еще до того, как снаряд приобретает значительную скорость вращения, и полет снаряда на траектории становится нестабильным
Избавиться от этого недостатка можно путем применения прогрессивной нарезки особенно если ее крутизна постепенно увеличивается от нуля Прогрессивная нарезка обеспечивает более плавное нарастание скорости вращения снаряда способствуя исключению срезания пояска Такая нарезка способствует и повышению живучести канала ствола
Револьверные пушки проигрывают по темпу стрельбы пушкам с вращающимся блоком стволов. Зато имеют преимущества по весогабаритным характеристикам и быстрее выходят на максимальный темп стрельбы чем многоствольные пушки Кроме того, для револьверных пушек менее опасен затяжной выстрел, чем для многоствольных.
РЕВОЛЬВЕРНЫЕ ПУШКИ ИНОСТРАННЫХ ГОСУДАРСТВВ конце войны в руки американцев попали германские револьверные пушки MG-213C/20 и MG-213C/30. Американское командование решило доработать MG-213C и принять ее на вооружение.
Были созданы различные экспериментальные образцы (модели А, В и С) и в ходе разработки окончательно принят калибр 20 мм. Механизм пушки MG-213C был частично изменен. В частности, у пушки М39 ось барабана расположена выше ствола.

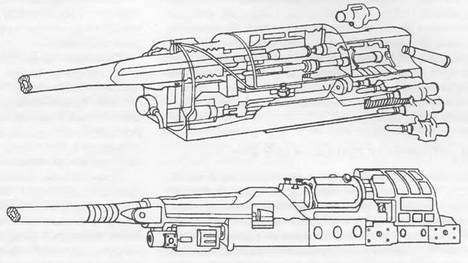

Германская пушка Маузер MG-213C
Пушка М39 имеет барабан с пятью патронниками, ленточное питание и газовый привод. Вес серийной пушки М39 от 77 до 81 кг. Длина 1830 мм. Темп стрельбы 1500 выстр./мин. В боекомплект пушки входят патроны «20x102» [1]1
Так обозначались патроны малокалиберных пушек в НАТО: первая цифра – калибр, вторая цифра – длина гильзы.
[Закрыть]. Вес патрона 250 г, вес снаряда 101 г. Осколочный снаряд содержал 5,6 г взрывчатого вещества. Начальная скорость снаряда 1000-1030 м/с. Эффективная дальность стрельбы – до 1500 м.
30-мм английская пушка «Аден» разработана английским центром НИОКР по вооружению ADEN (позже переименован в RARDE – Royal Armament Research and Development Establishment – Королевский центр НИОКР по вооружению) совместно с оружейным государственным арсеналом RSAF в Энфильде. Разработка пушки «Аден» началась сразу после окончания Второй мировой войны на основе германской револьверной пушки MG-213C.
Скользящий затвор пушки MG-213C был заменен вращающимся барабаном с пятью патронниками, в который снаряды подавались из магазина, расположенного сзади. Управление пушкой электрическое, отработанные гильзы и звенья выбрасываются за борт вниз через специальные отводящие устройства.
Имеются варианты пушек с левым и правым питанием. Взведение пушки производится пневматическим устройством или вручную. Питание – патронами из рассыпной звеньевой металлической ленты.
Барабан пушки имеет 5 патронников, патроны в которые досылаются в два этапа. Поворот барабана осуществляется ползуном, перемещающимся назад под действием отводимых из ствола пороховых газов.
Разработка пушки велась около восьми лет, и в 1954 г. первые пушки «Аден» были установлены на истребителях «Свифт» (2 пушки) и «Хантер» (4 пушки) Официально на вооружение пушка «Аден» была принята в 1955 г.
Пушка «Аден» выпускалась в пяти модификациях – Mk.1, Mk.2, Mk.3, Mk.4 и Mk.5. Данные первых четырех модификаций очень близки.
Пушка «Аден» Mk.4 имела вес 89 кг, длину ствола 1080 мм, полную длину 1660 мм и темп стрельбы 1200-1250 выстр./мин. В пушке «Аден» Mk.5 темп стрельбы был увеличен до 1500 выстр./мин. Стрельба из 30-мм пушек «Аден» производится стандартными патронами «30x113В». Вес патрона 495 г, вес снаряда 237 г. Осколочный снаряд содержит 27 г взрывчатого вещества. Начальная скорость снаряда 805 м/с. Эффективная дальность стрельбы 2000 м
Истребители «Хоук» получили одну пушку в подвесном контейнере, а самолет вертикального взлета «Харриер» -две пушки в подвесных подфюзеляжных контейнерах с боекомплектом по 130 патронов на ствол.
30-мм французская револьверная пушка Дефа-552 поступила на вооружение французских ВВС в начале 50-х годов Пушка Дефа была разработана французским государственным концерном GIAT на базе немецкой револьверной пушки MG-213C.
Пушка имеет один ствол и барабан с пятью патронниками. Автоматика работает за счет энергии пороховых газов, отводимых из канала ствола. Питание ленточное Детали пушки просты в производстве, изготавливаются преимущественно штамповкой и литьем.
Стрельба из 30-мм пушки Дефа ведется стандартными патронами «30x113В», теми же, что и у английской пушки «Аден».
Ствол выполнен из хромовой стали, и его канал азотирован (живучесть ствола – 5000 выстр). На стволе установлен надульник, предназначенный для снижения дульного давления Модернизация пушки производилась с целью увеличения ее живучести, повышения удобства эксплуатации и упрощения установки в самолете Темп стрельбы – 1300 выстр./мин
Пушка Дефа-554 предназначена для вооружения высокоскоростных современных истребителей («Мираж» 2000 – две пушки установлены в фюзеляже) и представляет собой усовершенствованный вариант пушки Де– фа-553. Дефа-554 может размещаться и в подвесном контейнере. Она имеет две скорострельности, в том числе и высокую (1800 выстр./мин), предназначенную для ведения воздушных боев.
Переход на меньшую скорострельность (1100 выстр./мин) для обстрела наземных целей длинными очередями осуществляется с помощью пульта управления. Надежность работы пушки улучшена за счет введения шестизарядного пиротехнического устройства перезарядки.
Всего с начала производства к концу 1985 г. было выпущено свыше 12000 пушек Дефа всех моделей, которые поставлялись в 25 стран. Эта пушка – одна из наиболее широко продаваемых на Западе авиационных пушек.
30-мм пушки Дефа были установлены на всех истребителях типа «Мираж» и «Ягуар», штурмовиках «Альфа Джет» (французского производства), палубных штурмовиках типа «Супер Этандар», шведских самолетах «Вигген», Сааб-105 и т. д.
В Англии с момента принятия на вооружение в начале 50-х годов было выпущено более двух тысяч 30-мм пушек «Аден» всех моделей. Дальнейшее совершенствование пушек под этот патрон в направлении повышения начальной скорости и действия снаряда по цели при одновременном повышении скорострельности представлялось невозможным. В этих условиях необходимость перехода на более мощный патрон стала очевидной. В результате многочисленных исследований был выбран патрон «25x137», стандартизованный в НАТО и выпускаемый многими западноевропейскими и американскими фирмами. Капсюль в патронах ударного действия, поэтому электромагнитные излучения для них не опасны.
Пушка «Аден 25» впервые была показана летом 1985 г. на парижском авиасалоне. Первые стрельбы проведены из пушки, установленной на самолете GR.3, на полигоне ААЕЕ (испытательный центр самолетов и авиационного вооружения) в Боскомби Доун в октябре 1985 г. Пушки предсерийного изготовления прошли летные испытания на самолетах GR.5 в середине 1986 г.
Вес пушки «Аден 25» – 92 кг. Длина пушки полная 2285 мм, дина ствола 1700 мм. Темп стрельбы 1650-1850 выстр./мин. Время развития темпа стрельбы 20 мс.
Вес патрона 500 г, вес снаряда 180 г. Осколочный снаряд содержит 27 г взрывчатого вещества. Начальная скорость осколочного снаряда 1100 м/с.
При стрельбе подкалиберным снарядом весом 150 г начальная скорость 1400 м/с. На дистанции 1000 м подкалиберный снаряд пробивает по нормали 59-мм броню.
Для самолетов «Харриер» разработан подвесной контейнер с пушкой «Аден 25». Вес контейнера 215 кг, боекомплект 200 патронов.
Любопытно, что англичане, закупив 60 самолетов AV-8, меняли в них пушку GAU-12U на две 25-мм пушки «Аден». Одна из основных причин – за первые 0,5 с две пушки «Аден» производят в два раза больше выстрелов, чем пушка GAU-12U (29 и 15 соответственно), вследствие медленного выхода последней на максимальную скорострельность.
27-мм револьверная пушка ВК27 создана фирмой «Маузер» в начале 1971 г. Автоматика пушки работает за счет энергии отводимых газов. В барабане пушки пять патронов. Питание патронами может быть как левым, так и правым.
Общая длина пушки 2310 мм, длина ствола 1700 мм. Вес пушки 100 кг. При стрельбе по наземным целям используется темп стрельбы 1000 выстр./мин, а по воздушным – 1700 выстр./мин. Время выхода на темп стрельбы 20 мс.
Стрельба ведется патронами «27x145В». Вес патрона 516-530 г, вес снаряда 260 г Осколочный снаряд содержит 22 г взрывчатого вещества. Начальная скорость снаряда 1050 м/с.
Снаряды к пушке Маузер ВК27 имеют ведущие пояски из пластмассы или железного порошка. В боекомплект этой пушки входят бронебойные, бронебойно-осколочные, бронебойно-осколочные с само ликвидатором, осколочные и осколочные с самоликвидатором снаряды. Бронебойные снаряды имеют сердечники из карбида вольфрама. Все снаряды равного веса и имеют одинаковые пороховой заряд весом 84 г.
Бронебойные снаряды обладают и сильным зажигательным действием. Зажигательный эффект создается цирконием, расположенным в головной части снаряда и вокруг основания бронебойного сердечника. При попадании снаряда в цель цирконий разлетается на осколки, нагретые до белого каления, сохраняющие высокую температуру в течение нескольких секунд Именно эти раскаленные осколки и создают очаги возгорания обеспечивая зажигательный эффект.
Первый заказ на изготовление 27-мм пушек ВК27 был выдан в 1976 г.
К концу 1985 г фирма «Маузер» и ее партнеры RO (Англия) и «Бреда» (Италия) поставили более 2000 пушек для вооружения самолетов «Торнадо», находящихся на вооружении ВВС этих стран.
С начала 90-х годов фирма «Маузер» разработала беззвеньевую систему подачи патронов для пушки ВК27, предназначенной для перспективного истребителя EFA Такая система подачи уменьшает объем и общий вес пушечной авиационной установки (или позволяет увеличить боекомплект), а также повышает надежность работы и обеспечивает быстрое перезаряжание пушки
30-мм револьверная пушка М791В разработана французским концерном GIAT под новый патрон «30x150В» для перспективных истребителеи «Рафаль» и «Мираж» 4000 французских ВВС.
Автоматика пушка работает за счет энергии отводимых газов.
Пушка имеет три скорострельности – 200, 500 и 2500 выстр./мин В ней предусмотрено автоматически действующее устройство перезарядки, включающееся в случае осечки В отличие от существующих пушек, в М791В патроны отделяются от звеньев ленты до подачи в пушку, благодаря чему исключен риск заклинивания патронов и уменьшено количество деталей патроноподающего механизма. Гильзы отражаются назад и собираются в контейнере, прикрепленном к ствольной коробке сзади Поэтому исключается возможность повреждения гильзами конструкции самолета.
Длина пушки полная 2300 мм. Вес пушки около 110 кг
Стрельба ведется патронами «30x150В» с начальной скоростью снаряда 1025 м/с. Патрон «30x150В» разработан концерном GIAT совместно с фирмой «Матра» Вес патрона 525 г, вес снаряда 275 г. В боекомплект входят бронебойно-осколочно-зажигательные и бронебойно– трассирующие снаряды Бронебойно-осколочно-зажига– тельные снаряды содержат 50 г взрывчатого вещества.
Отработка пушки была закончена в 1993 г.
