Длина каждой из вторичных обмоток рассчитывается таким образом, чтобы она составляла примерно четверть длины волны электромагнитного возмущения, происходящего во вторичной цепи, и основывается, конечно, на практическом расчете скорости прохождения этого возмущения через цепь. Само собой разумеется, что длина вторичной обмотки будет лишь приблизительно равна четверти длины волны в зависимости от того, какова емкость цепи при нормальных рабочих условиях. При обычном применении прибора для получения количественных эффектов разрядов высокого напряжения для емкости выводов делается небольшой допуск, но если прибор создан, например, для получения большого количества потоков между пластинами большой площади, либо для зарядки конденсаторов от вторичной обмотки, или для чего-то подобного, тогда длина провода вторичной обмотки делается значительно короче, и желательно, чтобы она уменьшалась в равной доле от четверти длины волны, которая возникает без какого-либо допуска на емкость, кроме емкости катушки. И наконец, если нужно получить токи сравнительно небольшого напряжения, обмотку следует изготовить из одной шпули и нескольких слоев, которые располагаются вблизи первичной обмотки для того, чтобы повысить коэффициент взаимной индукции и как можно более уменьшить резонансное повышение потенциала. Помещение магнитного контура в кислород при обычном или повышенном давлении, которое не имеет особого значения при наличии тока низкой частоты, оказывает серьезное воздействие при наличии токов такой необычно высокой частоты, в особенности в условиях, благоприятных для возникновения резонанса, и я предчувствую практическое применение кислорода в данном направлении.

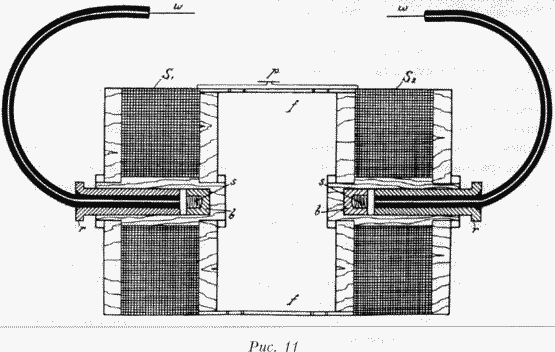

Вторичные обмотки, изготовленные способом, показанным на рисунке 11, имеют много преимуществ, и главные из них – безопасность работы и способность создавать потенциал, гораздо более высокий по сравнению с обычными обмотками. Для того чтобы дать вам представление о том, какое напряжение можно получить при помощи такого небольшого прибора, прилагается его фотография в работе с двумя петлями провода с изоляцией из хлопка, соединенного с разрядными стержнями (рисунок 12). Внешняя петля имеет длину всего 22 дюйма, чтобы уместилась на фотографии, но могла быть и длиннее, так как два параллельных провода длиной по 15 дюймов можно протянуть от выводов вторичной обмотки прибора и почти всё пространство между ними, шириной 4 дюйма, светится в темноте от пронизывающих его потоков, то есть площадь потоков 5 квадратных футов, и всё же энергия, потребная для питания этого контура во время эксперимента, составляет лишь 35 ватт. Для того чтобы при помощи обычного трансформатора получить такое количество стримеров, необходимых для производства озона или для чего-то подобного, потребуется гораздо большее количество энергии и гораздо более дорогая аппаратура.

Такие экстремальные разности потенциалов, которые можно получить путем применения описанного здесь принципа, – результат внезапности или скорости изменения импульсов первичного тока. При использовании обычного метода изменения силы первичного тока, либо путем превращения его в переменный, либо путем прерывания цепи мы ограничены сравнительно небольшой скоростью изменений, которые можно получить от высокочастотного генератора или быстрого прерывателя, но применяя конденсатор, внезапность разрядов практически неограниченна и можно получить любую длину искры или потенциал. Так, например, применяя этот принцип особым способом, мне удалось создать громадное электрическое напряжение, максимальное значение которого теоретически могло быть выражено только миллионами вольт, что вызвало проливной дождь или постоянный поток толстых, грохочущих искр, которые вырывались в пространство на расстояние восьми или девяти футов от изолированного провода, и эти искры иногда вели себя как настоящие молнии, и для тех немногих, кто стал свидетелем этих событий в моей лаборатории за последние два или три года, они явились незабываемым зрелищем. Длину этих искр и потенциал нетрудно увеличить в более объемном помещении или на открытом воздухе во много раз путем применения соответствующих средств и методов.

Хотя в таких осцилляторах высокая степень внезапности изменения величины тока в основном зависит от электрических констант цепи, некоторые менее значительные, но практически важные показатели могут быть обеспечены путем правильной конструкции устройств, применяемых по необходимости, но совсем не обязательных, когда дополнительное оборудование замыкает и размыкает цепь. Разумеется, я посвятил много времени их изучению и совершенствованию, и, что касается контуров, показанных на рисунках 1, 3, 4 и 5, я много писал о них в своих ранних трудах, равно как и работе прерывателей в вакууме, воздухе и жидкостях под различным давлением.

Уже давно известно, еще со времен, когда проводил свои исследования Поггендорф, что, когда вибропреобразователь или прерыватель катушки индуктивности заключены в сосуд, откуда откачан воздух, прерывание тока происходит более эффективно, так как вакуум ведет себя подобно конденсатору, обволакивающему прерыватель. Мои опыты с несколькими типами таких устройств привели меня к пониманию того, что вакуум – это не точная копия конденсатора, но скорее абсорбент, причем усиление скорости прерывания объясняется быстрым отводом улетучившегося вещества, которое образует дугу, а следовательно, зависит от скорости такого отвода и количества вещества. Так, при использовании твердых платиново-иридиевых контактов и небольшой силы тока разница невелика, но применяя мягкую платину и большую силу тока влияние вакуума очень заметно, в то время как ртуть или легко испаряемые контакты дают огромную разницу. Размеры вакуумного сосуда тоже важны: чем больше сосуд, тем больше скорость прерывания. Взглянув на исследования Поггендорфа в таком свете, я ясно понял, что можно добиться лишь небольшой скорости частиц, составляющих дугу, поскольку эффективное давление – по крайней мере при низкочастотных импульсах, зависящих от механических средств и токов ограниченной силы, которые можно пропускать через контакты, не боясь быстро их разрушить, – обязательно составляет небольшую долю обычного атмосферного, а оно, к тому же, сильно снижается вследствие взаимного притяжения параллельных составляющих тока в дуге. Рассуждения в том же направлении привели меня к мысли, что если бы удалось механически нагнетать в зазор изолирующую жидкость со скоростью, достаточной, чтобы частицы, формирующие дугу, уносились быстрее, чем это происходит в вакуумной среде, внезапность разрядов усилилась бы. Этот вывод был подтвержден моими опытами, которые показали, что жидкий изолятор, такой как масло или спирт, пропускаемый через искровой промежуток даже с умеренной скоростью, позволял значительно повысить скорость изменения первичного тока и уменьшить длину провода во вторичной обмотке до 25 процентов от обычной длины. Длину провода вторичной обмотки удалось еще сократить путем нагнетания жидкости под высоким давлением. Что же касается внезапного броска тока, следующего за замыканием контактов, то применение диэлектрика или пленки, более прочной, чем воздух при обычном давлении, хотя и дает видимый эффект, не имеет большого значения, когда прерыватель во время работы разрывает дугу, так как эдс батареи или муниципальной электросети крайне недостаточно для того, чтобы пробить изолирующую пленку даже толщиной в одну тысячную дюйма.

Постоянные усилия, направленные на усовершенствование разнообразных автоматических приспособлений для контроля тока питания, четко выявили ограниченность таковых вследствие их механики, и идея использования конденсаторов, как средства получения, независимо от таких механических устройств, внезапных изменений параметров тока, которые необходимы в прикладных областях, является удачным и своевременным решением. В таком новом для всех процессе механические средства выполняют лишь незначительную функцию, а именно: периодически заставляют колебаться электромагнитную систему, и они должны лишь удовлетворять требованиям надежности в работе и долговечности (этим могут заняться механики), которых, в определенной степени, мне нетрудно было добиться во многих устройствах.

Итак, памятуя о том, что скорость изменения разряда или первичного тока в таких приборах в основном зависит от физических констант контура, через который происходит разряд, становится очевидным, что необходимо правильно сконструировать такой контур, и во время опытов, которые я проводил с этой целью, мною были сделаны небезынтересные наблюдения.

Во-первых, можно сделать очевидное заключение: поскольку первичная обмотка в таком трансформаторе обычно состоит из нескольких витков медной ленты с сопротивлением, которым можно пренебречь, то и изоляция между витками не требует особого внимания. Но практический опыт вскоре убеждает нас в нашей ошибке, ибо часто случается так, что вследствие огромного резонансного подъема, разность потенциалов на соседних витках достигает такого значения, что происходит пробой даже при использовании очень хорошей обычной изоляции. По этой причине я счел необходимым поступить с первичной обмоткой таким же образом, как было описано выше, добившись твердости, которая получается в результате вытягивания металлических пластин и уплотнения изолирующих слоев во время нагревания в вакууме и последующего сжатия металла во время охлаждения до нормальной температуры после того, как диэлектрик затвердел.

Затем экспериментатор будет удивлен, обнаружив важность правильного выбора длины первичной обмотки и способа ее соединения. Он, естественно, готов увидеть, что, поскольку разрядный контур невелик, включение в этот контур небольшой индуктивности или фрикционного сопротивления даст ощутимую разницу в результате, например, в длине искры на вторичной обмотке. Но он, конечно, не ожидает того, что иногда даже четверти дюйма провода достаточно для получения зримого эффекта. В качестве примера: несложно при помощи такого аппарата получить искру длиной несколько футов, а удалив или добавив к первичной обмотке дюйм толстого медного провода, можно сократить искру наполовину. Наблюдения такого рода впечатляют экспериментатора необходимостью точной настройки контуров и определения их констант. Его внимание, помимо его воли, привлекается тогда к преимуществам, которые можно получить от снижения самоиндукции и сопротивления разрядной цепи, причем первое обеспечивает наибольшую частоту вибраций, и второе – экономию. Он также начинает понимать важность сведения к минимуму длины и сопротивления всех соединительных частей и проводов. Хорошо сконструированный прибор и его разрядный контур должны иметь не более пяти процентов неактивного проводника, его сопротивление должно быть крайне малым, а самоиндукция не должна составлять более нескольких сот сантиметров. Я обнаружил, что практически обязательно для постройки первичной обмотки надо применять тонкую медную ленту, и именно ее использование позволило сделать некоторые любопытные наблюдения. Выяснилось, что при определенных условиях в процессе работы первичная обмотка становится ощутимо прохладнее. Довольно длительное время я сомневался в таком результате, пока не доказал положительно, что это происходит вследствие эффекта Томсона, когда тепло от первичной обмотки передается на пластины конденсатора.

Поначалу может показаться неясным, почему первичный разрядный контур так чувствителен к изменениям длины, ибо цепь любой длины может быть подключена к конденсатору, и если соотношение между сопротивлением, емкостью и самоиндукцией удовлетворяет условиям, определенным лордом Кельвином, произойдет колебательный разряд. Но следует помнить, что скорость распространения возмущения в контуре зависит от этих величин, и наилучшего результата можно достичь, когда скорость такова, что формируется стоячая волна с одной точкой пересечения, расположенной почти всегда в точке контура или проводника, равноудаленной от пластин конденсатора. При таком условии достигается максимальное напряжение на выводах конденсатора. Но такое состояние возможно только тогда, когда скорость распространения по контуру такова, что возмущение проходит с интервалом, необходимым для завершения половины колебания. Итак, поскольку скорость крайне высока, а длина контура очень мала, даже незначительные изменения длины могут привести к поразительным изменениям в работе устройства. Эти утверждения, конечно, не следует воспринимать как обязательные для каждого случая, такие события имеют место только в случаях, когда колебание разрядного контура, начатое колебанием контроллера, не затухает до начала следующего колебания контроллера. Это можно наглядно проиллюстрировать на примере, взятом из механики. Представим пружину с грузом, подвешенную в тисках, которая начинает вибрировать после нанесенного по ней удара.

Дадим колебаниям затухнуть и нанесем следующий удар. Пружина начнет колебаться, как и прежде, и неважно, какой груз к ней подвешен, какова ее упругость, каков период колебаний и с каким интервалом наносятся удары, процесс преобразования энергии ударов в энергию колебаний будет происходить с одинаковой экономичностью, за исключением влияния второстепенных факторов, которые не играют сейчас никакой роли. То же самое происходит и с электромагнитной системой, и на ранних стадиях экспериментов и отладки прибора я использовал конденсаторы, обычные и электролитические, очень большой емкости и разряжал их со сравнительно большими интервалами через первичный контур, имевший крайне малую самоиндукцию и сопротивление, таким образом получая импульсы тока, достигавшие, по крайней мере, по подсчетам, максимальной величины 100 000 ампер. Таким способом я получал высокую максимальную скорость изменения, но тем не менее средняя скорость изменения была невелика. Если еще раз рассмотреть приведенный выше механический аналог, то из него немедленно можно извлечь урок. Рассматривая пружину как прибор для преобразования энергии, можно сделать вывод, что и экономия и мощность требуют, чтобы колебания продолжались как можно дольше, а удары наносились как можно чаще. Для того чтобы достичь этих требований, надо сделать так, чтобы удары наносились в то время, когда пружина еще колеблется, из чего следует – надо вовремя наносить их. Точно так же и в электромагнитной системе, контроллер цепи должен работать с определенными интервалами, чтобы обеспечить наибольшую частоту колебаний при наименьших затратах энергии. При создании прибора для практического применения принимается произвольное число базовых импульсов, и конденсатор, который изготавливается во время особого процесса, не может быть настроен без особых трудностей, а размер и в определенной степени количество витков первичной обмотки можно определить заранее, исходя из практических соображений. Более того, нежелательно, из соображений экономии, прибегать к удобному в иных случаях способу настройки, когда последовательно с первичной обмоткой включается самоиндуктивность. Такие действия затруднят настройку остальных параметров, и я время от времени прибегал к различным способам настройки, которые казались само собой разумеющимися. Например, поверх первичной я наматывал еще одну обмотку и включал ее параллельно первичной, либо точной настройки я добивался путем определения величины самоиндукции и емкости вторичной обмотки.

Для того чтобы облегчить процесс наблюдения и сделать возможным точное определение колебаний электромагнитной системы, равно как и колебания или обороты механических устройств, таких, как контроллеры цепи, применяемые вместе с такими системами, было решено обязательно создать устройство для этих целей. С самого начала я решил обзавестись устройством визуальной синхронизации. В таком устройстве обычно диск или цилиндр с отметками вращается с постоянной скоростью и периодически освещается световым сигналом, причем метки кажутся застывшими на месте, когда обороты диска синхронны периодам светового сигнала. Главное достоинство такого метода очевидно заключается в постоянстве скорости вращения или в постоянном периоде колебаний. Довольно рано столкнувшись с проблемой вращения тела с одинаковой огромной скоростью, что требуется во многих случаях, или с проблемой получения колебаний с постоянным периодом, я уделил некоторое внимание изучению этого предмета, и по прошествии времени у меня появилось несколько практических решений, более или менее удовлетворительных.

Одно из них, например, при помощи сжатого Воздуха или пара добиться колебаний свободного поршня, который жестко соединен с обмоткой или сердечником электрогенератора. Когда поршень двигался возвратно-поступательно, создавался переменный ток, который пропускался через конденсатор или через первичную обмотку трансформатора, в этом случае вторичная обмотка последнего соединялась с выводами конденсатора. При соблюдении условия, что воздух или пар подавались только в течение короткого промежутка времени, когда поршень находился в срединном положении, а колебания электромагнитной системы, состоявшей из конденсатора и возбуждающей катушки, тщательно настраивались таким образом, чтобы имел место базовый резонанс, было обнаружено, что при таких условиях электромагнитная система полностью контролировала колебания поршня и что изменения в подаче жидкости, которые могли привести к изменению амплитуды колебаний, могли быть очень серьезными, но это не приводило к изменению периода вибраций механической системы, поэтому полученный ток имел строго определенный и постоянный период колебаний. В дальнейшем он по-разному использовался для получения равномерного вращения.

Еще один способ получить такой же результат, но более практичный – вырабатывать токи различных фаз посредством паровой машины особой конструкции, где возвратно-поступательное движение поршней, выполняющих работу, и соединенных с ними магнитных сердечников или обмоток контролируется свободным золотниковым клапаном, период колебаний которого устанавливается в постоянном положении при помощи механических средств или при помощи электромагнитной системы, как и в ранее описанном примере. Синхронный двигатель переменного тока, работающий от двух– или трехфазных токов вращается настолько равномерно, что приводит в действие механизм довольно точных часов.

Я могу упомянуть некоторые другие способы решения проблемы, которые, хотя и не являются настолько же удовлетворительными, всё же оказывались удобными и полезными во многих случаях. Например, мотор постоянного тока с листовым статором или без сердечника соединен последовательно с конденсатором через коллектор или прерыватель, укрепленный в полости легкого ротора. Этот прибор сконструирован таким образом, что он попеременно замыкает и размыкает контакты конденсатора, как и в вышеописанных устройствах. Когда контакты конденсатора замкнуты, через мотор проходит сильный импульс тока, а когда контакты размыкаются разряд тока высокого напряжения устремляется в конденсатор. Но количество энергии и продолжительность обоих импульсов, а также всех, что проходят через мотор, в основном зависят от самоиндукции обмоток мотора и емкости конденсатора, и поэтому, имея определенный диапазон варьирования приложенной эдс, мало зависят от последней. Следовательно двигатель, имеющий незначительные потери на трение и управляемый подобным образом, совершает за единицу времени почти одинаковое число оборотов. Скорость наиболее постоянна, чем сильнее контролирующее воздействие электромагнитной системы, которое, конечно, наиболее полно, когда количество импульсов, емкость и самоиндукция были настроены таким образом, что достигался базовый резонанс. Как уже ранее говорилось, в большинстве этих новейших устройств такие условия соблюдаются и – применяются ли там вращающиеся прерыватели, или контрольные пружины – именно они, эти условия, в той или иной степени способствуют эффективности описанного принципа. Именно по этой причине контактные пружины в таких приборах не подвержены гармоникам, как это часто случается в обычных катушках индуктивности, работающих от сети питания, где физические константы обычно таковы, что такие настройки невозможны.

Следует отметить, уже давно известно, что мотор постоянного тока, питающийся от источника тока, прерывающегося с одинаковыми интервалами, показывает четкую тенденцию работать с постоянной скоростью, но с включением конденсатора и четкой настройкой соответствующих указанных параметров эта тенденция сильно укрепляется и таким образом можно достичь достаточно постоянной скорости, чтобы применять устройство разными способами. Вместо того чтобы использовать прерывистые импульсы, практичнее вращать отдельную катушку, либо намотанную поверх мотора, либо на втором роторе, и пропускать переменный ток, возбужденный в такой катушке через конденсатор. Для достижения удовлетворительного результата важно определить константы таким образом, чтобы количество энергии, накопленное в конденсаторе было как можно большим.

В то время, как подобные приборы были созданы, обнаружилось, однако, что они не соответствуют многим из тех задач, которые поставлены лабораторными исследованиями, и исходя из этого был создан прибор, который показан на рисунке 13 аб. Он доказал свою незаменимость и пользу во время опытов и его описание будет совсем нелишним. В разрезе показан тщательно собранный часовой механизм с обычным регулятором хода е, шестернями ддд и секундным маятником Р. Небольшая ось s, несущая диск D большого диаметра, соединяется с часовым механизмом посредством ведущей шестерни р, имеющей надлежащее количество зубьев, такое, чтобы придать оси скорость вращения, необходимую для производства наблюдений. Итак,

чтобы вращать диск с постоянной скоростью, пришлось преодолеть некоторые трудности, хорошо известные часовым мастерам. Основная трудность обусловлена тем, что вращение оси s, которую контролирует регулятор хода e, с равными интервалами задерживающий шестерни ggg, происходит не с равномерной, а периодически меняющейся скоростью, значение которой меняется от нуля до максимума, в зависимости от заводной гири W. Вследствие этого, когда диск D большого диаметра жестко сцеплен с часовым механизмом, он оказывает сильное воздействие на маятник по причине инерции, которую он обязательно имеет, и изменяет период колебания маятника в зависимости от величины инерции. Известно, что такая проблема существует даже в тех случаях, когда пошаговое движение практически устраняется, как, например, в часовом механизме с центробежным регулятором или циркулярным маятником, где медленные колебания производятся путем воздействия движущейся массы на регулирующий механизм.

Некоторые производители часов предложили применять упругое соединение между движимым телом и регулятором хода, хотя это и не решает проблему коренным образом. С другой стороны, в попытке преодолеть эту трудность, используется быстродействующий регулятор хода, где сокращены периоды покоя, и, следовательно, влияние инерции вращаемого тела на период колебания маятника, в результате чего задача не решается полностью и, кроме того, устройство не отвечает целям наблюдения. А именно: желательно, чтобы диск D вращался в нормальном состоянии один или два раза в секунду, в зависимости от того, секундный или полусекундный маятник используется в устройстве. Если дело обстоит именно так, то экспериментатор может иметь четкое представление о постоянстве скорости, наблюдая за меткой т на диске и замечая, что она занимает определенное фиксированное положение по отношению к маятнику в соответствующей фазе колебаний. Более того, в таком случае проще и удобнее вычислить количество колебаний.

Тогда четко выявилась задача вращать диск D или иное тело с любой потребной постоянной скоростью таким образом, чтобы маятник не испытывал серьезного воздействия, даже если это тело обладает значительной инерцией. Наилучшее решение этой проблемы пришло следующим образом. На конце оси s (рисунок 136) была укреплена металлическая деталь f в форме креста, на двух противоположных концах которой имелись зажимные кулачки р₁р₂, а на других – две легкие пружины r_fr₂, которые слегка прижимали кулачки к кромке шайбы w, которая, в свою очередь, имела очень мелкие зубцы, или зазубринки, расположенные сбоку, как у шестерней регулятора хода. Гайка w свободно вращалась на оси, а к ней крепился диск D. Кулачки p_fp₂имели острые края, которые совпадали с зубчиками гайки и с их помощью диск мог свободно вращаться на оси s в направлении, указанном стрелками, но вращению в обратном направлении мешали кулачки.

Теперь принцип работы механизма легко понять. Сначала путем откручивания барашка t и отведения стопорного рычажка 5 освобождается колесо регулятора хода е, и затем запускается маятник, и когда колесо регулятора хода набрало нормальную скорость, стопорный рычажок S быстро возвращается на место и фиксируется, таким образом маятник получает механическое управление. Часовой механизм и ось s теперь движутся с периодически меняющейся скоростью, но диск D движется равномерно, так как кулачки pp., скользят по кромке шайбы w в промежутках, когда оборот оси 5 задерживается маятником. Однако, когда по прошествии некоторого времени, вследствие небольших, но имеющих место фрикционных потерь в воздухе и подшипниках, скорость движения диска замедляется и падает ниже уровня максимума, который ось s может ему придать, кулачки сообщают ему небольшой импульс и таким способом скорость вращения диска поддерживается на максимуме. С каждым колебанием маятника, таким образом, диск получает один импульс, и его скорость зависит от количества энергии, переданного ему каждым последующим импульсом. Это количество энергии, конечно, зависит от скорости вращения оси 5 в тот момент, когда колесо регулятора хода было отпущено, а поскольку эта скорость определяется весом гири, то скорость вращения диска можно в определенных рамках варьировать с ее помощью. Замечено, что диск вращается гораздо быстрее оси, но его скорость нетрудно настроить при помощи гири таким образом, чтобы он делал один оборот на одно колебание маятника. При производстве вращательных движений таким способом воздействие инерции диска на период колебания маятника ничтожно. Такого результата, конечно, нельзя было добиться, соединив ось с диском жестко, даже если применить быстрый спуск, как предлагалось ранее. Равномерность хода, таким образом, по крайней мере с практической точки зрения, не оставляет желать лучшего. Устройство можно было бы и усовершенствовать, установив диск на шариковом подшипнике, либо вращая его горизонтально на камнях. Но при таком движении фрикционные потери были очень малы, поскольку, внезапно заклинивая ось, диск совершал еще до ста оборотов до полной остановки, и такое усовершенствование показалось нецелесообразным. Вертикальное положение было, однако, выбрано потому, что позволяло удобнее производить наблюдения. Для того чтобы свести массу диска к минимуму, из алюминиевой пластины была вырезана окружность с тонкими спицами, на которую наклеена черная бумага, а все метки и деления были, естественно, белыми. Я выяснил, что удобнее всего нарисовать четкие круги с несколькими метками таким способом, чтобы можно было считывать информацию о колебаниях. В дополнение к этому я применил резиновую сегментную пластину N, укрепленную на штоке Т, с нанесенными делениями, для того чтобы считывать дробные данные и, соответственно, корректировать вращение в течение длительного периода времени. В непосредственной близости от диска помещалась вакуумная трубка или вместо нее искровой разрядник /, который соединялся со вторичной обмоткой небольшого трансформатора, первичная обмотка которого контролировалась механической или электромагнитной системой, колебания которых требовали определения. В процессе подготовки пружины с определенным периодом колебаний для одного из описанных приборов, например, пружина предварительно крепилась на приборе и его включали. Диск, прерывисто освещавшийся разрядами вторичной обмотки, отпускался и вращался до тех пор, пока не достигалась синхронность, причем количество оборотов считывалось при помощи белой метки Т. Физические параметры пружины затем изменялись после несложного подсчета первых результатов опыта, а во время второй попытки, как правило, колебания имели такой характер, что можно было использовать регулятор хода, и в целом, настройка заканчивалась, путем изменения веса молоточка пруяшны до тех пор, пока метки на диске, при нормальной скорости вращения, не устанавливались на одном месте.

Устройство, показанное на рисунке 13, очень удобно и экономит время при экспериментах во многих направлениях. При помощи такого устройства практически можно вращать предметы, имеющие значительную массу, с равномерной, управляемой скоростью, а также эксплуатировать контроллеры цепей, характериографы и иные приборы. Оно очень полезно при отслеживании кривых тока и эдс, а также разного рода диаграмм, и отлично помогает при исчислении различных физических параметров. Но наибольшая польза этого устройства при исследовании электрических колебаний заключается, возможно, в точном определении угловых скоростей динамо-машин, а в особенности генераторов переменного тока. Среди прочих величин есть в практике работы с переменными токами и их исследовании такие, которые приходится определять очень часто и которые даже в условиях лаборатории или мастерской, среди городских или фабричных помех, можно установить с достаточной точностью, в то время как остальные – лишь приблизительно, в особенности, как это часто случается, когда приходится прибегать к практическим методам измерения. Так, например, точное измерение сопротивления не составляет труда, равно как и измерение силы тока и эдс, хотя здесь степень точности гораздо ниже; но при определении емкости нетрудно сделать серьезную ошибку, и еще более серьезную – при измерении индуктивности, и, наконец, самую серьезную – при определении частоты. Повсюду используются такие неточные приборы, как спидометры и тахометры, и исследователь обычно очень разочарован тем, что точности результатов его длительных и кропотливых экспериментов нанесен ущерб невозможностью определения частоты. И хуже всего то, и так часто бывает, что частота и есть самый важный показатель. В свете вышесказанного описание метода определения угловых скоростей, взятого мной на вооружение, будет полезным.
