6. Лекция, прочитанная в Нью-Йоркской Академии наук 6 апреля 1897 Года

Уважаемые дамы и господа!

Вы все, несомненно, помните, какое воодушевление год тому назад вызвало заявление об открытиях, сделанных профессором Рентгеном. Внезапно, безо всякой подготовки, Рентген удивил мир двумя замечательными достижениями. Он показал нам, как можно получить фотографическое изображение предмета, невидимого глазу, и, что еще более необычно, он предоставил нам возможность при помощи светящегося экрана – ныне известного как флюороскоп – увидеть своими глазами очертания предмета. Мы живем в век необычайной интеллектуальной активности, когда часто происходят крайне важные открытия, но эти открытия стоят в одном ряду с изобретением телескопа и микроскопа, а такие открытия случаются не чаще одного или двух раз в столетие. Вряд ли кто-либо из нас может надеяться еще раз за свою жизнь стать свидетелем события, представляющего такой огромный научный и общественный интерес. Желание видеть вещи, которые навсегда скрыты от взора, живо в каждом разумном существе, оно охватывает весь спектр чувств: от праздного любопытства непросвещенных до всепоглощающей тяги к знаниям ученых мужей, и это само по себе не могло не возбудить всеобщего внимания; но и помимо этого, эти открытия принесли надежду на облегчение бесконечному числу страждущих, и по всему миру зазвучали струны гуманности. Вряд ли мне нужно говорить вам о том, что нервное возбуждение овладело и мной, но мой случай особый, очень серьезный, и я не избавился от последствий и по сей день. Надеюсь, вы позволите мне сделать небольшое отступление, для которого, впрочем, есть веская причина.

В конце 1894 года, понимая необходимость отдыха от напряженного труда над задачей, которую я решал несколько лет и которая до сих пор направляет мои усилия, мне вздумалось изучить актиническое действие фосфоресцирующих тел. Казалось, что предмет не изучен, и я начал работать немедленно, заручившись позже, по совету некоторых друзей, связанных с журналом «Century Magazine», поддержкой господ из компании Тоннель и К^{, мастеров художественного фото из этого города [Нью-Йорк], а затем продолжил работать на этот журнал. Во время этих опытов я применял усовершенствованные устройства для создания мощных электрических колебаний, а также один из моих высокочастотных генераторов старого образца. Я ставил опыты с огромным количеством трубок Крукса, одноэлектродных ламп и вакуумных трубок без внешнего электрода. Вскоре обнаружился удивительный факт, а именно: сила актинического действия трубок Крукса значительно варьировалась, а некоторые, дававшие сравнительно сильное свечение, почти не производили эффекта, в то время как остальные, гораздо меньшей световой мощности, давали хорошие отпечатки. Здесь я бы хотел заметить, чтобы быть правильно понятым, что мои усилия были направлены на исследование такого действия настоящего фосфоресцирующего свечения, которое исходит от ламп, не выделяющих сколь-нибудь значительного тепла, а не от вакуумных ламп накаливания, хотя некоторые фотоснимки были сделаны с их помощью. Поскольку фотографы и я были заняты еще и другими делами, пластины, в их обычных футлярах, часто складировались в углу лаборатории до тех нор, пока не представится возможность продолжить опыты. Во время этих исследований некоторые пластины показали хороший результат, иные – никакого, а на некоторых м-р Элли, помогавший мне в то время, и я заметили непонятные отметины и дефекты. М-р Элли, заметил, что, несмотря на его старания, некоторые пластины оказались с дефектами и плохого качества. Снимая на пластины при помощи трубок Крукса, я вспомнил об опытах Ленарда, эксперименты которого, особенно с чувствительными пластинами, поразили меня с самого начала, и я решил пойти по этому пути еще раз, прибегнув к помощи ассистента и усовершенствованной аппаратуры. Именно тогда, когда мое внимание было поглощено этими необычными свойствами трубок и пластин, вся моя лаборатория и почти всё, что там находилось, были разрушены; и несколько следующих месяцев восстановительных работ заставили меня забыть о моих планах. Едва этот труд был закончен и я вновь приступил к работе над своими идеями, как моего слуха достигли вести о достижениях Рентгена. Внезапно мне открылась истина. Я поспешил воспроизвести эти опыты, информация о которых была неполной, и тут я сам увидел это чудо. Тогда – слишком поздно – я осознал, что дух, ведущий меня, вновь направлял мои действия, но я не смог понять его загадочных знаков.}

Рассказ об этих событиях мог быть неверно истолкован в то время, когда Рентген объявил о своём открытии, поэтому я молчал, хотя мне не удалось полностью подавить свои чувства в первых строках ряда статей, которые я посвятил данному предмету и опубликовал в журнале «Electrical Review». Теперь же я не испытываю страха от того, что кто-то не так поймет меня, и излагаю мой нелегкий, но побуждающий к действию опыт для того, чтобы те, кто с легкостью и поверхностно писал об истории этого нового направления в науке, смогли более тщательно подойти к его оценке. Я довольно хорошо был знаком с результатами труда Ленарда и, естественно, часто размышлял о его прекрасных и многообещающих экспериментах, и всё же мне никогда не приходило на ум, что пластины могут быть испорчены или иметь отметины благодаря действию трубок. В то время, как многие могут счесть это за проявление моей близорукости, иные, более расположенные ко мне люди, так же, как и я, найдут в этом яркий пример словам Гёте, которые я дословно не буду цитировать, но смысл таков: то, что Природа не намерена раскрывать человеческому разуму, он не сможет взять у нее при помощи болтов и рычагов.

Но если мне и не удалось разглядеть то, что увидели другие, я всегда придерживался мнения, и теперь оно еще более укрепилось, что дух-водитель не оставил меня, а, напротив, вел меня дальше, и в верном направлении – к пониманию природы этих необычных явлений. Возможно, представив вашему вниманию некоторые обнаруженные мной факты, в дополнение к тем, о которых уже было объявлено, я смогу склонить хотя бы некоторых из вас толковать эти явления так же, как это делаю я. Однако, дабы не потерять нить разговора сегодня вечером, должен просить вашего разрешения в нескольких словах рассказать о тех новейших приборах, которые вы видите перед собой. Когда я задумываюсь об их происхождении, вижу, что идея этих приборов совершенно точно взята мною из первоначального убеждения в том, что получение электрических колебаний высокой частоты – это ключ к решению многих серьезных проблем в науке и производстве. Какими бы нелепыми ни казались вам эти машины, они – результат усилий многих лет, и я с полной ответственностью могу заявить, что много раз трудности, которые я встречал на пути совершенствования этих аппаратов, казались мне настолько великими, что почти отнимали у меня мужество продолжать работу. Когда исследователь вынужден потратить несколько лет кропотливого труда только на то, чтобы узнать, что микроскопическая лакуна или пузырек воздуха в жизненно важной части механизма губительна для достижения результата, к которому он стремится; когда он обнаруживает, что его машина не работает, как нужно, только потому, что провод, который он использует, на четверть дюйма короче или длиннее; когда он выясняет, что теперь часть его устройства становится прохладнее каким-то непостижимым образом, а затем та же часть перегревается, причем условия эксперимента неизменны; когда на каждом шагу он сталкивается с наблюдениями, которые ставят его в тупик, а обычные методы измерения и инструменты непригодны, тогда он движется медленно, а его энергия расходуется неимоверно быстро. Наконец-то я рад сообщить, что одержал верх, по крайней мере, над основными трудностями, и теперь ничто серьезное не стоит на пути получения электрических колебаний в несколько миллионов раз в секунду от обычных источников, используя простые и довольно дешевые приспособления. О том, что это означает, распространяться и не нужно. Это будет по достоинству оценено теми, кто следил за развитием событий в этой и смежных областях знаний. Машины, которые вы видите перед собой, лишь несколько образцов из тех, что я разработал, и их предназначение – заменить обычную катушку индуктивности во многих сферах ее применения.

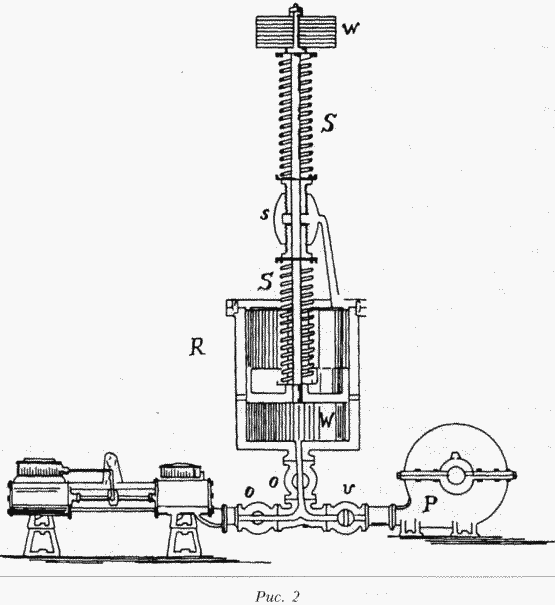

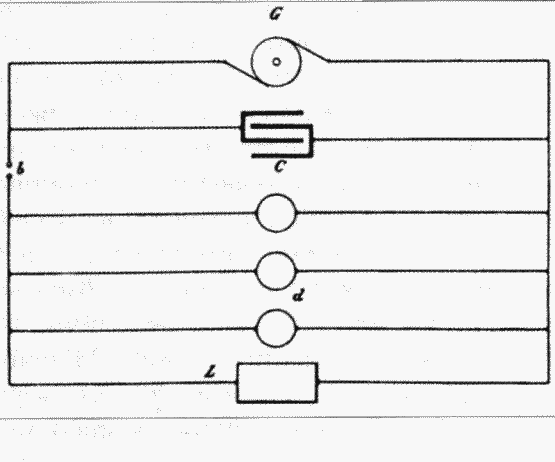

Что касается общего принципа, лежащего в основе этих преобразователей, или, выражаясь более точно, электрических осцилляторов, то он довольно прост, и был выдвинут мною пять или шесть лет назад. Конденсатор заряжается от любого доступного источника, а затем любым удобным способом разряжается через цепь, содержащую, как в данном случае, первичную обмотку трансформатора. На рисунке 1 показаны генератор G, конденсатор С, а для зарядки и разрядки последнего предусмотрен прибор Ь, работающий так, чтобы создавать постоянное прерывание в диэлектрике. Если контур L, который содержит высоко– или низковольтный прибор, через который разряжается конденсатор, правильно настроен, то возникают крайне быстрые электрические вибрации, какие, насколько мы знаем, невозможно получить иным способом; эти колебания, в свою очередь, индуцируют в соседней цепи подобные же колебания, дающие любопытные эффекты. Познакомившись с ними уже тогда, когда законы, управляющие этими явлениями, еще не были до конца изучены, я сохранил в памяти некоторые понятия, сформированные в то время, которые, несмотря на примитивизм, сохраняют актуальность в свете наших расширившихся познаний. Я связал конденсатор с резервуаром R, в который при помощи насоса Р подается несжимаемая жидкость W, подобная воде, через трубу р, как показано на рисунке 2, где жидкость представляет собой электричество, насос – это генератор, а труба – это соединительный провод. Резервуар имеет подвижное дно В, которое удерживается в верхнем положении пружиной S' и открывает шлюзы оо, когда уровень жидкости достиг определенной отметки и ее давления достаточно для того, чтобы преодолеть сопротивление пружины. Дополняют модель переменный груз ш, винт 5, меняющий сопротивление пружины, и клапан v, служащий для регулирования потока жидкости. Когда дно поддается, жидкость в резервуаре начинает двигаться с некоей скоростью, приобретая механический момент, что приводит к возрастанию давления на дно и оно движется выше, вследствие чего в сосуд поступает жидкости больше, чем может пропустить подающая труба, и пружина занимает свое прежнее положение, вновь закрывая шлюзы, после чего процесс повторяется вновь с более или менее быстрой последовательностью. Это движение дна вверх и вниз можно сравнить с прерыванием и восстановлением прово-Рис. 1 дящего контура, фрикционное сопротивление механической системы – с омическим сопротивлением, и, очевидно, инерцию движущихся предметов – с самоиндукцией электрической цепи. Теперь становится очевидным: для того, чтобы поддерживать движение системы без использования дополнительных устройств, средняя скорость подачи через трубу должна быть меньше средней скорости отдачи из сосуда, ибо, если будет наоборот, то шлюзы так и останутся открытыми и колебания прекратятся. Чем более скорость подачи приближается к скорости опорожнения, тем быстрее колебания дна; и если мы поразмышляем над простыми механическими принципами, то нам тем более станет ясно, что если подача воды идет настолько же быстро, насколько дно колеблется само по себе, то и амплитуда колебаний будет наивысшей, давление на дно будет наивысшим, и наибольшее количество воды будет вытекать через шлюзы. Все эти соображения верны и для электрической цепи, и во время опытов с высокочастотными устройствами, в которых эти эффекты были намеренно усилены для удобства наблюдения, и я понял, что указанное условие выполнимо, когда емкость, индуктивность и частота колебаний находятся в определенном соотношении, и данное наблюдение я применил во время настройки индуктивных контуров. Вы заметите, что это условие, определяющее соотношение скорости заряда и разряда, очень важное в практическом отношении, в особенности тогда, когда не применяется никаких приборов, воздействующих на пробой диэлектрика, является вполне самостоятельным правилом и его не следует путать с правилом, определяющим колебательный характер разряда, над которым давным-давно работал лорд Кельвин.

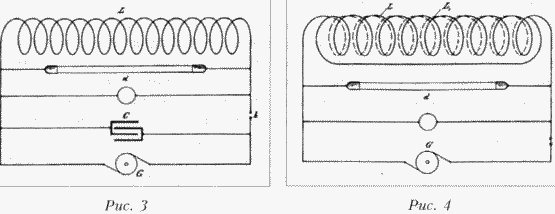

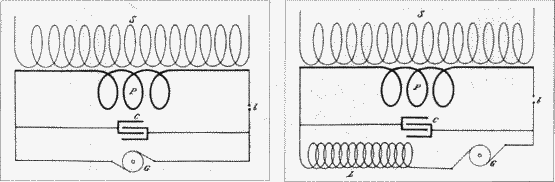

Чтобы сделать следующий шаг в развитии этого принципа и его практическом применении надо было связать его с системой, показанной на рисунке 3, катушкой самоиндукции L, как указано на диаграмме, которая изменяет действие системы теперь уже понятными способами. В упрощенной форме от конденсатора, как прерывающей части контура, отказались, а необходимая емкость придана самой катушке, для чего витки были намотаны так, как показано на рисунке 4, чтобы накопить надлежащее и наибольшее количество энергии. Тогда я связал вторичную обмотку S' с первичным контуром Р, как показано на рисунке 5, и это дало возможность получить любое необходимое напряжение. После этого была использована схема, показанная на рисунке 6, как наиболее удобная для муниципальных электрических цепей. И вновь не требующий объяснения рисунок 7 иллюстрирует типичную конструкцию машин с двумя и более контурами. Видоизмененная версия такой схемы с одним непрерывным контактом, общим для двух контуров и особыми прерывателями для каждого из них, позволяет легко настраивать фазы токов в первичной обмотке, что дает практическое преимущество таким устройствам. И наконец рисунок 8 показывает точное расположение частей и контуров одного из небольших осцилляторов, имеющих прерыватель, подобный тем, что применяются с индукционными катушками. И хотя большинство из показанных схем я объяснял ранее, мне показалось необходимым остановиться на них еще раз сегодня, чтобы представить предмет беседы ясно и со всех сторон.

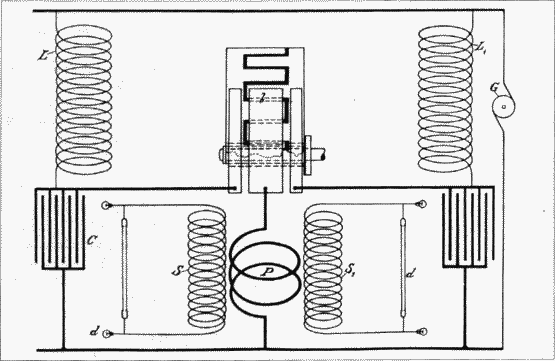

Особо ценный результат от работы рентгеновских трубок можно получить, используя два контура, соединенных, как показано на рисунок 7, либо иным образом, а также при помощи независимых контуров с двумя первичными обмотками. А именно: в обычных бытовых лампах вакуум усиливается, когда ток через первичную обмотку течет в определенном направлении и уменьшается, когда направление тока меняется. Это прямое следствие различных условий, которые, как правило, имеют место во время эксплуатации обычных устройств; то есть, ассиметричность разнонаправленных импульсов тока, неодинаковые габариты, конфигурация или температура обоих электродов, либо подобные причины, которые имеют тенденцию делать неравномерным рассеивание энергии с электродов. Следует, однако, заметить, что до определенного момента, когда электроды начинают действовать совершенно независимо, вакуум продолжает нарастать независимо от того, в каком направлении течет ток через первичную обмотку. На схеме, показанной на рисунке 7 или ее вариантах, о которых говорилось, основной источник проблем отсутствует, поскольку направление тока через первичную обмотку постоянно автоматически меняется и, таким образом, трубка, из которой первоначально воздух был откачан, может работать долгое время без возрастания вакуума и не теряя своей эффективности.

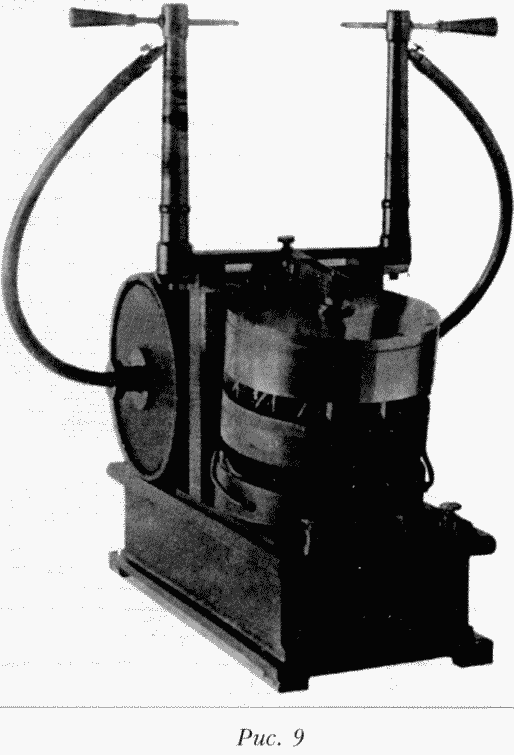

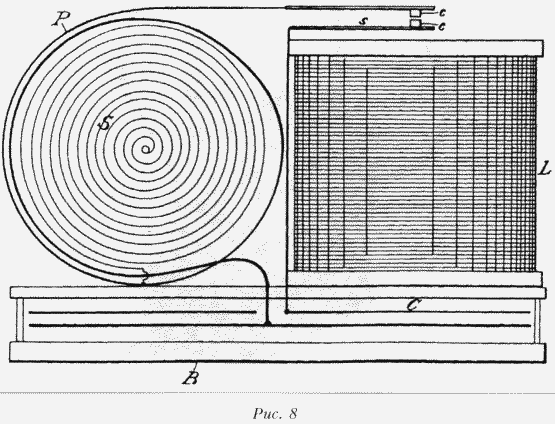

Фотоснимок одного из таких устройств в сборе, специально приспособленного для работы с рентгеновскими лампами, или как лабораторный аппарат вместо обычной индукционной катушки (рисунок 9) дает представление о расположении его частей. Конденсатор С (рисунок 8) помещен в короб В, в передней части которого вверху располагается мотор для управления цепями, в данном случае это простая обмотка L, приводящая в движение пружину 5, установленную сверху на обмотке.

Эта обмотка, обозначенная КЯК 33. рядная, в то же время служит для увеличения напряжения до величины, необходимой для заряда конденсатора. Это очень важное практическое преимущество, так как оно позволяет понизить емкость последнего до такой величины, чтобы она равнялась лишь нескольким процентам от мощности, требуемой для преобразования энергии в иных случаях. Кроме того, чем меньше емкость, тем быстрее колебания, и тем короче должна быть вторичная обмотка высокого напряжения. Разрядная цепь Р, расположенная вокруг вторичной обмотки S', сформирована из нескольких витков медной ленты и помещается сверху короба за зарядной обмоткой, причем все соединительные провода должны быть как можно меньшей длины, для того чтобы уменьшить самоиндукцию и сопротивление разрядной цепи. На передней части короба (рисунок 9), где располагается конденсатор, установлены клеммы для подключения к сети, два небольших предохранителя и переключатель. Вдобавок ко всему есть два винта, которые служат для подъема и опускания железного сердечника, что позволяет в ощутимых пределах регулировать силу тока питания и таким образом подстраивать разряд вторичного контура. Весь прибор со снятыми резиновыми стойками для крепления разрядных стержней, которые показаны на рисунке сверху, умещается в коробке размером 12 х 9 х 6 дюймов (габариты внутренние).

Принцип его работы может быть описан следующим образом. Вначале, когда контакты пружины сс (рисунок 8) замкнуты и конденсатор практически закорочен, через зарядную обмотку проходит ток большой силы, притягивая якорь, соединенный с пружиной, и размыкая контакты. После этого энергия, накопленная в обмотке, принимает формы высоковольтного разряда и устремляется в конденсатор, заряжая его до высокого потенциала. Сила тока, проходящего через обмотку, теперь падает и притяжение якоря ослабевает, поэтому пружина возвращается в исходное состояние и вновь замыкает контакты. После замыкания последних, конденсатор разряжается через первичный, или разрядный, контур, контакты которого подобраны таким образом, чтобы приводить к высоким колебаниям электромагнитную систему, включая конденсатор и первичную обмотку. Полученные таким способом высокочастотные токи индуцируют соответствующие токи высокого напряжения во вторичной обмотке. Однако в тот же самый момент когда разряжается конденсатор, ток от источника устремляется через зарядную обмотку и энергия накапливается для нового заряда конденсатора, и этот процесс повторяется с частотой замыкания и размыкания контактов пружины.

Хотя прибор и имеет все неотъемлемые черты обычной индукционной катушки, нетрудно увидеть, что работает он совершенно по-иному, а преимущества нового принципа над старым настолько велики, что вряд ли требуют долгих объяснений. Лишь для того, чтобы дать слушателям полную информацию, я упомяну только некоторые и наиболее важные из них. Возьмем, к примеру, экономичность. Описываемый прибор при том, что он питается от 110-вольтовой сети, потребляет всего, при соответствующей нагрузке и настройке, от 5 до 30 ватт. Он дает мощный поток искр длиной 6 дюймов, но при желании этот показатель нетрудно удвоить без увеличения потребляемой энергии; фактически я обнаружил, что можно– при помощи этого прибора добиться потока искр длиной один фут, при этом потребление энергии возрастет всего лишь до 10 ватт. Но в таком приборе, который предназначен для многоцелевого использования, следует отступить от конструкции, предназначенной для производства длинных искр. Из всей энергии, потребляемой устройством, добрые 80 процентов можно получить на вторичной обмотке. Вследствие небольшого количества потребляемой энергии и эффективности преобразования все части прибора остаются холодными при длительной работе за исключением контактов, которые, конечно, немного нагреваются. Последние подвергаются значительно меньшему износу, чем это бывает обычно, поскольку конденсатор очень мал, и, более того, ток, поступающий от него, в отличие от обычной катушки, не просто проходит через контакты и соединения, по пронизывает первичную обмотку, таким образом снижается сила тока и уменьшается эффект нагревания.

Теперь обратите внимание на отсутствие тонкого провода во вторичной обмотке. Вследствие высокой скорости колебаний первичных токов требуется сравнительно немного витков толстого провода для того, чтобы создать необходимое напряжение во вторичном контуре. Для того чтобы проиллюстрировать это свойство на практическом примере, я беру обычный картонный цилиндр с намотанным на него в один слой обычным обмоточным проводом, который образует вторичную обмотку. Несмотря на небольшое количество витков, получаем искры длиной несколько дюймов, когда обмотка включается в цепь или подносится к разрядной цепи прибора. Вторичная обмотка такой формы более всего подходит для получения длинных искр, но с ней не очень удобно работать.

Однако самые выгодные свойства таких приборов заключаются в качестве получаемых эффектов, а они есть результат скорости или внезапности разрядов. Для того чтобы оценить это свойство, нам надо представить себе, что для искры длиной, скажем, 6 дюймов, получаемой от прибора, дающего полмиллиона колебаний в секунду, требуется максимальное напряжение, которое, если его получить обычным способом, даст нам искру длинной несколько сот футов, так как электрическая сила, необходимая для возбуждения колебания определенного количества электричества, возрастает крайне быстро, то есть в квадрате по отношению к частоте колебаний. Следовательно, напряжения, которое мы имеем здесь, невозможно добиться при использовании обычных электростатических машин или катушек индуктивности.

Еще одну особенность более практического свойства я могу проиллюстрировать, осветив вакуумную трубку посредством прибора, выдающего ток с частотой колебаний более полумиллиона в секунду. Хотя трубка имеет в объеме не более двух с половиной дюймов, она дает больше света, чем трубка длиной 7 футов и полтора дюйма в диаметре, какую я уже демонстрировал (она больше ее в шестьдесят раз и потребляет соответствующее количество энергии). Эта маленькая трубка, не может светиться так же ярко при использовании обычных токов и не перегреться, и нельзя придумать лучшего испытания эффективности производства света, чем вызвав яркое свечение в такой маленькой лампе без ее перегрева.

Еще одной полезной и удобной особенностью такого прибора является его способность работать как от источника переменного тока, так и от муниципальной сети постоянного тока. Специально для того чтобы приборы могли наилучшим образом работать от источников переменного тока, я установил в некоторых моделях физические параметры таким образом, чтобы они идеально работали от источников с частотой тока 60 или 125 циклов в секунду.

Во время разработки и практического применения принципа, лежащего в основе такого рода устройств одной из серьезнейших проблем, с которыми я столкнулся, была изоляция вторичных обмоток и конденсаторов, в особенности последних. Энергия, накапливаемая в конденсаторах, имеет взрывной характер, и когда она внезапно высвобождается, как это происходит в подобных приборах, она приобретает многие черты взрывчатки, такой, как динамит, одновременно создавая напряжение, которое приводит слои диэлектрика в конденсаторе и вторичной обмотке до крайнего состояния. Вне зависимости от того, насколько качествен диэлектрик и какой толщины его слой, он не может выдержать такого напряжения, если только возникнет малейшая потеря на поглощение в напряженной части устройства. Обычный конденсатор, изолированный толстым слоем слюды, который легко выдерживает несколько тысяч вольт постоянного или медленно колеблющегося напряжения, пробивается неминуемо, и неудивительно, ибо при вибрациях в несколько сот тысяч раз в секунду такой конденсатор, содержащий пузырьки воздуха и лакуны разного рода, неизбежные при обычном способе производства, преобразует в тепло большую часть энергии, сообщенной ему. Исследовать переменный ток в катушке с цельным железным сердечником едва ли легче, чем изучать быстрые электрические колебания в конденсаторе, имеющем лакуны и воздушные пузырьки, или в котором воздух имеет доступ к сильно заряженным проводникам. В таком случае нельзя просчитать период колебания электромагнитной системы даже с приблизительной точностью, в то время как, если следовать надлежащей схеме конструирования устройства и избежать рассеивания энергии, экспериментальный результат близко соседствует с расчетным. Я создал электромагнитные системы, в которых медленные колебания, начавшись, продолжались минуту или более, таким образом показывая отсутствие фрикционных потерь. Вышеописанные факты важно принимать во внимание при работе со стандартными параметрами и измерительным инструментом. Типовой конденсатор, изготовленный из слюды и фольги, покажет точную расчетную емкость при работе с постоянным или медленно колеблющимся потенциалом, а при крайне высокой частоте изменения потенциала его расчетная емкость сильно возрастет. Подобным же образом электростатический вольтметр, крыльчатка которого окружена воздухом, является ценным измерительным прибором во время работы с обычными токами, но становится практически бесполезным для измерения разрядов конденсатора, частота которых несколько сот тысяч в секунду, так как его показания слишком низки.

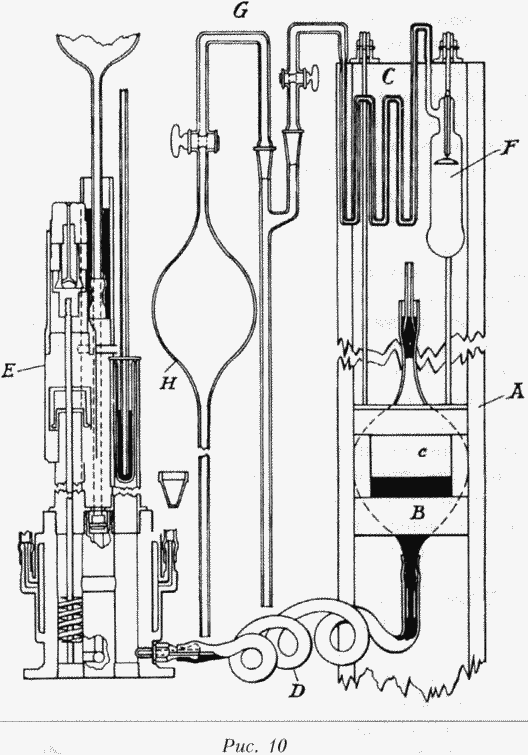

Ввиду важности предмета разговора не лишним будет сказать несколько слов о процессе изолирования, который был принят мной на вооружение после нескольких лет опытов. Одно из устройств, которыми я пользовался, продемонстрировано на рисунке 10.

Сосуд А, способный выдерживать огромное давление, соединен с насосом Е и его резервуаром Н посредством конденсирующего резервуара F, который охлаждается при помощи змеевика G. Сосуд А также имеет змеевик С, через который по мере необходимости может проходить пар или прохладная вода. Конденсатор изготавливается из изолирующих и проводящих пластин так, как это удобно, причем диэлектрик состоит из нескольких сложенных вместе листов бумаги, для того чтобы избежать дефектов, возникающих вследствие порывов или проколов. По той же самой причине следует менять местами листы бумаги после получения их от производителя, поскольку многие из них могут быть пробиты в одном и том же месте. После того как конденсатор был испытан путем подачи умеренного электрического напряжения от обычной электросети напряжением 220 вольт, его помещают в конический сосуд В. Здесь можно применить патрубок D, ведущий к нижней части сосуда, причем через него может подаваться расплавленный изолирующий материал, но это не столь важно. После этого сосуд В, содержащий конденсатор, помещается в сосуд А, верхняя часть которого закрывается винтом и затем через змеевик С подается пар, и изолирующее вещество имеет нужную температуру, которая немного выше точки плавления смеси, а это достигается регулированием подачи пара. Теперь путем открывания соответствующего клапана сосуд соединяется с насосом и устанавливается вакуум на уровне примерно 29 дюймов или немного выше. Когда расплавленная масса как следует заполнила пустоты конденсатора, подача пара прекращается и в змеевик С подается холодная вода. После того как процесс медленного охлаждения достиг нужной точки, насос реверсируется и в сосуд А поступает воздух, для того чтобы сильно сжать жидкий изолятор и заполнить им все пустоты. Желательно поддерживать давление до тех пор, пока масса не затвердеет. Подача давления нужна не только для того, чтобы изолирующая масса заполнила пустоты и не сжалась при охлаждении, но и для того, чтобы маленький пузырек воздуха, возможно, оставшийся в конденсаторе, и при атмосферном или чуть более высоком давлении могущий безнадежно повредить устройство, был сильно сжат и опасность от его воздействия значительно уменьшилась. После того как масса в сосуде А затвердела, в змеевик С вновь подается пар для того, чтобы размягчить изоляцию по краям и иметь возможность извлечь сосуд В, после чего конденсатор вынимается и излишняя изоляция обрезается. Таким же образом поступают с первичной и вторичной обмотками. Я обнаружил, что в качестве изоляционного материала лучше всего использовать смесь пчелиного воска и парафина с низкой точкой плавления, взятых равными частями. Это дает твердую массу, которая не отстает от металла при охлаждении. Конденсаторы и обмотки, изготовленные таким способом, выдерживают немыслимое напряжение.

Очень часто при настройке первичного разрядного контура между выводами конденсатора проскакивает искра длиной ³/₈ или /₂ дюйма, и всё же конденсатор не портится, хотя толщина диэлектрика составляет всего лишь несколько тысячных дюйма. Мне не удалось зарегистрировать какое-либо повышение температуры конденсатора после его длительной работы.

Для того чтобы вторичные обмотки выдерживали воздействие огромного напряжения, которое можно получить при помощи таких приборов, я счел необходимым изготавливать их в соответствии со схемой, показанной на рисунке 11. Рисунок демонстрирует две плоские, спирально намотанные обмотки S S.„которые своими внешними концами соединяются с контактной пластиной р таким образом, чтобы на самом деле образовать единую вторичную обмотку, выводы которой находятся точно по центру двух дере-

вянных шпулей, на которых намотаны две части обмотки. Шпули удерживаются вместе цилиндром, изготовленным из тонких волокнистых пластин ff, достаточно плотным, чтобы обеспечить твердость, и перфорированным, чтобы расплавленный воск мог заполнить пустоты во время процесса изолирования, описанного выше. В центре шпулей расположены медные резьбовые втулки bb, соединенные со свободными концами вторичной обмотки S,S₂и в которые можно ввернуть медные части ss. Последние соединены с концами полых пробок из твердой резины гг, сквозь которые пропущены гибкие провода ww, плотно изолированные гуттаперчей, и которые ведут к штырям разрядника, установленного в верхней части прибора (рисунок 9). Советуем не изолировать эти провода мягкой резиной, которая вскоре разрушится под воздействием озона, образующегося на поверхности проводов вследствие излучаемых потоков, даже если слой резины очень толстый. Толщина изолирующего слоя между наложенными слоями вторичной обмотки определяется исходя из расчетного напряжения между слоями. Первоначально я пользовался хорошо изолированными проводами с оплеткой в два-четыре слоя, но теперь я применяю обычный намоточный провод, толщина оплетки которого примерно равна толщине самого провода. Это удобный способ изоляции, который не требует специально подготовленного провода и обеспечивает отличный результат. Середина вторичной обмотки, или общий контакт двух обмоток, соединяется с землей или питающим проводом, а он преимущественно с первичным разрядным контуром, причем небольшая контактная пластина или пружина р служит для установки соединения, когда вторичные обмотки вставляются в первичную.
