ИЛ-76: десантирование личного состава, военной техники и грузов

Н.Д. Таликов, Заместитель Генерального директора Генерального конструктора ОАО «Авиационный комплекс имени С. В. Ильюшина».

В статье использованы фото А. Нагаева, Н. Нилова, В. Ульянова, службы информации и общественных связей ВДВ, а также из архивов В. Г. Марецкого и автора.

В журнале «Техника и вооружение вчера, сегодня, завтра» №12за 2008 г. была опубликована статья «Предельно малые высоты», посвященная созданию системы низковысотного десантирования грузов и боевых машин десанта из военно-транспортного самолета Ил-76. В материале, предлагаемом сейчас вниманию читателя, рассказывается о работах по десантированию личного состава, военной техники и грузов из Ил-76 и соответствующему оборудованию самолета.

Генеральный конструктор Г.В. Новожилов.

Разработка Ил-76

Проблема транспортировки почты и грузов, а также их сопровождающих возникла в авиации практически одновременно с появлением первых самолетов. Решалась эта проблема и на самолетах, создававшихся в ОКБ С. В. Ильюшина. Имея опыт создания и эксплуатации транспортных самолетов Ил-12Т и Ил-14Т, а также грузовых планеров Ил-32 и Ил-34, С.В. Ильюшин в феврале 1960 г. направил письмо в адрес Председателя Государственного комитета СССР по авиационной технике П. В. Дементьева с просьбой рассмотреть проект военно-транспортного самолета Ил-60 с четырьмя турбовинтовыми двигателями мощностью 8500 экв. л.с., разработанного в соответствии с ТТЗ ВВС.

Предполагался взлетный вес самолета 124,2 т. Полезную нагрузку в 40 т он должен был перевозить на дальность 3600 км, а в 10 т – на 8700 км. Но по результатам проведенного конкурса, который был объявлен в Госкомитете, предпочтение было отдано ОКБ O.K. Антонова с его широкофюзеляжным военно-транспортным самолетом Ан-22. И все же звездный час ОКБ С.В. Ильюшина в создании нового военно-транспортного самолета наступил.

К разработке турбореактивного самолета Ил-76 коллектив ОКБ приступил в соответствии с приказом министра авиационной промышленности СССР от 28 июня 1966 г., который предписывал провести исследовательские работы по определению возможности создания среднего военно-транспортного самолета с четырьмя турбовентиляторными двигателями, «предназначенного для выполнения задач, возлагаемых на военно-транспортную авиацию центрального подчинения и на фронтовую ВТА по посадочному и парашютному десантированию войск, боевой техники и военных грузов». 27 ноября 1967 г. Совет Министров СССР принял постановление о разработке военно-транспортного самолета Ил-76.

Проектирование самолета и все дальнейшие работы по нему велись под руководством первого заместителя Генерального конструктора Г.В. Новожилова. 28 июля 1970 г. он был назначен Генеральным конструктором и плодотворно работал в этой должности до декабря 2005 г. В настоящее время Г.В. Новожилов – главный советник Генерального директора – Генерального конструктора ОАО «Авиационный комплекс им. С.В. Ильюшина» по науке.

В период с ноября 1967 г. по май 1969 г. ОКБ провело большой комплекс работ по подготовке эскизно-технического проекта и постройке натурного полномасштабного макета самолета. Грузовую кабину спроектировали с таким расчетом, чтобы в ней можно было провести загрузку и примерку всей номенклатуры военной техники, состоявшей в то время на вооружении Советской Армии и предназначенной для перевозки этим самолетом. На макете выполнили силовой пол грузовой кабины и силовую рампу, а в грузовой кабине установили бортовые и центральные сиденья для размещения личного состава как при посадочном, так и при парашютном десантировании.

Большую работу по компоновке самолета провело бюро эскизного проектирования во главе с Д.В. Лещинером, а также Л.М. Рябов и Ю.И. Юдин.

В течение мая 1969 г. на территории предприятия шла напряженная работа макетной комиссии, в состав которой вошли основные ведущие специалисты ОКБ и представители десятков предприятий различных отраслей промышленности, участвовавших в создании самолета. В работе макетной комиссии приняли также участие представители многих родов войск, одни из которых должны были эксплуатировать самолеты Ил-76, а другие – использовать их для переброски своих подразделений из одной части нашей огромной страны в другую, или, в случае необходимости, с одного театра военных действий на другой. Макетную комиссию возглавлял командующий военно-транспортной авиацией генерал-лейтенант Г.Н. Пакилев.

В то время как в здании ОКБ военные проверяли соответствие материалов эскизно-технического проекта требованиям Тактико-технического задания на самолет, на территории предприятия и в здании лаборатории прочностных испытаний (где был построен макет самолета), примыкавшем к территории Центрального аэродрома Москвы, проходили сложнейшие работы по загрузке, размещению, швартовке всей номенклатуры военной техники в грузовой кабине макета.

На территории предприятия собрали большое количество танков, бронетранспортеров, боевых машин пехоты и десанта, автомобильной техники различной грузоподъемности, самоходных артиллерийских установок, пушек различных калибров и т.д. И все это происходило в шести километрах от Кремля и менее чем в четырех километрах от посольства США, а в те времена необходимо было предпринимать огромные организационные меры по сокрытию проходивших работ от «любопытных» глаз и ушей. И это в полной мере удалось.

Одним из первоочередных организационных мероприятий в ОКБ стало создание в ноябре 1967 г. конструкторского подразделения, которое должно было разрабатывать десантно-транспортное оборудование и устанавливать вооружение на самолет Ил-76. Новое конструкторское бюро (КБ-7) возглавил заместитель главного конструктора Р.П. Панковский 1*

[Закрыть]. В состав этого подразделения вошел отдел «СУ» (специальных установок) под руководством Д.И. Коклина.

Бригада под началом ведущего конструктора С.И. Сумачева разрабатывала новое для ОКБ С.В. Ильюшина десантно-транспортное и санитарное оборудование самолета Ил-76. Это подразделение и возглавило в то время в ОКБ решение вопросов боевого применения самолета.

В бригаду Сумачева вошли конструкторы , переведенные из других подразделений, а также молодые специалисты, только что закончившие институты и прибывшие в ОКБ. И задачей руководителей КБ, отдела и бригад было не только создание оборудования, которое позволяло самолету решать поставленные задачу. Необходимо было сформировать конструкторский коллектив, способный разработать оборудование, незнакомое тогда ОКБ. Ведь правильно писал первый Генеральный конструктор С.В. Ильюшин: «Создание коллектива единомышленников, творцов-энтузиастов своего дела – задача не менее сложная, чем разработка хорошего самолета».

Работы ОКБ по выпуску конструкторской документации на военно-транспортный самолет и его системы началась еще в период подготовки к проведению макетной комиссии с середины 1968 г. Постройка первого опытного самолета завершилась в начале 1971 г.

25 марта 1971 г. экипаж во главе с Заслуженным летчиком-испытателем СССР Э.И. Кузнецовым выполнил первый полет с Центрального аэродрома им. М.В. Фрунзе на первом опытном самолете Ил-76 СССР-86712, совершив посадку на аэродроме «Раменское». Ведущим инженером по летным испытаниям этого самолета был М.М. Киселев. В мае того же года самолет продемонстрировали руководителям страны на подмосковном аэродроме Внуково, а затем впервые представили на XXIX международном авиационно-космическом салоне в Париже (Ле-Бурже).

Практически через два года с того же Центрального аэродрома подняли второй опытный самолет Ил-76 СССР-86711 (серийный номер 0103). Первый полет на нем выполнил экипаж во главе с летчиком-испытателем Г.Н. Волоховым. Ведущим инженером по летным испытаниям был П.М. Фомин, а затем В.В. Смирнов. Приступили к летным испытаниям систем самолета, а также пилотажно-навигационного прицельного комплекса.

1*В 1975г. Р.П. Панковский назначен главным конструктором по самолету Ил-76, а с 1982-го по 2007 г. возглавлял службу эксплуатации ОКБ имени С. В. Ильюшина с одновременным исполнением обязанностей Главного конструктора самолета Ил– 76 и его модификаций (Ил– 76МД. Ил-76МФ), а также дальнего противолодочного самолета Ил-38.

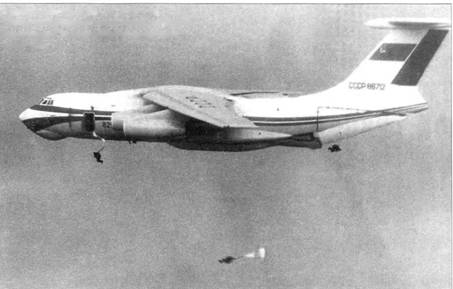

Первый опытный Ил-76 СССР-86712 в ходе проведения испытаний по оценке безопасности аварийного покидания самолета.

Работы по десантированию личного состава

С момента первого полета стартовал заводской этап летных испытаний опытного самолета. Первая часть испытаний заключалась в определении его взлетно-посадочных и летно-технических характеристик. Но уже с января 1972 г. проводился предварительный этап оценки летно-технических характеристик самолета, определение его устойчивости и управляемости при парашютном десантировании личного состава и воинских грузов.

Работа началась с проведения летных испытаний по оценке возможности и безопасности аварийного покидания самолета экипажем через аварийный люк кабины экипажа, входные боковые двери и грузовой люк. Вопрос аварийного покидания через входные боковые двери рассматривался как для членов экипажа со спасательными парашютами типа С-5И (применялись на скоростях полета до 600 км/ч), так и для экспериментаторов с наспинными спасательными парашютами типа ПНЛ-56, а также десантников с парашютами Д-1 -8, находившимися на вооружении воздушно-десантных войск нашей страны.

Предваряя испытания по определению безопасности аварийного покидания самолета, выполнили замеры воздушных потоков в проемах аварийных выходов. И только убедившись в том, что характер воздушных потоков не препятствует покиданию экипажа через аварийные выходы, перешли к следующей части работы.

Для уверенности в безопасности покидания через аварийные люки перед прыжками парашютистов-испытателей осуществили сбросы манекенов с одновременным выполнением киносъемок с параллельно летящего самолета с целью определения зазоров между манекеном и конструкцией фюзеляжа самолета. Всех особенно беспокоили зазоры между манекеном и передней частью обтекателей шасси самолета, а также волновал вопрос, как парашютисты будут проходить в районе турбореактивных двигателей Д-ЗОКП. Для упрощения расчетов на борту фюзеляжа в носовой и хвостовой частях фюзеляжа были нанесены сетки отсчета, которые позволили более точно определять расстояния между манекенами и элементами конструкции фюзеляжа.

Аварийное покидание самолета из кабины экипажа имеет особенность. Поскольку рабочие места экипажа располагаются на двух палубах, то два летчика, бортинженер, радист и иногда борттехник по ДДО могут покинуть самолет через шахту аварийного покидания с верхней части кабины экипажа, а штурман – через ту же шахту, но со своего, нижнего, уровня кабины экипажа. Шахта аварийного покидания экипажа представляет собой наклонный тоннель, закрытый с двух сторон. С наружной стороны шахта закрыта крышкой аварийного люка, которая в открытом положении является щитком, защищающим человека от мощного набегающего потока. Верхний щиток в нормальных условиях является элементом пола кабины экипажа, который при аварийной ситуации открывается одновременно с открытием аварийного люка и фиксируется в открытом положении. В передней по полету стенке шахты аварийного покидания установлена крышка люка штурмана, которую он открывает самостоятельно. Штурман покидает самолет первым, вторым – радист; последний снимает с фиксатора открытого положения крышку люка штурмана. Она под действием пружины возвращается в исходное закрытое положение, после чего радист прыгает в шахту головой вперед. Таким же образом покидают самолет остальные члены экипажа.

Сложные агрегаты – шахта и люки аварийного покидания, а также входные боковые двери и створки грузового люка – были разработаны в КБ конструкции планера под руководством начальника КБ Е.И. Санкова. В отделе механизации фюзеляжа работы велись под руководством начальника отдела И.Я. Катырева. Исполнителями были В.В. Демин и В.И. Терентьев.

Летные испытания по оценке возможности и безопасности аварийного покидания самолета проводились в январе-феврале 1972 г. в районе аэродрома «Раменское». Командиром экипажа самолета Ил-76 был заслуженный летчик-испытатель СССР Э.И. Кузнецов, главным ведущим инженером полетным испытаниям – М.М. Киселев. Оценка покидания проводилась с нескольких точек самолета на различных скоростях полета и с разными спасательными парашютами. Результаты испытаний показали, что, во-первых, самолет устойчив и управляем с открытыми аварийным люком и боковыми дверьми, а во-вторых, аварийное покидание самолета экипажем обеспечивается в диапазоне скоростей полета самолета до 550 км/ч через аварийный люк кабины экипажа и на скоростях полета самолета до 420 км/ч через входные боковые двери и грузовой люк. Причем боковая дверь при открывании также защищает человека от набегающего потока и позволяет сместить траекторию падения парашютиста при покидании ниже обтекателя шасси. Ограничение скорости полета не более 420 км/ч для входных боковых дверей связано с прочностью дверей.

Вместе с тем, при отработке аварийного покидания десантников как в боковые двери, так и в грузолюк, мы столкнулись с довольно неприятной проблемой, связанной с парашютами Д-1-8.

Десантирование личного состава с использованием парашютов Д-1 -8 (слева) и Д-5.

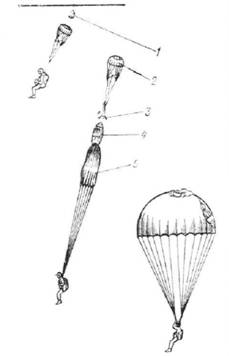

Схема функционирования парашюта Д-5:

1 – камера стабилизирующего парашюта, 2 – стабилизирующее устройство, 3 – звенья вытяжного устройства, 4 – вытяжной парашют, 5– купол основного парашюта

Принятие в 1959 г. на вооружение ВДВ и ВВС десантного парашюта Д-1-8 в значительной степени способствовало бурному развитию транспортной скоростной авиации 2*

[Закрыть] . С этим парашютом прыгали из самолетов Ан-8, Ан-10, Ан-12, Ту-4Д и др., и во всех случаях он вел себя практически безупречно. После отделения парашютиста от самолета шпильки вытяжного троса при помощи вытяжной веревки выходят из конусов ранца и освобождают клапаны ранца, которые под действием резинок откидываются в стороны. Одновременно с отделением парашютиста от самолета с помощью той же вытяжной веревки из прибора выходит гибкая шпилька и включается парашютный прибор. Вытяжной парашют под действием пружинного механизма раскрывается, наполняется потоком воздуха, вытягивает соединенный с ним чехол стабилизирующего парашюта и стягивает его. Наполнившийся воздухом купол стабилизирующего парашюта вытягивает часть чехла с уложенным в него куполом основного парашюта. На весь процесс раскрытия (от момента отделения парашютиста от самолета до полного наполнения купола воздухом) тратится около 4 с.

Парашюты Д-1 -8 имели вытяжные веревки длиной около 3 м. Десантники перед прыжком зацепляли карабины вытяжных веревок за трос принудительного раскрытия парашюта (трос ПРП), а сама вытяжная веревка соответствующим образом закреплялась на ранце парашюта. При покидании десантником самолета вытяжная веревка вытравливалась на полную длину и вводила в действие стабилизирующее устройство парашюта, оставаясь зацепленной за трос ПРП. На самолете Ан-2 вытяжная веревка после ввода в действие стабилизирующего устройства под действием стабилизированного наружного воздушного потока устойчиво держалась в верхней части обреза двери. Но под действием мощного турбулентного воздушного потока на самолете Ил-76 длинная вытяжная веревка, зацепленная одним концом за трос ПРП, беспорядочно перемещаясь в проеме выхода из самолета, мешала выходу следующего десантника, причем таким образом, что это обстоятельство могло привести к печальным последствиям. Это заставило нас решать проблему, которая для самолета Ил-76 оказалась очень серьезной. Необходимо было проводить сложные работы по стабилизации воздушных потоков в зоне боковых дверей и в зоне грузового люка.

Но, на наше счастье, как раз в конце 1960-х – начале 1970-х гг. в воздушно-десантные войска для десантирования личного состава внедрялся другой парашют, получивший название Д-5. Он имел измененную схему введения в действие. Стабилизирующий парашют вступал в работу сразу же после покидания самолета. Претерпел изменения и основной купол. Перкаль, из которого он делался раньше, заменили более легкой синтетической тканью. Д-5 оказался удобным в эксплуатации. Купол стабилизирующего устройства укладывался в камеру, которая с помощью карабина крепилась за трос ПРП, а само стабилизирующее устройство заправлялось под клапан ранца парашюта. При покидании парашютистом самолета стабилизирующее устройство вытравливалось из– под клапана ранца парашюта и вытаскивало купол стабилизирующего устройства из этой камеры. На самолете оставались только карабин с камерой, суммарная длина которых составляет всего около 350 мм. Это конструктивная находка создателей парашюта сразу продвинула нас вперед в решении задачи и аварийного покидания и десантирования личного состава из самолета Ил-76.

2*Интересен тот факт, что среди испытателей парашюта Д-1-8 был полковник А.В. Ванярхо, который сегодня трудится в ОАО «Авиационный комплекс имени С. В. Ильюшина» в отделении эксплуатационно-технической документации (ЭТД). Он наряду с созданием ЭТД оказывает огромную помощь конструкторам по доводке десантно-транспортного оборудования.

Загрузка десанта в Ил-76 осуществляется через рампу. Видны установленные на рампе разделитель потока, прерыватель потока и удлинители фалов выпускающих.

Загрузка десанта в Ил-76 через грузовой люк. На рампе установлены разделитель и прерыватель потока. Хорошо видна линия «Стоп» и шипы на полу рампы.

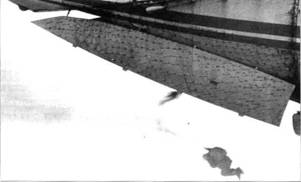

Введение в действие парашюта Д-5 (киносъемка камерой, установленной на правой консоли крыла). На боковой створке грузового люка наклеены ленточки для определения воздушных потоков; на ф[«зеляже нанесена масштабная линейка для определения траектории движения парашютистов.

В.В.Архипов.

Оборудование для десантирования

По техническому заданию самолет Ил-76 должен обеспечить парашютное десантирование личного состава в количестве 115 человек, а также перевозку 145 человек с размещением их на бортовых и центральных сиденьях, установленных в грузовой кабине самолета.

Решалась задача двумя путями: размещение людей на центральных сиденьях, установленных на грузовом полу по оси грузовой кабины, и на бортовых сиденьях, смонтированных вдоль бортов грузовой кабины. Естественно, всесторонне изучался опыт ОКБ O.K. Антонова и зарубежный опыт (в основном американцев – по самолетам С-130 и С-141). Было принято решение применить на самолете Ил-76 хорошо отработанные в войсках центральные сиденья с военно-транспортного самолета Ан-22, тем более что Ил-76 должен был выпускаться на ташкентском авиационном заводе, который в то время заканчивал серийное производство Ан-22. Адаптацией антоновских центральных сидений к самолету Ил-76 занимался ведущий инженер-конструктор О.И. Пятков.

Каждая секция центральных сидений на Ил-76 предназначена для размещения на них восьми человек. Все восемь секций центральных сидений самолета взаимозаменяемы: их можно установить в любое место, как при наличии монорельса, так и без него. У секций сидений нет указания направления полета. Эти два обстоятельства значительно упрощают эксплуатацию самолета и сокращают время переоборудования самолета из одного варианта применения в другой.

Проработка бортовых сидений показала, что было проще создать свою, оригинальную конструкцию. Ее предложил ведущий инженер-конструктор Л.П. Копылов, а привязкой к борту самолета занимался в то время молодой специалист, инженер-конструктор В.В. Архипов 3*

[Закрыть] . Причем эта задача была довольно сложной и заключала в себе решение вопросов размещения на бортовых сиденьях как парашютистов, так и солдат, отличающихся друг от друга по габаритам. Кроме того, установка сидений должна была учитывать расположение санитарного оборудования самолета. Поэтому были разработаны как двойные бортовые сиденья, так и одинарные сиденья с узлами крепления привязных ремней. Между собой узлы установки привязных ремней отличаются специальной разметкой: узлы, предназначенные для фиксации привязных ремней солдат, имеют обозначение звездочкой, а узлы, рассчитанные для десантников, обозначаются парашютиком. Стоит отметить, что компоновка бортовых сидений была выполнена столь качественно и тщательно, что ни разу не подвергалась изменениям и уточнениям. А ведь ей занимался молодой специалист! Вообще руководство нашего КБ не боялось давать сложные работы молодым и тем самым проверяло нас на «профпригодность».

Десантно-транспортное оборудован ие самолета Ил-76 обеспечивает возможность парашютного десантирования личного состава в двух вариантах. Первый и основной вариант – при размещении десантников по всей длине грузовой кабины, и в этом случае покидание самолета обеспечивается через две боковые двери и через грузовой люк (два прохода на рампе). Второй вариант – десантники являются сопровождающими расчетами десантируемой техники и находятся в передней части грузовой кабины. В этом случае покидание самолета выполняется только через боковые двери.

В оборудование для парашютного десантирования личного состава войск, кроме бортовых и центральных сидений, входят тросы принудительного раскрытия парашютов для основного варианта размещения десантников с системой уборки фалов и тросов из зоны грузового люка и боковых дверей, а также тросы ПРП для варианта десантирования сопровождающих расчетов. В состав оборудования при основном варианте десантирования включены, кроме того, прерыватели потоков парашютистов у дверей и на рампе и разделители потоков десантников, установленные в районе шпангоутов и на рампе. Разработку системы для парашютного десантирования личного состава и выпуск конструкторской документации на установку тросов ПРП вел автор этой статьи, в то время тоже молодой специалист. Мною было предложено и разработано приспособление для сброса манекенов, о котором будет рассказано ниже.

На самолете имеются четыре точки покидания самолета десантниками: две боковые двери и два прохода на рампе. Количество десантников – 114 человек плюс командир десанта. Если это число разделить на четыре, то получается, что через каждую точку покидания должно пройти примерно по 28 десантников. Но время покидания через боковые двери и рампу разное: через рампу – около 0,8 с на человека, а через боковые двери, за счет изменения направления движения парашютиста (практически более чем на 90°) – около 1,2 с на человека. Соответственно, расчеты, а затем и реальные испытания привели к тому, что через боковые двери самолет покидают 24 и 25 десантников, а через рампу – по 33 десантника. При этом выполняется обязательное условие – десантирование через рампу и боковые двери должно заканчиваться практически одновременно, что снижает время десантирования и сокращает длину площадки десантирования. Аналогичные вычисления были проведены и для десантирования личного состава в три потока. Получилось, что в боковые двери самолет покидают 34 и 35 десантников и через рампу – 52.

Исходя из этого, между разноименными потоками при покидании самолета в боковые двери и рампу на тросах ПРП у шпангоута 29 и 41 (45) были установлены разделители потоков из полотнищ, которые исключают ошибочные действия десантников. В передней части грузовой кабины и на рампе монтируются разделители потоков, которые разделяют десантников, размещенных на бортовых или центральных сиденьях, на соответствующие потоки и направляют их к своим точкам покидания.

Для того чтобы каждый поток десантников имел возможность занять правильное исходное положение перед покиданием самолета, на полу грузовой кабины у входных дверей и на рампе желтой краской нанесены широкие линии, на которых крупным шрифтом написано белой краской «СТОП». У дверей и на рампе расположены прерыватели потоков, предназначенные для того, чтобы в случае возникновения каких-либо нештатных ситуаций прервать десантирование личного состава или из одной точки, или прекратить десантирование вообще. Серийную документацию на прерыватели потоков выпускал инженер-конструктор I категории Т.Т. Можаровский.

3*В. В. Архипов со временем стал ведущим специалистом не только в ОКБ, но и в авиационной отрасли нашей страны по грузовому оборудованию самолетов. Его талантливые (без преувеличения) разработки по обеспечению перевозки грузов на поддонах и в авиационных контейнерах широко используются в грузовых отсеках пассажирских самолетов Ил-86 и Ил-96-300, транспортном самолете Ил-76Т(ТД) и на грузовых самолетах Ил-18Гр, Ил-62Гр, Ил– 114Т и Ил-96-400Т. Разработанные им конструкции, по признанию специалистов американского авиационного регистра FAA, соответствуют мировому уровню.

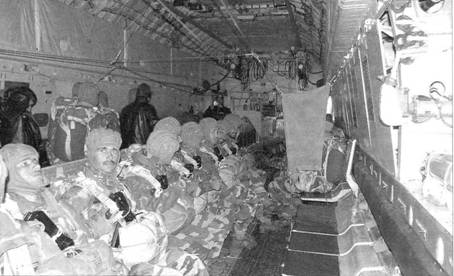

Индийские десантники на борту самолета Ил-76МД (К2665) индийских ВВС. Хорошо видны бортовые сиденья, разделитель потоков у шпангоута 41, лебедка уборки фалов на шпангоуте 49 и дополнительные подвеска тросов ПРП на шпангоуте 41.

Российские десантники в полете. Хорошо видны камеры парашютов стабилизирующих устройств, зацепленные за бортовые и центральные тросы ПРП.

У прерывателей потоков размещаются наиболее подготовленные десантники, в том числе и командир подразделения. Для выпускающих у их рабочих мест установлены удлинители фалов (для выпускающих у боковых дверей удлинители установлены на тросах ПРП, а для выпускающих, работающих на рампе, удлинитель состоит из двух частей, одна из которых имеет длину 1740 мм и крепится при монтаже системы ПРП к верхней части шпангоута 65, а вторая часть длиной 350 мм является переходником между парашютом выпускающего и удлинителем). По команде «Приготовиться» выпускающие занимают свои рабочие места у прерывателей потоков у боковых дверей и на рампе. Выпускающие у дверей зацепляют карабины камер своих стабилизирующих устройств за эти удлинители, а выпускающие на рампе крепят карабины своих переходников за удлинители, установленные в зоне грузового люка. Выпускающие покидают самолет замыкающими своих потоков. В момент их десантирования удлинители извлекают стабилизирующие устройства из-под клапанов парашютов выпускающих и вводят в действие купол стабилизирующего устройства.

После покидания самолета десантниками на тросах ПРП остаются камеры стабилизирующих устройств, которые перед закрыванием грузового люка и боковых дверей необходимо убрать из проемов. Кроме того, требуется изъять из проема грузового люка и сами тросы ПРП. Система уборки фалов и тросов ПРП состоит из механизма уборки с тросовой проводкой (их установку разрабатывал инженер-конструктор II категории Л.И. Морозов), каретки, направляющего рельса для перемещения каретки вдоль борта и ползунов уборки фалов. Установку направляющего рельса выполнял инженер-конструктор II категории Л.С. Романов. Система уборки фалов и тросов ПРП работает как вручную, так и с электрическим приводом механизма.

В начале проектирования системы для парашютного десантирования личного состава на самолете механизмы уборки фалов и тросов монтировались в зонах боковых дверей и грузового люка. Но после того как было принято решение о применении при десантировании только парашютов типа Д-5 и накопления опыта десантирования, были проведены работы по упрощению системы. В результате мы объединили системы уборки фалов и тросов ПРП в зоне грузового люка с установкой только по одному механизму уборки на правом и левом бортах, а механизмы уборки фалов из зоны входных дверей сняли вообще. Соответственно, были уточнены установки концевых выключателей управления механизмами уборки фалов и тросов ПРП.

Решение о снятии механизмов уборки фалов из зоны боковых дверей пришло неожиданно. При испытаниях было замечено, что камеры стабилизирующих устройств практически не выходят за обрез боковых дверей. В то же время при испытаниях иногда просто забывали подготавливать систему уборки фалов из дверей к десантированию. А после окончания десантирования экспериментатор, увидев свой промах, перед закрыванием дверей подходил к проему дверей и убирал вручную оставшиеся камеры стабилизирующих устройств. Говорят, что лень движитель прогресса. И здесь, заметив такую закономерность поведения стабилизирующих устройств, было предложено как бы отсекать стабилизирующие устройства от дверей. Соорудили времянку – шторку, которая в исходном для десантирования положении открывала проем двери, а при закрытии двери, она перемещалась и занимала положение между дверью и тросами ПРП, тем самым отодвигала камеры от проема двери. Когда эта идея получила подтверждение, то передали информацию в КБ, атам инженер-конструктор I категории А.П. Медведев воплотил эту идею в законченную конструкцию.

Такие работы по доводке конструкции систем, во-первых, снижают массу конструкции самолета, а, во-вторых, значительно упрощают эксплуатацию самолета.

Система тросов ПРП для сопровождающих расчетов состоит их двух бортовых и двух центральных тросов ПРП. Бортовые троса являются полностью рабочими и за них крепятся карабины стабилизирующих устройств парашютов десантников, которые располагаются на бортовых сиденьях. Для десантников, находящихся на центральных сиденьях, рабочими участками центральных тросов ПРП является участки тросов от шпангоута 14 до расчаливающего троса. Для того чтобы десантники случайно не зацепились карабинами за расчаливающий трос, он заключен в чехол красного цвета из павинола. Для исключения случайного зацепления амуницией десантника из сопровождающего расчета за десантируемый груз на самолете имеются разделительные полотнища. Если полеты не связаны с десантированием личного состава, то тросы ПРП переводятся в походное положение.

Десантирование парашютистов из правой боковой двери самолета Ил-76. Слева – виден выпускающий, в центре – створка прерывателя потоков.

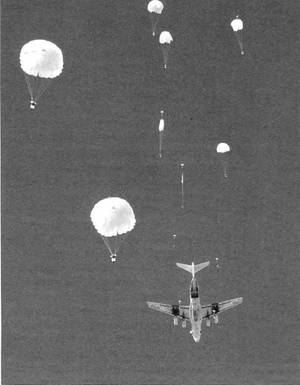

Десантирование личного состава в два потока из боковых дверей самклета Ил-76.

На Ил-76 имеется система сигнализации десанту, которая подает световые и звуковые сигналы десантникам. На шпангоутах 14 и 65 установлены два световых транспаранта с надписями «Пошел» зеленого цвета и «Отставить» красного цвета. У левой и правой боковых дверей в зоне шпангоута 17, а также на левом и правом бортах у шпангоута 56 размещены светофоры, имеющие по три цветных плафона: желтый – для подачи сигнала «Приготовиться», зеленый – для сигнала «Пошел» и красный – для сигнала «Отставить». Транспаранты и светофоры хорошо видны с рабочих мест выпускающих и видны десантникам. Но совершенно уникальным устройством на самолете является воздушная сирена, которая установлена в верхней части грузовой кабины. Она дублирует световые сигналы, которые подаются десанту штурманом экипажа. При команде «Приготовиться» сирена подает короткий гудок, при команде «Пошел» – длинный гудок, который заканчивается одновременно с окончанием десантирования. Причем звук у сирены подобран настолько удачно, что при команде «Приготовиться» просыпаются все десантники – а они действительно практически все спят в полете, особенно при длительном перелете. Видимо, сказываюсь их эмоциональное напряжение перед прыжком и постоянная усталость от ранних подъемов (может быть причиной этого является молодость, солдат есть солдат – он всегда хочет спать). При команде «Пошел» сирена звучит настолько истошно, что хочется самому выпрыгнуть из самолета, только бы ее не слышать.
