Модификации 1930-33 гг.

Лимузин А.Н.Рафаэлянца.

Этот самолет был построен в 1931 г. на авиазаводе №39 по эскизам самого Рафаэлянца и летчика Б.Л.Бухгольца. На месте кабины летнаба оборудовали двухместную пассажирскую кабину, кресла стояли напротив друг друга. Все было прикрыто одним прозрачным фонарем из целлулоида. Подобные кабины называли «лимузинами» – отсюда и название самолета. Так как работа относилась к деятельности ЦКБ-39 ОГПУ, то самолет показывался неоднократно членам правительственных комиссий как собственное изобретение этой организации. По типу этого самолета на авиазаводе № l изготовили в 1932-33 гг. несколько подобных экземпляров.

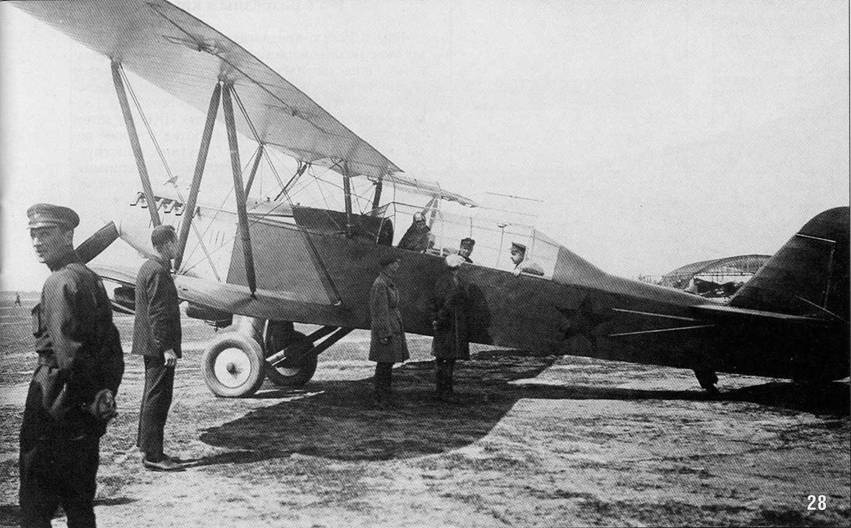

28. Лимузин А.Н.Рафаэлянца. В кабине Г.К.Орджоникидзе, спиной к нам в кепке стоит начальник ЦКБ-39 ОГПУ Пауфлер. У законцовки крыла Н.Н. Поликарпов и сопровождающий его охранник.

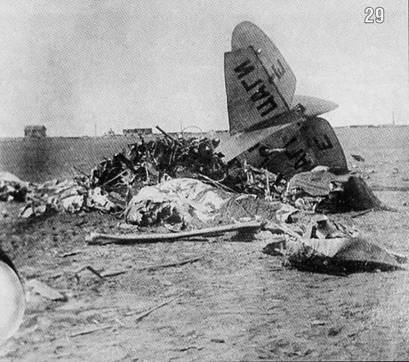

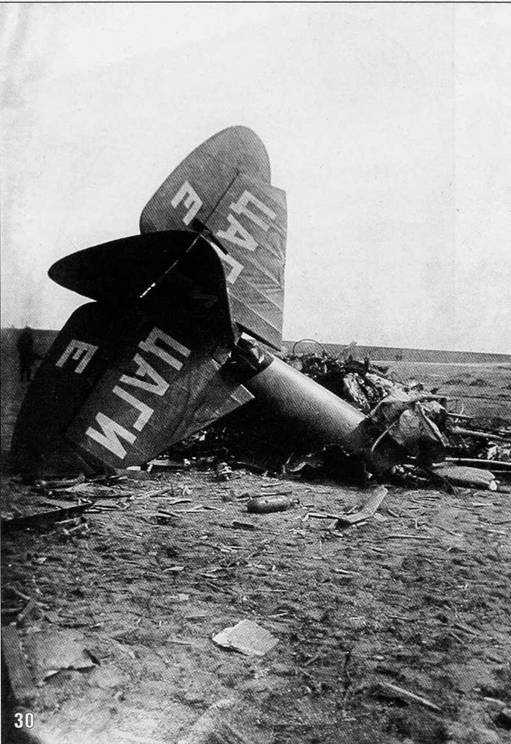

29,30. Гибель Р-5 №5215 с поворотными стойками. 9 мая 1933 г.

Р-5 №5215 с поворотными стойками.

В период 1932-34 гг. специалистами ЦАГИ велись проведены обширные исследования по выходу Р-5 из штопора. Как вариант улучшения штопорных характеристик было предложено выполнить задние крыльевые стойки поворотными. Стойки шириной 200 мм поворачивались от педалей ножного управления и представляли собой по сути незатененный дополнительный руль поворота. При испытаниях выяснилось, что Р-5 выходит из штопора замедленно за счет большой устойчивости на скольжении. Машина прекращала ротацию за счет выхода на малые утлы атаки. Применение поворотных стоек ощутимых результатов не давало, лишь ускоряло переход на малые углы.

9 мая 1933 г. Р-5 №5215 потерпел катастрофу. Наблюдатель эксперимента А.В.Чесалов выпрыгнул с парашютом на 17-18 витке штопора. Летчик М.А.Волковойнов, надеясь вывести самолет, покинул его слишком близко от земли. Его парашют не успел наполниться, и Волковойнов погиб.

Р-5 с разрезным крылом.

Еще в 1930 г. предлагалось на Р-5 установить крыло с механизацией, предкрылками и закрылками. Представлялось, что в таком виде самолет можно будет использовать с большей надежностью в качестве ночного бомбардировщика. Разработка поначалу была поручена ЦКБ-39, затем перешла в новый ЦКБ. Проработка вопроса велась под руководством Л.И.Сутугина, конструктивная разработка – в бригаде С.А.Кочеригина. Изменениям подверглось верхнее крыло: оно получило прямые законцовки, автоматические предкрылки и закрылки по задней кромке.

В 1933 г. построили два самолета: Р-5 №4681 – разрезное крыло-1 и Р-5 №5563 – разрезное крыло-2. В процессе испытаний было получено снижение посадочной скорости до 70 км/час, полетные углы без срыва составили 20". Возрос потолок, полетная скорость несколько снизилась. В серию однако новое крыло не пошло, т.к. считалось, что Р-5 в неизмененном виде обладает удовлетворительными посадочными характеристиками, а также устойчивостью и управляемостью.

В 1933 г. на Р-5 №4681 испытывались выливные авиационные приборы (ВАП) конструкции инженера Вахмистрова.

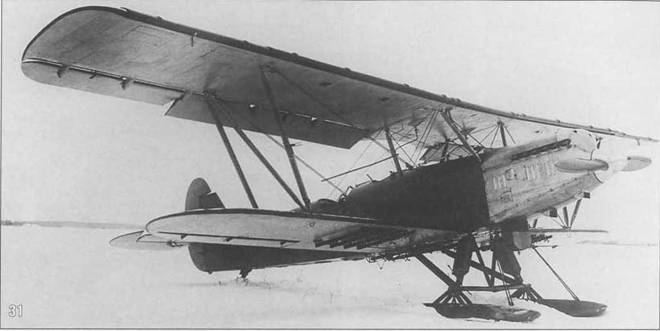

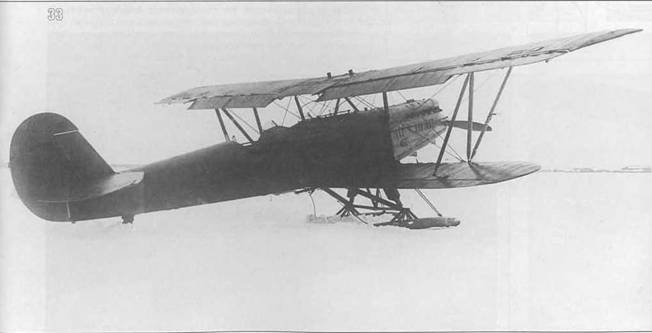

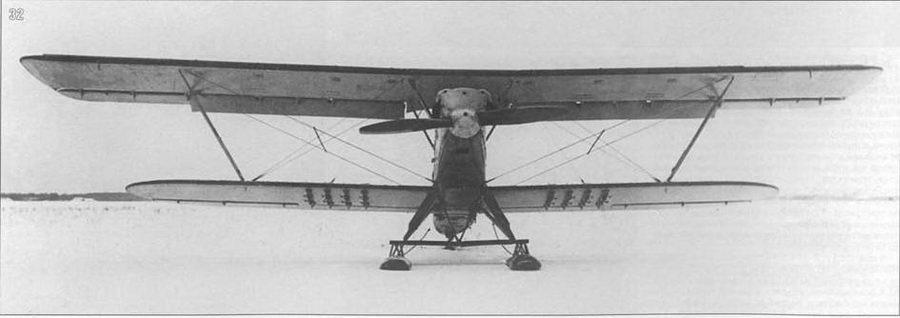

31-33. Р-5 №4681. Самолете разрезным крылом (с предкрылками и закрылками). 9 февраля 1933 г.

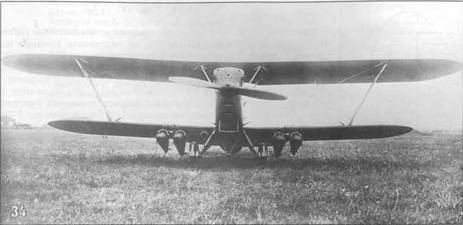

34. Р-5 с выливными приборами ВАП, 1933 г.

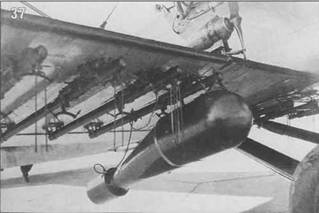

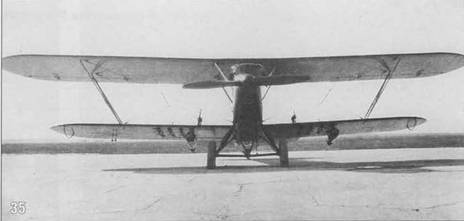

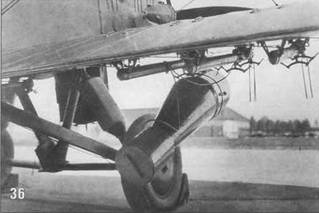

35-37. Р-5 с установкой аппаратуры постановки дымовых завес, 1934-35 гг.

1934-1935 гг.

В течение первых четырех лет производства опытные работы, проводимые на отдельных Р-5, не оказывали влияния на выпуск серийных машин. Перемены начались в 1934 году.

Необходимость иметь морской вариант разведчика (по аналогии с Р-I) привела к созданию поплавковой машины, обозначенной Р-5а (МР-5). Такой самолет построили еще в 1931 году. Поплавки, в создании которых принимал участие конструктор В. Б. Шавров, были выполнены из дерева. Р-5а имел увеличенный до 1,25 кв.м воздушный киль и приспособление дя запуска двигателя на воде – ручку в борту для проворачивания вала. В остальном конструкция самолета оставалось идентичной стандартному Р-5.

Серийный выпуск поплавкового разведчика планировалось развернуть на таганрогском авиазаводе №31. Действительно, там провели подготовительные работы для освоения самолета, но к положительному результату они не привели. Во второй половине 1933 г. серию Р-5а решили выполнить на авиазаводе № 1 в Москве. Головная машина этой серии была испытана в марте 1934 года. С полетным весом 3294 кг (вес пустого 2378 кг) Р-5а развивал максимальную скорость у земли 209 км/ч, потолок 4500 м, дальность 800 км. В целом, поплавковый самолет ненамного уступал сухопутному собрату. В 1934 г. московский авиазавод выпустил 61 Р-5а, на следующий год еще 50 таких машин. Общее количество произведенных поплавковых разведчиков составило 111 экземпляров.

Весной 1934 года на Р-5 испытали подвеску бомб ФАБ-250 и ротационных контейнеров РРАБ-250. Так как испытываемые объекты подвешивались на стандартных бомбодержателях ДЕР-7, которые изначально не рассчитывались для подъема груза в четверть тонны, было придумано хитроумное крепление при помощи хомутов, так называемая поясная подвеска. Впоследствии этот метод нашел широкое применение в боевых условиях.

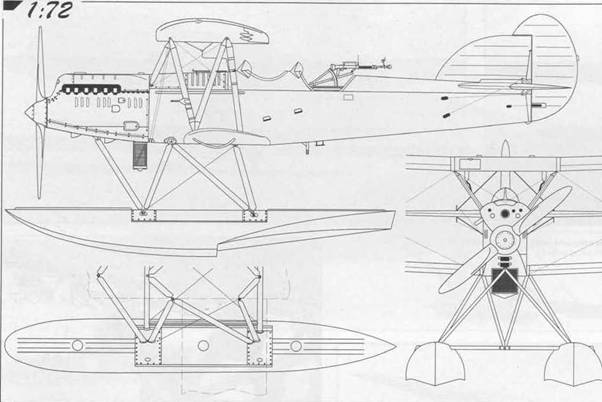

Морской разведчик Р-5а (МР-5)

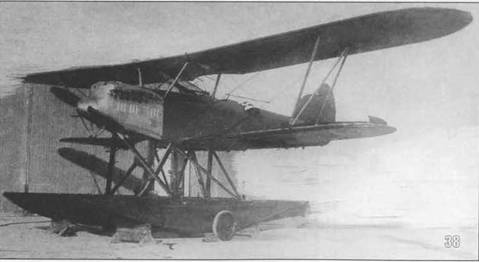

38. Испытания Р-5а (МР-5) в Таганроге летом 1934 г.

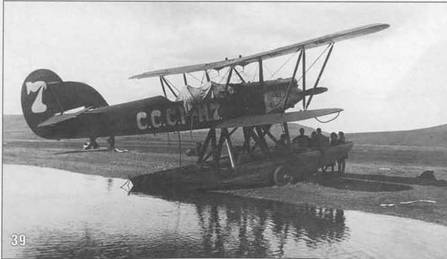

39. В гражданском варианте P-5a имел обозначение МП-5. На машине СССР Н-7, принадлежащей Главсевморпути, летали летчики Молоков и Линдель.

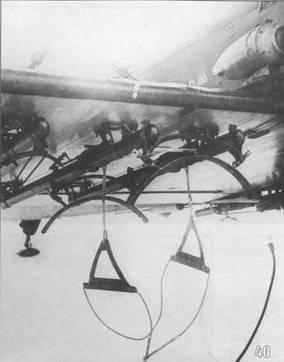

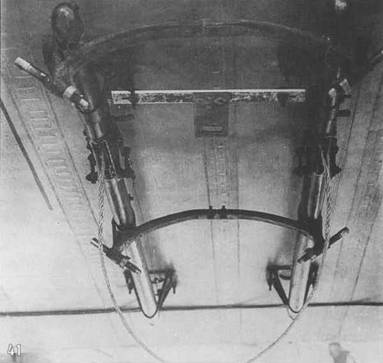

40,41. Поясная подвеска на двух держателях ДЕР-7 для установки ФАБ-250.

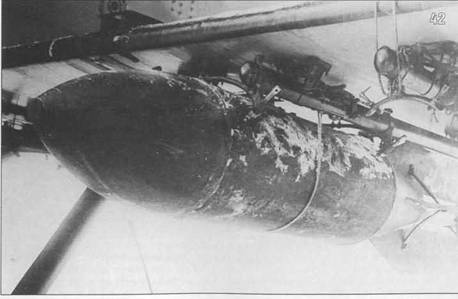

42. Подвешенная ФАБ-250.

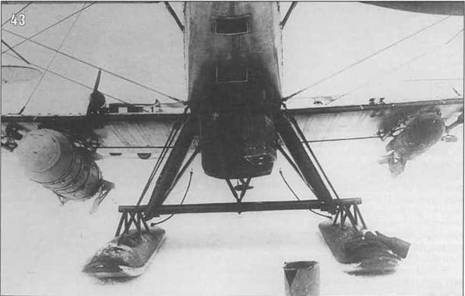

43. На правом нижнем крыле подвешен контейнер РРАБ-250, на левом – ФАБ-100.

1934-й стал годом внедрения в авиацию скорострельного пулемета ШКАС. Постановлением СТО (Совет Труда и Обороны) все стрелковые установки на самолетах теперь следовало оборудовать этим пулеметом. Уже в 1934 году было выпущено некоторое количество штурмовиков Р-5ЛШ, оснащенных батареей из четырех ШКАС и новой турелью ТУР-8 (ТУР-ТОК) взамен ТУР-6. После дополнительных доработок на самолете установили обтекатели-зализы нижнего крыла и бомбоотсек в фюзеляже. Самолет получил обозначение ССС (скоростной, скороподъемный, скорострельный), его госиспытания были закончены в сентябре 1934 года. ССС при полетном весе 3 тонны имел максимальную скорость у земли 244 км/ ч и потолок 6100 м. Серийный выпуск ССС с 1935 года по 1937 год составил 620 машин.

В 1933 году по инициативе НИИ ВВС на заводе №1 конструктор В.В. Никитин выполнил разработку Р-5 в варианте торпедоносца Р-5Т. Самолет стал одноместным, переделке подверглись стойки шасси, которые были разнесены с целью освобождения подфюзеляжного пространства. Торпеда ТАН;12 подвешивалась на усиленном держателе ДЕР-13. В феврале 1934 года Р-5Т выполнил два.полета с Ходынского аэродрома. За тем последовали быстрые госиспытания в НИИ1 ВВС, а уже в марте самолет отправили для опробования на Черноморский флот, в Севастополь. Всего выпустили 50 серийных Р-5Т, которые были отправлены на Черное море, Балтику и Дальний Восток.

Торпедоносцы Р-5Т находились на вооружении флотов вплоть до 1941 т. В 1939 году на Тихоокеанском флоте числилось 29 таких машин, в 1940 г. там имелся 21 самолет типа Р-5Т.

Производство Р-5 достигло своего пика в 1934 г. и составило 1642 самолета. Достигло своего максимума в тот год и производство двигателей М-17 – 5662 экземпляра. В следующем году Р-5 посчитали уже несовременным самолетом, производство стандартной машины и его улучшенной версии ССС начали сворачивать. За 1935 г. было изготовлено 450 Р-5 и 221 ССС.

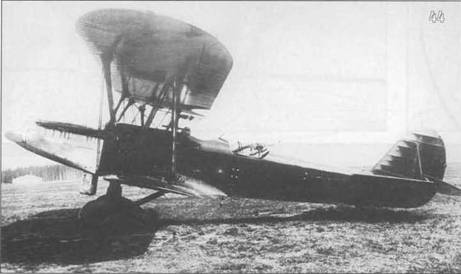

44. Первый опытный разведчик Р-5ССС, август 1934 г.

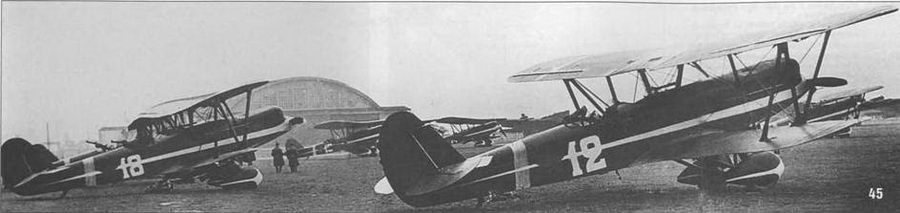

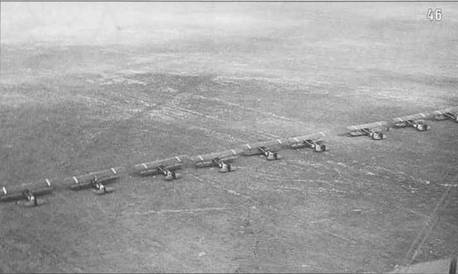

45,46. Самолеты P-5CCC Киевского военного округа, 30-е годы.

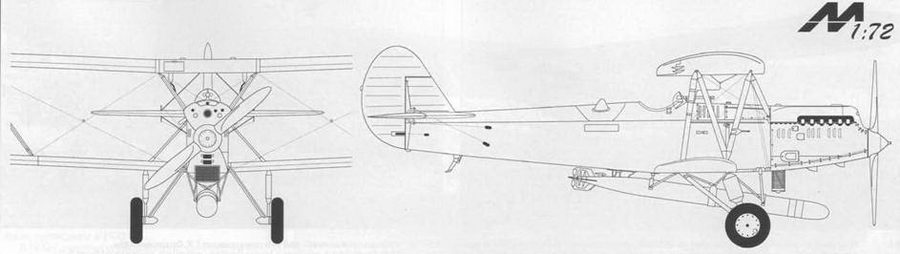

Торпедоносец P-5T

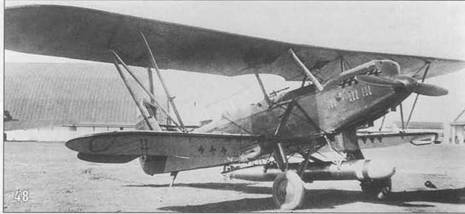

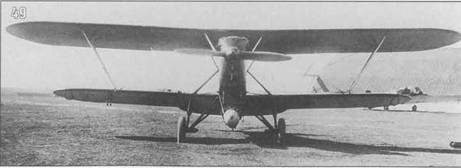

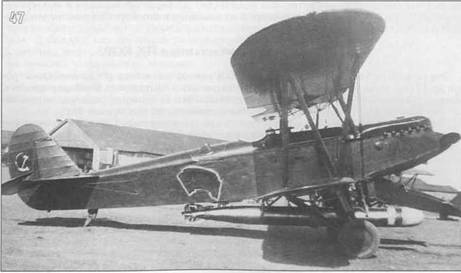

47-49. Торпедоносец P-5T в период испытаний весной 1934 г.

Опыты Гроховского

Военный летчик и изобретатель П.И.Гроховский был востребован руководством РККА в 1930 г., в 1933 г. он возглавил Особое конструкторское бюро по военным изобретениям (Осконбюро) ВВС. В период 1931-36 гг. под его руководством было разработано и осуществлено значительное количество усовершенствований и модификаций авиационной техники. Р-5 стал одной из наиболее используемых машин для опытов Гроховского.

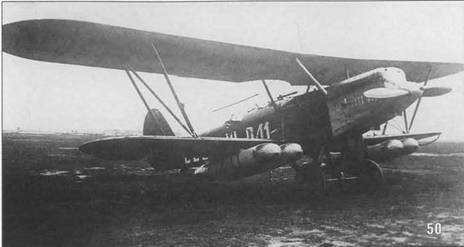

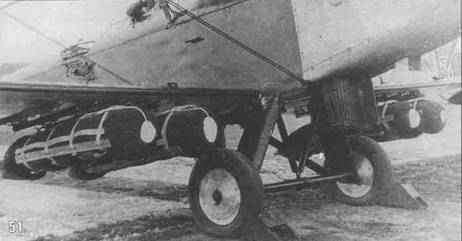

50. Подвесные транспортные контейнеры ПД-КОР конструкции П.И.Гроховского в эксплуатации.

51. Вариант подвесных мягких транспортных мешков ПД-ММ во время демонстрации летом 1934 г.

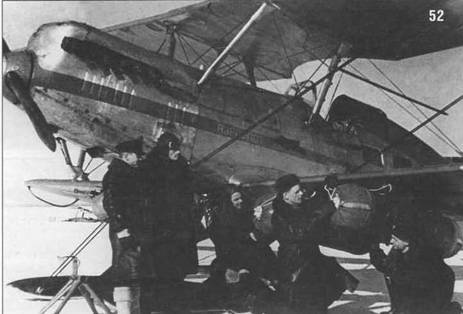

52. Подвесные мягкие мешки в период эксплуатации в ГВФ на самолете ПР-5.

Овальный грузовой цилиндр ПД-КОР.

Эта разработка появилась в 1932 г. ПД-КОР предназначались для размещения грузов до 135 кг, подвешивались иод нижними крыльями на штатных бомбодержателях, могли сбрасываться на парашютах. Изготавливались из фанеры, размеры определялись из возможности перевозки людей. Были приняты на снабжение ВВС.

ПД-КОР получили широкую известность как транспортные контейнеры во время спасения экипажа парохода «Челюскин». Впоследствии пользовались популярностью, в просторечье назывались грузовыми ящиками, по возможности приобретались в ВВС или изготавливались в ремонтных мастерских. В последнем случае форма и размеры были различными.

Идея подвесок габаритных грузов под крыльями Р-5 в Осконбюро нашла широкое распространение. Использовались: картонажный транспортный мешок ПГ-2К, сбрасываемый на парашюте диаметром 3,5 м, мягкий транспортный мешок ПД-ММ весом до 100 кг, сбрасываемый на парашюте диаметром 8 м, подвесные бензо-масляные баки общей емкостью 74 л, сбрасываемые на парашюте диаметром 8 м.

Одним из вариантов в 1935 г. стали сбрасываемые контейнеры Г-58 для диверсионных собак. На собак одевались наспинные сумки со взрывчаткой (седла), которые натренированы были сбрасывать их, например, на железнодорожных путях.

Прокладка телефонного кабеля с самолета.

Этот проект в 1932 г. получил обозначение Г-55, затем ПРК-5, 10 и 30. Цифры означали комплект кабеля, уложенного в контейнере. В заданном месте выбрасывался на парашюте груз (телефонный аппарат, световой маяк), который начинал разматывать кабель. На прокладку 10 км телефонной линии уходило 4 мин.

Метод прокладки кабеля по воздуху с большим успехом был показан на войсковых учениях. Впоследствии, в 1935 г, применяли барабан с кабелем, который размещался за кабиной летнаба.

Сбрасываемый на парашюте мотоцикл. ПД-М-1.

Два мотоцикла Харлей Дэвидсон с двигателем мощностью 3,5 л.с. по одному подвешивались на балках ДЕР-7 на нижнем крыле. Сбрасывались на парашюте диаметром 12 м. Успешные испытания были проведены в 1932 г.

В 1935 г. система сбрасываемых мотоциклов на Р-5 испытывалась в 3-й авиабригаде на аэродроме в Детском селе под Ленинградом. По результатам испытаний признавалось, что парашютная подвеска двух мотоциклов на Р-5 может использоваться для осуществления десантов и спецзаданий. Впоследствии мотоциклы сбрасывали с разных самолетов. Уже без участия Гроховского была разработана подвеска мотоцикла АМ-600 под самолетом ДБ-3.

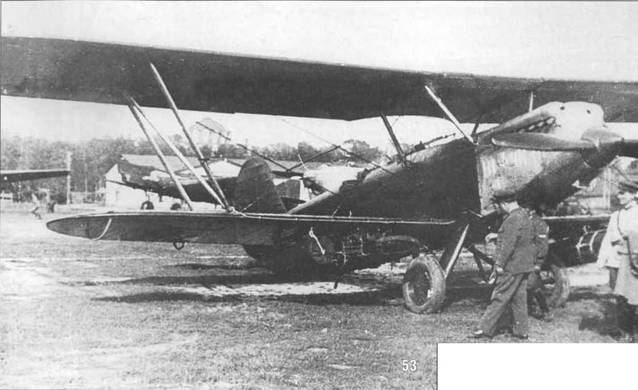

53. Подвеску «Харлеев» под Р-5 осматривает Г.К.Орджоникидзе.

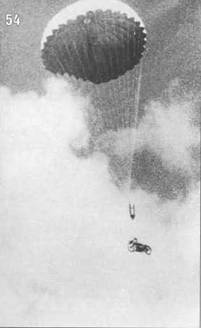

54. Спуск мотоцикла на парашюте.

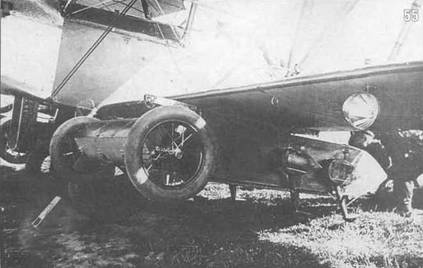

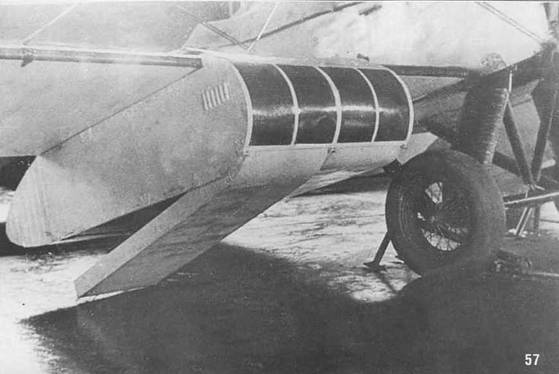

55. Первый вариант «авиабуса» под крылом Р-5.

Подвесные кассеты Г-61.

Две кассеты обтекаемой формы подвешивались под нижним крылом Р-5. Передняя часть застекленная. В каждой кассете могли размещаться по 4 десантника (всего 8). Для покидания самолета в воздухе имелись открываемые створки.

Кассеты Г-61, имевшие несколько разновидностей, предлагались как для ВВС так и для ГВФ, причем в последнем варианте Гроховскому даже удалось добиться получения авторского свидетельства за номером 407.

В августе 1937 г, Гроховский предложил использовать Р-5, оснащенный кассетами Г-61, для поисков пропавшего самолета Н-209 Леваневского. При этом объем кассет предполагалось увеличить, а общую нагрузку Р-5 довести до 3000 кг.

Кроме перечисленных, у Гроховского имелось много вариантов использования Р-5, не дошедших до реализации. В частности, на Р-5 испытывался первый вариант беспарашютного сбрасывания, т.н. «авиабус». Впоследствии увеличенный вариант испытывался на ТБ-1.

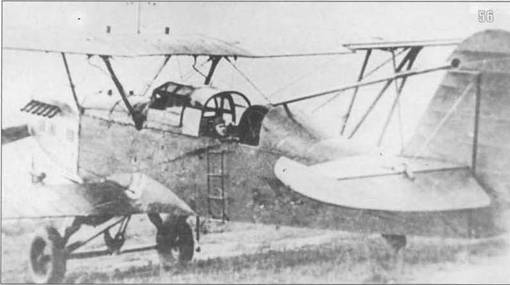

56. Установка, в фюзеляже, барабана для воздушной прокладки ка беля.

57. Кассета Г-61 под нижним крылом Р-5. Вариант 1934 г.

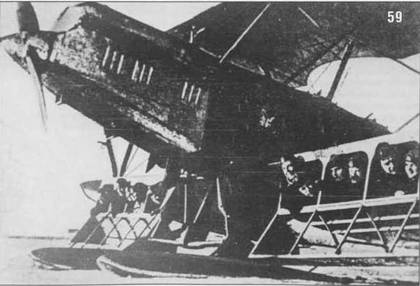

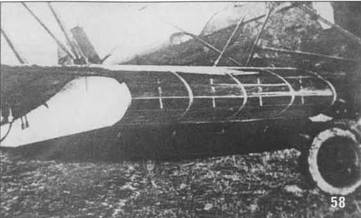

58,59. Кассета Г-61 образца 1936 г.

Последние модификации

Р-5 с V– образным оперением.

Заманчивое предложение объединить вертикальное и горизонтальное оперение позволяло увеличить сектор обстрела из задней оборонительной установки. В 1935 г. было построено два Р-5 с V-образным оперением.

Первый вариант имел крепление в нижней части фюзеляжа с подкреплением подкосами. Разрабатывался в Военно-Воздушной Академии им. Н.Е.Жуковского с участием А.Н.Журавченко(ЦАГИ). Испытания велись летом 1935 г., признавалась недостаточная эффективность рулей, характеристики штопора ухудшились. Изобретение развития не получило.

Второй вариант с креплением в верхней части фюзеляжа был предложен техником Филатовым на авиазаводе №1. При испытаниях в сентябре 1935 г. этот самолет по причине разрушения V-образного оперения потерпел катастрофу. Погибли автор изобретения и летчик Гродзь.

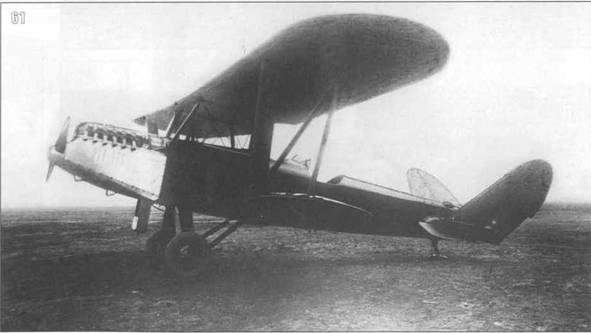

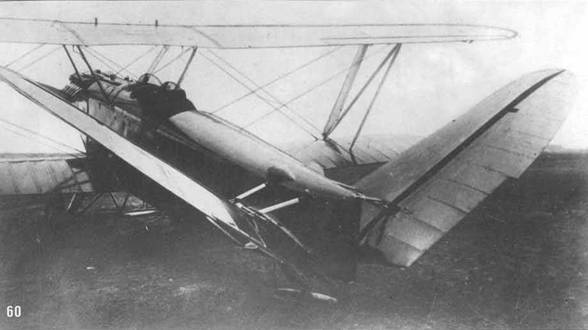

60,61. Р-5 с V-образным хвостовым оперением разработки ВВА им. Н.Е.Жуковского.

Р-5 с дизелем ЮМО-4.

Интерес к дизельным двигателям в Советском Союзе наблюдался с 1930 г. Были приобретены за рубежом дизели Паккард и ЮМО-4. На Р-5 установили ЮМО-4 мощностью 600 л.с. с четырехлопастным деревянным винтом. Самолет сделали трехместным, первую кабину прикрыли прозрачным фонарем.

Всего дизельный Р-5 выполнил порядка 200 полетов, отмечалось увеличение дальности. В серии не строился, работа считалась экспериментальной, В 1935 г. инженеры Д.С.Марков и А.А.Скарбов разрабатывали проект Р-5 с убирающимся шасси. Строился полноразмерный макет. Реализацию признали нецелесообразной.

В 1937 г. конструктор Н.А.Чечубалин предложил оригинальное гусеничное шасси для самолетов У-2 и Р-5. Такое шасси должно было улучшить возможность эксплуатации машин в условиях вязкого грунта и снега. Работа выполнялась по заданию Главсевморпути. В серии гусеничное шасси не строилось.

Еще одним средством повышения проходимости Р-5 на вязком фунте стала разработка НИИ ГВФ в 1937 г. колеснолыжного шасси. Опытная серия предполагалась на авиазаводе №89.

В заключение описания модификаций и доработок самолета Р-5 стоит упомянуть еще два самолета – П-2 и ТШ-1 (TLLI-2).

В 1927 г. был выпущен переходный самолет П-2 с двигателем М-2, который предназначался для переучивания с У-2 на Р-5. П-2 внешне напоминал уменьшенный Р-5. В период 1928-30 гг. на авиазаводе №3 в Ленинграде выпустили небольшую серию.

Разработка специализированных штурмовиков в период 1930-32 гг. в ЦКБ-39 базировалась во многом на конструкции Р-5. Именно поэтому внешне самолеты TLLI-1 и TLL1-2 напоминали разведчик Р-5.

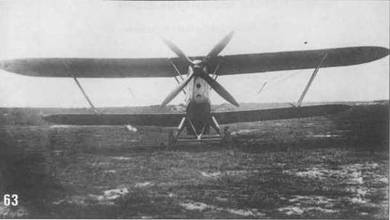

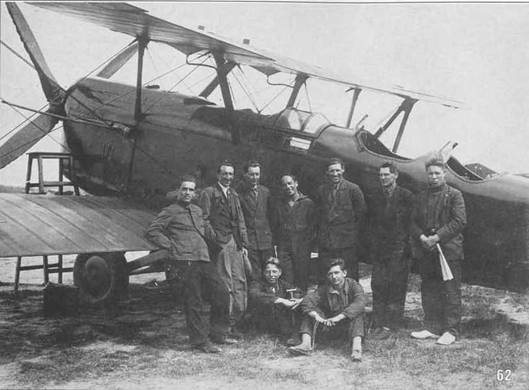

62,63. Р-5 с дизелем ЮМО-4.

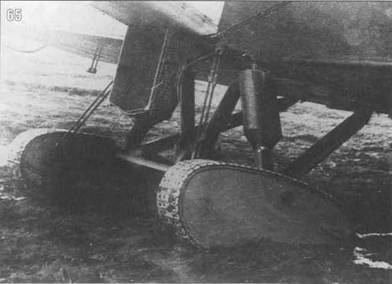

64,65. Р-5 на гусеничном шасси Н.А.Нечубалина.

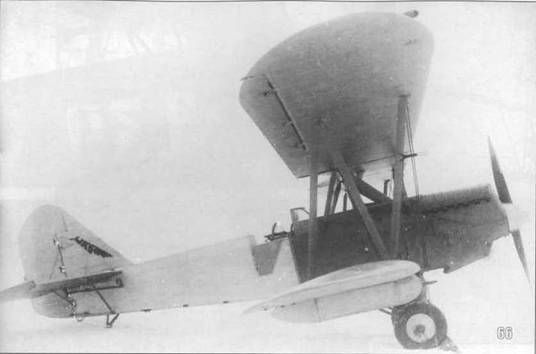

66. Бронированный штурмовик ТШ-2.

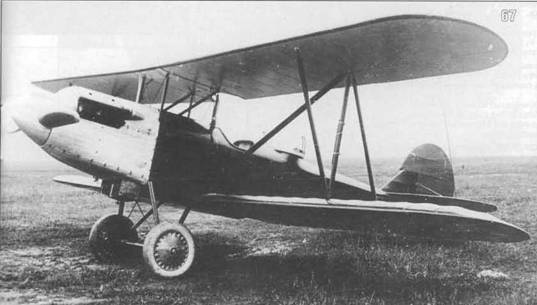

67. Переходной самолет П-2 с двигателем М-2.

68. Пилот позирует перед своим Р-5. Капот отполирован под мороз, на коке-обтекателе воздушного винта видна небольшая вмятина, остав ленная храповиком автостартера.

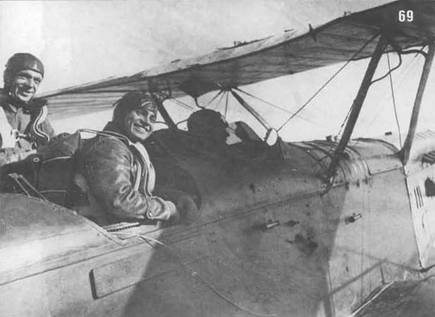

69. При прыжках с парашютом в задней кабине Р-5 помещались два человека. Стоит – летчик С.Н. Анохин.

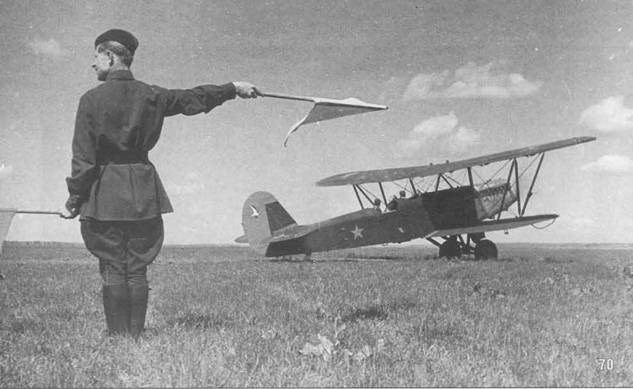

70. Буксировщик Р-5 Центрального аэроклуба готов к старту с планером и ожидает команды финишера.

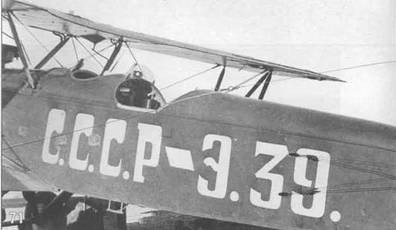

71. Р-5 СССР-Э-39 оборудован для буксировки планеров простейшим способом.

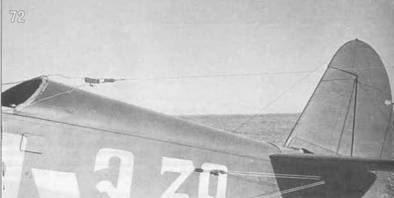

72. Вид на буксировочный трос Э-39, перекинутый через ограждение хвостового оперения.

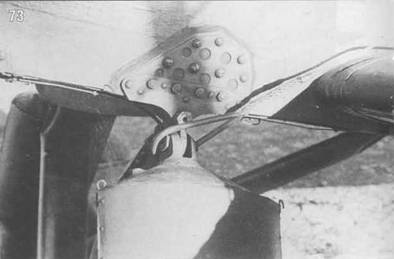

73. Буксировочный трос на Э-39 зацеплен за узел крепления амортстойки шасси.

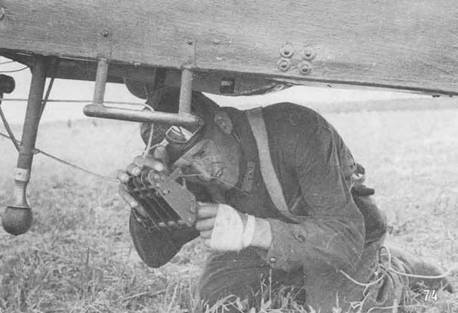

74. Летчик проверяет буксировочный замок перед стартом буксировщика планеров Р-5. Прекрасно видна подножка и стойка выпускной радиоантенны. Яйцевидный предмет – это грузик, под весом которого разматывался 50-метровый трос антенны.

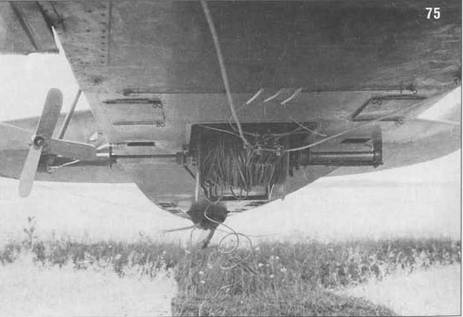

75. Специально оборудованная лебедка для буксировки планеров на Р-5. Ветрянка предназначена для сматывания буксировочного троса.

76. В задней кабине буксировщика Р-5 О.К.Грибовский – известный конструктор планеров и военный летчик.

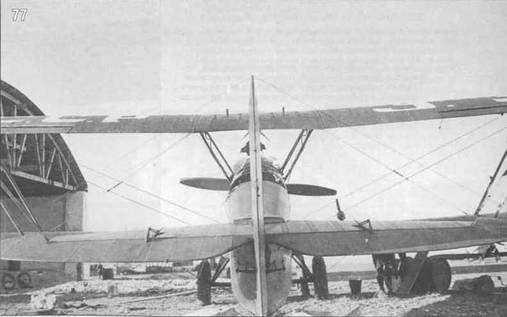

77. Для предохранения хвостового оперения между его законцовками установлены предохранительные тросы.

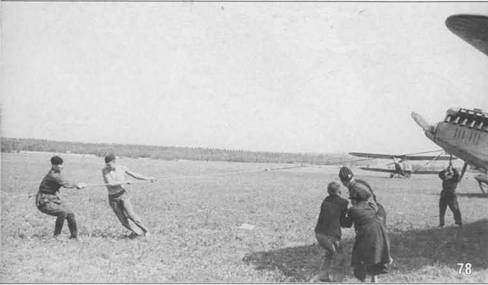

78. Один из вариантов запуска двигателя М-17 при помощи резинового амортизатора.

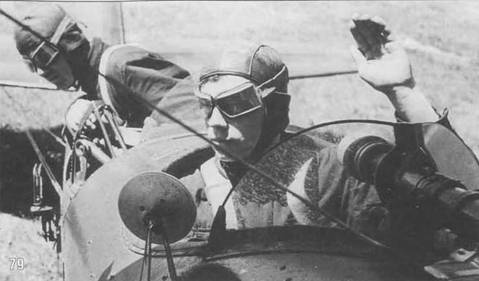

79. Летнаб демонстрирует прицеливание при помощи бортового бомбардировочного визира. Пилот наблюдает процедуру в зеркало заднего обзора. Хорошо заметно, что ветровой козырек забрызган маслом.

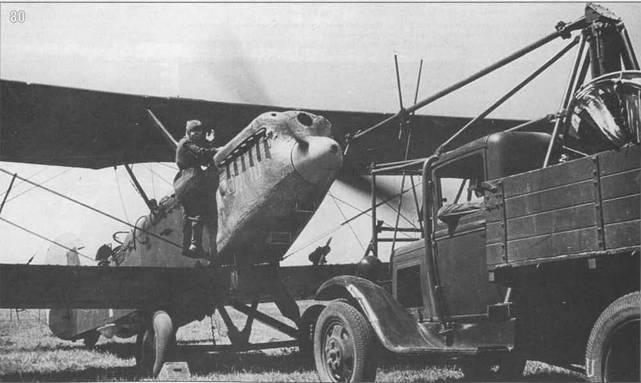

80. Запуск двигателя Р-5-буксировщика конусов для проведения учебных стрельб при помощи автостартера. Один конус подвешен под фюзеляжем самолета. Еще пара видна в кузове автомобиля.

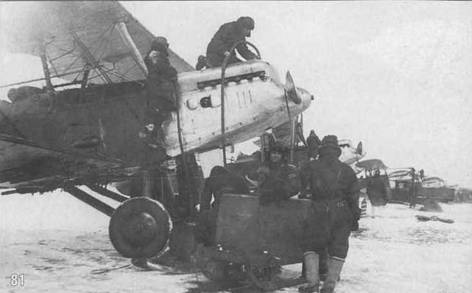

81. Заливка воды в систему охлаждения двигателя в 11 авиаэскадрилье зимой 1935 г.

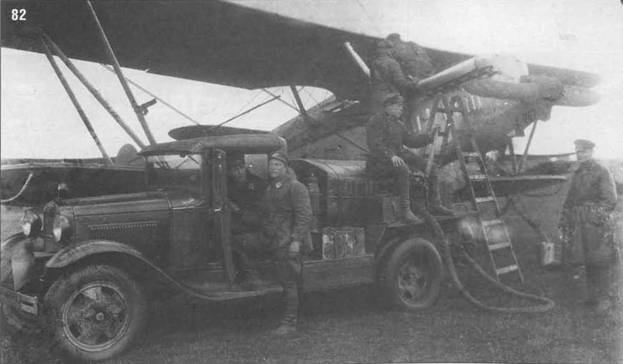

82. Заправка топливом в в/ч 1207 при помощи топливозаправщика. 1935 г.

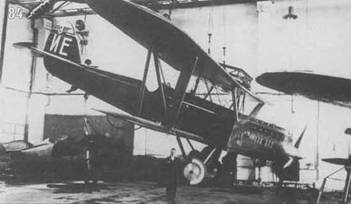

83,84. Самолет Р-5 при определении моментов инерции в ЦАГИ 1935 г. Буквы ИЕ на оперении означают, что этот самолет относится к Авиапрому и проходит испытания. На заднем плане виден автожир ЦАГИ А-6.

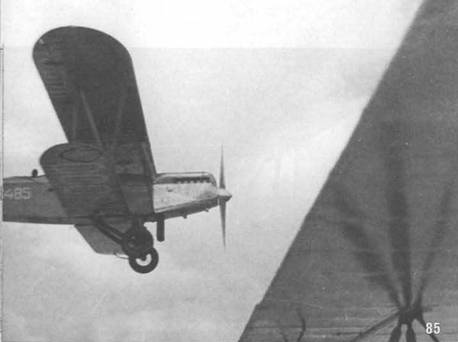

85. П-5 СССР-С485 в полете. Принадлежит Осоавиахиму.

86. Запуск двигателя П-5 автостартером перед вылетом Ленинград-Москва, 1936 г.

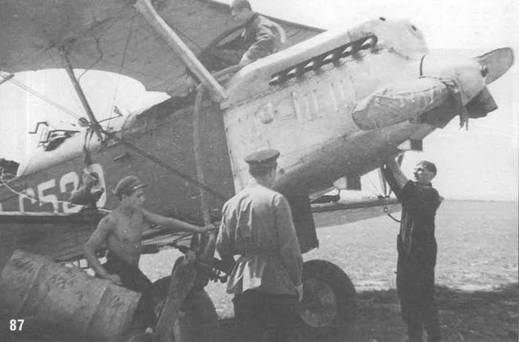

87. Заправка горючим из бочек Р-5 СССР-С529.

На мирной службе

Первый Р-5 №4629 передали для службы в Гражданском Воздушном флоте в 1931г. Год спустя уже часть серийных самолетов выпускалась без вооружения и под обозначением П-5 эксплуатировалась на линиях ГВФ. Обычно самолеты использовались для перевозки срочных грузов и почты. В конце 1931 г. Управление ГВФ начало комплектовать эскадрилью особого назначения для переброски матриц газеты «Правда» в крупные города Советского Союза. В эскадрилью подбирались лучшие пилоты, обладающие навыками полетов в сложных метеоусловиях и ночью, Для таких полетов Р-5, обладающий хорошей устойчивостью, подходил наилучшим образом, поэтому эскадрилья была в основном укомплектована этими машинами.

По разному проходили эти полеты. Вот как вспоминал об этих днях М.В.Водопьянов: «С матрицами я вылетал ночью, за дна часа до рассвета, с тем расчетом, чтобы ленинградские рабочие могли читать газету не только в тот же день, но даже в тот же час, как и московские. Из Москвы можно вылетать только на лыжах. Но в Ленинграде не было снега и посадка была возможна только на колесах. Тут пригодились добавочные баки. Я прилетал в Ленинград, не делая посадки, сбрасывал в условленном месте матрицы и возвращался в Москву. Весь полет в оба конца занимал семь часов».

Начиная с 1933 г.. Р-5 используются в геологоразведке, санитарной авиации, аэрофотосъемке. До 30 таких самолетов применялось в полярной авиации.

Начало использованию в «полярке» положила известная акция по спасению экипажа парохода «Челюскин». Именно пилоты Р-5 В.Молоков, Н.Каманин и М.Водопьянов вывезли большую часть «челюскинцев» – 83 человека. Причем Молоков пользовался вышеописанными транспортными контейнерами конструкции Гроховского и вывез больше всех – 39 человек.

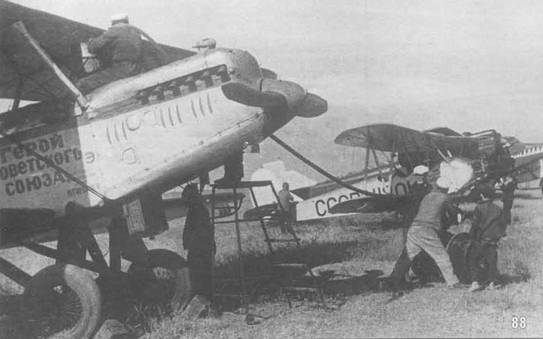

88. П-5 из состава агитационной авиаэскадрильи им. М.Горького с надписью «Герой Советского Союза…». На заднем плане У-2 и АНТ-9 «Крокодил».

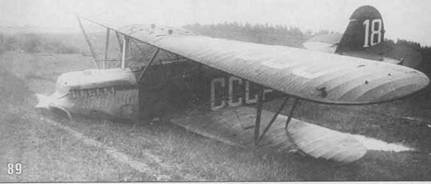

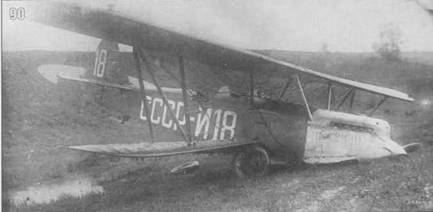

89,90. Авария СССР И-18, принадлежащего Глававиапрому.

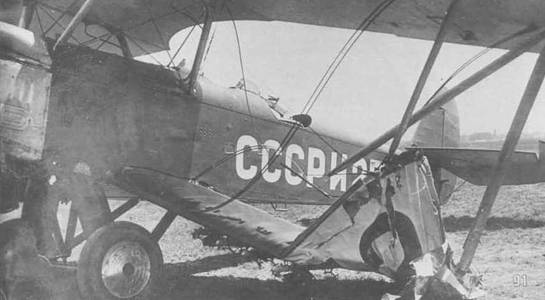

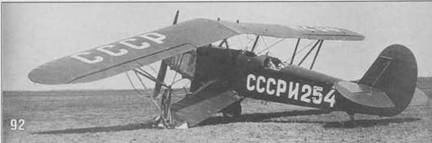

91,92. Самолет Р-5 сер. №6664, бортовой И-254. Принадлежал аэроклубу МАИ. 12-го июня 1941 года на аэродроме завода №84 при выруливании на взлет летчик А.И.Балакирев столкнулся с трактором.

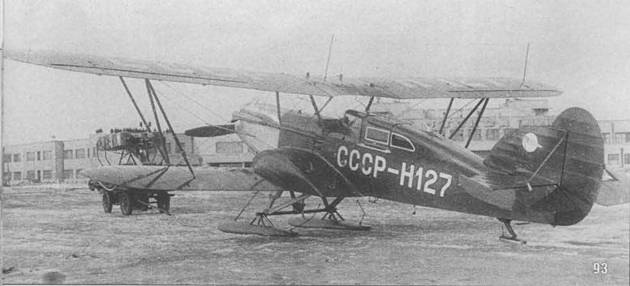

93. АРК-5 СССР-Н-127 перед стартом на Землю Франца-Иосифа. Москва, 1936 г. На заднем плане видна передвижная прожекторная установка для ночных полетов, еще далее здание Центрального аэровокзала.

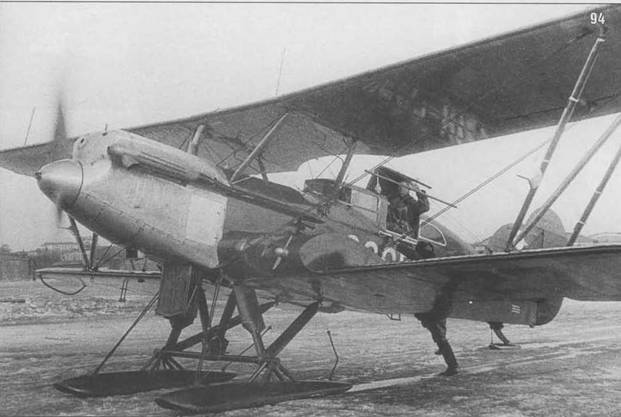

94. H-127 к старту готов. Хорошо видна труба подвода теплого воздуха от выхлопного коллектора.

Михаил Водопьянов при спасении экипажа парохода летал на Р-5, специально оборудованном для условий Севера. Первые доработки самолета были предприняты им еще в 1932 г. Начинали с подвода теплого воздуха от двигателя в пилотскую кабину. В 1933-34 гг. стали оборудовать самолеты закрытыми кабинами – «лимузинами». Два таких самолета под обозначением ЛП-5 подготовили в конце 1934 г. для сообщения с северными зимовками. ЛП-5 имели дополнительные топливные баки, грузовые контейнеры по бортам фюзеляжа и радиостанции. В начале 1935 г. на них был предпринят перелет из Москвы через Хабаровск, Анадырь к зимовке на мысе Шмидта. Стартовали I марта, на ЛП-5 СССР Н-68 Водопьянов, на ЛП-5 СССР Н-67 летчик Линдель. Воздушное путешествие, прерываемое ухудшениями погоды, продолжалось более месяца. 7 апреля 1935 г. самолеты благополучно достигли цели. В целом, переделанные Р-5 себя оправдали, впоследствии их передали для эксплуатации в местные воздушные линии в Хабаровске.

В соответствии с планом освоения северных территорий, Управление Главсевморпути подготовило на 1936 г. перелет из Москвы на Землю Франца-Иосифа. Рекордных целей при этом не ставилось. Основной задачей считалось изучение подступов к Северному полюсу, освоение маршрута полета, разведка ледовой обстановки в Карском и Баренцевом морях, накопление информации о климатических и погодных изменениях.

Вновь были подготовлены два Р-5. На этот раз их готовили особенно тщательно, а переделки и изменения стали более основательны. Новая модификация получила обозначение АРК-5 – тем самым подчеркивалось, что это арктический вариант.

Количество членов экипажа в АРК-5 увеличили до 3-х человек, кабина была добротно отделана и утеплена. Бортовые обтекаемые контейнеры еще более увеличились в размерах, в них помещались запасные воздушные винты, лыжи, складные нарты, палатка и надувная резиновая лодка. Все экспедиционное оборудование подбиралось из расчета, чтобы в случае вынужденной посадки на лед экипаж каждого самолета мог самостоятельно продвигаться на материк, имея при этом запас продовольствия на 45 суток для трех человек.

Самолеты получили регистрационные номера Главсевморпути СССР Н-127 и Н-128, внешне привлекали оригинальной окраской в яркие зеленый и красный цвета.

Ведущий самолет Н-127 был оборудован радиопеленгатором и радиокомпасом, радиостанцией МРК-0,04, снабженной жесткой ан тенной на верхнем крыле. Н-128 был оборудован проще и имел коротковолновую радиостанцию для связи с землей и Н-127. Командиром перелета был назначен М.В.Водопьянов, его бортмехаником Ф.И.Бассейн, радистом С.А.Иванов. Вторым самолетом Н-128 управлял В.М.Махоткин, его бортмехаником был В.Л.Ивашин, штурманом В.И.Аккуратов.

Перелет, начавшийся 28 марта 1936 г., прошел вполне благополучно, возможность полетов в высоких широтах была доказана. Эта экспедиция позволила более грамотно и осознанно подготовиться к следующим полетам и особенно к высадке десанта на Северный полюс в 1937 г.

21 мая в Москву вернулся один самолет – Н-127. Вторую машину подломали уже при возвращении домой в бухте Тихая. На момент поломки все были живы-здоровы, восстанавливать Н-128 не стали, аварийщиков позднее забрал ледокол.

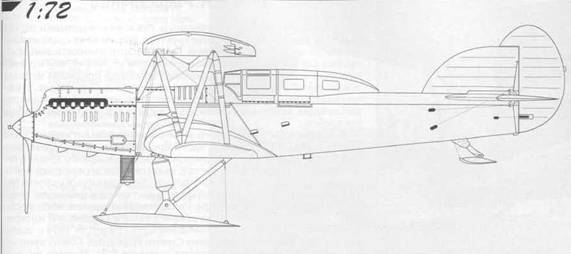

Северный вариант Р-5 лимузин

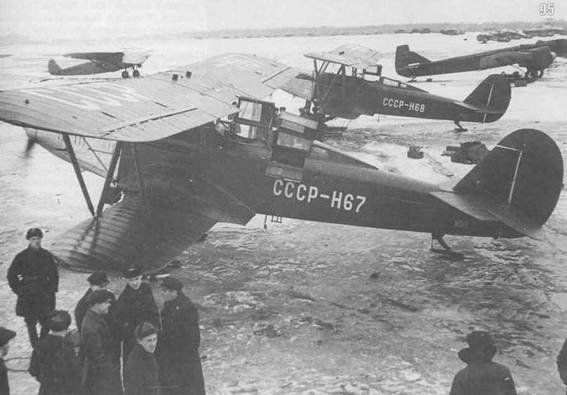

95. Самолеты СССР-Н-67 и Н-68 летчиков Водопьянова и Линделя. Москва, 1935 г. На заднем плане самолеты К-5 и Р-6.

96. Экспедиция 1936 г. на Землю Франца-Иосифа в полном сборе. Второй слева М.В.Водопьянов, в цивильной кепке В.Махоткин, крайний справа В.Аккуратов.

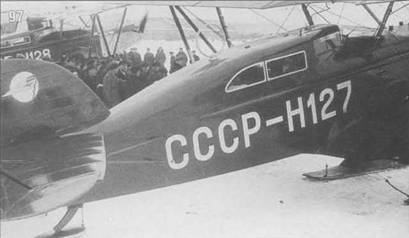

97. Н-127 крупным планом. На киле эмблема ГУСМП (Главное Управление Северного Морского Пути). Под фюзеляжем рамка радиокомпаса.

98. Опытный ПР-5 во время госиспытаний, зима 1934-35 гг.

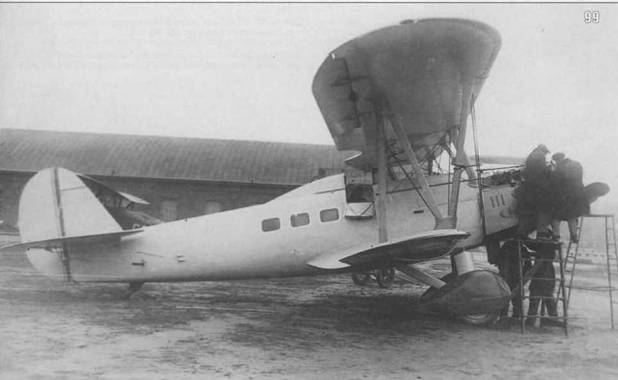

99. Опытный ПР-5. Лето 1934 г.
