Секретное СКБ при Московском заводе имени И. В. Сталина (ЗИС) было образовано 7 июля 1954 года в соответствии с известным ПСМ от 25 июня 1954 года. Первоначально в его компетенцию входили разработка, испытания и постановка на конвейер быстроходных средних артиллерийских тягачей для буксировки орудий во всех возможных дорожных, природных и климатических условиях. Вскоре эта задача была переформулирована и касалась срочного создания и подготовки серийного производства специальных сухопутных и плавающих четырехосных вездеходных автомобилей-шасси средней грузоподъемности для монтажа ракетных систем и средств их наземного обеспечения, способных противостоять потенциальному противнику в условиях появления новых видов военной авиации и вооружения.

Несмотря на большой опыт Грачева в области вездеходной автотехники, разработка столь необычных и первых в советской истории многоосных полноприводных машин фактически начиналась с чистого листа в обстановке постоянного давления свыше, поспешных метаний, практического изучения на местности основ теории проходимости и интуитивного процесса изготовления различных макетных прототипов, который имел более жесткое название – «метод тыка». В ходе постоянных испытаний опытных образцов на них исследовали факторы, влиявшие на проходимость, а также проверяли различные схемы, компоновки и конструкции шасси, трансмиссии и ходовой части. Воплощенные в прототипах и впоследствии на серийной военной технике, наиболее совершенные и передовые по тем временам решения стали основой так называемой грачевской школы создания колесных вездеходов. С другой стороны, некоторые слишком смелые идеи воплотить так и не удалось: над Грачевым постоянно довлели требования унификации своих уникальных творений с серийной продукцией, отсутствие мощных двигателей, основных агрегатов, качественных материалов и специальных шин. Вполне естественно, что эти важные обстоятельства не только приземляли полет фантазии, но и приводили к появлению советских ракетных шасси, которые в иных условиях могли бы обладать более высокой эффективностью и встать во главе всего мирового прогресса. Развернуть на Московском автозаводе выпуск своих же опытных машин вообще не представлялось возможным. Он был перегружен разработками и организацией массового производства гражданских автомобилей, поэтому серийное изготовление только двух не самых лучших и не самых любимых творений Грачева удалось организовать на новом Брянском автозаводе, филиале ЗИЛа.

ТЯГАЧИ И ШАССИ СЕМЕЙСТВА 134/135

Для своих первых экспериментальных четырехосных шасси ЗИС-Э134 и ЗИЛ-134 рамной конструкции со всеми односкатными колесами Грачев избрал схему с равномерно разнесенными по базе ведущими мостами. Почти на всех последующих четырехосных машинах, составивших многочисленную серию ЗИЛ-135, применялась традиционная для СКБ, но достаточно редкая в мировой практике компоновка с двумя сближенными средними неуправляемыми мостами и двумя крайними парам управляемых колес, отклонявшихся в разные стороны. За вынесенной вперед кабиной устанавливался широкий моторно-трансмиссионный отсек и за ним – открытая монтажная площадка для установки военных надстроек.

Главным сдерживавшим фактором их разработки и внедрения являлось отсутствие в стране достаточно мощного, простого, экономичного и легкого силового агрегата, за которым потянулась вся характерная цепочка механизмов привода ведущих колес с присущими им достоинствами и недостатками. В результате на большинстве четырехосных машин Грачева монтировали верхнеклапанный 8-цилиндровый V-образный бензиновый двигатель ЗИЛ-375Я (6962 см3, 180 л.с.) с экранированным электрооборудованием, в то время как за рубежом на тяжелых военных машинах уже давно стояли экономичные дизели, но их преимущества Грачев патриотично «не считал определяющими». Базовый бензомотор ЗИЛ-375 V8 устанавливался также на армейских грузовиках «Урал-375» и на некоторых автобусах, а отличия модели 375Я состояли в основном в подборе более мощных компонентов электрооборудования и нового предпускового подогревателя. Сравнительно малая мощность двигателя заставила устанавливать сразу два параллельных мотора, от которых крутящий момент подавался на собственные бортовые трансмиссии с многочисленными редукторами для индивидуального привода колес каждой стороны машины. Такая система передачи мощности существовала еще со времен Первой мировой войны и тогда была обусловлена отсутствием работоспособных шарниров равных угловых скоростей, а в конце 1920-х годов ее преобразовали в два параллельных ряда механических редукторов для передачи крутящих моментов на каждое колесо. В то время эта схема считалась вершиной конструктивного совершенства: она позволяла автомобилю передвигаться при выходе из строя одного из мостов или сразу 2 – 3 колес, то есть надежно обеспечивала ему живучесть, особо важную в боевых условиях. В послевоенные времена, когда за границей появились мощные дизели, надежные трансмиссии и системы подкачки, позволявшие машине перемещаться с пробитыми шинами, бортовая трансмиссия постепенно стала забываться, но в московском СКБ ее реанимировали, добавив к ней еще и второй силовой агрегат. Конечно, максимально дублированная двухмоторная и двухтрансмиссионная концепция существенно повышала живучесть автомобилей, не требовала применения дифференциалов и допускала движение на одном двигателе, но на деле оказалась слишком сложной и трудоемкой в эксплуатации и обслуживании. Впрочем, она получилась почти в два раза легче, чем более мощные, солидные и прочные классические трансмиссии автомобилей главного «конкурента» – Минского автозавода.

Второе вполне современное и здравое первоначальное решение Грачева о применении бесступенчатой гидромеханической трансмиссии с гидротрансформатором и планетарной коробкой передач позволяло автоматизировать управление автомобилем, создавать необходимое плавно изменявшееся тяговое усилие на колесах, исключало опасность остановки двигателя при больших перегрузках и не требовало высокой квалификации военных водителей. Однако эта не слишком надежная и еще более сложная, капризная и дорогая в производстве конструкция так и не прижилась, а на конечном этапе разработок машин 135-й серии уступила место «нормальной» механической коробке передач, которую монтировали затем почти на всех серийных машинах, выпускавшихся в Брянске.

Третье важное направление сложилось одновременно с вполне естественной ставкой на использование эластичных широкопрофильных шин с системой регулирования внутреннего давления и заключалось в отказе от какой-либо подвески вообще. При четырехосной схеме с шинами сверхнизкого давления любую независимую подвеску Грачев вообще считал ненужной, ибо она приводила «к излишней комфортабельности, неоправданной назначением автомобиля». Действительно, такое странное решение позволило упростить и облегчить машину, но в то же время привело к неприятному эффекту – галопированию. Так называли достаточно сильные продольные раскачивания корпуса автомобиля вокруг средних осей – монотонные резонансные колебания, появлявшиеся в разных скоростных режимах при движении по дорогам с твердым покрытием и чередующимися с определенным шагом неровностями высотой 25 – 100 мм. С тряской и подпрыгиваниями на дороге можно было бороться путем снижения скорости передвижения и давления в шинах, а солдатам-водителям предписывалось во избежание травм пристегиваться ремнями. Кстати, это были первые в СССР ремни безопасности обязательного применения. Конечно, советский солдат мог вынести любые невзгоды воинской службы, но когда на этих машинах потребовалось устанавливать ракетные комплексы со спецзарядами, раскачивания, тряска и удары от неровностей могли дорого стоить: ядерные боеголовки требовалось тщательно оберегать и обогревать, и долгой тряски они могли не выдержать. Так на крайних колесах ракетных шасси появились независимые торсионные подвески, но окончательно и бесповоротно с галопированием справиться так и не удалось.

Несмотря на недостатки, сухопутные четырехосные шасси серии ЗИЛ-135 брянской сборки применяли в Советской Армии и ВМФ СССР, но только лишь для монтажа пусковых установок ракетных комплексов «Луна-М» тактического звена, реактивных систем залпового огня «Ураган», береговых и разведывательных комплексов единичного изготовления. По сравнению с гусеничными они имели повышенную мобильность и увеличенный ресурс ходовой части, обладали более высокими скоростями и маневренностью, были экономичнее и дешевле в эксплуатации. Важным достижением на ракетных шасси считалось первое в отечественном военном автомобилестроении применение стеклопластика (полиэфирной смолы, армированной стекловолокном) для изготовления кабин, оперения, бензобаков, опытных корпусов амфибий и мелких деталей.

ЗИС-Э134

(1955 – 1956 гг.)

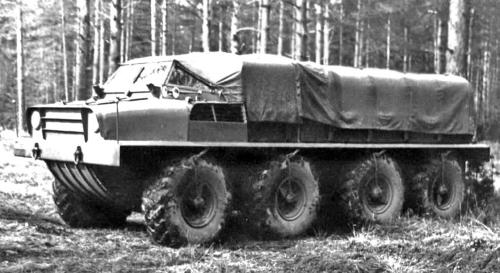

Первой работой московского СКБ стал экспериментальный макетный образец сухопутного 5-тонного капотного автомобиля-тягача ЗИС-Э134 Макет № 1 (8x8), сборка которого завершилась 17 августа 1955 года. Внешне он напоминал обычный армейский бортовой грузовик ЗИС-151, поставленный на четыре равномерно разнесенных ведущих моста с расстоянием между ними по 1500 мм. Главной целью его создания являлась первая проверка и практическое опробование основных концептуальных идей будущих вездеходных машин. На нем впервые удалось воплотить большинство передовых конструктивных решений, позволявших добиться резкого повышения проходимости, тягово-сцепных качеств и мобильности в труднопроходимых дорожных условиях. Их воплощениями стали мощный силовой агрегат, гидротрансформатор с расширенным диапазоном регулирования крутящего момента, все односкатные колеса с практически одинаковой колеей, шины большого сечения с системой регулирования внутреннего давления и гидроусилитель рулевого управления. Вместе с тем требования максимальной унификации с серийной продукцией привели к установке на первом варианте ЗИС-Э134 обычной механической коробки передач, неразрезных мостов на рессорной подвеске и других агрегатов и узлов от автомобилей ЗИС-150, ЗИС-151 и бронетранспортера БТР-152.

Бортовой вездеход ЗИС-Э134 (макет № 1) базировался на усиленной лонжеронной раме грузовика ЗИС-151, укороченной сзади на 600 мм, оснащался кабиной от ЗИС-150 и был оборудован верхнеклапанным 6-цилиндровым карбюраторным двигателем ЗИС-120ВК (5,55 л, 130 л.с.), отличавшимся от серийного мотора ЗИС-120 измененными блоком цилиндров и головкой блока, системой впуска и клапанным механизмом. Он работал в блоке с гидротрансформатором от опытного автобуса ЗИС-155А и снабжался вмонтированным в него сцеплением для блокировки и электропневматическим управлением. Механическая 5-ступенчатая коробка передач была заимствована у грузовика ЗИС-150, но имела измененные передаточные отношения. В трансмиссию входили также двухступенчатая раздаточная коробка, две специально разработанные коробки отбора мощности и ведущие мосты от БТР-152В, подвешенные на восьми продольных полуэллиптических рессорах с гидроамортизаторами от ЗИС-151. Два передних моста были управляемыми, два задних получили механическую блокировку дифференциалов. В рулевой механизм был введен гидроусилитель Львовского завода автопогрузчиков, в системе регулирования давления в восьмислойных шинах размером 14,00 – 18 с внешним подводом воздуха применяли детали от амфибии ЗИС-485. Металлическая грузовая платформа с тентом ранее была разработана для опытной машины ЗИС-121В, вместимость топливного бака составляла 500 л.

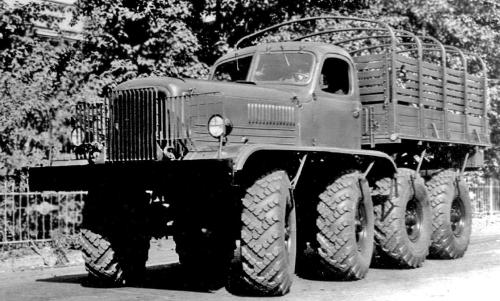

Первый четырехосный 5-тонный армейский грузовик ЗИС-Э134 Макет № 1 (8x8). 1955 год

Колесная база автомобиля представляла собой формулу 1500+1500+1500 мм, означавшую, что расстояние между центрами крайних мостов являлось суммой этих трех цифр, то есть 4500 мм. Колея передних колес составляла 1760 мм, задних – 1742 мм. Габаритные размеры – 6584x2284x2581 мм, высота по тенту – 2996 мм. Дорожный просвет под мостами – 368 мм, радиус поворота – 10,5 м. Снаряженная масса без топлива – 7,0 т, полная – 10 т. В процессе дальнейших испытаний, проходивших в Подмосковье и на полигоне 21 НИИИ до марта 1956 года, автомобиль развивал максимальную скорость 58 км/ч и расходовал в среднем 63,3 л бензина на 100 км. Он преодолевал рвы глубиной до 3 м, канавы шириной 2 м, овраги с крутизной склонов до 40º, болота и водные преграды глубиной 1,5 м и вертикальную стенку высотой до 1 м. По результатам испытаний были выработаны пути дальнейшего совершенствования конструкции машины, в том числе рекомендованы применение бесступенчатой автоматической трансмиссии и самоблокирующихся дифференциалов, а также полная ликвидация подвески.

В начале апреля 1956 года появился второй опытный низкопрофильный 3-местный плавающий автомобиль ЗИС-Э134 Макет № 2 с открытой кабиной и оригинальной формой передка, служивший для поиска оптимальной конструкции и параметров будущей армейской амфибии. С конструктивной точки зрения он был унифицирован с макетом № 1, но фактически являлся новой разработкой. Автомобиль снабжался 120-сильным мотором ЗИС-121А с алюминиевой головкой блока, самоблокирующимися дифференциалами с муфтами свободного хода, двумя гидроусилителями рулевого управления от автобуса ЗИС-127, лебедкой самовытаскивания, шестислойными шинами и металлическим водоизмещающим корпусом, частью которого являлись облицовка кабины и низкобортная грузовая платформа. Для движения на плаву служил водометный движитель от плавающего танка ПТ-76 с поворотной насадкой, выполнявшей роль водяного руля. Впервые на этой машине все колеса были лишены эластичной подвески. Амфибия имела измененную колесную базу (1400+1595+1395 мм), увеличенную колею (1990 – 2000 мм), дорожный просвет под мостами – 343 – 345 мм. Ее полная масса составила 7830 кг. Скорость на суше – до 58 км/ч, на плаву – 6 км/ч. Первые сравнительные испытания автомобиля начались в августе 1956 года, а затем его переделали в новый макет с раздвинутыми в разные стороны передними и задними мостами. Теперь этот вариант считается первым прототипом будущих машин серии 135 со сближенными средними и разнесенными крайними осями.

Второй экспериментальный плавающий прототип ЗИС-Э134 Макет № 2 без подвески. 1956 год

ЗИЛ-134

(1957 – 1959 гг.)

Непосредственным развитием первого макетного образца стал опытный бескапотный бортовой артиллерийский тягач ЗИЛ-134, выполненный в соответствии с требованиями Минобороны о создании колесных транспортных средств среднего класса для буксировки прицепных орудийных систем по всем видам дорог и на бездорожье, в связи с чем он неформально носил армейский индекс АТК-6. Первый образец был собран 22 января 1957 года, второй – 4 марта. Автомобиль был предназначен для работы на шоссе с прицепным составом полной массой до 15 т, на грунтовых дорогах – 7,2 т, на местности – 6,0 т или буксировки на аэродромах летательных апаратов со взлетной массой до 70 т. Его главными конструктивными особенностями являлись уникальный 12-цилиндровый бензиновый силовой агрегат, гидромеханическая трансмиссия собственной конструкции, сближенные ведущие мосты с укороченным до 1450 мм расстоянием между ними и одинаковой расширенной колеей (2150 мм), независимая подвеска всех колес и герметизированный корпус с гладким поддоном, позволявший форсировать на плаву небольшие водные преграды только за счет вращения всех колес. В металлическом кузове можно было доставлять до 4 т боеприпасов или восемь человек боевого расчета буксируемой артиллерийской системы.

Специально для тягача ЗИЛ-134 был создан карбюраторный 10,4-литровый двигатель ЗИЛ-Э134 V12 с расчетной мощностью 240 л.с., представлявший собой объединенные в едином блоке цилиндров два опытных мотора ЗИЛ-Э130 V6 для будущего грузовика ЗИЛ-130. На нем впервые нашли применение центробежный фильтр тонкой очистки масла, гидравлические толкатели клапанов, муфта для автоматического включения или отключения вентилятора системы охлаждения, бензоэлектрический предпусковой подогреватель, дополнительный инерционный стартер, радиатор с расширительным бачком и два глушителя. Второй важной новинкой стало применение автоматической трансмиссии, состоявшей из гидротрансформатора с возможностью работы в качестве гидромуфты и планетарной 3-ступенчатой коробки передач с автоматическим управлением. От нее крутящий момент подавался на две двухступенчатые раздаточные коробки, располагавшиеся между двумя передними и задними мостами. Сначала они снабжались механической блокировкой дифференциалов, затем в ходе испытаний их заменяли на несколько пробных видов самоблокирующихся дифференциалов. Впрочем, неразрезных мостов в этой машине вообще не было, а все колеса с одноступенчатыми редукторами имели индивидуальную независимую рычажно-торсионную подвеску с телескопическими гидроамортизаторами с ходом 220 мм. При работе со спецнадстройками предусматривалась блокировка подвески. Две пары передних управляемых колес оборудовали шариковыми шарнирами равных угловых скоростей «Рцеппа». На тягаче стояли герметизированные барабанные тормоза с пневмогидравлическим приводом, рулевой механизм с гидроусилителем, система регулирования давления воздуха с внутренним подводом через ступицу колеса и специальные шины 16,00 – 20 сверхнизкого давления. С 1958 года монтировалась барабанная лебедка центрального расположения с тяговым усилием 10 тс и задним выводом троса. Простая 3-местная цельнометаллическая кабина была оборудована жидкостным отопителем и смотровым люком в крыше. По сравнению с первыми макетами вместимость топливного бака не изменилась (500 л). Габаритные размеры – 7160x2700x2650 мм. Благодаря новой подвеске и шестеренчатым колесным редукторам дорожный просвет возрос до 470 мм, радиус поворота сократился до 10 м. Снаряженная масса тягача – 10,6 т, полная – 15,0 т.

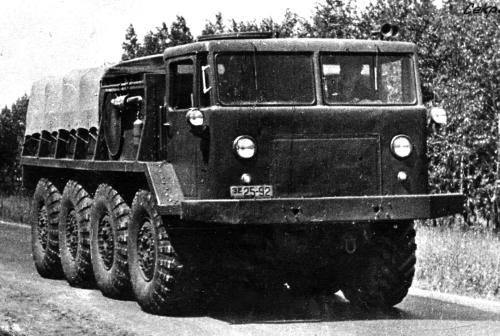

Бескапотный артиллерийский тягач ЗИЛ-134 (АТК-6) с 240-сильным мотором V12. 1957 год

Испытания ЗИЛ-134 продолжались до мая 1958 года, причем на полигоне в Бронницах они проходили одновременно с тягачами Минского автозавода, также оборудованными автоматическими трансмиссиями. Главными конструктивными недостатками московских машин являлись сырой двигатель, обычно работавший только на десяти цилиндрах и развивавший не более 200 л.с., малый КПД, сложность трансмиссии и недостаточная герметичность корпуса. Тем не менее их проходимость находилась на уровне гусеничных машин, но, несмотря на неоспоримые достоинства независимой подвески, от нее было решено полностью отказаться. В целом по результатам испытаний на шоссе, в условиях бездорожья и на полигоне одиночный тягач ЗИЛ-134 показал максимальную скорость 60 км/ч, с прицепом – 51 км/ч, на плаву – 1 – 2 км/ч. Он преодолевал рвы и траншеи шириной 1,5 м, подъем крутизной до 40º и боковой крен в 20º, снежную целину глубиной 1,2 м и 1,5-метровый брод (до момента всплытия). Расход топлива в разных режимах находился в пределах 93 – 162 л на 100 км. Для работы на крупных аэродромах в целях повышения тягово-сцепных качеств в его кузов загружали балласт массой до 7 т, при этом полная масса аэродромного варианта ЗИЛ-134А возрастала до 17,2 т. Он мог буксировать пассажирский самолет Ту-104 не только по сухой бетонке, но и на обледеневшей поверхности.

По результатам сравнительных испытаний военные отдали предпочтение более мощным и простым минским тягачами классической конструкции. С появлением в конце 1958 года четырехосной амфибии ЗИЛ-135 и после принятия решения об использовании ее под монтаж ракетных систем «Луна» в январе 1959-го работы по проекту ЗИЛ-134 и сборка третьего прототипа были остановлены.

ЗИЛ-135/135Б/135Б2

(1958 – 1962 гг.)

По результатам испытаний первых макетных машин Грачев пришел к выводу о необходимости срочной переориентации с традиционной схемы с равномерным расположением мостов на более эффективную и практичную, с его точки зрения, компоновку четырехосного автомобиля со сближенными средними и равноудаленными от них крайними ведущими мостами. При этом проблема с самоблокирующимися дифференциалами автоматически разрешалась путем перехода на двухмоторную схему с двумя параллельными бортовыми потоками мощности и индивидуальными приводами каждого колеса, где потребность в каких-либо дифференциалах вообще отпадала. Заодно Грачев лишил свои новые машины даже намека на подвеску, но сохранил приверженность автоматической трансмиссии. Со временем такая схема стала основой грачевской школы создания колесных вездеходов. А проблему нездоровой конкуренции с классическими сухопутными тягачами МАЗ Грачев решил еще более элегантным способом – он перешел на проектирование четырехосных амфибий. Первым воплощением всех этих идей стал плавающий автомобиль-транспортер ЗИЛ-135, возглавивший самую обширную 135-ю гамму четырехосных военных машин московского СКБ.

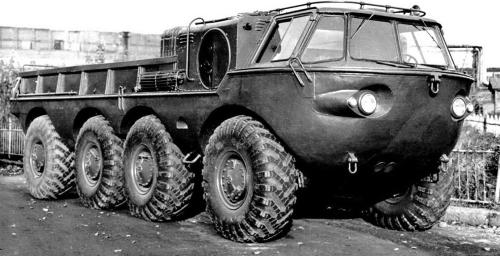

3 октября 1958 года первой в этой серии появилась многоцелевая 5-тонная амфибия ЗИЛ-135 (8x8) или транспортно-десантный плавающий автомобиль с колесной базой 5500 мм (2000+1500+2000 мм) и стальным обтекаемым корпусом, которому первоначально был присвоен индекс ЗИЛ-137. За закрытой 2-местной кабиной размещались два бензиновых двигателя ЗИЛ-120ВК мощностью по 130 л.с. В состав каждой бортовой трансмиссии входили комплексный гидротрансформатор от легкового автомобиля ЗИЛ-111 с автоматическим переходом в режим гидромуфты, двухступенчатый шестеренчатый демультипликатор, планетарная 3-ступенчатая коробка передач, одноступенчатая раздаточная, четыре конических бортовых передачи с карданными приводами и четыре колесных редуктора, размещавшихся в картерах на раме машины. Для синхронизации работы обеих трансмиссий имелся специальный клапан одновременного управления коробками передач. В рулевой механизм были встроены два гидроусилителя, поворачивавшие передние и задние пары колес в разные стороны на один и тот же угол, что обеспечивало их перекатывание по одной колее и сокращение потерь на прокладывание собственного пути на грунте. В набор стандартного оборудования входили централизованная система регулирования давления воздуха в шинах размером 16,00 – 20, два водометных движителя, четыре топливных бака по 150 л и экранированное 12-вольтное электрооборудование. Отсутствие подвески позволило сделать амфибию на 250 мм ниже тягача ЗИЛ-134, повысив ее устойчивость и маскировочные качества.

Плавающий автомобиль ЗИЛ-135 с двумя двигателями по 130 л.с. и сварным корпусом. 1958 год

Главной особенностью ЗИЛ-135 являлся округлый сварной цельнометаллический водоизмещающий корпус с гладким днищем, колесными нишами и выемками для фар, сваренный из профилированных продольных балок, поперечин, шпангоутов и обшитый снаружи стальными листами. В его носовой части помещалась закрытая 2-местная кабина с отопителем, люком в крыше и герметизированными лобовыми стеклами с обогревом, двумя угловыми и боковыми раздвижными окнами. В ее тыльной части находилась дверь для прохода в моторный отсек и на грузовую платформу с тентом, в которой имелась также собственная задняя двухстворчатая дверь. В кузове длиной 5,5 м размещались две или три продольные скамейки для доставки 20 – 30 человек десанта. В дополнительную комплектацию входили водооткачивающий насос, рация, прибор ночного видения, шанцевый инструмент.

Габаритные размеры автомобиля составили 8575x2705x2460 мм, колея всех мостов – 2150 мм, дорожный просвет – 500 мм. Радиус поворота – 11,5 м. Снаряженная масса – 9,5 т, полная – 15,0 т. Максимальная скорость по шоссе – 55 км/ч, на плаву – 10 км/ч. Контрольный расход топлива – 120 л на 100 км. На первых заводских испытаниях машина преодолевала рвы шириной 2,5 м, но на скоростях от 17 до 35 км/ч проявляла склонность к галопированию.

Оригинальная амфибия ЗИЛ-135, полностью разработанная и построенная в СССР, стала одним из высших, но секретных достижений отечественного автомобилестроения. Уже в ноябре 1958 года ее представили руководителям и членам Советского правительства – Н. С. Хрущеву, А. П. Кириленко, Л. И. Брежневу, Г. М. Маленкову и другим. Она действительно появилась вовремя. К тому моменту военные безуспешно пытались найти быстроходную и более простую замену гусеничным машинам для размещения самоходных пусковых установок (СПУ) тактического ракетного комплекса (ТРК) 2К6 «Луна». В первоначальном исполнении он базировался на шасси плавающего танка ПТ-76 и предназначался для запуска осколочно-фугасной ракеты ЗР-9 или модели ЗР-10 с ядерной боеголовкой. Перенос комплекса на колесную амфибию считался наиболее удачным и абсолютно естественным решением, так как позволял повысить мобильность и долговечность всей системы, сократить расходы на обслуживание, а более плавный колесный ход давал дополнительные гарантии при транспортировке капризной ядерной боевой части, но об устойчивости машины на плаву Грачев просто не подумал. В январе 1959 года на заводе было решено собрать еще три специально доработанных транспортера ЗИЛ-135 под монтаж ракетных систем. С марта в ОКБ завода «Баррикады» под руководством Г. И. Сергеева проводилась разработка новой СПУ 2П21 (Бр-226-II) с артиллерийской частью С-123А с наклонным стартом. В мае вся документация была готова и передана в опытное производство. В июне СПУ смонтировали на прибывшем туда своим ходом шасси ЗИЛ-135 с дополнительными задними домкратами и опорами под передними колесами. Стартовая масса пусковой установки достигала 9750 кг, максимально допустимая скорость на шоссе – 40 км/ч. До начала июля ее испытывали на суше и на плаву, но тут же выяснилось, что из-за повышенного центра тяжести машина стала крайне неустойчивой на воде и чуть не перевернулась. Затем на полигоне были проведены пробные стрельбы с СПУ 2П21, выявившие неудобное размещение кабины и моторного отсека, неприспособленных для данных целей, и деформацию металлической кабины от воздействия раскаленных газов и пламени при старте ракеты. В заключении по результатам испытаний предлагалось перекомпоновать машину и использовать более стойкий материал для кабины, а также указывалось, что «в связи с превышением расчетной грузоподъемности автомобиля за счет установки артиллерийской части водоходные качества полностью утрачены». В 1958 году шасси ЗИЛ-135 предполагалось использовать также под ТРК «Онега» с ракетой 3М1.

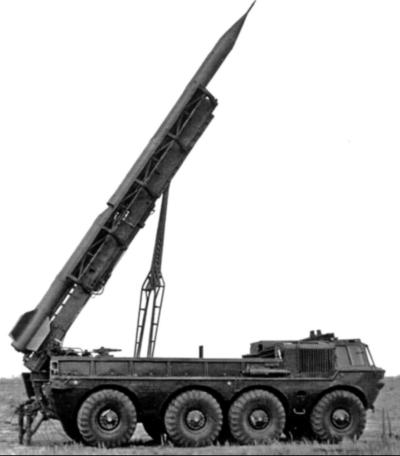

Пусковая установка 2П21 (Бр-226-II) ракетного комплекса 2К6 «Луна» на шасси ЗИЛ-135. 1959 год

С 29 октября по 10 декабря 1959 года были собраны три опытные амфибии ЗИЛ-135Б (по своей традиции Грачев индекс А опускал), специально рассчитанные на монтаж СПУ «Луна». В отличие от модели 135 на них монтировали два 110-сильных мотора ЗИЛ-123Ф, уже опробованных на бронетранспортерах и оснащенных усиленной системой охлаждения и предпусковыми подогревателями. Кроме того, база передней и задней пары колес возросла на 200 мм (до 2200 мм), что привело к повышению плавности хода и небольшому удлинению кузова, габаритной длины машины – до 9,0 м и радиуса поворота – до 12 м. Автомобили поступили в Бронницы на испытания, но к тому времени надобность в них уже отпала: непозволительная и крайне опасная неустойчивость ракетной системы на плаву предопределила их дальнейшую судьбу. Работы по амфибии были прекращены «как по устаревшему образцу» и затем переориентированы на аналогичные специально доработанные для ракетных нужд сухопутные шасси ЗИЛ-135Е и 135Л. В ходе этих работ появились новые стеклопластиковые кабины, поэтому было решено при участии специалистов МВТУ имени Н. Э. Баумана в опытном порядке использовать пластик и для создания водоизмещающих корпусов плавающих машин. Единственная «пластмассовая» амфибия ЗИЛ-135Б2 была собрана в июле 1962 года на одном из прежних шасси ЗИЛ-135Б. Она носила второй неофициальный индекс ЗИЛ-135БП и снабжалась упрощенным более обтекаемым корпусом с улучшенными гидродинамическими свойствами. Ее успешные испытания подтвердили возможность создания столь крупных пластиковых корпусов, но к тому времени подобные военные амфибии тоже оказались невостребованными: их уже заменяли специальные плавающие машины со стальными корпусными шасси.

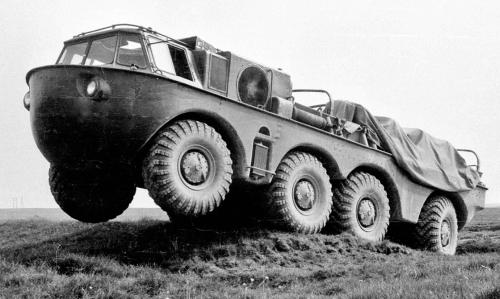

Удлиненная амфибия ЗИЛ-135Б с двумя бензиновыми агрегатами по 110 л.с. 1959 год

ЗИЛ-135Е

(1960 – 1962 гг.)

Следующий малоизвестный 8-тонный автомобиль-шасси ЗИЛ-135Е являлся первой переходной моделью от амфибии ЗИЛ-135 к обширной сухопутной серии 135 с принципиально новой компоновкой. Он был выполнен по требованиям Главного артиллерийского управления (ГАУ) Министерства обороны СССР и вобрал в себя большинство идей и конструктивных решений своих предшественников, став родоначальником всех последующих типов машин. Два опытных образца ЗИЛ-135Е были собраны 4 и 21 апреля 1960 года и 23 июня одновременно с машиной ЗИЛ-135К представлены председателю Совета Министров СССР Н. С. Хрущеву. По механическим узлам они имели максимальную унификацию с плавающими машинами ЗИЛ-135, но вместо бортового кузова на них осталась только открытая рама, а расстояние между средними и крайними осями возросло до 2400 мм. Новые шасси также оборудовали двумя силовыми агрегатами и автоматической бортовой трансмиссией, а главными новинками стали бензиновый двигатель ЗИЛ-375Я и бескаркасная стеклопластиковая кабина, а также базировавшаяся на них первая сухопутная колесная ракетная система «Луна».

Проектирование автомобиля ЗИЛ-135Е проводилось в СКБ с июля 1959 года, когда плавающее шасси ЗИЛ-135 с пусковой установкой потерпело полный провал. Сухопутный ЗИЛ-135E получил усиленную сварную раму с двумя стальными лонжеронами швеллерного профиля, четырьмя поперечинами, диагональными двутавровыми раскосами и ребрами жесткости. При отсутствии какого-либо корпуса, водометов и увеличении колесной базы машина имела открытую по всей длине раму с монтажной высотой около 1 м для установки специзделий, а упразднение подвески способствовало повышению боковой устойчивости. На этом автомобиле впервые начали устанавливать смещенную вперед 3-местную стеклопластиковую кабину характерной и хорошо известной обтекаемой формы без металлического каркаса, склеенную эпоксидной смолой из 11 пластиковых панелей и имевшую внутри ряд стальных крепежных деталей. Необходимую жесткость и повышенные звуко– и термоизоляционные качества обеспечивали пенополиуретановые уплотнители в полостях между панелями. На ее передней внешней стенке имелись три неглубокие выштамповки для размещения световых приборов и имитации решетки радиатора, под ними располагался полукруглый бампер, а для предохранения окон на коротком полукапоте и на крыше крепили специальные щиты. Из пластика собирали также вмонтированные в заднюю часть кабины два топливных бака вместимостью по 340 л, облицовку моторного отсека с боковыми вентиляционными окнами и надколесные крылья. Главным достоинством стеклопластика была стойкость к воздействию пламени, высоких температур и давления выхлопных газов, возникавших при запуске ракеты: он не деформировался, а просто прогибался и затем возвращался в первоначальную форму. Кроме того, пластиковые детали не боялись коррозии и облегчали ремонт. Для дополнительной защиты экипажа все окна снабжались съемными наружными броневыми экранами. В целом все вместе синтетические элементы обеспечивали некоторое сокращение массы автомобиля, однако стеклопластиковая кабина все-таки весила на 90 кг больше, чем цельнометаллическая 4-местная от уже выпускавшегося тягача МАЗ-537.
