Брянский автозавод был основан 4 июня 1958 года на базе тракторного производства Бежицкого сталелитейного завода (БСЗ). Первоначально он являлся филиалом московского предприятия ЗИЛ по производству ведущих мостов, раздаточных коробок, лебедок, балансирных подвесок и запасных частей к серийным грузовикам ЗИЛ-131, но уже со следующего года фактически превратился в его отделение по выпуску специальной военной автомобильной техники. Первой продукцией БАЗа были бронетранспортеры БТР-152В1 и амфибии ЗИЛ-485А, ранее собиравшиеся в Москве. Толчком к дальнейшему развитию армейской автотехники послужило создание в Брянске в 1960 году собственного специального закрытого КБ, а затем и самостоятельного спецпроизводства. Летом 1961 года там был построен первый собственный автомобиль БАЗ-930 с четырьмя ведущими мостами, но надежд он не оправдал, и впоследствии в Брянск из Москвы было переведено производство четырехосных ракетных шасси серии ЗИЛ-135, впоследствии ставших его основой продукцией. В середине 1960-х СКБ БАЗ приступило к самостоятельному проектированию второго принципиально нового ряда трехосных полноприводных плавающих корпусных шасси. В их конструкции также нашли отражение традиционные для тех пор компоновки и конструктивные решения, разработанные в СКБ ЗИЛ. В первую очередь к ним относилась схема с тремя равномерно разнесенными ведущими мостами, крайними управляемыми парами колес и бортовой трансмиссией, обеспечивавшая машинам живучесть при выходе из строя одного из мостов или одного-двух колес. На таких шасси в Брянске была создана первая «легкая» военная гамма – пусковые установки зенитно-ракетного комплекса «Оса» и тактической ракетной системы «Точка», а также самоходные средства их обеспечения. Они базировались на трехосных шасси заднемоторной серии БАЗ-5937/5939 и среднемоторной 5921/5922 соответственно. В конце 1970-х появилась самая оригинальная трехосная машина БАЗ-5947 с одним задним и двумя сближенными передним мостами, но ее основой являлось уже новое четырехосное семейство «Основа».

БАЗ-5937/5939

(1969 – 1990 гг.)

Исходной точкой истории первого трехосного семейства специальных автомобилей-шасси БАЗ считается ПСМ от 27 октября 1960 года о создании автономного мобильного всепогодного зенитного ракетного комплекса (ЗРК) с шифром «Эллипс», который в конце того же года был заменен на более известный код «Оса». Он должен был служить для обнаружения воздушных объектов в движении и поражения с коротких остановок целей, летящих на высотах до 5 км со скоростью 420 м/с и на дальностях от 1,5 до 10 км. Для повышения оперативности и мобильности все его элементы планировалось устанавливать на самоходных плавающих шасси, способных преодолевать труднопроходимую местность и небольшие водные преграды. Кроме того, их предполагалось приспособить к ведению боевых действий во всех климатических зонах и на высотах до 3500 м над уровнем моря. Техническое задание на основные элементы и параметры нового ЗРК было разработано в 1961 году, и в дальнейшем сразу на нескольких советских предприятиях начались длительные поисковые разработки самых оптимальных конструкций будущей ракетной системы и наиболее приемлемой для нее плавающей базы, занявшие еще несколько лет.

После неудач с практическим применением под комплекс «Оса» полноприводных трех– и четырехосных бронемашин Московского, Горьковского, Кутаисского и Мытищинского заводов в 1966 году президиум Совета Министров СССР по военно-промышленным вопросам принял решение о передаче полномочий на разработку облегченного плавающего шасси Брянскому автозаводу. В том же году отдел главного конструктора БАЗа приступил к проектированию трехосных заднемоторных корпусных амфибий, приспособленных к несению боевого дежурства практически в любых условиях, к доставке по железной дороге и транспортировке самолетами Ил-76 и Ан-22. В их состав входили специализированные заднемоторные шасси с механической трансмиссией и бортовой схемой раздачи мощности по образцу четырехосных машин ЗИЛ-135ЛМ, узкой одноместной кабиной и небронированными несущими корпусами различной планировки и комплектации: БАЗ-937 для пусковой установки, БАЗ-938 для размещения средств технического обслуживания и БАЗ-939 для транспортно-заряжающей машины (ТЗМ). В процессе разработки и заводских испытаний их индексы дополнили цифрой 5, и впоследствии на серийной продукции они имели вид 5937, 5938 и 5939. В разные временные периоды работы над ними последовательно проводили в СКБ под руководством главных конструкторов Р. А. Розова, с 1967 года – Д. В. Петровского и с 1968 года – И. Л. Юрина. Ведущими конструкторами по трем типам шасси являлись соответственно В. В. Лазарев, И. В. Гринченко и В. Т. Авершин.

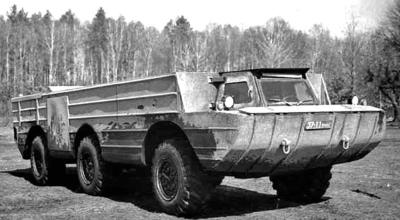

Прототип плавающего шасси БАЗ-937 (6x6) для зенитного комплекса 9К33 «Оса». 1969 год

Главной конструктивной особенностью и наиболее трудоемкими элементами всех шасси, существенно затянувшими процесс их внедрения, являлись первые в СССР несущие стальные герметизированные водоизмещающие корпуса коробчатого сечения полузакрытого типа с гладким днищем, давшие свое название всей системе корпусных автомобилей. Внутри них имелись три отсека – переднее отделение управления без дверей с входным люком в крыше, средний боевой отсек и задний моторный. В конструкцию корпусов входило более 1000 стальных элементов, вручную соединенных между собой сваркой и уплотненных губчатой резиной, оклеенной водонепроницаемой тканью. Наружная обшивка выполнялась из гофрированного металла толщиной 2 мм, изнутри отсеки облицовывали панелями толщиной 1 – 4 мм. Легкая крыша задних отсеков была съемной и крепилась к боковинам защелками. Для дополнительного повышения прочности корпусы оборудовали встроенной лонжеронной рамой из стальных Z-образных профилей, усилителями толщиной 3 – 4 мм и ребрами жесткости. Готовые изделия проходили предварительную проверку на герметичность путем пролива сварных швов керосином, а затем их заполняли водой и выдерживали в специальной ванне. В отличие от традиционных рамных конструкций, они обладали повышенной прочностью и меньшей собственной массой, обеспечивали плавное протекание водяных потоков со всех сторон корпуса и соответственно приводили к сокращению потерь на преодоление сопротивления водной массы и повышению скорости передвижения на плаву.

В серию 5937/5939 входили почти полностью унифицированные между собой шасси полной массой до 19 т, выполненные по бортовой схеме с разным расстоянием между первой и второй парами односкатных колес (2800+2600 мм). Машины снабжались четырехтактным дизельным двигателем 5Д20Б-300 V6 (15,9 л, 300 л.с.) танкового типа заднего расположения с непосредственным впрыском, который выпускал Барнаульский завод транспортного машиностроения «Барнаултрансмаш» (п/я А-7494). Он являлся модификацией мотора УТД-20 для первых гусеничных боевых машин пехоты (БМП) и снабжался жидкостным охлаждением, предпусковым подогревателем, установленным над мотором радиатором и дублированной системой запуска – от обычного электростартера и пневматической от газового баллона высокого давления (135 – 150 кгс/см2). Коробка передач была механической 5-ступенчатой и работала с двухступенчатой раздаточной коробкой, оборудованной встроенным симметричным межбортовым блокируемым дифференциалом. От нее крутящий момент передавался 16 карданными валами на одноступенчатые бортовые и колесные редукторы каждого борта. В трансмиссию входили также сухое двухдисковое сцепление и коробка отбора мощности на электрогенератор, компрессор и гидронасос. Индивидуальная независимая рычажно-торсионная подвеска каждого колеса обеспечивала достаточную проходимость, плавность хода и увеличение скорости движения на местности. Все шесть колес комплектовали широкопрофильными камерными шинами ИД-Б284 размером 1200x500-508 и системой регулирования внутреннего давления (в пределах 1,0 – 4,0 кгс/см2). Все герметизированные колесные барабанные тормоза имели пневмогидравлический привод с двумя ресиверами, рулевой механизм червячного типа был оборудован двумя поршневыми гидроусилителями двойного действия (для передних и задних колес), электрооборудование – однопроводное напряжением 24 В. Передвижение на плаву обеспечивалось двумя одноступенчатыми водометными движителями пропеллерного типа и за счет вращения всех колес, а управление машиной – отклонением заслонок водометов, встроенных в боковые водоводные каналы. Топливный бак вместимостью 320 л помещался по левому борту перед задним колесом. Все шасси оснащали автономной системой электропитания, двумя водоотливными насосами с электроприводом, фильтровентиляционной установкой, отопительно-вентиляционной ОВ-65Г, танковым переговорным устройством Р-124, ультракоротковолновой радиостанцией Р-123 и передними откидными волноотражающими щитами. В их комплект входили также автоматическая система пожаротушения «Роса», средства радиационной разведки и спецобработки, навигации и топопривязки, приборы ночного видения и наблюдения при движении на плаву.

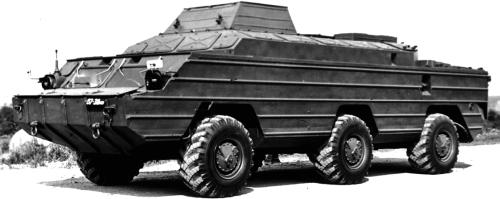

Серийное 300-сильное шасси БАЗ-5937 для монтажа пусковых установок 9А33 комплексов «Оса»

Первые партии шасси оборудовали чуть укороченными корпусами с как бы обрезанной передней частью и плоской лобовой панелью, при этом световые приборы размещались в ограждениях по бокам отсека управления без боковых окон. В процессе серийного производства практически единственной внешней модификацией машин являлась удлиненная передняя остроносая часть корпуса со встроенными в нее светомаскировочными фарами и дополнительные угловые треугольные окна кабины, повышавшие обзорность с места водителя и безопасность перемещения в колоннах. Все варианты имели единый размер колеи (2275 мм), дорожный просвет – 430 мм и радиус поворота – 12 м. На суше они развивали максимальную скорость 70 км/ч, на воде – 8,0 км/ч, преодолевали 2-метровые рвы, 30-градусный подъем и косогор в 20º. На плаву максимальный крен составлял 15º. Контрольный расход топлива – 40 – 42 л на 100 км.

Прототипы всех трех типов шасси были построены в 1969 – 1970 годах, в декабре 1970 года первая предсерийная машина БАЗ-5937 сошла с временных площадок строившегося корпуса № 5. Серийное производство началось в 1972 году в новых корпусах № 5 и № 9, оборудованных специальными штампами для изготовления крупных корпусных деталей. Готовые шасси проходили испытания на герметичность в дождевой камере или в местных водоемах. При постоянной модернизации установленного на них зенитного комплекса 9К33 «Оса» и вспомогательных машин их основные характеристики и параметры за это время практически не изменились. К хроническим и не устраненным недостаткам всех машин относились повышенный износ шин управляемых колес и малая экономичность двигателя: эксплуатационный расход топлива достигал 170 л на 100 км.

Варианты и оборудование на шасси БАЗ-5937, 5938 и 5939

Все три типа автомобилей-шасси являлись мобильной базой всех вариантов самоходного ЗРК 9К33 «Оса» малой дальности и двух систем обеспечения его боевых действий и обслуживания. Комплекс позволял поражать низколетящие цели, передвигавшиеся со скоростями до 500 м/с, на высотах от 25 м до 5 км и дальностях до 10 км. В его состав входили боевые машины серии 9А33 – самоходные пусковые установки (СПУ) с системами для запуска четырех или шести управляемых ракет 9М33 и средствами разведки и наведения, ТЗМ 9Т217 для перевозки боеприпасов, перезарядки и аварийной дозаправки боевой техники и полевые средства технической помощи и обслуживания. Для каждого вида машин служило свое собственное шасси, а их взаимные отличия состояли в конфигурации и вместимости корпусов, в весовых и габаритных параметрах, внутренней планировке, наборах дополнительного оснащения и комплектации. Все они обеспечивали передвижение ракетного комплекса в дневное время по шоссе с максимальной скоростью 60 км/ч и по грунтовым дорогам – 30 км/ч, ночью – от 10 до 25 км/ч, на плаву – 8 км/ч. Общей сборкой ЗРК «Оса» занимался Ижевский электромеханический завод (ИЭМЗ). Основная доля производства приходилась на шасси 5937 и 5939 для СПУ и ТЗМ, а шасси 5938 для машин техпомощи выпускали в существенно меньших объемах.

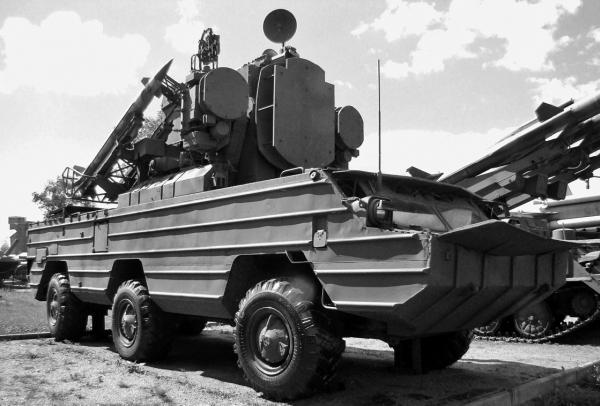

Пусковая установка 9А33Б «Оса» с четырьмя ракетами на шасси БАЗ-5937 первого выпуска. 1971 год

БАЗ-5937 – базовое 7,5-тонное шасси для монтажа оснащения всех типов СПУ (боевых машин) серии 9А33 комплекса 9К33 «Оса». Было укомплектовано 5-местной кабиной управления и дополнительной автономной системой электроснабжения с приводом от маломерного 40-сильного газотурбинного агрегата с центробежным компрессором производства Калужского опытного моторного завода (КОМЗ). В разных комплектациях шасси имело снаряженную массу 10,7 – 11,4 т. Его габаритные размеры без спецоборудования составляли – 9165x2782x1948 мм, запас хода – 738 км.

В 1969 – 1970 годах опытные образцы БАЗ-5937 стали базой первой СПУ 9А33 «Оса» и ее первой модификации 9А33А. После их испытаний 4 октября 1971 года ЗРК 9К33 «Оса» был принят на вооружение. В него входила вновь модернизированная система 9А33Б. В отличие от первых образцов с раздельными пусковым устройством и антенным постом на ней был смонтирован единый антенно-пусковой комплекс с двумя парами открыто расположенных ракет 9М33 со стартовой массой 128 кг и длиной 3158 мм, которые могли поражать цели на высотах от 200 м до 5 км и на дальности до 9 км. Вторым активным элементом являлась радиолокационная станция сантиметрового диапазона со стабилизированной в горизонтальной плоскости антенной поиска и сопровождения целей с круговым обзором, вращавшейся со скоростью 33 оборота в минуту. Во время движения она позволяла производить обнаружение воздушных целей на высотах от 50 м до 5 км и на дальности до 27 км. В комплект боевой машины входила также аппаратура разведки, наведения и связи. Боевая масса СПУ составляла 18 680 кг.

Зимой 1973 года с целью увеличения зоны поражения начались испытания модернизированного ЗРК 9К33М «Оса-А» с пусковой установкой 9А33БМ с прежним антенно-пусковым устройством и четырьмя ракетами, и параллельно с ним на испытания поступил опытный комплекс «Оса-К» с шестью ракетами, размещенными в двух боковых транспортно-пусковых контейнерах. По результатам испытаний в октябре того же 1973 года было принято решение о переоборудовании ЗРК «Оса-А» шестью ракетными пусковыми устройствами от комплекса «Оса-К». Так появился новый ЗРК 9К33М2 «Оса-АК», оснащенный боевыми машинами 9А33БМ2 с контейнерами на шесть ракет 9М33М2 и дальностью стрельбы до 10 км, новым оборудованием наведения, улучшенной помехозащищенностью и уменьшенной массой аппаратуры. Их испытания проводились с сентября 1974-го до февраля 1975 года, после чего комплекс «Оса-АК» приняли на вооружение. В связи с тем, что он не мог эффективно вести борьбу с боевыми вертолетами, в 1975 году началась работа по его очередной модернизации. В 1977 году обновленный ЗРК, способный поражать цели на высоте до 25 м, прошел первые испытания, а его доработанный вариант в сентябре – декабре 1979-го успешно преодолел цикл государственных испытаний. В 1980 году он был принят на вооружение как ЗРК 9К33М3 «Оса-АКМ» с СПУ 9А33БМ3 и шестью ракетами 9М33М3, приспособленными для стрельбы по низколетящим целям.

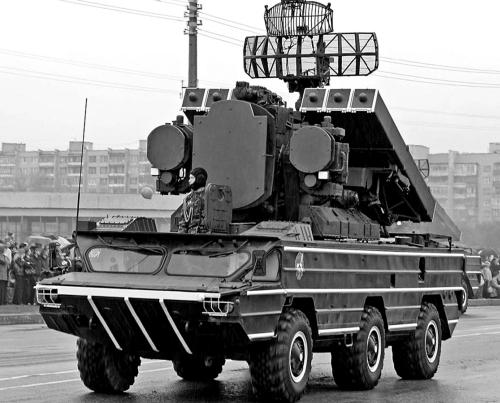

Серийная пусковая установка 9А33БМ3 «Оса-АКМ» с шестью ракетами на шасси БАЗ-5937. 1980 год

БАЗ-5939 – шасси грузоподъемностью 5,4 т для размещения оборудования ТЗМ с экипажем из трех человек, приспособленное для работы со всеми вариантами комплексов 9К33 «Оса». От других шасси внешне отличалось перекомпонованным открытым корпусом со сдвижной тентованной крышкой над грузовым отсеком. В отличие от базового варианта 5937 снабжалось дополнительным редуктором привода генератора, третьим ресивером в тормозной системе и резервной системой отбора мощности для привода гидронасоса, подававшего масло под давлением на трехсекционный телескопический перегрузочный гидрокран центрального расположения, а также двумя запасными топливными баками с малогабаритным заправочным агрегатом МЗА-3. Снаряженная масса ТЗМ – 10,6 т, полная – 16,3 т, длина – 9040 мм, высота – 1930 мм, запас хода – 738 км.

Первым на этом шасси в 1971 году появился опытный образец ТЗМ 9Т217 с восемью ракетами для пусковой системы 9А33Б комплекса 9К33 «Оса» с четырьмя открыто расположенными ложементами. В 1972 году был разработан вариант 9Т217Б для опытного ЗРК «Оса-К», приспособленный для работы с двумя контейнерами с тремя ракетами в каждом. В 1975 году на вооружение приняли ТЗМ 9Т217БМ комплекса «Оса-АК» с шестью ракетами в двух контейнерах, с 1980 года ее сменила модернизированная ТЗМ 9Т217БМ2 ЗРК «Оса-АКМ».

БАЗ-5938 – шасси грузоподъемностью 6,6 т для машины технической помощи 9В210 с двумя обитаемыми отделениями для экипажа из трех человек. Она служила для проведения в полевых условиях технического обслуживания и мелкого ремонта пусковых установок и всех систем комплексов 9К33 «Оса». От других шасси эта машина внешне отличалась повышенным расположением верхней части полностью закрытого корпуса с несколькими люками и более вместительным внутренним рабочим отсеком, в котором помещалась автономная газотурбинная установка для привода активных исполнительных агрегатов, специального оборудования и инструмента. В модернизированных ЗРК «Оса» машины техпомощи носили обозначения 9В210М, М1, М2 и М3 и несущественно различались комплектацией. Они имели снаряженную массу 10,2 т и полную – 17,1 т. В отличие от базового варианта 5937 их габаритная длина составила 9090 мм, высота по корпусу – 2840 мм, запас хода – 775 км.

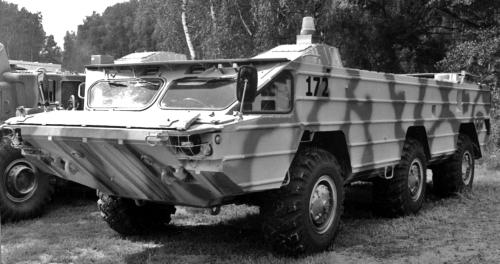

Транспортно-заряжающая машина 9Т217БМ2 комплекса «Оса-АКМ» на шасси БАЗ-5939. 1986 год

Машина технической помощи 9В210 на шасси БАЗ-5938 первой серии. 1972 год

Серийный выпуск комплекса «Оса» был остановлен в 1990 году, когда приток военных заказов иссяк. К тому времени он уже являлся основным колесным зенитно-ракетным средством ПВО Советской Армии и поставлялся в 25 стран мира как под наименованием «Оса», так и под экспортным обозначением «Ромб». В конце 1990-х и в начале 2000-х годов на БАЗе был произведен восстановительный и капитальный ремонт нескольких десятков шасси двух первых типов для Российской Армии и зарубежных заказчиков. В настоящее время ОАО Ижевский электромеханический завод «Купол» на базе своей последней серийной модели 9К33М3 «Оса-АКМ» предлагает модернизированный ЗРК 9К33М3-1 с ракетами 9М33М3, в состав которого входят обновленная пусковая установка 9А33БМ3-1 на доработанном шасси БАЗ-5937, а также прежние ТЗМ 9Т217БМ2 и машина техобслуживания 9В210М3.

БАЗ-5921/5922

(1971 – 1990 гг.)

В конструктивном отношении новые плавающие трехосные шасси БАЗ-5921 и БАЗ-5922 являлись прямым развитием машин первой гаммы 5937/5939, а базировавшийся на них ракетный комплекс «Точка» можно было бы считать экстраполированием прежней системы «Оса», доведенной до тактического уровня применения. Все шасси также предназначались для передвижения по всем видам дорог, на местности и на внутренних акваториях, во всех климатических зонах с повышенной влажностью и запыленностью окружающего воздуха, а также были приспособлены к доставке железнодорожным и авиационным транспортом. Появление же нового комплекса «Точка» было связано с исчерпанием возможностей серийной тактической системы «Луна-М» с неуправляемым ракетами, что в конце 1960-х годов привело к принятию решения о необходимости насыщения Советской Армии новыми комплексами с управляемой траекторией полета ракет.

Началу разработки тактического ракетного комплекса (ТРК) 9К79 «Точка» положило ПСМ от 4 марта 1968 года о создании мобильного «дивизионного ракетного комплекса высокой точности стрельбы», предназначенного для поражения малоразмерных (точечных) целей и также базировавшегося на плавающих автомобилях-шасси высокой проходимости. В его состав входили две основные колесные системы – пусковая установка 9П129 и ТЗМ 9Т218, работавшие с управляемыми ракетами серии 9М79 длиной 6,4 м, стартовой массой 2010 кг, различными видами боеголовок и дальностью полета 25 – 70 км. В 1973 – 1974 годах комплекс прошел государственные испытания и в 1976 году был принят на вооружение. По результатам его эксплуатации и боевого применения с 1989 года выпускался усовершенствованный ТРК 9К79-1 «Точка-У» повышенной точности с увеличенной до 120 км дальностью стрельбы и сокращенным временем подготовки к пуску ракет, в который вошли модернизированные СПУ 9П129М-1 и ТЗМ 9Т218-1. Оба комплекса поступали на вооружение ракетных дивизионов мотострелковых и танковых дивизий Советской Армии, а также в страны Варшавского договора и ряд государств Азии и Африки, участвовали в боевых действиях на Ближнем Востоке, в Анголе и Чечне.

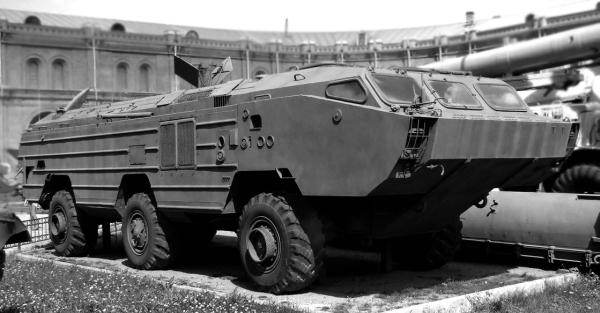

Специальное плавающее шасси БАЗ-5921 для ракетного комплекса 9К79 «Точка». 1976 год

Параллельно с созданием боевой части ТРК «Точка» в СКБ Брянского автозавода под руководством главного конструктора И. Л. Юрина проводилось проектирование плавающих корпусных шасси 5921 с 4-местной кабиной для пусковой установки и 5922 для ТЗМ с 2-местным отсеком управления. Ведущими конструкторами являлись соответственно А. И. Кирюшкин и И. В. Гринченко. Вполне естественно, что их конструктивной основой являлись выпускавшиеся в то же время уже опробованные и испытанные заднемоторные машины 5937/5939 ЗРК «Оса», а перестановка силового агрегат в среднюю часть шасси фактически не привела к существенным изменениям в конструкции их агрегатов и основных параметров. На максимально унифицированных шасси 5921/5922 устанавливали прежние бортовые трансмиссии, подвеску, пневмогидравлическую тормозную систему, рулевое управление, систему регулирования давления воздуха в шинах, водометные движители, электрооборудование и набор дополнительного оснащения. В принципе на них использовался тот же 300-сильный дизельный двигатель с дублированной системой запуска, но он имел маркировку 5Д20К-300 и отличался более мощной системой охлаждения с двумя радиаторами и предпусковым подогревателем повышенной мощности. В трансмиссии насчитывалось 18 карданных валов: два дополнительных вала служили для вращения электрогенератора привода спецоборудования. Новыми считались усиленные шины И-247Б прежнего размера 1200x500-508. Единственной реальной новинкой стал более крупный и высокий сварной герметичный корпус увеличенной вместимости с новой планировкой, центральным расположением моторного отсека и двумя рабочими помещениями – переднее отделение управления с двумя входными люками в крыше и кормовое для размещения специального оборудования. Глубокая наследственность при разработке машин 5921/5922 отразилась также и в идентичности большинства основных параметров обоих поколений: прежние колесная база (2800+2600 мм), колея, скорости передвижения, почти все параметры проходимости, единая снаряженная масса (11,3 т) и даже тот же контрольный расход топлива. Исключение составляли сокращенные дорожный просвет (357 мм), ширина преодолеваемого рва (до 1,5 м) и эксплуатационный расход топлива – максимум 124 л на 100 км.

Прототипы спецшасси 5921 и 5922 были построены в конце 1971 года и пошли на волгоградский завод «Баррикады» под спецкомплектацию, их серийное производство началось в мае 1974 года, то есть за два года до официального принятия ТРК «Точка» на вооружение. Приобретя опыт изготовления сварных каркасных кузовов предыдущей серии 5937/5939, корпусы новых машин стали собирать на механизированных стендах с фиксацией основных элементов, а каркас крыши – на стенде с пневматическим зажимом всех элементов.

Шасси БАЗ-5921 грузоподъемностью 6,3 т с экипажем из четырех человек предназначалось для монтажа оборудования СПУ серии 9П129 комплексов «Точка» и «Точка-У». Внешне этот вариант отличался клиновидной передней частью корпуса, небольшими лобовыми и узкими треугольными боковыми окнами с пуленепробиваемыми стеклами. В задней части его грузового отделения была смонтирована подъемная рампа с направляющими для пуска одной ракеты и гидравлическим механизмом изменения угла возвышения. В транспортном положении ракета располагалась горизонтально, а для сохранности груза и маскировки кормовой отсек сверху закрывался двумя длинными боковыми створками с дистанционным электрогидравлическим управлением. В состав дополнительного оборудования входила аппаратура навигационной привязки и подготовки запуска, четыре гидравлических домкрата и два топливных бака на 315 и 35 л, обеспечивавшие запас хода шасси 875 км. Габаритные размеры машины составляли 9486x2890x2375 мм.

Первая пусковая установка 9П129 ТРК «Точка» была построена на опытном шасси 5921 уже в 1971 году и снабжалась ракетой 9М79Б с максимальной дальностью полета 70 км. В 1971 – 1973 годах после проведения пробных запусков было организовано серийное производство ракет серии 9М79 с разными боеголовками (ядерная, фугасная, химическая, кассетная и др.). С 1976 года на серийных шасси 5921 завод «Баррикады» монтировал оборудование модернизированной пусковой системы 9П129М с ракетами 9М79 различных вариантов. В ТРК «Точка-У» с новой ракетой 9М79-1 (9М721) использовалась модернизированная установка 9П129М-1, у которой боевая масса возросла с 17945 до 18438 кг. В целях скрытности и неожиданности нанесения удара подъем ракеты в боевое положение (на угол 78º) производился за 15 с до старта. Время подготовки к пуску в зависимости от конкретных условий находилось в пределах от 2 до 16 минут. Для всех пусковых систем максимальная скорость передвижения по шоссе составляла 60 км/ч, на грунтовых дорогах – до 40 км/ч, по бездорожью – 10 – 15 км/ч, на плаву – 8,0 км/ч, запас хода – 650 км.

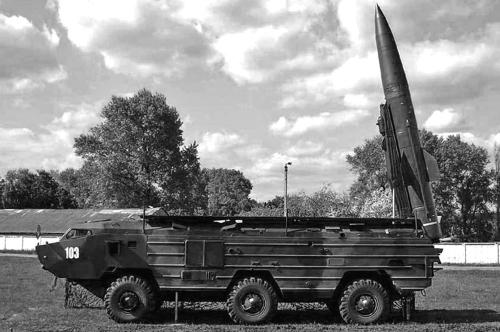

Пусковая установка 9П129М тактического ракетного комплекса «Точка» на шасси БАЗ-5921. 1978 год

Пусковая установка 9П129М-1 комплекса 9К79-1 «Точка-У» на шасси БАЗ-5921 на параде 1990 года

Шасси БАЗ-5922 с полезной нагрузкой 6,8 т для ТЗМ серии 9Т218 отличалось от модели 5921 измененной формой корпуса с укороченным отделением управления для экипажа из двух человек, повышенной площадью остекления и увеличенным открытым кормовым отсеком с тентованным верхом. Его полезная длина составляла 7430 мм, ширина – 2360 мм. В нем горизонтально на специальных ложементах размещались две полностью снаряженные и готовые к пуску ракеты 9М79. В задней части машины устанавливался двухсекционный гидрокран для перегрузки ракет с транспортных машин на ТЗМ и на пусковую установку. Шасси 5922 снабжалось одним топливным баком вместимостью 315 л, имело габаритные размеры – 9470x2890x2440 мм и запас хода – 786 км. Первый образец ТЗМ 9Т218 также был построен в конце 1971 года, затем испытан и серийно выпускался с 1976-го. В комплексе «Точка-У» с ракетой 9М79-1 применялась доработанная машина 9Т218-1 боевой массой 18,4 т. Время ее развертывания на любой площадке и процесса перегрузки не превышало 19 минут. Скорости и запас хода всех ТЗМ соответствовали параметрам СПУ.

В 1980-е годы в целях снижения стоимости и повышения экономичности на шасси 5921 и 5922 в опытном порядке смонтировали серийные дизельные двигатели КамАЗ-7403 V8 мощностью 260 л.с. с более высоким моторесурсом. Эти прототипы получили индексы 5921М и 5922М. Они прошли испытания в разных климатических условиях, в горной и пустынной местности с жарким климатом. При этом стало ясно, что при установке в закрытых отсеках специально не подготовленных двигателей их система охлаждения не справляется со своими функциями и приводит к быстрому перегреву силовых агрегатов. В годы перестройки модернизация этих шасси не состоялась, работы над ними были прекращены.

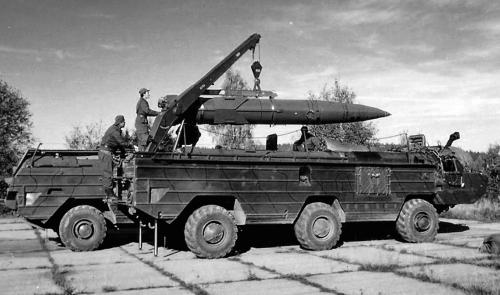

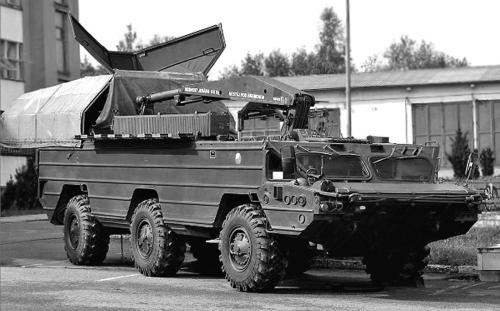

Транспортно-заряжающая машина 9Т218 комплекса «Точка» на шасси БАЗ-5922. 1978 год

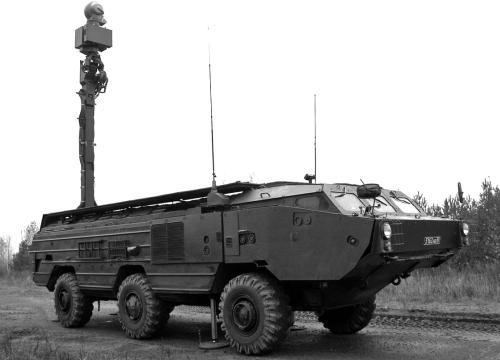

Радиолокационная станция «Кредо-1С» (1Л268) на отремонтированном шасси БАЗ-5921

Впоследствии на новых шасси 5921 и 5922, которые находились на базах хранения Министерства обороны РФ, а также на списанных машинах, прошедших капитальный и восстановительный ремонт или реконструкцию, продолжилась установка модернизированных систем вооружения, радиотехнических средств и других видов военной техники. В 1995 году на них предполагалось создание командно-штабной машины, но дальше эскизного проекта дело не пошло. С 2005 года БАЗ предлагает реконструированный 300-сильный транспортный вариант 59223 с задним герметизированным откидным бортом для перевозки до 7 т воинских грузов, эвакуации 15 – 20 человек или установки специального оборудования. Его снаряженная масса – 11,5 т, полная – 18,5 т. В 2007 году на вооружение была принята мобильная радиолокационная станция наземной, воздушной и надводной разведки «Кредо-1С» (1Л268) армейского звена с расчетом из трех человек. Она базируется на модернизированном шасси 5921 с дополнительным комплектом локального бронирования, взрывобезопасным топливным баком, двумя домкратами и кондиционером в отсеке управления. На ней смонтировано 15-метровое подъемно-мачтовое устройство с радиолокационной станцией «Кредо-1» (1Л244-1) с зоной обзора и обнаружения от 200 м до 40 км и комплекс оптико-электронной разведки с тепловизорной, телевизионной и лазерной аппаратурой и средствами сбора, обработки и передачи информации. Дальность действия лазерных дальномеров составляет 6 – 15 км, дальность корректировки огня артиллерии – до 10 км.

БАЗ-5947

(1979 – 1980 гг.)

В 1980 году на вооружение был принят совершенно необычный для всего мирового военного автомобилестроения и единственный советский 7-тонный армейский автомобиль БАЗ-5947 (6x6) оригинальной компоновки с двумя передними парами управляемых колес, объединенных в четырехколесную тележку, и одиночным задним ведущим мостом. Он был разработан в 1979 году и представлял собой укороченный трехосный вариант базовой четырехосной амфибии БАЗ-6944 семейства «Основа», рассчитанный на размещение ЗРК или радиоэлектронного оборудования. В передней части его корпуса находилась 4-местная кабина управления с тремя широкими лобовыми и боковыми окнами и входом через люк в крыше. В отличие от предыдущих трехосных шасси на модели 5947 непосредственно за кабиной помещался 400-сильный дизель УТД-25, а в состав трансмиссии входили одноступенчатый гидротрансформатор и механическая 5-ступенчатая коробка передач. В приводе усилителя рулевого управления стояли два гидронасоса, использовались новые диагональные шины размером 1300x530-533, а электрооборудование стало экранированным. Новая машина снабжалась двумя топливными баками вместимостью по 300 л и тремя водооткачивающими насосами с электроприводом (один в кабине и два в грузовом отсеке). База передних пар колес – 1500 мм, расстояние между центрами второго и третьего мостов – 3500 мм. Колея всех мостов была одинаковой – 2513 мм. Снаряженная масса автомобиля длиной 10,7 м составила 15,0 т, полная – 22,4 т. Габаритная длина – 10,7 м, дорожный просвет – 480 мм, а запас хода достигал революционного для такой техники значения – 1318 км. Экспериментальная амфибия БАЗ-5947 осталась в истории советской военно-автомобильной отрасли одной из самых оригинальных разработок, но на практике никогда не применялась.
