В 1917 году на орудийных башнях "А" и "X" белой краской были нанесены шкалы углов горизонтальной наводки. После принятия Адмиралтейством обширной программы по оснащению кораблей системой управления артиллерийским огнем центральной наводки, встал вопрос об оснащению подобной системой противоминной артиллерии. И такая система была создана Бюро вооружений компании "Виккерс".

«Управлял огнем главных орудий артиллерийский офицер с командно-дальномерного поста (КПД), расположенного на площадке фор-марса.»

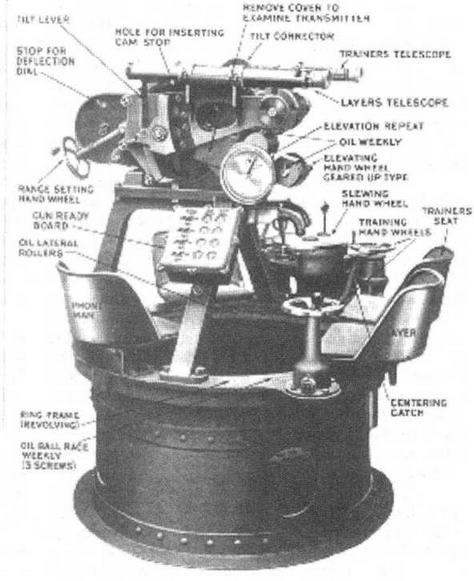

В приборах, изготовленных в оптико-механической мастерской машиностроительного завода в Барроуин-Фернес, и с помощью которых система компании «Виккерс» частично автоматизировала процесс управления огнем, был сохранен принцип «следи за стрелкой» (то есть, принцип синхронной передачи с совмещением стрелок задающего и принимающего приборов), как для орудий главного калибра. При этом противоминные орудия были снабжены пультом с индикаторами, связанными с элетромеханическим аналоговым «компьютером» (то есть с прибором управления артиллерийским огнем-ПУАО), размещенным в отдельной рубке, причем орудия правого и левого борта обслуживались индивидуальными ПУАО. Преимущества этой системы были очевидны при возможности наведения орудий, даже если их наводчикам мешали брызги и дым. Рубки старались установить по возможности выше, чтобы выбранные позиции ПУАО как можно меньше страдали от заливаемости при встречной волне в свежую погоду.

В течение 1915-1918 гг. почти все линкоры Гранд Флита оснастили системой управления огнем центральной наводки противоминных орудий.

В этот же период времени подобная система управления огнем была смонтирована и на "Нептуне". Рубки с ПУАО разместили на индивидуальных площадках, закрепленных на правой и левой опорной ноге фок-мачты, на уровне верхнего мостика.

К концу 1917 года на всех линкорах Гранд Флита были установлены по два больших циферблата, на которых для мателотов с помощью стрелки показывалось расстояние до кораблей противника. Циферблаты получили название "указатели дистанции до цели". На "Нептуне" один циферблат закрепили на фок-мачте под площадкой фор-марса на рубке ПУАО, второй – на грот-мачте на рубке кормового наблюдательного поста. Циферблатные указатели просуществовали на флоте до 1922 года и после этого их сняли.

Торпедное вооружение. На момент готовности "Нептун" имел три подводных 18-дюймовых (457-мм) торпедных аппарата (конструкции компании "Армстронг"), размещенных в трех торпедных отсеках-два бортовых, расположенных на трюмной палубе между наружной поверхностью носового барбета и помещением машинного отделения носового шпиля и одного кормового (после Ютландского сражения был снят) с общим боезапасом 18 торпед.

Труба торпедного аппарата была снабжена боковой крышкой, при открывания которой торпеда загружалась внутрь трубы вручную с поданного устройства. Применение боковой перезарядки обуславливалось нехваткой ширины корабля. Торпеда выстреливалась сжатым воздухом, подаваемым трубопроводами от воздушного компрессора. В аварийной ситуации (при отказе работы компрессора) в каждом торпедном отсеке имелись баллоны со сжатым воздухом, подключенные к основной магистрали. При производстве выстрела направляющая труба торпедного аппарата выдвигались вперед за борт для того, чтобы предохранить торпеду от повреждения или даже переламывания, а также, чтобы торпеда не смогла быть отброшенной назад, к миделю корабля набегавшим водяным потоком от форштевня.

Авиационное вооружение. В 1918 году на крыше носовой орудийной башни "А" была установлена авиационная взлетная платформа для легкого колесного самолета-биплана типа "Сопвич-ПАП" или "Сопвич– Кэмел"), выполнявшего функцию самолета-корректировщика или разведчика. По-походному самолет стоял закрепленным непосредственно на взлетной платформе под защитой брезентового ангара. "Нептун" обеспечивался самолетом только в том случае, если выходил в море для проведения учебных маневров и стрельб. При взлете самолета башня "А" с авиационной платформой разворачивалась против ветра.

На момент готовности прожекторное вооружение "Нептуна" состояло из шестнадцати боевых и сигнальных ламповых прожекторов с диаметром зеркала 24 дюйма (610 мм), которые наводились вручную. Прожекторы, установленные на специальных прожекторных площадках, разместили поровну (по восемь пар) на носовой надстройке и на большой прожекторной платформе вокруг грот-мачты, немного выше кормовой надстройки. Состав, расположение и боевые характеристики прожекторов в течение службы корабля неоднократно менялись.

Бронирование. Боевая защита "Нептуна", являвшейся важнейшей составляющей конструкции любого линкора, по своей концепции не представляла из себя ничего качественно нового и повторяла в основном схему бронирования "Сент-Винсента", хотя не обошлось и не без некоторых отличий:

1. Нижний 10-дюймовый (254-мм) броневой пояс, прикрывающий ватерлинию, был несколько уменьшен по своей протяженности и не доходил до траверзов наружной поверхности концевых орудийных барбетов.

2. Толщина бронирования носовой оконечности броневого пояса увеличена с двух дюймов (51 мм) до двух с половиной дюйма (64 мм).

3. Была демонтирована кормовая боевая рубка. Вместо нее установили легко бронированную сигнальную рубку.

4. Впервые на Королевском флоте применили бронирование дюймовой сталью основания кожухов дымовых труб между верхней и средней палубами в целях уменьшения разрушительного воздействия осколков при взрыве снарядов и, как следствие, могущего возникнуть задымления помещений нижних палуб.

Предыдущие типы английских линкоров такого бронирования не имели, поэтому согласно инструкциям Адмиралтейства предусматривалось: в случае повреждения дымоходов во время боя все пробоины должны быть заделаны силикатно-хлопковыми подушками, удобно доступными, в случае необходимости, из кладовых, расположенных рядом с дымоходами.

Основной вертикальный броневой пояс на "Нептуне" имел протяженность 94 м (от траверза центра носового барбета башни "А" до траверза центра кормового барбета башни "У") и покрывал 56,5% длины корпуса т.е. участок расположения главных жизненных частей корабля (энергетической установки, снарядных и пороховых погребов, постов управления). Он располагался на высоте от уровня главной палубы и до отметки четыре фута и четыре дюйма (1,32 м) ниже уровня ватерлинии при нормальном водоизмещении. Общая высота вертикального бронирования составляла 13 футов и 8 дюймов (4,165 м).

Пояс был набран из плит разной толщины (как это практиковалось на британском флоте), изготовленных из цементированной крупповской стали (КС). Крупповская броня была вязкой с внутренней и закаленной с наружной поверхности. Наружная поверхность броневой плиты подвергалась сначала цементации (то есть насыщению поверхностных слоев стали углеродом при температуре 900-950° с целью повышения твердости), а затем закалке с последующем высоким отпуском. Такая термическая обработка позволяла плитам сопротивляться удару снаряда, вызывая его разрушение, и в то же время не раскалываться, благодаря довольно мягкой основе.

Вертикальный броневой пояс состоял из двух отдельных поясов – 10-дюймового (254 мм) главного, защищавшего ватерлинию до уровня средней палубы и 8-дюймового (203 мм) верхнего, прикрывавшего корпус корабля от средней до главной палубы. Общая высота главного броневого пояса составляла 6 футов и десять дюймов (2,083 м) из них 2 фута и шесть дюймов (0,762 м) возвышалось над водой при нормальном водоизмещении. В нижней части главного броневого пояса 254-мм плиты имели утончение до 203 мм. Главный броневой пояс имел продолжение в носовую часть (той же высотой) – сначала толщиной 7 дюймов (178 мм) и протяженностью 33 фута (10,06 м), затем толщиной 2,5 дюйма (64 мм) от концевой поперечной переборки до форштевня. В кормовую часть 254-мм броневой пояс (той же высоты) протянулся вплоть до ахтерштевня толщиной 2,5 дюйма (64 мм).

Выше главного пояса располагался верхней 8-дюймовый (203-мм) броневой пояс, который по протяженности был таким же, как и 10-дюймовый (254-мм) пояс, а по высоте – от уровня средней до уровня главной палубы. Носовая и кормовая оконечности верхнего пояса по распределению и толщине бронирования и протяженности были такими же как и оконечности главного пояса. Броневые плиты укладывались на тиковую подкладку и крепились к корпусу броневыми болтами.

Вертикальное бронирование "Нептуна" вновь повторяло главный недостаток, который был присущ броневой защите "Дредноута" и его прямым наследникам, – линейным кораблям типа "Беллерофон" и "Сент-Винсент" – отсутствию верхнего броневого пояса (между главной и верхней палубами), которое являлось серьезным просчетом. По сути, эта часть надводного борта, которую прикрывала лишь бортовая 13-мм стальная обшивка, была самым уязвимым местом для любых фугасных снарядов противника и представляло большую опасность для корабля в случае попаданий (и последующих разрушений), поскольку проникшая вода могла затопить значительный объем корпуса выше броневой палубы, что вызвало бы потерю остойчивости.

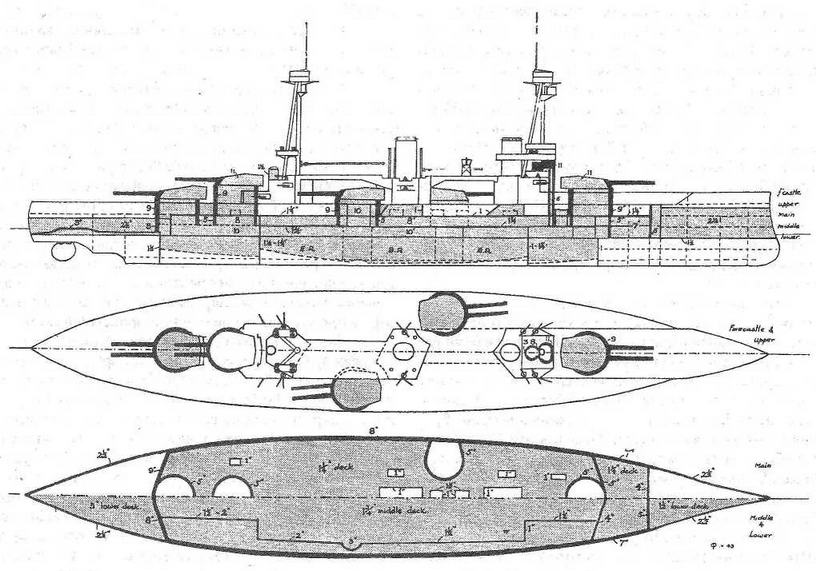

Линейный корабль «Нептун». 1911 г.

(Продольный разрез и планы палуб с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.

Броневую цитадель от продольного огня прикрывали носовой и кормовой броневые траверзы, которые в плане были наклоненными внутрь, и располагались от концевых носовой и кормовой кромок 254-мм и 203-мм поясов к наружной поверхности концевых барбетов орудийных башен "А" и "У". Траверзы по высоте имели переменную толщину бронирования: носовой траверз, ограничивавший главный пояс – 4 дюйма (102 мм), кормовой– 8 дюймов (203 мм); носовой траверз, ограничивавший верхний пояс – 5 дюймов (127 мм), кормовой – 9 дюймов (229 мм).

Носовая наружная переборка, закрывавшая оконечности 178-мм участка главного броневого пояса, по высоте располагалась между нижней и верхней палубами, причем толщина бронирования (как и главных переборок) была переменной: от уровня нижней палубы до уровня главной – 127 м, от уровня главной палубы до уровня верхней – 102 мм.

За главным броневым поясом размещались продольные противоторпедные переборки правого и левого борта, поднимавшиеся от настила второго дна до броневой палубы. Материалом для изготовления переборок служила "мягкая" броневая сталь с добавлением никеля.

Продольные переборки протянулись от носового до кормового броневых траверзов и имели толщину: от 1 до 3 дюймов (25,4 мм-76,2 мм) вдоль погребов носовой и средних башен; от 1 и 1/4 до 2 дюймов (32 мм-51 мм) вдоль погребов кормовых башен; от 1,1/2 до 2 дюймов (38-51 мм) вдоль машинного и котельных отделений.

Критики "Нептуна" относились негативно к 254– мм защитному поясу нового линкора, который был тоньше 280-мм пояса "Дредноута", а уж тем более 305-мм главного пояса "Лорда Нельсона" и был серьезным шагом назад в системе вертикального бронирования корабля. Также критике подвергалась старая практика набора бортового бронирования линкора из плит разной толщины, поскольку в полном грузу (с полным запасом топлива и воды) 254-мм пояс полностью уходил под воду и живучесть корабля, в этом случае, зависела только от 203-мм броневого пояса, который частью также оказывался под водой. Кроме этого главный броневой пояс "Нептуна" никак нельзя было назвать "адекватным" 11-дюймовым, а уж тем более 12-дюймовым германским снарядам, выпускаемым с расстояния 11000 ярдов (10000 метров), не говоря уж о более близкой дистанции, например, 8000 ярдов (7280 м), хотя создатели проекта "Нептуна" рассчитывали толщину бронирования исходя именно из этого расстояния.

Носовая боевая рубка, размещенная на палубной надстройке, в плане имела форму усеченного овала, со слегка срезанной передней стенкой. Передняя и боковые стенки рубки покрывались броневыми плитами толщиной 11 дюймов (280 мм), задняя стенка имела толщину бронирования 8 дюймов (203 мм), крыша – 3 дюйма (76 мм), пол-2 дюйма (51 мм). С находившимся под броневой палубой нижним командным постом (НКП) боевую рубку связывали коммуникационные линии, заключенные в броневую трубу диаметром один метр, толщина стенок которой до главной (верхней броневой) палубы составляла 5 дюймов (127 мм), ниже (до командного поста) – 3 дюйма (76 мм). Внутри коммуникационной трубы находился аварийный трап, по которому можно было спуститься из боевой рубки в НКП. Носовой корректировочный пост, примыкавший сзади к боевой рубке, был защищен со всех сторон 3-дюймовыми (76 мм) плитами. Крыша рубки корректировочного поста была покрыта двухдюймовой (51-мм) броней.

На "Нептуне" кормовая боевая рубка отсутствовала. Вместо нее на верхнюю платформу кормовой надстройки, позади треногой грот-мачты, установили бронированную рубку (круглую в плане), выполнявшую функцию сигнальной и управления торпедной стрельбой. Стенки рубки и крыша защищались полуторадюймовыми (38-мм) броневыми плитами.

Башни главного калибра линкора "Нептун" по своей конструкции и бронированию были такими же, как и на предыдущих кораблях типа "Сент-Винсент". В лобовой части и с боков орудийные башни защищались броневыми плитами толщиной 11 дюймов (280 мм), задняя стенка, игравшая также роль противовеса, была толщиной 8 дюймов (203 мм). Плоская и наклонная части крыши имели толщину бронирования соответственно 3 дюйма (76 мм) и 4 дюйма (102 мм), не прикрытый барбетом пол башни защищался 2-дюймовыми (51-мм) плитами. Вся броня башен крепилась броневыми болтами.

Барбеты башен главного калибра бронировались только выше броневой палубы и состояли из двух колец. Нижнее кольцо – от броневой до главной палубы – имели толщину 5 дюймов (127 мм), верхнее кольцо, располагавшиеся выше главной палубы было существенно толще-9 дюймов (229 мм). Исключение составляли боковые поверхности верхнего кольца двух средних барбетов, толщина бронирования которых была увеличена до 10 дюймов (254 мм).

Вся броня орудийных башен главного калибра и их барбетов изготовлялась из крупповской цементированной стали (КС).

Горизонтальная защита "Нептуна" не несла никаких новаторских идей после постройки "Дредноута" и состояла из двух броневых палуб – верхней и главной (броневой), ограничивавших по высоте 203 мм броневой пояс. Верхняя броневая палуба "Нептуна", расположенная на уровне главной палубы, простиралась от носовой 102-мм броневой наружной переборки до 229-мм броневого кормового траверза. Она была равномерно бронирована сталеникелевыми плитами толщиной 1,25 дюйма (32 мм) и крепилась к бимсам броневыми болтам. Основное назначение верхней броневой палубы было инициирование взрывателей снарядов противника, с тем, чтобы взрыв происходил выше главной броневой палубы.

Главная броневая палуба, расположенная на уровне средней палубы, простиралась от наружной поверхности носового барбета башни "А" до наружной поверхности кормового барбета башни "У". Толщина броневых плит, покрывавших палубу и скосы (опускающиеся до нижней кромки 254-мм броневого пояса) составляла 1,75 дюйма (45 мм). Палуба находилась примерно на уровне двух футов и девяти дюймов (838,6 мм) над нормальной ватерлинией и если учесть, что при полном водоизмещении главный (254-мм) и часть верхнего (203-мм) броневого пояса уходили под воду, то любое повреждение броневой палубы, также находящееся в этом случае ниже поверхности воды, могло вызвать серьезные последствия.

Нижняя палуба была забронирована в носовой части от 102-мм броневого траверза до форштевня полуторадюймовыми (38-мм) плитами, в кормовой части от 203-мм броневого траверза до ахтерштевня трехдюймовыми (76,2-мм) плитами, прикрывавшими румпельное отделение.

Для защиты вентиляционных шахт котельных и машинных отделений от крупных осколков служили броневые колосники.

Общий вес брони, установленный для защиты корпуса составлял 5706 тонн.

Энергетическая установка. Главная силовая установка "Нептуна" состояла из четырех комплектов беспередаточных (работающих напрямую), реактивных паровых турбин типа "Парсонс", вращавших четыре гребных вала с закрепленными на них трехлопастными винтами, изготовленными из легированной марганцовистой бронзы. Турбины размещались в двух водонепроницаемых помещениях машинного отделения, разделенных между собой одной переборкой, параллельной диаметральной плоскости. Длина машинного отделения составляла 19,51 метра.

Состав главных механизмов был следующим: две турбины высокого давления переднего хода (ТВД ПХ), две турбины высокого давления заднего хода (ТВД ЗХ), две турбины низкого давления переднего хода (ТНД ПХ) и две турбины низкого давления заднего хода (ТНД ЗХ). Турбины установили поровну в каждом машинном отсеке: по одному комплекту ТВД ПХ и ЗХ и одному комплекту ТНД ПХ и ЗХ. Турбины ВД вращали наружные гребные валы, турбины НД – внутренние. Все гребные валы при переднем ходе корабля вращались наружу. Диаметр ротора турбин ВД составлял 2082,8 мм, турбин НД – 2768,6 мм.

Следует иметь ввиду, что паровые турбины, применяемые на тот день в британском судостроении, являлись нереверсивными, поэтому для изменения направления вращения гребного вала на противоположное, в этих энергетических установках применялись турбины заднего хода (ТЗХ), размещавшиеся на одном валу с турбинами переднего хода (ТПХ).

Для одновременного управления ходами турбин ПХ и ЗХ служил маневровый клапан, посредством которого контрпар, (пар подаваемый для перемены направления вращения), подавался на турбину заднего хода. При среднем положении маневрового клапана впуск свежего пара в обе турбины прекращался, что значительно сокращало продолжительность реверса. При заднем ходе турбины переднего хода вращались вхолостую, создавая незначительные потери мощности на гребных валах (трение в упорных подшипниках, сопротивление воздушной среды вращения ротора с рабочими лопатками и т. п.). Аналогичный процесс происходил при переднем ходе судна, только в этом случае вхолостую вращались роторы с рабочими лопатками турбин заднего хода.

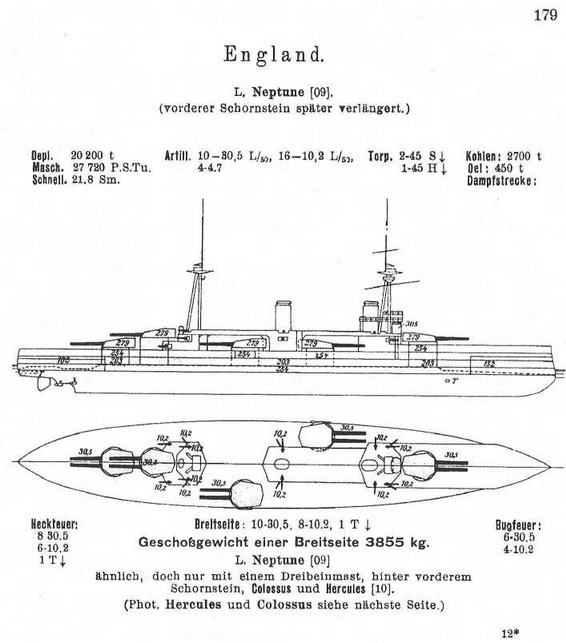

Линейный корабль «Нептун».

(Сведения о кораблях, опубликованные в немецком справочнике «TASCHENBUCH DER KRIEGSFLOTTEN». 1914.)

При нормальном рабочем процессе свежий пар пропускался через турбины высокого давления, затем через турбины низкого давления, и уже от них отработанный пар поступал в теплообменные аппараты для конденсации пара, в нашем случае – главные конденсаторы (холодильники), установленные в центральном помещении машинного отделения, позади турбинной группы.

Оба главных конденсатора сообщались между собой таким образом, что отработанный (мятый) пар мог поступать в любой из них. Питательная вода из каждого главного конденсатора подавалась конденсаторным центробежным насосом в подогреватель, а из подогревателя питательным насосом шло заполнение котла. И конденсаторный и питательный насосы в качестве страховки дублировались резервными насосами. Забортную воду по конденсаторным трубам главных холодильников прокачивали два главных циркуляционных насоса (производительностью 1200 м³ /час каждый), приводимые в действие двухцилиндровыми паровыми машинами. Собственный привод имел и циркуляционные насосы двух вспомогательных холодильников, а также два воздушных (мокровоздушных) насоса для откачки конденсата водяной и паровоздушной смеси из паровых полостей холодильников.

Котельная установка "Нептуна" состояла из 18 водотрубных котлов типа "Ярроу" с широкими трубками. Котлы разместили поровну (по девять) в двух котельных отделениях, так что и носовая, и кормовая дымовые трубы отводили наружу равное количество отработанных газов. Длина носового котельного отделения имела протяженность 15,85 метра, кормового – 15,84 метра. Суммарная длина котельных отделений составляла 31,7 метра. Котлы вырабатывали свежий пар с рабочим давлением 16,54 кгс/см². Поверхность нагрева каждого котла составляла 328,39 кв.м., суммарная – 5911 кв.м. Каждый котел был оборудован тремя форсунками «адмиралтейского» типа, позволяющим осуществлять впрыск 408,24 кг нефти каждый час под давлением 10,56 кгс/см". В каждом котельном отделении установили по одной главной и одной вспомогательной питательной помпе, там же имелись паровые воздушные компрессоры для чистки трубок снаружи.

Общий вес главных и вспомогательных механизмов составлял 1109 тонн. Штат механиков машинного отделения насчитывал 231 человек. Стоимость энергетической установи линкора "Нептун" составляла 258000 фунтов стерлингов.

Как уже указывалось выше, механизм и котлы для линкора "Нептун" были изготовлены на машиностроительном заводе компании "Джон Браун" в Клайдбэнке.

По проекту мощность ЭУ должна составлять 25000 л.с., что обеспечило бы кораблю скорость в 21 уз., при средней частоте вращения гребных винтов 320 об./мин. 23 сентября 1910 года состоялись предварительные ходовые испытания "Нептуна", на которых он показал следующие результаты: суммарная мощность машин на гребных валах при естественной тяге составляла 26333 л.с:, средняя продолжительная скорость – 20,939 уз., средняя частота вращения винтов – 324,9 об./мин.

Результаты испытаний на поворотливость линейного корабля "Нептун", проведенные 23 сентября 1910 года.

Состояние моря – спокойное, ветер – умеренный. Испытания проходили на полном ходу со скоростью 21 уз.

Угол поворота руля	35° влево	35° вправо
Время поворота руля	12 сек.	8,5 сек.
Первые четыре точки поворота	38,5 сек.	35 сек.
Радиус циркуляции	459,03 м	402,34 м

Метацентрическая высота и остойчивость линкора «Нептун» (Данные на основании экспериментов покренованию, проводимых 20 декабря 1910 года)

Водоизмещение, т	Осадка средняя, м	Метацентрическая высота, м	Максимальная остойчивость при крене, град.	Потеря остойчивости при крене, град.
19.680*	8,153	1,615	33	61
22.720"	9,169	1,981	30	65
18.560"*	7,772	1,494	31	60

* Нормальное водоизмещение с полным оснащением корабля. В верхних угольных ямах– 320 тонн угля, в нижних– 540 тонн. Цистерны питательной и резервной воды пусты .

** Полное водоизмещение с полным оснащением корабля. На борту 2.700 тонн угля, 790 тонн нефти. Цистерны питательной и резервы воды заполнены.

*** – Порожнее водоизмещение. Котлы заполнены питательной водой.

На последующих шести пробегах на мерной миле были показаны следующие усредненные результаты: наибольшая суммарная мощность на гребных валах при форсированном дутье (по системе «закрытых кочегарок») составляла 31041 л.с., максимальная скорость хода – 21,786 уз., частота вращения винтов – 352,9 об./мин. Приемная комиссия была явно разочарована столь низкими результатами, показанными в течение всех пробегов. Сдатчики не нашли ничего лучшего, как обвинить во всем некачественный уголь, сетуя на то, что на корабле не нашлось отборного «кардиффского» угля, обычно используемого на испытаниях.

17 ноября 1910 года, состоялись государственные приемные испытания. В первой серии из шести пробегов на мерной миле были показаны следующие результаты: мощность машин – 24431 л.с., скорость хода – 21,04 уз., при 323,3 об/мин. Во второй серии из шести пробегов было зафиксировано: мощность машины-25531 л.с., скорость хода-21,294 уз., при 328,8 об./мин. Несмотря на то что, полученные результаты последних ходовых испытаний, хотя и были несколько выше предыдущих, но нисколько не улучшили настроение представителей Королевского флота, как заказчика.

Важно отметить, что в турбинной установке "Нептуна" было сделано существенное усовершенствование по сравнению с его предшественниками – он стал первым дредноутом без специальных крейсерских турбин, поскольку работа этих турбин была признана неудовлетворительной, и они по опыту эксплуатации на других кораблях стали бесполезным балластом. Так же была увеличена (по сравнению с предыдущими) мощность паротурбинной установки в режиме заднего хода. Каждый гребной вал имел значительный вылет из корпуса (из дейдвудного устройства) и поддерживался V-образным стальным литым кронштейном. Лапы кронштейна проходили через наружную обшивку и крепились болтами к усиленным в этом месте стрингером. Обшивка корпуса в местах прохода кронштейнов выполнялись двухслойной.

Суммарный вес машинно-котельной установки линкора "Нептун составил 2131 тонну при нормальном водоизмещении, при полном водоизмещении – 2370 тонн (увеличение за счет дополнительных 240 тонн котловой воды).

Максимальная вместимость угольных ям "Нептуна" составляла 2710 тонн, топливных цистерн – 790 тонн. По нормам мирного времени ямы линкора принимали 900 тонн угля (без нефти) при нормальном водоизмещении. Для "Нептуна" были получены следующие цифры расхода топлива (угля): при мощности машин в 5000 л.с. скорости хода 12,8 узла, расход угля в сутки составлял 102 т, дальность плавания 4260 миль, при мощности машин в 10000 л.с. скорость хода достигала 16 узлов, расход угля в сутки 280 т, дальность плавания 3100 миль, при мощности машин в 15000 л.с. скорость хода достигала 18 узлов, расход угля в сутки 335 т, дальность плавания 2960 миль.

Несмотря на несколько большую мощность (на 500 л.с.) машин "Нептуна", чем у "Сент-Винсента", фактический радиус действия первого оказался меньше и составил 6330 миль при 10-узловой скорости, против 6900 миль "Сент-Винсента" при той же скорости хода.

Судовые устройства и системы. Рулевое устройство. Маневренность "Нептуна" обеспечивалась двумя параллельными подвесными (то есть безопорными, подвешенными на баллере) балансирными рулями. Управление движением и маневрами судна осуществлялось при помощи рулевой машины из ходовой рубки, при аварийной ситуации управление рулевой машиной могло происходить из румпельного отделения, где находился дополнительный пост управления. Профиль пера руля имел обтекаемую форму, которая была эффективна при управляемости судна как на полных, так и на средних ходах.

Системы обеспечения живучести корабля. Эти системы, к которым можно отнести водоотливную, пожарную и вентиляционную, а также связанная с этими системами организация борьбы за непотопляемость корабля, особой новизной и оригинальностью ничем не отличались от предшествующих "Нептуну" линкоров типа "Сент-Винсент" (а по сути и "Дредноута") и по своей конструкции практически повторяли их.

Согласно проекта "Нептун" был оборудован водоотливными средствами, предназначавшимися для удаления из трюмных помещений судна больших масс воды, поступившей при аварии, повреждении корпусных конструкций и трубопроводов, тушения пожара водой и т.п. Для этой цели предусматривалась установка на настиле двойного дна восьми водоотливных турбин, (центробежных насосов) производительностью 900 м³/ч, соединенных с магистральными водоотливными трубопроводами диаметром 350 мм с разобщенными запорными клапанами. При этом шесть водоотливных турбин служили для откачивания воды из котельных отделений. Остальные две турбины разместили в носовом и кормовом отсеках по одной в каждом. Кроме того для откачивания воды из котельных отделений, работающих на угольном отоплении, использовались также паровые мусорные эжекторы.

Из помещений машинного отделений вода откачивалась с помощью циркулярных помп главных холодильников, производительностью 1200 м³/ч каждая. Дополнительно для удаления (осушения) воды из отсеков машинного отделения, из коридоров гребных валов и из помещений некоторых вспомогательных механизмов в кормовой части имелся водоотливной трубопровод диаметром 120 мм. Этот трубопровод, имевший приемные патрубки и разобщительные запорные клапаны, проходил по настилу второго дна вдоль всего корпуса корабля от носовой (таранной) переборки до кормового дейдвуда (ахтерпиковой переборки) и обслуживался трюмнопожарными насосами.

Для откачивания воды из малодоступных участков корабельных отсеков были предназначены переносные электрические водоотливные насосы и переносные ручные помпы. Там, где это было возможно, устанавливались центробежные насосы производительностью 100 м³/ ч, способные работать под водой в затопленных помещениях. В отсеках подводных торпедных аппаратов для откачивания воды, поступившей после выстрела торпедой через торпедную трубу, дополнительно устанавливались паровые отливные трюмные эжекторы производительностью до 300 м³/ч.

К основным противопожарным системам корабля относились система водяного охлаждения (СВП) и система затопления (СЗ). Первая предназначалась для приема воды из-за борта и подачи ее на очаги пожара, вторая – для заполнения водой хранилищ взрывчатки и легковоспламеняющихся веществ в случае опасности пожара или взрыва. Для этих целей (приема или удаления воды) в качестве забортной аппаратуры, закрывавшей или открывавшей отверстия в наружной обшивке подводной части корпуса корабля имелись двенадцать кингстонов (клапанов) диаметром 450 мм. Из них: восемь располагались в средней части корпуса для затопления бортовых отсеков, угольных ям и погребов боезапаса, по два – в носовой и кормовой частях корпуса для затопления погребов боезапаса и смежных отсеков в трюме и на платформах, а также для выравнивания дифферента. Особое внимание было уделено СЗ погребов боезапаса. Снарядные и пороховые погреба, располагавшиеся ниже ватерлинии, затоплялись самотеком под давлением забортной воды через приемные кингстоны. Хранилища взрывчатых и легковоспламеняющихся веществ, располагавшиеся выше ватерлинии, затоплялись принудительно с помощью водоструйных эжекторов. При затоплении хранилища воздух выпускался через воздушные трубы, верхние концы которых были введены на открытые палубы и загнуты под углом 180° ("гусек").

Главная пожарная магистраль диаметром 140 мм была проложена под броневой палубой и обслуживалась четырьмя расположенными в КО и МО паровыми поршневыми трюмно-пожарными насосами (ТПН) производительностью по 75 м³/ч. Давление воды в напорной магистрали составляло 6 кгс/см². Отрасли от магистрали, идущие к верхней палубе, закончились поворотными медными рожками для подсоединения пожарных рукавов с переносными стволами. Кроме них к магистральным отросткам были подсоединены стационарные пожарные стволы. Для тушения пожара в угольных ямах служила система паротушения, в которой применялся насыщенный пар, отбираемый от парогенераторов редуцируемый до давления 5-10 кгс/см ².

Для получения пресной воды "Нептун" был обеспечен двумя опреснительными установками, расположенными в центральном машинном отделении за главными конденсаторами. Опреснительная установка состояла из следующих основных элементов: двух испарителей, в которых забортная соленая вода испарялась при нагреве; конденсатора, охлаждавшего поступивший на его трубки пар, и сборника дистиллята принимавшего конденсат от последнего. Подача морской воды к опреснительным установкам обеспечивалась системой водоснабжения от пневмоцистерны, запас забортной воды которой постоянно пополнялся насосами при падении давления в системе бытовой забортной воды. Производительность одной опреснительной установки составляла до 200 тонн пресной воды в сутки. Всего обе опреснительные установки могли дать до 400 тонн пресной воды в сутки.
