Трофейные дивизионные орудия

Пушки

Вермахт использовал до двух десятков образцов зарубежных дивизионных пушек. В первую очередь упомянем конструкции известной чешской фирмы «Шкода» – весьма схожие конструктивно орудия калибров 76,5 и 80 мм:

8 cm FK 5/8(t) – чешское орудие со стволом длиной 28,7 калибров и максимальной дальностью стрельбы 9400 м. Пушка весила 1095 кг и стреляла снарядами весом 8 кг.

7.65 cm FK 17(ц) – австрийская пушка, полностью аналогична предыдущему образцу, но калибра 76,5 мм. По состоянию на 1 сентября 1939 г. вермахт располагал 241 пушкой FK 5/8(t) и FK 17(ц).

7.65 cm FK 300(j) – аналогична FK 17(ц). Несколько десятков пушек захвачено в 1941 г. в Югославии. Вариант с несколько отличающимся лафетом (чешское обозначение М 28) обозначался FK 304(j). На 1 марта 1944 г. вермахт использовал 63 пушки обеих образцов. Пушки М 28 калибра 75 мм поставлялись перед войной Румынии.

7.65 cm FK 17(t) и 7,65 cm FK 18(t) – чешские пушки, несколько различавшиеся по конструкции. Пушки образца 1917 г. поставлялись и Югославии, где были захвачены вермахтом и получили обозначение FK 303(j). Также использовались Румынией. В вермахте применялись, главным образом, в береговой обороне.

По состоянию на 1 марта 1944 г. вермахт располагал 81 пушкой FK 17(t) и FK 18(t) – 42 во Франции и 39 в Норвегии.

8,35 cm FK 18(ц) – 83,5-мм пушка М 18, находившаяся на вооружении австрийской армии. Могла применяться и как полевое, и как горное орудие – в последнем случае пушка в разобранном виде перевозилась тремя двуколками. Вес орудия в боевом положении 1478 кг, вес снаряда – 9,99 кг, максимальная дальность стрельбы – 12 080 м. Вермахтом использовалась на Балканах.

8 cm FK 30(t) – довольно современное чешское орудие со стволом длиной 38 калибров и максимальной дальностью стрельбы 13 400 м. Вес орудия в боевом положении – 1816 кг, вес снаряда – 8 кг. К началу Второй мировой войны вермахт располагал 184 пушками FK 30(t), по состоянию на 1 марта 1945 г. осталось 34 пушки (из них восемь на складах).

Вторую группу трофейных систем составляют орудия французского образца – производные от 75-мм пушки обр. 1897 г. разработки фирмы «Шнейдер».

7,5 cm FK 97(p) – польские пушки, захваченные во время сентябрьской кампании. Впоследствии 80 из них Германия продала Румынии, а часть стволов была использована для переделки в противотанковые пушки Рак 97/38.

7.5 cm FK 231(f), встречается также обозначение FK 97(f) – исходный образец, в количестве несколько тысяч захвачен во Франции. Вес в боевом/походном положении 1220/1995 кг, вес снаряда 6 кг. Длина ствола 36 калибров. Максимальная дальность стрельбы 11 200 м. Скорострельность благодаря крановому затвору и унитарному заряжанию довольно большая – 10–12 выстр./ мин, но углы обстрела недостаточны: вертикального – от -10° до +18,5°, горизонтального – всего 60. Значительная часть переделана в противотанковые пушки Рак 97/38.

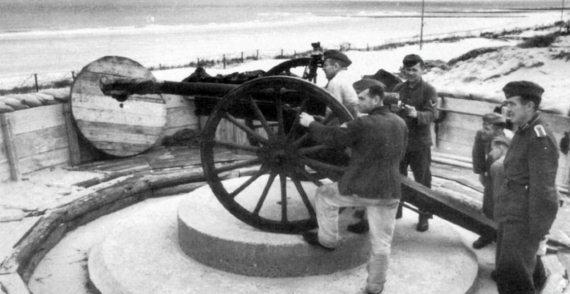

^{75-мм пушка FK 231(f)}

7.5 cm FK 232(f) – переделка пушки обр. 1897, французское обозначение обр. 97/33. Имела новый лафет с раздвижными станинами, благодаря чему удалось существенно увеличить диапазон углов обстрела: вертикального – от -6° до +50°, горизонтального – 58°. Считалась неудачной, поставлялась, главным образом, на экспорт (в частности, в Бразилию), но некоторое количество пушек обр. 97/33 стало трофеями вермахта.

7.5 cm FK 244(i) – пушка французской разработки, производившаяся по лицензии в Италии.

Довольно широко вермахтом применялись пушки системы Круппа, экспортированные в ряд стран, а затем ставшие трофеями.

7.5 cm FK 235(b) – пушка М 05, производившаяся по лицензии в Бельгии. Длина ствола 30 калибров. Вес орудия в боевом/походном положении 1190/1835 кг, вес снаряда 6,52 кг. Максимальная дальность стрельбы 9900 м.

7.5 cm FK 233(b) – переделка полученных Бельгией по репарации германских 105-мм гаубиц leFH 16. Бельгийское обозначение – GP 1. Исходный ствол заменен 75-мм длиной 35 калибров. От гаубицы «унаследован» довольно большой диапазон углов вертикальной наводки – от -18° до +42°. Максимальная дальность стрельбы – 11 000 м. Некоторое количество не прошедших переоборудование гаубиц leFH 16 также было захвачено вермахтом в Бельгии – они обозначались 10,5 cm leFH 327(b).

7.5 cm FK 234(b) и 7,5 cm FK 236(b) – несколько отличающиеся в деталях переделки репарационных 77мм пушек FK 16 под стандартный в бельгийской армии калибр 75 мм. Бельгийские обозначения – GP 11 и GP 111. По баллистическим качествам весьма схожи с германским орудием FK 16 nA. Все трофейные бельгийские пушки применялись почти исключительно в оккупационных войсках на территории Бельгии.

7.5 cm FK 240(d) – пушка М 03, поставлявшаяся Дании, где использовалась под обозначением 03 L/30. Захвачена в небольшом количестве.

7.5 cm FK 243(h) – пушка М 02/04, производившаяся в Голландии фирмой «Сидериус». Вес в боевом положении 1299 кг, вес снаряда 6,5 кг. Максимальная дальность стрельбы 10 600 м. По состоянию на 1 марта 1944 г. в вермахте насчитывалось 169 таких орудий, большинство из которых (134 единицы) использовалось на Балканах.

7.5 cm FK 257(i) – пушка М 06, производившаяся по лицензии в Италии. Длина ствола 30 калибров. Вес орудия в боевом положении 1080 кг, вес снаряда 6,35 кг. Максимальная дальность стрельбы 10 250 м. Захвачено в 1943 г. более 200 единиц.

Конкурентом Круппа в начале ХХ века была фирма «Эрхардт». Она также поставляла на экспорт полевые пушки, ставшие трофеями вермахта, хотя и не в таком количестве, как крупповские.

7.5 cm FK 246(n) – пушка М 01, поставлявшаяся в Норвегию. Использовалась вермахтом весьма ограниченно – в количестве примерно 80 единиц. Баллистические характеристики в основном соответствовали крупповской пушке М 02/04.

Вермахтом использовались и трофейные дивизионные пушки русских (советских) образцов.

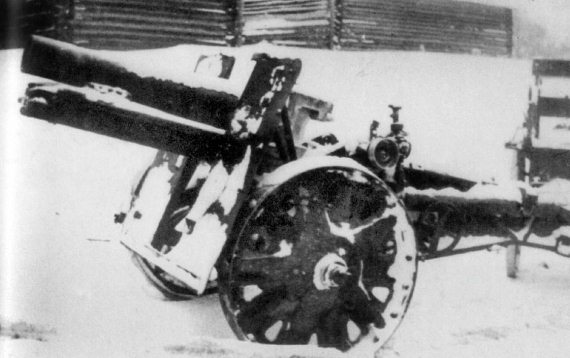

^{Гаубица leIG 18}

76.2 cm FK 294(r) – старые, не модернизированные орудия обр. 1902 г.

7.5 cm FK 02/26(p) – русские пушки обр. 1902 г., попавшие в Польшу и перестволенные на калибр 75 мм. В Польше эта система применялась в конной артиллерии и имела прозвище «православная».

76.2 cm FK 295/1(r) и FK 295/2(r) – модернизированные орудия образца 1902/30 г. Отличались длиной ствола – соответственно, 30 и 40 калибров.

76.2 cm FK 296(r) и FK 297(r) – новые дивизионные пушки обр. 1936 г. (Ф-22) и 1939 г. (Ф-22УСВ). Значительная часть переделана в противотанковые пушки Pak 36(r) и Pak 39(r).

Среди других трофейных образцов дивизионной артиллерии отметим несколько типов пушек-гаубиц.

8.5 cm KH 287(g) – 85-мм пушка-гаубица обр. 1927 г. Разработана французской фирмой «Шнейдер» по заказу Греции. Современная конструкция, имевшая лафет с раздвижными станинами и хорошие баллистические характеристики. Захвачено вермахтом немного, применялись исключительно в оккупационных войсках на территории Греции.

8,76 cm FK 280(e), FK 281(e) и FK 282(e) – английские 87,6-мм пушки-гаубицы Мк 2. Захвачены у Дюнкерка и в Северной Африке. Модели отличались конструкцией лафета.

Легкие гаубицы

Так же, как и среди дивизионных пушек, среди трофейных гаубиц были очень широко представлены гаубицы чешской фирмы «Шкода».

10 cm leFH 14(ц) – 100-мм гаубицы обр. 1914 г. Получены в результате аншлюса Австрии.

10 cm leFH 315(i) – те же гаубицы обр. 1914 г., захваченные в 1918 г. у Австро-Венгрии Италией, а в 1943-м ставшие германскими трофеями (порядка 150 единиц).

10 cm leFH 14/19(t), leFH 14/19(p), leFH 316(j) и leFH 14/19(g) – гаубицы обр. 1914/19 г. Взяты соответственно в Чехии (382 единицы), Польше (676, из них 72 в конце 1940 г. проданы Румынии), Югославии (около полусотни) и Греции. Вес орудия в боевом/ походном положении 1505/2025 кг, вес снаряда 14 кг. Длина ствола 24 калибра. Угол вертикальной наводки – от -7° до +48°, горизонтальной – 5°. Максимальная дальность стрельбы – 9970 м.

10 cm leFH 316(j) – 100-мм гаубица М 28, поставлявшаяся в очень ограниченном количестве (порядка

20 единиц) Югославии и захваченная вермахтом в апреле 1941 г. Отличалась универсальным лафетом с углом возвышения 80°, что позволяло применять орудие для зенитной стрельбы.

10 cm leFH 30(t) – усовершенствованный вариант «универсальной» гаубицы. Вес системы в боевом/походном положении 1766/3077 кг, вес снаряда 16 кг. Длина ствола 25 калибров. Угол вертикальной наводки – от -8° до +80°, горизонтальной – 8°. Максимальная дальность стрельбы – 16 000 м. Взято около 150 единиц, большинство из которых (127) поступило в войска СС.

Вермахт эксплуатировал некоторое количество французских 105-мм гаубиц двух образцов.

10.5 cm leFH 324(f) – гаубица обр. 1934 г. Разработка фирмы «Шнейдер». Вес орудия в боевом положении 1722 кг, вес снаряда 15,7 кг. Длина ствола 20 калибров. Угол вертикальной наводки – от -8° до +43°, горизонтальной – 45°. Максимальная дальность стрельбы – 10 700 м.

10.5 cm leFH 325(f) – гаубица обр. 1935 г. Разработка арсенала в Бурже. Вес орудия в боевом положении 1627 кг, вес снаряда 15,7 кг. Длина ствола 16,7 калибров. Угол вертикальной наводки – от -6° до +50°, горизонтальной – 58°. Максимальная дальность стрельбы —

10 300 м. На 1 марта 1944 г. в вермахте насчитывалось 50 гаубиц leFH 324(f) и 62 – leFH 325(f). Подавляющее большинство их использовалось в системе береговой обороны во Франции.

Менее распространенными были полевые гаубицы ещё нескольких западноевропейских образцов.

10.5 cm leFH 326(i) – 105-мм гаубица итальянской фирмы «Ансальдо». Отличалась довольно архаичной конструкцией и имела относительно низкие баллистические характеристики.

10.5 cm leFH 325(d) – 105-мм гаубица шведской фирмы «Бофорс». Поставлялась в Данию, где принята на вооружение под обозначением М 35.

12 cm leFH 373(h) – устаревшая 120-мм гаубица шведской фирмы «Бофорс». Поставлялась в Голландию, где вермахтом захвачено 40 единиц. Применялись в береговой артиллерии.

12 cm leFH 375(n) – 120-мм гаубица, поставлявшаяся фирмой «Рейнметалл» в 1908 г. в Норвегию. Захвачено 24 единицы, применявшиеся в береговой артиллерии.

Наконец, очень широко применялись трофейные советские гаубицы калибра 122 мм.

12.2 cm leFH 386(r) – гаубица обр. 1909/37 г.

12.2 cm leFH 388(r) – гаубица обр. 1910/30 г.

12.2 cm leFH 396(r) – гаубица М-30 обр. 1938 г.

О масштабах применения 122-мм гаубиц может свидетельствовать тот факт, что германская промышленность наладила выпуск снарядов к ним, а объем производства исчислялся сотнями тысяч в год (1943 г. – 424 тыс. снарядов, 1944 – 696,7 тыс., 1945 – 133 тыс.).

Тяжелые гаубицы

Снова перечень начнем с изделий фирмы «Шкода».

15 cm sFH 15(t) – 150-мм гаубица времен Первой мировой войны. Вермахту досталось 42 такие системы, применявшиеся в учебных частях.

15 cm sFH 25(t) – 150-мм гаубица, выпускавшаяся с 1925 по 1933 гг. Вес в боевом положении 3740 кг, вес снаряда 42 кг. Длина ствола 18 калибров. Угол вертикальной наводки – от -5° до +70°, горизонтальной – всего 7°. Максимальная дальность стрельбы —

11 800 м. В вермахте использовалось 219 единиц. В частности, в последние месяцы войны их использовали 1147-й, 1149-й и 1162-й стационарные артдивизионы.

15 cm sFH 37(t) – современная 150-мм гаубица (фирменное обозначение К 4). В отличие от предыдущего образца имела лафет с раздвижными станинами, благодаря чему угол горизонтальной наводки увеличен до 45°. Вес в боевом положении – 5230 кг. Длина ствола – 24 калибра. Максимальная дальность стрельбы – 15 750 м. Вермахтом в 1939 г. получено 118 таких систем, ещё 60 фирма «Шкода» изготовила по германскому заказу с апреля по август 1940 г.

15 cm sFH 400(i) и 15 cm sFH 401(i) – бывшие австро-венгерские гаубицы обр. 1914 г. и 1914/16 г., ставшие итальянскими трофеями, а в 1943 г. захваченные вермахтом (несколько десятков экземпляров).

15 cm sFH 402(j) – югославская гаубица М 36. Разработана в 1933 г. фирмой «Шкода» и кроме Югославии поставлялась в Турцию и Румынию. Длина ствола 27 калибров. Вес орудия в боевом положении 5020 кг. Угол вертикальной наводки – от -5° до +70°, горизонтальной – 45°. Максимальная дальность стрельбы – 15 100 м.

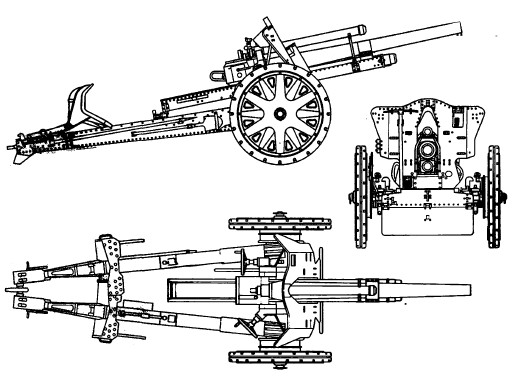

^{Схема гаубицы le.F.H.18}

Вермахт эксплуатировал более тысячи 155-мм гаубиц французской разработки. Среди них встречались следующие образцы:

15,5 cm sFH 414(f) – гаубица обр. 1917 г. разработки фирмы «Шнейдер». В 30-е гг. эти системы прошли модернизацию, получив подрессоривание и металлические колеса вместо деревянных. Вес гаубицы в боевом положении 3300 кг, вес снаряда 44 кг. Длина ствола 15 калибров. Угол вертикальной наводки – от 0° до +42° горизонтальной -60°. Максимальная дальность стрельбы – 11 200 м. К марту 1944 г. в вермахте и войсках СС насчитывалось 782 такие гаубицы, из них 342 – во Франции, 275 – на Восточном фронте, 110 – в Норвегии, 36 – на Балканах и 19 – в Италии. Они применялись в ряде отдельных артдивизионов – 929-м, 1140-м, 1180-м, 1181-м, 1182-м и др.

15.5 cm sFH 17(p) – модернизированная в Польше «шнейдеровская» гаубица обр. 1917 г. Польское обозначение – обр. 17/38. Орудие получило новый лафет с раздвижными станинами, благодаря чему существенно возросли углы обстрела. Угол вертикальной наводки составлял от 0°до +55°, горизонтальной – 50°. В сентябре 1939 г. вермахтом захвачено около 220 единиц.

15.5 cm sFH 415(f) – гаубица обр. 1915 г. разработки фирмы «Сен-Шамон». Устаревшая система с небольшой дальностью стрельбы и лафетом на деревянных колесах без подрессоривания. Вермахт использовал 198 таких систем.

Довольно много было захвачено вермахтом 152-мм гаубиц «Виккерс» образца 1915 г.

15.2 cm sFH 412(e), sFH 412(f) и sFH 412(i) – захваченные, соответственно у британского экспедиционного корпуса (220 единиц), у французской и итальянской армий.

Следует упомянуть и советские 152-мм гаубицы и пушки-гаубицы.

15.2 cm sFH 445(r) – гаубица обр. 1909/30 г.

15.2 cm sFH 443(r) – гаубица М-10 обр. 1938 г.

15.2 cm КH 433/1(r) – гаубица-пушка МЛ-20 обр. 1938 г.

15.2 cm К 433/2(r) – пушка обр. 1910/34 г., баллистические данные которой были почти идентичны МЛ-20. Обе системы – RH 433/1(r) и К 433/2(r) – были захвачены в количестве 974 единицы. Они применялись, главным образом, в моторизованных дивизионах РГК. Так, 985-й, 992-й и 997-й дивизионы имели по три батареи таких орудий, а 456-й, 457-й и 460-й – по две, а также по одной батарее 122-мм пушек.

Артиллерия РГК

Пушки

105-мм пушка К 18

Во время Первой мировой войны кайзеровская армия довольно широко использовала 105-мм пушки К 17. Такие орудия, обладая неплохими баллистическими характеристиками, тем не менее, были классическими образчиками конструкторской начала века – деревянные колеса и неподрессоренный ход не позволяли перевозить К 17 мехтягой с достаточной скоростью, а однобрусный лафет существенно ограничивал угол горизонтального наведения (да и вертикального – ведь достижению большого угла возвышения мешало то, что казенник упирался в лафет). Поэтому в течение 1926-30 гг. была осуществлена разработка нового образца 105-мм пушки, получившего обозначение 10,5 cm Kanone 18 (К 18). Сохранявшиеся же в вермахте к 1 сентября 1939 г. 66 пушек К 17 применялись исключительно в береговой обороне.

Лафеты пушек К 18 производил концерн «Крупп» и были унифицированыс лафетами 150-мм гаубиц sFH18. Стволы выпускали оба ведущих германских концерна: «Крупп» делал стволы со свободной трубой, а «Рейнметалл» – стволы-моноблоки. При этом баллистика обеих вариантов ствола была совершенно одинаковой, не различались они и по весу (1980 кг). Затвор клиновой горизонтальный. Длина ствола – 52 калибра. Число нарезов – 36. Диапазон углов вертикальной наводки составлял от 0° до +45° горизонтальной – 60°.

Заряжание К 18 раздельно-гильзовое. В боекомплект входили следующие типы снарядов:

– 10,5 cm Gr. 19 – стандартный осколочно-фугасный снаряд весом 15,14 кг. Вес ВВ – 1,75 кг;

– 10,5 cm Gr. 38 Nb – дымовой снаряд весом 14,71 кг;

– 10,5 cm Pz.Gr. Rot – бронебойный снаряд весом 15,6 кг.

Зарядов три – малый (вес 2,075-2,475 кг в зависимости от типа пороха), средний (2,850-3,475 кг) и большой (4,925-5,852 кг). При стрельбе снарядом Gr. 19 малый заряд обеспечивал начальную скорость 550 м/с и максимальную дальность стрельбы 12 725 м, средний – соответственно, 690 м/с и 15 750 м, большой – 835 м/с и 19 075 м/с. Бронебойным снарядом стреляли с применением большого заряда, начальная скорость при этом составляла 822 м/с.

Так же, как и гаубица sFH 18, пушка К 18 могла транспортироваться конной тягой (раздельной возкой – лафетная и ствольная повозки) либо механической.

В 1941 г. пушка К 18 подверглась модернизации. В частности, для увеличения дальности стрельбы ствол удлинили на 8 калибров, а вес большого заряда довели до 7,5 кг. Лафет также был модернизирован и унифицирован с лафетом гаубицы sFH 18/40. Такая пушка получила обозначение К 18/40, впоследствии измененное на К 42.

К началу Второй мировой войны вермахт располагал 702 пушками К 18. Производство таких систем продолжалось до самых последних месяцев войны, причем, вплоть до 1944 г. постоянно увеличивалось. Если в 1940 г. было выпущено лишь 35 таких орудий, а в 1941-м и 1942-м – соответственно, 108 и 135, то уже в

1943 г. выпуск резко возрос – до 454 единиц, а в 1944-м изготовили 701 такое орудие. Лишь в 1945 г. выпуск по вполне понятным причинам резко сократился – до 74-х единиц. Таким образом, общий объем производства составил 2209 единиц.

Пушки К 18 применялись в составе артиллерии РГК в трехбатарейных пушечных и смешанных (две батареи 150-мм гаубиц и одна – 105-мм пушек) дивизионах. Подобные смешанные дивизионы имелись и в составе танковых дивизий. Пушка К 18 являлась достаточно эффективным средством подавления целей на больших дистанциях, хотя для решения многих огневых задач мощность её снаряда была недостаточной.

ТТХ 105-мм полевых пушек см. приложение.

150-мм и 170-мм пушки

Гораздо большей мощностью по сравнению со 105мм пушками обладали пушки калибра 150 мм. Подобные системы получили относительно незначительное распространение в вермахте, но при этом отличались разнообразием типов.

От кайзеровской армии были «унаследованы» 150-мм пушки К 16. Эта артсистема была разработана фирмой «Крупп» и принята на вооружение в январе 1917 г. Серийное производство продолжалось до 1933 г., но в очень небольших объемах – по состоянию на 1 сентября 1939 г. вермахт располагал лишь 28 пушками К 16. При этом существовало два варианта этого орудия – K 16Kp производства «Крупп» (длина ствола

42,7 калибра) и K 16Rn выпуска концерна «Рейнметалл» (длина ствола 42,9 калибра). В остальном оба варианта были идентичны – их характерными чертами были горизонтальный клиновой затвор, гидравлический тормоз отката, коробчатый однобрусный лафет с дисковыми металлическими колесами. Орудие разрабатывалось с расчетом на раздельную возку конной тягой, но впоследствии стали применять и нераздельную с буксировкой полугусеничным тягачом. Правда, из-за неподрессоренного хода скорость транспортировки не превышала 10 км/ч.

Отсутствие в середине 30-х гг. 150-мм полевой пушки современной конструкции вынудило пойти на беспрецедентный шаг – на вооружение сухопутных войск приняли морскую 150-мм пушку SKC/28 (такие орудия применялись, в частности, на линкорах типов «Бисмарк» и «Шарнхорст», броненосцах типа «Дойчланд» и др.). В сухопутном варианте SKC/28 представляла собой довольно громоздкую конструкцию. Лафет напоминал аналогичный узел зенитных орудий и представлял собой платформу, водруженную на четырехосную повозку. В боевом положении пушка опускалась на опорную плиту, которую уравновешивали восемь крестообразно расположенных станин и сошник, забиваемый в землю. В общем, такая конструкция, приемлемая для береговой обороны, была мало подходящей для артиллерии полевой. Тем не менее, в 1941 г. сухопутные войска располагали пятью моторизованными дивизионами SKC/28 (в каждом – три трехорудийные батареи). В том же году в попытке повысить подвижность восемь стволов SKC/28 установили на лафеты от 210-мм мортир.

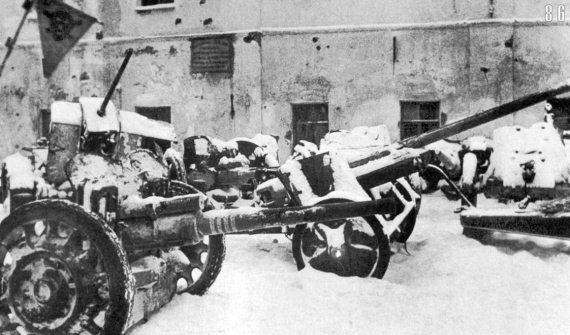

^{Противотанковые орудия Pak18(f)}

В 1938 г. на вооружение вермахта приняли новую 150-мм полевую пушку – 15 cm Kanone 18 (К 18). Орудие было разработано концерном «Рейнметалл». Это орудие имело ствол со свободной трубой без дульного тормоза. Затвор горизонтальный клиновой. Тормоз отката гидравлический, помещенный в люльку. Находящийся над стволом накатник гидропневматический. Имелся гидропневматический уравновешивающий механизм (две цилиндрические стойки). Лафет однобрусный коробчатый. Стрельба велась с колес либо со специальной платформы, состоящей из двух частей – в последнем случае обеспечивался круговой обстрел. Перевозка осуществлялась механической тягой на двух повозках. Имелось два варианта колес – со сплошными резиновыми грузошинами либо пневматические. В первом случае допускалась скорость буксировки 24 км/ч., во втором – до 50 км/ч. т

Объем выпуска 150-мм пушек К 18 был весьма невелик. Так, в 1940 г. изготовили 21 орудие, в 1941-м – 45, в 1942-м – 25 и в 1943-м – десять, после чего их выпуск прекратился.

Ещё одним образцом 150-мм пушки вермахт обязан Турции. Эта страна в 1938 г. заказала партию таких пушек концерну «Крупп». Заказчику до начала Второй мировой войны успели поставить лишь два орудия, заказ на остальные 64 единицы в ноябре 1939 г. был перекуплен вермахтом. Орудие приняли на вооружение как 15 cm Kanone 39 (К 39). Уже к концу года вермахт получил первые 15 пушек, но изготовление остальных затянулось – последняя партия из 13-ти единиц была готова лишь в 1942 г.

В отличие от К 18, «турецкая» пушка имела ствол-моноблок и лафет с раздвижными станинами. Часть орудий К 39, поставленных в береговую артиллерию, комплектовалась разборными опорными рамами, допускающими круговой обстрел. Стрельба с рамы велась при сведенных станинах. Возка системы осуществлялась на двух повозках, буксируемых тягачами Sd.Kfz.9, -лафетной и ствольной. В случае применения опорной рамы для её перевозки добавлялась третья повозка.

Боекомплект К 18 и К 39 состоял из одинаковых снарядов, но заряды были для каждой пушки свои (невзаимозаменямые). Гильзы различались длиной и диаметром: для К 18 – 815,6 мм и 178,2 мм, а для К 39 – соответственно, 525 и 185,2 мм. Использовались следующие типы снарядов:

– 15 cm K.Gr. 18 – стандартный осколочно-фугасный снаряд весом 43 кг. Вес ВВ – 5,58 кг;

– 15 cm K.Gr. 42 – осколочно-фугасный снаряд с железокерамическим пояском. Весовые характеристики идентичны предыдущему образцу;

– 15 cm Sprgr. L/4,6(kz) – укороченный осколочно-фугасный снаряд, имевший, однако, больший вес – 45 кг;

– 15 cm Gr. 19 rot Be. – бетонобойный снаряд весом 43,5 кг. Вес ВВ – 3 кг;

– 15 cm Pz.Sprgr. L/3,8 – бронебойный снаряд весом 45,3 кг;

– 15 cm Hpzgr. – полубронебойный снаряд весом 45 кг.

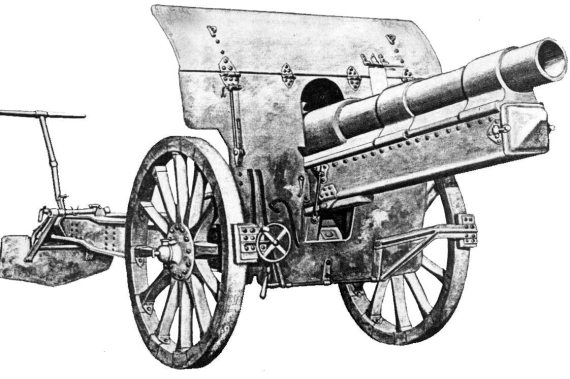

^{Гаубица sFH 13}

Для К 18 и К 39 имелись по три заряда – большой, малый и средний. Для первой из них вес зарядов с применением дигликолевого/нитроглицеринового пороха составлял 19,3/14,3, 17,6/12,3 и 9/7 кг; для второй соответственно – 18,7/15,15, 16,2/10 и 9,175/6,35 кг.

Баллистические характеристики К 18 и К 39 были одинаковы. Максимальная дальность стрельбы осколочно-фугасным снарядом составляла на малом заряде – 16 760 м, на среднем – 21 650 м и на большом – 24 740 м.

Сворачивание выпуска 150-мм пушек компенсировалось внедрением в производство 170-мм пушек (собственно, это орудие имело калибр 172,5 мм, но в германских документах именовалось «17-сантиметровым»; да и все «15-сантиметровые» артсистемы вермахта на деле имели калибр 149,1 мм). Создано это орудие было совместными усилиями концернов «Крупп» и «Ганомаг» в 1939-40 гг. При этом был использован лафет 210-мм мортиры, поэтому официально пушка обозначалась как 17 cm K Mrs Laf– «17-сантиметровая пушка на мортирном лафете».

Пушка имела ствол со свободной трубой и горизонтальный клиновой затвор. Дульный тормоз отсутствовал. Возка осуществлялась раздельно – двумя тягачами Sd.Kfz.8. Процедура приведения K Mrs Laf в боевое положение была довольно трудоемкой – расчет из 15 чел. проделывал эту операцию в течение примерно получаса.

На небольшие расстояния допускалась перевозка пушки со стволом, наложенным на лафет, но скорость при этом не должна была превышать 4–6 км/ч. Лафет обеспечивал круговой обстрел при перестановке хобота, при неподвижном хоботе угол горизонтального обстрела ограничивался 16°.

Боекомплект K Mrs Laf состоял из снарядов пяти типов:

– 17 cm K.Gr. 38(Hb) – осколочно-фугасный снаряд с баллистическим колпачком. Вес снаряда 62,8 кг, вес ВВ 6,1 кг;

– 17 cm K.Gr. 39 – осколочно-фугасный снаряд весом 68 кг;

– 17 cm Pz.Gr. 43 – бронебойный снаряд;

– 17 cm Ве. Gr 43 – бетонобойный снаряд;

– 17 cm Br.Gr. 43 – зажигательный снаряд.

Зарядов четыре – весом 15,4, 20, 29,5 и 30,25 кг. На четвертом заряде дальность стрельбы снарядом K.Gr. 38(Hb) достигала 31 км.

Серийное производство K Mrs Laf началось в январе 1941 г. В общей сложности было изготовлено 318 таких пушек: 91 единица в 1941 г., 126 – в 1942-м, 78 – в 1943-м, 40 – в 1944 и последние три единицы сдали в 1945 г. Стоимость одной пушки составляла 124 000 рейхсмарок. Организационно пушки K Mrs Laf включались, прежде всего, в смешанные моторизованные дивизионы артиллерии РГК, каждый из которых состоял из трех трехорудийных батарей – двух с 210-мм мортирами и одной со 170-мм пушками. Применялись такие пушки и в береговых батареях Атлантического вала. По состоянию на 1 марта 1945 г. в артиллерийских частях вермахта числилось 88 пушек K Mrs Laf.

Пушка K Mrs Laf была довольно мощным для своего калибра огневым средством, обладающим большой дальностью огня и способным поражать цели, в том числе и защищенные, в глубине обороны противника. Специалисты вермахта считали её лучшей в классе тяжелых пушек.

ТТХ 150-мм и 170-мм полевых пушек см. приложение.
