Изменение геометрии стен

Стены на плане подобны двумерным объектам, поэтому их можно редактировать, то есть перемещать, копировать, поворачивать, зеркально отображать и т. п. Однако в силу определенной специфики стен для них существуют и особые действия редактирования, неприменимые для двумерных объектов. Эти отличия касаются, во-первых, изменения положения и размеров стен по третьей координате – высоте, которая не имеет смысла для двумерных объектов, расположенных на плоскости уровня этажа, а во-вторых, двумерные объекты не имеют толщины.

Рис. 5.8. Построение стены в виде полилинии

Рис. 5.9. Полигональная стена

В четвертой главе были рассмотрены способы редактирования путем вызова команд из меню Edit (Редактор). Однако существует более эффективный метод работы с объектами – использование палитры редактирования (см. разд. «Построение полилиний» гл. 3). Именно его мы и будем применять в дальнейшем.

При редактировании объектов эта палитра появляется на экране при щелчке кнопкой мыши на выделенном объекте. Набор кнопок, расположенных на палитре редактирования, зависит от конкретной ситуации, при которой она была вызвана: типа выделенного объекта, на котором был произведен щелчок; места на объекте, где находился при щелчке указатель мыши; состояния выделенного объекта; режима редактирования и т. п.

Постройте прямую стену с постоянным сечением. Выделите ее и щелкните кнопкой мыши на базовой линии стены – появится палитра редактирования с набором действий, применимых к выделенному ребру стены (рис. 5.10).

Рис. 5.10. Палитра редактирования прямой стены с постоянным сечением

Данная палитра включает в себя десять кнопок, определяющих действия редактирования, которые могут быть применены к данной стене. Рассмотрим самые важные из этих действий, вызываемых следующими кнопками, подробнее.

– Drag (Перемещение) – применяется для перемещения стены на другое место. После нажатия данной кнопки необходимо указать точку перемещения. Стена изменит свое положение в соответствии с указанной точкой (рис. 5.11).

Рис. 5.11. Перемещение стены

В новое положение перемещенная стена встанет той точкой, на которой находился указатель мыши при щелчке на базовой линии стены. Если нужно установить в определенную точку, например конец или середину стены, то щелкать при вызове палитры редактирования нужно именно на этих точках или, что настоятельно рекомендуется, использовать метод объектной привязки (см. гл. 4).

ПРИМЕЧАНИЕ

Как и для плоских объектов, перемещение при нажатой клавише Ctrl действует как копирование.

– Rotate (Поворот) – предназначена для поворота выделенного объекта. После выбора действия первым щелчком кнопки мыши определяется точка, относительно которой будет повернут объект, вторым щелчком фиксируется начальная точка дуги поворота и третьим – конечная точка дуги поворота (рис. 5.12).

Рис. 5.12. Поворот стены

– Mirror (Зеркальное отражение) – после выбора действия щелчками кнопки мыши указываются начальная и конечная точки линии, относительно которой должен быть отражен объект (рис. 5.13).

Рис. 5.13. Действие зеркального отражения

Мы рассмотрели инструменты редактирования прямых стен с постоянным сечением. Как было показано, некоторые из действий редактирования превращают прямые стены в трапециевидные (полигональные), которые имеют специфичные функции редактирования. Рассмотрим для примера одну из них.

– Offset all edges (Растяжение / сжатие контура) – действие пропорционального изменения размеров выделенного контура. Нажав данную кнопку, необходимо указать точку, через которую будет проходить новый контур, стороны которого параллельны соответствующим сторонам выбранного (рис. 5.14). Для сжатия контура указываемая точка должна находиться внутри контура.

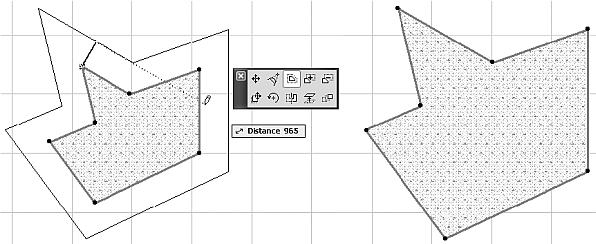

Рис. 5.14. Растяжение / сжатие контура

Формирование перекрытий

Под перекрытием в ArchiCAD подразумевается плоский элемент, подобный полигональной стене. Подробно рассматривать перекрытие нецелесообразно, поскольку практически все элементы управления его настройками и способы построения и редактирования уже известны по другим объектам.

Для построения перекрытий используется инструмент Slab (Перекрытие), вызываемый кнопкой

палитры инструментов.

Материал для объемного отображения перекрытия можно выбрать отдельно для верхней, нижней и торцевой граней в разделе Model (Модель) окна Slab Default Settings (Настройки параметров перекрытия по умолчанию), которое вызывается кнопкой

информационной палитры.

Для построения перекрытия необходимо определить его контур, используя один из методов, который выбирается нажатием соответствующей кнопки информационной палитры. Имеется три метода: построение прямоугольного контура, прямоугольного контура с поворотом и произвольного контура. Все эти методы рассматривались ранее при построении линий, полилиний и стен.

Формирование крыш

Самый сложный объект здания – крыша, так как она может иметь разнообразные формы, а ее конструкционные элементы – скаты – расположены в пространстве в разных плоскостях.

Скаты могут быть прямоугольной или многоугольной формы. Положение скатов определяется двумя параметрами: базовой линией, располагающейся на нижней грани ската и параллельной плоскости этажа, и уклоном – углом наклона плоскости ската к горизонтальной плоскости. Направление уклона ската крыши на плане этажа определяется по риске, расположенной на базовой линии ската. Она направлена в сторону возвышения ската.

Для построения крыш в программе используется инструмент Roof (Крыша), кнопка вызова которого

находится в разделе Design (Проектирование) палитры инструментов. Нажатие этой кнопки отображает элементы управления инструмента построения крыш на информационной палитре (рис. 5.15).

Кнопка

информационной палитры открывает окно Roof Default Settings (Настройки параметров крыш по умолчанию) (рис. 5.16).

Рис. 5.15. Информационная панель в режиме построения крыш

ПРИМЕЧАНИЕ

Поскольку крыша является составным объектом, то настройки параметров будут относиться к строящемуся или редактируемому скату (скатам), а не ко всей крыше в целом.

Настройка параметров крыш

В разделе Geometry and Positioning (Форма и расположение) отсутствует поле для ввода высоты объекта, поскольку высота ската крыши будет определяться его уклоном. Уклон ската устанавливается в поле Roof Slant Angle (Угол уклона ската), расположенном в правой области раздела.

В расположенных ниже полях устанавливается толщина ската, которая может быть измерена как толщина поперечного или вертикального среза. Значения этих величин при установленном уклоне взаимосвязаны.

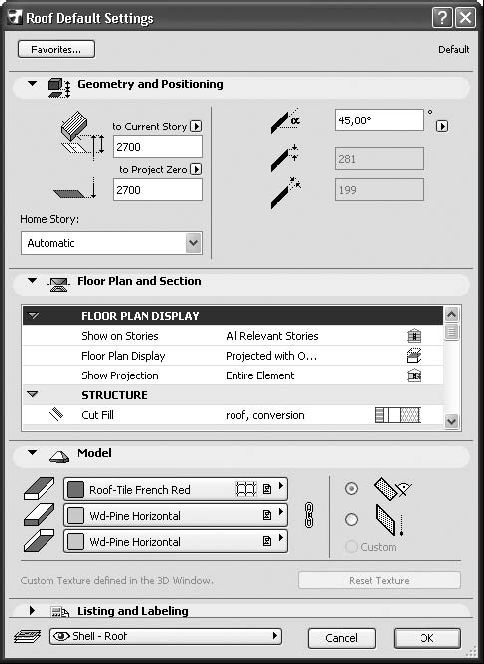

Рис. 5.16. Окно настройки параметров крыш

ПРИМЕЧАНИЕ

Два последних поля недоступны для изменения, если в качестве профиля ската выбран многослойный профиль, имеющий заданную толщину.

Переключатель, расположенный в правой части раздела Model (Модель) данного окна, предназначен для установки формы подрезки торца ската. Он имеет три положения: подрезка, перпендикулярная плоскости ската, подрезка по вертикальной плоскости и выборочный, параметры которого устанавливаются в окне Roof Edge Angle (Угол подрезки ската) (рис. 5.17). Данное окно открывается нажатием кнопки

палитры редактирования ската.

Рис. 5.17. Окно настройки подрезки ската

В данном окне, кроме трех вышеназванных форм подрезки ската, можно установить подрезку, параллельную плоскости этажа, а также установкой флажка Apply on All Edges (Применить ко всем краям) распространить действие команды на все края выбранного ската.

Построение крыш

ArchiCAD предоставляет проектировщику несколько методов построения скатов. Этим методам соответствуют следующие кнопки, расположенные на информационной палитре:

– построение многоугольных скатов. Используется для проектирования крыш с формой скатов, задаваемой пользователем;

– построение прямоугольных скатов. С некоторой задержкой после нажатия данной кнопки пользователю предлагается выбрать один из двух методов построения ската: с ориентацией сторон по координатной сетке проекта и с поворотом относительно ее;

– построение многоскатной крыши. Полностью автоматическое построение крыши по заданному контуру ее основания;

– построение сводов и куполов. После нажатия данной кнопки предлагается выбрать один из двух методов построения: сводчатой крыши или купола. При выборе метода построения свода кнопка принимает вид

Чтобы автоматически построить многоскатную крышу, необходимо выполнить следующие действия.

1. Активировать инструмент Wall (Стена).

2. Открыть окно настройки параметров стен.

3. Установить высоту стены, равную 2800 от уровня этажа.

4. Построить контур стен здания, подобный показанному на рис. 5.18.

Рис. 5.18. План здания

5. Активировать инструмент построения крыш, нажав кнопку

палитры инструментов.

6. Нажать кнопку

информационной палитры, чтобы открыть окно настройки параметров крыш.

7. Установить возвышение ската крыши, равное 2700 от уровня этажа, и нажать кнопку OK.

8. Выбрать метод построения многоскатных крыш, нажав кнопку

информационной панели.

9. Последовательно обойти контур стен, щелкая кнопкой мыши на каждом внешнем углу. При правильной привязке указатель мыши должен принимать форму

в начальной точке обхода, форму

– на углах контура и в конечной точке обхода, которая должна совпасть с начальной.

После замыкания контура на экране появится окно PolyRoof Settings (Настройки многоскатной крыши) (рис. 5.19).

В поле Levels (Ярусы) указывается количество ярусов крыши (их может быть не больше четырех). Количество доступных полей для ввода параметров ярусов зависит от количества ярусов, указанного в поле Levels (Ярусы). В расположенных слева от каждого яруса полях вводится значение высоты соответствующего яруса, в таких же полях справа – уклон яруса.

В нижней левой части окна устанавливается форма подрезки торцов скатов, в нижней правой – толщина в поле Roof Thickness (Толщина крыши) и расстояние от проекции нижнего торца до проекции базовой линии в поле Eave Overhang (Свес).

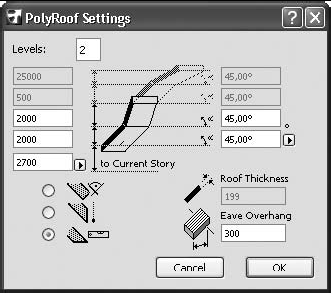

Рис. 5.19. Окно настройки параметров многоскатной крыши

10. Нажать кнопку OK, чтобы завершить построение крыши.

Чтобы получить полное представление о построенном объекте, можно переключиться в окно просмотра и редактирования трехмерного изображения, нажав на клавиатуре клавишу F3 (рис. 5.20).

Рис. 5.20. Объемное изображение крыши

Если нажать кнопку Orbit (Облет)

то включится режим, при котором перемещение указателя мыши при нажатой левой кнопке приводит к динамическому изменению точки взгляда на объект. Включить / выключить этот режим в процессе просмотра можно также, нажав клавишу 0.

ПРИМЕЧАНИЕ

Если мышь имеет колесо прокрутки, то эта функция доступна без щелчка на этой кнопке. Изменение точки взгляда будет происходить при перемещении мыши с одновременно нажатыми клавишей Shift и колесом прокрутки мыши.

Изменяя точку взгляда на объект, убедитесь в правильности построения крыши. Если результат построения не соответствует вашим ожиданиям, то выделите крышу и, открыв окно настройки ее параметров, измените необходимые значения. Другой способ – удалить крышу и построить ее заново, введя необходимые значения в окне PolyRoof Settings (Настройки многоскатной крыши).

Остальные типы крыш строятся аналогично, и можно освоить соответствующие методы самостоятельно с помощью справочной системы.

Эта глава посвящена основным методам создания конструктивно-планировочной структуры архитектурного сооружения: поэтажному планированию, созданию и редактированию основных конструктивных элементов здания: стен, перекрытий, балок, колонн и крыш.

Материал данной главы и освоение рассмотренных приемов создания элементов конструкций позволят спроектировать каркас практически любого сооружения от фундамента до крыши.

Глава 6
Работа с библиотекой объектов

Виртуальное здание построено, однако это не конец проекта, а только его начало, ведь фундамент, голые стены и крыша – это подобие пещеры первобытного человека. В доме должны быть двери и окна, лестницы и мебель, отопление и освещение, водо– и газоснабжение, канализация, электросеть, сеть связи и много чего еще, носящего общее название «инфраструктура объекта».

Как быть, если таких объектов в проекте сотни? Рисовать каждое кресло или раковину? Конечно, нет. С системой ArchiCAD поставляются библиотеки готовых объектов, которые пользователь просто вставляет в нужное место, определив при необходимости их параметры: форму, размеры, ориентацию и т. д. Конечно, для этого объект должен быть спроектирован особым образом. Однако тонкости проектирования параметрических объектов нас пока не интересуют. Наша цель – научиться работать со встроенными библиотеками объектов ArchiCAD.

Работа с библиотекой стандартных элементов

Для работы с библиотекой объектов предназначен инструмент Object (Объект), кнопка активации которого расположена на палитре инструментов и имеет вид

Нажатие этой кнопки отображает на информационной палитре элементы управления параметрами этого инструмента (рис. 6.1).

Рис. 6.1. Информационная палитра инструмента Object (Объект)

Кнопка

открывает окно настройки параметров объекта (рис. 6.2).

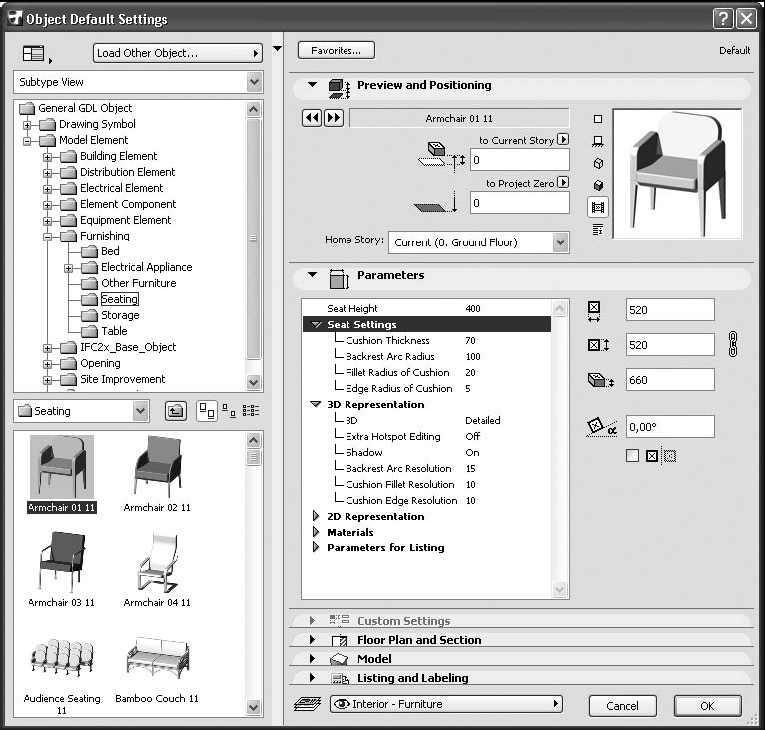

Рис. 6.2. Окно работы с библиотекой объектов

Вид данного окна заметно отличается от вида рассмотренных ранее окон установки параметров других инструментов, поскольку это окно является не только контейнером для элементов управления настройкой параметров объекта, но и инструментом работы с библиотекой объектов ArchiCAD.

Отличие определяется, прежде всего, наличием в левой части окна двух областей: области, представляющей иерархическую структуру библиотеки объектов ArchiCAD, и области представления и выбора объекта.

Расположение, вид и видимость этих областей можно изменять. Во-первых, их можно убрать с экрана, нажав вертикальную кнопку, отделяющую эти области от области установки параметров объекта. Во-вторых, можно изменить относительное расположение этих областей, нажав кнопку

расположенную в левом верхнем углу окна, вызвав панель с кнопками выбора относительного расположения областей (рис. 6.3).

Рис. 6.3. Панель выбора относительного расположения областей

Три кнопки соответствуют трем вариантам расположения областей: при первом варианте эти области располагаются одна под другой, при втором – рядом друг с другом, при третьем – отображается только область представления и выбора объекта.

Над областью структуры библиотеки расположен открывающийся список, состоящий из трех способов представления этой области:

□ Folder View (В виде папок) – отображение в виде иерархической структуры библиотеки объектов;

□ Subtype View (По типам объектов) – отображение с группировкой объектов по их типам;

□ Find Library Parts (Найти части библиотеки) – предназначен для поиска объектов в библиотеке по наименованию искомого.

У области представления и выбора объектов свои инструменты. Открывающийся список, расположенный над этой областью, позволяет перемещаться по структуре библиотеки, а кнопки, расположенные справа от этого списка, помогают представить набор объектов в необходимом виде.

Справа от кнопки

находится кнопка Load Other Object (Загрузить другие объекты), нажатие которой открывает меню, где можно выбрать следующие способы загрузки других объектов в библиотеку:

□ from File Dialog Box (Из Проводника) – открывается обычное окно Проводника Windows, с помощью которого выбирается файл, содержащий новые объекты;

□ Open Library Manager (Открыть менеджер библиотек) – запускается специальная программа, предназначенная для управления библиотеками объектов проекта.

Последний пункт меню является ссылкой на раздел сайта компании Graphisoft, содержащий информацию, связанную с разработкой библиотечных объектов.

Правая область рассматриваемого окна предназначена для настройки параметров выбранного объекта и его просмотра. Кнопки

и

предназначены для прокрутки списка объектов в прямом и обратном направлениях, а ряд кнопок слева от отображения выбранного объекта позволяет управлять его видом. С их функциями можно ознакомиться самостоятельно.

Проектирование дверей

Для создания дверей нужно нажать кнопку палитры инструментов Door (Дверь)

– на информационной палитре появятся элементы управления настройкой параметров двери (рис. 6.4).

Рис. 6.4. Элементы управления настройкой параметров двери

Настройка параметров двери

Нажатие кнопки

откроет окно Door Default Settings (Настройки параметров двери по умолчанию) (рис. 6.5).

Не стоит пугаться обилия параметров. Их большое количество говорит о возможности воплотить в жизнь практически любую фантазию. Рассмотрим настройку только основных параметров дверей, с остальными пытливый читатель ознакомится самостоятельно.

Листая с помощью кнопок

и

список имеющихся объектов, можно выбрать вид двери. Кнопками Anchor Point (Точка привязки) выбирается способ привязки двери к стене: к центру или краю дверного проема. Справа от этих кнопок расположены следующие кнопки для выбора способа монтажа двери в стену:

– заподлицо с плоскостью стены;

– с отступом в толщу стены, без четвертей;

– с отступом в толщу стены, с четвертями.

Глубина заложения двери в стену вводится в поле, которое становится доступным при выборе одного из двух последних способов монтажа.

Кнопка Flip (Зеркально) становится доступной, если окно открыто для изменения параметров уже имеющейся в проекте двери. Использование данной кнопки изменит сторону открытия двери на противоположную.

Кнопка Empty Opening (Проем) служит для вставки в стену пустого проема.

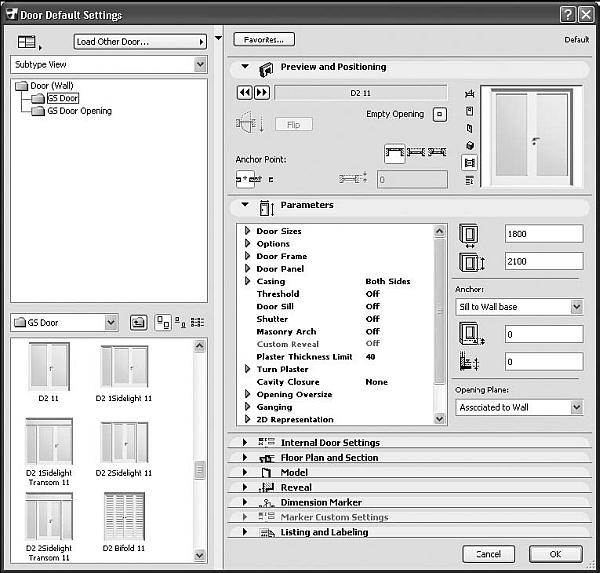

Рис. 6.5. Окно настройки параметров двери

В правой части раздела Parameters (Параметры) расположены поля для ввода ширины и высоты двери. Открывающийся список содержит способы привязки двери к основанию стены (Sill to Wall Base) или уровню этажа (Sill to Story), причем в качестве точки привязки можно выбрать основание (Sill) или притолоку (Header) двери. При необходимости можно добавить к высоте привязки постоянную величину, поле для ввода которой расположено под полем ввода высоты точки привязки.

Левая часть раздела Parameters (Параметры) содержит в себе все параметры объекта. При необходимости можно корректировать их прямо в этом окне, но удобнее делать это в специально предназначенных окнах соответствующего раздела.

Главный раздел настройки параметров двери – Intern al Door Settings (Параметры внутренней двери). Основной элемент управления – кнопка Door Size Settings (Размеры двери), открывающая меню подразделов (рис. 6.6).

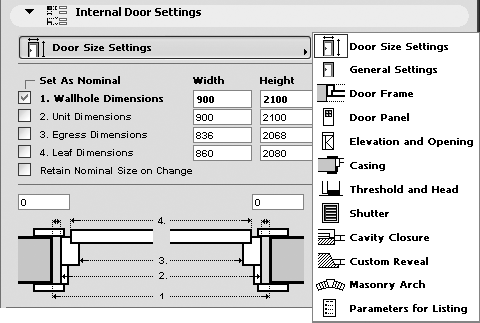

Рис. 6.6. Меню подразделов параметров внутренней двери

ВНИМАНИЕ

Заголовок раздела изменяется в зависимости от типа выбранного объекта. На пример, при выборе входной двери заголовок раздела будет Entrance Door Settings (Параметры входной двери) и т. п. То же относится и к упомянутой кнопке.

Подразделы данного меню включают в себя разнообразные настройки для определения параметров двери:

□ Door Size Settings (Размеры двери) – устанавливаются номинальные размеры двери для выбранного способа измерения (по дверному проему, дверной коробке, проходу или дверной панели);

□ General Settings (Общие настройки) – определяются ограничения на величину открытия створок, параметры обналички и порогов, вид уплотнения, параметры монтажа при установке двери с отступом в толщу стены с четвертями, а также степень подробности изображения двери на плане этажа и в объемном изображении;

□ Door Frame (Косяк) – обозначаются вид, положение, размеры и другие параметры дверного косяка;

□ Door Panel (Дверная панель) – выбирается тип панели (стеклянная, филенчатая, с остеклением и т. д.), настраиваются параметры дверной панели, включая тип и расположение дверных ручек, наличие и размеры средников и т. п.;

□ Elevation and opening (Возвышение и открывание) – определяются относительная ширина створок двери (для двустворчатых дверей), угол открытия, тип и цвет линий для отображения двери на плане и в трехмерном изображении;

□ Casing (Обналичка) – настраиваются всевозможные параметры обналички двери, включая вид, расположение и размеры элементов обналички;

□ Threshold and Head (Порог и притолока) – выбираются вид, размеры, материал и параметры отображения порога и притолоки;

□ Shutter (Створка) – выбирается вид и настраиваются параметры створок, ставней (для окон) и жалюзи;

□ Cavity Closure (Уплотнения) – определяются геометрические размеры, метод, параметры монтажа и способ отображения дверных уплотнений;

□ Custom Reveal (Параметры четвертей) – настраиваются параметры монтажа при установке двери с отступом в толщу стены с четвертями;

□ Masonry Arch (Арка) – выбирается тип и настраиваются параметры дверного перекрытия;

□ Parameters for Listing (Дополнительные параметры) – здесь расположены поля для ввода дополнительной информации, в частности, площади и периметра остекления, наименования фирмы-производителя, параметров теплопроводности, огнеустойчивости, звукоизоляции, цены и т. п., включая поля для ввода произвольных характеристик.

ПРИМЕЧАНИЕ

Состав и доступность разделов и элементов управления настройками параметров двери зависит от выбора типа двери и установки конкретных значений параметров.
