Bf 109С. Этот вариант оснащался двумя дополнительными пулеметами в крыле, а иногда пятым пулеметом, стреляющим через втулку винта.

Bf 109D. Хотя эта модель первоначально должна была оснащаться новым двигателем DB 600, она не сильно отличалась от Bf 109С, поскольку на нее продолжали ставить Jumo 210. Несколько экземпляров оснастили DB 600 в пропагандистских целях.

Эта последняя версия, в основном предназначенная для экспорта, была самой многочисленной, которой оснащались дислоцированные в Германии части Люфтваффе до появления Bf 109Е.

Когда в сентябре 1939 г. началась война в Европе, Bf 109D-1 все еще находились в строю и использовались в Польше для ударов по наземным целям.

Под командованием оберлейтенанта Йоханнеса Штайнхоффа Me 109 В, С и D использовались как ночные истребители в 10.(Nacht)JG 216 и 11 ./JG 2 с сентября 1939 г. до лета 1940 г., когда они были переведены в резервные и учебные подразделения.

Во время аншлюса Австрии в марте 1938 г. в Люфтваффе было шесть истребительных групп, вооруженных Bf 109, не считая Jagdgruppe 88. Осенью того же года в германских ВВС насчитывалось около 500 самолетов данного типа.

Легион «Кондор». Стандартные схемы камуфляжа

Первая цветовая схема Верхние поверхности: RLM 77 Нижние поверхности: RLM 65

Вторая цветовая схема Верхние поверхности: RLM 63 Нижние поверхности: RLM 65

Третья цветовая схема Верхние поверхности RLM 62 Нижние поверхности: RLM 65

Верхние поверхности: RLM 63 Руль направления и законцовки крыльев: RLM 02

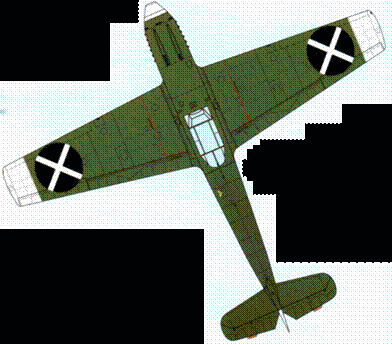

Четвертая цветовая схема Верхние поверхности: RLM 71 Нижние поверхности: RLM 65

Пятая цветовая схема Верхние поверхности: RLM 72, RLM 71 Нижние поверхности: RLM 65

Шестая цветовая схема Верхние поверхности: RLM 71 Нижние поверхности: RLM 65

RLM 63 и 77 определены в каталоге RLM как Hellgrau (светло-серый), несмотря на то, что RLM 63 очень напоминает интерьерный серо-зеленый RLM 02, a RLM 77 – это светло-серый цвет без зеленого оттенка. На чернобелых фотографиях того времени эти два тона трудноразличимы.

Стандартные схемы камуфляжа

Ранние машины Messerschmitt Bf 109 перед войной часто окрашивались целиком в темно-зеленый цвет (RLM 70).

Эта схема также применялась во время вторжения в Польшу. В период блицкрига в Бельгии и Франции на смену ей пришла комбинация RLM 70/71.

Светло-голубой (RLM 65), которым окрашивали нижние поверхности, мог наноситься и выше, чем изображено на первой схеме, чтобы обеспечить лучшую маскировку во время воздушных боев на больших высотах.

Первая схема Верхние поверхности: rlm 70 Мижние поверхности: RLM 65

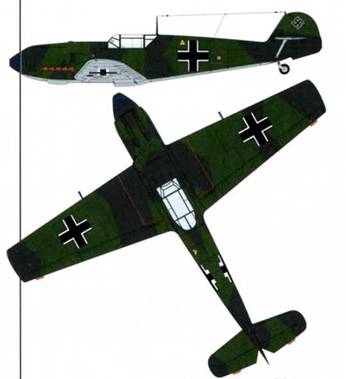

Вторая схема Верхние поверхности: RLM 70, RLM 71 Нижние поверхности: RLM 65

Знаки национальном принадлежности

Было два типа – в белом круге или без круга, но всегда на красном фоне rlm 23

Первоначально при окраске верхних поверхностей крыльев и фюзеляжа Messerschmitt Bf 109 использовали оттенки зеленого RLM 70/71, которые наносились по различным камуфляжным схемам, состоящим из более или менее угловатых фигур с четкими или слегка размытыми краями. Иногда использовали серо-зеленый RLM 02 вместо черно-зеленого RLM 70, так как полагали, что он лучше подходит для маскировки.

Bf 109B-1 в люфтваффе

Bf 109В-1 h3 2j/88, Испания, весна 1937 г. Пилот: Unteroffizier (младший сержант) Норберт Флегель Верхние поверхности: RLM 77 Нижние поверхности: RLM 65

Bf 109В-1 из 2 j/88, Испания, 1937 г. Верхние поверхности: RLM 77 Нижние поверхности: RLM 65

Bf 109В-1 h3 2j/88, Испания, июнь 1938 г. Этот самолет переоборудовали в Bf 109В-2, когда на нем заменили деревянный винт металлическим, и поставили другой кок. Верхние поверхности: RLM 63 Нижние поверхности: RLM 65

Bf 109В-1 из 2.j/88, Испания, февраль 1938 г. Летчик-испытатель капитан Розанов. Эта машина была захвачена республиканцами. Верхние поверхности: RLM 77. Нижние поверхности: RLM 65

Bf 109B-2 в люфтваффе

Bf 109В-2 из II./jg 132 «Рихтгофен», Германия, весна 1937 г. Верхние поверхности: RLM 70 Нижние поверхности: RLM 65

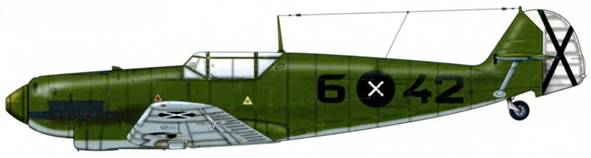

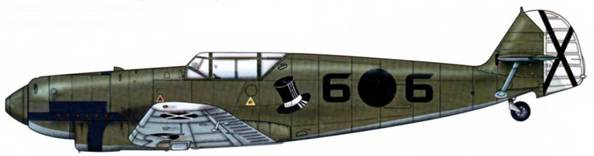

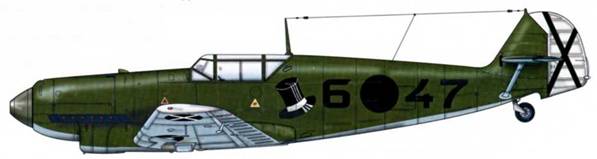

Bf 109В-2 из 2.j/88, Испания, весна 1937 г. Верхние поверхности: RLM 62 Нижние поверхности: RLM 65

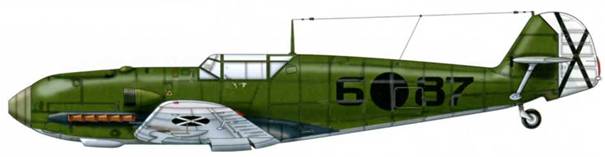

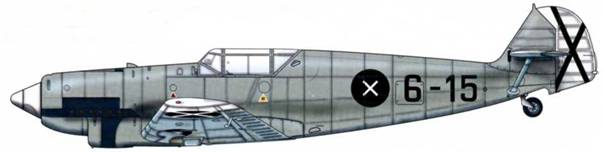

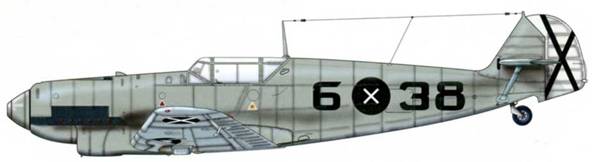

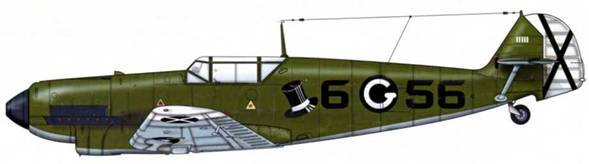

Bf 109В-2 из 2j/88, Испания, июль 1937 г. Пилот Unteroffizier (младший сержант) Вильгельм Штеге Верхние поверхности: RLM 63. Нижние поверхности: RLM 65.

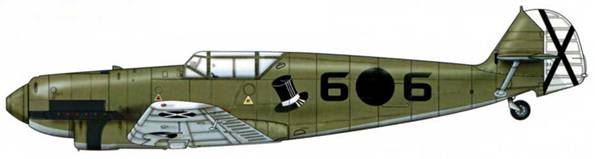

Bf 109В-2 из 2.j/88, Испания, 1938 г. Пилот капитан Харро Хардер, командир эскадрильи Верхние поверхности: RLM 62/63. Нижние поверхности: RLM 65

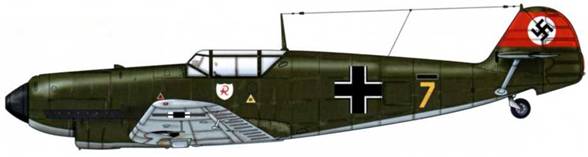

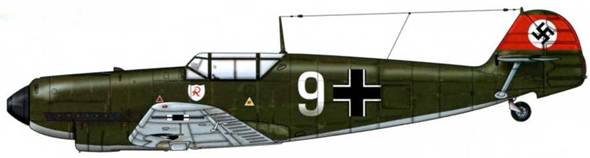

Bf 109В-2 из 6./jg 132 «Рихтгофен», Ютеборг-Дамм, конец 1937 г. Другие источники называют этот самолет Bf 109В-1 Верхние поверхности: RLM 70 Нижние поверхности: RLM 65

Bf 109В-2 из легиона «Кондор», Испания, 1937 г. Пилот Unteroffizier (младший сержант) Е. Терри Верхние поверхности: RLM 77. Нижние поверхности: RLM 65.

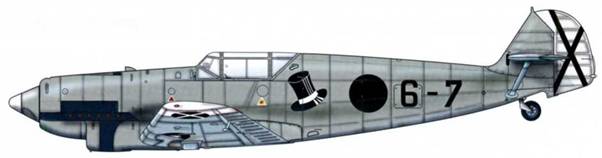

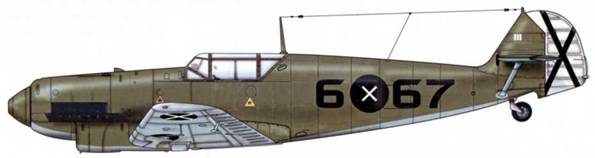

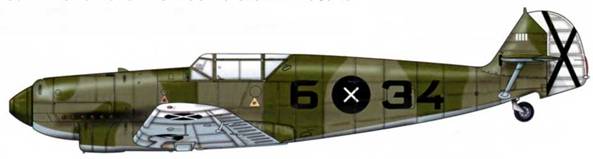

Bf 109В-2 из 2.j/88, Испания, февраль 1938 г. Верхние поверхности: RLM 62/63 Нижние поверхности: RLM 65.

Bf 109В-2 из 1./jg 133, Висбаден, Германия, 1938 г. Верхние поверхности: RLM 70 Нижние поверхности: RLM 65

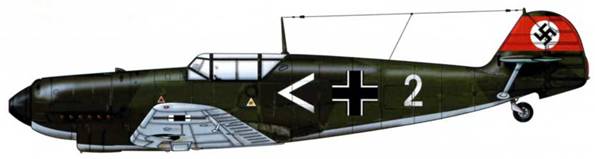

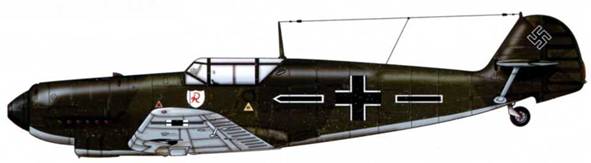

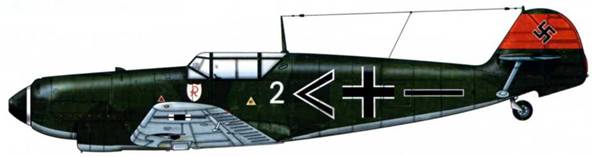

Bf 109В-2 из II./jg 132 «Рихтгофен» На этом самолете летал Cruppenadjudant Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109В-2 из 2./jg 132 «Рихтгофен» Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

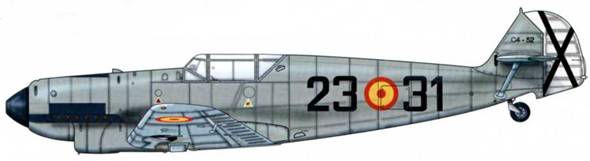

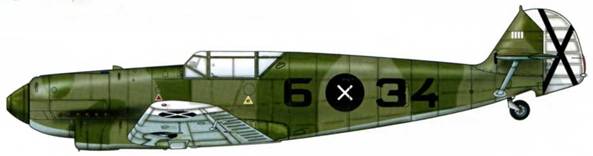

Bf 109В-2 из 23-го истребительного полка испанских ВВС Верхние поверхности: RLM 77 Нижние поверхности: RLM 65.

Bf 109В-2 швейцарских ВВС, декабрь 1937 г. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109C в люфтваффе

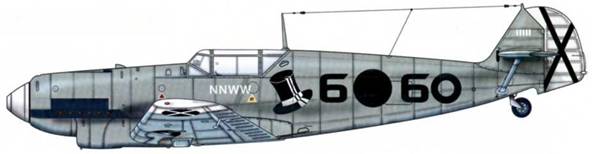

Bf 109С из j/88, Испания, 1938 г. Пилот Unteroffizier (младший сержант) Герберт Шоб Литеры NNWW – первые буквы фразы «Nur Nicht Weich Werden», что буквально означает «Только не быть мягким». Верхние поверхности: RLM 77. Нижние поверхности: RLM 65.

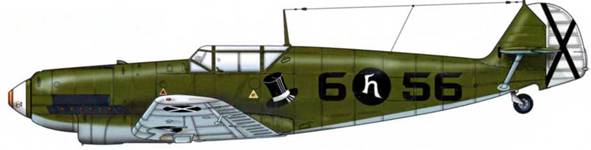

Bf 109С из j/88, Испания, весна 1938 г. Верхние поверхности: RLM 62 Нижние поверхности: RLM 65

Bf 109С из 5./jg 52 «Штраусберг», Германия, 1940 г. Обратите внимание, что выхлопные патрубки такие же, как у Bf 109Е, оснащенного двигателем DB 601. Верхние поверхности: RLM 70 Нижние поверхности: RLM 65

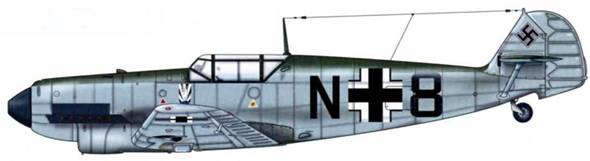

Bf 109С из 10.(n)/jg 77, Ольборг, Дания, июль 1940 г. Верхние поверхности: RLM 71 Нижние поверхности: RLM 65

Bf 109D в люфтваффе

Bf 109D из jg 132 «Рихтгофен», Германия, 1938 г. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109D из 1 .j/88, Испания, июнь 1938 г. Пилот Oberleutnant (старший лейтенант) Вольфганг Шельманн Верхние поверхности: RLM 62 Нижние поверхности: RLM 65

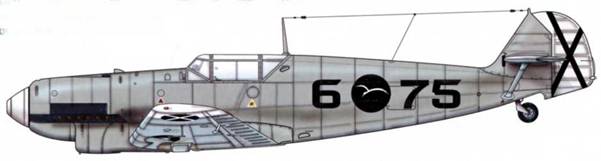

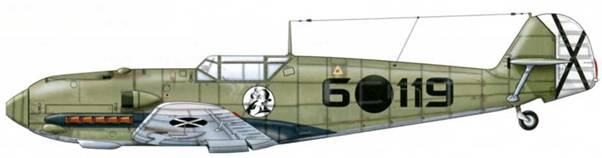

Bf 109D из 1 .j/88, Испания, август 1938 г. Пилот Oberleutnant (старший лейтенант) Отто Бертрам Верхние поверхности: RLM 63 Нижние поверхности: RLM 65

Bf 109D из 3.j/88, Испания, сентябрь 1938 г. Пилот Oberleutnant (старший лейтенант) Рудольф Гой Верхние поверхности: RLM 77. Нижние поверхности: RLM 65.

Bf 109D из j/88, Испания, лето 1938 г. Пилот капитан Готхард Хандрик, командир группы J/88. Готхард Хандрик завоевал золотую медаль на Олимпийских играх в Берлине 1936 г. Об этом говорят олимпийские кольца на коке винтр Верхние поверхности: RLM 62 Нижние поверхности: RLM 65

Bf 109D из j/88, Испания, сентябрь 1938 г. Пилот капитан Вальтер Грабманн, командир группы J/88. Это тот же самолет, переданный новому командиру группы J/88, который сменил декор на машине осенью 1938 г. Верхние поверхности: RLM 62 Нижние поверхности: RLM 65

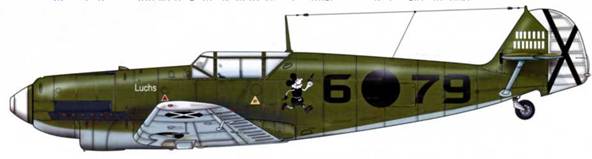

Bf 109D из 3.j/88, Испания, ноябрь 1938 г. Пилот капитан Вернер Мёльдерс, командир эскадрильи. Надпись Luchs на капоте двигателя означает «Рысь» Верхние поверхности: RLM 62 Нижние поверхности: RLM 65

Bf 109D из ii./jg 234, Дюссельдорф, Германия, конец 1938 г. Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65.

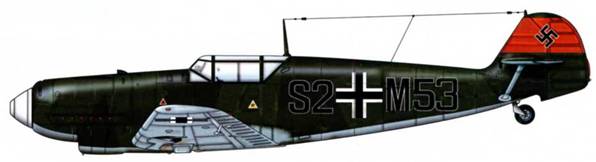

Bf 109D, школа летчиков-истребителей, Германия, весна 1939 г. Другие источники относят эту машину к модификации С. Код "S" означает слово «Schule» (Школа) Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

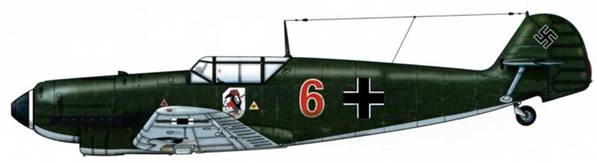

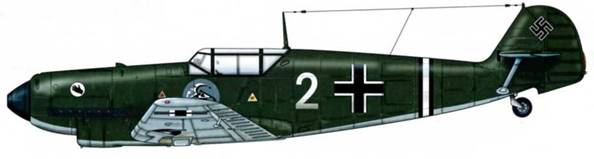

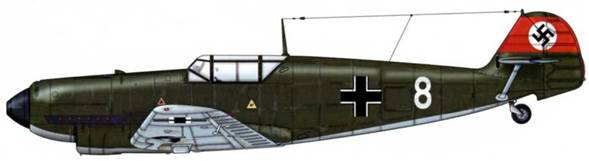

Bf 109D из 1./jg 131, Германия, лето 1939 г. Верхние поверхности: RLM 70 Нижние поверхности: RLM 65

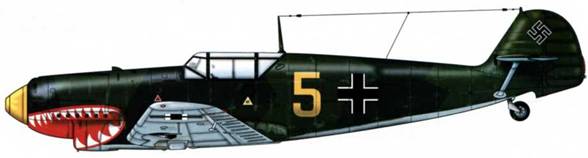

Bf 109D из 2./jgr 176, Габлинген, Германия, август 1939 г. Это единственный известный Bf 109 с изображением акульей пасти на капоте двигателя. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109D из 2./jg 71, Фюрстенфельдбрюк, Германия, август 1939 г. Верхние поверхности: RLM 70. Нижние поверхности: RLM 65

Bf 109D из 10.(n)/jg 2, Штраусберг, Германия, сентябрь 1939 г. Верхние поверхности: RLM 71 Нижние поверхности: RLM 65

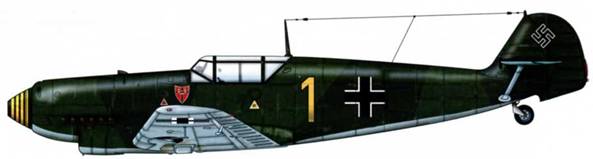

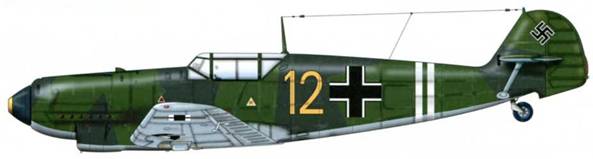

Bf 109D из 3./jg 21, Гутенфельд, Германия, сентябрь 1939 г. Верхние поверхности: RLM70/71 Нижние поверхности: RLM 65

Bf 109D из 1./jg 131, Германия, март 1939 г. Пилот лейтенант Герман Райффершайдт. На верхних поверхностях крыльев нанесены такие же кресты рядом с опознавательными знаками. Верхние поверхности: RLM 70 Нижние поверхности: RLM 65

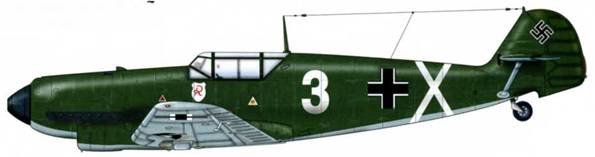

Bf 109D из i./zg 2, Польская кампания, 1939 г. Верхние поверхности: RLM 70. Нижние поверхности: RLM 65.

Bf 109D из 3./JGr 102, Польская кампания, 1939 г. Пилот Oberleutnant (старший лейтенант) Иозеф Штайнмец-Кельнер. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

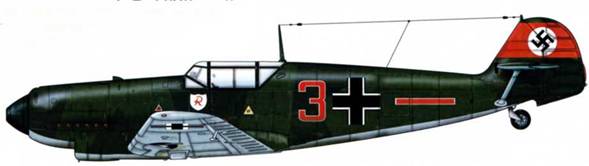

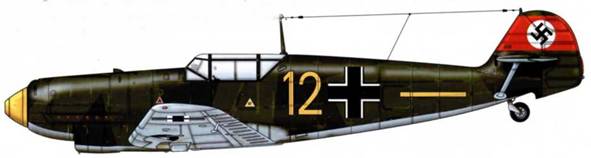

Bf 109D из II./jg 132, 1939 г. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

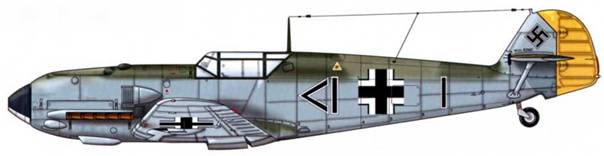

Bf 109D из 3./jg 52, Рот, Голландия, весна 1940 г. Верхние поверхности: RLM 71/02 Нижние поверхности: RLM 65

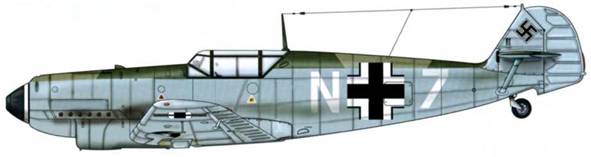

Bf 109D из 10.(n)/jg 77, Норвегия, весна 1940 г. Верхние поверхности: RLM 71 /02. Нижние поверхности: RLM 65.

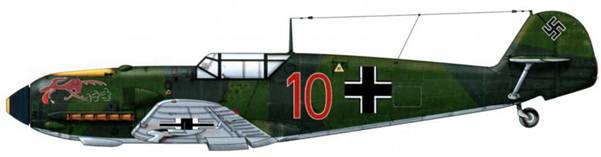

Bf 109D из 10.(N)/JG 26, Йевер, декабрь 1939 г. Пилот: Oberleutnant (старший лейтенант) Иоханнес Штайнхоф, командир эскадрильи. Верхние поверхности: RLM 71 /02. Нижние поверхности: RLM 65.

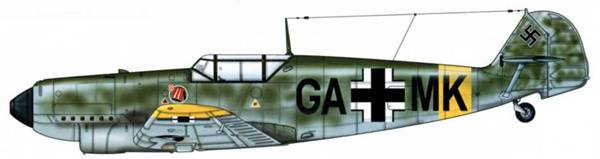

Bf 109D-2 из школы летчиков-истребителей, 1941-1942 гг. Верхние поверхности: RLM 71 /02. Пятна камуфляжа RLM 74. Нижние поверхности RLM 65

Bf 109D из хорватской школы летчиков-истребителей, Загреб, 1942 г. Верхние поверхности: RLM 71 /02. Нижние поверхности: RLM 65.

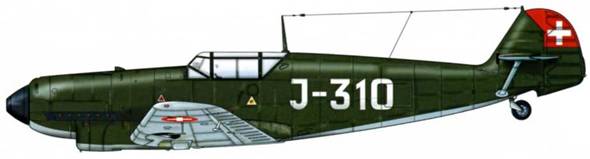

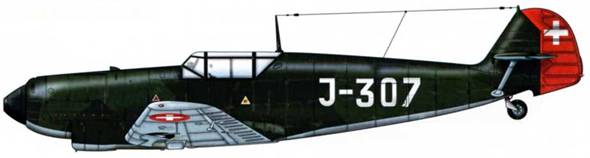

Bf 109D из 15-го авиаполка ВВС Швейцарии, 1940 г. Пилот лейтенант Рикенбахер. Верхние поверхности: RLM 71. Нижние поверхности: RLM 65.

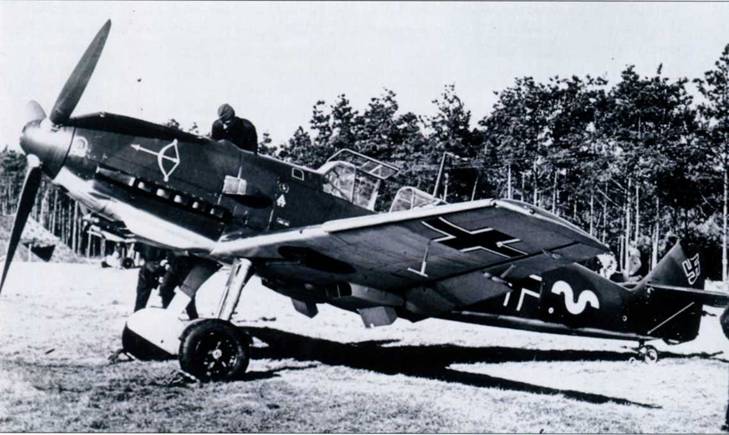

Messerschmitt Bf 109E, или Жизнь «Эмиля»

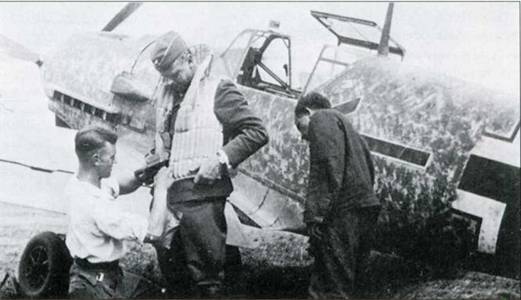

Наземная команда помогает летчику надеть спасательный жилет перед вылетом возможно в район Ла-Манша. Камуфляж этого Bf 109Е дополнен множеством зеленых пятен, нанесенных поверх светло-голубого цвета RLM 65, которым окрашены боковые поверхности фюзеляжа. Возможно, они были нанесены на полевом аэродроме. (DR)

Из всех версий «Мессершмитта», появившихся после начала серийного производства, эта модель, несомненно, стала самой прославленной.

По-настоящему массовый выпуск «сто девятого» начался с модификации Bf 109Е, которая открыла череду ошеломляющих побед Люфтваффе по всей Европе, от Польши до России. В этой версии характеристики Bf 109 были существенно улучшены, особенно это касалось вооружения и двигателя. «Эмиль», как его называли летчики истребительных подразделений, считался лучшим истребителем этого периода, и только такие выдающиеся машины, как Spitfire и D.520, у которых были весьма схожие летные характеристики, могли превзойти его в бою. При этом, как уже подчеркивалось, Bf 109Е обладал также высокими эксплуатационными качествами, был простым в производстве, обслуживании и ремонте, что в военное время имеет первостепенную важность.

Перед началом военных действий Люфтваффе решили вооружить свои истребительные подразделения этой модификацией, которая тогда не была еще сколько-нибудь известна большинству воюющих сторон. Во время «Странной войны», большая часть подразделений Люфтваффе, оснащенных Bf 109Е, была размещена за линией Зигфрида, а другие дислоцированы на севере страны.

Дислокация авиачастей, оснащенных Bf 109Е Германия, август 1939 г.

Авиачасть

Дислокация

Lehrdivision

Stab LG 2

Ютерборг

l(J)/LG 2

Гарц

Luftflotte 1

l./JG 1

Йезау

l./JG 26

Кёльн

1 l./JG 26

Дюссельдорф

Luftflotte 2

l./JG 2

Дёбериц

Stab JG 3

Бернбург

l./JG 3

Цербст

l./JG 20

Дёбериц

I./JG21

Йезау

II./ZG 1

Фюрстенвальде

Luftflotte 3

l./JG 51

Бад-Айблинг

l./JG 52

Бёблинген

l./JG 53

Висбаден

ll./JG 53

Маннгейм

Luftflotte 4

l./JG 76

Вена (Асперн)

l./JG 77

Бреслау

ll./JG 77

Пильзен

Другие авиачасти имели в своем составе Bf 109С и D, Bf 110С, Arado 68F, а одна группа, 11.(J)/1 86 (Marinefliegerverband), была вооружена как Bf 109В, так и Bf 109Е.

Планер Bf 109Е во многом был таким же, как у «Доры» (Bf 109D). Главным новшеством стало оснащение самолета давно ожидавшимся двигателем с системой непосредственного впрыска топлива Daimler Benz 601 А, мощностью 1 1 00 л. с. С установкой нового мотора нос самолета удлинился на 25 см и приобрел более чистые очертания. Радиатор с большим воздухозаборником под двигателем уступил место двум радиаторам меньшего сечения, которые теперь размещались под крыльями. На Bf 109Е был установлен металлический трехлопастный винт. Вооружение также было усилено, начиная с модели Bf 109Е-3, и состояло из 20-мм пушек в крыле, из-за которых на нижней стороне крыла появились характерные обтекатели. Расположение приборов и оборудования в кабине осталось практически таким же, как на предыдущих моделях, кроме некоторых изменений в управлении вооружением. Эти усовершенствования, однако, привели к увеличению веса машины на 360 кг, что отрицательно сказалось на ее летных характеристиках. Управление стало более тяжелым, а радиус виража значительно увеличился на высоких скоростях. В 1939 г. производство Bf 109Е было перенесено из Аугсбурга в Регенсбург, лицензию на выпуск истребителя получили также фирмы Arado, Erla, AGO и WNF.

Первые войсковые испытания «Эмилей» (Е-1 и Е-3) были успешно проведены в Испании. Эти испытания проходили уже после окончания гражданской войны, незадолго до Польской кампании и «Странной войны».

Серийное производство «Эмиля» было развернуто в начале 1939 г., а с февраля 1939 г. Bf 109Е-1 стали поступать на вооружение первых подразделений Люфтваффе, наряду с Jagdgruppe 88 в Испании.

Модели Bf 109Е

Модель: E-l Двигатель: DB601A1 (Daimler-Benz) Вооружение: четыре пулемета MG 1 7 в носовой части и в крыльях.

Модель: Е-2 Двигатель: DB 601А1 (Daimler-Benz) Вооружение: два пулемета MG 1 7 в носовой части, две 20-мм пушки MG FF в крыльях и одна, стреляющая через втулку винта.

Модель: Е-3 Двигатель: DB 601Аа (Daimler-Benz) amp; Вооружение: два пулемета MG 17 в носовой части, две пушки MG FF в крыльях. На фонаре можно установить зеркало. Модель: Е-3/В Вариант истребителя-бомбардировщика (см. схему Е-4)

Модель: Е-4 Двигатель: DB 601 Аа amp; Вооружение: два пулемета MG 1 7 в носовой части, две пушки MG FF в крыльях. Модифицирован фонарь, добавлена бронеспинка за сиденьем пилота.

Вариант Е-4Trop. (тропический) Модифицирован воздушный фильтр.

Вариант Е-4/В Истребитель-бомбардировщик, оснащенный бомбодержателем ЕТС 500 и бомбой SC 250. Вариант E-4/N Двигатель: DB 601N (1200 л. с.), использовался особый бензин С-3 (с октановым числом 96 или 100).

Модель: Е-5 Двигатель: DB 601А1 Вооружение: два пулемета MG 17 в носовой части, два в крыльях. Разведывательный вариант, оборудованный фотокамерой Rb 21/18 в фюзеляже.

Модель: E-6/N Двигатель: DB 601 N Вооружение: четыре пулемета MG 1 7 Оборудован фотокамерой.

Модель: Е-7 Двигатель: DB 601А или DB 601Аа Вооружение: два пулемета MG 17 в носовой части, две пушки MG FF в крыльях. Оснащен 300-литровым подвесным топливным баком. Самолеты 7./JG 26 могли оснащаться телескопическим прицелом.

Модель: Е-7 Trop. Двигатель: DB 601 N Вооружение: два пулемета MG 17 в носовой части, две пушки MG FF в крыльях. Модифицирован воздушный фильтр, 300-л подвесной бак, оснащен карабином Mauser Каг 98 на случай вынужденной посадки. Некоторые машины I./JG 27 оснащались вторым топливным баком за кабиной в нижней части фюзеляжа.

Модель: Е-7В Двигатель: DB 601А или DB 601 Аа Вооружение: два пулемета MG 1 7 в носовой части, две пушки MG FF в крыльях. Оснащен бомбодержателем ЕТС 50 и четырьмя бомбами SC 50 (вверху).

Модель: Е-8 (дальний истребитель) Двигатель: DB 601А Вооружение: два пулемета MG 1 7 в носовой части, две пушки MG FF в крыльях. Оснащен 300-л подвесным баком и фонарем по типу Е-1.

Модель: Е-9 Двигатель: DB 601N Вооружение: два пулемета MG 1 7 в носовой части, две пушки MG FF в крыльях. Оснащен 300-л подвесным баком и фотокамерой Rb50/30 в фюзеляже.

Стандартные камуфляжные схемы «Эмиля»

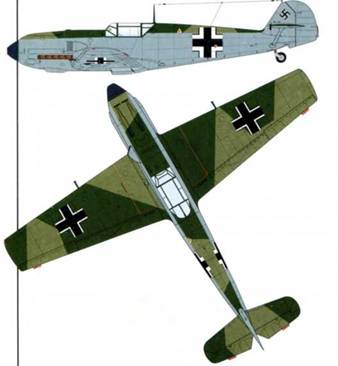

Первая половина 1940 г. Верхние поверхности: RLM 70, RLM 71 Нижние поверхности: RLM 65

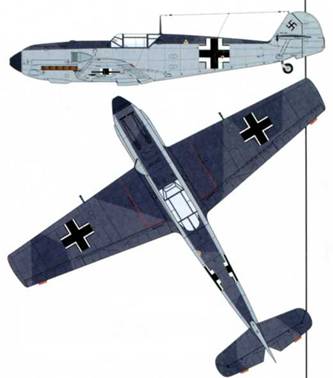

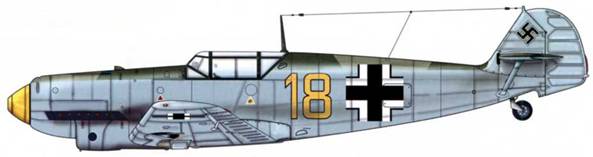

Начало 1940 г. (Поздняя серая схема) Верхние поверхности: RLM 74, RLM 75 Нижние поверхности: RLM 76

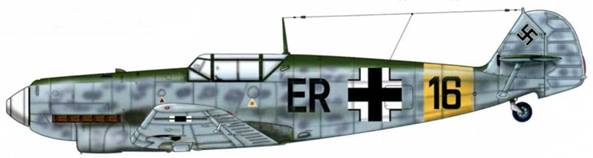

Вторая половина 1940 г. Верхние поверхности: RLM 71, RLM 02 Нижние поверхности: RLM 65

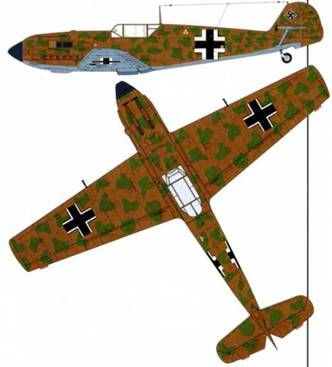

Тропическая схема Верхние поверхности: RLM 79, RLM 80 Нижние поверхности: RLM 78

Bf 109Е-1

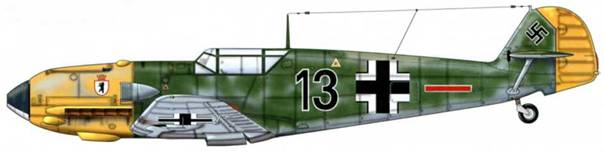

Bf 109E-1, на котором летал обер-лейтенант Вальтер Эзау, командир эскадрильи 1./JG 20 в Бранденбург-Бристе (Германия, 1939-1940 гг.) Сначала 1./JG 20 дислоцировалась в Широтау (Силезия), а затем в сентябре 1939 г. переброшена на защиту Берлина, став в июле 1940 г. группой III./JG 51.

Вальтер Эзау, будучи командиром эскадры JG 1, погиб в воздушном бою на Западном фронте, имея на своем счету 125 подтвержденных побед. Камуфляж: верхние поверхности окрашены RLM 70/71 с довольно четкими границами.

Усвоение уроков гражданской войны в Испании привело, как мы видели, к разработке более мощных и лучше вооруженных модификаций. Первым таким вариантом стал Bf 109Е-1 («Эмиль»).

Модель Е-1, массовый выпуск которой развернули на заводе в Аугсбурге в начале февраля, фактически была серийной версией предсерийного типа Е-0. В течение 1939 г. было произведено более 1500 экземпляров Bf 109Е, и к моменту вторжения в Польшу не менее 1 056 самолетов Bf 109 всех модификаций состояли на вооружении частей Люфтваффе, в том числе 850 Bf 109Е-1 и Е-1 В.

Вооружение состояло из двух 7,92-мм пулеметов MG 1 7, установленных над двигателем и двух пулеметов того же калибра, смонтированных в крыле. На следующей модификации Е-3 проводились испытания пушки, установленной позади блока цилиндров и стреляющей через втулку винта, но они оказались неудачными, поскольку орудие перегревалось и отказывало, а кроме того стрельба вызывала вибрацию.

На самолет установили двигатель Daimler– Benz DB 601 А, развивавший мощность 1 175 л. с. на взлетном режиме и 1 100 л. с. на высоте 4400 м. Мотор вращал металлический трехлопастный винт изменяемого шага VDM 9-1 1081 А. Этот двигатель, прежде чем был принят, испытывался на десяти предсерийных машинах Bf 109D-0 and Е-0.

Bf 109Е-1 не имел брони, защищающей летчика и топливный бак, а конструкция фонаря кабины была такой же, как у модификации D.

Битва за Британию показала, что кабина нуждается в большей защите, и оставшиеся машины Bf 109Е-1 были доведены до стандарта Е-3 с более прочным фонарем. В ходе боев выяснилось, что самолет может стать более эффективным, если оснастить его подфюзеляжным пилоном с электрическим бомбосбрасывателем. В результате появился Bf 109Е-1/В с пилоном ЕТС 50 для бомб SC 50. Машина успешно прошла испытания, действуя над Ла-Маншем против английских морских судов совместно с истребителями Bf 1 1 ОС из Erprobungsgruppe 21 0. Германское верховное командование потребовало, чтобы в состав каждой истребительной эскадры (Jagdgeschwader), вооруженной самолетами Bf 109, включили дополнительную эскадрилью истребителей-бомбардировщиков. Причем на Bf 109Е-4 новое оборудование ставили уже непосредственно на заводе.

Bf 109 Е-1 поставлялись также в Испанию и Швейцарию.

Bf 109E-1 в Люфтваффе

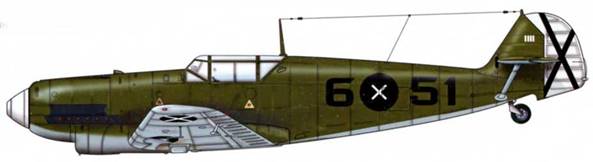

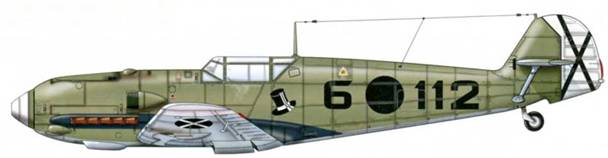

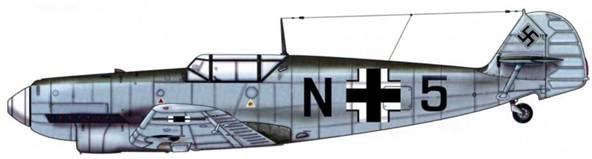

Bf 109Е-1 из 3.j/88, Испания, декабрь 1939 г. Верхние поверхности: RLM 62 Нижние поверхности: RLM 65

Bf 109Е-1 из 1J/88, Испания, 1939 г. Пилот Oberleutnant (старший лейтенант) 3. Реентс Верхние поверхности: RLM 63 Нижние поверхности: RLM 65

Bf 109Е-1 из 2.j/88, Испания, весна 1939 г. Верхние поверхности: RLM 63 Нижние поверхности: RLM 65

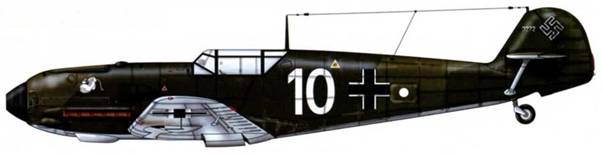

Bf 109Е-1 из 1/jg 331, Германия, январь 1939 г. Белый круг обозначает группу IV Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65

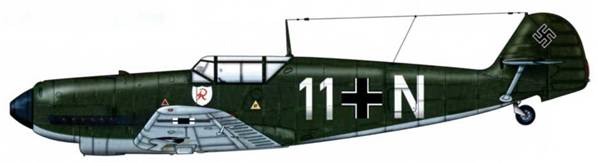

Bf 109Е-1 из j 132, Германия, апрель 1939 г. J132 стала JG 26 Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109Е-1 из i./jg 26, Кёльн, Германия, лето 1939 г. Пилот капитан Готхард Хандрик, командир группы Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109Е-1 из 1./jg 51, Германия, лето 1939 г. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109Е-1 из 2./JG 77, Германия, лето 1939 г. Пилот капитан и командир эскадрильи Ханнес Траутлофт Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65

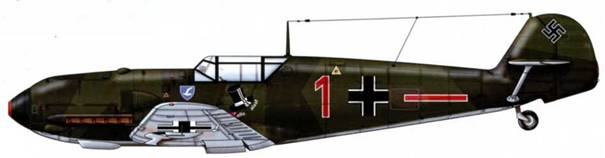

Bf 109Е-1 из 2./jgr 101, Фюрстенвальде, Германия, август 1939 г. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

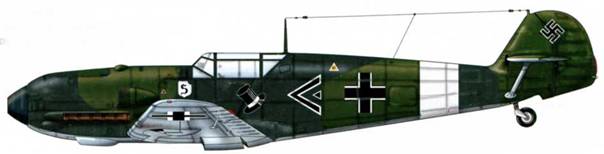

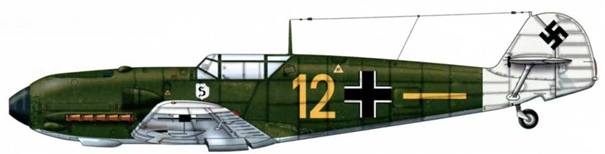

Bf 109Е-1 из ii./jg 26, Дюссельдорф, Германия, август 1939 г. Окрашенная в белый цвет хвостовая часть обозначала одну из сторон во время летних учений Люфтваффе. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109Е-1 из 1./jg 20, Бранденбург, Германия, сентябрь 1939 г.

Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

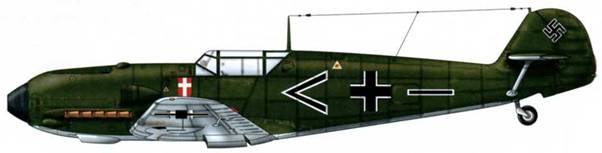

Bf 109Е-1 из ll./ZGl (JGr 101), Фюрстенвальде, Германия, сентябрь 1939 г. Пилот Oberleutnant (старший лейтенант) Эрвин Бачила, Gruppenadjudant (адъютант группы) Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65.

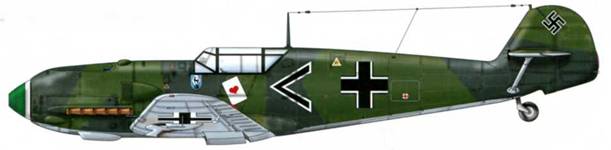

Bf 109Е-1 из l./jg 51, Ойтинген, Германия, сентябрь 1939 г. Пилот Oberleutnant (старший лейтенант) Йозеф Приллер, Gruppenadjudant (адъютант группы), впоследствии командир эскадры JG 26. Он пилотировал один из двух Focke-Wulf Fwl 90А-8, которые утром 6 июня 1944 г. совершали боевой вылет в район побережья, где высаживались союзники. Этот ас закончил войну со 101 победой, которые он одержал на Западном фронте. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

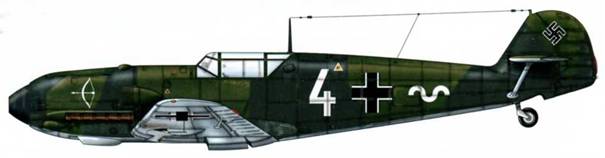

Bf 109Е-1 H3 8./JG26, Германия, 1939 г. Пилот Oberleutnant (старший лейтенант) Эдуард Нойман, командир эскадрильи Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

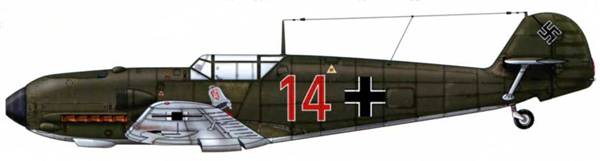

Bf 109Е-1 из 2./jg 3, Цербст, Германия, зима 1939-1940 гг. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

Bf 109Е-1 из 5./JG 77, Йевер, Германия, декабрь 1939 г. Пилот лейтенант Винфрид Шмидт Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65.

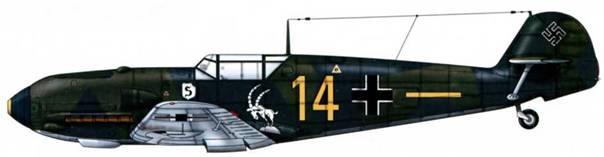

Bf 109Е-1 из 6./j 186, зима 1939-1940 гг. Верхние поверхности: RLM 70/71 Нижние поверхности: RLM 65

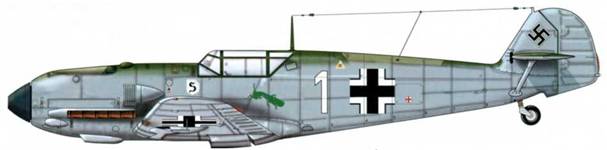

Bf 109Е-1 из 1./JG 26, Дортмунд, Германия, декабрь 1939 г. Пилот Oberleutnant (старший лейтенант) Франц Хёрнунг, командир эскадрильи Верхние поверхности: RLM 71 /02 Нижние поверхности: RLM 65

Bf 109Е-1 из JG 2, декабрь 1939 г. Пилот Oberst (полковник) Герт фон Массов, командир эскадры JG 2 Верхние поверхности: RLM 71/02 Нижние поверхности: RLM 65

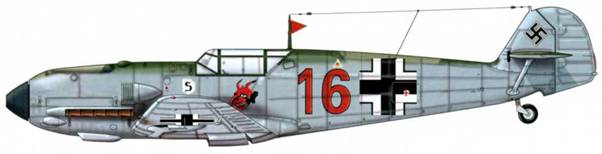

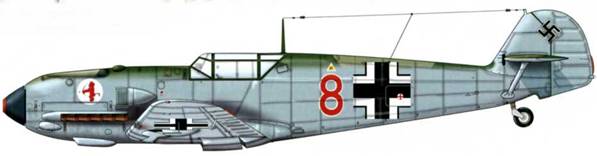

Bf 109Е-1 из 2./JG 26, Верль, Германия, март 1940 г. Пилот Oberleutnant (старший лейтенант) Фриц Лозигкайт, командир эскадрильи Верхние поверхности: RLM 71 /02. Нижние поверхности: RLM 65

Bf 109Е-1 из 2./jg 27, Крефельд, Германия, март 1940 г. Верхние поверхности: RLM 71/02 Нижние поверхности: RLM 65

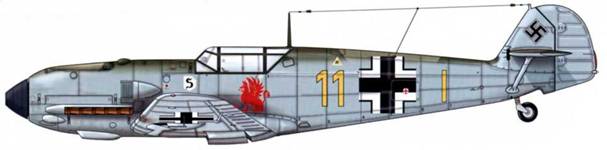

Bf 109Е-1 из 6./jg 52, Шпейер, Германия, март 1940 г. Верхние поверхности: RLM 71/02 Нижние поверхности: RLM 65

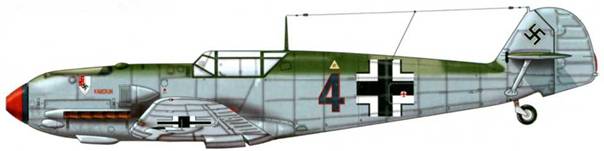

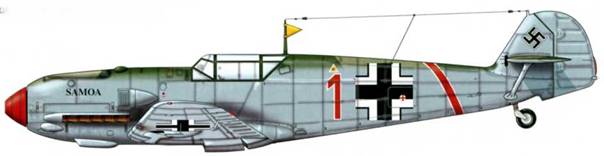

Bf 109Е-1 из 2./jg 27, Германия, весна 1940 г. Пилот Oberleutnant (старший лейтенант) Герт Фрамм, командир эскадрильи Верхние поверхности: RLM 71/02 Нижние поверхности: RLM 65

Bf 109Е-1 из 2./JG 52, Франция, май 1940 г. Пилот Unteroffizier (младший сержант) Людвиг Бильмайер Верхние поверхности: RLM 71/02. Нижние поверхности: RLM 65

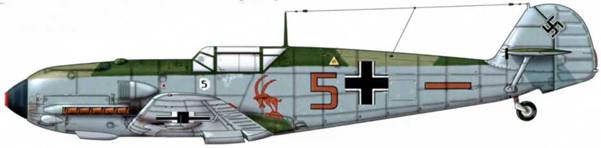

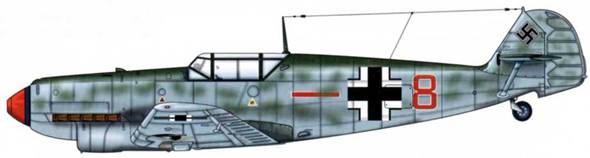

Bf 109Е-1 из II./jg 52, Хопстёден, Германия, август 1940 г. Верхние поверхности: RLM 71 /02. Камуфляж: RLM 71 Нижние поверхности: RLM 65

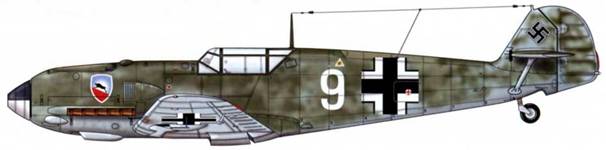

Bf 109Е-1 из 1./jg 52, Битва за Британию, август 1940 г. Пилот Feldwebel (сержант) Хайнц Урлингс Верхние поверхности: RLM 71 /02. Камуфляж: RLM 71 Нижние поверхности: RLM 65

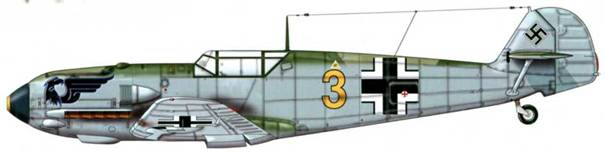

Bf 109Е-1 из 9./jg 26, Битва за Британию, август 1940 г. Пилот Feldwebel (сержант) Артур Безе Верхние поверхности: RLM 71/02 Нижние поверхности: RLM 65

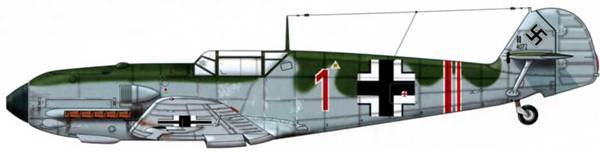

Bf 109Е-1 из 2./JG 27, Битва за Британию, сентябрь 1940 г. Пилот Unteroffizier (младший сержант) Андреас Вальбургер Верхние поверхности: RLM 71 /02. Камуфляж: RLM 71 Нижние поверхности: RLM 65

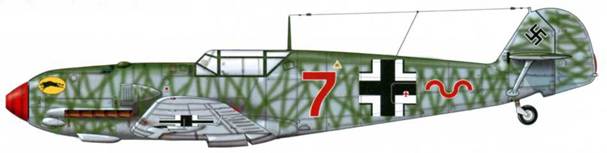

Bf 109Е-1 из II./ jg 26, Битва за Британию, сентябрь 1940 г. Пилот Oberleutnant (старший лейтенант) Вернер Бартельс, технический офицер III группы Верхние поверхности: RLM 71/02 Нижние поверхности: RLM 65

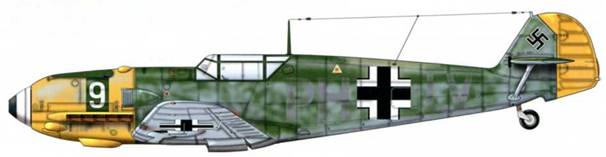

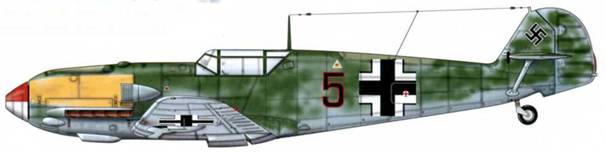

Bf 109Е-1 из 5./JG 27, Битва за Британию, сентябрь 1940 г. Пилот Oberleutnant (старший лейтенант) Эрвин Дайг Верхние поверхности: RLM 71 /02. Камуфляж RLM 71/02 Нижние поверхности: RLM 65 Капот двигателя: RLM 04

Bf 109Е-1 из 7./jg 27, Битва за Британию, 1940 г. Пилот Oberleutnant (старший лейтенант) Карл Фишер. Верхние поверхности: RLM 71 /02. Камуфляж RLM 71 Нижние поверхности: RLM 65 Капот двигателя: RLM 04

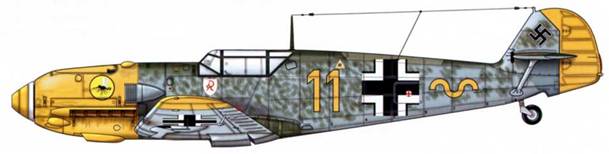

Bf 109Е-1 из 9./JG 2, Битва за Британию, лето 1940 г. Верхние поверхности: RLM 71/02. Камуфляж RLM 71 Нижние поверхности: RLM 65. Капот двигателя и кок винта: RLM 04

Messerschmitt Bf 109E-3

Звено Me 109E-3 швейцарских ВВС в полете в строю над территорией Швейцарии (начало 1940-х гг.) (DR)

Эта модификация была самой удачной из всех ранних «Эмилей», использовавшихся в истребительных подразделениях Люфтваффе во время Французской кампании и Битвы за Британию летом 1940 г. Поставки в боевые части начались осенью 1939 г., а первой группой, получившей новые самолеты, стала ll./JG 54.

От предыдущей модели Bf 109Е-1 новая модификация отличалась, прежде всего, значительно усиленным вооружением. Крыльевые пулеметы были заменены двумя 20-мм пушками MG FF с боекомплектом по 60 снарядов, в результате на нижней поверхности крыла появились характерные обтекатели.

Дистанция сведения крыльевых пушек составляла 200 м. На этом расстоянии траектории снарядов пересекались с траекторией пуль фюзеляжных пулеметов.

Конструкция фюзеляжа практически осталась прежней, за исключением некоторых незначительных изменений. Предпринятая снова попытка разместить в носовой части пушку, стреляющую через вал винта, окончилась неудачей из-за возникавших при стрельбе вибраций (как и на предыдущих моделях).

В ходе серийного производства усилили защиту пилота, установив бронеплиты, снизу, по бокам и позади кабины. Была также усилена конструкция фонаря.

Так же как и Bf 109Е-1, новая модель оснащалась двигателем DB 601 А. Этот мотор позволял Bf 109Е-3 развивать скорость 466 км/ч у земли и 560 км/ч на высоте 4400 м. На машине стоял металлический трехлопастный винт изменяемого шага VDM диаметром 3,1 м.

Bf 109Е-3 экспортировался в Швейцарию (80 машин с бортовыми кодами от J-3 11 до J– 390), Югославию (73), Венгрию (40), Болгарию (19), Румынию (50) и Испанию (44). Кроме того, вскоре после раздела Польши СССР, вероятно, получил несколько экземпляров [4 В мае 1940 г. СССР приобрел пять экземпляров Bf 109Е. – прим. пер.] Bf 109Е-3 для оценочных испытаний в рамках договоренности о сотрудничестве с Германией. Япония приобрела несколько машин для компании Кавасаки, чтобы способствовать развитию ее авиационного производства и освоению новых технологий.

В связи с этим следует отметить, что единственным японским истребителем Второй мировой войны с рядным двигателем стал Кавасаки Ки-61 «Хиен» («Ласточка») или «Тони», как его обозначали союзники. Самолет оснащался лицензионной версией двигателя Daimler-Benz 601. Все машины, предназначенные для экспорта, были построены на заводе в Регенсбурге.

Союзникам удалось захватить Bf 109Е-3, который совершил вынужденную посадку возле Вёрта в Эльзасе 22 ноября 1939 г., и подробно изучить систему непосредственного впрыска топлива. Это оборудование немцы считали одним из своих военных секретов. Трофейный экземпляр (белая «1», заводской номер 1304) относился к машинам раннего выпуска (вооруженным еще крыльевыми пулеметами) и прежде принадлежал I./JG 76. Машину испытывали сначала в Орлеан-Бриси в январе 1940 г., а в мае 1940 г. ее переправили в Англию (в Боскомб-Даун и Фарнборо), где она получила британский регистрационный кодАЕ-479. Позднее самолет был отправлен в США для дальнейших испытаний.

Ввод в строй Bf 109Е-3 наряду с более ранними версиями «Эмиля» во время кампаний 1939-1940 гг. имел большое значение, поскольку возросшая огневая мощь истребителя позволила немецким летчикам на равных сражаться со «Спитфайрами» и «Харрикейнами», вооружение которых состояло из восьми пулеметов калибра 7,65 мм.

Bf 109E-3 в Люфтваффе

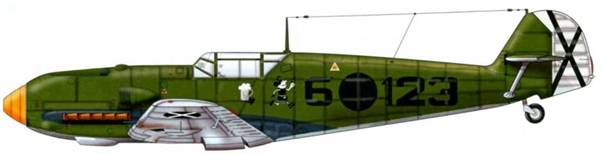

Bf 109Е-3 из 3.j/88, Испания, март 1939 г. Пилот Oberleutnant (старший лейтенант) Ганс Шмоллер-Хальди. Самолет несет на борту изображение Микки Мауса 3.J/88 и кружки пенного пива, личную эмблему пилота, члена клуба «Кардинал Пафф». Верхние поверхности: RLM 62. Нижние поверхности: RLM 65.

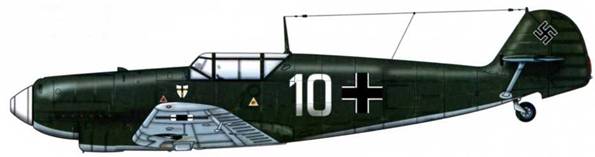

Bf 109Е-3 из 2./jg 1, Потсдам, 1939 г. Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65.

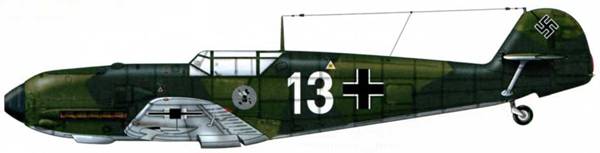

Bf 109Е-3 из 1 ./jg 51, лето 1939 г. Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65.

Bf 109Е-3 из 1./jg 76, Мозель, Франция, ноябрь 1939 г. Pilote, Stabsfeldwebel (старшина) Карл Хир. Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65.

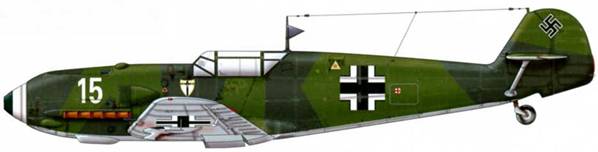

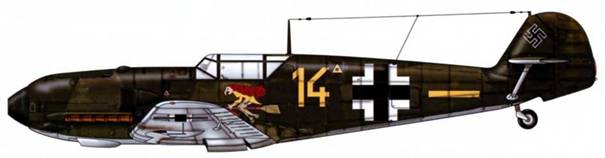

Bf 109Е-3 из 3.(j)/lg 2, чехословацкая гоаница, август 1939 г. Пилот Хайнц «Пич» Бретнюц, одержавший три победы в Испании. Точный цвет капота двигателя остается под вопросом. На самой известной черно-белой фотографии все же видно, что цвет капота светлее цвета остального фюзеляжа. Номер 15 – красный, ранее желтый, и возможно, был закрашен коричневым цветом в период подготовки к нападению на Польшу. Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65.

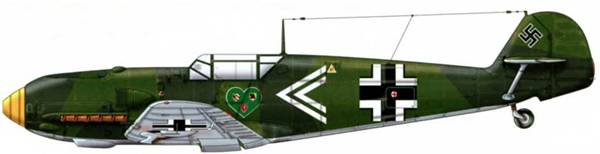

Bf 109Е-3, 1939 г. Эту машину пилотировал командир группы JG 54 Grlinherz. Верхние поверхности: RLM 70/71. Нижние поверхности: RLM 65.

Bf 109Е-3 из 6./jg 26, Франция, январь 1940 г. Пилот Unteroffizier (младший сержант) Эрнст Нишик. Верхние поверхности: RLM 71/02. Нижние поверхности: RLM 65.

Bf 109Е-3 из 2./jg 77, Одендорф, начало 1940 г. Пилот Oberleutnant (старший лейтенант) Э. Рибе. Верхние поверхности: RLM 71. Нижние поверхности: RLM 65.

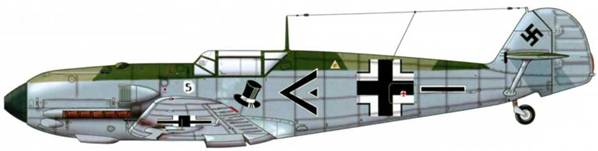

Bf 109Е-3 из II./jg 26, Норвегия, март 1940 г. Пилот капитан Хервиг Кнюппель, командир II./JG 26. Ветеран гражданской войны в Испании. Когда он принял командование группой, поместил на борту изображение цилиндра, эмблему своего бывшего подразделения. Погиб недалеко от Лилля 19 мая 1940 г. Верхние поверхности: RLM 71 /02. Нижние поверхности: RLM 65 .

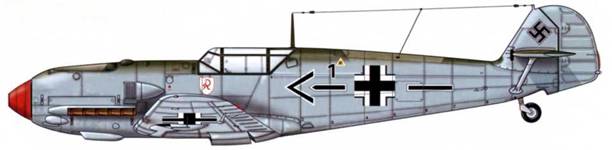

Bf 109Е-3 командира эскадры JG 26, апрель 1940 г. Пилот Oberstleutnant (подполковник) Хуго Витт. Помимо эмблемы эскадры «Шлагетер» самолет также несет личную эмблему летчика. Верхние поверхности: RLM 71 /02. Нижние поверхности: RLM 65.

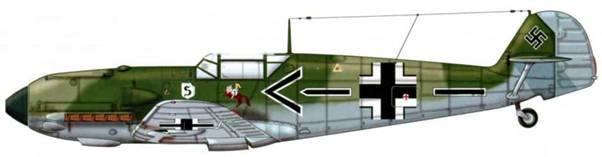

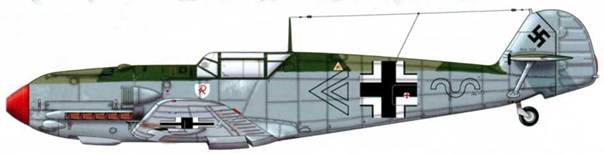

Bf 109Е-3 командира iii./jg 2, Франция, 21 мая 1940 г. Пилот Major (майор) Эрих Микс. Верхние поверхности: RLM 71/02. Нижние поверхности: RLM 65.
