Annotation

Если есть истребитель, который олицетворяет Вторую мировую войну, и особенно Люфтваффе, то это Мессершмитт 109. Выпускавшийся массовой серией со времени гражданской войны в Испании и вплоть до конца Второй мировой войны, он оставался на службе в Испании до 1967 г. Самолет постоянно совершенствовался, оснащался новыми двигателями и вооружением и оставался весьма опасным противником. Он воевал на всех фронтах от Ла-Манша до России, в небе Скандинавии и Северной Африки. Данная книга расскажет не только об истории создания этого легендарного самолета, но и с помощью более 200 рисунков наглядно продемонстрирует как выглядели эти самолеты на протяжении 1936-1942 гг. Издание предназначено как для специалистов, так и для широкого круга любителей истории авиации и военной техники.

Андре Жуино, Анис Эль Бьед

Messerschmitt Bf 109… от Доры до Фридриха

Модель V – прототип

The Messerschmitt 109 В, С и D

Messerschmitt Bf 109E, или Жизнь «Эмиля»

Bf 109Е-1

Messerschmitt Bf 109E-3

Messerschmitt Bf 109E-4 и E-7

Messerschmitt Bf 109F

Избранная литература

Андре Жуино, Анис Эль Бьед

ME 109. Мессершмитт. 1936-1942

Самолеты второй мировой

Научно-популярное издание

Оригинальное название: «Messerschmitt Me 109» by Anis El Bied, Andre Jouineau.

Печатается с разрешения издательства Histoire et Collections.

пер. с англ. Л.М. Дрейера. – Москва: ACT, 2014,-94,[2] с.: ил.

ISBN 978-5-1 7-084648-1 (ООО «Издательство ACT»)

ISBN 2-913903-07-Х (иностр.)

Зав. редакцией О.В. Сухарева

Перевод с английского языка Л.М. Дрейера

Ответственный редактор З.И. Бичанина

Технический редактор М.Н. Курочкина

Корректор И.Н. Мокина

Компьютерная верстка Е.В. Джелиловой

Messerschmitt Bf 109… от Доры до Фридриха

Касаться темы Messerschmitt Bf 109 – задача не из простых.

Действительно, количество специальных и популярных работ, посвященных Bf 109[ 1 Вопрос о правильном обозначении самолета (Bf 109 или Me 109) уже много лет является предметом жарких дискуссий среди историков и любителей авиации. Хотя оба обозначения признаны правильными (поскольку как одно, так и другое встречаются в заводской документации периода 2-й мировой войны), Bf 109 представляется более корректным обозначением этого типа, по крайней мере, до июля 1938 г., когда фирма-разработчик Bayerische Flugzeugwerke сменила название на Messerschmitt A.G. Поскольку самолет был создан до переименования фирмы, официальное обозначение осталось Bf 109 и после 1938 г., в отличие от более поздних разработок (Me 210, Me 262 и др.) – прим. пер.], уже не поддается исчислению. Эти издания затрагивали различные человеческие, исторические и технические аспекты, вопросы окраски и камуфляжа. А для многих фирм-производителей моделей этот самолет стал неотъемлемой частью их ассортимента.

Почти все издания объединяет то, что они были опубликованы на английском языке. Это понятно, поскольку авиационная тематика (в которой Франция всегда была одним из лидеров), все же лучше разрабатывалась англосаксами, как по культурным причинам, так и потому что их издательское дело оказалось более динамичным. Те из нас, кто постарше, почти наверняка помнят, хотя бы только как игрушки, изделия таких английских фирм шестидесятых и семидесятых годов, как Airfix и Frog, а также трудности, с которыми сталкивался любой человек, начиная со школьника, при переводе инструкций по сборке и справочных данных по окраске моделей.

С тех пор все изменилось. И даже если не иссяк пресловутый динамизм на другой стороне Ла-Манша и Атлантики, французские издатели смогли наверстать упущенное время, задав такие стандарты качества, которым завидовал весь мир. Это также подтверждается значительным увеличением в стране количества журналов, посвященных авиации и моделизму.

На выпуск новой серии Histoire amp; Collections нас вдохновил успех журнала Wing Masters у весьма большого числа любителей истории и моделизма. Ее появление также вызвано необходимостью рассказать о великих классических машинах мировой авиации. Издания этой серии будут богато иллюстрированы цветными изображениями, а текст проследит развитие каждой модификации в историческом контексте, описывая ее характерные особенности. Наша цель – дать каждому четкое современное видение фактов, открывая тем самым путь к изучению гораздо более полных и научных текстов.

Отдавая всем честь, именно этот маленький самолет, творение Вилли Мессершмитта, открывает новую коллекцию. Оно и понятно. Если есть истребитель, который олицетворяет Вторую мировую войну, и особенно Люфтваффе, то это Bf 109. Выпускавшийся массовой серией со времени гражданской войны в Испании и вплоть до конца Второй мировой войны, он оставался на службе в Испании до 1967 г. Самолет постоянно совершенствовался, оснащался новыми двигателями и вооружением и оставался весьма опасным противником. Он воевал на всех фронтах от Ла-Манша до России, в небе Скандинавии и Северной Африки.

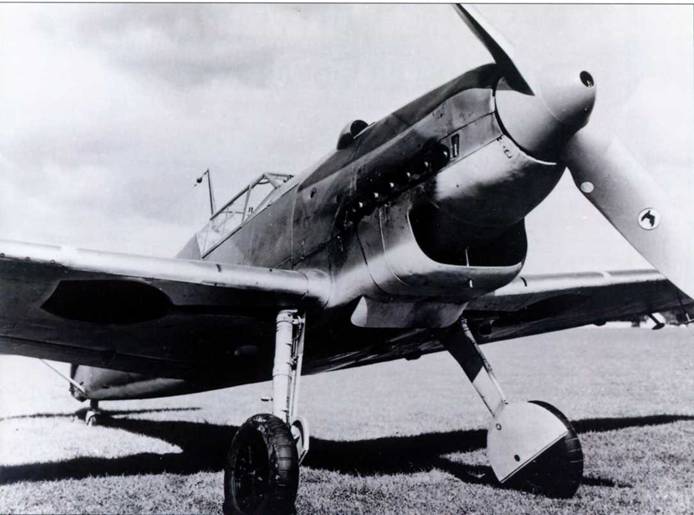

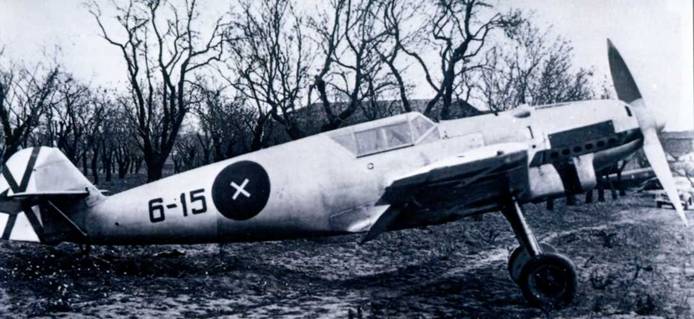

Прекрасный снимок Bf 109В. Эта модификация, как и последующие модели С и D, оснащалась мотором Jumo 210 и двухлопастным винтом. Шасси с узкой колеей стало причиной многочисленных аварий. Это один из самых больших недостатков машины, наряду с малой дальностью полета. Модификации с двигателем Jumo еще находились в строю во время вторжения в Польшу. Позднее они были переданы истребительным школам Люфтваффе. (Musee de I'Air)

Как и все легендарные самолеты Bf 109 имел присущие ему ярко выраженные особенности. Недостаточно прочное шасси с узкой колеей нередко вгоняло пилотов в холодный пот при взлете или посадке. На взлете самолет имел тенденцию к развороту влево. Кабина отличалась теснотой, и даже летчики средней комплекции испытывали неудобства при использовании некоторых элементов управления. Обзор был весьма посредственным, по крайней мере, на ранних версиях, которые оснащались фонарем с большим числом ребер на переплете (ситуация несколько улучшилась с появлением «фонаря Галланда» на Bf 109G-10). На высоких скоростях и в пикировании управление самолетом становилось значительно более тяжелым.

400 литров топлива во внутренних баках ограничивали его радиус действия 200-км расстоянием от базы, что было явно недостаточно. Малый боевой радиус был ахиллесовой пятой «сто девятых» в течение всей войны. Многие пилоты Люфтваффе, выполнив боевой вылет в Англию, на обратном пути совершали вынужденную посадку на воду в Ла-Манше после того, как загоралась и начинала мигать пресловутая маленькая красная лампочка, показывающая, что баки пусты. Это приводило к потере машины. Тем не менее, этот замечательный самолет с хищным, несколько угловатым носом, не оставляющим сомнений в его германском происхождении, обладал великолепной скороподъемностью и идеально подходил для тактики «ударь и беги» в воздушных боях того периода. Высокая скорость машины, хорошая горизонтальная маневренность, способность выдерживать резкие маневры, создающие отрицательные перегрузки, стали возможны благодаря двигателю с системой непосредственного впрыска топлива.

Такое сочетание достоинств и недостатков сделали Bf 109 выдающейся машиной, весьма популярной у своих пилотов до самого конца войны. Например, Герхард Баркхорн (второй в списке асов Люфтваффе после Эриха Хартманна, одержавший 301 победу), ведя в бой свое подразделение новеньких Fw 190D, сам продолжал летать на Me 109G.

Количество побед одержанных пилотами Bf 109, было исключительным. «Мессершмитты» уничтожили в воздухе больше самолетов, чем их основные противники. Эта машина, необычайно долго находившаяся в строю, оставила свой след в сердцах летчиков того времени и всегда будет ассоциироваться с разрушительным натиском Люфтваффе в первых кампаниях на Западе 1939-1940 гг.

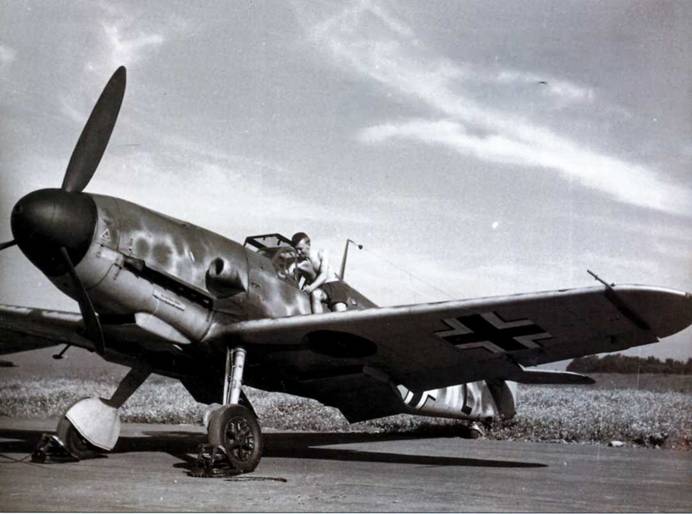

Из всего семейства Me 109 самым чутким и приятным и пилотировании был Me 109F (Friedrich). Чтобы улучшить летные данные Me 109Е конструкторы переделали капот двиг ателя, крыло и хвостовое оперение. Начиная с модификации Bf 109F-4, двигатель DB 601N был заменен 1350-сильным DB 601Е. (DR)

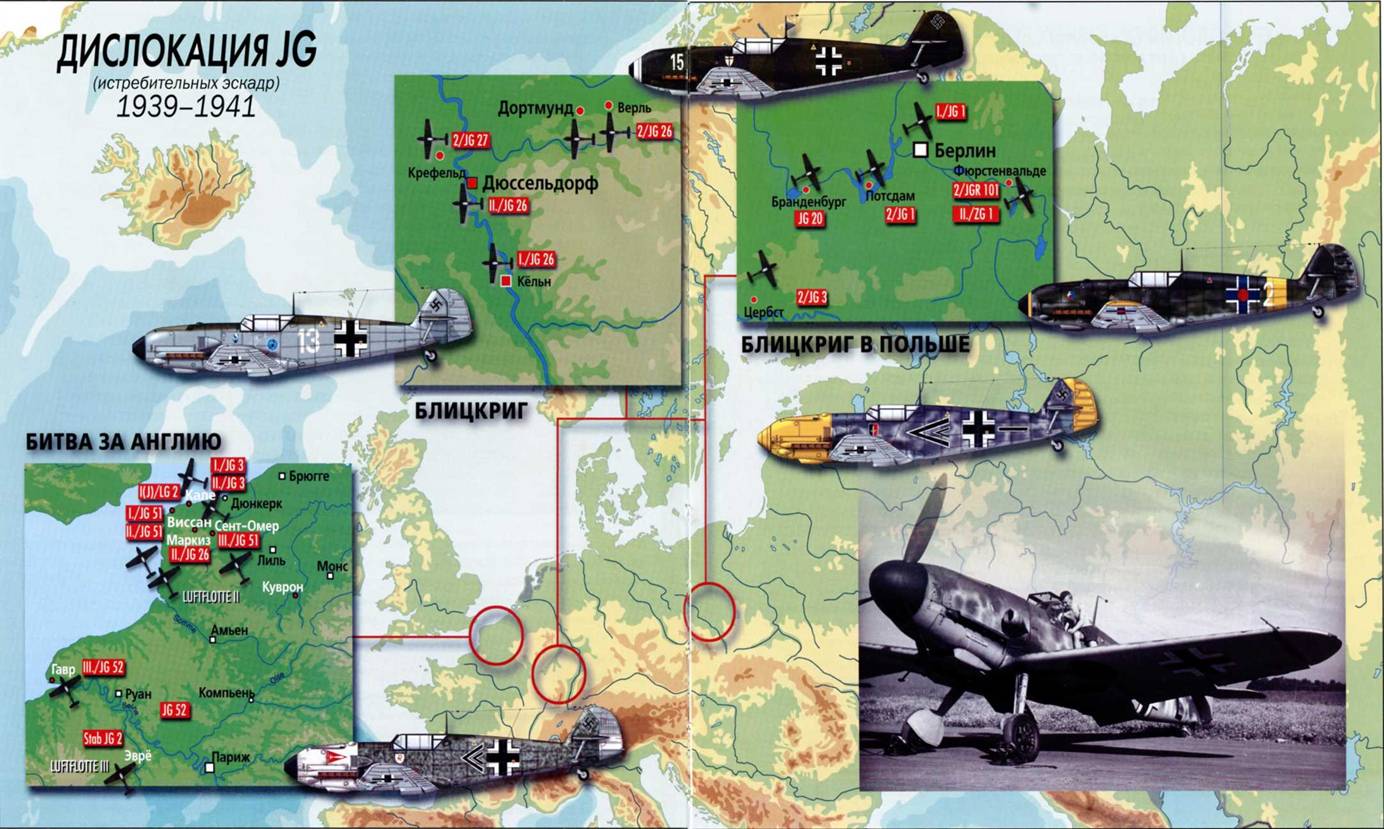

Дислокация JG (истребительных эскадр) 1939-1941

Хронология основных военных событий с марта 1939 г. по июнь 1942 г.

1939

Март: оккупация Чехословакии.

1 сентября: вторжение в Польшу.

4-12 сентября: французские операции в Сааре.

28 сентября: падение Варшавы.

30 ноября: вторжение Красной армии в Финляндию.

1940

10 февраля: русские прорвали линию Маннергейма около Суммы.

8-9 апреля: нападение германского флота на Норвегию в Тромсё. Оккупация Нарвика, Тронхейма, Бергена, Осло.

9 апреля: оккупация Дании.

9-14 апреля: англо-французская высадка в Намсусе.

28 апреля: французская высадка в Нарвике.

1 мая: англо-французские войска эвакуируются из Намсуса.

10 мая: наступление германской армии во Франции. Падение Маастрихта и Мальмеди.

13 мая: захвачен Льеж. Маас форсирован у Динана и Седана.

14 мая: падение Роттердама. Голландская армия капитулирует.

15 мая: продолжается наступление к западу от Мааса.

17 мая: немцы вступают на территорию департамента Уаза.

18 мая: падение Антверпена. Форсирована Сомма.

20 мая: захвачены Лан, Камбре, Аррас, Амьен, Абвиль.

25 мая: Дюнкеркский плацдарм.

29-31 мая: падение Лилля. Начало эвакуации из Дюнкерка.

3 июня: падение Дюнкерка.

7 июня: взятие Мондидье и Нуайона.

9 июня: захвачены Дьепп, Руан и Компьень. Наступление на Дижон.

10-11 июня: форсированы Сена, а затем Марна. Линия Мажино оставлена. Общее отступление к Луаре.

14 июня: немцы вступают в Париж.

17-18 июня: немцы выходят к швейцарской границе и поворачивают против Альпийской армии.

20 июня: Дарлан отдает секретный приказ о затоплении флота.

25 июня: прекращение огня на всех фронтах.

1 июля: нападение немцев на о-ва Джерси и Гернси.

3 июля: англичане атаковали Мерс эль-Кебир.

8 июля: англичане атаковали Richelieu у Дакара.

10 июля: начало Битвы за Британию.

1 -20 августа: английские порты атакованы Люфтваффе.

15 августа: вторжение германских войск отложено во время боев над Англией.

7 сентября: первая бомбардировка Лондона.

15 сентября: массированный налет на Лондон.

24-25 сентября : авиация Виши совершила налет на Гибралтар.

7 октября: германские войска размещены в Румынии.

12 октября: использование радаров позволило Англии отразить воздушные атаки. Гитлер отложил планируемое вторжение в Англию до весны 1941 г.

28 октября: итальянцы вторглись в Грецию.

22 ноября: греки нанесли поражение итальянцам у Корицы (Албания).

29 декабря: Лондон подвергся бомбардировке Люфтваффе.

1941

21 января: немцы оккупируют Румынию.

1 февраля: Леклерк захва

тывает Феззан.

2 марта: германские войска

вступают в Болгарию.

4 марта: англичане высаживаются в Греции.

31 марта: Роммель начинает наступление в Ливии.

4 апреля: Роммель отвоевывает Бенгази у англичан.

7 апреля: немцы подвергают Белград массированной бомбардировке.

9 апреля: немцы выходят к

Салоникам.

13 апреля: немцы взяли Белград.

17-19 апреля: капитуляция югославских войск.

26 апреля: немцы достигли Коринфа и Пелопоннеса.

27 апреля: англичане морем эвакуируются из Греции.

10 мая: Люфтваффе подвергли бомбардировке Крит.

20 мая: немецкие парашютисты высаживаются на Крите.

1 июня: Крит полностью оккупирован немцами.

22 июня: начало операции «Барбаросса» от Балтийского до Черного моря.

24 июня: захвачены Брест, Вильнюс и Каунас.

29-30 июня: окружены Белосток и Минск.

В течение июня: воздушные налеты на Англию. Королевские ВВС бомбят Рур.

2 июля: падение Риги.

4 июля: армия фон Бока выходит к Березине.

1 августа: Эстония оккупирована.

3-12 августа: вторжение на Украину.

20 августа: захвачен Новгород.

25 августа: англо-советские войска входят в Иран.

31 августа: Выборг взят финнами.

8 сентября: немцы наступают на Ленинград.

13 сентября: фон Бок соединяется с фон Рунштедтом.

19 сентября: падение Киева.

2-17 октября: окружение Брянска и Вязьмы.

3 октября: захвачен Орел.

16 октября: захвачена Одесса.

18 октября: фон Бок продвигается к Москве.

24 октября: захвачен Харьков.

31 октября: штурм Севастополя.

1 ноября: захвачен Можайск.

2-8 ноября: захвачены Курск, Феодосия, Ялта и Тихвин.

16 ноября: захвачена большая часть Крыма.

17 ноября: фон Бок в 30 км от Москвы.

5 декабря: начало советского контрнаступления под Москвой.

8 декабря: Роммель отступает после победы англичан у Соллума и Бардии.

25 декабря: англичане вышли к Бенгази.

1942

20-30 января: русский фронт стабилизировался до мая.

25-30 января: Роммель вновь занял Бенгази.

10 февраля: англичане заняли позицию на линии от Бир-Хакийма до Газалы.

Март: усиливаются бомбардировки Мальты.

8 мая: общее наступление Манштейна в Крыму.

12 мая: контрнаступление русских под Харьковом.

26-29 мая: фон Бок окружает советские войска.

27-29 мая: наступление Роммеля. Генерал Кёниг держит оборону в Бир-Хакийме.

29-30 мая: бомбардировка Парижа королевскими ВВС.

6 июня: немцы начали штурм Севастополя.

11 июня: генерал Кёниг оставил Бир-Хакийм.

21 июня: Роммель вновь занял Тобрук.

24-30 июня: Роммель вновь занимает Мерса-Матрух и выходит к Эль-Аламейну.

28-30 июня: немцы наступают на Курск.

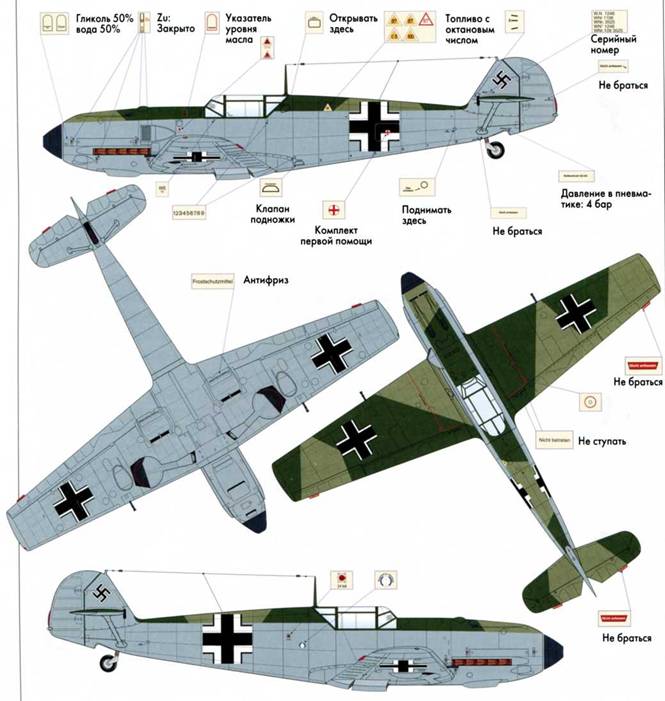

Технические надписи и маркировка

Эмблемы истребительных эскадр и групп

Это не полный список эмблем эскадр, групп и эскадрилий (geschwader, gruppe, Staffel), которые будут показаны на профилях Me 109 с первых операций до апреля 1945 г.

JG1

I/JG1

II/JG1

5/JG1

6/JG1

JG 2 Richthofen

1/JG 2 стал II/JG 2

3/JG2

III/JG2

7/JG2

8/JG2

9/JG2

JG 3 Udet

I/JG3

2/JG 3 в 1939

2/JG3

3/JG3

II/JG3

II/JG 3.1939

III/JG3

9/JG3

III/ JG5

JG 7 Nowofny

1 /JG 20 стол 7/JG51

2/JG 20

I/JG21

I/JG21 стал 7/JG 54

2/JG21 сталв/JG 54

JG 26 Schlageter

Stob/JG 26

1/JG 26

2/JG 26

4/JG26cran8/JG 26

4/JG26

Stab lll/JG 26

7/JG 26

9/JG26

Slob/JG 27

1/JG 27

II/JG 27

Slab II/JG 27

III/JG 27

7/JG 27

JG51 MoWers

1/JG 51

3/JG233 стал 3/JG51

II/JG 51

Эмблемы истребительных эскадр и групп

5/JG51

6/JG51

IV/JG51

15/JG 51 division Azul

JG 52

I/JG52

2/JG 52 стал 5/JG 52

3/JG52

6/JG52

III/JG 52-1941

III/JG52 – 1942

13/JG 52 Slovaque

JG53 PikAs

JG 54 Grunherz

I/JG 54

II/JG 54 стал l/JG 76

9/JG54

IV/JG 54-1943

JG 77 Hera As

Stab/JG 77

I/JG 77

1/LG 2 стал l/JG 77

2/JG 77

Stab ll/JG 77 стал JGs 136

II/JG 77-1940

II/JG 77

3/JG77

4/JG77

5/JG77

2/JGr 101 стал 5/JG 77

JG 1

III/JG 77

1/188

I/J88

2/J88

2/J 88

3/J 88

ZG 1 Wespen (SKG210 до июня 1941)

4/LG 2

II/ZG 1

NJ Geschwoder

I/ZG 2 стал l/JG 231

I/JG 233

5/1 Венгерская группа истребителей

Личная эмблема Ганса Шмоллера– Халди

Личная эмблема Ганса Хана

Истребительная эскадра (geschwader)

Истребительная эскадра (geschwader)

Каждый Geschwader (эскадра, авиаполк) или Jagdgeschwader (истребительная эскадра) включала три или четыре Gruppen (группы) со своими штабами, состоящие из трех или четырех Staffeln (эскадрилий) по 12 самолетов в каждой (теоретически). Первые пять рисунков (на с. 13) показывают знаки [Варианты этих обозначений будут показаны ниже в этой главе.] на самолетах командиров эскадры, семь других – символы каждой группы. Эти знаки часто выделялись цветом, контрастирующим с цветами камуфляжа. Группы обозначались римскими цифрами, а эскадрильи – арабскими.

Так аббревиатуры I./JG 27 и V/JG 27 обозначают соответственно 1 -ю группу 27-й эскадры и 5-ю группу той же эскадры.

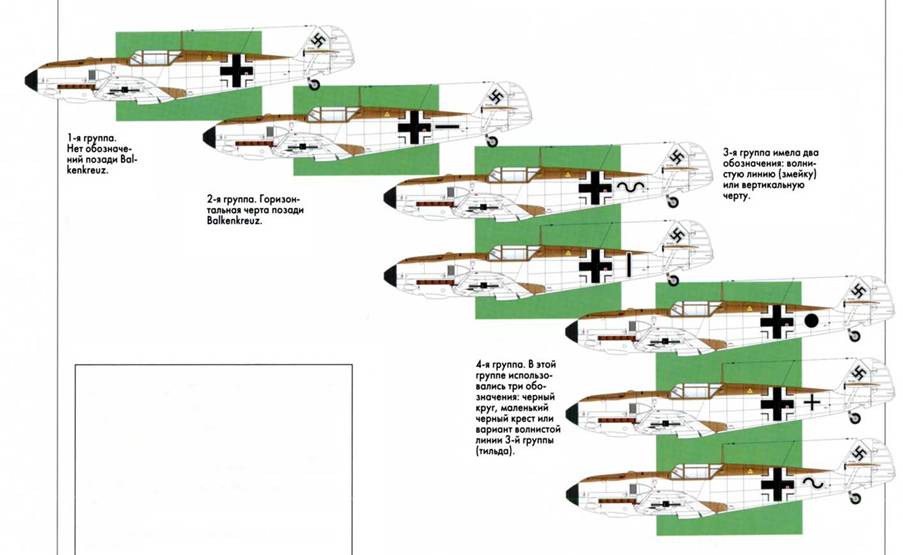

Истребительная группа (gruppe)

Эти самолеты из воображаемой 4-й группы (IV. Gruppe), на что указывает обозначение в виде укороченной волнистой линии.

Истребительная группа (gruppe)

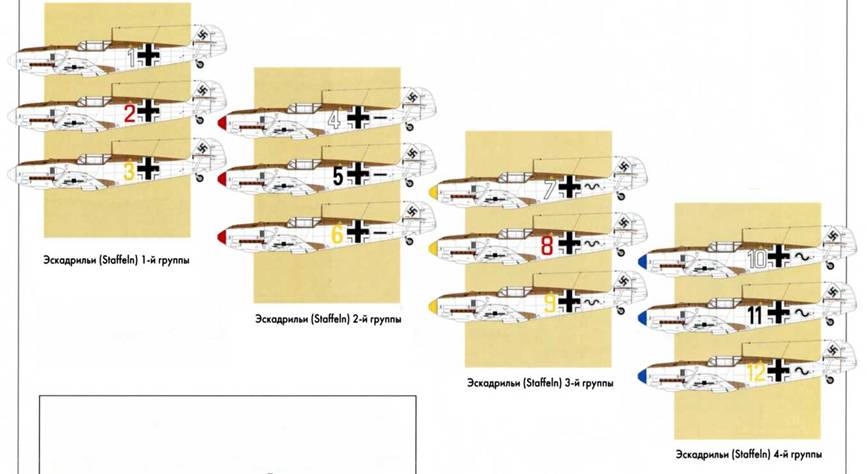

Группа поделена на три или четыре эскадрильи (изредка пять), которые различались цветами, повторявшимися на символах группы впереди Bafkenkreuz (опознавательного креста на фюзеляже). Так 1-я, 4-я, 7-я и 10-я эскадрильи в эскадре обозначались белым цветом, 2-я, 5-я, 8-я и 11 -я – черным или красным, а 3-я, 6-я, 9-я и 12-я – желтым. С конца 1944 г., когда в каждую группу была добавлена четвертая эскадрилья, ее цветом стал синий, вместо которого могли использовать красный или зеленый. После этого появилось множество разных комбинаций, часто обусловленных обстоятельствами и вносивших путаницу в первоначальную схему.

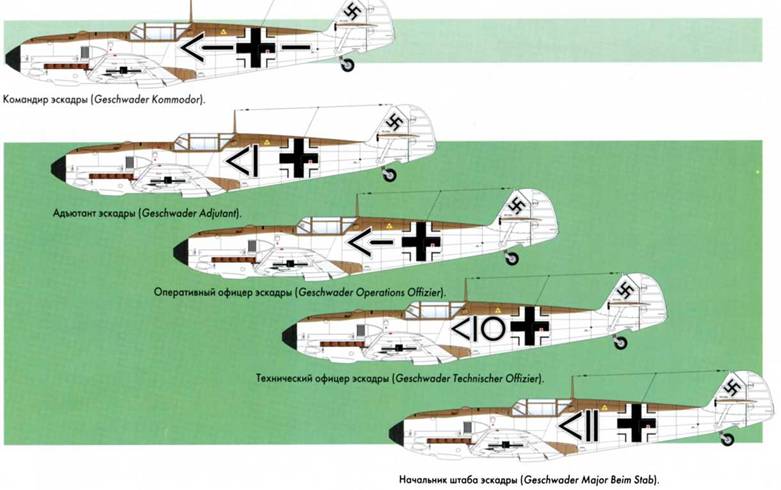

Варианты должностных обозначений в эскадре

Командиры эскадры (Geschwader Kommodorej

Командир эскадры (Geschwader Kommodore)

Командир эскадры (Geschwader Kommodorej

Командир эскадры JG 2 Oberst (полковник) Герд фон Массов – январь 1940 г.

Командир эскадры JG 2 Major (майор) Вальтер Эзау – май 1942 г.

Командир эскадры JG 27 Major (майор) Густав Рёдель – июнь 1943 г.

Командир эскадры JG 26 Major (майор) Герхард Шёпфель – 1942 г.

Командир эскадры JG 3 Hauptmann (капитан) Ганс фон Хан – 1940 г.

Адъютанты эскадры (Geschwader Adjutant)

Адъютант эскадры (Geschwader Adjutant)

Адъютант JG 2 Oberleutnant (старший лейтенант) граф фон Шпонек – 1938 г.

Адъютант JG 53, Hauptmann (капитан) Вилли Майервайсфлог

Начальники штаба эскадры

Начальник штаба [Major beim Stab) JG 2 Oberleutnant (старший лейтенант) Герберт Белой – сентябрь 1940 г.

Начальник штаба (Major beim Stab) JG 26 Oberleutnant (старший лейтенант) Адольф Зуммер – 1940 г.

Технический офицер

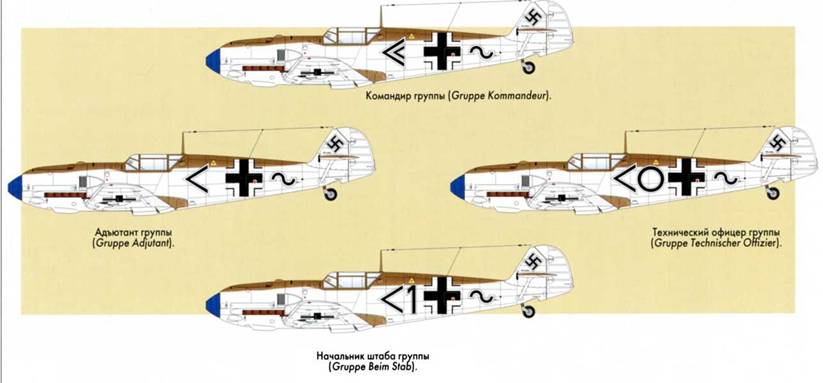

Различные варианты должностных обозначений внутри группы

Командир группы

Адъютант

Технический офицер

Отметки на хвосте

Первоначально отметки побед рисовали перед свастикой, но вскоре у некоторых пилотов уже не хватало места, и поэтому их стали размещать на руле направления. Принцип был простым, каждая «планка» сопровождалась обозначением национальной принадлежности противника, а также датой и местом каждой победы у наиболее педантичных летчиков.

Сбитый польский самолет – стрелка вверх означает победу в воздухе.

Сбитый бельгийский самолет.

Сбитый французский самолет – то же обозначение: стрелка вверх, означает победу в воздухе, вниз – самолет уничтожен на земле.

Отметки красного цвета были не очень распространенными. Сбитый английский самолет. Первые две отметки – сбитые наблюдательные аэростаты.

Сбитый советский самолет.

Модель V – прототип

Прототип Bf 109V.3 (третий опытный экземпляр), пилотируемый д-ром Германном Вурстером во время демонстрационного полета над Баварией в июне 1936 г. Этот экземпляр вместе с двумя другими опытными машинами была частью первой партии Bf 109, испытанной в боевых условиях во время гражданской войны в Испании на стороне националистов. (DR)

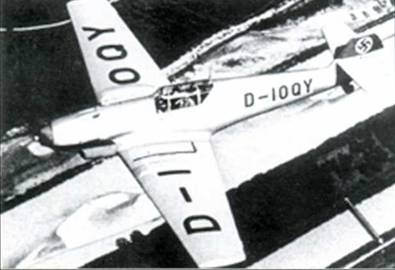

Многие черты Messerschmitt Bf 109 унаследовал от своего предшественника Bf 108 Taifun, маленького туристского четырехместного самолета с весьма современным силуэтом. Концепция машины определила цельнометаллическую конструкцию фюзеляжа овального сечения, убирающееся наружу от фюзеляжа к крылу шасси, низко расположенное однолонжеронное свободнонесущее крыло, запатентованное Мессершмиттом. Самолет имел закрытую кабину и автоматические предкрылки. Его создатель Вилли Мессершмитт возглавлял баварский консорциум Bayerische Flugzeugwerke A.G., поглотивший все авиастроительные предприятия в Баварии. Однако компания сильно пострадала в результате депрессии в 1929 году, и Мессершмитту приходилось прилагать большие усилия, чтобы удержать компанию на плаву, добившись нескольких заказов на лицензионное производство от зарождавшихся Люфтваффе.

Он должен был терпеть враждебное отношение Эрхарда Мильха, который занимал в то время пост исполнительного директора «Люфтганзы», а затем был назначен Гитлером статс– секретарем министерства авиации. Мильх делал все возможное, чтобы препятствовать осуществлению проектов Мессершмитта.

В 1934 г. RLM (Reichsluftfahrtministerium, министерство авиации Германии) объявило конкурс на создание истребителя-моноплана. Техническое задание и заказы на опытные экземпляры получили фирмы Heinkel, Arado and Focke-Wulf, и только спустя 9 месяцев (осенью 1934 г.) – BFW A.G. Но в маленькой сплоченной команде под руководством Вилли Мессершмитта разработка шла довольно быстро.

Инженеры старались уделить наибольшее внимание простоте конструкции, ремонта и эксплуатации Bf 109. Его главные противники, английский Spitfire и немецкий Не 112 (который ко всеобщему удивлению, так и не получил контракт, несмотря на хорошо налаженные связи фирмы Хейнкеля с властями), оказались конструктивно и технологически более сложными, в то время как Bf 109 с самого начала был отлично приспособлен для массового производства, его конструкция состояла из большого количества взаимозаменяемых и дешевых модульных элементов, в которых не использовались стратегические материалы.

Первый экземпляр Messerschmitt Bf 109.VI (регистрационный код D-IABI, заводской номер 758) поднял в воздух Ганс-Дитрих «Буби» Кнёцш. В октябре 1935 г. испытания прототипа началась в летно-испытательном центре Люфтваффе в Рехлине. Как ни парадоксально, машина была оснащена английским двигателем жидкостного охлаждения Rolls-Royce Kestrel V мощностью 695 л.с. и двухлопастным винтом фиксированного шага Shwartz, поскольку еще не был готов Jumo 210, который предполагалось установить на самолет. Этим двигателем оснастили Bf 109.V2, постройка которого была завершена в октябре 1935 г.

Прототипы Focke-Wulf и Arado (Fw 156.V и Ar 80.V) очень быстро выбыли из борьбы из– за аварий и неудовлетворительных характеристик. Теперь остались только фирмы Heinkel и BFW, которые после всесторонних испытаний, проходивших до конца 1936 г. в Травемюнде, получили заказы на 10 предсерийных машин. Bf 109.V оказался более устойчивым в пикировании, более маневренным, продемонстрировал несколько большую скорость и лучшую скороподъемность. Однако и критики в его адрес было достаточно из-за узкого шасси (которое подломилось во время официальной приемки Bf 109 в испытательном центре Люфтваффе в Рехлине), тесной кабины, большой нагрузки на крыло (117 кг/м2 ), ставшей причиной слишком высоких (как тогда считалось) посадочной скорости и скорости отрыва. Опасались, что в полете может произойти выпуск предкрылков в неподходящий момент. Отмечался также неважный обзор вперед-вниз.

Окончательный выбор в пользу Bf 109 определили две основные причины: во-первых, Вилли Мессершмитт сумел обзавестись полезными связями в нацистском руководстве и тем самым укрепил свои позиции в конфликте с Мильхом, а во-вторых, англичане, спустя почти десять месяцев после первого полета Bf 109.V1, уже подняли в воздух свой Spitfire.

Медлить было нельзя, и Bf 109 запустили в серийное производство.

Прототипы

Bf 109V-1 (Werk. Nr 758), оснащенный двигателем Rolls Royce Kestrel мощностью 695 л.с. и позднее получивший регистрационный код D-IABI.

Bf 109V-3 (Werk. Nr. 760) с двигателем Jumo 210В. Эта машина была в составе легиона «Кондор» в Испании.

Bf 109V-7 (Werk. Nr. 881), показанный на международном авиационном слете, проходившем в Цюрихе в июле– августе 1937 г.

Bf 109V-13 (Werk. Nr. 1050) был оснащен двигателем DB 601А и металлическим винтом изменяемого шага VDM. Эта рекордная машина также принимала участие в слете в Цюрихе в 1937 г.

Bf 109V-14 (Werk. Nr. 1029) с форсированным гоночным двигателем DB 601 Rennmotor II. В отличие от трех других участвовавших в слете Bf 109, которые были окрашены в светлосерый цвет, этот самолет, пилотируемый генерал-майором Удетом, был бордовым.

The Messerschmitt 109 В, С и D

Этот Bf 109В-1 из 2.J/88 был захвачен республиканцами после того как его нилот Отто Поленц совершил посадку без повреждений на вражеской территории в ноябре 1937 г. Самолет испытывали французы(пилот Константин Розанов) и русские, которые получили его в обмен на военные поставки. (SHAA)

За исключением трех первых прототипов (VI, V2 и V3) остальные опытные Bf 109 V использовались для совершенствования первых боевых вариантов.

Bf 109.V4 с мотором Jumo 21 ОА стал прототипом серии Bf 109В, вооруженных дополнительным пулеметом, стрелявшим через втулку воздушного винта. За этой машиной, совершившей первый полет в сентябре 1936 г., последовали две другие, V5 и V6, которые были оснащены новым двигателем Jumo 21 0D. Улучшения коснулись лобового стекла, которое было усилено, системы охлаждения пулемета, где воздухозаборник заменили тремя прорезями, и крыла, которое было переработано в корневой части вокруг шасси. Четыре Bf 109 (V3, V4, V5 и V6) вместе с Не 1 1 2.V3 были отправлены в Испанию, где разразилась гражданская война. В декабре 1936 г. они присоединились ко второй эскадрилье истребительной группы легиона «Кондор» (2.J/88), оснащенной самолетами Не 51.

На аэродроме Таблада, расположенном недалеко от Севильи в Андалусии, «Мессершмиттам» дал оценку будущий ас Иоханнес «Ханнес» Траутлофт (впоследствии командир эскадры JG 54 Griinhertz). Первые отчеты показали, что самолеты Bf 109 с Jumo 210 были сложнее в пилотировании и требовали от летчика гораздо большего мастерства, чем бипланы Не-51, которые уступали истребителям республиканцев И-1 5 и И-1 6 конструкции Поликарпова.

Однако все осознавали, что это первоклассная машина, значительно превосходящая своих современников, машина, у которой большое будущее…

Помимо того, что сам Bf 109 продемонстрировал свои высокие боевые качества, именно тогда впервые была применена тактика воздушного боя, которая во многом обусловила успех Люфтваффе в первые годы Второй мировой войны. Благодаря передовым идеям таких пилотов как Вернер Мёльдерс и Адольф Галланд, основной тактической единицей в германской истребительной авиации стала "Rofte", пара самолетов, летавших на расстоянии около 200 метров друг от друга. Ведущий пары отвечал за навигацию, распознавал цели и принимал решение атаковать, а ведомый его прикрывал. Две такие пары составляли знаменитый "Schwarm", звено, которое позднее стали применять также союзники, у которых оно получило название "Finger Four" («четверка пальцев»).

Боевая карьера Bf 109 в Испании фактически началась в марте 1937 г. Эскадрилья 2J/88, командиром которой только что был назначен Гюнтер «Францль» Лютцов, перевооружилась с Не 51 на Bf 109. Вот некоторые выдержки из заключения, где содержится оценка Bf 109В-1, захваченного республиканцами в январе 1938 г. и облетанного капитаном Константином Розановым, который прибыл в Испанию в составе французской испытательной группы.

«Самолет… замечательный по своим аэродинамическим качествам, легкости конструкции, а также отличается простотой и рациональностью, с которой он сконструирован… Особенно хорошо разработан фюзеляж… Структура исключительно легкая. Остается только гадать, достаточно ли она прочная и жесткая».

Летные и эксплуатационные характеристики были описаны таким образом: «Самолет обладает продольной устойчивостью, как с зажатой, так и с брошенной ручкой управления… за исключением полета на полном газу, когда раскачивание усиливается… Курсовая устойчивость превосходная… Элементы управления очень эффективны даже на больших углах атаки… Взлет, посадка и руление требуют большого внимания, так как из-за узкой колеи шасси самолет может легко может опрокинуться при боковом ветре… Самолет очень приятный в управлении на постоянных оборотах. Прекрасно реагирует на элероны и кажется очень легким. Практически фигуры пилотажа могут выполняться с помощью одних только элеронов… Требуется три человека, чтобы выкатить самолет, снарядить его и запустить двигатель. По возвращении он может быть снова снаряжен, заправлен топливом и подготовлен к повторному вылету менее чем за пять минут…» Вооружение считалось недостаточным (даже при том, что пулеметы MG 17 оказались превосходного качества).

Поставки в легион «Кондор» продолжались до конца конфликта в марте 1939 г., и туда были отправлены Bf 109В, С, D и Е. Полагают, что в Испанию всего было отправлено около 130 самолетов Bf 109. Некоторые из них впоследствии были переданы испанским ВВС.

Bf 109В-1 стала первой серийной модификацией. Ее производство в Германии началось в феврале 1937 г. и продолжалось около года. Первоначально установленные на самолет деревянные винты с июня 1937 г. постепенно заменялись металлическими VDM 9-11 072А.

Этой модификацией сначала были вооружены 1 и II./JG 132 «Рихтгофен», а также I./JG 234 «Шлагетер». Следующий вариант Bf 109С-1, прототипом которого послужил V7, получил новый мотор Jumo 210G с непосредственным впрыском топлива и двухступенчатым нагнетателем. Но из-за нехватки этих двигателей большинство машин оснастили Jumo 210D. Для увеличения огневой мощи самолета в крыле были смонтированы два дополнительных пулемета MG 17. Всего был выпущен 341 экземпляр[2 По некоторым данным, это количество относится к модификации В-1. – прим. пер.], и 35 машин из этого числа были отправлены в Испанию, где они присоединились к легиону «Кондор».

На Bf 109С изменился капот двигателя, выхлопные патрубки были удлинены и теперь выступали за капот. Вооружение было усилено добавлением крыльевых пулеметов MG 17. Предполагалось оснастить самолет двигателем Jumo 210G с непосредственным впрыском топлива мощностью 700 л. с., но из-за нехватки новых моторов вместо них часто ставили Jumo 210D.

Следующая модель Bf 109D-1 (разработанная на основе V14 и V15[3 По другим данным, прототипами для нее послужили V12 и V13. – прим. пер.]) была переходной машиной, выпускаемой в ожидании Bf 109Е, который должен был получить двигатель DB 600. Bf 109D-1, появившийся в конце 1937 г., практически не отличался от своего предшественника, поскольку долгожданного Jumo 210G все еще не было в наличии, им так и не был оснащен ни один Bf 109. Несколько экземпляров, на которые установили DB 600, рассматривались как прототипы версии Е. Вооружение состояло из четырех пулеметов, хотя на нескольких Bf 109D-3 в крыле были установлены 20-мм пушки.

Модификации Bf 109В, С и D
