ВОЗДУШНЫЕ ТОРПЕДЫ HS 293 И HS 294

В феврале 1941 г. фирмой «Блом и Фосс» был создан первый опытный образец «воздушной торпеды» (ракеты) BV-143. Эта воздушная торпеда запускалась с бомбардировщика Хе-111 и предназначалась для борьбы с крупными транспортами, эсминцами и крейсерами. Ракета в 1941 г. была снабжена твердотопливным двигателем. В 1941—1942 гг. выпустили 251 «торпеду» BV-143. (Сх. 14) (Сх. 15) (Сх. 16) (Сх. 17)

К 1945 г. ее оснастили ЖРД.

Торпеда на конечном участке шла под водой на глубине около двух метров. Система наведения инерциальная с радиовысотомером.

Данных об этой торпеде крайне мало даже в трудах западных историков.

Во всяком случае, к концу войны BV-143 была серьезно модернизирована. В 1945—1946 гг. «воздушная торпеда» BV-143 дорабатывалась в КБ № 15 института «Берлин». Начальник КБ – майор Александров, начальник отдела – майор Крегман.

В ведомственных архивах мне удалось найти альбом чертежей BV-143 B1, датированных ноябрем 1946 г. Их выполнили германские инженеры Вергман, Френзель и Тейчмюллер. Ход дальнейших работ над BV-143 мне установить не удалось, но из чертежей видно, что эта ракето-торпеда очень похожа на самолет-снаряд КСЩ.

Проектирование германской воздушной торпеды Hs 293 было начато в 1939 г. профессором Вагнером в КБ авиазавода «Хеншель» в Шёнефельде близ Берлина. Серийно она производилась на заводах «Хеншель».

Воздушная торпеда была создана по нормальной самолетной аэродинамической схеме. В средней части бомбы крепились плоские крылья с элеронами, хвостовое оперение – неподвижный вертикальный стабилизатор внизу и высокорасположенный горизонтальный стабилизатор с рулем высоты площадью 1600 см2. (Сх. 18)

В ходе испытаний, начатых в мае 1940 г., выяснилось, что сброшенная бомба начинает быстро отставать от самолета-носителя, и наблюдение за ней оператором-наводчиком становилось затруднительным. В связи с этим решили оснастить планирующую бомбу подвесным жидкостно-реактивным двигателем.

Первые две серийные модификации Hs 293A и Hs 293B имели длину 3,58 м, максимальный диаметр корпуса 480 мм, размах крыльев 2,9 м. Вес ракеты составлял 902 кг.

Внизу в подвесном контейнере помещался жидкостно-реактивный двигатель системы Вальтера «109—507» с тягой 590 кг. Двигатель работал на перекиси водорода и перманганате кальция. Время работы двигателя составляло около 10 с. Максимальная скорость ракеты около 600 км/час.

Ракета сбрасывалась с самолета на высоте от 400 до 2000 м при скорости около 320 км/ч. В момент окончания работы двигателя скорость ракеты составляла 170—200 м/с (612—720 км/час). Дальность планирования 3,5—18 км. Точность попадания – 50% ракет в пределах квадрата 5 x 5 м при дальности планирования 12 км.

Поскольку время планирования у Hs 293 в 5—7 раз превосходило время полета с работающим жидкостно-реактивным двигателем, то немцы назвали систему ракетной планирующей бомбой или просто планирующей бомбой. Так как Hs 293 наиболее эффективно действовала по морским целям, в советской документации конца 1940-х годов Hs 293 фигурировала как «реактивная авиационная торпеда».

Наведение Hs 293 осуществлялось с борта самолета-носителя методом «трех точек». В ракетах Hs 293A связь самолета и ракеты производилась по радио. На самолете была установлена передающая аппаратура «Кель», а на ракете – приемная аппаратура «Страсбург». Бортовая сеть Hs 293 питалась от аккумулятора.

На Hs 293B управление осуществлялось по проводам. Катушки с проводами устанавливались на консолях крыла, в катушке на самолете-носителе 12 км кабеля, на ракете – 18 км, то есть общая длина 30 км. В качестве управляющих органов у Hs 293 имелись аэродинамические рули, а именно – два элерона на задних кромках крыльев и руль высоты.

Одним из главных недостатков визуального сопровождения была зависимость от атмосферных условий. Поэтому на модификациях Hs 293D была установлена телевизионная система «Тоннэ-А». В боевых действиях Hs 293D не применялись. (Сх. 19)

Ракета Hs 293 предназначалась в первую очередь для поражения небронированных кораблей и кораблей с тонкой броней.

Первая успешная атака Hs 293 по морским целям состоялась 27 августа 1943 г., когда германские бомбардировщики атаковали в Бискайском заливе группу противолодочных кораблей. Английский шлюп «Эгрет» взорвался и затонул от попадания Hs 293, а канадский эсминец «Этабаскан» был серьезно поврежден.

Всего воздушными торпедами «Фриц-Х» и Hs 293 было потоплено торговых судов союзников общим тоннажем около 400 тыс. т.

В 1944—1945 гг. немецкие самолеты израсходовали в боевых действиях около 2300 ракет Hs 293. В качестве самолетов-носителей обычно использовали бомбардировщики Не 111, Не 177, Do 217 и «Фокке-Вульф 200».

Часть готовых ракет Hs 293 была захвачена в 1945 г. советскими войсками. С 1947 г. доработкой Hs 293 занималось КБ-2 Минсельхозмаша. В 1948 г. при участии специалистов КБ-2 были проведены летные испытания Hs 293, а в качестве носителя переоборудовали самолет Ту-2Д.

Ракета (планирующая бомба) Hs-293 была спроектирована исключительно для борьбы с кораблями противника. Обычно подводная часть корабля была более уязвима, чем надводная. Поэтому в конце 1941 г. фирма «Хеншель» начала проектирование новой планирующей бомбы Hs 294, которая поражала подводную часть корабля.

Hs 294 по существу представляла собой торпеду с крыльями, системой наведения и двумя двигательными установками. Ракета наводилась на цель оператором с помощью оптического прицела методом «трех точек». Управление производилось с помощью радиокоманд. Был разработан вариант установки бортовой телевизионной системы с передачей информации на самолет-носитель.

Двигательная установка состояла из двух жидкостных реактивных двигателей HWK 109—507, развивающих тягу по 590 кг каждый, время работы их около 10 с. В последних образцах Hs 294 жидкостно-реактивные двигатели (ЖРД) были заменены на твердотопливные. Ракета Hs 294 развивала скорость до 900 км/час.

Стартовый вес ракеты Hs 294 – 2175 кг. Аэродинамическая схема ракеты нормальная самолетная. Длина ракеты 6,15 м, диаметр 620 мм, размах крыльев 3960 мм. Высота сброса ракеты 5,4 км, дальность полета до 14 км. Когда ракета касалась воды, крылья, задняя часть фюзеляжа и двигатели отделялись, давая возможность остальной части фюзеляжа продолжать движение в качестве подводной торпеды.

Hs 294 управлялась так, чтобы примерно за 30—40 м до корабля-цели ракета входила под небольшим углом в воду и двигалась там горизонтально на небольшой глубине со скоростью 320—240 км/ч.

В качестве носителя использовался бомбардировщик Не 177. Кроме того, рассматривался вариант буксировки Hs 294 за реактивным бомбардировщиком Ar 234С.

По различным источникам было изготовлено от 125 до 165 ракет Hs 294. Но в боевых условиях применить их немцы не успели.

Серийные воздушные торпеды Hs 293 и Hs 294 снабжались обычно контактными взрывателями ударного действия. Однако фирма «Хеншель» на опытных образцах устанавливала три типа неконтактных взрывателей. Среди них был радиовзрыватель «Какаду», принцип работы которого основывался на эффекте Доплера. Взрыватель «Какаду» серийно производился в Третьем рейхе и применялся в ряде ракет.

Применялся также и оптический взрыватель «Пистоле». Он имел источник света (как излучения видимого спектра, так и инфракрасного излучения), помещавшийся внутри вращающегося цилиндра, снабженного прорезями, так что модулированный свет излучался в радиальном направлении (перпендикулярно направлению движения). Если вблизи прибора оказывалось отражающее тело (цель), то фотоэлемент воспринимал отраженные лучи, и тогда через усилитель и низкочастотный фильтр приводилось в действие исполнительное реле.

«ЩУКИ» ВОЗДУШНОГО БАЗИРОВАНИЯ

Трофейные воздушные торпеды Hs 293 и Hs 294, захваченные в 1945 г. частями Красной армии, вызвали большой интерес у советского руководства. Разбираться с ними было поручено... Министерству сельскохозяйственного машиностроения.

Изучением и испытаниями воздушных торпед занялось КБ-2 Минсельхозмаша. В 1948 г. при участии специалистов КБ-2 были проведены летные испытания Hs 293, а в качестве носителя переоборудовали самолет Ту-2Д.

Пуски Hs 293 проводились с радиокомандными системами наведения – немецкой «Кель—Страсбург» и советской «Печора». Из 24-х запущенных Hs 293 с радиокомандными системами наведения в цель попали только три. По результатам испытаний Hs 293 было решено отказаться от запуска ракеты в серийное производство, которое планировалось начать на заводе № 272 в Ленинграде.

Конструкторы КБ-2 и других организаций вышли к руководству с предложением создать на базе германских воздушных торпед более совершенное отечественное изделие.

Постановлением Совмина СССР № 1175—440 от 14 апреля 1948 г. были начаты работы по «реактивной авиационной морской торпеде РАМТ-1400 "Щука"». Работы по «Щуке» фактически были продолжением работ по трофейной ракете Hs 293A, хотя внешне они не имели ничего общего. Естественно, что «Щукой» занялось КБ-2, которое безуспешно пыталось довести и Hs 293.

Работы по «Щуке» велись небольшим коллективом под руководством талантливого конструктора М.В. Орлова. Увы, Орлов в работах над «Щукой» заклинился на двух германских «изюминках» – отделяющейся боевой части и интерцепторах.

Отделяемая боевая часть, как у немцев, должна была поражать подводную часть корабля, что вызывало массу затруднений при ее проектировании. Да и линкоры в 1950-х годах превратились из ударной силы флота в корабли огневой поддержки десанта, а авианосцы, крейсера, эсминцы и другие суда достаточно эффективно поражались и в надводную часть. Причем остатки топлива в ракете, поразившей надводную часть корабля, зачастую играли не меньшую роль, чем взрывчатое вещество в боевой части. Вспомним гибель английского эсминца «Шеффилд» во время Фолклендской войны.

Что же касается интерцепторов, то в качестве органов управления ракетой они оказались менее эффективны, чем элероны, элевоны, рули направления и т.д.

По первоначальному проекту РАМТ-1400 «Щука» должна была управляться по классической схеме: на начальном этапе – инерциальной системой, а на конечном – головкой самонаведения. Но головки самонаведения в ближайшем будущем не предвиделось, и Орлов предложил разрабатывать проект торпеды в двух вариантах.

Первый вариант – чисто немецкий «хеншелевский» (только радиокомандный). Он предполагал размещение на торпеде системы управления с наведением на цель через оптический визир. Этот вариант получил обозначение РАМТ-1400А или «Щука-А».

Второй вариант предусматривал управление с автопилотом и радиолокационной ГСН. Этот вариант торпеды назвали РАМТ-1400Б или «Щука-Б». (Сх. 20)

Правительство с таким предложением согласилось, что и было подтверждено Постановлением Совмина № 5766—2166 от 27 декабря 1949 г.

Боевая часть «Щуки-А» весила 615—650 кг и содержала 320 кг мощного взрывчатого вещества ТГАГ-5. Взрыватель ВУ-150 контактный, мгновенного действия. В боевой части был сделан специальный кольцевой вырез, благодаря которому, входя в воду, она двигалась по изгибающейся траектории вверх для поражения цели в наиболее уязвимую подводную часть корпуса. Но для этого было необходимо обеспечить приводнение ракеты на удалении от цели около 60 м при угле входа в воду около 12°. При использовании только радиокомандной системы управления методом «трех точек» шансов у оператора выполнить эти условия практически не было.

Управление «Щукой» производилось с помощью интерцепторов, помещенных на задних кромках крыльев и V-образного оперения.

Испытания «Щуки» было решено проводить на полигоне под Феодосией. К концу 1948 г. на Черном море в Феодосии и ее ближайших окрестностях по Постановлению Совмина № 0017– 409 от 13 мая 1946 г. и приказом министра Вооруженных Сил СССР № 0019 от 2 февраля 1946 г. было развернуто Третье Управление Государственного Центрального полигона Министерства Вооруженных Сил СССР (ГЦП МВС СССР), в котором уже с сентября 1948 г. начались испытания ракетной техники и оружия, создаваемых для ВМС СССР.

К моменту начала испытаний воздушных торпед РАМТ-1400 «Щука» Феодосийский полигон получил неофициальное название «Песчаная Балка».

Первый пуск самолета-снаряда [18]18
  После приказа Министерства обороны от 30 октября 1959 г. самолет-снаряд стали называть крылатой ракетой.


[Закрыть](воздушной торпеды – в разных документах ее именовали по-разному) «Щука-А» состоялся 16 июня 1949 г. Пуск ракеты производился с самолета-носителя Ту-2Т из состава 25-й отдельной авиаэскадрильи полигона, которая базировалась на аэродроме возле селения Кара-Гоз в 18 км к северо-западу от Феодосии. Пуск был осуществлен в пределах водной акватории полигона между мысами Чауда и Опук.

К концу 1949 г. удалось провести только пуски пятнадцати ракет «Щука», не имевших даже радиокомандной системы наведения. Ракеты управлялись пневматическим автопилотом АП-19. Соответственно, не было и реальных целей (мишеней) для самолетов-снарядов.

В 1950 г. прошли испытания «Щук» с немецкой радиокомандной системой наведения. Лишь в августе—ноябре 1951 г. были проведены пуски с отечественной радиокомандной системой наведения «КРУ-Щука». Пуски осуществлялись с высоты от 1000 до 4000 м, дистанция стрельбы составляла от 15 до 28 км при скоростях самолета-носителя от 110 до 280 м/с.

В качестве самолетов-носителей кроме уже упомянутых Ту-2Т использовались Ту-2Т-2, Ту-2Т-3 и Ил-28. Мишенями служили списанные корабли: тральщики ТЩ-914 и ТЩ-915, торпедные катера типа Г-5, трофейные немецкие самоходные баржи ДК-26 и ТД-200.

Случалось, что в нужный момент не оказывалось соответствующим образом оборудованных мишеней (надводными и подводными сетями, уголковыми отражателями). Тогда пуски проводились по скале Корабль-камень, расположенной недалеко от берега, практически на траверзе мыса Опук. В этом случае вершину скалы оборудовали уголковыми отражателями.

В период всех этих испытаний постоянной головной болью М.В. Орлова была боевая часть ракеты, которую он скопировал у немцев. Боевая часть ракет «Щука-А», «Щука-Б», а потом и КСЩ представляла собой конусообразный снаряд длиной около 3 м с максимальным диаметром 0,36 м и весом 625 кг. В носовой части сразу за взрывателем находилось так называемое кавитационное кольцо высотой 30—35 мм со специальным вырезом в верхней части. Этот вырез и его размеры были предметом отдельных исследований ЦАГИ. (Сх. 21)

Параллельно с испытаниями была проведена реорганизация. В соответствии с Постановлением Совмина № 5119—2226 от 15 декабря 1951 г. КБ-2 было объединено с заводом № 67. Новая организация получила название ГСНИИ-642 (Государственный научно-исследовательский институт № 642). Главный конструктор «Щуки» М.В. Орлов надеялся стать если не начальником ГСНИИ-642, то, во всяком случае, его заместителем. Однако большое начальство думало иначе.

В 1952 г. в районе Феодосии было проведено 15 пусков ракет «Щука-А» с самолета-носителя Ту-2. Пуски проводились на высоте 2—5 км на дальность от 12 до 30 км. Восемь пусков были успешными, а в двух из них боевая часть даже якобы попадала в подводную часть мишени.

Для применения «Щуки» с самолета-носителя Ил-28 ракету доработали: была изменена передняя часть корпуса, угол поперечного V-образного хвостового оперения уменьшен с 40° до 35°, а площадь оперения увеличена.

В октябре—декабре 1952 г. был проведен второй этап испытаний. С реактивного самолета-носителя произведено 14 пусков. Лишь половина пусков оказались удачными, и было зафиксировано только два попадания в подводную часть. Постановлением Совмина № 2003—924 от 23 сентября 1954 г. ракета «Щука-А» была запущена в серию для проведения войсковых испытаний.

Распоряжением Совмина № 3572 от 6 апреля 1954 г. было решено переоборудовать в носители «Щук» 12 бомбардировщиков Ил-28. Тем же распоряжением предполагалось испытать 20 ракет «Щука-А» по наземным целям на полигоне во Владимировке. Цель испытаний – оснащение ракет «Щука» фугасной боевой частью весом до 900 кг.

К июлю 1955 г. работы по «Щуке-А» близились к завершению. А вот у «Щуки-Б», как говорится, «и конь не валялся». Разработчик радиолокационной системы самонаведения НИИ-885 с работой не справился. Испытания «Щуки-Б» с радиолокационным самонаведением с 1948 по 1952 год шли неудачно. Постановлением Совмина № 3556—121 работы по системе радиолокационного самонаведения, получившей название «РГ-Щука», были переданы новой организации.

Согласно проекту ракета «Щука-Б», отделившись от самолета-носителя на высоте от 2 до 10 км, должна была планировать под углом 20—30° к горизонту. На высоте 600 м включался радиовысотомер, и ракета выходила на горизонтальный полет на высоте 60 м. Затем включался жидкостный реактивный двигатель, и ракета набирала скорость до 1030 км/час. На удалении 10—20 км от цели включалась активная радиолокационная ГСН, которая осуществляла поиск и захват цели в упрежденную точку в горизонтальной плоскости. На удалении до цели 750 м начиналось наведение ракеты в вертикальной плоскости, которое обеспечивало приводнение ракеты на удалении около 60 м от цели. При соприкосновении ракеты с водой подрывался пироболт крепления боевой части, она отделялась и шла к подводной части борта корабля.

В 1953 г. провели пуски пяти ракет без системы радиолокационного самонаведения, но с радиовысотомером. С 17 марта по 20 июля 1954 г. провели пуски девяти ракет, пять из которых были оснащены активной радиолокационной ГСН. Результаты испытаний показали, что при волнении моря в 3—4 балла на дальности от цели 2—3 км в аппаратуре активной радиолокационной ГСН происходит срыв сопровождения цели. Сигнал от цели (транспорта «Очаков») забивался отражением от волн.

Испытания ракет «Щука-Б» в 1955 г. шли с переменным успехом. Но 3 февраля 1956 г. вышло Постановление Совмина № 175– 104, согласно которому ракета «Щука-А» принятию на вооружение не подлежала, а доработка «Щуки-Б» прекращалась. Кстати, в скором времени прекратилось производство бомбардировщиков Ил-28, которые предназначалось использовать в качестве носителей обоих «Щук».

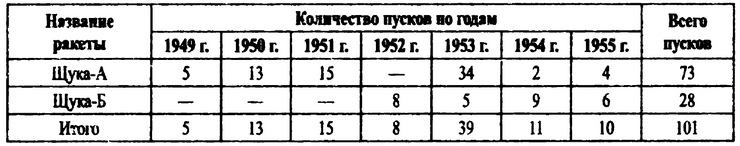

Таблица 12.

Испытания ракет «Щука-А» и «Щука-Б» в 1949—1955 гг.

КОРАБЕЛЬНЫЙ САМОЛЕТ-СНАРЯД «ЩУКА»

Руководство ГСНИИ-642, видимо, предчувствовало прекращение работ по «Щукам» А и Б и решило подстраховаться, включив в план опытно-конструкторских работ на 1953—1954 гг. тему под названием «Исследования возможностей создания самолета-снаряда для стрельбы с корабля по кораблю на базе ракеты „Щука-Б“».

Работы по самолету-снаряду корабельного базирования были официально утверждены Постановлением Совмина СССР № 2541—1222 от 30 декабря 1954 г. По этому же постановлению ГСНИИ-642 определялся головным по разработке как всего комплекса, так и самой ракеты, которая получила название КСЩ (корабельный снаряд «Щука»).

Конечная цель этой разработки была проста и заманчива: создать ударное ракетное оружие для надводных кораблей водоизмещением около 3000 т для борьбы с крупными артиллерийскими кораблями вероятного противника на дистанции до 50—60 км, то есть не входя в зону досягаемости их мощной артиллерии.

Старт КСЩ производился с помощью порохового ускорителя ПРД-19М, который подвешивался снизу в хвостовой части ракеты между двумя нижнерасположенными V-образными аэродинамическими гребнями. Стартовый двигатель работал 1,3 секунды, а затем сбрасывался. Ускоритель был создан в КБ завода № 81 Минавиапрома в Москве. Главный конструктор И.И. Картуков.

В качестве маршевого был использован авиационный турбореактивный двигатель АМ-5А с тягой 2,0—2,6 т. Эти двигатели устанавливались на истребителях Як-25, и на КСЩ предполагалось ставить выработавшие ресурс двигатели с самолетов.

Аэродинамическая схема КСЩ – нормальная с нижнерасположенным прямым крылом, имевшим отогнутые к низу законцовки, с нижнерасположенным совковым воздухозаборником и V-образным оперением. Ракета имела интерцепторные органы управления (чувствовалось еще немецкое влияние). (Сх. 22)

Создатели КСЩ рассказывали в свое время историку полигона «Песчаная Балка» капитану 2-го ранга Ю.С. Кузнецову о посещении А.Н. Туполевым филиала ОКБ-155 и осмотре им первого экземпляра КСЩ. Говорят, что Туполев обладал таким даром, как предвидение. Он мог по одному внешнему виду летательного аппарата, будь то самолет или ракета, определить летные свойства аппарата и сразу же сказать, полетит он или нет. Андрей Николаевич долго молча ходил вокруг ракеты, а потом сказал: «Это произведение мало похоже на ракету. Это – аэродинамический урод». У заинтересованных лиц поникли головы. Все ждали, что мэтр еще что-нибудь скажет. И он сказал: «Да! Урод. Но летать будет!»

Заводские испытания ракет КСЩ на полигоне «Песчаная Балка» начались в августе 1955 г. Первоначально проводились пуски так называемого изделия БКС, которое внешне представлял собой авиационную ракету «Щука-Б», но единственным действующим агрегатом ее был стартовый ускоритель ПРД-19М. Первый пуск изделия БКС с береговой установки, разработанной ГСНИИ-642, был проведен 24 сентября 1955 г. Ракета пролетела 3840 м за 34,6 с. Еще два подобных пуска провели 29 сентября и 2 октября того же года.

В ходе второго этапа заводских испытаний изделия БКС имели не только стартовый двигатель ПРД-19М, но и маршевый двигатель от ракеты «Щука-Б». Системы наведения БКС не имели.

В ходе первого пуска 13 февраля 1956 г. произошел отказ в работе автопилота по каналу крена. Ракета приводнилась на 15,5-й секунде полета в 1640 м от места пуска. Последующие два пуска 24 и 27 февраля были более удачными: ракеты пролетели 5240 м за 34,8 с и 5190 м за 33,5 с.

На третьем этапе заводских испытаний стреляли теми же БКС с ПРД-19М и маршевым двигателем от «Щуки-Б», но теперь был установлен и полный комплект систем наведения от «Щуки-Б», а также автопилот АПЛИ-5 от новой ракеты КСЩ.

Все 4 пуска, проведенные в марте 1956 г., были удачными. В ходе пуска 27 марта 1956 г. была достигнута максимальная дальность полета 15,1 км, время полета составило 78 с.

По итогам трех проведенных этапов экспериментальных (заводских) испытаний можно было сделать заключение, что прототип ракеты КСЩ – изделие БКС – летает нормально: стартовый двигатель ПРД-19М обеспечивает надежный старт изделия БКС с береговой ПУ разработки ГСНИИ-642; бортовая аппаратура в целом функционирует так, как от нее требуется (за исключением отказа в работе автопилота в пуске № 4 13 февраля 1956 г.), и обеспечивает выполнение заданных параметров стрельбы – дальность, высоту и время полета.

Данные крылатой ракеты КСЩ

Дальность стрельбы минимальная, км – 20

Дальность стрельбы с использованием корабельных средств обнаружения цели, км – до 40

Дальность стрельбы с использованием выносных постов, км – до 100

Высота маршевого полета, м – 60

Стартовый вес ракеты, кг – 2958

Вес стартового двигателя, кг – 457

Вес топлива маршевого двигателя (керосина Т-1), кг – 220

Вес боевой части, кг – 625

Вес взрывчатого вещества в боевой части, кг – 340

Длина ракеты, мм – 7600

Размах крыла, мм – 4200

Высота ракеты, подготовленной к пуску, мм – 1976

Диаметр носовой части ракеты, мм – 900

Уже в апреле 1956 г. на полигон «Песчаная Балка» стали поступать первые образцы ракет КСЩ. Ничего общего у них с изделиями БКС не было, разве только боевые части с системой их отделения от корпуса ракеты при приводнении, да стартовые двигатели.

Характерным для ракет КСЩ было то, что они поступали на полигон в разобранном виде – в семи контейнерах и ящиках, основных из которых было четыре: контейнер со «среднехвостовой» частью ракеты со сложенными консолями крыла [19]19
  Предмет зависти всех автомобилистов – владельцев первой модели «Москвича». Это был готовый гараж для этой марки машины.


[Закрыть], контейнер с носовой частью ракеты и контейнеры с боевой частью и стартовым двигателем. Ни до, ни после такого на полигоне не было: раньше комплекты ракет прибывали только в двух контейнерах: собственно ракета и стартовый двигатель или стартовый агрегат.

Двигатели АМ-5А на ракеты КСЩ попадали не с завода-изготовителя. Сначала они честно отрабатывали свое на самолетах Як-25. Но после того как они вырабатывали свой ресурс на самолетах, их демонтировали и перебирали. После этого двигателям давался дополнительный пятичасовой ресурс, и они устанавливались на ракеты КСЩ.

Ракета КСЩ поразила испытателей объемом лючков различной величины с очень замысловатыми запорами хеншелевской конструкции. Если снять все до единого лючки, то ракета бы выглядела как ракета. На КСЩ находилась масса торчащих, выступающих частей, например, громоздкий бортовой электроразъем, интерцептор со своими держателями, полуоси, с помощью которых на ракете крепились специальные многокилограммовые так называемые «башмаки», выполненные из стали и бронзы (приспособления для скольжения ракеты по направляющим пусковой установки при старте). Это тоже фантазия М.В. Орлова. После старта ракеты эти «башмаки» тут же сбрасывались. Такого потом не было ни на одной конструкции испытываемых ракет.

Особенно импозантно выглядела ракета, вернее, ее носовая часть, в телеметрическом варианте. Испытатели телеметрические ракеты называли между собой «коровами». И было за что. (Сх. 23)

Стартовый двигатель ПРД-19М тоже не отличался простотой и изяществом своих линий. Достаточно было увидеть передние узлы крепления стартовика к корпусу ракеты. (Сх. 24)

Ю.С. Кузнецова, впервые попавшего в монтажный цех, где собирались ракеты КСЩ, поразило наличие посреди зала двухсотлитровой бочки со спиртом. Рядом с бочкой на цепи, один конец которой был намертво прикован к стене, висела металлическая матросская кружка. «С нашей стороны, – вспоминает Юрий Сергеевич, – послышались вопросы типа "Что все это означает? Для кого или для чего бочка выставлена на всеобщее обозрение? Для чего кружка на цепи? " и т.д. На наши вопросы чуть ли не все присутствующие в зале гражданские и военные специалисты с полной серьезностью стали объяснять, что бортовая аппаратура ракет и приборы контрольно-проверочных пультов ну никак не хотят нормально функционировать, если их многочисленные электроконтакты систематически не протирать спиртом. А кружка на цепи потому, чтобы ее никто не присвоил себе, ибо такие случаи уже были. Ну надо, чтобы бочка со спиртом стояла на самом бойком месте, так надо! Удивило то, что практически все без исключения, кто готовил ракету к пуску, дружно, по несколько раз в день старались "промыть" подотчетные им контакты.

Итог подвел наш ротный остряк Г. Ионов. Он сказал: "Мужики! Все правильно! Действия всех присутствующих должны соответствовать названию головной фирмы!" А ведь и верно! Аббревиатура "ГСНИИ-642" употреблялась только в секретных и совершенно секретных документах. Открыто фирма именовалась как «почтовый ящик "4096". С легкой руки Г. Ионова теперь фирма стала именоваться как "почтовый ящик водка-спирт" (40 – столько градусов в водке, 96 – в спирте). Долгое время это словосочетание использовалось в общении промышленников и военных, пока п/я 4096 не превратился в п/я А-1233».

Для проведения пусков четвертого этапа экспериментальных (заводских) испытаний в поселок Черноморск на объекты была доставлена почти точная копия пусковой установки СМ-59—1, то есть такая, которая планировалась к монтажу на эсминце проекта 56Э «Бедовый».

Тут мне придется сделать небольшое отступление и сказать пару слов об этой пусковой установке (ПУ). Согласно приказу по Министерству оборонной промышленности от 20 сентября 1955 г., разработка пусковой установки для ракеты КСЩ была поручена ЦКБ-34. В ноябре 1956 г. ЦКБ-34 представило заказчику технический проект пусковой установки СМ-59.

Пусковая была ангарного типа с направляющими ферменной конструкции, которые были примерно в два раза длиннее самой ракеты. Установка стабилизированная, с броневой защитой основных механизмов и ракеты. Стабилизированная часть служила для стабилизации ракеты по углу вертикального наведения и по углу поперечного крена и состояла из направляющей балки и фермы, скрепленной болтами. На верхних поясах направляющей балки и фермы установлены направляющие рельсы, по которым двигалась ракета. В целях предотвращения замерзания рельс имелось устройство для обогрева их индукционными токами. Пусковая установка могла перезаряжаться запасными ракетами, хранившимися в специальных ангарах-погребах корабля. Расчетное время перезарядки 8—10 минут. В ЦНИИАГ была создана система дистанционного управления Д-59, которая обеспечивала автоматическое наведение установки по данным поста управления стрельбой в двух плоскостях и стабилизацию по крену. Ошибки при качке: 4—6 точек дальномера.

Доставленные на полигон пусковые установки СМ-59—1 отличались от корабельных отсутствием броневой защиты и противообледенительного устройства. (Сх. 25)

С завершением испытательных работ в поселке Черноморск пусковая установка СМ-59—1 была разобрана и отправлена в Николаев на судостроительный завод им. 61 Коммунара. Позднее ее установили на эсминце проекта 57бис «Упорный».

Первый пуск изделия КСЩ в ходе четвертого этапа заводских испытаний состоялся 19 сентября 1956 г. Согласно полетному заданию, ракета должна была пролететь 15 км, но из-за неправильно выбранного угла установки стабилизаторов она на 40-й секунде полета поднялась на высоту 1180 м и с этой высоты начала плавно снижаться до приводнения. В итога ракета пролетела 60 150 м за 240,2 с.

В ходе второго пуска 7 августа 1956 г. стартовый двигатель ПРД-19М при отделении на секунду зацепился за «гребни» ракеты. Поэтому изделие КСЩ не выполнило расчетную «горку» и преждевременно приводнилось, пролетев за 40,5 секунды 9,3 км вместо запланированных 15 км.

В третьем старте 22 августа ракета также должна была пролететь 15 км, но из-за ненормальной работы рулевой машинки по каналу тангажа ракета не вышла в горизонтальный полет и преждевременно приводнилась, пролетев всего 1800 м за 7,8 с.

Неудачным оказался и четвертый пуск 19 сентября 1956 г. Стартовик опять зацепился за гребень ракеты после окончания работы. В результате ракета вместе со стартовиком, не долетев до среза воды, упала на боевом поле полигона в 680 м от места старта на 5,6-й секунде полета.

Зато последующие четыре старта (29 ноября, 10, 19 и 23 декабря 1956 г.) прошли удачно. Дальность стрельбы постепенно увеличивалась – 15 км, 20 км, 30 км. Соответственно, ракеты пролетели 14 800 м, 19 700 м, 31 200 м и 29 700 м.

Учитывая, что в конце четвертого этапа испытаний наметилась тенденция стабильного полета ракеты в соответствии с заданием на пуск (ракета последовательно пролетела 15, 20 и 30 км), и что четыре неудачи на пусках № 11, 12, 13 и 14 имели чисто механические причины, сравнительно легко устранимые (при общих положительных итогах предыдущих трех этапов испытаний), а также в связи с тем, что сроки проведения Государственных испытаний, установленные Правительством СССР, поджимали (1957 г.), было решено сразу же после завершения экспериментальных (заводских) испытаний перейти к этапу летно-конструкторских испытаний и провести их с корабля.
