4. Элементы коммутации

Чем больше дополнительных режимов работы в СМА, тем больше и дополнительных кнопок на панели управления. На рис. 4.1 представлена лишь малая часть безграничного числа вариантов их исполнения.

Рис. 4.1. Разновидности кнопок

Поскольку довольно часто некоторые кнопки управления приходят в негодность или начинают нечетко работать из-за искрения внутри или перегрева контактов, их приходится заменять. В случае если нужных кнопок не имеется, многие из них вполне можно отремонтировать. На рис. 4.2 видно, что многие кнопки и блоки из них состоят практически из совершенно одинаковых секций, иногда различающихся только числом контактов.

Рис. 4.2. Кнопки объединенные в блоки (кнопочные станции)

Отремонтировать кнопки в блоке проще, так как можно поменять местами секции, предназначенные для редко используемых режимов – например, для включения режима задержки полоскания. Если совершенно необходимо сохранить все функции, то можно отремонтировать и неисправную секцию. Подгоревшие контакты в ней зачищаются, а есть они изменили свое положение в блоке в результате перегрева, то контакты нужно нагреть паяльником и, когда пластмасса размягчится, вернуть их в прежнее положение, удерживая пинцетом. При необходимости контакты можно дополнительно укрепить компаундом типа «холодная сварка».

Единственное, что еще потребуется сделать, так это выточить надфилем из любой твердой пластмассы новый подпружиненный толкатель, который смонтирован на подвижной части кнопки, поскольку этот толкатель при перегреве контактов оплавляется и кнопка перестает четко включаться. Миниатюрные одиночные кнопки, как на рис. 4.3. также можно отремонтировать.

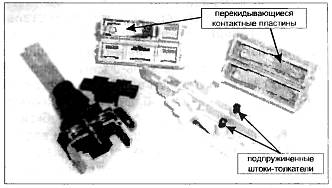

Рис. 4.3. Устройство кнопочных переключателей

Для этого нужно рассверлить пластмассовые заклепки, на которых держится крышечка корпуса, и снять ее. Затем полоской шлифовальной бумаги удаляют нагар с контактов, промывают их бензином, смазывают переключающий механизм и приклеивают на место крышку суперклеем. После ремонта следует поджать контактный наконечник, который смонтирован на проводе таким образом, чтобы он возможно более плотно соединялся с контактом на кнопке. Это позволит избежать перегрева контактной пары.

5. Входной клапан СМА

Для автоматической подачи воды из магистрали в бак СМА служит нормально закрытый электромагнитный клапан. В зависимости от конструктивных особенностей в СМА могут быть установлены и несколько клапанов, причем у каждого клапана будут свои технические отличия. Возможные конструкции электромагнитных клапанов показаны на рис. 5.1.

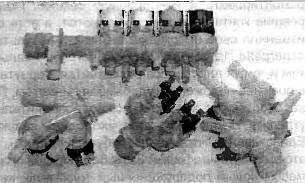

Рис. 5.1. Типы электроклапанов подачи воды

Этим однако не исчерпывается все разнообразие, на самом деле модификаций клапанов гораздо больше, т. к. модели СМА непрерывно совершенствуются заводами-изготовителями. В наиболее простых СМА установлен только один – одинарный клапан, в более дорогих – например, рассчитанных на подключение и к холодной воде и к горячей, – устанавливают несколько клапанов.

Принцип действия и внутреннее строение клапанов примерно одинаково, поэтому рассмотрим их устройство на примере одинарного клапана рис. 5.2.

Рис. 5.2. Одинарный электроклапан

Итак, на рис. 5.3 этот клапан показан в разрезе.

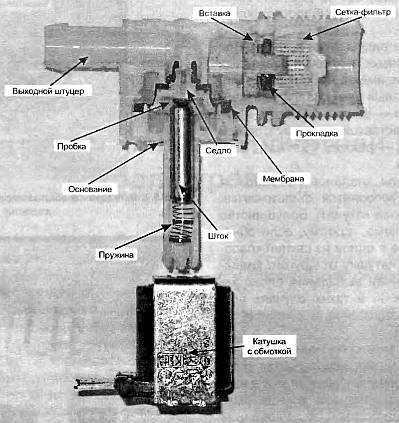

Рис. 5.3. Устройство одинарного электроклапана

Главная деталь в клапанах – резиновая мембрана, от ее качества зависит работа и долговечность клапана. При подаче напряжения питания на обмотку, металлический сердечник-шток втягивается внутрь катушки с обмоткой и резиновая мембрана под давлением воды начинает пропускать поток на выходной штуцер клапана. После набора необходимого уровня воды напряжение питания клапана отключается.

Мембрана возвращается в прежнее положение за счет собственной упругости и под действием подпружиненного штока, и клапан закрывается.

Для выравнивания давления в отделах клапана в мембране сделано несколько микроотверстий, и также сквозное отверстие сделано в седле, на котором установлена мембрана. Сквозное отверстие седла закрывается резиновой пробкой на верхней части штока. Для стабилизации водяного потока на входе клапанов устанавливают специальные вставки, сделанные из пластика и резиновой шайбы. В самой вставке имеются сквозные отверстия для прохода воды и также отштампованы специальные выступы. Их назначение – обеспечить нужный зазор между резиновой шайбой. На рис. 5.4 показана одна из таких вставок в сборе.

Рис. 5.4. Вставка на входе электроклапана

Для защиты от частиц ржавчины и других твердых частиц, содержащихся в воде, на входе клапана установлен пластмассовый фильтр-сетка, который может выниматься (например – плоскогубцами) для очистки.

В некоторых случаях дополнительный фильтр-сетка, такой как на рис. 5.5, устанавливается либо на входе клапана, либо на входе заливного шланга.

Рис. 5.5. Дополнительный металлический фильтр-сетка

Конструктивно клапаны могут быть разными – например, в рассматриваемом клапане основание, в котором находится шток и на котором закреплена катушка, держится на прямоугольной резьбе. В других модификациях это основание крепится на клее или на сварке – т. е. конструкция неразборная. Есть клапаны, в которых основание прижато специальной стальной пластиной на винтах. Катушки с обмоткой имеют сопротивление 3–4 кОм при напряжении питания 220 В в российском стандарте. На рис. 5.6 показано, из каких деталей состоит катушка.

Рис. 5.6. Элементы управления электроклапаном

Теперь немного поговорим о более сложных клапанах и выясним, зачем нужны многосекционные клапаны. Во-первых, многосекционный клапан удобно использовать для автоматической подачи воды в разные отсеки диспенсера (контейнера для моющих средств). Во-вторых, в разных режимах стирки вода должна подаваться с разной скоростью. Например, при первом наполнении бака в начале стирки время наполнения примерно 1,5–3 мин. А в режиме последующего полоскания вода должна подаваться медленней, чтобы обеспечить плавное вымывание раствора отбеливателя или кондиционера из соответствующих отсеков диспенсера. В режиме сушки вода для охлаждения конденсатора сушки должна подаваться еще медленней (с минимальным расходом). Все эти условия выполняются при установке специальных вставок в выходной штуцер клапана. Эти вставки сделаны из пластмассовой основы с отштампованными выступами и резиновой шайбой, например, как на рис. 5.7.

Рис. 5.7. Вставка-стабилизатор в выходном штуцере клапане

Либо вставки могут представлять собой просто цилиндры с отверстиями.

На рис. 5.8 хорошо видны типы вставок.

Рис 5.8. Конфигурации вставок в выходных штуцерах электроклапанов

Для обеспечения необходимых выходных расходных характеристик вставки имеют небольшие отличия и также имеют разный цвет. Например, желтая вставка на выходе – расход 0,5 литра в минуту (клапан с такой вставкой используется при сушке), синяя вставка – расход 1,5 л/мин., черная вставка – 5 л/мин.

Возможные дефекты клапанов не слишком разнообразны. Либо засоряется фильтр-сетка, либо перегорает обмотка катушки. Большинство катушек взаимозаменяемо, поэтому, если обнаружен обрыв в катушке в одной из секций клапана, можно применить катушку от другого клапана. Также нередки случаи выпадания плохо запрессованных вставок – в таких случаях возможно переполнение диспенсера в одном из режимов.

Проверку клапанов можно произвести не снимая их с машины. Для этого используется сетевой шнур с выключателем и с контактами в изоляционных чехлах. Вход клапана должен быть подключен к водяной магистрали с номинальным давлением. После подачи напряжения на обмотку клапан должен открыться. Затем нужно проследить, как быстро клапан закрывается после выключения напряжения питания. Если после выключения питания через клапан в течение нескольких секунд еще протекает вода, то это говорит о потере гибкости манжеты (либо совершенно ослаблена пружина штока), и такой клапан лучше заменить.

6. Пневматические переключатели давления (реле уровня)

Важной деталью во всех моделях СМА является пневматический переключатель. Он служит для контроля уровня воды или моющего раствора в баке СМА, поэтому его часто называют датчиком, или реле уровня, или прессостатом, но мы будем называть эту деталь датчиком давления или сокращенно ДД. С баком СМА он соединяется гибким и тонким резиновым или силиконовым шлангом, который называется шлангом давления. В свою очередь шланг давления присоединяется к нижней части бака через так называемую компрессионную камеру. В подавляющем числе моделей СМА ДД располагается в верхней части корпуса рядом с баком, обычно он закреплен на какой-либо боковой стенке корпуса, например, как на рис. 6.1, а схема соединения показана на рис. 6.2.

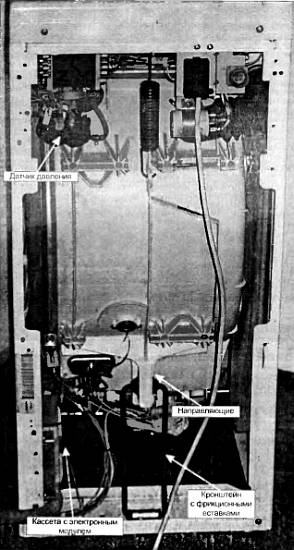

Рис. 6.1. Пример расположения датчика давления в корпусе СМА

Рис. 6.2. Типовая схема соединения датчика давления с баком СМА

Однако существуют модели СМА, у которых ДД расположен внизу под баком. Этот вариант представлен на рис. 6.3.

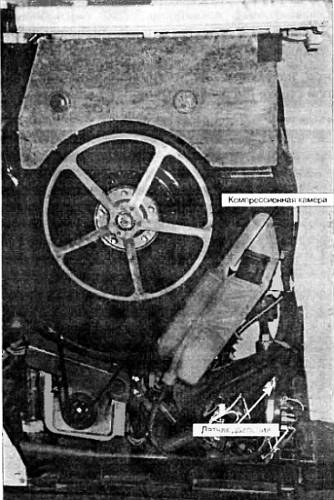

Рис. 6.3. Пример нестандартного расположения датчика давления

Такое расположение ДД достигнуто при помощи оригинальной компрессионной камеры, которая присоединена к нижней части бака через резиновую втулку. Эта камера представляет собой отштампованный из пластмассы змеевик с воздушными «мешками». Выходной штуцер камеры соединен шлангом давления с ДД.

По конструкции ДД достаточно разнообразны.

Для начала рассмотрим устройство пневматического ДД, которые широко применялись и применяются в СМА самых различных моделей – от простейших до моделей с микроконтроллерным управлением. На рис. 6.4 представлено несколько типовых конструкций ДД.

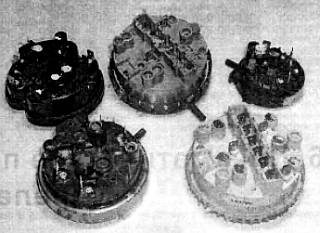

Рис. 6.4. Типовые конструкции датчиков давления

Все они сделаны в круглых корпусах, но форма корпуса, в общем, безразлична, поскольку у всех этих ДД одинаковое функциональное назначение. Например, ДД на рис. 6.5 имеет овальную форму, что, видимо, было определено конструкцией СМА.

Рис. 6.5. Разновидность датчика давления

Рассмотрим принцип работ пневматических переключателей. На рис. 6.6 показано устройство одноуровнего ДД.

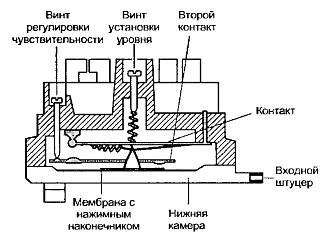

Рис. 6.6. Устройство пневматического датчика давления

Прежде чем рассказать о нем, напомним: для достижения экономии воды при стирке (по крайней мере – во всех развитых странах) требуются разные уровни воды и моющего раствора. Например: при стирке тканей из хлопка используется один уровень, а при полоскании воды требуется больше, но при стирке вещей из шерсти или из синтетических тканей в программах «деликатной» стирки – воды требуется еще больше. Поэтому применяются так называемые многоуровневые ДД. Соответственно они содержат несколько контактных групп – по числу уровней переключения. Итак, как работает наш одноуровневый ДД? Такие ДД применяются в самых простейших СМА, но в некоторых моделях используют сразу два подобных ДД из конструктивных соображений.

При поступлении воды в бак СМА воздух, который находится в шланге давления и в нижней камере ДД, оказывает давление на гибкую резиновую диафрагму (мембрану). На диафрагме есть нажимная площадка с пластмассовым наконечником. Поскольку под воздействием давления воздуха диафрагма выгибается, то нажимная площадка давит наконечником на пружину контактной группы ДД. Контактные группы представляют собой быстродействующие перекидывающиеся контакты, которые показаны на рис. 6.7.

Рис. 6.7. Перекидывающиеся контакты

По достижении нужного уровня воды в баке контакты переключаются, отключается питание от клапанов подачи воды и СМА переводится в режим стирки. Обратим внимание на маленькую особенность: во входном штуцере ДД сделано входное отверстие очень малого диаметра – порядка 0,2 мм – так называемая дроссельная заслонка. Ее назначение – придать ДД некоторую инерционность, чтобы исключить ложные срабатывания при стирке. По мере впитывания поступающей в бак воды бельем, ДД снова подает питание на клапан подачи воды – машина доливает воду до необходимого уровня.

В некоторых конструкциях дроссельная заслонка установлена прямо в шланг давления в виде пластмассовой втулки с отверстием.

Теперь посмотрим, как устроен многоуровневый ДД.

Начнем с трехуровневого ДД. На рис. 6.8 он показан в разобранном виде.

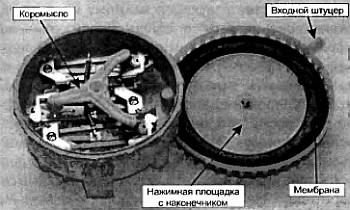

Рис. 6.8. Трехуровневый датчик давления

Он содержит три группы перекидывающихся контактов. Все они расположены в верхней части корпуса ДД – над мембраной (диафрагмой). Для соблюдения очередности переключения в ДД используется разноплечее коромысло, а контактные пружины имеют разную толщину.

Если требуется проверить работоспособность ДД, то отсоединяют шланг давления и вместо него присоединяют отрезок подходящего резинового или силиконового шланга. Затем в него нужно подуть. При переключениях контактных пружин будут слышны отчетливые щелчки. Полная достоверность переключений контролируется омметром или прозвонкой. Если есть необходимость в подобной проверке, СМА обязательно нужно выключить, иначе возможно перегорание ТЭНа и другие серьезные повреждения. На корпусе ДД обычно печатают инфюрмацию о том, на какие уровни давления настроен прибор. Уровни срабатывания и отпускания (рис. 6.9) обозначены либо в миллиметрах водного столба (мм Н₂0 – мм вод. ст. равен = 1 кгс/м²) либо в миллибарах.

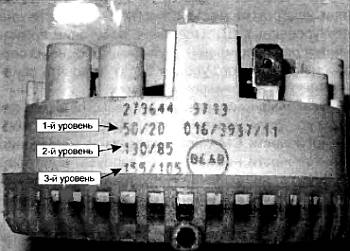

Рис. 6.9. Обозначение величин давления на датчике

Все ДД имеют на верхней части корпуса регулировочные винты, законтренные краской – так их фиксируют после настройки на заводе-изготовителе. А теперь посмотрим, как работает малогабаритный ДД, который присутствует на рис. 6.4 в правом верхнем углу. На рис. 6.10 этот прибор также показан в разобранном виде.

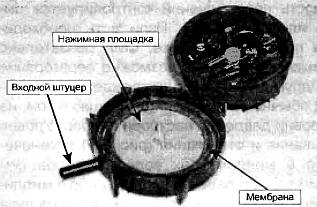

Рис. 6.10. Устройство малогабаритного одноуровневого датчика давления

Внутри также, как и у других ДД, есть и резиновая диафрагма (мембрана), и пластмассовая площадка с нажимным наконечником, но нет коромысла, так как в этом ДД только одна контактная пара. Но прибор имеет на верхней части корпуса четыре контакта вместо трех. Зачем четвертый?

Дело в том, что в многоуровневых ДД есть ограничитель хода у нажимного наконечника, а в этом приборе после срабатывания контактов у нажимного наконечника (и у диафрагмы) еще есть запас хода, и при дальнейшем повышении уровня воды в баке (допустим, открылся и не закрывается клапан подачи воды), включается дополнительный четвертый контакт. Он в свою очередь подает напряжение питания на сливной насос-помпу, и начинается откачка воды или моющего раствора из бака.

Пожалуй, стоит обратить внимание еще на одну конструкцию. Этот ДД также показан на рис. 6.4 в левом верхнем углу. Особенность его в том, что корпус этого прибора состоит из двух «половинок», соединенных вместе, то есть это двухуровневый ДД. В каждой «половинке» – в нижней части корпуса – есть резиновая диафрагма со своим нажимным наконечником и своей контактной парой. Воздух через штуцер поступает в обе «половинки» корпуса под диафрагмы. Очередность срабатывания контактов в таком ДД достигнута за счет разной высоты нажимных наконечников. Первой срабатывает та «половинка», у которой длиннее нажимной наконечник. Устройство нижней части корпуса этого ДД показано на рис. 6.11.

Рис. 6.11. Устройство нижней части 2-уровневого датчика давления

Функционально все ДД, которые мы рассмотрели, равноценны. Основная разница заключена лишь в настройке на определенные уровни давления, а это определяется типом и конструкцией СМА.

Довольно часто в СМА из конструктивных соображений устанавливают сразу два ДД. Это могут быть два малогабаритных одноуровневых ДД (при недостатке места в корпусе СМА) или два двухуровневых ДД. Подобное сочетание применяется для расширения функций ДД: одна из секций максимального уровня будет включать сливной насос в аварийных ситуациях.

Основные неисправности пневматических систем контроля уровня и, как следствие, неработоспособность СМА возникают из-за нарушения герметичности нижней части корпуса, в которой находится диафрагма. Нарушение герметичности соединений: бак – компрессионная камера – шланг давления – ДД.

Верхняя часть корпуса ДД герметичностью не обладает, поскольку имеет маленькие отверстия для выхода воздуха, иначе резиновая мембрана не сможет переключать контакты из-за упругости воздуха в верхней части корпуса. Есть еще варианты конструкций пневматических ДД, которые применяются в СМА с микроконтроллерным управлением. По всей видимости, это так называемые переходные модели. В них еще сохранена резиновая диафрагма. Разница – в конструкции верхней части корпуса. Например, есть вариант, где к контактным выводам на верхней части корпуса припаяна печатная плата с цепочкой резисторов, включенных последовательно. На плату с резисторами подается отдельное напряжение питания 5 В. При переключениях контактных пар ДД поочередно коммутируются резисторы и на контактном выходном разъеме платы формируются опорные напряжения, соответствующие каждому из уровней. Далее эти сигналы проходят на вход микроконтроллера, где сравниваются с запрограммированными значениями напряжений для каждого уровня. В другой конструкции ДД, например, как на рис. 6.12, какие-либо переключающие контакты вообще отсутствуют, т. к. в них нет необходимости.

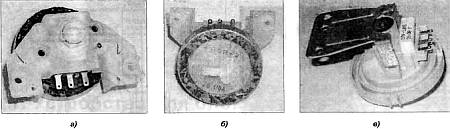

Рис. 6.12. Датчики давления с колебательным контуром

Вместо них применен колебательный контур, показанный на рис. 6.13. Контур подключен к специальной схеме генератора колебаний. Это одна из первых конструкций подобных ДД.

Рис. 6.13. Схема индуктивного датчика с колебательным контуром и генератором колебаний

Элементы колебательного контура; катушка, ферритовый сердечник и два конденсатора находятся в верхней части корпуса. В более современных ДД и колебательный контур, и схема генератора интегрированы в верхней части ДД. Объединяет эти конструкции принцип действия: при увеличении уровня воды в баке резиновая мембрана перемещает ферритовый сердечник (см. рис. 6.14) колебательного контура, и в результате этого изменяется частота колебаний на выходе генератора.

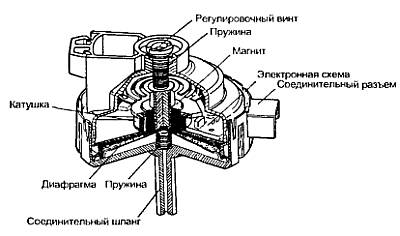

Рис. 6.14. Принцип работы индуктивного датчика давления

Значение частоты, соответствующее каждому из уровней, также сравнивается с запрограммированными значениями в памяти микроконтроллера. В верхней части ДД есть регулируемый винт, позволяющий изменять высоту положения сердечника.

Все регулировки сделаны на заводе-изготовителе. Два последних варианта ДД имеют существенное отличие. Это отличие в разнице выходных сигналов на выводах ДД. Например, в первом варианте на рис. 6.15,а приведена схема генератора.

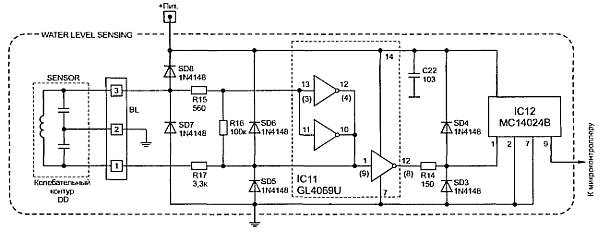

Рис. 6.15. а) Одна из типовых современных схем генератора колебаний датчика давления,

На схему приходит напряжение питания +5.0 В. Зависимость частоты колебаний от уровня воды в баке показана на рис. 6.15,б.

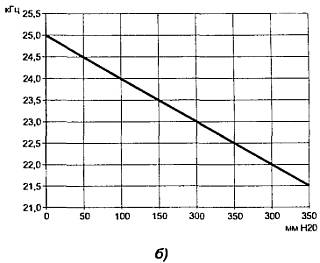

Рис. 6.15. б) График зависимости частоты колебаний генератора от уровня воды в баке

Во втором варианте у ДД также есть схема генератора, встроенная прямо в корпус. На выводы 1 и 3 (см. рис. 6.16) подается напряжение питания +5,5 В. А на выводе 2 изменяется величина входного напряжения генератора от 0,5 до 3,5 В в зависимости or уровня воды в баке.

Показанный на рис. 6.16,а ДД также имеет свою особенность.

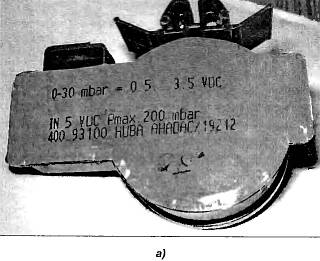

Рис. 6.16. а) Датчик с интегрированной схемой

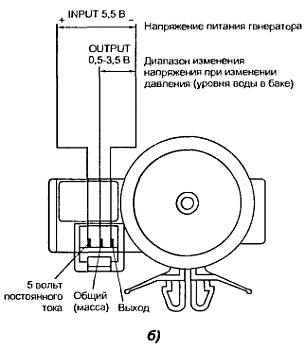

Рис. 6.16. б) Измерение напряжений на выводах датчика

В нем есть и резиновая диафрагма, и встроенный генератор с катушкой индуктивности, однако элементом, изменяющим частоту генератора, является тензорный резистор. Тензорный резистор – это полупроводниковый элемент, изготовленный методом напыления, как и другие детали схемы генератора. Под воздействием диафрагмы происходит изгиб печатной платы генератора, на которой напылен и тензорный резистор. Под воздействием деформации изменяется величина сопротивления резистора и, соответственно, частота генерации.

При этом изменяется и величина выходного напряжения ДД.

В заключение этого раздела приведем фрагменты обозначений пневматических переключателей на электросхемах СМА (рис. 6.17).

Рис. 6.17. Примеры обозначений датчиков давления на электросхемах СМА

7. Устройства для блокировки загрузочных люков

В целях безопасности для пользователя в СМА широко применяются блокировочные устройства и специальные термозамки (в дальнейшем – просто замки). Все эти устройства обеспечивают фиксацию загрузочного люка или верхней крышки СМА во время вращения барабана. В простейшем случае блокировочное устройство представляет собой электромагнит.

Защелки, запирающие люк СМА, все время удерживаются пружиной. При включении СМА в сеть и при нажатии кнопки открывания люка, защелка втягивается внутрь катушки электромагнита, и становится возможным открыть загрузочный люк. Гораздо большее распространение получили замки с термоэлементами. На рис. 7.1 представлено несколько типов термозамков.

Рис. 7.1. Некоторые типы блокировочных термозамков

Основу их конструкции составляют специальные термоэлементы и биметаллическая пластина (одна или две). Термоэлемент представляет собой полупроводниковый резистор с положительным температурным коэффициентом. Этот резистор резко увеличивает свое сопротивление, когда превышена его некоторая характеристическая температура. Подобные резисторы имеют название: РТС-термистор (Positive Temperature Coefficient), а комбинация термоэлемента с биметаллической пластиной называется РТС+биметалл.

Конструкций подобных замков – великое множество, но мы подробно рассмотрим принцип действия и устройство самых распространенных.

На рис. 7.2 показано внутреннее устройство термозамков с плоским РТС-термистором.

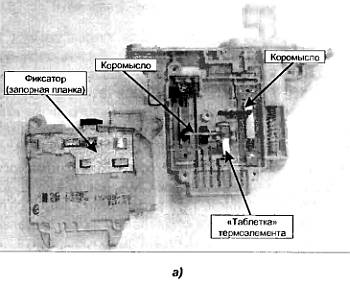

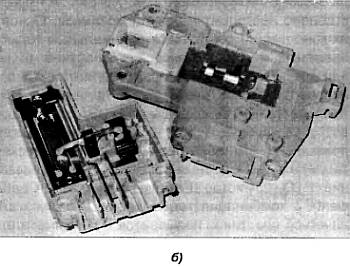

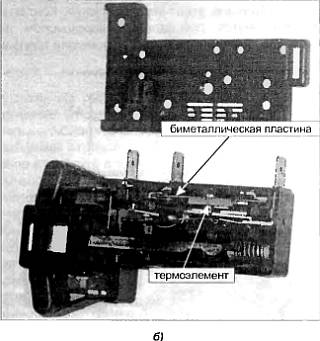

Рис. 7.2. Типы замков с плоским термоэлементом

После закрывания крышки или загрузочного люка СМА на выводы замка подается напряжение питания (в данном случае 220 В). В течение нескольких секунд термистор нагревается сам и нагревает биметаллическую пластину, к которой он прижимается одной из контактных пружин. Биметаллическая пластина при нагреве изгибается, контакты замыкаются и остаются в таком положении в течение всего времени работы СМА, пропуская напряжение питания на электросхему СМА. Также при замыкании контактов замка попутно приводится в действие запорный механизм, фиксирующий крышку или дверцу загрузочного люка.

По окончании программы стирки напряжение питания с замка снимается, термоэлемент и биметаллическая пластина остывают (примерно 2–4 минуты), и становится возможным открыть люк.

Электрическая схема таких замков проста и показана на рис. 7.3.

Рис. 7.3. Схема термозамка

Как видим, вывод N – общий, таким образом, при подаче напряжения питания на выводы N и L замка замыкается пусковой контакт и напряжение питания с вывода С начинает поступать на остальную часть электросхемы СМА. РТС-термистор может иметь и другую форму – например, круглую, в виде таблетки. Замок с подобным термистором показан на рис. 7.4.

Рис. 7.4. Тип замка с круглым термоэлементом в виде таблетки

Многие замки имеют дополнительные пары контактов, которые обеспечивают полную защиту от включения СМА с открытой крышкой.

Также и количество термоэлементов может быть больше – например, на рис. 7.5 показан замок с двумя круглыми термоэлементами и с дополнительными контактами.

Рис. 7.5. Замок с двумя термоэлементами

Рассмотрим еще несколько типов замков более сложных конструкций. На рис. 7.6 показаны два замка также с круглыми термоэлементами.

Рис. 7.6. Типы замков с перекидывающимися контактами и с круглым термоэлементом

В качестве исполнительных в этих замках применены перекидывающиеся контакты – такой же конструкции, как в датчиках давления. Контакты переключаются специальным коромыслом на шарнире. Принцип действия коромысла показан на рис. 7.7: при подаче напряжения на термоэлемент нагреваются также биметаллические пластины сверху и снизу «таблетки», вследствие чего коромысло переключает контакты.

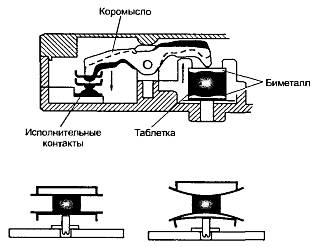

Рис. 7.7. Принцип действия термозамка с круглым термоэлементом в виде таблетки

И наконец, рассмотрим еще один интересный замок – он комбинированного типа: в нем и РТС+биметалл и электромагнит. На рис. 7.8 он также показан в разобранном виде.

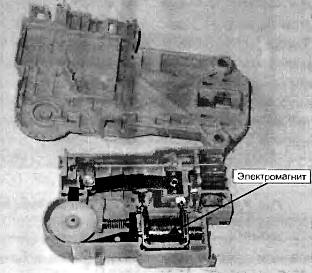

Рис. 7.8. Термозамок с электромагнитом

Этот замок содержит дополнительный РТС-резистор, который ограничивает ток через катушку электромагнита. На рис. 7.9 приведен чертеж этого замка.

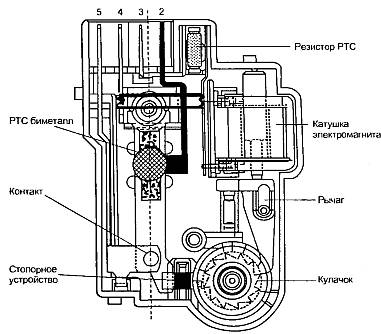

Рис. 7.9. Чертеж термозамка с электромагнитом

При закрывании крышки СМА замок получает импульс от электронного модуля через контакт 3.

Импульс подается на электромагнит через РТС-резистор. Подвижной механизм из рычага и кулачка вращает храповую зубчатую шестерню, которая приводит в действие запирающий механизм замка. При открывании крышки замок получает от электронного модуля два импульса. При этом подвижный механизм делает два движения, и после этого крышку можно открыть сразу. Электрическая схема комбинированного замка приведена на рис. 7.10.

Рис. 7.10. Электрическая схема термозамка с электромагнитом

Еще один замок показан на рис. 7.11. Этот замок с электромагнитом и также управляется импульсами с электронного модуля.

Рис. 7.11. Разновидность электромагнитного замка

Существуют также конструкции замков, которые не содержат РТС-термистора. Вместо него служит обмотка из высокоомного провода. При подаче напряжения питания на эту обмотку, она нагревается и попутно нагревает биметаллическую пластину, на которую и намотана. Эта пластина изгибается, замыкает соответствующие контакты и выдвигает упор, блокирующий крышку люка. На рис. 7.12 замок показан со снятой крышкой.

Рис. 7.12. Термозамок с обмоткой на биметалле – замок с низковольтным питанием

Обратим внимание: на крышке надпись – AC250V. Но вопреки этой надписи данный замок отличается низковольтным питанием!

Дело в том, что в электросхеме СМА этот замок включен последовательно с обмоткой сливного насоса-помпы, поэтому основная часть напряжения падает на обмотке насоса, а оставшихся 10–15 В вполне достаточно для разогрева биметаллического контакта замка. Нетрудно догадаться, что подобный замок действует только во время работы сливного насоса, т. е. во время промежуточных и окончательного отжимов.

Электросхема СМА с таким замком есть в приложении.

А теперь, в качестве исторической справки, познакомимся еще с одним блокировочным устройством. Это замок, имеющий сразу два вида блокировок двери загрузочного люка: пневматическую и механическую блокировки. Замок показан на рис. 7.13.

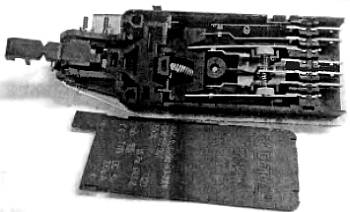

Рис. 7.13. Замок с двумя видами блокировок

Эта часть смонтирована на внутренней стороне загрузочного люка СМА, как и термозамки. На этой части установлен и основной микровыключатель. При закрывании дверцы люка этот микровыключатель подает напряжение питания на электросхему СМА. При незакрытой дверце СМА включить нельзя. При наполнении бака водой в основной части замка включается система гидроблокировки. Устроена эта система точно так, как и нижняя часть пневматических переключателей. Это небольшого диаметра пластмассовый корпус, в котором есть резиновая диафрагма (мембрана). Этот корпус с мембраной соединен параллельно со шлангом давления. При заливе воды в корпусе под мембраной повышается давление – диафрагма выгибается, и из верхней части корпуса выдвигается блокировочный штырь. Пока в баке есть вода, этот штырь блокирует непосредственно с защелкой дверцу загрузочного люка. Вторая часть замка смонтирована на ведущем моторе, и действие ее показано на рис. 7.14.

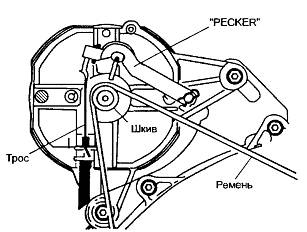

Рис. 7.14. Принцип действия механической блокировки

Принцип действия системы прост; при попытке открыть люк при вращающемся моторе «клювик» на шарнире откидывается в направлении вращения шкива мотора, и в этом случае тросик, который соединяет обе части замка, не натягивается и замок остается заблокированным. Если открывание двери люка происходит при остановленном моторе, то в этом случае «клювик» упирается в ремень, тросик натягивается и разблокирует замок, дверца люка открывается. Как видим, замок довольно сложен, содержит много деталей и требует регулировки зазора между ремнем и «клювиком». Производители сравнительно недавно отказались от такого замка (а устанавливали его больше десяти лет в СМА марок General Electric, Holpoint и некоторых других). По-видимому, дело было в том, что при неисправности сливного наcoca или засорении системы слива в баке оставалась вода и без помощи специалиста становилось невозможным открыть загрузочный люк.

Кроме того, с течением времени стачивался «клювик», что также препятствовало открыванию двери. Кстати, все блокировки можно было легко отключить. Можно было пережать шланг давления, идущий к мембране с выдвижным штырем.

Либо можно было снять рычаг с подвижным «клювиком» и двумя планками на винтах зажать тросик так, чтобы исключить его перемещение, т. е. просто обеспечить постоянно натянутое его положение.
