Теперь следует указать массу чайника в свойствах объекта и настроить параметры воды. Для этого выполните следующие действия.
1. Перейдите на вкладку Utilities (Утилиты) командной панели и щелкните на кнопке reactor.
2. Выделите объект Teapot (Чайник) в окне проекции. В свитке Properties (Свойства) задайте параметру Mass (Вес) значение 5.
3. В окне проекции выделите объект Water (Вода). Перейдите на вкладку Modify (Изменение) командной панели и в свитке Properties (Свойства) укажите значения согласно рис. 7.22 (значения параметров Size X (Размер по оси X) и Size Y (Размер по оси Y) у вас будут другими).
Теперь можно запустить просчет динамики. Для этого перейдите на вкладку Utilities (Утилиты) командной панели и щелкните на кнопке reactor. В свитке Preview & Animation (Просмотр и анимация) нажмите кнопку Create Animation (Создать анимацию). После того как модуль reactor просчитает анимацию взаимодействия объектов, щелкните на кнопке Play Animation (Воспроизвести анимацию)
расположенной в правом нижнем углу окна программы, и вы увидите, как чайник падает в воду, по которой расходятся круги.
Рис. 7.22. Свиток свойств объекта Water (Вода)
Для расчетов использовался объект модуля reactor Water (Вода), который не имеет возможности визуализации. По этой причине мы построили объект Plane (Плоскость). Используем его следующим образом.
1. Выделите объект Plane (Плоскость) в окне проекции.
2. На панели инструментов щелкните на кнопке Bind to Space Warp (Связать с воздействием)
3. Нажмите кнопку Select by Name (Выделить по имени)
на панели инструментов.
4. В появившемся окне Select Space Warp (Выделить объемные деформации) выберите из списка объект Water01 и нажмите кнопку Bind (Связать).В результате объект Plane (Плоскость) унаследует все объемные деформации объекта Water (Вода). Теперь все готово для визуализации анимационной последовательности. На рис. 7.23 представлен фрагмент выполненной анимации.

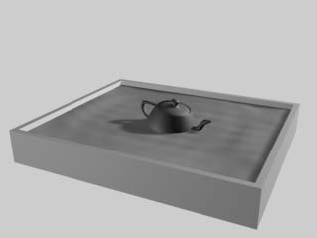

Рис. 7.23. Чайник, плавающий в воде
...
ПРИМЕЧАНИЕ
Если у вас возникли трудности с настройкой объектов анимации, обратитесь к файлу упражнения water.max, расположенному в папке ExamplesГлава 07Water прилагаемого к книге DVD. В папке VideoГлава 07 содержится анимационный ролик Water.avi.
7.8. Практическое задание. Парикмахерское искусство
Рассмотрим, как делаются волосы при помощи стандартного модификатора Hair and Fur (Волосы и мех). Для выполнения упражнения откройте построенную и текстурированную ранее модель головы, которую можно найти на прилагаемом к книге DVD в папке ExamplesГлава 07Hair. Файл называется hair start.max.
Прежде чем применить модификатор построения волос, необходимо выполнить некоторые подготовительные операции. В первую очередь следует оставить для работы только один объект – модель головы. Для этого в любом из окон проекций выделите объект Head и, щелкнув на нем правой кнопкой мыши, выберите из списка контекстного меню строку Hide Unselected (Спрятать невыделенное). Далее необходимо определить область модели, на которой эти волосы будут расти. Для этого можно воспользоваться модификатором Mesh Select (Выделение сетки), с помощью которого следует выделить область, соответствующую естественному росту волос. Можно также построить сплайны, которые будут определять длину, направление и форму прически. Второй способ предполагает большую свободу в моделировании прически, поэтому им и воспользуемся.
Прежде чем строить сплайны для формы волос, рассмотрим некоторые моменты, связанные с таким построением:
? все сплайны должны принадлежать одному объекту;
? начало сплайнов (первая точка) должно находиться в начале роста волос (волосы строятся от корней);
? при построении волос модификатор Hair and Fur (Волосы и мех) производит линейную интерполяцию между соседними сплайнами, в связи с чем необходимо иметь достаточное количество сплайнов для создания прически нужной формы;
? интерполяция ведется с учетом порядковых номеров сплайнов, поэтому сплайны необходимо либо строить в строгой последовательности, либо после построения изменить порядок их следования.
Начните построение сплайнов, для чего выполните команду меню Create ? Shapes ? Line (Создание ? Формы ? Линия). Начните строить сплайн с лобной части головы и продлите его вниз вдоль правой стороны лица (рис. 7.24).
Проконтролируйте положение сплайна во всех окнах проекций – он должен иметь форму первого локона волос и не должен пересекаться с поверхностью модели головы.
...
СОВЕТ
При создании сплайнов можно использовать минимальное количество вершин для построения базовой формы локона волос с последующим наращиванием вершин до необходимого количества.
Постройте новый сплайн на затылочной части головы или копируйте и подредактируйте созданный.

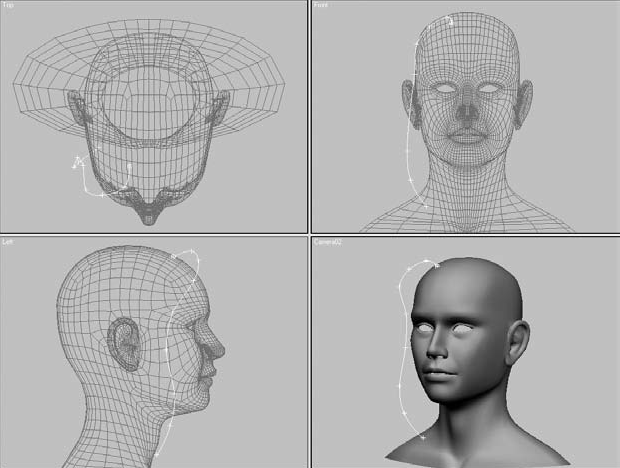

Рис. 7.24. Первый сплайн, определяющий форму волос
Продолжите построение сплайнов с таким расчетом, чтобы по периметру головы расположилось от 10 до 15 сплайнов (рис. 7.25).

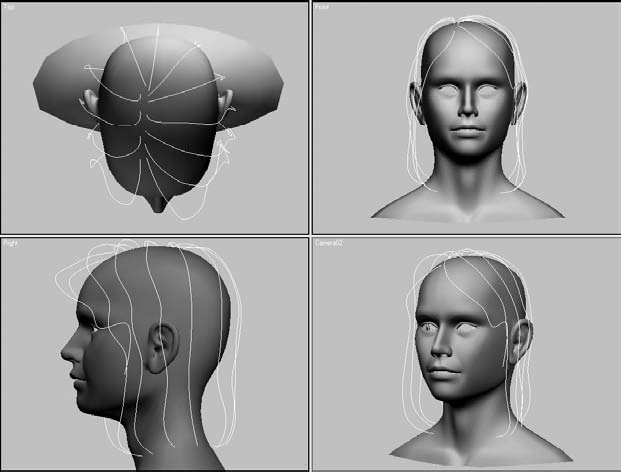

Рис. 7.25. Форма и расположение сплайнов относительно модели головы
После построения сплайнов убедитесь, что они принадлежат одному объекту и располагаются по номерам в порядке следования. Если этого не произошло в процессе построения (я при построении новых кривых копировал сплайны на уровне подобъектов), то выполните следующие действия.
1. Выделите первый сплайн, расположенный справа от лицевой части модели головы.
2. В свитке Geometry (Геометрия) щелкните на кнопке Attach (Присоединить), в результате она выделится цветом.
3. В окне проекции Top (Сверху) последовательно выберите все построенные сплайны, продвигаясь по кругу вправо.
Теперь можно применить модификатор для создания волос на основе сплайнов. Для этого выделите построенные сплайны и на командной панели выберите из списка модификаторов строку Hair and Fur (WSM) (Волосы и мех (WSM)).Прежде чем настраивать отображение, установим источник света, который будет генерировать тень от волос.
...
ВНИМАНИЕ
Для генерации теней модификатором Hair and Fur (Волосы и мех) используются только направленные источники света типа Target Spot (Направленный с целью) или Free Spot (Направленный без цели), к настройкам которых добавляется свиток с параметрами тени для волос.
Чтобы получить на модели головы тени от волос, выполните следующие действия.
1. В свитке Tools (Сервис) настроек модификатора Hair and Fur (Волосы и мех) щелкните на кнопке Render Settings (Параметры визуализации), в результате откроется окно Environment and Effects (Окружающая среда и эффекты).
2. В одном из окон проекций выделите направленный источник света с именем hair_shadow (в вашем случае это может быть любой другой источник света данного типа).
3. В свитке Hair and Fur (Волосы и мех) окна Environment and Effects (Окружающая среда и эффекты) щелкните на кнопке Add hair properties (Добавить свойства волос), в результате чего к настройкам выбранного источника света добавится свиток Hair Light Attr (Свойства источника света для волос).
4. Проследите за тем, чтобы в области Shadows (Тени) свитка General Parameters (Общие параметры) настроек источника света был установлен флажок On (Включить), а в свитке Hair Light Attr (Свойства источника света для волос) – флажок Light Hair (Освещать волосы). В данном свитке можно увеличить значение параметра Resolution (Разрешение), чтобы получить более качественные тени (рис. 7.26).
Рис. 7.26. Свиток Hair Light Attr (Свойства источника света для волос)
Вернитесь к настройкам модификатора Hair and Fur (WSM) (Волосы и мех (WSM)). Определите общие параметры модификатора в свитке General Parameters (Общие параметры), установив количество волос (Hair Count (Количество волос)), количество сегментов по длине волоса (Hair Segments (Количество сегментов)), толщину волоса (Root Thick (Толщина волоса) и Tip Thick (Толщина концов)) и т. д. Флажок Interpolate (Интерполяция) должен оставаться установленным, чтобы поверхность волос строилась с учетом интерполяции между сплайнами (рис. 7.27).
Рис. 7.27. Свиток General Parameters (Общие параметры) настроек модификатора Hair and Fur (WSM) (Волосы и мех (WSM))
В свитке Material Parameters (Параметры материала) укажите параметры, которые будут влиять на отображение волос при визуализации. Образцы цвета Tip Color (Цвет концов) и Root Color (Цвет у корней) определяют соответственно цвет волос на концах и у корней. Параметр Hue Variation (Оттенки цвета) влияет на то, в какой степени цвет волос будет отличаться от указанного в образцах цвета. Параметры Specular (Цвет зеркального отражения) и Glossiness (Глянец) отвечают за блеск волос. Настройте также параметр Self Shadow (Собственная тень) и другие параметры свитка Material Parameters (Параметры материала) (рис. 7.28).

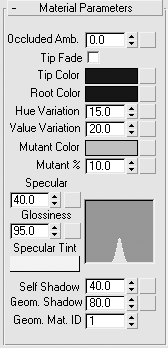

Рис. 7.28. Свиток с настройками параметров материала волос
Параметры свитков Frizz Parameters (Параметры вьющихся волос) и Kink Parameters (Параметры курчавости) можно использовать для получения вьющихся волос. Более важным с точки зрения общих настроек является свиток Multi Strand Parameters (Параметры локонов), позволяющий настраивать вид локонов, создавая пышность и хаотичность прядей волос. Здесь можно задать параметры плотности (Count (Количество)), расширения волос у основания (Root Splay (Расширение у основания)) и на концах (Tip Splay (Расширение на конце)), а также случайное распределение (Randomize (Случайное распределение)) (рис. 7.29).
Рис. 7.29. Свиток Multi Strand Parametersb (Параметры локонов)
...
ПРИМЕЧАНИЕ
Все вышеописанные настройки формы и отображения волос в значительной степени зависят от формы, длины и расположения сплайнов относительно друг друга. В связи с этим тонкая настройка параметров возможна только в процессе тестовой визуализации. При этом можно редактировать не только параметры модификатора, но и сами кривые на уровне подобъектов.
Кроме построения сплайнов по периметру модели, можно создать единичные сплайны для отдельных локонов (например, челки). В этом случае необходимо снять флажок Interpolate (Интерполяция) в свитке General Parameters (Общие параметры) и настроить отображение локона, используя свиток Multi Strand Parameters (Параметры локонов).
На рис. 7.30 представлена модель головы с созданными волосами.

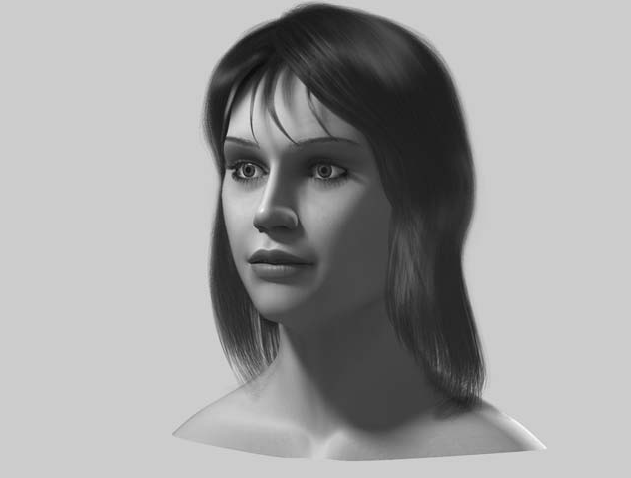

Рис. 7.30. Результат визуализации модели головы с волосами
В качестве самостоятельного задания попробуйте создать прическу, используя выделенные полигоны на уровне редактирования подобъектов модификатора Hair and Fur (Волосы и мех) и инструменты свитка Styling (Стиль). Кроме того, нажав кнопку Load (Загрузить) в области Presets (Предустановки) свитка Tools (Сервис), можно загрузить предварительно сохраненные стили причесок, а щелкнув на кнопке Save (Сохранить) – сохранить созданную прическу. Эта возможность является хорошим способом создания базовых параметров для последующего их редактирования и точной настройки с учетом особенностей модели.
...
ПРИМЕЧАНИЕ
В папке ExamplesГлава 07Hair прилагаемого к книге DVD находится файл сцены hair_end.max описанного задания.
7.9. Практическое задание. Создаем ткань при помощи модификатора Cloth (Ткань)
В завершение данной главы рассмотрим работу с модификатором Cloth (Ткань). В отличие от одноименного оператора модуля reactor, этот модификатор в первую очередь призван облегчить создание и анимацию одежды моделируемых персонажей. Данный модификатор имеет достаточно широкие возможности, которые можно довольно долго описывать, я же хочу показать, как при помощи модификатора Cloth (Ткань) можно легко и просто создавать объекты, имитирующие поведение ткани. Рассмотрим, как создать два объекта: скатерть и развевающийся флаг.
Для создания модели скатерти нам понадобится простая сцена, состоящая из двух объектов: столешницы и скатерти. Для построения первого объекта воспользуйтесь параметрическим объектом Box (Параллелепипед) (Create ? Standard Primitives ? Box (Создание ? Простые примитивы ? Параллелепипед)). В качестве второго объекта будет использован объект формы Rectangle (Прямоугольник) (Create ? Shapes ? Rectangle (Создать ? Формы ? Прямоугольник)). Создайте оба объекта в окне проекции Top (Сверху). Расположите прямоугольник относительно объекта столешницы сверху и центрируйте по осям X и Y (рис. 7.31).
...
ПРИМЕЧАНИЕ
Для создания ткани можно также воспользоваться параметрическим объектом Plane (Плоскость) с достаточным количеством сегментов по длине и ширине (допустим, 50), однако применение сплайнов позволяет получить дополнительные возможности: создание объектов произвольной формы (например, скатерть с фигурными краями), внутренние швы и разрезы. Особенно это актуально при создании одежды.
На основе объекта Rectangle (Прямоугольник) необходимо создать поверхность. Самый легкий способ – преобразовать прямоугольник в полигональную поверхность.
Однако при этом мы потеряем дополнительные возможности объекта формы. Лучшим выбором в данном случае будет использование модификатора Garment Maker (Моделирование одежды). Чтобы присвоить этот модификатор, выделите в одном из окон проекций прямоугольник и выполните команду главного меню Modifiers ? Cloth ? Garment Maker (Модификаторы ? Ткань ? Моделирование одежды). Обратите внимание, что два из четырех углов стали закругленными. Избавиться от этого можно, выполнив разбиение вершин этих углов, что приведет к созданию самостоятельных сплайнов на уровне подобъектов формы. Для этого перейдите в стеке модификаторов на нижний уровень (то есть выделите в стеке строку Rectangle (Прямоугольник)), щелкните на раскрывающемся списке Modifier List (Список модификаторов) и выберите из списка модификатор Edit Spline (Редактирование сплайна) (рис. 7.32).

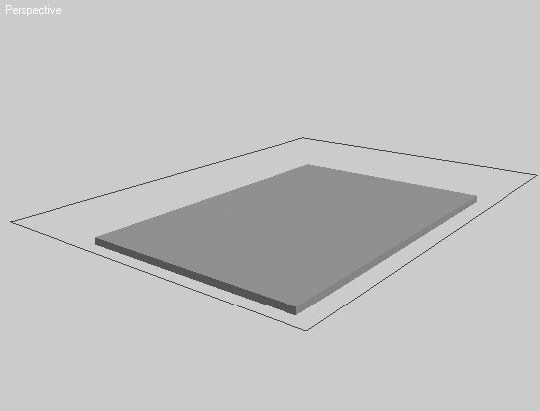

Рис. 7.31. Взаимное расположение объектов в сцене
Для редактирования прямоугольника перейдите на уровень подобъектов Vertex (Вершина), для чего щелкните в настройках модификатора Edit Spline (Редактирование сплайна) на кнопке Vertex (Вершина) в свитке Selection (Выделение) или нажмите горячую клавишу 1. Выделите все четыре вершины прямоугольника, перейдите к свитку Geometry (Геометрия) и щелкните на кнопке Break (Разбить). После этого выйдите из режима редактирования вершин, повторно щелкнув на кнопке Vertex (Вершина), и вернитесь к модификатору Garment Maker (Моделирование одежды). Для продолжения работы необходимо обновить созданную модификатором поверхность и увеличить ее топологию. Для этого в свитке Main Parameters (Основные параметры) настроек модификатора Garment Maker (Моделирование одежды) щелкните на кнопке Mesh It! (Рассчитать сетку) и увеличьте значение параметра Density (Плотность) до 2.
Рис. 7.32. Положение модификатора Edit Spline (Редактирование сплайна) в стеке
...
ВНИМАНИЕ
Увеличение количества треугольников, образующих поверхность объекта, позволит создать более естественное поведение ткани. Однако на компьютерах с низкой производительностью это может вызвать длительные расчеты динамики ткани и даже зависания. По данной причине на таких компьютерах лучше не задавать параметру Density (Плотность) значение больше 1.
В результате все углы станут ровными, а плотность сетки повысится, что позволит получить сглаженные складки поверхности ткани. На рис. 7.33, а показан фрагмент прямоугольника с примененным модификатором Garment Maker (Моделирование одежды) до редактирования, а на рис. 7.33, б – после.
а

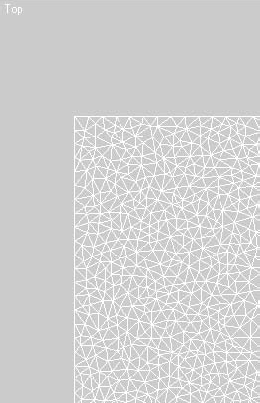

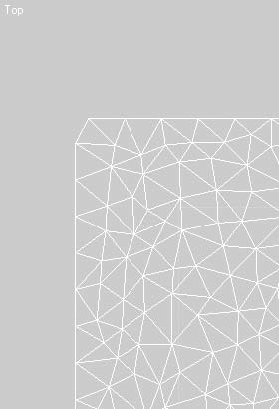

б Рис. 7.33. Фрагмент прямоугольника до редактирования (а) и после (б)
Применим к прямоугольнику модификатор Cloth (Ткань), выполнив команду главного меню Modifiers ? Cloth ? Cloth (Модификаторы ? Ткань ? Ткань). Для настройки поведения ткани выполните следующие действия.
1. В свитке Object (Объект) настроек модификатора Cloth (Ткань) щелкните на кнопке Object Properties (Свойства объекта).
2. В появившемся окне Object Properties (Свойства объекта) выберите из списка доступных объектов прямоугольник (объект с именем Rectangle01) и установите переключатель в положение Cloth (Ткань).3. В области Cloth Properties (Свойства ткани) из раскрывающегося списка Presets (Предустановки) выберите строку Default (Исходный) (рис. 7.34).

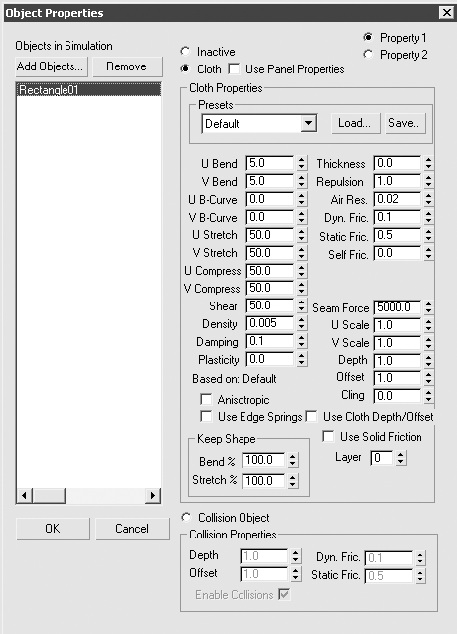

Рис. 7.34. Настройка свойств объекта Rectangle01
4. Чтобы использовать в расчетах поведения ткани поверхности стола (в нашем случае – это построенный ранее параллелепипед), в окне Object Properties (Свойства объекта) щелкните на кнопке Add Objects (Добавить объекты). В появившемся окне Add Objects to Cloth Simulation (Добавить объекты к расчетам динамики ткани) выберите объект Box01 и нажмите кнопку Add (Добавить).
5. Для объекта Box01 установите переключатель в положение Collision Object (Объект столкновения) и оставьте значения, принятые по умолчанию (рис. 7.35).6. Щелкните на кнопке OK для закрытия окна Object Properties (Свойства объекта).

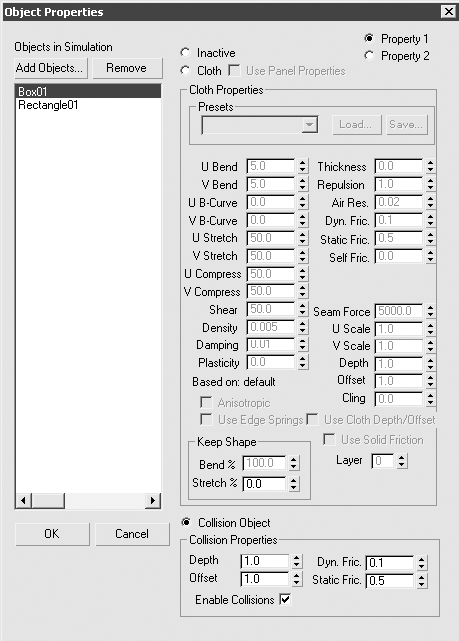

Рис. 7.35. Настройка свойств объекта Box01
Все готово к расчетам динамики ткани. Чтобы запустить эти расчеты, необходимо в области Simulation (Моделирование) свитка Object (Объект) щелкнуть на кнопке Simulate (Моделирование) или на кнопке Simulate Local (Локальное моделирование) (если не планируете создавать анимацию поведения ткани во времени).
...
ПРИМЕЧАНИЕ
После запуска расчета динамики вы можете в любое время остановить его и выполнить дополнительную настройку свойств объектов, например изменить плотность сетки модификатора Garment Maker (Моделирование одежды). В этом случае необходимо вернуть ползунок таймера анимации на первый кадр (если вы не использовали локальные расчеты динамики) и щелкнуть на кнопке Erase Simulation (Очистить моделирование) в свитке Object (Объект).
На рис. 7.36 показан результат расчета динамики ткани.

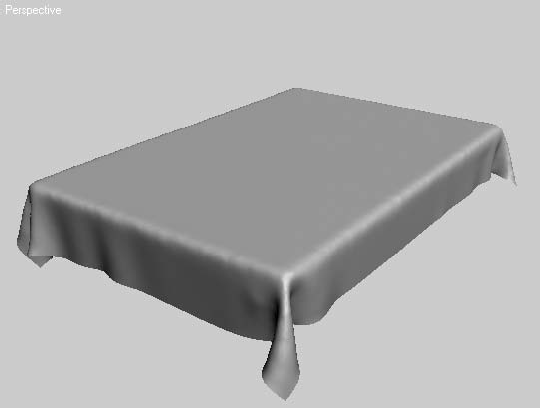

Рис. 7.36. Результат расчетов модификатора Cloth (Ткань)
...
ПРИМЕЧАНИЕ
На прилагаемом к книге DVD в папке ExamplesГлава 07Table-cloth находится файл table-cloth.max, который вы можете загрузить для просмотра и анализа выполненной анимации.
Рассмотрим еще один вариант использования модификатора Cloth (Ткань): создадим модель развевающегося флага. В этом нам поможет замечательная особенность данного модификатора, позволяющая взаимодействовать со стандартными объектами категории Force (Сила).
Как всегда, начнем с построения объектов. Для имитации флага нам понадобятся два объекта: Plane (Плоскость), имитирующий полотно флага, и Wind (Ветер), который будет удерживать флаг в горизонтальном положении (по умолчанию на объекты, к которым применен модификатор Cloth (Ткань), действует сила тяжести).
Для построения плоскости переключитесь в окно проекции Front (Спереди) и выполните команду главного меню Create ? Standard Primitives ? Plane (Создание ? Простые примитивы ? Плоскость). В свитке Parameters (Параметры) построенного объекта установите желаемые размеры флага и увеличьте значения параметров Length Segs (Количество сегментов по длине) и Width Segs (Количество сегментов по ширине) до 20-25. Это позволит получить более естественную деформацию ткани.
Для построения объекта, имитирующего ветер, необходимо выполнить команду главного меню Create ? SpaceWarps ? Forces ? Wind (Создание ? Пространственные деформации ? Силы ? Ветер) и в окне проекции Top (Сверху) построить значок ветра, развернув его по направлению к флагу (рис. 7.37).

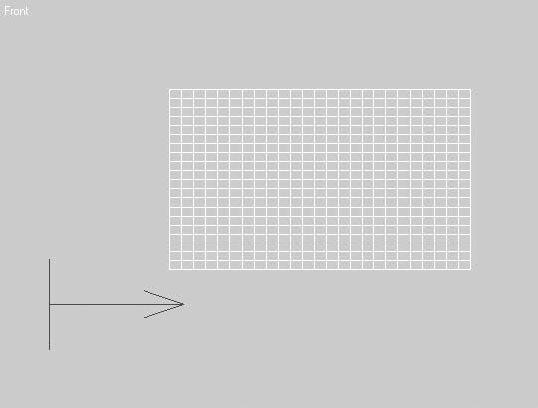

Рис. 7.37. Взаимное расположение плоскости и значка ветра
Назначьте плоскости модификатор ткани. Для этого в одном из окон проекций выделите плоскость и выполните команду главного меню Modifiers ? Cloth ? Cloth (Модификаторы ? Ткань ? Ткань). Настройте модификатор следующим образом.
1. Перейдите на уровень редактирования подобъектов модификатора Cloth (Ткань), для чего щелкните на плюсике, расположенном слева от имени модификатора в стеке, и выделите строку Group (Группа).
2. Выделите слева верхнюю и нижнюю боковые вершины и щелкните на кнопке Make Group (Создать группу) в свитке Group (Группа). В результате откроется окно Make Group (Создать группу), в котором необходимо указать имя группы. Таким образом мы создадим группу из двух точек, которые будут крепиться к древку флага и не будут участвовать в расчетах динамики.
3. После создания группы щелкните на кнопке Drag (Помеха) в свитке Group (Группа). При этом созданная группа должна быть активной (рис. 7.38).
4. Выйдите из режима редактирования подобъектов, для чего щелкните в стеке модификаторов на строке Cloth (Ткань).
5. В свитке Object (Объект) щелкните на кнопке Cloth Forces (Силы, воздействующие на ткань).
6. В левой части открывшегося окна Forces (Силы) щелкните на строке Wind01 и нажмите кнопку >, в результате чего Wind01 переместится в список Forces in Simulation (Симуляция сил).7. Вернитесь к свитку Object (Объект) настроек модификатора Cloth (Ткань) и щелкните на кнопке Object Properties (Свойства объекта).

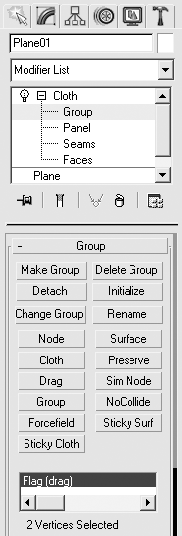

Рис. 7.38. Свиток Group (Группа) с созданной группой из двух точек
8. В открывшемся окне Object Properties (Свойства объекта) выделите строку Plane01 и установите переключатель в положение Cloth (Ткань).
9. Из раскрывающегося списка в области Cloth Properties (Свойства ткани) выберите строку Silk (Шелк). Таким образом, объекту Plane (Плоскость) будут присвоены свойства шелковой ткани (рис. 7.39).
10. Подтвердите выполненные изменения щелчком на кнопке OK.
Все предварительные настройки произведены, осталось только увеличить силу ветра и запустить выполнение расчетов динамики ткани. Для этого выделите в одном из окон проекций значок ветра и в свитке Parameters (Параметры) настроек данного объекта увеличьте значение параметра Strength (Мощность) до 5. Чтобы запустить расчет динамики, вернитесь к модификатору Cloth (Ткань) и в свитке Object (Объект) щелкните на кнопке Simulate (Моделирование).На рис. 7.40 представлен флаг, полученный при помощи модификатора Cloth (Ткань).

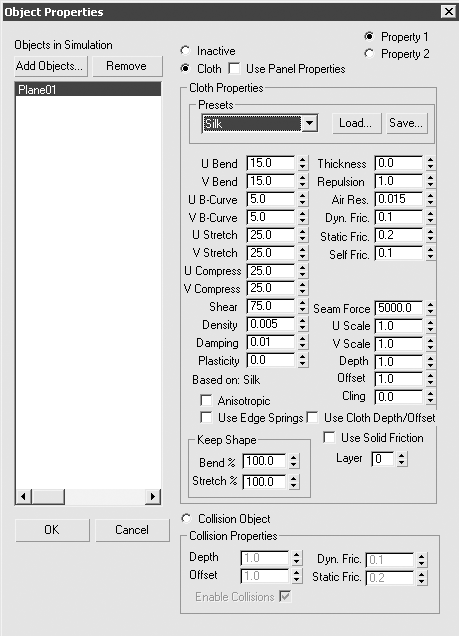

Рис. 7.39. Свойства ткани, настроенные для объекта Plane01

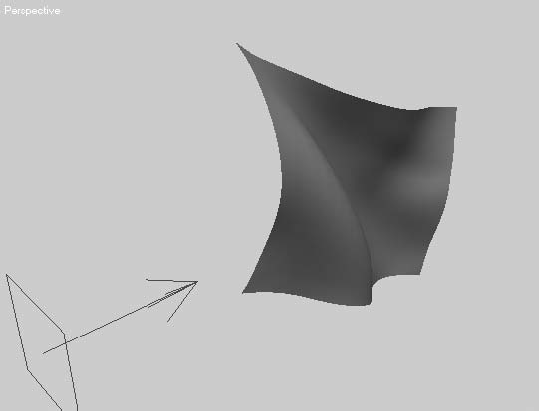

Рис. 7.40. Флаг, полученный при помощи модификатора Cloth (Ткань)
Мы рассмотрели только малую часть того, что можно сделать при помощи модификатора Cloth (Ткань). Симуляция реального поведения ткани требует более детальных настроек с большим количеством экспериментов. В качестве самостоятельного задания вы можете попробовать выполнить расчеты с другими видами ткани и даже составить и сохранить свои собственные настройки для их последующего применения.
...
ПРИМЕЧАНИЕ
На прилагаемом к книге DVD в папке ExamplesГлава 07Flag находится файл flag.max, который вы можете загрузить для просмотра и анализа выполненной анимации.
Глава 8 Визуализация
? Инструменты визуализации
? Параметры визуализации
? Виртуальный буфер кадров
? Использование модуля RAM Player (RAM-проигрыватель)
? Окружение и атмосферные эффекты
? Модуль Video Post (Видеомонтаж)
? Практическое задание. Оставь свой след на фотографии!
? Практическое задание. Делаем постпродакшн
Позади долгие часы кропотливой работы, связанной с моделированием, текстурированием, анимацией, постановкой света и камер. Дальше – финальная визуализация. Конечно же, пробная (тестовая) визуализация начинается значительно раньше, но только после установки всех параметров и настроек можно увидеть все свойства материала, эффекты внешней среды, глубину резкости, размытие движения и т. д.
В состав 3ds Max входит визуализатор Default Scanline Renderer, оптимизированный для быстрых расчетов, причем, используя определенные настройки оптимизации, скорость просчетов можно существенно увеличить. Знание настроек, находящихся в окне Render Scene (Визуализация сцены), позволяет экономить время и нервы.
8.1. Инструменты визуализации
Доступ к визуализации в 3ds Max можно получить с помощью меню Rendering (Визуализация) либо основной панели инструментов, в состав которой входят группа кнопок и раскрывающийся список, позволяющие задавать режимы визуализации (рис. 8.1).
Рассмотрим назначение каждого инструмента.
Render Scene Dialog (Диалоговое окно визуализации сцены) – основная кнопка настройки параметров визуализации, предназначенная для вызова окна Render Scene (Визуализация сцены). Данное окно позволяет настроить все базовые параметры визуализации для активного окна проекции (если не указан другой вариант).
Рис. 8.1. Кнопки и раскрывающийся список на панели инструментов, предназначенные для управления визуализацией
Render Type (Тип визуализации) – раскрывающийся список основных вариантов визуализации, содержащий следующие типы.
• View (Проекция) – визуализация активного окна проекции.
• Selected (Выделенные объекты) – визуализируются только выбранные объекты в активном окне проекции. Данный вариант подходит для тестовой визуализации элементов сложных сцен, требующих значительных временных затрат.
• Region (Область) – позволяет визуализировать только заданную прямоугольную область, ускоряя таким образом процесс настройки общих параметров. Установка границ области производится в активном окне проекции при помощи маркеров. Визуализируемое изображение не масштабируется, оставляя поля, выходящие за пределы выделенной области, заполненными цветом фона.
• Crop (Обрезка) – режим, аналогичный предыдущему, но области, выходящие за пределы рамки, обрезаются до выбранного размера.
• Blowup (Увеличение) – режим, аналогичный Region (Область), но при визуализации увеличивает выбранную область до полного окна.
• Box Selected (Габаритный контейнер выделения) – позволяет выполнить визуализацию по габаритным контейнерам выделенных объектов. При этом вызывается окно диалога, в котором можно указать пропорции окна вывода изображения.
• Region Selected (Область выделения) – режим, позволяющий визуализировать область, которая ограничена габаритным контейнером выделенных объектов без изменения общих размеров визуализации.
• Crop Selected (Обрезка выделения) – от режима Region Selected (Область выделения) отличается лишь тем, что области, выходящие за пределы контейнера визуализации, обрезаются.
Quick Render (Production) (Быстрая визуализация (итоговая)) – позволяет визуализировать сцену с установками, заданными по умолчанию либо ранее измененными в окне Render Scene (Визуализация сцены).
Quick Render (ActiveShade) (Быстрая визуализация (активное тонирование)) – режим просчета сцены, при котором интерактивно происходит обновление окна диалога ActiveShade (Активное тонирование). Например, если применяется данный режим, то можно сразу увидеть изменения параметров источника света, вызванные изменением значения параметра Multiplier (Усилитель). Использование данного режима требует наличия достаточных аппаратных средств.
8.2. Параметры визуализации
Для настройки всех базовых параметров визуализации служит окно Render Scene (Визуализация сцены) (рис. 8.2), вызываемое командой меню Rendering ? Render (Визуализация ? Визуализировать) либо с помощью кнопки Render Scene Dialog (Диалоговое окно визуализации сцены), расположенной на главной панели инструментов.
Окно диалога Render Scene (Визуализация сцены) по умолчанию содержит пять вкладок для детальной настройки процесса визуализации.
? Common (Общие) – настройка параметров, общих для различных визуализаторов, в том числе и для подключаемых (например, Brazil r/s или V-Ray).

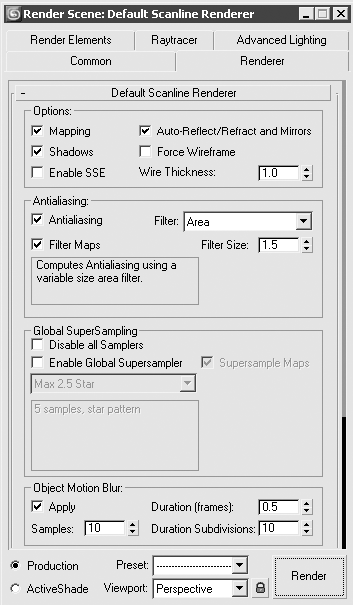

? Renderer (Визуализатор) – содержит настройки активного визуализатора (по умолчанию – Default Scanline Renderer).
? Render Elements (Визуализация элементов) – позволяет визуализировать отдельные элементы изображения (например, тени от объектов, области бликов, диффузное рассеивание и т. д.) для их последующего использования или редактирования в программах растровой графики или компоузинга.
Рис. 8.2. Окно Render Scene (Визуализация сцены)
? Raytracer (Трассировка) – содержит настройки трассировки лучей, общие для всех объектов сцены, использующих трассируемые материалы или карты текстур (кроме настройки некоторых параметров, которые влияют на скорость и качество просчетов). Можно указать те объекты, которые не будут учитываться в расчетах трассировки лучей.
? Advanced Lighting (Улучшенное освещение) – позволяет выбрать один из двух способов освещения сцены:
• Light Tracer (Трассировщик света) – применяется для создания сглаженных теней и мягкого освещения сцены;
• Radiosity (Диффузное отражение) – более правильное с физической точки зрения освещение, позволяющее рассчитывать прохождение светового луча с учетом отражения от объектов сцены, преломления в прозрачных средах и затухания с расстоянием.
Рассмотрим более подробно основные настройки окна Render Scene (Визуализация сцены).
Common Parameters (Общие параметры)Свиток Common Parameters (Общие параметры) вкладки Common (Общие) позволяет настраивать общие параметры и режимы визуализации (рис. 8.3).
Рис. 8.3. Свиток Common Parameters (Общие параметры) вкладки Common (Общие) окна Render Scene (Визуализация сцены)
Для настройки данного свитка выполните следующие действия.
1. В области Time Output (Выходные настройки диапазона) установите переключатель в одно из четырех положений:
• Single (Единичный) – визуализируется текущий кадр;
• Active Time Segment (Текущий промежуток времени) – полностью визуализируется временной диапазон, отображаемый в строке треков;
• Range (Диапазон) – позволяет визуализировать диапазон кадров, задаваемый в полях, расположенных справа;
• Frames (Кадры) – визуализируется список кадров, указанных через запятую, и (или) диапазон кадров, заданный через дефис (например, 1, 5, 10–100 означает, что будут визуализироваться 1, 5 и с 10 по 100 кадры).
Затем укажите значения следующих параметров:
• Every Nth Frame (Каждый кадр под номером) – позволяет задать интервал кадров визуализации, доступный в режимах Active Time Segment (Текущий промежуток времени) и Range (Диапазон) (по умолчанию просчитывается каждый кадр);
• File Number Base (База номеров файлов) – значения, используемые для формирования имен файлов визуализируемой последовательности.
2. В области Output Size (Выходные настройки размера) укажите параметры выходного изображения:
• из раскрывающегося списка, который находится в верхней части области, выберите один из вариантов размеров кино-, фото– и видеокадров или вариант Custom (Пользовательская), позволяющий задавать значения Aperture Width (mm) (Ширина апертуры), Image Aspect (Пропорции изображения) и Pixel Aspect (Пропорции пиксела);
• задайте значения ширины и высоты изображения визуализации, используя параметры Width (Ширина) и Height (Высота);
• с помощью четырех кнопок с предустановленными значениями ширины и высоты в пикселах можно быстро задать соответствующие значения для визуализации.
3. В области Options (Режимы) установите или снимите следующие флажки:
