Флажок Invert Mask (Инвертировать маску) позволяет поменять местами прозрачные и непрозрачные области изображения.
Mix (Смешивание)
Составная текстурная карта Mix (Смешивание) позволяет смешивать два цвета или две текстуры при помощи третьей текстуры, выступающей в роли маски, или используя процентное соотношение каждого компонента в итоговом материале.Для настройки карты Mix (Смешивание) используется свиток Mix Parameters (Параметры смешивания) (рис. 4.36).

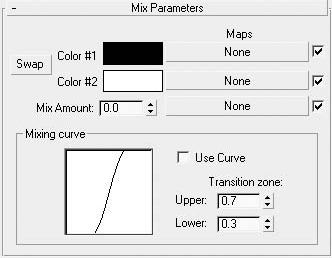

Рис. 4.36. Свиток Mix Parameters (Параметры смешивания) настроек карты Mix (Смешивание)
Параметры Color #1 (Цвет 1) и Color #2 (Цвет 2) задают цвет компонентов карты. При необходимости в области Maps (Карты текстур) можно выбрать две карты текстур для основного цвета и третью карту, которая будет играть роль маски для смешивания двух первых.
Параметр Mix Amount (Доля в смеси) определяет долю каждой карты в итоговом изображении.Область Mixing curve (Кривая смешивания) позволяет управлять кривой смешивания двух карт.
4.5. Практическое задание. Хромируем все подряд
В этом упражнении рассмотрим, как при помощи небольшого трюка можно создать вполне приемлемый материал хрома. Хромированные детали очень эффектно смотрятся, поэтому их часто применяют в трехмерной сцене.
Прежде чем говорить о создании материала, необходимо определиться с понятием хрома. Что такое хром? Это материал с высокой отражающей способностью и контрастностью, поэтому первое правило, которое нужно помнить при его использовании: для хромированного объекта важно окружение, то есть те предметы, которые будут отражаться в хроме.
В данном случае возможны два варианта: смоделировать окружение (если его нет) или создать иллюзию присутствия рядом других предметов при помощи соответствующих текстурных карт.
Второе правило реалистичного хрома заключается в том, что объект, которому присваивается хромированный материал, должен иметь сглаженные формы. Например, на примитиве Box (Параллелепипед) значительно сложнее создать реалистичный хром, нежели на ChamferBox (Параллелепипед с фаской).
Рассмотрим создание материала хрома при помощи процедурной карты, то есть исключительно средствами программы 3ds Max 2008.
Первое, что для этого понадобится, – объекты, с которыми вы будете работать. Для их создания сделайте следующее.
1. Выполните команду Create ? Extended Primitives ? Torus Knot (Создание ? Сложные примитивы ? Тороидальный узел).
2. Щелкните в окне проекции Top (Cверху) и создайте примитив Torus Knot (Тороидальный узел).
3. На небольшом расстоянии от первого постройте еще один примитив Torus Knot (Тороидальный узел). Два объекта нужны, чтобы они отражались друг в друге.
4. Для создания плоскости, на которой будут располагаться эти объекты, выполните команду Create ? Standard Primitives ? Plane (Создание ? Простые примитивы ? Плоскость).
5. Щелкните в левом верхнем углу окна проекции Top (Cверху) и переместите указатель мыши в нижний правый угол так, чтобы построенные ранее примитивы оказались на плоскости (рис. 4.37).
Рис. 4.37. Два примитива Torus Knot (Тороидальный узел) и примитив Plane (Плоскость)
Теперь можно переходить к непосредственному созданию материала.
Идея использования карты Gradient Ramp (Усовершенствованный градиент) основывается на простом наблюдении. В хромированном предмете, лежащем на плоскости, отражаются три пространства:
? снизу отражается плоскость, на которой лежит предмет;
? сверху – потолок, небо, то есть что-нибудь светлое;
? стороны отражают окружающие предметы и пространство, уходящее вдаль (эти отражения по большей части темные благодаря «жестким» отражениям).
Для построения материала хрома нужна бело-черно-белая текстура, которую легко создать и контролировать при помощи карты Gradient Ramp (Усовершенствованный градиент). Чтобы ее создать, выполните следующие действия.
1. Откройте Material Editor (Редактор материалов), щелкнув на кнопке
находящейся на панели инструментов, или выполнив команду Rendering ? Material Editor (Визуализация ? Редактор материалов).
2. Выберите ячейку со свободным материалом.
3. Разверните свиток Maps (Карты текстуры), щелкните на кнопке None (Отсутствует) рядом с картой Reflection (Отражение).
4. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка Gradient Ramp (Усовершенствованный градиент).5. Настройте параметры материала, как показано на рис. 4.38.
Рис. 4.38. Настройки карты Gradient Ramp (Усовершенствованный градиент)
Разберем подробнее настройки этой карты. Прежде всего нужно в раскрывающемся списке Gradient Type (Тип градиента) выбрать значение Linear (Прямой), а в Interpolation (Интерполяция) – строку Solid (Постоянная). После этого назначьте два цвета: белый и черный (или близкий к черному). Для этого дважды щелкните на ползунке под шкалой градиентного перехода и в открывшемся окне Color Selector (Выбор цвета) выберите нужный цвет. Соотношение цветов должно быть близким к 1:2, то есть белый цвет должен занимать в два раза больше места, чем черный. Затем нужно повернуть карту на 90°, задав значение W для Angle (Угол) равным 90, и установить флажок Mirror (Зеркальное отображение) для координаты U. Чтобы избежать резкого перехода на стыке цветов, можно увеличить значение параметра Blur (Размытие). Можно также использовать карту Noise (Шум), чтобы еще больше сгладить резкий переход. В свитке Coordinates (Координаты) необходимо задать способ использования карты, установив переключатель в положение Environment (Окружающая среда), а из списка Mapping (Проекция), который определяет способ наложения координат, выбрать Spherical Environment (Сферическая фоновая), так как вы создаете карту для окружения. На этом с основными настройками можно закончить. В результате вышеописанных операций у вас должна получиться процедурная карта, подобная показанной на рис. 4.39.
Следующим шагом разработки материала хрома является создание материала Raytrace (Трассировка), который в качестве карты окружения будет использовать созданную вами градиентную карту. Для этого выполните следующие действия.
1. Щелкните на кнопке выбора материала – Gradient Ramp (Усовершенствованный градиент).
2. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт текстур) выберите из списка карту Raytrace (Трассировка).3. Ответьте утвердительно на предложение оставить созданную карту Gradient Ramp (Усовершенствованный градиент) в качестве подматериала.

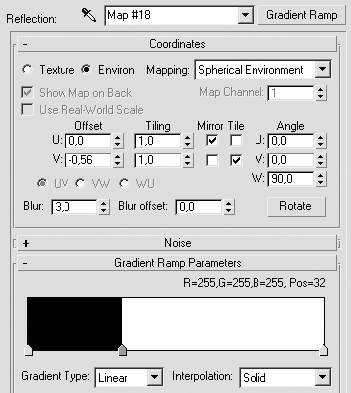

Рис. 4.39. Процедурная карта Gradient Ramp (Усовершенствованный градиент) после выполнения всех настроек
В результате в свитке Maps (Карты текстур) стандартного материала в качестве карты Reflection (Отражение) будет загружена карта Raytrace (Трассировка).
Можно ограничиться этим, но мы создадим еще материал Raytrace (Трассировка). Отличие карты Raytrace (Трассировка) от материала Raytrace (Трассировка) заключается в том, что материал имеет больше параметров и позволяет получить лучшее качество при визуализации. Для создания материала Raytrace (Трассировка) выполните следующие действия.
1. Выберите в окне Material Editor (Редактор материалов) ячейку со свободным материалом.
2. Щелкните на кнопке Standard (Стандартный) для выбора материала.
3. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт текстур) выберите из списка материал Raytrace (Трассировка).
4. Скопируйте карту Gradient Ramp (Улучшенный градиент), щелкнув правой кнопкой мыши на кнопке Gradient Ramp (Улучшенный градиент), созданной ранее, и из появившегося списка выберите способ копирования Copy (Независимая копия объекта).
5. В свитке Raytra?e Basic Parameters (Базовые параметры трассируемого материала) материала Raytra?e (Трассируемый) щелкните правой кнопкой мыши на кнопке Environment (Окружающая среда) и из появившегося списка выберите Paste (Copy) (Вставить (копию)).6. Измените параметры материала Raytrace (Трассировка) так, как показано на рис. 4.40.

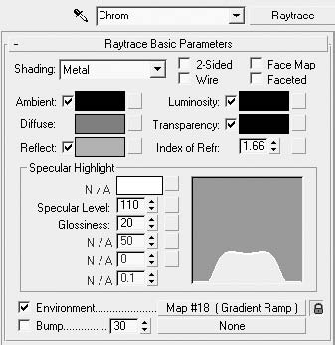

Рис. 4.40. Настройки параметров материала Raytrace (Трассировка) для хрома
При желании можно увеличить значение параметра Index Of Refr (Коэффициент преломления). В качестве типа затенения из списка Shading (Затенение) выбран Metal (Металл) – это также необязательно, но создает более жесткие цветовые переходы, характерные для хрома.
Более важным в настройках является параметр Reflect (Отражение), который управляет отражательной способностью материала. В данном случае нужно выбрать светло-серый или серо-голубой цвет (для придания этого оттенка хрому). Назначьте материал объектам (рис. 4.41).Немного усложним объекты и добавим надпись, сделанную при помощи карты Bump (Рельефность) и объекта Text (Текст). Результат показан на рис. 4.42.
Рис. 4.41. Объекты сцены после применения материала хрома
Рис. 4.42. Результат просчета при помощи стандартного визуализатора с применением параметра Area Shadow (Область тени)
Добавлю, что визуализация проводилась стандартным визуализатором программы 3ds Max 2008 без применения глобального освещения, каустики и других специальных эффектов, придающих изображению более реалистичный вид. В данной сцене использовалось только трехточечное освещение с применением Area Shadow (Область тени).
Еще один способ создания материала хрома – с помощью специальных растровых карт, имитирующих хромированный материал. Как правило, материал на основе таких карт имеет не очень реалистичный вид. Однако у этого способа есть и свои плюсы – минимальное время на настройку и визуализацию. Его использование оправданно для объектов на заднем плане.
Неплохого качества визуализации можно достичь, используя HDRI (High Dynamic Range Images – изображение с большим динамическим диапазоном) в качестве карты для материала хрома.
Улучшить конечное изображение можно также, применив подключаемый модуль визуализации – V-Ray. На рис. 4.43 показана та же сцена, визуализированная при помощи V-Ray без источников света, но с использованием глобального освещения.
Разница заметна, но если для вас имеет значение время визуализации, вы работаете на компьютере со слабым процессором или в сцене большое количество полигонов, то применение стандартного визуализатора вполне приемлемо. При использовании стандартного визуализатора сцена просчитывается быстрее примерно в полтора раза.На рис. 4.44 представлен фрагмент примитива Torus Knot (Тороидальный узел) с надписью.
Рис. 4.43. Сцена, визуализированная при помощи подключаемого модуля V-Ray
Рис. 4.44. Фрагмент примитива Torus Knot (Тороидальный узел) с надписью
Вы можете также попробовать сделать хром на основе карты Swirl (Завихрение) или Noise (Шум). Более сложных эффектов можно достичь, используя различные комбинации процедурных карт.
...
ПРИМЕЧАНИЕ
В папке ExamplesГлава 04Chrom прилагаемого к книге DVD находится файл сцены chrom.max.
4.6. Практическое задание. Текстурирование натюрморта
В разделе «Практическое задание. Натюрморт» предыдущей главы мы простыми средствами моделирования создали сцену, представляющую собой натюрморт из фруктов и ягод. Рассмотрим некоторые способы текстурирования объектов этой сцены стандартными средствами 3ds Max 2008.
Для выполнения упражнения вам понадобится продолжить работу с созданной в гл. 2 сценой натюрморта. Вы также можете загрузить сцену fruits_start.max, расположенную на прилагаемом к книге DVD в папке ExamplesГлава 04Fruits.
Прежде чем мы приступим к непосредственному текстурированию объектов сцены, мне бы хотелось напомнить вам о том, что для правильного отображения материалов, содержащих текстурные карты, все моделируемые объекты нуждаются в проекционных координатах. Исключение составляют параметрические объекты, в свойствах которых есть предустановленные проекционные координаты (в свитке Parameters (Параметры) настроек объекта установлен флажок Generate Mapping Coords. (Генерировать координаты проецирования)), объекты, созданные при помощи некоторых модификаторов (например, Loft (Лофтинговые)), или в том случае, когда материал использует процедурные карты (то есть карты текстур, генерируемые программно).
Начнем текстурирование с простого объекта – апельсина. Фактура этого объекта не требует обязательного применения текстурной карты, ее можно создать при помощи процедурной карты Noise (Зашумление). Для текстурирования апельсина сделайте следующее.
1. Откройте Material Editor (Редактор материалов) и выберите ячейку со свободным материалом.
2. В свитке Blinn Basic Parameters (Базовые параметры раскраски по Блинну) щелкните на образце цвета рядом с Diffuse (Цвет рассеивания) для выбора базового цвета апельсина.
3. В открывшемся окне Color Selector: Diffuse Color (Выбор цвета: цвет рассеивания) установите значения составляющих цвета RGB: Red (Красный) – 230, Green (Зеленый) – 130 и Blue (Синий) – 50.
4. В области Specular Highlights (Зеркальные блики) свитка Blinn Basic Parameters (Базовые параметры раскраски по Блинну) задайте значение Specular Level (Уровень блеска) равным 30, а Glossiness (Глянец) – 10 (рис. 4.45).
5. В свитке Maps (Карты текстур) щелкните на кнопке None (Отсутствует) рядом с картой Bump (Рельефность).
6. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Noise (Шум).
7. В свитке Noise Parameters (Параметры зашумления) карты Noise (Шум) установите значение параметра Size (Размер) равным 2.
8. Нажмите кнопку Go to Parent (Вернуться к исходному) и в свитке Maps (Карты текстур) настраиваемого материала установите значение величины рельефности равным -50 (рис. 4.46).
Рис. 4.45. Свиток Blinn Basic Parameters (Базовые параметры раскраски по Блинну) настроек материала апельсина

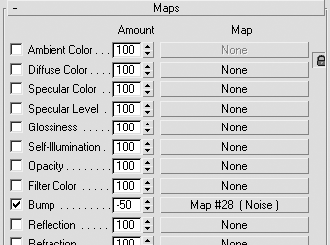

Рис. 4.46. Свиток Maps (Карты текстур) настроек материала апельсина
Для присвоения материала объектам сцены щелкните на кнопке Select by Name (Выделить по имени)
главной панели инструментов и в появившемся окне Select From Scene (Выбор из сцены) выберите из списка объекты Orange_00 и Orange_01. В редакторе материалов щелкните на кнопке Assign Material to Selection (Назначить материал выделенным объектам)
После присвоения объектам материала необходимо выполнить тестовую визуализацию и при необходимости подкорректировать параметры материала. При желании можно улучшить отображение апельсина, создав на основе выполненного материала составной материал Blend (Смешанный). Для этого сделайте следующее.
1. Щелкните в окне редактора материала на кнопке Standard (Стандартный) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Blend (Смешанный). В открывшемся окне установите переключатель в положение Keep old material as sub-material? (Оставить старый материал в качестве компонента?).
2. В свитке Blend Basic Parameters (Базовые параметры смешанного материала) щелкните на кнопке первого материала и перетащите его на второй, а в качестве метода копирования укажите Copy (Копия).
3. Выберите темно-оранжевый цвет диффузного рассеивания второго материала – это создаст на поверхности апельсина цветовые переходы.
4. В качестве маски используйте карту Noise (Шум).На рис. 4.47 представлена схема материала Blend (Смешанный) для текстурирования апельсина.
Рис. 4.47. Схема материала Blend (Смешанный), назначенного апельсину
...
ПРИМЕЧАНИЕ
При необходимости вы можете открыть файл с именем fruits_end.max, расположенный на прилагаемом к книге DVD в папке ExamplesГлава 04Fruits, и проанализировать параметры составного материала.
Аналогичным образом создается материал для модели мандарина, с той лишь разницей, что цвет диффузного рассеивания должен иметь оттенок ближе к оранжевому, а карта рельефности – меньшее значение, так как поверхность мандарина имеет менее выраженную рельефность.
Рассмотрим текстурирование яблока с применением текстурной карты. Речь идет об использовании растрового изображения в качестве карты диффузного рассеивания, значит, объекту потребуются проекционные координаты. С этого и начнем.
1. Используя кнопку главной панели инструментов Select by Name (Выделить по имени)
выберите из списка три объекта AppleYellow.
2. Перейдите в режим Isolation Mode (Режим изолирования), для чего нажмите сочетание клавиш Alt+Q, что позволяет спрятать все объекты сцены, за исключением выделенного.
3. Выполните команду Group ? Open (Группа ? Открыть), чтобы получить доступ к объектам группы.
4. В одном из окон проекций выделите яблоко и примените к нему модификатор UVW-проекции, для чего выполните команду Modifiers ? UV Coordinates ? UVW Map (Модификаторы ? UV-координаты ? UVW-проекция).
5. В области Mapping (Проекционные координаты) свитка Parameters (Параметры) установите переключатель в положение Spherical (Сферические).
Таким образом, объекту были присвоены сферические проекционные координаты. Сейчас можно переходить к непосредственному созданию материала с текстурной картой яблока и назначению его объекту.
1. В окне Material Editor (Редактор материалов) выберите свободный материал.
2. Щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) в свитке Maps (Карты текстур).
3. В появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).
4. В открывшемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу с изображением текстуры яблока. На прилагаемом DVD это AppleYellTex.jpg в папке ExamplesГлава 04Fruits.
5. Присвойте материал модели яблока, перетащив его мышью из окна редактора материалов на объект в окне проекции, либо при выделенном объекте щелкните на кнопке Assign Material to Selection (Назначить материал выделенным объектам)
находящейся на панели инструментов окна Material Editor (Редактор материалов).
Хвостик яблока небольшого размера и находится в сцене на значительном расстоянии от камеры, поэтому для его текстурирования можно было бы использовать материал с коричневым цветом диффузного рассеивания. Однако я хочу показать возможность применения для такого рода текстурирования процедурной карты Gradient Ramp (Улучшенный градиент). Создадим материал с такой картой и присвоим его хвостику.
1. В одном из окон проекций выделите хвостик яблока и примените к нему модификатор UVW-проекции, для чего выполните команду Modifiers ? UV Coordinates ? UVW Map (Модификаторы ? UV-координаты ? UVW-проекция).
2. В области Mapping (Проекционные координаты) свитка Parameters (Параметры) настроек модификатора установите переключатель в положение Cylindrical (Цилиндрические), как наиболее подходящее для данной формы объекта.
3. В области Alignment (Выравнивание) установите переключатель в положение X и щелкните на кнопке Fit (Подогнать) для выравнивания габаритного контейнера вдоль хвостика.
4. В окне Material Editor (Редактор материалов) выберите свободный материал.
5. Щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) в свитке Maps (Карты текстур).
6. В появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Gradient Ramp (Улучшенный градиент).
7. В свитке Coordinates (Координаты) настроек градиента задайте значение W для Angle (Угол) равным –90.
8. В свитке Gradient Ramp Parameters (Параметры улучшенного градиента) настройте отображение цветов градиента на цветовой шкале. Для этого дважды щелкните на левом ползунке, чтобы вызвать окно Color Selector (Выбор цвета).
9. Выберите цвет со следующими значениями: Red (Красный) – 112, Green (Зеленый) – 122 и Blue (Синий) – 0.
10. Для правого ползунка установите такие значения составляющих цвета RGB: Red (Красный) – 79, Green (Зеленый) – 35 и Blue (Синий) – 0.
1 1. В раскрывающемся списке Interpolation (Интерполяция) выберите строку Ease In (Усилить) для задания способа перетекания цвета между соседними ползунками цветовой шкалы (рис. 4.48).

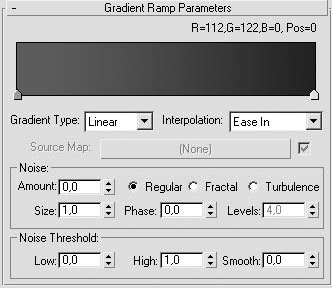

Рис. 4.48. Свиток Gradient Ramp Parameters (Параметры улучшенного градиента) настроек материала хвостика яблока
12. Присвойте полученный материал хвостику яблока, перетащив его из окна редактора материалов на объект в окне проекции. Теперь можно закрыть группу и выполнить тестовую визуализацию. Если вас удовлетворяет результат, можно переходить к текстурированию других яблок и груш, которое выполняется аналогичным образом (рис. 4.49).
Рис. 4.49. Тестовая визуализация с материалами для яблок и груш
Перейдем к настройке материала вазы, имитирующего бронзу. Создание этого материала будет полностью основано на применении процедурных карт.
1. В редакторе материалов выберите ячейку со свободным материалом.
2. В свитке Shader Basic Parameters (Базовые параметры раскраски) выберите из раскрывающегося списка строку Metal (Металл).
3. В области Specular Highlight (Зеркальные блики) свитка Metal Basic Parameters (Базовые параметры раскраски металла) задайте параметру Specular Level (Уровень блеска) значение 80, а Glossiness (Глянец) – 70.
4. Щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) в свитке Maps (Карты текстур).
5. В появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Noise (Зашумление).
6. В свитке Noise Parameters (Параметры зашумления) карты Noise (Зашумление) установите переключатель Noise Type (Тип шума) в положение Fractal (Фрактальный).
7. В этом же свитке задайте параметру Size (Размер) значение, равное 15; в области Noise Threshold (Порог уровня шума) параметру High (Высокое) задайте значение, равное 0,8, а Low (Низкое) – 0,4 (рис. 4.50).
8. Щелкните на образце цвета Color #1 (Цвет 1) и в появившемся окне Color Selector (Выбор цвета) установите значения составляющих цвета RGB: Red (Красный) – 85, Green (Зеленый) – 57 и Blue (Синий) – 44. Цвет образца Color #2 (Цвет 2) должен быть черным.
9. Перейдите от компонентного уровня на более высокий, используя кнопку Go to Parent (Вернуться к исходному)
10. В свитке Maps (Карты текстур) настраиваемого материала щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) и, не отпуская кнопку мыши, перетащите карту Noise (Зашумление) на кнопку рядом с Bump (Рельефность), а в качестве способа копирования выберите Instance (Образец).

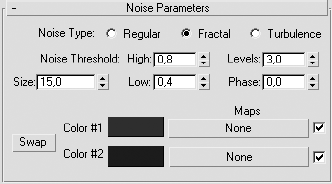

Рис. 4.50. Настройки свитка Noise Parameters (Параметры зашумления)
11. Здесь же, в свитке Maps (Карты текстур) настраиваемого материала, установите значение величины рельефности равным 15.
1 2. Щелкните на кнопке рядом с Reflection (Отражение) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Gradient (Градиент).
1 3. В свитке Coordinates (Координаты) карты Gradient (Градиент) установите переключатель в положение Environ (Фон) и выберите из списка строку Shrink-wrap Environment (Обтягивающая фоновая).
14. В свитке Gradient Parameters (Параметры градиента) щелкните на кнопке, расположенной справа от Color #1 (Цвет 1), и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Noise (Зашумление).
15. Установите такие же параметры карты зашумления, как мы задали для цвета диффузного рассеивания (см. п. 8). Щелкните на кнопке Go to Parent (Вернуться к исходному)
1 6. Скопируйте карту зашумления для цвета Color #1 (Цвет 1) в Color #3 (Цвет 3) (рис. 4.51).
17. Нажмите кнопку Go to Parent (Вернуться к исходному) и установите значение величины карты Reflection (Отражение) равным 50.
18. Примените созданный материал к объекту Vase.Осталось рассмотреть материалы для листиков и винограда, остальные материалы настраиваются аналогично рассмотренным выше.
Рис. 4.51. Параметры карты Gradient (Градиент) для карты отражения
Лист винограда, лежащий на столе, выполнен на основе параметрического объекта Plane (Плоскость) с одной лишь целью – упростить процесс моделирования и текстурирования. Рассмотрим процесс создание материала листа на основе текстур диффузного рассеивания и прозрачности.
1. В окне Material Editor (Редактор материалов) выберите свободный материал.
2. Щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) в свитке Maps (Карты текстур).
3. В появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).4. В открывшемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу с изображением текстуры листа. На прилагаемом DVD это Grapes.jpg в папке ExamplesГлава 04Fruits.
5. В свитке Maps (Карты текстур) щелкните на кнопке рядом с Opacity (Непрозрачность) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).
6. В открывшемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу с изображением маски прозрачности листа. На прилагаемом DVD это GrapesMask.jpg в папке ExamplesГлава 04Fruits.
7. В свитке Shader Basic Parameters (Базовые параметры раскраски) установите флажок 2-Sided (Двусторонний), чтобы лист, который изгибается, при визуализации был виден с обеих сторон.
8. Примените материал листа к объекту Grape_Leaf.Выполните тестовую визуализацию и проверьте, все ли правильно было настроено в материале листа (рис. 4.52).
Рис. 4.52. Визуализация натюрморта на данном этапе текстурирования
Перейдем к созданию материала для винограда. Ягода винограда состоит из двух объектов: хвостика и непосредственно ягоды. Как текстурировать хвостик, мы уже рассматривали на примере яблока, поэтому сразу перейдем к созданию материала для ягоды.
1. В окне Material Editor (Редактор материалов) выберите свободный материал.2. Щелкните на кнопке Standard (Стандартный) для вызова окна Material/Map Browser (Окно выбора материалов и карт).
3. Выберите из списка материал Raytrace (Трассируемый).
4. В свитке Raytrace Basic Parameters (Базовые параметры трассируемого материала) установите флажок 2-Sided (Двусторонний).
5. Щелкните на образце цвета рядом с Diffuse (Цвет рассеивания) для выбора базового цвета ягоды винограда.
6. В открывшемся окне Color Selector: Diffuse (Выбор цвета: цвет рассеивания) укажите значения составляющих цвета: Red (Красный) – 108, Green (Зеленый) – 107 и Blue (Синий) – 10.
7. Щелкните на образце цвета рядом с Reflect (Отражение) для установки отражательной способности материала.
8. В открывшемся окне Color Selector: Reflect (Выбор цвета: отражение) задайте значения составляющих цвета: Red (Красный) – 42, Green (Зеленый) – 42 и Blue (Синий) – 42.
...
ПРИМЕЧАНИЕ
Настраивая цвет отражающей способности материала, имейте в виду, что чем ярче цвет, тем более отражающим будет материал, и наоборот. Если образец цвета будет черным, то материал не будет отражать.
9. Щелкните на образце цвета рядом с Transparency (Прозрачность) для настройки прозрачности материала.
10. В открывшемся окне Color Selector: Transparency (Выбор цвета: прозрачность) установите значения составляющих цвета: Red (Красный) – 60, Green (Зеленый) – 60 и Blue (Синий) – 60.
11. В области Specular Highlight (Зеркальные блики) свитка Raytrace Basic Parameters (Базовые параметры трассируемого материала) задайте параметру Specular Level (Уровень блеска) значение 78, а Glossiness (Глянец) – 52.
1 2. Щелкните на кнопке рядом с Environment (Внешняя среда) и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).
1 3. В появившемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу Lake_mt.jpg из папки ExamplesГлава 04Fruits.
1 4. Нажмите кнопку Go to Parent (Вернуться к исходному)
15. В свитке Extended Parameters (Дополнительные параметры) установите значения составляющих образца цвета RGB для Translucency (Просвечивание) и Fluorescence (Флуоресценция): Red (Красный) – 140, Green (Зеленый) – 140 и Blue (Синий) – 35.
В результате параметры материала Raytrace (Трассируемый) должны быть такими, как показано на рис. 4.53.

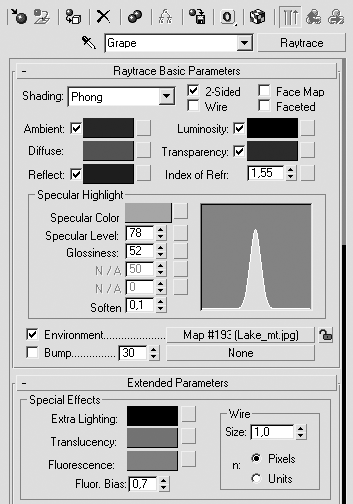

Рис. 4.53. Параметры материала Raytrace (Трассируемый)
Примените материал к соответствующим объектам сцены и выполните тестовую визуализацию. Для оставшихся объектов сцены создайте материалы самостоятельно. Окончательная визуализация натюрморта представлена на рис. 4.54.
Рис. 4.54. Визуализация натюрморта
Как видите, используя достаточно несложные приемы, можно создать вполне реалистичные текстуры.
...
ПРИМЕЧАНИЕ
Для анализа параметров материалов описанной сцены вы можете использовать файл fruits_end.max, расположенный в папке ExamplesГлава 04Fruits прилагаемого к книге DVD.
Глава 5 Освещение
? Основы освещения в трехмерной графике
? Практическое задание. Разрежем лазерным лучом
? Практическое задание. Объемный свет
5.1. Основы освещения в трехмерной графике
Правильное освещение значительно усиливает впечатление от простой сцены. Оно не только позволяет лучше передать форму предметов, но и создает общее настроение в сцене. При помощи ярких цветов и обилия света можно получить эффект праздника, а приглушенный свет и затененные предметы создадут ощущение напряженности и тревоги. Свет – это мощный инструмент в руках разработчика трехмерной графики, нужно только уметь правильно им пользоваться. В этой главе вы научитесь правильно ставить свет и строить тени, а также познакомитесь с объемным (видимым) светом.
Установленный правильным образом свет может значительно улучшить посредственную сцену, и наоборот, если источники света расставлены произвольным образом, даже хорошо смоделированная сцена покажется «бедной». Грамотное освещение определяет общую атмосферу изображения. При помощи света можно передать настроение, напряженность, радость, тоску, подчеркнуть достоинства и скрыть недостатки, а также сделать многое другое.
Существует несколько вариантов освещения. Наиболее часто встречаются два из них: трехточечное и местное (зонное). Местное применяется для освещения отдельных участков сцены и используется чаще всего в случае, когда сцена большая и ее невозможно эффективно осветить при помощи трехточечного освещения.
Трехточечное освещение является базовым в трехмерном моделировании. В его основе лежат три источника света: ключевой, контурный и заполняющий (иногда можно встретить другие определения).
Ключевой свет является основным. Обычно это самый яркий и освещающий большую часть сцены свет. Кроме того, это тот источник света, благодаря которому предметы в сцене отбрасывают тень.
Контурный свет используется для разделения предметов и фона, что, в свою очередь, определяет глубину пространства. Такой источник света обычно находится позади объектов сцены и по интенсивности слабее ключевого света.
...
СОВЕТ
Технические приемы и принципы работы с источниками света в трехмерных сценах не отличаются от используемых в фотографии, кино, театре и т. д. При желании больше узнать о типах освещения и их применении вы можете воспользоваться соответствующей литературой.
