Ручной пулемет системы Максима-Токарева обр. 1924 г. (МТ)

Во время Первой мировой войны Военное министерство России начало строительство в г. Коврове завода по производству ручных пулеметов датской фирмы Madsen, которые должны были заменить состоявшие на вооружении Русской армии ручные пулеметы английского и французского производства. Из-за революции этот проект не был завершен. В начале 1920-х гг. в Коврове В. Г. Федоров и В. А. Дегтярев на базе автомата Федорова спроектировали ручной пулемет под японский 6,5 мм патрон, однако принятое в 1924 г. решение разрабатывать и производить новые образцы только под отечественный патрон 7,62×54 мм R заблокировало и этот проект.

Тем временем ситуация с обеспечением советской пехоты ручными пулеметами приобрела драматический характер. Сохранившиеся со времен Первой мировой и Гражданской войн импортные пулеметы были сильно изношены, их ремонт был затруднен в связи с отсутствием запасных частей. Также ощущалась нехватка 8 мм французских и 7,71 мм английских патронов к этим пулеметам.

По мнению специалистов Артиллерийского комитета, выходом из сложившейся ситуации могла стать разработка так называемого переделочного ручного пулемета на базе находившегося в валовом производстве станкового пулемета системы Максима. Аналогичное решение было достаточно успешно реализовано в годы Первой мировой войны в Германии, где на базе станкового пулемета Максима MG08 выпускали ручной пулемет MG08/15.

Задание на разработку переделочного пулемета Артиллерийский комитет выдал Оружейному полигону школы «Выстрел» в 1923 г. Одним из основных требований задания было сохранение без изменений всех основных частей пулемета Максима, что должно было сократить сроки организации производства нового пулемета и облегчить его освоение в войсках. Требовалось также максимально облегчить систему, обеспечить возможность смены ствола без снятия кожуха, снабдить пулемет складными сошками, прикладом ружейного типа и упрощенным прицелом.

На Оружейном полигоне работы велись под руководством И. Н. Колесникова, представившего опытный образец нового ручного пулемета в 1924 г. В том же году свой вариант переделочного пулемета предложил служащий Тульского оружейного завода Ф. В. Токарев. Изготовление опытных образцов обоих вариантов осуществлялось на Тульском оружейном заводе, выпускавшем пулеметы системы Максима.

Испытания пулеметов состоялись 10 апреля 1925 г. Комиссия под председательством С. М. Буденного отдала предпочтение пулемету, предложенному Ф. В. Токаревым. Уже 25 мая того же года пулемет был принят на вооружение Красной армии под обозначением «7,62 мм ручной пулемет Максима-Токарева (МТ)». При этом в соответствующем протоколе было указано: «Принимая во внимание производственные возможности на ближайшие годы и стандарт по станковым пулеметам Максима, считать ручной пулемет Максима-Токарева одним из образцов оружия пехоты».

Развертывание серийного производства МТ на Тульском оружейном заводе было начато 1 июля 1925 г. При этом в дополнение к уже имевшимся на заводе инструментам и приспособлениям пришлось изготовить 2080 рабочих и 944 поверочных лекала, 1158 комплектов инструмента и 400 приспособлений. К 1 июля 1926 г. было изготовлено 50 пулеметов, к концу 1927 г. – 2500.

Пулемет МТ представляет собой систему автоматического оружия, в которой механизмы перезаряжания действуют за счет использования энергии отдачи подвижного ствола. МТ в значительной степени унифицирован со станковым пулеметом системы Максима. Для уменьшения массы у МТ водяное охлаждение ствола заменено воздушным. Нагретый во время стрельбы ствол может быть заменен запасным. Для исключения ожогов стрелков ствол заключен в стальной перфорированный кожух. Вместо тяжелого колесного станка применены легкие сошки, а для повышения удобства пользования пулеметом введен деревянный приклад.

Питание патронами осуществляется из холщовой ленты на 100 патронов, которая заключалась в барабан.

Войсковые испытания МТ проводились параллельно с развертыванием серийного производства. Увы, их результаты разочаровали командование Красной армии.

В донесениях из войск отмечались низкая маневренность пулемета на поле боя, обусловленная его большой массой и неудобством переноски, большое число задержек, ненадежность системы подачи ленты с патронами, сложность замены ствола и т. п.

Своего рода приговор пулемету прозвучал в докладе председателя Артиллерийского комитета от 31 июля 1926 г.: «МТ представляет собой суррогат и ни в коем случае не может считаться удовлетворяющим современным требованиям, предъявляемым во всех странах к оружию этого класса».

Производство МТ было постепенно свернуто, благо, ему появилась реальная замена – ручной пулемет Дегтярева. Однако история МТ на этом не закончилась.

Несколько тысяч пулеметов этого типа были отправлены в 1937 г. в охваченную гражданской войной Испанию, а в октябре 1941 г. сохранившиеся в арсеналах пулеметы МТ поступили на вооружение сформированных в Москве дивизий народного ополчения.

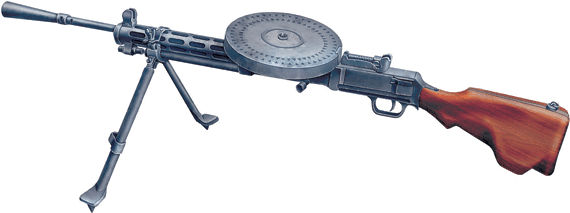

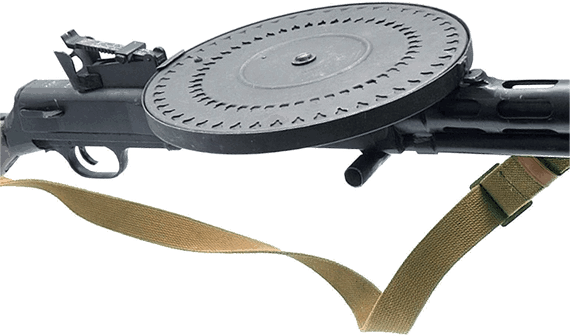

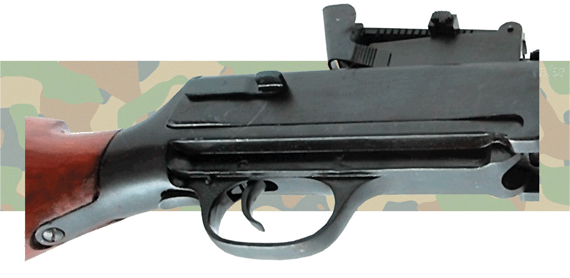

Ручной пулемет системы Дегтярева обр. 1927 г. (ДП)

Значительным достижением советских оружейников стало создание в 1920-х гг. ручного пулемета ДП (Дегтярева пехотный), индекс ГАУ 56-П-321. Этот пулемет сотрудник Проектно-конструкторского бюро Ковровского пулеметного завода В. А. Дегтярев начал разрабатывать по собственной инициативе в конце 1923 г. В то время две группы конструкторов под руководством И. Н. Колесникова и Ф. В. Токарева вели работы по переделке станкового пулемета системы Максима в ручной пулемет. Такой путь создания ручного пулемета позволял существенно сократить время его разработки и запуска в серийное производство. Тем не менее представленный 22 июля 1924 г. на испытания опытный образец ручного пулемета Дегтярева не был оставлен без внимания.

В протоколе комиссии по результатам проведенных в том же месяце испытаний было отмечено: «Принимая во внимание выдающуюся оригинальность идеи, безотказность работы, скорострельность и значительную простоту в обращении системы тов. Дегтярева, признать желательным заказ не менее 3 экземпляров его пулемета для испытаний на оружейном полигоне…»

Важность работ по испытаниям и доводке пулемета Дегтярева во много крат возросла после неудачных войсковых испытаний ручного пулемета, спроектированного Токаревым на базе станкового пулемета системы Максима. Это обстоятельство, впрочем, отнюдь не привело к сокращению програ ммы испытаний пулемета Дегтярева, которые были чрезвычайно жесткими.

Например, в ходе испытаний в декабре 1926 г. из двух пулеметов было сделано 20 000 выстрелов.

Через каждые 300 выстрелов производилось охлаждение пулеметов путем погружения из в бочку с водой (!). Для выяснения влияния смазки на работу механизмов из одного пулемета сделано 2646 выстрелов очередями без всякой смазки.

Для определения живучести ствола из одного пулемета были расстреляны 12 магазинов по 49 патронов каждый – 588 выстрелов без охлаждения!

Выявлявшиеся в ходе испытаний недостатки устранялись, и пулемет вновь отправлялся на полигон. Так повторялось многократно и привело к созданию исключительно прочного и надежного оружия.

На вооружение Красной армии ручной пулемет Дегтярева был принят в конце 1927 г. К этому времени он уже был запущен в серийное производство, в плане на 1927–1928 гг. предусматривался выпуск 2500 таких пулеметов.

Развертывание производства пулеметов осуществлялось весьма энергично, благодаря чему на 1 октября 1928 г. в войсках уже имелось 8811 пулеметов Дегтярева, а к началу 1937 г. это число увеличилось до 95 000.

Валовое производство пулеметов ДП и его модификаций осуществлялось на Ковровском союзном заводе № 2. В 1941–1945 гг. этим заводом было изготовлено 660 000 единиц ДП и ДПМ. Резервное производство было организовано на Алтае в г. Сталинске с июня 1942 г. В 1943 г. там было выпущено 19 380 ДП. С 1943 г. ДП выпускался и в блокадном Ленинграде.

Быстрому наращиванию масштабов производства ДП в значительной степени способствовала простота конструкции пулемета. Его изготовление требовало в три раза меньше лекальных обмеров и переходов, чем на винтовку Мосина, общее количество технологических операций оказалось в четыре раза меньше, чем для пулемета Максима и в три раза меньше, чем для МТ.

Высокая надежность достигнута благодаря оригинальным ударному и запирающему механизмам, состоящим из небольшого количества простых по устройству и удачно скомпонованных на затворной раме деталей.

Запирание канала ствола производится при переднем положении затвора за счет разведения утолщенной частью ударника двух боевых упоров, заходящих за боевые уступы ствольной коробки.

Механизмы автоматического перезаряжания спроектированы по сравнительно простой схеме с отводом пороховых газов из канала ствола. Ударный механизм – ударникового типа. Спусковой механизм рассчитан на ведение только непрерывного огня. Темп стрельбы составляет 600 выстр/мин. Обычно стрельба велась короткими очередями, при этом боевая скорострельность равнялась 60–80 выстр/мин.

В канале массивного ствола длиной 605 мм выполнены четыре правосторонних нареза. Длина нарезной части составляет 532 мм. На дульной части ствола закреплен конусообразный пламегаситель. Для защиты стрелка от ожогов предусмотрен стальной кожух, снабженный вентиляционными отверстиями.

Деревянный приклад выполнен с полупистолетной шейкой. В нижней части приклада сделан выступ для более надежного удержания оружия при стрельбе. Повышению устойчивости пулемета при стрельбе способствует и применение сошек, которые в походном положении складываются и фиксируются вдоль ствольной коробки. Сошки съемные, к пулемету крепятся с помощью хомута и гайки.

Для стрельбы используются патроны 7,62×54 мм R. Начальная скорость легкой пули достигает 840 м/с. Из-за наличия у гильзы этого патрона выступающего фланца в процессе функционирования механизма подачи патронов в коробчатых магазинах большой емкости нередко возникают задержки – происходит сцепление фланцев. Дисковый 47-зарядный магазин пулемета ДП лишен этого недостатка, так как патроны в нем не соприкасаются. Однако надежность действия магазина достигнута дорогой ценой – его масса без патронов составляет 1,64 кг, с патронами – 2,80 кг, он имеет большие габариты и сложен по устройству.

Примечательно, что в созданном В. А. Дегтяревым в 1936–1937 гг. на базе ДП десантном ручном пулемете был использован коробчатый секторный магазин, правда вместимость его была невелика.

Для защиты от случайных выстрелов предусмотрен автоматический предохранитель. Он расположен позади спусковой скобы и одновременно служит ее упором. При стрельбе необходимо постоянно нажимать на клавишу предохранителя.

Открытые механические прицельные приспособления включают мушку и секторный прицел. Мушка регулируется по вертикали и горизонтали. Прицел рассчитан на стрельбу на дальность до 1500 м, при этом дальность убойного действия пули составляет 3000 м.

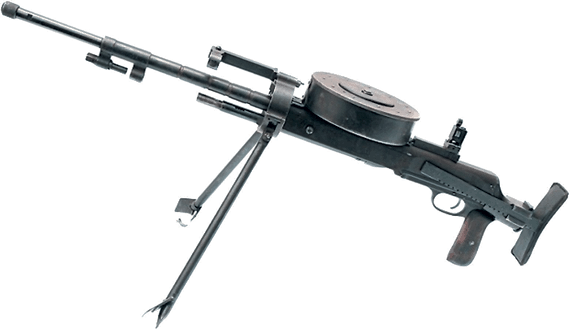

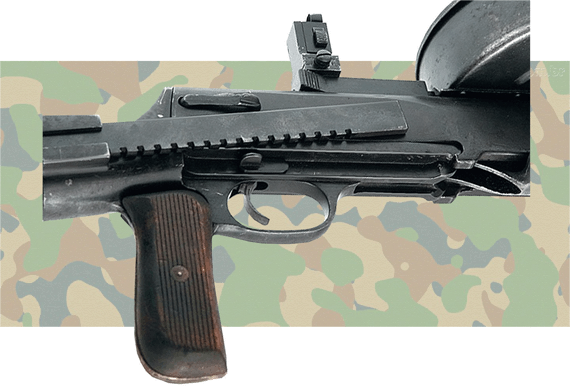

Танковый/ручной пулемет системы Дегтярева обр. 1929 г. (ДТ)

Развивавшееся в СССР с середины 1920-х гг. производство бронетанковой техники сдерживалось вследствие отсутствия мощных и достаточно компактных пулеметов, пригодных для установки в танках и бронемашинах. Попытки использовать для этого спаренные пулеметы системы Федорова и переделочные пулеметы Максима-Колесникова МТ на базе пулемета Максима способствовали лишь временному сглаживанию остроты проблемы пулеметного вооружения бронетехники, но не приводили к ее оптимальному решению. Мощность пулеметов Федорова, стрелявших 6,5 мм японскими патронами, была недостаточна. К тому же этот патрон не вписывался в унифицированную систему боеприпасов Красной армии. Пулемет МТ был ненадежен и слишком сложен. Поэтому не удивительно, что вскоре после принятия на вооружение сравнительно простого и надежного ручного пулемета системы Дегтярева ДП было принято решение о создании на его базе танкового пулемета. Эта работа была выполнена конструктором Г. С. Шпагиным под руководством В. А. Дегтярева. Опытный образец пулемета изготовили в 1928 г., а в следующем году пулемет был принят на вооружение под обозначением «7,62 мм танковый пулемет Дегтярева (ДТ)». Ему присвоили индекс ГАУ 56-П-322. Производство пулемета было развернуто на Ковровском союзном заводе № 2. В предвоенные годы и во время войны он устанавливался на всех советских танках и бронемашинах.

Пулемет ДТ в значительной степени унифицирован с пехотным ручным пулеметом ДП. Его механизмы автоматического перезаряжания также работают за счет использования энергии пороховых газов, отводимых из канала ствола. Ведущим звеном автоматики является затворная рама, соединяющая все части подвижной системы.

Запирание канала ствола производится посредством разведения утолщенной частью ударника двух боевых упоров, заходящих за боевые уступы ствольной коробки.

Как и у ДП, выстрел из пулемета ДТ производится с заднего шептала. Ударно-спусковой механизм позволяет вести стрельбу только очередями. Темп стрельбы составляет 600 выстр/мин, боевая скорострельность достигает 80 выстр/мин.

В отличие от прототипа, снабженного постоянным деревянным прикладом, ДТ имеет выдвижной металлический приклад, который в боевом положении выдвигался назад в зависимости от потребностей пулеметчика, а в походном положениии мог быть полностью сдвинут вперед. В целях обеспечения большей компактности оружия вместо стандартного громоздкого магазина с однорядным расположением патронов был использован дисковый магазин с расположением патронов в три ряда. Емкость этого магазина составляет 63 винтовочных патрона 7,62×54 мм R, в то время как магазин ДП вмещает только 47 таких патронов.

Пулеметы ДТ устанавливались в танках, как правило, с помощью разработанной Г. С. Шпагиным шаровой установки. Эта установка обеспечивала свободное и быстрое наведение пулемета на цель в горизонтальной и вертикальной плоскостях и надежную фиксацию его в любом положении.

Массивные детали шаровой установки в бою надежно защищали пулеметчика от пуль стрелкового оружия и осколков снарядов. Для того, чтобы стреляные гильзы не захламляли боевое отделение, пулемет снабжался специальным парусиновым гильзоулавливателем.

Создавая танковый пулемет, Г. С. Шпагин предусмотрел возможность использования его в качестве пехотного. Для этого пулемет снабжался съемными сошками.

Предусмотрительность эта оказалась полезной: пехотный и танковый пулеметы Дегтярева зачастую вели огонь в одной стрелковой цепи. В частности, накануне войны Директивой Генштаба от 16 мая 1941 г. вновь сформированные 50 танковых полков механизированых корпусов до укомплектования танками получили пушки и пулеметы ДТ и ДП в количестве 4000 единиц, чтобы они в случае необходимости могли бы воевать как пулеметно-артиллерийские части. В годы войны пулеметы ДТ были излюбленным оружием танкодесантных рот, а в 1942 г. их взяли в руки и рабочие Сталинградского тракторного (танкового) завода, отразившие первый удар германских войск на Сталинград.

Прицельные приспособления пулемета состояли из диоптрического прицела, регулируемого в горизонтальной и вертикальной плоскостях, и мушки, укрепленной в окне шаровой установки.

В зависимости от дальности стрельбы прицел мог быть установлен для стрельбы на 400, 600, 800 и 1000 м.

Пулемет ДТ производился Ковровским союзным заводом № 2 параллельно с пехотным ручным пулеметом ДП. При общей модернизации ДП, проведенной в 1944 г., соответствующие изменения были внесены и в конструкцию ДТ. При этом возвратно-боевую пружину перенесли из-под ствола в спусковую раму. Таким образом был исключен ее перегрев при длительной стрельбе и обусловленное этим ухудшение рабочих характеристик пружины.

Была усовершенствована также конструкция крепления направляющей трубки поршня. Это позволило производить частичную разборку пулемета без его демонтажа из шаровой установки.

Как и при производстве ДП, многие детали пулемета ДТ стали изготавливать высокопроизводительным методом штамповки.

14 октября 1944 г. модернизированный ДТ был принят на вооружение под обозначением ДТМ, индекс ГАУ 56-П-322 М.

Его производство осуществлялось на Ковровском союзном заводе № 2. В годы войны заводом было изготовлено 285 000 пулеметов ДТ и ДТМ.

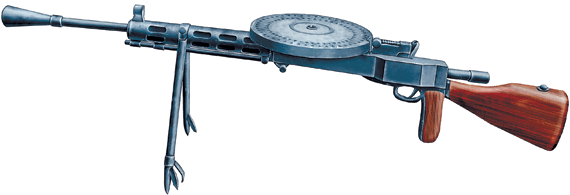

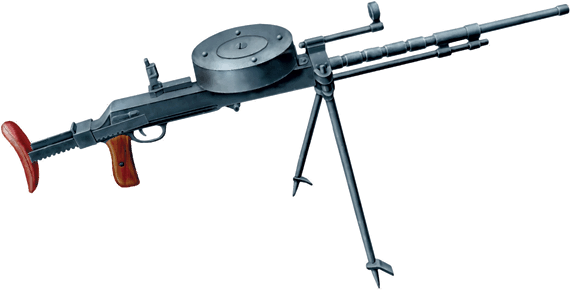

Модернизированный ручной пулемет системы Дегтярева обр. 1944 г. (ДПМ)

Принятый на вооружение Красной армии в 1927 г. ручной пулемет системы Дегтярева ДП по своим характеристикам не уступал лучшим образцам зарубежных ручных пулеметов 1920-х гг. В документах Артиллерийского комитета тех лет указывалось, что в настоящее время «нет возможности более удачно разрешить вопрос об образце ручного пулемета, чем система Дегтярева». Тем не менее В. А. Дегтярев продолжал работы по совершенствованию ДП и после принятия его на вооружение.

В предвоенные годы им были спроектированы и представлены на испытания усовершенствованные ручные пулеметы обр. 1931, 1934 и 1938 гг.

Ручной пулемет обр. 1931 г. отличался от базового образца отсутствием кожуха ствола, что способствовало снижению его массы. Газовая камора была перенесена ближе к ствольной коробке, а возвратно-боевая пружина установлена в задней части ствольной коробки, причем большая часть ее размещена в специальной трубе, расположенной над шейкой приклада и ввернутой в затыльник ствольной коробки.

Автоматический предохранитель заменен неавтоматическим, флажок которого был становлен на правой стороне ствольной коробки.

Ручной пулемет обр. 1934 г. представлял собой вариант пулемета образца 1931 г. с газовой каморой, размещенной непосредственно на дульном срезе ствола.

Более значительное изменение содержала конструкция пулемета обр. 1938 г.: вместо системы питания с дисковым магазином он имел систему питания с пачечным заряжанием: патроны закладывались россыпью в магазинную коробку, установленную на ствольной коробке, и прижимались сверху крышкой, снабженной мощной пружиной. В нижней части магазинной коробки имелось окно, через которое патроны подавались на линию заряжания специальным рычагом, смонтированным на левой стенке коробки.

Как и другие варианты модернизации ДП, вариант 1938 г. не заинтересовал командование Красной армии, однако после боев на Халхин-Голе внимание советских генералов привлек трофейный японский ручной пулемет обр. 11, имевший примерно аналогичную систему питания.

На левой стороне ствольной коробки этого пулемета размещен неотъемный магазин, представляющий собой вид воронки, в которую укладываются 30 патронов в обычных обоймах, используемых для заряжания винтовки. Движением подвижных частей пулемета во время стрельбы приводится в действие приемный механизм приемника, продвигающий патроны из нижней обоймы в окно ствольной коробки.

По израсходовании одной обоймы под действием крышки, на которую сверху давит мощная пружина, на место израсходованной подается следующая обойма, за ней третья и т. д. Пустая обойма проваливается в окно, имеющееся снизу приемника.

Преимущество такой системы питания в том, что стрелок освобождается от необходимости иметь большое число магазинов, представляющих собой значительный мертвый груз.

Благодаря отсутствию магазинов стрелок может почти вдвое увеличить запас носимых патронов. Отпадает также необходимость снаряжать магазины.

Руководителями Главного артиллерийского управления был поставлен вопрос о производстве копии пулемета обр. 11 в СССР, однако нарком вооружений Б. Л. Ванников на совещании по этому вопросу наглядно продемонстрировал его существенный недостаток. Он открыл крышку неотъемного магазина и, положив на ребро стенки магазина карандаш, отпустил крышку. Крышка с большой силой захлопнулась и разрубила карандаш.

– Так будет, – сказал Ванников, – с пальцем пулеметчика при неосторожности или если пулеметчик будет лежать неудобно при заряжании.

Разрубленный карандаш произвел большое впечатление на присутствующих, и вопрос о производстве японского пулемета в СССР был снят с повестки дня.

Что же касается модернизации пулемета ДП, то на ее проведение решились лишь в конце Второй мировой войны, когда был создан весьма значительный резерв таких пулеметов.

Основной целью модернизации было повышение живучести основных деталей пулемета. Опыт применения пулемета показал, что расположенная непосредственно под стволом возвратно-боевая пружина при длительной стрельбе нагревается от ствола, дает осадку и перестает работать в штатном режиме. Для устранения этого недостатка возвратно-боевую пружину перенесли в заднюю часть ствольной коробки, как это было сделано в модернизированном пулемете образца 1931 г. Также по примеру пулемета образца 1931 г. автоматический предохранитель был заменен неавтоматическим флажковым, благодаря чему устранили утомлявшую стрелка необходимость постоянно нажимать на клавишу предохранителя при длительной стрельбе. Для предотвращения случайных выстрелов также усовершенствовали ударно-спусковой механизм.

Надежность удержания оружия при стрельбе была повышена благодаря введению пистолетной рукоятки управления огнем и новых неотъемных сошек с поворотом вокруг продольной оси для облегчения выравнивания пулемета на огневой позиции.

В конце августа 1944 г. модернизированный пулемет был принят на вооружение Красной армии под обозначением «7,62 мм модернизированный ручной пулемет Дегтярева (ДПМ)». Ему присвоили индекс ГАУ 56-П-321 М.
