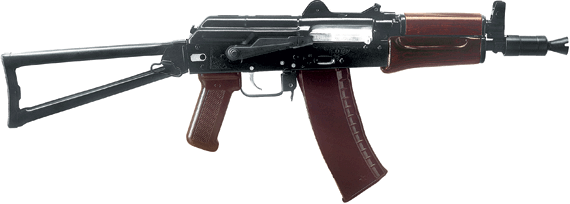

Автомат системы Калашникова АКС-74У

Принятый на вооружение Советской армии в 1949 г. автомат Калашникова АК выпускался в двух вариантах: собственно АК с деревянным прикладом (индекс 56-А-212) и АКС – со складывающимся металлическим прикладом (индекс 56-А-212 М). Аналогичные решения были реализованы и при принятии на вооружение автоматов АКМ и АК-74. Они выпускались в вариантах с постоянным прикладом (АКМ, индекс 6 П1, и АК-74, индекс 6 П20) и со складным металлическим прикладом (АКМС, индекс 6 П4, и АКС-74, индекс 6 П21).

Автоматы со складывающимся прикладом предназначались для замены пистолетов-пулеметов, снятых с вооружения Советской армии в конце 1940-х гг. Ими вооружали десантников, экипажи бронемашин, расчеты тяжелого пехотного оружия, а также военнослужащих, не принимающих непосредственного участия в боевых действиях. Впрочем, довольно скоро выяснилось, что даже со сложенным прикладом это оружие занимает слишком много места, а его масса чрезмерно велика.

Для удовлетворения потребности в более компактном автоматическом оружии в 1970-х гг. в СССР были проведены опытно-конструкторские работы по теме «Модерн». Хотя работы проводились в конкурсном порядке, участие в нем 5,45 мм укороченного автомата Калашникова, унифицированного по многим узлам и механизмам с АК-74, предопределило результаты конкурса – этот автомат в 1979 г. был принят на вооружение под обозначением АКС-74У (У – укороченный).

По многим узлам и механизмам АКС-74У унифицирован со стандартным армейским автоматом АК-74. В то же время для обеспечения наибольшей компактности оружия и уменьшения его массы конструкторами были проведены следующие работы:

• ствол оружия укорочен до 206,5 мм, в связи с чем смещена назад газовая камора и укорочен шток газового поршня;

• разработан специальный надульник, служащий расширенной каморой для надежного функционирования газоотводного механизма автоматики. Этот же надульник выполняет также функции пламегасителя;

• заново спроектирована крышка ствольной коробки, которая крепится к ствольной коробке шарнирно (в передней ее части);

• упрощены прицельные приспособления. Они включают мушку, расположенную на газоотводном блоке, и установленный на крышке ствольной коробки перекидной целик с установками на «500» и «П» (постоянный).

Стрельба из АКС-74У ведется теми же боеприпасами, которые используются к АК-74 М. подача патронов производится из пластмассовых 30-зарядных магазинов от АК-74 М. Ввозможно использование также 45-зарядных магазинов от ручного пулемета РПКС-74. К АКС-74У выпускались также укороченные 20-зарядные магазины, существенно повышающие удобство использования автомата в стесненных условиях.

Автомат имеет металлический приклад, который в походном положении откидывается в левую сторону и крепится к ствольной коробке.

При использовании новых вариантов 5,45 мм патронов (7 Н16, 7 Н22 и 7 Н24) АКС-74У может рассматриваться как вполне приемлемое армейское оружие.

Для вооружения спецподразделений армии и милиции были разработаны и выпускались следующие модификации:

• АКС-74УБ. Автомат обеспечивает ведение бесшумной беспламенной стрельбы в условиях скрытого нападения. Конструктивно АКС-74УБ представляет собой АКС-74У, на ствол которого вместо компенсатора-пламегасителя установлен прибор бесшумной стрельбы ПБС-1. Этот прибор выполнен в виде цилиндра, разделенного шайбами на несколько отсеков. По центру шайб имеются отверстия для прохода пули. Пороховые газы теряют в отсеках скорость и энергию после вылета пули и медленно истекают из отверстия в передней части глушителя. Стрельба ведется специальными патронами с утяжеленной пулей и уменьшенным пороховым зарядом.

• АКС-74УН. На левой стороне ствольной коробки автомата имеется присоединительная планка, на которой может быть закреплен прицел ночного видения. Ижевский механический завод выпустил партию таких автоматов с прицелом НСПУ. Возможна установка прицелов НСПУМ и КАНАДИТ-О. Известна также модификация автомата, у которой цевье, ствольная накладка и рукоятка управления огнем изготовлены из стеклонаполненного полиамида. Масса этого автомата без патронов составила 2,68 кг.

• АКС-74У использовался в качестве базы для создания некоторых образцов замаскированного оружия, используемого спецслужбами. Такой автомат может быть закреплен в специальном дипломате, ручка которого фиксируется на самом оружии.

При нажатии на специальную кнопку дипломат автоматически раскрывается и падает, а в руках остается автомат, готовый к открытию огня. Такая маскировка обеспечивает внезапность применения оружия и может быть использована как телохранителями, так и бойцами спецназа для проведения специальных операций.

Следует отметить, что использование АКС-74У в качестве штатного оружия милиции в ближайшие годы должно быть прекращено, так как при проведении милицейских спецопераций в городской среде высокоскоростные малокалиберные пули склонны к многочисленным непредсказуемым рикошетам и представляют опасность скорее не для преступника (тем более что останавливающее действие этих пуль невелико), а для случайных прохожих.

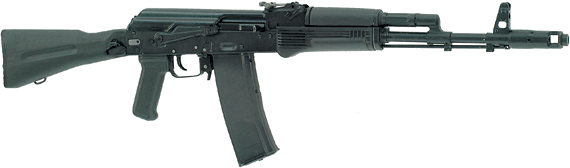

Автомат системы Калашникова АК-101

Создание модернизированного автомата Калашникова АК-74 М совпало по времени с распадом СССР. Вооруженные силы Российской Федерации подверглись радикальному сокращению, вследствие чего потребность в новом оружии резко сократилась. При этом оборонные предприятия были вынуждены бороться за выживание и изыскивать внешние рынки для сбыта своей продукции. В частности, специалисты Ижевского машиностроительного завода провели тщательный анализ экспортных возможностей своего предприятия и объемов потребления автоматического стрелкового оружия на международном рынке оружия. На основе этого анализа и достаточно обширных опытно-конструкторских работ на свет появилось первое отечественное семейство ко ммерческого оружия – автомат Калашникова «сотой серии».

За базу при разработке автоматов «сотой серии» был принят АК-74 М. При создании этого оружия были использованы новые технологии и конструктивные решения. Особенностью всех автоматов этой серии является то, что приклад, цевье, ствольная накладка и рукоятка управления стрельбой у них изготовлены из стеклонаполненного полиамида черного цвета, а поверхности металлических деталей для защиты от коррозии подвергнуты воронению. Это послужило поводом для появления неофициального названия «черная серия» или «черный Калашников».

Первым представителем «сотой серии» стал автомат АК-101. Он предназначен для экспорта в страны третьего мира, где наиболее распространен малоимпульсный патрон 5,56×45 мм NATO. Первый вариант этого патрона был разработан в США на базе охотничьего патрона.222 Remington (5,56×42 мм) и 27 сентября 1963 г. принят на вооружение армии США под обозначением 5,56 мм Ball M193–5,56 мм – патрон с обычной пулей М193. В середине 1970-х гг. бельгийской фирмой Fabrique Nationale был разработан новый вариант этого патрона с более тяжелой пулей под обозначением SS109. После проведения в 1977–1979 гг. сравнительных испытаний образцов оружия и боеприпасов калибра 5,56 мм в НАТО было принято решение, что стандартным патроном блока станет бельгийский патрон 5,56×45 мм SS109. В США этот патрон получил обозначение 5,56 мм Ball M855.

Пуля SS109 массой 4,2 г имеет латунную оболочку, в передней ее части находится стальной сердечник, а в задней – свинец. Кроме патронов с обычной пулей, выпускаются патроны с бронебойной и трассирующей пулями, а также холостые, тренировочные и метательные патроны.

Питание патронами производится из специально разработанного коробчатого магазина емкостью 30 патронов.

Кроме магазина, к АК-101 под патрон 5,56×45 мм NATO разработаны также ствол с патронником. По остальным деталям и узлам АК-101 унифицирован с АК-74 М.

Сохранен также принцип работы механизмов автоматического перезаряжания – отвод пороховых газов из канала ствола. Запирание канала ствола производится поворотным затвором на два боевых упора.

Длина ствола составляет 415 мм. На его дульной части закреплены основание мушки и дульный тормоз, обеспечивающий высокую кучность автоматической стрельбы за счет уменьшения увода автомата от точки прицеливания.

В основном варианте АК-101 имеет курковый ударно-спусковой механизм, позволяющий вести стрельбу одиночными выстрелами и очередями. Автомат может быть выполнен и в варианте АК-101–2 с ударно-спусковым механизмом, рассчитанным на ведение автоматической стрельбы, стрельбы с отсечкой очереди по три выстрела и одиночной стрельбы.

Возможна также поставка автомата в варианте АК-101–1, из которого стрельба ведется только одиночными выстрелами. Темп стрельбы составляет 600 выстр/мин. Боевая скорострельность при стрельбе короткими очередями достигает 100 выстр/мин, при стрельбе одиночными выстрелами – 40 выстр/мин.

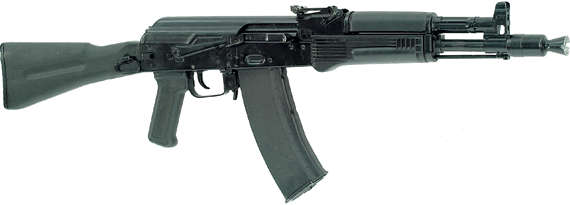

Автомат системы Калашникова АК-102

В течение длительного времени на вооружении некоторых подразделений Российской армии и правоохранительных органов состоит малогабаритный автомат системы Калашникова АКС-74У, созданный на базе полноразмерного автомата АК-74. Дальнейшим развитием концепции малогабаритных автоматов стали разработанные конструкторами Ижевского машиностроительного завода в рамках 100-й серии автоматы АК-102, АК-104 и АК-105. Они созданы с использованием основных технических решений, реализованных в модернизированном автомате АК-74 М, и представляют собой весьма эффективное оружие личного состава армейских подразделений и сил охраны правопорядка.

Как и при разработке АКС-74У, конструкторы добились уменьшения размеров АК-102 за счет сокращения длины ствола базового автомата АК-74 М. однако в целях обеспечения максимальной унификации АК-102 с базовым образцом ствол укорочен в значительно меньшей степени, чем у АКС-74У. Это позволило сохранить газовую камору на том же месте относительно казенного среза ствола, что и в АК-74 М, и заимствовать без каких-либо изменений механизмы автоматического перезаряжания автомата АК-74 М.

При этом более длинный, чем у АКС-74У, ствол АК-102 обеспечил некоторое улучшение баллистических свойств оружия.

Как и базовый автомат, АК-102 имеет систему автоматики с газовым двигателем. Ударно-спусковой механизм основного варианта АК-102 позволяет вести стрельбу одиночными выстрелами и очередями.

В варианте АК-102–1 применен упрощенный ударно-спусковой механизм без замедлителя и автоспуска с осью. Он допускает ведение стрельбы только одиночными выстрелами.

Возможна поставка также варианта АК-102–2 с ударно-спусковым механизмом с отсечкой очереди по три выстрела.

Из конструкции АК-102 полностью исключены деревянные детали.

Приклад, цевье, ствольная накладка и рукоятка управления стрельбой изготавливаются из ударопрочного стеклонаполненного полиамида черного цвета. В походном положении приклад складывается вперед-влево и фиксируется вдоль ствольной коробки.

АК-102 предназначен для поставки на экспорт, поэтому в качестве боеприпаса к нему принят весьма распространенный во всем мире патрон 5,56×45 мм NATO. Питание патронами производится из 30-зарядных отъемных коробчатых магазинов.

Имеются посадочные места для установки 40 мм подствольного гранатомета или штык-ножа.

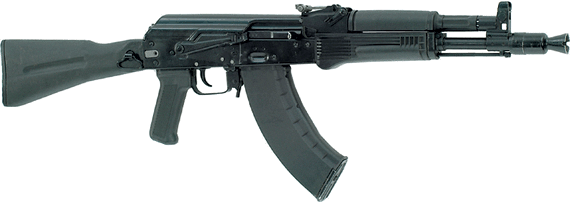

Автомат системы Калашникова АК-103

В настоящее время в некоторых странах мира все еще производятся патроны 7,62×39 мм обр. 1943 г. Многие страны имеют весьма значительные складские запасы таких патронов. Эти боеприпасы предназначены в основном для стрельбы из советских автоматов АК и АКМ, су ммарный «тираж» которых оценивается в 80–100 млн единиц. Большая часть этого оружия физически устарела и нуждается в замене. Ижевский машиностроительный завод предложил достойную альтернативу изношенным АК и АКМ – разработанный в рамках 100-й серии 7,62 мм автомат АК-103. Причем привлекательность этого предложения существенно повышена благодаря созданию новых вариантов патрона 7,62×39 мм, обладающих повышенной боевой эффективностью. Например, начиная с 1989 г. для усиления пробивного действия пуль начали применять термоупрочненный сердечник высокой твердости. Его изготавливают из высокоуглеродистой рессорно-пружинной стали марок 65 Г, 70, 75 с последующей термической обработкой. Пуля с таким сердечником обеспечивает пробитие стальной каски на дальности 1000 м, противоосколочного бронежилета на дальности 700 м и противопульного жилета, защищающего от автоматных пуль с термоупрочненным сердечником, на дальности 100 м.

Боевые качества АК-103 были по достоинству оценены президентом Венесуэлы Уго Чавесом, в свое время проходившим службу в воздушно-десантных войсках этой страны. Чавес заказал 100 000 таких автоматов и подписал контракт на строительство в Венесуэле завода по лицензионному производству АК-103, а также завода по выпуску боеприпасов к нему.

Как и другие автоматы 100-й серии, АК-103 снабжен механизмами автоматического перезаряжания, действующими за счет использования энергии пороховых газов, отводимых из канала ствола. Запирание канала ствола производится поворотным затвором на два боевых упора.

В основном варианте АК-103 имеет ударно-спусковой механизм, допускающий ведение стрельбы одиночными выстрелами и очередями. В варианте АК-103–1 автомат снабжен упрощенным ударно-спусковым механизмом, рассчитанным на ведение стрельбы только одиночными выстрелами. В этом варианте АК-103 можно классифицировать как «штурмовой карабин». Не исключено использование его и в качестве охотничьего оружия.

По отдельному заказу автомат может поставляться в варианте АК-103–2 с ударно-спусковым механизмом с отсечкой очереди по три выстрела. Причем механизм отсечки очереди выполнен с обеспечением максимальной унификации деталей ударно-спускового механизма.

Известен также обновленный вариант АК-103–3 с рукояткой управления стрельбой эргономичной формы, планками Picatinny на ствольной коробке и в нижней части цевья.

Начальная скорость пули составляет 715 м/с. Темп стрельбы достигает 600 выстр/мин. Боевая скорострельность при одиночной стрельбе – 40 выстр/мин., при стрельбе короткими очередями – 100 выстр/мин.

Длина ствола автомата составляет 415 мм. В его канале сделаны четыре правосторонних нареза. На дульной части ствола закреплены основание мушки и высокоэффективный дульный тормоз, обеспечивающий высокую кучность автоматической стрельбы за счет уменьшения увода автомата от точки прицеливания и снижения отдачи при выстреле.

Многие детали автомата, включая основания мушки и прицела, переднее и заднее кольца, ствольной накладки, газовую камору, нижнюю антабку, защелку фиксатора и другие, изготовлены методом точного литья. Высокая коррозийная стойкость металлических деталей обеспечивается благодаря применению специальных защитных покрытий.

Складывающийся приклад, цевье, ствольная накладка и рукоятка управления огнем выполнены из ударопрочного стеклонаполненного полиамида черного цвета.

Питание патронами производится из коробчатых магазинов емкостью 30 патронов.

Возможно использование штатных магазинов от автоматов АК и АКМ.

На АК-103 предусмотрены посадочные места для присоединения 40 мм подствольного гранатомета или штык-ножа.

Открытые механические прицельные приспособления включают мушку и прицел, рассчитанный на дальность 1000 м.

На левой стороне ствольной коробки закреплена планка для установки оптических и ночных прицелов.

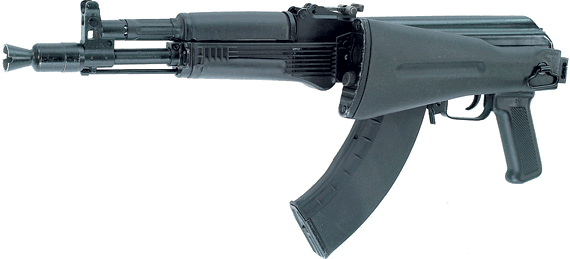

Автомат системы Калашникова АК-104

Автомат АК-104 является индивидуальным оружием и предназначен для поражения живой силы противника. Он разработан на базе модернизированного автомата АК-74 М и входит в так называемую 100-ю серию, активно продвигаемую Ижевским машиностроительным заводом на мировые рынки оружия. Как и автомат АК-102, также относящийся к 100-й серии, АК-104 выполнен малогабаритным, его ствол укорочен на 101 мм по сравнению с базовой моделью АК-74 М. Такая «промежуточная» (между «полноразмерным» АК-74 М и малогабаритным АКС-74У) длина ствола позволила уменьшить габариты оружия, оставив газовую камору на том же месте относительно казенного среза ствола, что и в АК-74 М без переноса ее назад (как в АКС-74У). Это позволило существенно повысить степень унификации АК-104 с базовой моделью, что положительно сказалось на себестоимости производства АК-104. Следует также отметить, что в отличие от АКС-74У у автомата АК-104 есть посадочные места для присоединения 40 мм подствольного гранатомета или штык-ножа, что значительно расширяет его функциональные возможности.

Автомат снабжен механизмами газоотводной автоматики. В основном варианте АК-104 его ударно-спусковой механизм позволяет вести стрельбу одиночными выстрелами и очередями. В варианте АК-104–1 упрощенный ударно-спусковой механизм обеспечивает стрельбу только одиночными выстрелами, а ударно-спусковой механизм варианта АК-104–2 делает возможным и три режима стрельбы: одиночными выстрелами, непрерывным огнем и очередями с отсечкой по три выстрела.

Темп стрельбы составляет 600 выстр/мин. Боевая скорострельность при стрельбе одиночными выстрелами равняется 40 выстр/мин, при стрельбе очередями она достигает 100 выстр/мин.

К АК-104 принят весьма распространенный во всем мире тип боеприпаса – советский патрон 7,62×39 мм обр. 1943 г.

Этот патрон все еще производится в некоторых странах и в достаточных объемах поставляется на мировые рынки оружия, что, в свою очередь, улучшает экспортные возможности АК-104.

Питание патронами производится из коробчатых магазинов емкостью 30 патронов. Возможно использование магазинов от АК и АКМ, а также от ручного пулемета РПК.

Как и другие автоматы 100-й серии, АК-104 производится с применением новейших технологий и современных материалов. Приклад, цевье, ствольная накладка и рукоятка управления стрельбой выполнены из ударопрочного стеклонаполненного полиамида черного цвета. Из пластмассы изготавливаются и магазины.

Компактность автомата в походном положении обеспечивается благодаря возможности складывания приклада вперед-влево и фиксации его вдоль ствольной коробки.

Автомат снабжен открытыми механическими прицельными приспособлениями, включающими мушку на высоком основании и прицел, рассчитанный на стрельбу на дальность до 500 м.

На левой стороне ствольной коробки всех автоматов этой модели закреплена планка для установки оптических и ночных прицелов отечественного производства. Прицелы зарубежного производства устанавливаются с помощью переходной планки «ласточкин хвост» – Picatinny, входящей в комплект поставки автомата. В состав последнего входят также масленка, ремень для ношения автомата и принадлежность.

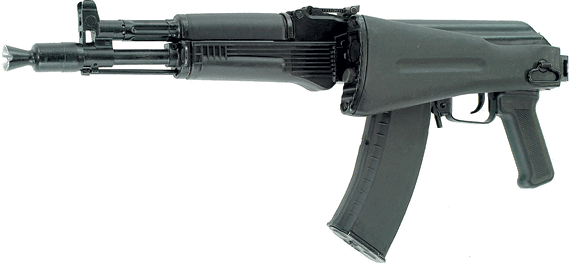

Автомат системы Калашникова АК-105

Для поставок на экспорт, а также для замены укороченных автоматов АКС-74У в подразделениях Российской армии и внутренних войск МВД Российской Федерации Ижевским машиностроительным заводом разработан и выпускается 5,45 мм малогабаритный автомат АК-105. Он является индивидуальным оружием и предназначен для поражения живой силы противника.

Как и другие малогабаритные автоматы 100-й серии, АК-105 спроектирован на базе модернизированного АК-74 М, причем длина его ствола по сравнению с базовой моделью уменьшена на 101 мм и составляет 314 мм. В канале ствола сделаны четыре правосторонних нареза. В казенной части ствола канал гладкий, сделан в форме гильзы, он выполняет функцию патронника. На дульной части ствола установлено основание мушки и нарезана резьба для крепления пламегасителя. На АК-105 устанавливается такой же пламегаситель, что и на других автоматах 100-й серии. Он уменьшает величину звука и пламени при выстреле.

Автомат снабжен механизмами автоматического перезаряжания, действующими за счет использования энергии пороховых газов, отводимых из канала ствола. Запирание канала ствола производится поворотным затвором на два боевых выступа.

Ударно-спусковой механизм куркового типа в основном варианте АК-105 рассчитан на ведение стрельбы одиночными выстрелами и очередями. Вариант АК-105–1 имеет упрощенный ударно-спусковой механизм для стрельбы только одиночными выстрелами. Из автомата варианта АК-105–2 стрельба ведется одиночными выстрелами, непрерывным огнем и очередями с отсечкой по три выстрела.

Примечательно, что целесообразность введения столь популярной в армиях стран НАТО отсечки очереди в автомате АК-105 и других автоматах 100-й серии ставится под сомнение специалистами Главного ракетно-артиллерийского управления, из-за того что она необходима только в образцах автоматического оружия с высоким темпом стрельбы (1500–1800 выстр/мин). Для автоматов Калашникова, чей темп стрельбы не превышает 600–700 выстр/мин, отсечка не дает увеличения эффективности стрельбы, но в то же время усложняет конструкцию оружия.

Впрочем, есть и другое мнение: наличие отсечки повышает экспортный потенциал автоматов 100-й серии.

Темп стрельбы АК-105 составляет 600 выстр/мин.

Боевая скорострельность при одиночной стрельбе равняется 40 выстр./мин, при стрельбе короткими очередями – 100 выстр/мин.

В качестве боеприпаса к АК-105 принят штатный патрон Российской армии 5,45×39 мм. Питание патронами производится из коробчатых магазинов емкостью 30 патронов.

При стрельбе из АК-105 пуля калибром 5,45 мм имеет начальную скорость 840 м/с по сравнению с 735 м/с у такой же пули укороченного автомата АКС-74У.

К преимуществам АК-105 по сравнению с АКС-74У относятся также возможность присоединения 40 мм подствольного гранатомета или штык-ножа, наличие штатной планки для установки оптических и ночных прицелов, а также то, что складной приклад выполнен сплошным из ударопрочной пластмассы (это исключает неудобства при использовании автомата в условиях экстремально высоких и низких температур).

Кроме приклада, из пластмассы сделаны цевье, ствольная накладка и рукоятка управления огнем.

АК-105 снабжен такими же открытыми механическими прицельными приспособлениями, как и другие малогабаритные автоматы 100-й серии. Они состоят из мушки на высоком основании и прицела. Прицельная планка прицела имеет шкалу с делениями от 1 до 5, означающими дальность стрельбы в сотнях метров. На планке нанесена также буква «П» – постоянная установка прицела, примерно соответствующая дальности прямого выстрела (400 м).

С помощью присоединительной планки, закрепленной на левой стороне ствольной коробки, на автомате можно устанавливать оптические и ночные прицелы.
