Снайперская винтовка СВД

В течение первого десятилетия после окончания Второй мировой войны Советская армия была перевооружена на новые образцы стрелкового оружия. В войска поступали исключительно надежные автоматы АК, самозарядные карабины СКС, новые ручные и станковые пулеметы. На этом фоне анахронизмом выглядела магазинная снайперская винтовка на базе драгунской винтовки системы Мосина обр. 1891/1930 гг. Она не удовлетворяла требования военных прежде всего по скорострельности и точности стрельбы. Устранить эти недостатки винтовки системы Мосина путем модернизации не представлялось возможным, поэтому в 1958 г. Главное артиллерийское управление объявило конкурс на создание новой самозарядной снайперской винтовки. Эта винтовка должна была обеспечивать ведение точной стрельбы в высоком темпе, обладать небольшой массой, быть компактной и надежно функционировать в любых климатических условиях.

Свое оружие на конкурс представили Е. Ф. Драгунов, А. С. Константинов и С. Г. Симонов. Из-за низкой эксплуатационной надежности винтовка Симонова была снята с конкурсных испытаний, а винтовки Драгунова и Константинова показали результаты, в основном отвечающие условиям конкурса.

Винтовка Константинова обладала лучшей кучностью стрельбы, но не обеспечивала возможность ведения стрельбы одновременно с использованием оптического и механического прицелов, а ее возвратная пружина была расположена в прикладе, что исключало возможность создания ее варианта со складным прикладом. Этих недостатков была лишена винтовка Драгунова. Именно ее в 1963 г. приняли на вооружение Советской армии под обозначением «7,62 мм снайперская винтовка Драгунова (СВД)». Ей присвоен индекс ГРАУ 6 В1.

СВД спроектирована по классической компоновочной схеме и снабжена надежными механизмами автоматического перезаряжания, действующими на принципе отвода пороховых газов из канала ствола с коротким ходом поршня. Запирание канала ствола производится продольно-скользящим поворотным затвором посредством захода трех его боевых выступов за опорные уступы ствольной коробки.

Ударно-спусковой механизм куркового типа допускает ведение стрельбы только одиночными выстрелами. Боевая скорострельность составляет 30 выстр/мин.

Весьма прочная ствольная коробка винтовки СВД изготавливается методом горячей ковки с последующей механической обработкой. Длина ствола составляет 620 мм. Для его изготовления используются современные технологии. В частности, внутреннюю поверхность канала ствола получают методом редуцирования, после чего канал ствола подвергается электрополировке. Следующая технологическая операция – электроэрозионная обработка, выполняющаяся в рабочей жидкости на основе керосина. Внутрь канала ствола вводится инструмент с точной копией нарезки. На инструмент подается электрический ток, в результате чего поверхность канала ствола приобретает нужную геометрию. Завершающими операциями являются обработка наружной поверхности ствола, термообработка и нанесение твердого хромового покрытия на поверхности канала ствола и патронника.

На дульной части ствола закреплен щелевой пламегаситель, снижающий ослепляющее воздействие дульного пламени на стрелка.

Ложе винтовки изготавливается из клееной фанеры. Приклад имеет оригинальную рамочную конструкцию, причем окно в прикладе образует спереди пистолетную рукоятку, обеспечивающую надежное удержание оружия при стрельбе, а верхний гребень приклада снабжен «щекой», повышающей удобство прицеливания.

Практически одновременно с проведением конкурса на самозарядную снайперскую винтовку в СССР велись работы по созданию специального снайперского винтовочного патрона. Такой патрон был создан и принят на вооружение в 1967 г.: 7,62×54 мм R (индекс 7 Н1). В последнее время к СВД был принят также патрон с повышенной пробивной способностью 7 Н14. Пуля этого патрона имеет заостренный сердечник из инструментальной стали У-12, закаленный на высокую твердость, и, по сути, является бронебойной пулей.

Возможно также ведение стрельбы штатными винтовочными патронами 7,62×54 мм R.

Питание патронами производится из отъемного магазина емкостью 10 патронов. Примечательно, что конструкция магазина предложена Е. Ф. Драгунову А. С. Константиновым, тем самым, чья винтовка проходила конкурсные испытания параллельно с СВД. После израсходования последнего патрона из магазина подаватель магазина поднимает вверх останов затвора, который блокирует затворную раму в крайнем заднем положении. Таким образом, стрелок информируется о необходимости снова зарядить винтовку.

Защита от случайных выстрелов обеспечивается неавтоматическим флажковым предохранителем. При включении он запирает шептало спуска и одновременно ограничивает ход затворной рамы назад, предотвращая случайное отпирание затвора.

Открытые механические прицельные приспособления СВД включают секторный прицел с делениями до 1200 м и регулируемую мушку на высоком основании.

Основной прицел винтовки – оптический 4-кратный прицел ПСО-1 (индекс 1 П43), установленный на кронштейне, закрепленном на левой стороне ствольной коробки. Сетка этого прицела имеет градуировку для стрельбы на 1300 м.

Со снайперским патроном 7 Н1 для серий по 5 выстрелов на дистанции 300 м кучность составляет 1,24 угловой минуты (по современным стандартам НАТО она не должна превышать значение в 1 угловую минуту).

Снайперская винтовка СВД-С

Принятая на вооружение в 1963 г. снайперская винтовка СВД поступала на вооружение мотострелковых подразделений мотострелковых и танковых дивизий, в воздушно-десантные войска, по численности превышавшие аналогичные войска всех остальных стран мира, вместе взятых, а также во множество подразделений, частей и соединений специального назначения Советской армии, КГБ и МВД СССР. Командование воздушно-десантных войск и армейского спецназа неоднократно выражало пожелание сделать СВД более компактной в походном положении с тем, чтобы ее можно было десантировать парашютным способом вместе со снайпером (из-за большой длины штатные СВД сбрасывались с парашютом в контейнерах, а снайперы десантировались без оружия и после приземления были вынуждены тратить время на поиск контейнеров с оружием).

Кроме большой длины, к недостаткам СВД военные относили также демаскирующий эффект выстрела и сильную отдачу, оставляющую синяки на плече стрелка.

Для устранения этих недостатков Главным ракетно-артиллерийским управлением Советской армии были инициированы опытно-конструкторские работы по модернизации СВД.

Конструкторами Ижевского машиностроительного завода были спроектированы два варианта СВД со складывающимся прикладом. Один из них, со стволом длиной 620 мм, предназначался для сухопутных войск. Он получил обозначение СВДС-А (А – «армейский»). Другой вариант предназначался для воздушно-десантных войск, он был снабжен укороченным до 590 мм стволом. Его обозначение – СВДС-Д (Д – «десантный»).

По результатам полигонных и войсковых испытаний в 1995 г. было принято решение принять на вооружение только десантный вариант под обозначением «7,62 мм снайперская винтовка Драгунова, складная (СВД-С)». Ей присвоили индекс ГРАУ 6 В3.

Как и базовая модель, модернизированная винтовка СВД-С является самозарядным оружием. Ее механизмы автоматики работают за счет использования энергии пороховых газов, отводимых при выстреле из канала ствола. В отличие от СВД газовый регулятор отсутствует.

Затвор снабжен тремя си мметрично расположенными боевыми выступами, что делает запирание надежным и однообразным.

Ударно-спусковой механизм допускает ведение стрельбы только одиночными выстрелами.

Механизмы автоматики действуют следующим образом.

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод.

Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

Для повышения удобства транспортировки длина ствола СВД-С уменьшена до 565 мм (по сравнению с 620 мм у СВД). При этом толщина стенок ствола увеличена, что повысило его прочность и способствовало повышению стабильности боя винтовки. В канале ствола выполнены 4 правосторонних нареза. На его дульной части закреплен пламегаситель, длина которого уменьшена по сравнению с пламегасителем СВД. Гарантированная живучесть ствола составляет 10 000 выстрелов.

Чтобы сделать винтовку более компактной в походном положении и обеспечить возможность ее десантирования парашютным способом вместе со снайпером, приклад может быть повернут вперед-вправо и зафиксирован вдоль ствольной коробки. При этом длина оружия уменьшается с 1135 до 875 мм.

Приклад выполнен из стальных труб с затыльником и подушкой под щеку, изготовленными из пластмассы.

Подушка под щеку установлена на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в двух положениях: верхнем – при стрельбе с использованием оптического прицела и нижнем – при стрельбе с использованием механического прицела.

Для размещения узлов крепления приклада и пистолетной рукоятки ствольная коробка СВДС по сравнению с винтовкой СВД в задней части видоизменена.

Стрельба из СВД-С может вестись штатными винтовочными патронами 7,62×54 мм R с обыкновенной, трассирующей или бронебойно-зажигательной пулей. Наилучшие результаты стрельбы достигаются при использовании снайперских патронов 7 Н1 и 7 Н14.

Питание патронами производится из отъемных коробчатых магазинов емкостью 10 патронов.

Следует отметить, что за прошедшие годы неоднократно предпринимались попытки разработать к винтовке Драгунова магазин большей вместимости. В частности, при освоении производства пластмассового магазина к АКМ был создан также пластмассовый магазин к СВД емкостью 18 патронов, а несколько позже появился и 20-зарядный пластмассовый магазин.

Оба варианта магазина не выдержали испытания на безотказность функционирования и не были запущены в производство, хотя потребность в магазинах большей, чем 10 патронов, емкости достаточно велика.

Винтовка снабжена неавтоматическим предохранителем, флажок которого находится на правой стороне ствольной коробки. Верхнее положение флажка – «предохранитель», нижнее – «огонь».

Открытые механические прицельные приспособления включают регулируемую мушку на высоком основании и прицел с градуировкой до 1200 м. Основным является оптический прицел ПСО-1 и его модификации. Прицельная дальность с этим прицелом составляет 1300 м.

На СВД-С устанавливаются также различные ночные прицелы.

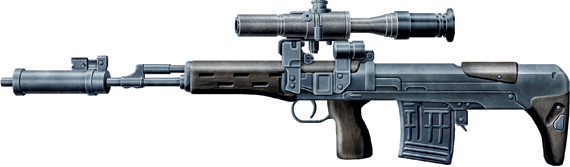

Снайперская винтовка СВУ

Опыт использования штатной снайперской винтовки СВД в войсках показал, что из-за большой длины винтовки перемещение снайперов на поле боя затруднено. Проблемы возникают и при транспортировке этого оружия в боевых машинах пехоты и бронетранспортерах, а также при парашютном десантировании войск (чтобы избежать травмирования снайпера, винтовку сбрасывали в отдельном контейнере). По этой причине Главное ракетно-артиллерийское управление в 1977 г. инициировало проведение опытно-конструкторских работ по модернизации СВД. При этом предусматривалось, прежде всего, уменьшение длины винтовки в походном положении.

Конструкторы Ижевского машиностроительного завода справились с этой задачей, снабдив винтовку складывающимся прикладом. Это позволило сократить длину СВД в походном положении, но в боевом положении длина винтовки осталась без изменений со всеми вытекающими из этого неудобствами.

Чтобы обеспечить компактность СВД как в походном, так и в боевом положении, тульский конструктор Л. В. Бондарев предложил переделать ее по схеме «буллпап». Это предложение было реализовано в 1979 г., когда были изготовлены опытные образцы новой снайперской винтовки, получившей обозначение СВУ (снайперская винтовка укороченная). Винтовка успешно прошла войсковые испытания в частях воздушно-десантных войск, но руководство Главного ракетно-артиллерийского управления морально не было готово принять на вооружение снайперскую винтовку, спроектированную по диковинной тогда схеме «буллпап».

Серийное производство СВУ было развернуто лишь в 1991 г. по настоянию командования спецподразделения «Вымпел». При этом винтовки переделывались из поставлявшихся с армейских складов СВД.

В 1995 г. по результатам боевого использования СВУ в Чечне был разработан вариант СВУ-АС (снайперская винтовка укороченная, автоматическая, с сошками).

Ударно-спусковой механизм этой винтовки допускает ведение автоматического огня с темпом 650 выстр/мин.

В настоящее время винтовка СВУ-АС находится в мелкосерийном производстве и поставляется спецподразделениям МВД и ФСБ РФ. Было изготовлено несколько тысяч винтовок этого образца. Они используются в качестве снайперского оружия штурмовых групп спецназа.

В соответствии с выбранной компоновочной схемой ударно-спусковой механизм и приемная горловина магазина расположены позади пистолетной рукоятки управления огнем. Это позволило уменьшить общую длину оружия при сохранении достаточно длинного ствола. СВУ-АС имеет укороченный на 100 мм ствол, при этом общая длина ее составляет 900 мм по сравнению с 1225 мм у СВД.

Как и СВД, СВУ-АС имеет механизмы автоматики, работающие за счет использования энергии пороховых газов, отводимых при выстреле из канала ствола.

В целом автоматика, система запирания, конструкция затворной рамы, затвора, сборка деталей ударно-спускового механизма, ствольной коробки не претерпели изменений по сравнению с СВД. Режим непрерывной стрельбы реализован за счет увеличения длины хода спуска. При этом курок при взведении не разобщает шептало со спусковой тягой, и следующий выстрел производится автоспуском после прихода затвора в переднее положение и запирания канала ствола. В конструкцию СВУ-АС включен специальный переводчик, расположенный в пределах спусковой скобы и ограничивающий движение спускового крючка. Это позволило ввести второй режим огня без заметных изменений ударно-спускового механизма.

Ствол винтовки изготавливается с использованием высокоточного оборудования. В его канале выполняются 4 правосторонних нареза с шагом 320 мм. На стволе крепится дульное устройство, выполняющее одновременно функции дульного тормоза, поглощающего до 40 % энергии отдачи, компенсатора-грузика, уменьшающего колебания ствола и смещающего вперед центр тяжести оружия, пламегасителя. Кроме того, за счет расширения и охлаждения газов внутри камер устройство также снижает уровень звука выстрела до 150 дб.

Изготовленная из ударопрочной пластмассы пистолетная рукоятка управления огнем удобной эргономической формы расположена вблизи центра тяжести оружия. Несколько увеличенная спусковая скоба позволяет вести огонь в перчатках. На крышке ствольной коробки укреплена нерегулируемая «щека», дающая опору голове стрелка при прицеливании. Пластиковые накладки цевья и их крепление взяты от СВД, но в левой накладке сделан вырез в связи со смещением вперед крепления прицела.

Приклад, чьи функции выполняет тыльная часть ствольной коробки, снабжен подпружиненным затыльником. Цевье, приклад и выступ под щеку изготовлены из полиамида. Изменился и центр тяжести винтовки – теперь он находится над рукояткой управления огнем, что значительно улучшило баланс винтовки и облегчило удержание ее при стрельбе.

При стрельбе используются сошки. Для их установки применяется особая горизонтальная штанга, жестко укрепленная впереди ствольной коробки. Шарнирное крепление сошек и угол разведения допускают поворот их относительно оружия. Сошки могут поворачиваться вокруг своей оси на 90° вправо или влево. Сами сошки – телескопические, с четырьмя фиксированными установками по высоте (максимальная высота 320 мм).

В качестве боеприпаса к винтовке принят снайперский патрон 7,62×54 мм R (индекс ГРАУ 7 Н1). Возможно применение и штатных винтовочных 7,62 мм патронов.

Питание патронами производится из 10-зарядного штатного магазина СВД или из вновь разработанного 20-зарядного магазина. Имеются сведения о разработке к СВУ-АС также магазинов емкостью 30 патронов.

Точная стрельба ведется с использованием оптического прицела ПСО-1 (1 П4З). Возможна установка ночных прицелов типа НСПУ и лазерного целеуказателя. Секторный открытый прицел СВД заменен диоптрическим, выполненным по типу охотничьего оружия: регулируемый диоптр и мушка с ограждением смонтированы на откидных стойках. Барабанчик диоптрического прицела, как и планка прицела СВД, имеет установки до 1300 м – больше, чем может дать такое оружие. Реальная прицельная дальность стрельбы по живой силе не превышает 800 м. Стрельба с диоптрическим прицелом возможна как при снятом, так и при установленном оптическом прицеле.

Возвышение диоптрического прицела над прикладом не вынуждает стрелка излишне наклонять голову.

Кучность стрельбы СВУ-АС в принципе отвечает требованиям, предъявляемым к оружию штурмовых групп, но она весьма далека от современных требований к снайперскому оружию: при стрельбе снайперским патроном 7 Н1 на дальность 100 м поперечник рассеивания составляет 70 мм, в то время как по стандартам НАТО он не должен превышать 29 мм.

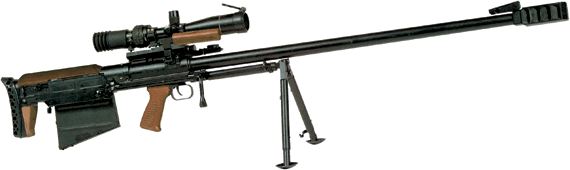

Снайперская винтовка АСВК

АСВК (армейская снайперская винтовка, крупнокалиберная) относится к сравнительно новому виду снайперского оружия – крупнокалиберным снайперским винтовкам, разработка которых была начата в 1980-х гг.

Благодаря небольшим размерам и массе АСВК может использоваться как подразделениями линейной пехоты, так и диверсионно-разведывательными группами, действующими в тылу противника. Она может применяться и спецподразделениями полиции и внутренних войск МВД как надежное средство поражения на большой дальности облаченных в бронежилеты преступников и захваченных ими средств транспорта.

АСВК разработана и серийно производится ковровским заводом им. Дегтярева. На стадии разработки она имела обозначения КСВК (крупнокалиберная снайперская винтовка, ковровская), «СВН-12,7» и «КВН-98» (СВН – снайперская винтовка Негруленко). Винтовка является основным компонентом снайперского комплекса, разработанного в двух вариантах:

• 12,7 мм снайперский комплекс с оптическим и ночным прицелами, индекс ГРАУ 6 С8,

• 12,7 мм снайперский комплекс с оптическим прицелом, индекс ГРАУ 6 С8–1.

В отличие от другой российской крупнокалиберной винтовки – ОСВ-96, АСВК выполнена по компоновочной схеме «буллпап». При значительной длине ствола (1000 мм) это позволило спроектировать сравнительно компактное оружие. Длина винтовки составляет 1420 мм, что выгодно отличает ее от ОСВ-96, имеющей длину 1700 мм.

АСВК не имеет механизмов автоматического перезаряжания. Она снабжена продольно-скользящим затвором. Ударно-спусковой механизм допускает ведение стрельбы только одиночными выстрелами.

Ствол «плавающего» типа, закрепленный консольно в ствольной коробке и не соприкасающийся с другими частями винтовки, изготавливается методом холодной ковки и отличается от ствола ОСВ-96 большей толщиной стенок.

На стволе установлен дульный тормоз, уменьшающий силу отдачи в 2,5 раза. Затыльник приклада снабжен изготовленным из пористого материала амортизатором. Это позволяет стрелку сделать несколько десятков выстрелов, не испытывая неприятных ощущений в плече.

АСВК разработана под штатные патроны 12,7×107 мм, принятые к крупнокалиберным пулеметам ДШКМ и НСв. Российская промышленность выпускает несколько типов этих патронов с бронебойной пулей Б-32 и бронебойно-зажигательными пулями БЗТ-44 и БЗТ-44 М.

Энергии пули Б-32 вполне достаточно для пробития штатного армейского бронежилета на максимальной дальности стрельбы (2000 м). На меньших дальностях пуля способна поразить многие легкобронированные цели.

Однако штатные 12,7 мм патроны не позволяют надежно поражать малоразмерные цели на больших расстояниях. Средний поперечник рассеивания на дальности 300 м составляет 160 мм, в то время как по стандартам НАТО он не должен превышать 87 мм.

По этой причине предприятием ЦНИИТОЧМАШ в габаритах штатного патрона 12,7×107 мм разработан специальный снайперский патрон 12,7 СН (индекс ГРАУ 7 Н34) повышенной бронепробиваемости и улучшенной кучности. При стрельбе этим патроном на дальность 100 м поперечник рассеивания составляет 40 мм. Впрочем, и этот вполне приемлемый результат также не отвечает требованиям НАТО относительно нижней границы точности в одну угловую минуту: при дальности 100 м разброс попаданий не должен превышать 29 мм.

Питание патронами производится из 5-зарядного коробчатого магазина. Приемная горловина расположена между пистолетной рукояткой управления огнем и прикладом. Магазин снабжен пластмассовой накладкой, позволяющей использовать его в качестве дополнительной опоры для левой руки стрелка.

Выброс стреляных гильз производится через расположенное с правой стороны ствольной коробки окно, которое в походном положении закрывается крышкой.

Винтовка снабжена механическими прицельными приспособлениями, включающими мушку и целик. Они смонтированы на прицельной планке, которая может использоваться также в качестве ручки для переноски винтовки.
