Автоматы системы Калашникова АК-107 и АК-108

100-я серия автоматов Ижевского машиностроительного завода включает системы, в основном представляющие собой вариант модернизированного автомата АК-74 М. Однако в серию включены и две системы, по своему устройству резко отличающиеся от других «черных Калашниковых». Речь идет об автоматах АК-107 и АК-108, разработанных Ю. К. Александровым и В. Н. Параниным под патроны 5,45×39 мм и 5,56×45 мм соответственно. В этих автоматах для повышения точности и кучности автоматической стрельбы использована схема сбалансированной автоматики с разделенными массами и газовым двигателем, ранее реализованная Ю. К. Александровым и В. М. Калашниковым в нескольких опытных автоматах Ижевского машиностроительного завода.

При рассмотрении конструкции автоматов АК-107 и АК-108 обращает на себя внимание то обстоятельство, что конструкторам удалось «вписать» новые механизмы автоматики в штатный АК-74 М, лишь незначительно усложнив его конструкцию. Учитывая, что при принятии на вооружение новых образцов оружия руководители Главного ракетно-артиллерийского управления далеко не в последнюю очередь обращают внимание на степень его унификации с находящимися в производстве образцами, можно предположить, что основным автоматом Российской армии как минимум до середины XXI столетия будет отнюдь не принятый на вооружение автомат Никонова АН-94, а доработанный в соответствии с новейшими требованиями АК-107 (уменьшение массы оружия за счет более широкого использования пластмасс, создание нового прицельного комплекса и, возможно, многозарядного подствольного гранатомета).

Основанием для такого предположения может служить интервью начальника службы вооружения ВС РФ генерал-полковника А. Ситнова, данное корреспонденту газеты Министерства обороны РФ «Красная звезда» в конце мая 2000 г., в котором он заявил: «В перспективе основным оружием Российской армии станет автомат с полностью сбалансированной автоматикой…»

Автомат же АН-94 реализован по схеме с накоплением импульса отдачи.

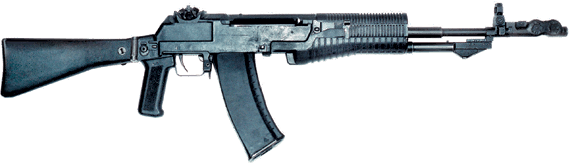

Хотя автоматы АК-107 и АК-108 выполнены по оригинальной конструктивной схеме, по своему наружному дизайну они напоминают АК-74 М. Внешние отличия заключаются лишь в следующем. Крышка ствольной коробки крепится к самой коробке сзади при помощи рычага, а не типичной для всех АК кнопкой возвратного механизма. Спереди на крышке расположено заднее прицельное устройство. Своим выступом оно входит в паз на ствольной накладке и тем самым закрепляет крышку в передней точке – метод, отличительный от штатного автомата. Геометрия окна выбрасывателя отработанной гильзы также своя: более короткая со скосом в задней и передней части. Это объясняется тем, что ход подвижных деталей АК-107 и АК-108 короче, чем у обычного автомата системы Калашникова. Кроме того, от основания мушки до ствольной накладки проходит кожух газового двигателя, интегрированный со ствольной накладкой.

Автоматы АК-107 и АК-108 отличаются друг от друга в основном конструкцией ствола, затвора и магазина, что обусловлено использованием различных боеприпасов. Механизмы автоматики обоих автоматов действуют за счет использования энергии пороховых газов, отводимых при выстреле из канала ствола.

Сбалансированности работы механизмов автоматики удалось добиться введением дополнительной детали – балансира, который имеет свой, второй газовый поршень, движущийся в направлении, противоположном направлению движения основного газового поршня.

Таким образом, после выстрела в результате удара подвижных частей автоматики (затворной рамы с затвором и балансира) в крайних положениях возникают два разнонаправленных импульса, уравновешивающих друг друга. Благодаря этому при стрельбе исключаются возмущающие воздействия, ухудшающие кучность огня.

Новыми деталями механизма автоматики являются шестерня, синхронизирующая движение затворной рамы и балансира, а также буфер, препятствующий отскоку подвижных частей при их приходе в крайнее положение, соответствующее переднему положению затворной рамы.

Запирание канала ствола производится поворотным затвором на два массивных боевых упора, входящих в зацепление с элементами ствольной коробки.

Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы.

По имеющимся данным, благодаря наличию новой схемы автоматики АК-107 и АК-108 по кучности стрельбы очередями из неустойчивых положений в 1,5–2,0 раза превосходят АК-74 М.

Ударно-спусковой механизм автоматов АК-107 и АК-108 имеет такую же конструкцию, как и у АК-74, однако в него введен дополнительный режим стрельбы очередями с отсечкой по три выстрела.

Переводчик режимов стрельбы, выполняющий также функции предохранителя, расположен на левой стороне ствольной коробки. Он имеет четыре положения: верхнее положение соответствует поставке на предохранитель, «АК» – автоматический огонь, «З» – очередь с отсечкой по 3 выстрела и «ОД» – стрельба одиночными выстрелами.

Темп стрельбы достигает 900 выстр/мин. Боевая скорострельность при стрельбе одиночными выстрелами составляет 40 выстр/мин, при стрельбе короткими очередями – 100 выстр./мин.

К АК-107 принят штатный патрон Российской армии 5,45×39 мм, к АК-108 – распространенный в мире патрон 5,56×45 мм NATO.

Питание производится из коробчатых магазинов емкостью 30 патронов. К АК-107 могут использоваться магазины от АК-74 и АК-74 М, а также вновь разработанный магазин емкостью 60 патронов.

Многие металлические детали автоматов изготавливаются методом точного литья. Для защиты от коррозии они снабжаются специальными покрытиями.

Складывающийся приклад, цевье, ствольная накладка и рукоятка управления стрельбой сделаны из стеклонаполненного полиамида.

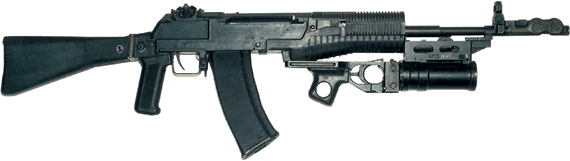

На автоматах есть посадочные места для крепления подствольного гранатомета или штык-ножа.

Открытые механические прицельные приспособления включают мушку и прицел, рассчитанный на стрельбу на дальность до 1000 м.

На левой стороне ствольной коробки закреплена присоединительная планка для установки оптических и ночных прицелов.

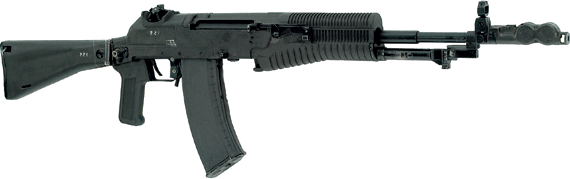

Автомат системы Никонова АН-94

Со времени принятия на вооружение Советской армии автомата Калашникова АК Главное артиллерийское управление Минобороны СССР стремилось получить оружие, равное АК по надежности, но превосходящее его по кучности стрельбы очередями. В 1950-х и 1960-х гг. были проведены два конкурса на новые автоматы, которые должны были заменить АК, но в обоих конкурсах предпочтение отдавалось системам, в принципе представляющим собой все тот же автомат Калашникова АК.

Очередная попытка «достичь невозможного» была предпринята в начале 1980-х гг. Тогда в соответствии с решением Комиссии Президиума Совета Министров СССР по военно-промышленным вопросам № 280 от 27.08.81 г. были начаты опытно-конструкторские работы по конкурсной теме «Абакан». Основным целевым назначением этих работ было создание автомата, превосходящего автомат Калашникова АК-74 по эффективности стрельбы в 1,5–2 раза при том, что новая система должна не уступать системе Калашникова по надежности, массо-габаритным характеристикам, эргономике, технологичности и т. п. Кроме того, новое оружие должно работать на всех объектах боевой техники и обеспечить присоединение к нему всех штатных комплектующих (подствольный гранатомет, оптические и ночные прицелы, штык-нож и т. п.).

Общее научно-методическое руководство работами было возложено на предприятие ЦНИИТОЧМАШ.

К августу 1984 г. на конкурс были представлены 8 автоматов:

АЕК-971, конструктор Б. А. Гареев;

АЕК-978, конструктор П. А. Пикинский;

АКБ, конструктор В. М. Калашников (сын М. Т. Калашникова);

АПТ, конструктор И. А. Постников;

АС, конструктор Г. Н. Никонов;

ТКБ-0111, конструктор Г. А. Коробов;

ТКБ-0136, конструктор Н. М. Афанасьев;

ТКБ-0146, конструктор И. Я. Стечкин.

В основу конкурсных автоматов были положены различные конструктивные схемы. В. М. Калашников и Г. А. Коробов попытались решить поставленную задачу, использовав еще не реализованные резервы традиционной схемы работы автоматики. Б. А. Гареев и П. А. Пикинский использовали схему со сбалансированной автоматикой, а Г. Н. Никонов и И. Я. Стечкин создали системы со смещенным импульсом отдачи.

По результатам полигонных испытаний представленных на конкурс автоматов было установлено, что требования тактико-технического задания по кучности стрельбы выполнил лишь автомат Г. Н. Никонова. Его было предложено доработать в соответствии с замечаниями конкурсной комиссии и предъявить на повторные полигонные испытания.

Решение о принятии автомата Никонова на вооружение Российской армии и внутренних войск МВД Российской Федерации было принято в 1994 г. Предполагалось, что этот автомат, которому присвоили обозначение АН-94 (автомат Никонова обр. 1994 г.), заменит в войсках автоматы АК-74 и АКМ, однако к серийному производству АН-94 на Ижевском машиностроительном заводе приступили с большой задержкой – в 1998 г., а общее количество выпущенных автоматов не превышает несколько тысяч единиц. Они состоят на вооружении внутренних войск и Российской армии в Чечне, а также некоторых подразделений двух мотострелковых бригад, сформированных в последнее время на базе прославленной гвардейской Таманской мотострелковой дивизии.

В основу конструкции АН-94 положена схема автоматики со смещением импульса отдачи (иногда эту схему классифицируют как схему с накоплением импульса отдачи). Особенность этой схемы заключается в том, что при стрельбе фиксированными очередями с высоким темпом (1800–2000 выстр./мин) она обеспечивает очень высокую кучность пуль в очереди тем, что последующие выстрелы производятся во время движения ствола назад за счет отдачи от первого и последующих выстрелов.

Очередь заканчивается до момента прихода подвижных частей в крайнее заднее положение, поэтому ствол практически не получает возмущающих импульсов и сохраняет свое положение в пространстве при производстве всех выстрелов очереди.

В результате кучность боя здесь во много раз выше, чем могут дать обычные схемы автоматики. При этом импульс силы отдачи от первого выстрела не воздействует на стрелка: он как бы смещается во времени и присоединяется к импульсу отдачи следующего выстрела (отсюда второе название схемы – импульсы отдачи как бы накапливаются).

Механизмы автоматики АН-94 действуют за счет использования энергии пороховых газов, отводимых при выстреле из канала ствола. Они представляют собой так называемую лафетированную систему.

Ствол, узел запирания и другие подвижные части объединены в блок стреляющего агрегата, который расположен в корпусе и при стрельбе перемещается по направляющим наподобие ствола на лафете орудия.

Ударно-спусковой механизм выполнен в виде отдельного сборочного узла и интегрирован с рукояткой управления огнем. Он позволяет вести стрельбу одиночными выстрелами, фиксированными очередями с отсечкой по два выстрела, а также длительными очередями. При этом в режиме стрельбы длительными очередями первые два выстрела производятся с темпом 1800–2000 выстр/мин, а последующие – с темпом 600 выстр/мин.

Переключатель режима стрельбы расположен на левой стороне ствольной коробки. Он имеет три положения: «ОД» – одиночные выстрелы, «2» – фиксированная очередь, «АВ» – автоматический огонь длительными очередями.

Рукоятка перезаряжания расположена справа, непосредственно на затворной раме.

Автомат снабжен складывающимся в правую сторону прикладом, изготовленным из ударопрочной пластмассы. Из пластмассы изготовлены также рукоятка управления огнем, цевье и корпус оружия.

На дульной части ствола установлен оригинальный быстросъемный самоочищающийся дульный тормоз, выполняющий также функции пламегасителя. На правой стороне дульной части ствола имеется прилив для крепления штык-ножа. Благодаря такому конструктивному решению присоединенный штык-нож не препятствует использованию подствольного гранатомета, который крепится на автомате через специальный кронштейн.

Стрельба ведется патронами 5,45×39 мм 7 Н6 и вновь разработанными 7 Н10, 7 Н22 и 7 Н24.

Питание патронами производится из 30-зарядных пластмассовых секторных магазинов от АК-74.

Примечательно, что из-за особенностей ударно-спускового механизма магазин вставляется с некоторым наклоном в правую сторону. Защелка магазина выполнена, как у АК-74.

Защита от случайных выстрелов обеспечивается двухпозиционным предохранителем в виде поперечной кнопки, расположенной у спусковой скобы.

Открытые механические прицельные приспособления включают мушку в намушнике и диоптрический целик, рассчитанный на пять фиксированных дистанций от 200 до 700 м.

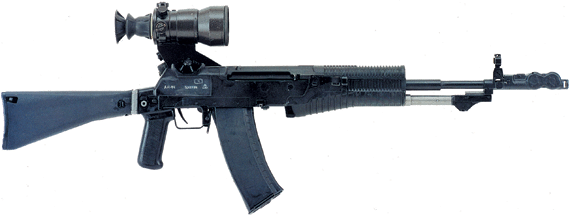

На левой стороне ствольной коробки имеется планка для крепления оптических и ночных прицелов. Для стрельбы в условиях слабой освещенности автомат может быть укомплектован насадками со светящимися элементами.

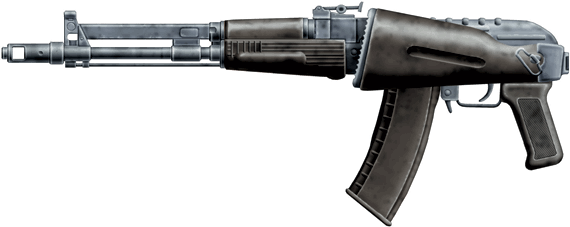

Автомат АЕК-971

Реальным конкурентом автомату Калашникова АК-107 в борьбе за место в перспективной системе стрелкового вооружения Российской армии является автомат АЕК-971, разработанный специалистами Ковровского механического завода под руководством С. И. Кошкарова. Разработка первых вариантов этого автомата была начата в 1967 г., когда СКБ Ковровского механического завода включилось в проводившийся Главным ракетно-артиллерийским управлением конкурс на создание автомата под новый боевой патрон 5,45×39 мм с уменьшенным импульсом отдачи. Из представленных в конце 1960-х гг. на конкурс систем были признаны лучшими автомат Ковровского механического завода (конструкторы А. С. Константинов и С. И. Кошкаров) и автомат Ижевского машиностроительного завода (конструктор М. Т. Калашников). Войсковые испытания обеих систем однозначно показали, что лучшим является ковровский автомат, но в Министерстве обороны СССР приняли «политическое» решение: преодолеть наметившееся отставание от США в разработке оружия под малокалиберный патрон, приняв на вооружение представленный М. Т. Калашниковым автомат, по многим узлам и деталям унифицированный с находящимся в серийном производстве АКМ.

В начале 1980-х гг. модернизированный ковровский автомат под обозначением АЕК-971 проходил конкурсные испытания по теме «Абакан» и снова оказался вторым – лучшим был признан автомат Г. Н. Никонова АН-94. Впрочем, АЕК-971 не «канул в лету». Он успешно прошел проверку боем в подразделениях морской пехоты и внутренних войск МВД Российской Федерации, принимавших участие в боевых действиях в Чечне.

Некоторое количество автоматов этого типа поступило на вооружение спецподразделений Министерства юстиции Российской Федерации.

Принимая во внимание то обстоятельство, что АЕК-971 обладает меньшей массой, более технологичен и прост в производстве, чем так и не запущенный в валовое производство АН-94, а по кучности стрельбы длинными очередями превосходит последний, можно надеяться, что история его развития не закончена.

В конструкции автомата реализована схема с уравновешенным импульсом отдачи подвижных частей, или сбалансированная схема. В соответствии с ней в конструкцию оружия введен специальный балансир, кинематически связанный с затворной рамой. При движении затворной рамы с затвором после выстрела назад и ударе ее в крайнем заднем положении балансир движется вперед и ударяется в специальный упор. Таким образом, при ударе подвижных частей автоматики в крайних положениях возникают два разнонаправленных импульса, действующих синхронно и уравновешивающих друг друга.

Благодаря этому из импульсной циклогра ммы исключаются три импульса из четырех, возникающих при стрельбе. Это импульс от работы газового двигателя и два импульса от удара подвижных частей в заднем и переднем положениях. В результате на оружие и, соответственно, на стрелка воздействует только импульс отдачи от выстрела, который направлен только в одну сторону и при необходимости может быть значительно уменьшен применением эффективных дульных устройств. Примечательно, что на первых образцах автоматов устанавливался довольно сложный дульный тормоз-компенсатор Ковровского механического завода, последние же варианты автомата оснащены штатным тормозом-компенсатором от АК-74.

Ударно-спусковой механизм АЕК-971 допускает ведение стрельбы одиночными выстрелами, автоматическим огнем и короткими очередями и отсечкой по три выстрела. Переводчик режимов стрельбы выполняет и функцию предохранителя. У него отличная от АК-74 конструкция, позволяющая более удобно переключать режимы стрельбы, а также исключающая возможность непроизвольного перезаряжания автомата с включенным предохранителем при ударах о приклад.

Стрельба из автомата ведется патронами 5,45×39 мм 7 Н6, а также созданными в последнее время более эффективными патронами 7 Н10, 7 Н22 и 7 Н24. Пуля патрона 7 Н10 на расстоянии 100 м пробивает стальной лист толщиной 16 мм!

Питание патронами производится из пластмассовых 30-зарядных магазинов, взаимозаменяемых с магазинами к АК-74. Защелка магазина выполнена, как у АК-74.

Автомат снабжен складывающимся в правую сторону прикладом трубчатой конструкции, металлические детали которого имеют пластмассовое покрытие.

Имеется также вариант автомата с пластмассовым прикладом скелетной конструкции.

Рукоятка управления стрельбой и цевье изготавливаются из пластмассы.

У АЕК-971 открытые механические прицельные приспособления, по конструкции близкие к прицельным приспособлениям АК-74. При использовании универсального кронштейна возможна установка на автомате всех штатных оптических и ночных прицелов.

Конструкторами Ковровского механического завода разработаны несколько модификаций АЕК-971.

Для поставок на экспорт предназначена модификация АЕК-972 под патрон 5,56×45 NATO.

Востребованной может оказаться и модификация АЕК-973, спроектированная под достаточно мощный автоматный патрон 7,62×39 мм обр. 1943 г. Питание патронами этого автомата производится из штатных 30-зарядных коробчатых магазинов от АКМ.

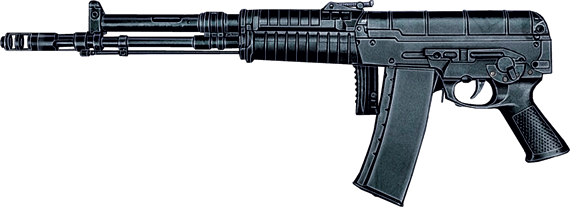

В последнее время была создана модификация АЕК-973 С, отличающаяся от АЕК-973 усовершенствованным ударно-спусковым механизмом с расположением переводчика-предохранителя справа, а также выдвижным прикладом, позволившим уменьшить поперечный размер оружия в походном положении.

При убранном прикладе плечевой упор смыкается с рукояткой управления стрельбой, образуя обтекаемую конструкцию и не затрудняя стрельбу.

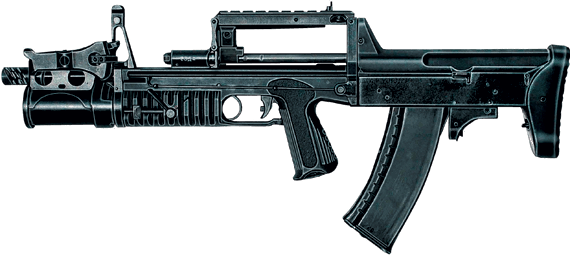

Автоматно-гранатометный комплекс А-91/А-91 М

Многие современные подствольные гранатометы представляют собой отдельную систему оружия, присоединяемую к автомату или штурмовой винтовке. В начале 1990-х гг. конструкторы Тульского предприятия КБП предложили другое решение: они интегрировали гранатомет в конструкцию разрабатывавшегося предприятием КБП автомата, создав таким образом автоматно-гранатометный комплекс, получивший обозначение А-91.

Комплекс А-91 включает автомат и встроенный гранатомет.

В основу конструкции автомата положена компоновочная схема «буллпап», при которой механизмы автоматики и приемная горловина магазина располагаются позади рукоятки управления стрельбой. Применение этой компоновочной схемы позволило создать оружие длиной всего 660 мм при длине ствола 415 мм. Примечательно, что при такой же длине ствола длина автомата АК-74 М составляет 942 мм.

При создании автомата конструкторам в значительной степени удалось преодолеть два основных недостатка схемы «буллпап». Прежде всего – это неудобство, связанное с экстрактированием стреляных гильз. Когда из автомата схемы «буллпап» стреляет левша, то стреляные гильзы летят прямо перед его лицом, а затвор движется рядом со щекой.

В А-91 этот недостаток устранен благодаря тому, что стреляная гильза после извлечения из патронника выводится особым рычагом вправо по зеркалу затвора, а затем выбрасывается вперед отражателем на затворной раме через паз с правой стороны ствольной коробки.

Такое конструктивное решение позволило устранить и другой недостаток схемы «буллпап» – чрезмерную концентрацию пороховых газов в зоне лица стрелка: ствольная коробка выполнена закрытой. Это исключает также попадание грязи внутрь коробки.

А-91 снабжен механизмами автоматического перезаряжания, действующими за счет использования энергии пороховых газов, отводимых из канала ствола.

Ударно-спусковой механизм позволяет вести стрельбу отдельными выстрелами и очередями. Темп стрельбы составляет 600–800 выстр/мин.

Переводчик режимов стрельбы, выполняющий также функции предохранителя, расположен с правой стороны ствольной коробки.

Оригинально выполнена рукоятка перезаряжания. Она закреплена на штоке поршня и располагается под рукояткой для переноски оружия.

В зависимости от того, ведет ли стрелок огонь с правой или левой руки, рукоятка может отклоняться вправо или влево.

Автомат разработан под достаточно мощный патрон 7,62×39 мм обр. 1943 г. Питание патронами производится из отъемных коробчатых магазинов от АКМ. Защелка магазина также выполнена как у АКМ.

В первоначальном варианте комплекса А-91 40 мм гранатомет располагался над стволом, при этом для стрельбы использовалась дополнительная передняя рукоятка с отдельным спусковым крючком.

В модернизированном варианте комплекса, получившем обозначение А-91 М, гранатомет установлен на традиционном месте – под стволом. Он однозарядный, заряжание производится с дульной стороны выстрелами ВОГ-25 или ВОГ-25 П.

Стрельба из комплекса А-91 М ведется с помощью двух спусковых крюков, расположенных внутри одной спусковой скобы.

Передний спусковой крючок управляет 40 мм гранатометом, а задний – автоматом. При этом задний (автоматный) спусковой крючок снабжен дополнительным автоматическим предохранителем от случайных выстрелов.

Для уменьшения действия силы отдачи на стрелка при использовании гранатомета на приклад автомата надевают съемный резиновый затыльник.

При стрельбе из автомата используются мушка, закрепленная с дульной части ствола на высоком основании, и секторный прицел с диоптрическим целиком и регулируемым барабаном, встроенный в рукоятку для переноски оружия. Верхняя часть этой рукоятки выполнена в виде направляющей, на которой могут быть закреплены различные оптические и ночные прицелы.

Прицел гранатомета смонтирован на левой стороне ствольной коробки.

Для поставок на экспорт разработан вариант комплекса под патрон 5,56×45 мм NATO. От базовой модели он отличается конструкцией ствола, поворотного затвора и магазина.

Изменены также некоторые детали и узлы: шток газового поршня, секторный прицел. Узел гранатомета может быть заменен обычным пластмассовым цевьем.
